Трубогиб для профильной трубы своими руками – схема, чертежи, видео

Гибка профильных труб — достаточно распространенная процедура, для выполнения которой используется специальное устройство — трубогиб. Можно изготовить трубогиб для профильной трубы своими руками, а можно приобрести его на строительном рынке или в магазине.

Одна из простейших разновидностей трубогиба для профилированных труб

Серийные устройства различаются по принципу действия, они могут иметь разные типы приводов, однако для работы на любом из таких приспособлений требуется определенный опыт. Ограничивает применение устройств, изготовленных в производственных условиях, и то, что стоят они недешево. Хорошим выходом во всех подобных ситуациях станет самостоятельное изготовление устройства, предназначенного для гибки профильных труб, для чего можно использовать подручные средства.

Необходимые элементы конструкции

Схема работы трубогиба весьма незамысловата

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций. Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

• три ролика (вала), которые должны быть металлическими;
• приводную цепь;
• оси вращения;
• механизм, который будет приводить в движение все элементы приспособления;
• металлические профили, из которых будет изготовлена рама устройства.

Очень часто станок для гибки профильной трубы изготавливают с роликами, которые выполнены из древесины или полиуретана. Выбирая такие материалы, следует учитывать прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Чтобы разобраться в том, как согнуть профильную трубу на самодельном устройстве, важно понимать, по какой технологии происходит такой процесс. Как правило, в трубогибах используется принцип вальцовки или прокатки, который позволяет минимизировать риск излома и повреждения трубы.

Чтобы сделать загиб на профильной трубе при помощи такого приспособления, ее необходимо вставить между роликами трубогиба и повернуть ручку. Использование такого простейшего гибочного устройства позволяет получать на профильной трубе изгибы, полностью соответствующие заданным параметрам.

Трубогиб с использованием домкрата

Чтобы сделать простой станок для выполнения гибки профильных труб, потребуются следующие конструктивные элементы:

• обычный домкрат;
• металлические профили и полка, необходимые для изготовления каркаса;
• пружины, отличающиеся высокой прочностью;
• валы в количестве 3-х штук;
• приводная цепь;
• ряд других конструктивных элементов.

При использовании такого устройства, процесс работы которого можно увидеть на одном из видео ниже, труба укладывается на два боковых ролика, а сверху на нее опускается третий, создавая требуемое усилие. Чтобы придать трубе необходимый изгиб, следует прокрутить ручку, приводящую в движение цепь и, соответственно, валы оборудования.

Вариант с перевернутым домкратом

Процесс изготовления трубогиба

Чтобы сделать устройство для получения изгиба профильных труб, необходимо выполнить следующие процедуры.

• Подготовить надежный каркас, элементы которого соединяются при помощи сварки и болтовых соединений.
• По предварительно подготовленному чертежу установить ось вращения и сами валы, два из которых размещаются выше третьего. От расстояния, на котором располагаются оси таких валов, зависит радиус изгиба профильной трубы.
• Чтобы привести в действие такой гибочный механизм, используется цепная передача. Для комплектации такой передачи ее оснащают тремя шестернями, а саму цепь можно подобрать со старого автомобиля, мотоцикла или другого оборудования.
• Для приведения такого оборудования в действие необходима ручка, которая соединяется с одним из валов. Именно за счет такой ручки создается требуемое крутящее усилие.

Чертежи трубогиба для профтруб

Инструкция по изготовлению трубогиба

Самостоятельно изготовить трубогиб для профильной трубы совсем несложно, если придерживаться  следующей технологической последовательности.

• На прижимном валу размещают шестерни, подшипники и кольца, которые соединяют с ним при помощи шпонки. Сначала разрабатывается чертеж такого вала, обоймы для подшипников и роликов, затем эти детали вытачиваются, что лучше всего доверить квалифицированному токарю. Всего для данного устройства необходимо сделать три вала, один из которых подвешивается на пружинах, а два других располагаются по бокам.
• Затем в кольцах необходимо просверлить отверстия, которые необходимы для изготовления пазов и нарезания резьбы.
• Теперь необходимо сделать полку, для чего используют швеллер, в котором также сверлят отверстия и нарезают резьбу, требуемые при монтаже прижимного вала.
• Всю конструкцию оборудования после выполнения подготовительных мероприятий необходимо собрать, для чего используют сварку и болтовые соединения. В первую очередь выполняют монтаж каркаса, который одновременно служит и ножками трубогиба.
• Следующим этапом является подвешивание полки с закрепленным на ней прижимным валом, для чего используются пружины. После этого на самодельный трубогиб необходимо установить боковые опорные валы, на один из которых крепится ручка.
• Последним штрихом является установка домкрата на трубогиб.

Некоторые тонкости выполнения монтажных работ:

• прижимной вал, зафиксированный при помощи шпонок, дополнительно прикручивается к полке;
• монтаж прижимного вала осуществляется по следующей схеме: вал устанавливается на полку, к которой предварительно приварены гайки для пружин, после выполнения монтажных работ полка переворачивается и подвешивается на пружины;
• натяжение цепей выполняется при помощи магнитного уголка, который используется в качестве держателя;
• при закручивании звездочек применяются шпонки, которые предварительно изготавливают из гровера;
• приводную ручку для гибочного станка делают с проворачивающейся трубкой;
• домкрат на такое самодельное устройство устанавливают на подвесную платформу, для чего используются болтовые соединения и сварка.

Изготовление гидравлического трубогиба

В интернете можно найти много фото и видео того, как самостоятельно сделать устройство для гибки профильных труб с гидравлическим приводом. Процесс изготовления такого трубогиба, оснащенного гидроцилиндром, нагнетательным устройством и упорами для труб, является достаточно трудоемким мероприятием.

На чертеже и в конструкции такого трубогиба можно выделить следующие элементы:

• домкрат гидравлического типа грузоподъемностью не менее 5 тонн;
• башмак;
• ролики в количестве 2–3 штук;
• мощный металлический швеллер;
• пластины из толстого металла и другие детали.

Чтобы выполнить требуемый изгиб профильной трубы при помощи гидравлического устройства, необходимо вставить ее в башмак и зафиксировать оба ее конца. После этого нужно задействовать домкрат, который своим поднимающимся штоком давит на ролик, воздействующий на трубу и изгибающий ее. После того как требуемый угол загиба получен, процесс можно остановить и извлечь трубу из трубогиба, провернув ручку домкрата несколько раз в обратном направлении.

Трубогиб для профильных труб в готовом и покрашенном виде

Чтобы самостоятельно изготовить гидравлическое гибочное устройство для профильных труб, фото которого без проблем можно найти в интернете, необходимо выполнить следующие процедуры.

• По чертежу или фото изготавливают конструкцию для монтажа башмака и роликов, а также каркас оборудования.
• На нижнюю платформу крепят металлическую пластину, на которой будет установлен домкрат. После этого такое приспособление закрепляют болтами и устанавливают на него приводную ручку.
• Самое главное — найти подходящие вальцы для профильной трубы, которые должны плотно обхватывать своей рабочей частью. При желании, вальцы для профильной трубы, которые устанавливаются на швеллер на одной высоте, можно изготовить своими руками. Башмак устанавливают ниже вальцов, а их взаимное положение определяется требуемым радиусом изгиба.
• Для фиксации роликов и башмака используют болты, отверстия для которых выполняются по размерам, обозначенным в чертеже.

Чертеж еще одного варианта трубогиба

Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще несколькими рекомендациями. На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

• холодным;
• горячим.

Очередная вариация с домкратом

Холодный — это наиболее простой способ гибки, который используется для труб, изготовленных из пластичных материалов. Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой. Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы позволят комфортно работать не только с профильными трубами, но и с круглыми

• В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать  конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
• Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
• При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
• Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Чтобы строго соблюсти размеры требуемого изгиба трубы, лучше всего выполнять такую операцию с использованием шаблона, который изготавливается из древесины. Даже простейший ручной трубогиб с использованием такого шаблона позволит получить изгиб профильной трубы с точным соблюдением заданных параметров. К слову сказать, такие шаблоны в основном и изготавливаются для реализации простейших ручных способов гибки.

Трубогиб для профильной трубы своими руками: способы изготовления

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Тот, кто любит самостоятельно мастерить различные изделия и конструкции, часто сталкивается с необходимостью изгиба в дугу профильной трубы. Сделать это без специальных приспособлений ровно и аккуратно невозможно, поэтому возникает потребность изготовить трубогиб для профильной трубы своими руками. Народными умельцами придумано достаточно много конструкций этого устройства. Многие из них вполне можно сделать самостоятельно. При этом они не требуют больших средств и просты в изготовлении и использовании.

Трубогиб – это приспособление, с помощью которого можно изогнуть трубу под нужным углом

Основная информация о трубогибах

Пред тем, как начать рассказ о вариантах и способах изготовления трубогибов, нужно определиться – что это такое и для чего применяется. Так вот трубогиб – это ручное приспособление или стационарный станок, который позволяет изогнуть трубу из любого материала под произвольным углом.

Труба может быть стальная, медная, алюминиевая или пластиковая с диаметром от 5 до 1220 мм или профильная с любым сечением. Угол загиба от 0 до 180 градусов. Данная статья предлагает вашему вниманию технологию изготовления нескольких видов этого незамысловатого устройства, изучив которую, вы за несколько часов сможете изготовить любой понравившийся экземпляр.

Устройство трубогиба с башмаками для различных углов сгибания труб

Полезный совет! Прежде чем приступить к изготовлению трубогиба, необходимо разобраться в их видах. Выбрать следует тот, который наиболее подходит вам по функциональным возможностям и посилен для самостоятельного изготовления именно вами.

Какие существуют виды трубогибов

Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.

Классификация по типу привода

Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°

Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

Ручной инструмент для сгибания прямоугольного профиля и стальных труб

Классификация по способу изгиба трубы

Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.

Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента

Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

Полезный совет! Независимо от того, можно или нет согнуть трубу больше, чем предписано, делать этого не следует. Даже если вы сможете изогнуть изделие без повреждений, качество этого сгиба будет плохим, а это рано или поздно проявится. Поэтому минимального радиуса обязательно надо придерживаться.

Один из вариантов применения согнутого профиля — обустройство теплицы

Как изготовить простейший ручной трубогиб для профильной трубы своими руками

Теперь рассмотрим некоторые самодельные варианты трубогибов. Простейший вариант предусматривает возможность сгибания трубы посредством шаблона на заданный радиус. Такая технология вполне подойдет и для сгибания стальных труб, а не только алюминиевых. Шаблон просто выпиливают из досок, толщина которых несколько больше диаметра или сечения трубы, которую требуется сгибать.

Эти доски между собой надежно скрепляются, чтобы труба в процессе сгиба не могла выскочить из них. Чтобы образовался желоб, скрепляемые доски просто выпиливаются под уклоном для круглой трубы. Затем, готовый деревянный шаблон прикрепляют к столу или другому подобному основанию. Рядом с шаблоном крепят упор для фиксации трубы.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

Построенный своими руками трубогиб для профильной трубы подобного вида способен согнуть даже достаточно толстостенные трубы, если применить лебедку. Если труба профильная, то скосы при выпиливании досок не делают. Вместо этого трубу фиксируют с помощью нескольких ограничителей.

Чертеж с размерами для изготовления трубогиба своими руками

Используя древесину можно соорудить даже прокатный трубогиб, если выточить деревянные ролики. Их можно также изготовить из подшипников или полиуретана. Вообще, сложность изготовления самодельных трубогибов определенным образом зависит от гибкости трубы. Податливые варианты можно сгибать на деревянных приспособлениях без особого труда просто руками, а вот для жестких труб понадобятся более сложные устройства с металлическими деталями.

Изготовление самодельного гидравлического трубогиба

Если вы решили изготовить настоящий гидравлический трубогиб, вам нужно обзавестись домкратом с гидравлическим приводом, швеллером, двумя роликами и башмаком. Кроме того, понадобится несколько металлических пластин из стали более 3 мм толщиной.

Схема и принцип работы самодельного гидравлического трубогиба с использованием домкрата

Из швеллера с помощью сварочного аппарата создают прямоугольную конструкцию, высота которой совпадает с высотой полностью выдвинутого домкрата. Его устанавливают на жесткое основание и надежно закрепляют металлическими пластинами.

Домкрат нужно выбирать грузоподъемностью не менее 5 тонн. Он призван выполнять роль толкателя. Главной задачей здесь является поиск самых подходящих роликов. Сложность в том, что только при максимально точном обхвате трубы роликами может получиться действительно качественный изгиб. Если подыскать разные ролики и сделать их съемными, то можно будет гнуть трубы различного сечения и диаметра.

Пример устройства для сгибания металлических труб, созданного своими руками

Преимуществами гидравлического, сооруженного своими руками трубогиба для профильной трубы, являются: простота изготовления, доступность и низкая стоимость домкрата и деталей. Такое устройство позволяет с высоким качеством сгибать любые профильные и круглые трубы в холодном состоянии.

Как самостоятельно сделать прокатный трубогиб

Процесс сгибания трубы в прокатном станке проходит следующим образом. Труба укладывается на боковые ролики, а сверху на нее опускается третий, фиксируя изделие в заданной позиции. Когда мы начинаем вращать рукоятку, цепь приводит во вращательное движение валы, и профильная либо круглая труба сгибается под необходимым углом.

Шаг 1: создание основания трубогиба из стального швеллера 80х80х4

Для изготовления такого устройства необходимо:

• выточить ролики и обоймы для подшипников. Эту задачу можно доверить токарю, который по чертежам сделает работу в лучшем виде. В устройстве будет три вала, один из которых подвешен на пружинах, а два других зафиксированы в боках рамы;

Шаг 2: изготовление корпуса винтового механизма

• подготовить полку из 50-миллиметрового швеллера. Она имеет вид прямоугольника со сторонами 100х30 см. В ней делают отверстия для крепления валов и нарезают резьбу для регулировки положения прижимного вала;

Шаг 3: создание винта со стандартной нарезной резьбой

• все детали скрепить между собой при помощи сварочного аппарата;
• полку с прижимным валом подвешивают на пружинах, а боковые валы соединяют через звездочки цепью. На один из валов приваривают рукоятку для вращения;

Шаг 4: изготовление поворотной ручки центрального ведущего ролика

• монтируют домкрат так, чтобы с его помощью можно было легко регулировать прижимное усилие.

Полезный совет! Изготовить прокатный трубогиб без наличия чертежей и расчетов вам вряд ли удастся. Если вы не обладаете инженерными знаниями, то лучше найти готовую документацию, по которой и сделать станок.

Шаг 5: сборка всех деталей самодельного прокатного трубогиба

Трубогиб для профильной трубы своими руками вполне можно сделать. Его сложность зависит от того, для каких целей он вам нужен. Если это только разовые действия, то достаточно деревянных конструкций. Если же вы на постоянной основе занимаетесь изготовлением изделий из трубы, то вам понадобится более сложный агрегат.

Трубогиб (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Трубогиб для профильной трубы своими руками

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

• Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
• На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
• С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

Настоящий трубогиб для профильной трубы своими руками

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

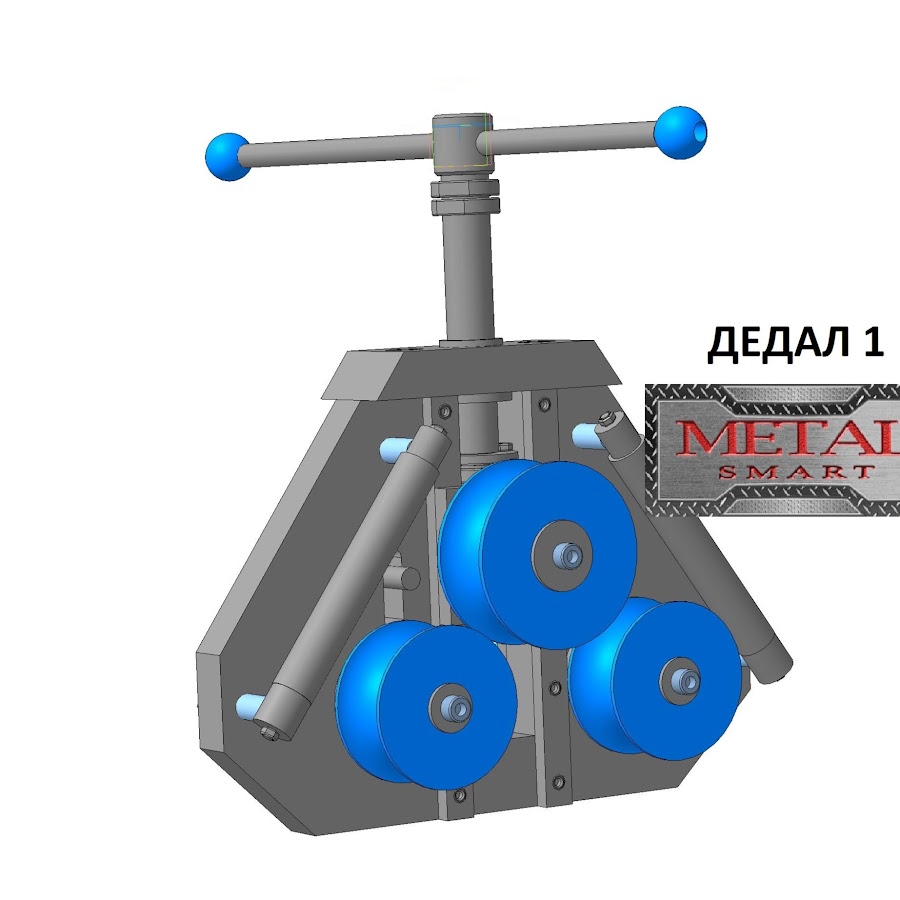

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;
3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

• На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
• Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
• Наиболее массивные профилированные трубы прокатывают в несколько заходов.

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских»  двигателей.

Роликово-рычажный вариант трубогиба

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200^оС.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.

самодельный ручной станок по чертежам

Профильные трубы квадратного или прямоугольного сечения широко применяются в строительстве и ремонте. Из них изготавливают беседки, навесы, теплицы, каркасы для различных сооружений, ограждения. Чтобы придать элементу изогнутую форму, используют специальное устройство — трубогиб.

Трубогиб

Сложные пространственные конструкции производят специализированные мастерские на высокоточных мощных станках. В домашних условиях чаще применяется ручной инструмент промышленного изготовления или самодельный. Если нужно согнуть несколько элементов, трубогиб для профильной трубы целесообразно сделать своими руками. Простое надежное приспособление справится с задачей не хуже заводского, при этом обойдется в несколько раз дешевле.

Принцип работы трубогиба

Трубогибочный станок предназначен для сгибания трубы под углом до 90°. Такая обработка жесткого цельнометаллического элемента позволяет избежать приваривания патрубков и создания резьбовых соединений.

При сгибании используется принцип механического холодного деформирования. Материал не подвергается неблагоприятному воздействию высокой температуры. Металлопрокат помещают между статичными вальцами устройства, а подвижный прижимной вал создает усилие, сгибающее профиль под нужным углом.

Принцип работы роликового трубогиба

Чтобы избежать ухудшения технических характеристик и разрушения металла, ограничивается радиус изгиба трубы.

Его минимальное значение зависит от вида материала — сталь, медь, алюминий — и толщины стенки. При этом утоньшение сечения не превышает 20-25%. В результате пластической деформации профиль приобретает изогнутую форму без потери прочности.

Таблица минимальных радиусов для гибки стального профиля

*

Чтобы получить участок угловой конфигурации, используют инструмент локального воздействия. Усилие прикладывается точечно. Изгиб формируется выдавливанием.

Профилегиб отличается от обычного трубогиба для круглой трубы, поскольку предназначен для деформирования профиля, более устойчивого к изгибающим нагрузкам. Для изготовления дуг или арок заготовку протягивают на прокатном станке с одним или несколькими роликами и большим радиусом изгиба.

Виды трубогибов и их конструкция

Строительная индустрия производит профилегибочные станки в широком ассортименте. Они предназначены для обработки металлопроката с различными техническими характеристиками и решения конкретных задач.

Ручные

Компактные мобильные устройства применяют для изготовления дуговых элементов из профильных труб небольших размеров. Ручной инструмент работает за счет мускульных усилий человека.

Разновидности ручных трубогибов:

• с ведущим центральным валом;
• с подвижным крайним роликом;
• поворотный.

Конструкция ручного трубогиба с ведущим центральным валом состоит из основания, двух опорных роликов и одного подвижного. Воздействие регулируют воротом прижимного винта, вставленным в верхнюю часть механизма.

Роликовый трубогиб с прижимным винтом на центральном валу

Трубу протягивают через валы вручную помощью рукоятки и закрепленной на осях роликов цепи. Давление усиливают, опуская нажимной болт. Профиль постепенно изгибается и приобретает форму дуги.

Ручной профилегиб может оборудоваться подвижным крайним роликом. Его закрепляют к части рамы, соединенной со станиной мощными петлями.

Высоту подъема изменяют домкратом, поднимая край стола. Ручка для протягивания металлоизделия крепится к центральному неподвижному ролику.

Трубогиб с подвижной частью станины

Для изготовления крутоизогнутых участков из трубы 20х20, 30х20 и 40х20 мм с толщиной стенки до 1,5 мм применяют поворотные ручные трубогибы. Они позволяют согнуть профиль на угол до 360°.

Поворотный трубогиб

*

Устройство закрепляют на станине или столе горизонтально, в проточку нужного размера вставляют металлоконструкцию. Поворотом длинной рукоятки обжимают профиль вокруг шаблона и формируют изгиб.

Гидравлические

В таких трубогибах усилие нагнетается гидравлическим двигателем. Гидроцилиндры передают участку трубы давление до 12 тонн, что позволяет согнуть даже крупные заготовки.

Гидравлические трубогибы выпускаются промышленностью в двух вариантах:

• Ручной. Трубу вставляют в сменный шаблон подходящего размера — опорный башмак, который надежно фиксирует изделие при гибке. Гидроцилиндр приводится в действие рукояткой, возвращается в исходное положение при помощи обратного клапана. Инструмент переносной, применяется для обработки профилей размером до 50 мм.

Ручной гидравлический инструмент

• С электроприводом. Более мощные устройства позволяют сгибать трубу сечением до 150 мм и толщиной стенки до 3 мм. Электродвигатели снабжены двухступенчатыми телескопическими гидроцилиндрами. Благодаря этому в конце рабочего хода развивается большое усилие.

Гидравлический трубогиб с электроприводом

Гидравлические трубогибы обладают высокой производительностью и обрабатывают конструкции с высокой точностью. Для придания заготовке заданного угла изгиба на корпусе устройства находится проградуированная шкала.

Электромеханические

*

Электрический роликовый профессиональный профилегиб — технологичное оборудование для изготовления изогнутых тонко- и толстостенных металлических конструкций. Позволяет автоматизировать выполнение больших объемов работ.

Электромеханические трубогибы могут быть ручными или стационарными. Первые используют для гнутья труб диаметром до 50 мм в условиях, где доступно электропитание. Вторые — габаритные станки с мощными двигателями, устанавливаемые в промышленных цехах. Ими управляют операторы посредством ЧПУ.

Электромеханический станок с ЧПУ

Изгиб профиля формируют один или несколько валов. По способу гибки различают трубогибы:

• намоточные — элемент изгибается при вращении вокруг неподвижного шкива;
• обкатывающие — кривизну детали придает подвижный ролик, при проходе прижимающий ее к шаблону;
• вальцовочные — профиль протягивают через три валка, два из которых неподвижны, а третий перемещается относительно других;
• выдавливающие — работает по типу арбалета, сгибает заготовку выдвигающимся пуансоном с насадкой, выполненной под трубу определенного размера.

Стальной профиль чаще всего изгибают вальцовочными станками, где усилие распределяется более равномерно.

В роликовых трубогибах прокат квадратного или прямоугольного сечения испытывает меньшие деформации, при которых сохраняется устойчивость стенок.

Ручной трубогиб для профильных труб своими руками

*

Чтобы согнуть профильную трубу с небольшими размерами сечения без трубогиба, мастера используют шаблоны нужной кривизны, изготовленные из металла или дерева. Заготовку прижимают вручную к краям сегмента, жестко зафиксировав один конец.

Шаблон из дерева

Тонкостенный элемент можно деформировать в нагретом виде. Разогревают участок паяльной лампой до температуры 350-400°С и, применяя ручную силу, придают профилю дугообразную форму.

Если воспользоваться простыми способами не разрешают параметры изделия, можно сконструировать ручной роликовый трубогиб для профильной трубы. С его помощью изготавливают арки и дуги для навесов, теплиц и других сооружений сложной формы.

Необходимые материалы и инструмент

Чтобы смастерить приспособление, понадобятся:

• швеллер №8 или №10 для жесткой рамы;
• 2 ролика из закаленной стали со ступеньками под профили разной высоты или ограничительными кольцами;
• ролик с насечками для подвижного вала;
• готовые подшипниковые узлы;
• 2 или 3 шестерни или «звездочки»;
• стальная цепь;
• прижимной винт;
• тонкая труба для ворота;
• рукоятка;
• сварочный аппарат;
• дрель;
• «болгарка»;
• молоток.

Еще нужны шплинты, гайки, втулки с резьбой, шайбы. Для обработки готовой конструкции потребуются краска и смазка.

Чертежи

Чертеж — это основа, которая поможет изготовить трубогиб без грубых ошибок. При трудоемкой работе с металлом это особенно важно.

В интернете размещены готовые чертежи. Имея достаточный опыт, в них легко разобраться и подогнать под свои возможности.

Представить примерное устройство трубогиба можно при изучении заводского аналога, а потом разработать детальную схему своей модели.

Чертеж и общий вид ручного инструмента

*

Этапы сборки конструкции

Последовательность операций по изготовлению самодельного роликового трубогиба:

1. Раскроить швеллер по размерам стоек и основания.
2. Просверлить отверстия в деталях рамы под крепление роликов.
3. Сварить из швеллера опорную раму со стойками.
4. Вырезать и сварить из швеллера корпус с отверстиями для установки ведущего ролика. Вал должен легко вращаться внутри.
5. Закрепить прижимной винт к получившейся коробочке с помощью подшипников. В верхней части винта просверлить отверстие под ворот.
6. Вставить между стойками корпус с ведущим роликом. Конструкция должна свободно перемещаться вертикально. Сверху закрепить крышку с гайкой под винт.

   Схема прижимного механизма

7. Прикрутить подшипниковые узлы к раме.
8. Вставить ворот в отверстие прижимного болта.
9. На оси валов снаружи насадить шестерни на шпонку или конусные разрезные втулки с гайками. Третью «звездочку» прикрепить к стойке. Надеть цепь, напрессовать втулку для ручки.
10. Провести пробные испытания, если нужно, внести коррективы.

Последний шаг — разобрать, очистить металл от заусенцев, покрасить неподвижные детали, собрать. Узлы, которые подвергаются трению при эксплуатации, обработать Литолом или другой густой смазкой.

Готовый самодельный станок

Чтобы согнуть заготовку, ее помещают на неподвижные вальцы, опускают прижимной винт до упора и протягивают с помощью крутящейся рукоятки поочередно в одну и другую сторону.

После каждого проката винт затягивают воротом. Когда дуга приобретет достаточную кривизну, гайку винта фиксируют контргайкой. Это позволит согнуть несколько арок с одинаковым радиусом.

Такой самодельный трубогиб можно использовать даже в профессиональных целях. Он «осилит» профили размером до 60х60 мм или одновременно 3 трубы с шириной сечения 20 мм.

Подробности процесса изготовления ручного станка можно увидеть здесь

Гидравлический трубогиб

Использование гидравлики существенно упрощает как эксплуатацию трубогиба, так и его конструкцию. Простейшее устройство представляет собой раму с двумя опорными роликами. Механическое воздействие на профиль оказывает домкрат с насадкой-башмаком.

Гидравлическое приспособление предназначено для угловой гибки труб, так как деформирующее усилие передается на участок небольшой длины.

Инструменты, материалы и чертеж

Для самостоятельного изготовления гидравлического трубогиба потребуются:

• «болгарка»;
• сварочный аппарат;
• гидравлический домкрат;
• швеллер и уголок для силовой рамы;
• башмак для упора;
• ролики или направляющие.

Чертеж трубогиба с домкратом

Этапы сборки

Схема для сборки простого гидравлического трубогиба:

1. Нарезать по размерам уголок и сварить раму в виде опорной площадки со стойками.
2. Приварить к раме горизонтальную станину из швеллера.
3. Для регулирования радиуса изгиба в станине просверлить несколько отверстий.

   Траверса для регулировки радиуса изгиба трубы

4. Установить ролики в нужную позицию.
5. Надеть башмак на шток домкрата, установить гидромеханизм в нижнюю часть рамы.

Чтобы согнуть заготовку, ее помещают между сегментом и опорными роликами. Плавно увеличивают нагрузку рычагом домкрата.

Когда нужный угол изгиба получен, открывают перепускной клапан гидроцилиндра, опускают поршень домкрата и вынимают готовую деталь.

Процесс гибки трубы

Для тонкостенных профилей применяют механизмы грузоподъемностью 5-8 т. Чтобы согнуть мощные трубы, гидравлика должна иметь большие возможности — до 12 т.

Видео об изготовлении гидравлического трубогиба:

Гидравлический самодельный трубогиб легко разбирается. Домкрат можно заменить более удобным или мощным. Чтобы проще совершать все операции, конструкцию иногда приспосабливают для горизонтальной работы.

Самые распространенные дефекты гибки гидравлическим трубогибом — образование впадин, гофры, трещин или поломка профиля. Чтобы этого не случилось, рекомендуется применять башмаки заводского изготовления. Они сделаны из прочной стали, отцентрированы и равномерно передают нагрузку на стенки трубы.

Трубогиб для профильной трубы своими руками – схема, чертежи, видео

Гибка профильных труб — достаточно распространенная процедура, для выполнения которой используется специальное устройство — трубогиб. Можно изготовить трубогиб для профильной трубы своими руками, а можно приобрести его на строительном рынке или в магазине.

Одна из простейших разновидностей трубогиба для профилированных труб

Серийные устройства различаются по принципу действия, они могут иметь разные типы приводов, однако для работы на любом из таких приспособлений требуется определенный опыт. Ограничивает применение устройств, изготовленных в производственных условиях, и то, что стоят они недешево. Хорошим выходом во всех подобных ситуациях станет самостоятельное изготовление устройства, предназначенного для гибки профильных труб, для чего можно использовать подручные средства.

Необходимые элементы конструкции

Схема работы трубогиба весьма незамысловата

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций. Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

• три ролика (вала), которые должны быть металлическими;
• приводную цепь;
• оси вращения;
• механизм, который будет приводить в движение все элементы приспособления;
• металлические профили, из которых будет изготовлена рама устройства.

Очень часто станок для гибки профильной трубы изготавливают с роликами, которые выполнены из древесины или полиуретана. Выбирая такие материалы, следует учитывать прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Чтобы разобраться в том, как согнуть профильную трубу на самодельном устройстве, важно понимать, по какой технологии происходит такой процесс. Как правило, в трубогибах используется принцип вальцовки или прокатки, который позволяет минимизировать риск излома и повреждения трубы.

Чтобы сделать загиб на профильной трубе при помощи такого приспособления, ее необходимо вставить между роликами трубогиба и повернуть ручку. Использование такого простейшего гибочного устройства позволяет получать на профильной трубе изгибы, полностью соответствующие заданным параметрам.

Трубогиб с использованием домкрата

Чтобы сделать простой станок для выполнения гибки профильных труб, потребуются следующие конструктивные элементы:

• обычный домкрат;
• металлические профили и полка, необходимые для изготовления каркаса;
• пружины, отличающиеся высокой прочностью;
• валы в количестве 3-х штук;
• приводная цепь;
• ряд других конструктивных элементов.

При использовании такого устройства, процесс работы которого можно увидеть на одном из видео ниже, труба укладывается на два боковых ролика, а сверху на нее опускается третий, создавая требуемое усилие. Чтобы придать трубе необходимый изгиб, следует прокрутить ручку, приводящую в движение цепь и, соответственно, валы оборудования.

Вариант с перевернутым домкратом

Процесс изготовления трубогиба

Чтобы сделать устройство для получения изгиба профильных труб, необходимо выполнить следующие процедуры.

• Подготовить надежный каркас, элементы которого соединяются при помощи сварки и болтовых соединений.
• По предварительно подготовленному чертежу установить ось вращения и сами валы, два из которых размещаются выше третьего. От расстояния, на котором располагаются оси таких валов, зависит радиус изгиба профильной трубы.
• Чтобы привести в действие такой гибочный механизм, используется цепная передача. Для комплектации такой передачи ее оснащают тремя шестернями, а саму цепь можно подобрать со старого автомобиля, мотоцикла или другого оборудования.
• Для приведения такого оборудования в действие необходима ручка, которая соединяется с одним из валов. Именно за счет такой ручки создается требуемое крутящее усилие.

Чертежи трубогиба для профтруб

Инструкция по изготовлению трубогиба

Самостоятельно изготовить трубогиб для профильной трубы совсем несложно, если придерживаться  следующей технологической последовательности.

• На прижимном валу размещают шестерни, подшипники и кольца, которые соединяют с ним при помощи шпонки. Сначала разрабатывается чертеж такого вала, обоймы для подшипников и роликов, затем эти детали вытачиваются, что лучше всего доверить квалифицированному токарю. Всего для данного устройства необходимо сделать три вала, один из которых подвешивается на пружинах, а два других располагаются по бокам.
• Затем в кольцах необходимо просверлить отверстия, которые необходимы для изготовления пазов и нарезания резьбы.
• Теперь необходимо сделать полку, для чего используют швеллер, в котором также сверлят отверстия и нарезают резьбу, требуемые при монтаже прижимного вала.
• Всю конструкцию оборудования после выполнения подготовительных мероприятий необходимо собрать, для чего используют сварку и болтовые соединения. В первую очередь выполняют монтаж каркаса, который одновременно служит и ножками трубогиба.
• Следующим этапом является подвешивание полки с закрепленным на ней прижимным валом, для чего используются пружины. После этого на самодельный трубогиб необходимо установить боковые опорные валы, на один из которых крепится ручка.
• Последним штрихом является установка домкрата на трубогиб.

Некоторые тонкости выполнения монтажных работ:

• прижимной вал, зафиксированный при помощи шпонок, дополнительно прикручивается к полке;
• монтаж прижимного вала осуществляется по следующей схеме: вал устанавливается на полку, к которой предварительно приварены гайки для пружин, после выполнения монтажных работ полка переворачивается и подвешивается на пружины;
• натяжение цепей выполняется при помощи магнитного уголка, который используется в качестве держателя;
• при закручивании звездочек применяются шпонки, которые предварительно изготавливают из гровера;
• приводную ручку для гибочного станка делают с проворачивающейся трубкой;
• домкрат на такое самодельное устройство устанавливают на подвесную платформу, для чего используются болтовые соединения и сварка.

Изготовление гидравлического трубогиба

В интернете можно найти много фото и видео того, как самостоятельно сделать устройство для гибки профильных труб с гидравлическим приводом. Процесс изготовления такого трубогиба, оснащенного гидроцилиндром, нагнетательным устройством и упорами для труб, является достаточно трудоемким мероприятием.

На чертеже и в конструкции такого трубогиба можно выделить следующие элементы:

• домкрат гидравлического типа грузоподъемностью не менее 5 тонн;
• башмак;
• ролики в количестве 2–3 штук;
• мощный металлический швеллер;
• пластины из толстого металла и другие детали.

Чтобы выполнить требуемый изгиб профильной трубы при помощи гидравлического устройства, необходимо вставить ее в башмак и зафиксировать оба ее конца. После этого нужно задействовать домкрат, который своим поднимающимся штоком давит на ролик, воздействующий на трубу и изгибающий ее. После того как требуемый угол загиба получен, процесс можно остановить и извлечь трубу из трубогиба, провернув ручку домкрата несколько раз в обратном направлении.

Трубогиб для профильных труб в готовом и покрашенном виде

Чтобы самостоятельно изготовить гидравлическое гибочное устройство для профильных труб, фото которого без проблем можно найти в интернете, необходимо выполнить следующие процедуры.

• По чертежу или фото изготавливают конструкцию для монтажа башмака и роликов, а также каркас оборудования.
• На нижнюю платформу крепят металлическую пластину, на которой будет установлен домкрат. После этого такое приспособление закрепляют болтами и устанавливают на него приводную ручку.
• Самое главное — найти подходящие вальцы для профильной трубы, которые должны плотно обхватывать своей рабочей частью. При желании, вальцы для профильной трубы, которые устанавливаются на швеллер на одной высоте, можно изготовить своими руками. Башмак устанавливают ниже вальцов, а их взаимное положение определяется требуемым радиусом изгиба.
• Для фиксации роликов и башмака используют болты, отверстия для которых выполняются по размерам, обозначенным в чертеже.

Чертеж еще одного варианта трубогиба

Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще несколькими рекомендациями. На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

• холодным;
• горячим.

Очередная вариация с домкратом

Холодный — это наиболее простой способ гибки, который используется для труб, изготовленных из пластичных материалов. Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой. Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы позволят комфортно работать не только с профильными трубами, но и с круглыми

• В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать  конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
• Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
• При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
• Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Чтобы строго соблюсти размеры требуемого изгиба трубы, лучше всего выполнять такую операцию с использованием шаблона, который изготавливается из древесины. Даже простейший ручной трубогиб с использованием такого шаблона позволит получить изгиб профильной трубы с точным соблюдением заданных параметров. К слову сказать, такие шаблоны в основном и изготавливаются для реализации простейших ручных способов гибки.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

устройство, чертежи, размеры и инструкция по сборке

Профильные трубы находят широкое применение при обустройстве приусадебного участка. Из них получаются крепкие беседки, теплицы, красивые и надежные козырьки над крыльцом дома. Объединяет устройство металлических конструкций необходимость в гнутом профиле, поскольку подавляющее число металлических конструкций такого типа имеют форму арок. Поскольку гнутый профиль стоит почти в два раза дороже прямого, то на помощь рачительному хозяину приходит трубогиб для профильной трубы, который можно изготовить в домашних условиях.

Устройство станков для сгибания труб

Промышленные трубогибы применяют на производстве и в промышленном строительстве. Для личного использования производители предлагают готовые станки. Простейшее готовое устройство для изгибания тонких труб или металлопластиковых материалов – это арбалетный ручной трубогиб. Для работы с профилем его не используют.

Есть несколько способов и приспособлений для получения гнутого профиля:

• изгиб вручную, с приспособлениями для направления или без них;
• используя рычажный профилегиб;
• используя роликовый профилегиб.

Простейший способ загнуть трубу или металлический прут – это вбить в землю направляющие колышки и физическим усилием загибать изделие по ним. Для того чтобы профиль не деформировался заломами во время работы, его заполняют песком.

Шаблонный трубогиб. Шаблон в натуральную величину делают из толстой доски, ДВП, ДСП. Для этого сколачивают щит, рисуют на нем необходимый радиус изгиба (полукруг) и выпиливают соответствующий сегмент круга.

Сгибание трубы по шаблону осуществляют следующим образом:

• шаблон закрепляют на плоскости или в тисках вертикально;
• один конец трубы фиксируют неподвижно строительными шпильками или в тисках в начале шаблона;
• на свободный конец трубы давят вручную или при помощи лебедки, придавая ей изгиб по шаблону.

Обратите внимание! Для успешного использования шаблона его ребро должно быть шире ребра изгибаемого изделия. Шаблонный трубогиб подходит для изделий из мягкого металла, небольшого сечения.

Более продвинутый вариант шаблонного трубогиба – это рычажный станок. Приспособление делается на металлической станине. На нее закрепляют посменно разные шаблоны из металла (для мягких материалов это могут быть деревянные или пластиковые шаблоны), для получения изгибов разного радиуса. Недостаток таких устройств в ограниченности получаемых изгибов профиля.

Более универсальный вариант трубогиба для профиля, который изготавливают своими руками в домашних условиях это роликовый станок. Устройство необходимо, если вы планируете периодически работать с металлической трубой.

Принцип работы

Принцип действия заключается в том, что профильную трубу протягивают между тремя валами, два из которых закреплены неподвижно, а третий давит на профиль, придавая ему желаемую форму.

В зависимости от конструкции, подвижным может быть:

• центральный верхний ролик – давление осуществляется сверху;
• крайний нижний ролик (любой, расположенный на выходе из станка) – давление осуществляется снизу, поднятием части станины.

Изгибание профиля происходит при прокатке его между роликами. Для получения крутой дуги действие повторяют несколько раз, что позволяет регулировать усилие, избегая деформации трубы (заломов, расплющивания).

Обратите внимание! Для получения равномерного изгиба, трубу каждый прокат вставляют противоположной стороной.

Для самостоятельного изготовления профилегиба потребуются навыки работы со сварочным аппаратом, болгаркой и составляющие детали, которые можно сделать из подручных материалов, купить недорого в пунктах приема металлолома или найти в старом гараже.

Как сделать самодельное устройство

Для изготовления роликового трубогиба для профильной трубы вам понадобятся:

• Толстостенный швеллер или профильная труба для изготовления опорной платформы и станины.
• Три прокатных вала, металлических. Надежные и долговечные ролики получаются из стального цилиндра, в котором просверливают отверстие в центре для насадки.
• Упорный винт для приведения в движение прокатного вала.
• Подшипники для прокатных валов и опорной платформы.
• Приводную цепь, которая соединит прокатные валы с механизмом их вращения.

Ручной роликовый трубогиб можно оснастить дополнительно электроприводом, но большинство домашних умельцев не видят в этом необходимости.

Что следует учесть при подборе деталей и материалов для изготовления профилегиба:

• Для опорной платформы следует брать швеллер не менее 60 мм с толстой стенкой. Более тонкий материал рискует быть деформированным при прокате профиля большого сечения.
• Упорный винт – это деталь, на которую ложится вся нагрузка в ходе работы инструмента. Резьба на нем должна быть инструментальная (прямоугольная), чтобы не деформировалась при многократных затяжках и удержании давления. Здесь идеально подходит винт от гидравлического домкрата. Использовать для изготовления упорного винта стальную строительную шпильку даже большого диаметра (например, на 20 мм) нельзя, так как резьба на ней треугольная, не предназначенная для такой нагрузки и многократного использования.
• Прокатные валы следует делать из закаленной стали. Их изготовление лучше доверить профессиональному токарю, поскольку потребуются не гладкие детали, а с ограничителями для удержания профиля. Идеальный вариант – валики с многоступенчатыми ограничителями для нескольких размеров. Как вариант можно сделать несколько съемных валов, под разный профиль.
• Для снижения нагрузки на ручку вращения можно установить звездочки разного диаметра, которые будут усиливать крутящий момент, и соединить их цепью. Маленькую звездочку устанавливают на ось вращения ручки, две большие – на соответствующие оси вращения роликов.

Обратите внимание! Различают две конструкции роликового трубогиба: с ведущим центральным валом или ведущими двумя нижними валами.

Преимущество профилегиба с одним ведущим валом в том, что нижние два вала можно сделать съемными. Переставляя их относительно прижимного, можно легко варьировать радиус изгиба.

Схема изготовления:

• Изготовление профилегиба начинают со сборки горизонтальной платформы и вертикальной станины. По чертежу нарезают металл и сваривают его или собирают на болтах.
• Сваривают крепежи для двух нижних валов, устанавливают их на горизонтальную платформу. Как вариант, на станину можно приварить отдельные крепления для передвижных валов, размером под подшипник.
• Сваривают подвижную платформу под верхний вал.
• Устанавливают на нее упорный винт при помощи двух подшипников. Направляющие движения верхней опорной платформы это вертикальные стойки станины.
• Соединяют подвижные детали шестеренками и цепью.

Для сгибания небольшого профиля для теплицы, беседки или декоративной арки можно изготовить более простой вариант трубогиба – улиточный. Он состоит из двух вращающихся деталей: направляющего ролика и рабочего колеса. Механизм является разновидностью шаблонного трубогиба. В качестве шаблона здесь выступает рабочее колесо.

Как рассчитать конструкцию

В изготовлении улиточного трубогиба важно рассчитать диаметр рабочего (или упорного) колеса, поскольку от его размера зависит радиус изгиба профиля на выходе.

Для расчета используют зависимость диаметра рабочего колеса от получаемого радиуса трубы:

d + r1 + r2 + 2 = а

d – это радиус изгиба профиля;

r1 и r2 – это радиус направляющего ролика и упорного колеса.

Имеет значение дистанция между вращающимися колесами. Для ее регулировки на станине сверлят несколько отверстий, по которым передвигают ось прижимного ролика.

Руководство по изготовлению

Конструкция улиточного трубогиба состоит из:

• основания – толстой металлической платформы, на которую крепят остальные детали;
• металлической вилки;
• направляющего ролика;
• рабочего колеса.

Изготовление начинают с ролика и рабочего колеса. Для каждой детали необходимо выточить шкив, ось под соответствующий подшипник. Рабочая поверхность ролика и колеса должна иметь боковые упоры под максимальный размер швеллера.

На втором этапе собирают вилку. Для этого вырезают из металла боковые детали, просверливают в них отверстия под оси рабочего колеса и направляющего ролика. Собирают вилку и приваривают ее к металлической платформе-основанию.

На основании должно быть отверстие для оси рабочего колеса и отверстия под крепежи самой конструкции к верстаку, поскольку работать на таком трубогибе можно только в стационарно закрепленном виде.

чертежи и схемы с размерами, процесс изготовления

Мы приветствуем нашего уважаемого читателя и предлагаем Вашему вниманию статью о том, как изготовить трубогиб для профильной трубы своими руками. Если Вы любите мастерить, строите дом или обживаете усадьбу, рано или поздно возникнет необходимость собрать металлоконструкции из профильных труб, при этом иногда необходимо согнуть заготовки.

Процесс гибки трубных заготовок не слишком сложен, но для него необходимы приспособления – трубогибы. Вполне возможно изготовить приспособление для гнутья самостоятельно.

Для чего используют трубогиб

Профильная труба – пустотелый профиль квадратного, прямоугольного, овального сечения с тонкой стенкой. Профильные трубы очень широко применяют в строительстве, промышленности, добывающем комплексе, сельском хозяйстве. Применяют квадратные и прямоугольные изделия и в быту: при монтаже металлоконструкций, для изготовления мебели, садовых построек, навесов, теплиц, оград, беседок, навесов, павильонов, пергол. Использование именно профильной конструкции обусловлено высокими технологическими характеристиками – прочностью, жесткостью, высокой устойчивостью к смятию или скручиванию.

Одновременно сталь обладает определенной пластичностью – тонкостенные трубы можно изгибать. Но при изгибе труба может перегнуться, образовать заломы и складки – эти дефекты уменьшают прочность труб и не слишком эстетично выглядят. Поэтому для гибки применяют специальные приспособления – трубогибы.

При прокладке трубопроводов и изготовлении гнутых конструкций гибка позволяет свести к минимуму количество сварных швов и соединительных фитингов, что позволяет сэкономить немало средств.

Главные технические моменты при изготовлении трубогиба

• Для того, чтобы квадратный или прямоугольный профиль согнуть в красивую дугу, без дефектов, на прокатном ролике обязательно должно быть ребро по центру (для малых радиусов). Оно будет вминать внутреннюю сторону профиля и никаких лишних заломов не будет. Высота ребра зависит от нужного вам радиуса изделия, в среднем можете использовать до 5 мм.
• Профиль должен двигаться строго перпендикулярно основного ролика, любое отклонение приведёт к появлению винтовых заломов на изделии. Поэтому на вспомогательных роликах должны быть направляющие. Учтите это при продумывании конструкции!
• Расстояние между роликами влияет на несколько факторов, во-первых на усилие, которое нужно приложить в прокате профиля, чем меньше расстояние — тем тяжелее. Во-вторых это влияет на саму длину трубы, которую нужно сделать. Поэтому продумайте изначально конструкцию так, чтобы вспомогательные ролики были передвижными.
• Нужно обратить особое внимание на диаметр роликов, если он будет слишком мал, профиль будет проскальзывать. В заводских изделиях используются ролики с насечками до 250 мм, это конечно зависит от толщины и величины профиля, который будет прокатываться. В нашем случае можете взять от 20 мм.
• Чтобы согнуть круглую трубу используются специальные ролики с выемкой. Обычные ролики сплющат круглую трубу в овал.

Какой профилегиб выбрать?

В данной статье мы не будем рассматривать промышленные профилегибы с гидро или электроусилителями, остановимся на том, что легко сможем соорудить в гараже из подручных материалов и с минимальными затратами. Так же есть ряд конструкций, которые не очень легки в производстве, например ручной арбалетный трубогиб не имеет смысла делать, так как уже на 5 трубе у вас сильно устанут руки. Поэтому подробнее остановимся на 3 типах, самых универсальных из всех.

Ручной роликовый трубогиб своими руками

Обкатные (роликовые) трубогибы бывают с 3 или 2 роликами, в первом случае дополнительный ролик служит прижимной силой и при правильном подходе даёт более идеальную деталь на выходе, во втором варианте усилие нужно приложить большее и точность немного меньше. Такая конструкция используется для маленьких профилей, с небольшой толщиной стенки.

Изготавливаем ролики для трубогиба без токарных работ

Нам понадобятся несколько обрезков от листового металла разной толщины. Она зависит от ширины профиля, так что выбирайте под свои задачи, в нашем случае это 10, 8 и 6 мм.

Чтобы сделать валец, нам нужны круги, с помощью циркуля отмечаем их на листах, из 8 мм сделаем 1 круг, а из 10 и 6 сделаем по 2 штуки. Самое главное отметить центр и нарисовать правильную окружность.

Берём в руки болгарку и стараемся максимально возможно обрезать лишнее, чтобы остался практически ровные круг. Проще на этом этапе удалить всё лишнее, так как дальше это будет сделать сложнее и дольше.

Необходимо сделать отверстие в центре круга, закрепляем в тисках и берём сверло, у меня это будет 10 мм.

После того, как сделали все заготовки, нужно превратить их в идеальные окружности. Для этого вставляем болт, закрепляем его, не забудьте контргайку!

Зажимаем в дрель и идём к наждаку или можно в болгарку закрепить лепестковой круг.

У вас должно получиться примерно вот так

У центрального круга нужно закруглить края, так как он будет вдавливать трубу, нужно чтобы металл не порвался.

Собираем все круги вместе и валец (ролик) готов. Вы можете рассверлить отверстие под больший диаметр, я так и сделаю. Нагрузка всё таки не меленькая, пусть будет потолще. Вот так можно изготовить ролик для профилегиба своими руками без токарных работ, а все лишь с помощью болгарки и дрели.

Этот ролик сделан под 20 трубу, внутренние два круга по 6 мм и центральный 8 мм. У этой конструкции есть большой плюс, Вы можете менять центральный круг, ну скажем, на 4 мм и получится трубогиб под 15 профиль. Далее собираем сам основу и ручку и пробуем, что получилось.

Изготавливаем основу и собираем трубогиб под малые радиусы

Для основы можно взять так же листовое железо и несколько уголков. В нашем случае сама станина будет сделана из листа 8 мм, обрезаем её болгаркой и делаем отверстия под ролик и крепёж. Центральное отверстие для нашего ролика (который делали выше), все 6 нижних нужны для крепежа, 4 для уголка, чтобы крепить наш трубогиб в тески и 2 для крепления упора.

Для надежного крепления профилегиба в тесках, изготавливаем Т-образный элемент из двух кусков уголка. Надёжнее всего приварить их друг к другу и потом зачистить шов, чтобы поверхность была ровная. Делаем отверстия с резьбой 8 мм.

Прикрепляем болтами уголок к основе, учтите, с обратной стороны болты торчать не должны.

Зажимаем в тисках основную конструкцию и берём шпильку, на которую будет крепиться основной ролик.

Закрепляем ролик на основу.

Нужно изготовить упор, на примере это сделано из уголка и небольшого листа металла, с одной стороны он крепиться на шпильку ролика, с другой к основанию на болты.

Крепим упор к основанию, получается вот такая конструкция.

Следующим шагом нам нужно сделать ручку, конструкция может быть любая, это не принципиально важно. Края крепятся к шпильке. В примере ручка сделана из кусков уголка, куска профиля и вспомогательный ролик сделан из обычных подшипников, которые были под рукой.

Крепим ручку и можно работать.

На видео показаны первые тесты, автор согнул несколько профильных труб 20 мм, так же на видео показан более подробный процесс сборки и некоторые нюансы с размерами. К сожалению, чертежей этого трубогиба автор и конструктор не указал, но эффективность такой конструкции подтверждена на деле. Благодарим Николая за труд!

Универсальный трубогиб своими руками без токарки

Данная модель действительно является самой универсальной (на взгляд редактора), автор этого трубогиба подошёл к делу с головой и придумал новую конструкцию. Главное отличие от классической схемы в том, что к протяжному валу подаётся платформа опорных роликов, а не наоборот, как мы привыкли. Это позволило облегчить конструкцию и сделать её более компактной, путём удаления «башенки» с прижимным механизмом. На протяжении полугода конструкция дорабатывалась и далее описана последняя версия на текущий момент (май 2020 года). Модель настолько хороша, что может гнуть сразу два профиля по 40 мм или четыре профиля по 20 мм, так же способна делать круги малого радиуса (135 мм).

Изготавливаем вал для трубогиба без токарных работ (с чертежом)

Нам понадобятся следующие материалы:

• Стержень 20 мм (у нас взят кусок стабилизатора от жигулей)
• 204 подшипники
• Шайбы 24 х 44 мм

На стержень одеваем первый подшипник и провариваем со всех сторон

Далее одеваем шайбу 24 х 44 мм и тоже провариваем

После каждого слоя с шайбой придётся обрабатывать болгаркой поверхность

В итоге получится вот такая конструкция, использовано 5 подшипников и 6 шайб

Начинаем проваривать по внешнему контуру каждое соединение

У вас должна получиться вот такая заготовка, старайтесь проварить всё очень тщательно

Зажимаем заготовку в тисках и сбиваем неровности болгаркой с зачистным кругом

Следующим шагом нужно закрепить наш вал так, чтобы он мог крутиться, можно взять 2 подшипника и 2 куска трубы

Устанавливаем на болгарку лепестковый диск и доводим вал до идеального состояния

Вот такой результат работ получается, монолитная конструкция, очень прочная и надёжная

Чертеж вала для трубогиба без токарных работ

Сердцевина — это труба закалённого металла 20 мм, взят кусок стабилизатора от классических жигулей. Прямоугольники с линиями — это шайбы 24 х 44 мм, между ними 204 подшипники, которые идеально подходят для основания. Красным цветом на чертеже отмечены места сварки.

Видео изготовления вала для профилегиба

Изготавливаем и собираем универсальный трубогиб своими руками (с чертежами)

Для начала посмотрите на схему, чтобы было понимание как он выглядит и что у вас должно получиться по итогу.

Нам понадобятся следующие материалы:

• 12 швеллер
• труба ¾»
• круг диаметром 20 мм
• серьга рессоры от Газели — 2 шт.
• домкрат
• шайба кузовная 20 мм — 4 шт
• труба ½»
• шпильки М10×50
• квадрат 10×10 мм
• болты М6×25
• труба водопроводная 2″
• болты М6×30
• гайки М8
• гайки М6
• шайбы М6

Чертежи с размерами трубогиба для профильной трубы

Далее идут 2 видео с полным описанием изготовления каждой детали и полноценной сборкой. Обязательно посмотрите, автор очень доходчиво объясняет почему каждый элемент конструкции трубогиба сделан именно так.

Видео изготовления корпуса для вала трубогиба под профильную трубу

Видео изготовления трубогиба своими руками

Заключение

Изготовление трубогибочного агрегата вполне доступно своими руками. Желаем нашему постоянному читателю научиться самому гнуть трубы для гнутых металлических конструкций и изготовить удобный трубогиб. Пусть любая информация с нашего сайта Вам пригодится. Подписывайтесь на нашу рассылку, делитесь полезностями с друзьями в соцсетях.

Трубогиб с ЧПУ 30 мм — Трубогиб с ЧПУ — Серия e

Описание продукта

Трубогиб RD30 eCNC компании

Winton Machine представляет собой 3-осевой трубогиб с ЧПУ, способный изгибать оправку. Для начала вы программируете расстояние между сгибами, поворот плоскости между сгибами и углы сгиба. Загрузите тубу, нажмите кнопку, и производство начнется. Это так просто. Все 3 оси движения имеют обратную связь с обратной связью, обеспечивающую отличную повторяемость.

Чтобы свести к минимуму программирование новых гнутых трубчатых деталей, трубогиб можно напрямую связать с инженерным отделом. Дополнительное программное обеспечение, которое интегрируется с интерфейсом вашего ПК с Windows, позволяет трубогибу с ЧПУ считывать созданный в САПР файл STEP для гнутой трубы. Это означает, что вы можете перейти от твердотельной модели к изогнутой трубе за секунды. Это помогает сократить время программирования и ошибки ввода данных. Следовательно, нет необходимости вводить в контроллер точки данных LRA или XYZ трубки. Контроллер трубогибочного станка с ЧПУ может считывать файл STEP и извлекать данные изгиба LRA (YBC) и радиус центральной линии. Это экономит время на программирование и упрощает вашу жизнь.Сгибание трубы должно быть легким. Трубогиб Winton RD30 eCNC делает это именно так. Как производитель в США, мы стремимся предоставить лучшее решение для изготовления трубок, отвечающее индивидуальным потребностям наших клиентов. .

Winton Machine производит трубогибы с ЧПУ с автоматическими загрузчиками, опциями сверления, предохранительным зажимом, а также множеством других опций. Спросите о других дополнительных функциях нашего программного обеспечения, в том числе о программе просмотра 3D-деталей, регистраторе данных и системе подачи сцепных устройств. Видео, показанное в правом верхнем углу, подчеркивает вариант сверления, устраняя необходимость в дополнительной операции.Позвоните нам. Мы хотели бы помочь вам снизить затраты на изготовление трубок уже сегодня.

О машинах, которые мы производим
Все трубогибы спроектированы, изготовлены и испытаны на нашем предприятии в Сувани, штат Джорджия. Мы используем стандартные закупаемые компоненты для изготовления каждой трубогибочной машины. Мы в Winton гордимся качеством каждого проданного трубогиба. Позвоните нам сегодня и спросите, как качество трубогибочных машин, которые мы производим, повлияет на качество гнутых труб в вашем цехе.

Пятиминутный мини-плюшевый мишка

Привет! Давно не виделись! У меня было несколько очень интересных проектов, о которых я упоминал на моем Facebook, но я мало о чем мог написать. Я пытался сделать кукольные «соломенные» шляпы, и это превратилось в огромную одержимость множеством стилей и экспериментов, которые я хочу попробовать, прежде чем объединить все в один или два сообщения в блоге. Как бы то ни было, во время своего безумного галстука я пошел в магазин, чтобы купить отделку для одной из этих шляп, которые делал для обмена, и мой взгляд упал на бежевые средства для чистки посуды.Ну, за пределами освещения магазина они были на самом деле разноцветными пластырями, но я изобразил их в виде медведей, а не в виде пушистых обнаженных человечков. Я вспомнил учебник Джейсона Уайта о плюшевом мишке и подумал, что один из них станет хорошим дополнением к предметам, которые я готовил для обмена.

Когда я попробовал следовать руководству, я обнаружил, что у меня нет нужного типа бусинок, и даже форма медведя не очень хорошо смотрелась в этом цвете. У меня было еще несколько уроков по уходу за плюшевым мишкой, которые мой друг искал для меня, чтобы попробовать.Мне больше всего понравилась эта, но сразу мне не понравилась форма головы. Я решил черпать вдохновение в двух уроках и в моем плюшевом мишке, чтобы создать свой собственный дизайн. Я раскрутил свою первую попытку, не желая испортить три других устройства для чистки посуды, которые у меня были, до тех пор, пока я не получил удовлетворительный результат. Предупреждение о спойлере: в итоге ни один не был разрушен; Оказывается, из замученных, слегка облысевших мастеров по уборке посуды получаются приличные плюшевые мишки!

Когда несколько человек попросили меня написать мою собственную версию руководства, вот оно:

Припасы:

— один очиститель труб (около 300 * 6 мм)

— два глазка (бусинки, стразы…) Я использовал 2-миллиметровые полужемчужины, которые наклеил на малярный скотч и покрасил в черный цвет лаком для ногтей

.

— нос — у меня случайно оказался кусок коричневой замшевой ленты, но вы можете использовать все, что вам нравится, что не изнашивается, от старых ремней до фетра и даже картона

— ножницы

— клей (я использовала клей для ткани)

— зубочистки

Дополнительно:

— тёмная тонкая ручка для рисования рта

— плоскогубцы и пинцет для помощи в трудных местах

— тонкая лента, нитка или пряжа

— вилка

— пламя (свеча, зажигалка. ..)

Шаги

1. Согните очиститель для труб пополам (это не обязательно должно быть точно), а затем согните небольшую часть перпендикулярно перпендикулярному перпендикуляру перпендикуляру в первом сгибе в форме буквы L. Клянусь, это легче сделать, чем объяснить! Это создает морду / нос.

2. Сделайте два круглых свободных изгиба для ушей. Если вы смотрите прямо на нос, концы пипетки направлены вверх, то сейчас вы создаете форму сердца, в которой нос является нижней точкой, а уши — изогнутыми.

3. Переверните его и завершите форму сердца, дважды скручивая концы там, где вы хотите, чтобы концы головы заканчивались.

4. Теперь заведите один из концов между ушами и накройте им лицо.

5. Согните его по диагонали над носом. Например, я начал с правого уха и переместил средство для чистки пипеток на левую часть носа.

6. Повторите то же самое для другого конца.

После этого шага концы средства для чистки труб должны пересекаться над носом и указывать вниз.

7. Еще раз дважды перекрутите их на шее. Голова сделана.

8. Сделайте руки / передние ноги, резко согнув приспособление для чистки пипа на небольшом расстоянии от шеи. Повторите для другой стороны.

9. Соедините концы вместе и поверните два или три раза, чтобы получилось основание туловища. Не делайте это слишком долго, иначе вам не хватит, чтобы прикончить медведя.

10. Сделайте задние лапы так же, как передние, только немного длиннее. Кажется, я сделал меньше фотографий последних шагов, но сейчас это легко понять.Снова закрутите концы пару раз спереди или сзади первого туловища.

11. Сложите оставшиеся части на плечах на противоположную сторону и заправьте концы внутрь. Согните нижнюю часть ног в маленькие подошвы. На этом этапе вы можете использовать плоскогубцы.
Теперь придайте своему плюшевому мишке любую желаемую форму и почистите его чистой зубной щеткой, если он взъерошился.

12. Подготовьте нос, глаза, клей, зубочистку и пинцет. Для носа я вырезал маленький треугольник с двумя закругленными углами.
13. Аккуратно приклейте элементы на место. Я пользовался пинцетом.

14. После этого плюшевый мишка технически готов, но у меня под рукой оказалась коричневая подводка, с помощью которой я нарисовал рот в виде перевернутой буквы «Y» под носом. Этой же подводкой я затемнила нос на одной из мишек.

Я превратил всех четырех уборщиков посуды, которые у меня были, в плюшевых мишек и надел лук на самого красивого из них. Я не думал, что буду писать инструкции для этой части, потому что я использовал крошечный кусок (около 5 см) узкой ленты от кукольного наряда, а самая узкая, которую я обычно вижу в магазинах, 3 мм, почти вдвое шире.
Однако позже я нашел ту же самую ленту в более модном магазине, на ней была этикетка 1,5 мм. Итак, теперь я могу написать вторую часть урока — добавление лука. Надеюсь, вы найдете этот вид ленты, она очень красивая и полезна в миниатюрах. Но вы также можете использовать любую веревку или шнурок, который вам нравится. Для сравнения сделал бантик из 3мм ленты.

Лук учебник

1. Глядя на плюшевого мишку, можно подумать, что лента обвязана вокруг его шеи и превращена в бант спереди.Но я не знаю, можно ли связать аккуратный бант в таком маленьком масштабе, поэтому я сделал бант отдельно, а потом приклеил.

Возьмите всю ленту или удобную длину, если она слишком длинная, и завяжите на одном конце бантик. Будет проще, если лента будет двусторонней. Вот хороший учебник. Используйте внутренние зубцы вилки, а не все четыре.

2. Оберните длинный конец вокруг шеи плюшевого мишки и отметьте, где его разрезать. Вам должно хватить на шею плюс немного лишнего. Обрежьте оба конца до нужной длины и растопите на пламени.Если вы используете натуральную или расплывающуюся ткань / пряжу, не пытайтесь расплавить ее.

3. Дужка вилки имеет красивую сторону и менее красивую сторону. Положите длинный конец лука на грудь плюшевого мишки и крепко держите его. ) ~

Колено воды со статическим электричеством

Ключевые концепции
Электричество
Магнетизм
Гравитация

Из Национальные стандарты научного образования : Свет, тепло, электричество и магнетизм

Введение
Вы когда-нибудь замечали, что ваши волосы выделяются в сухой день, или как пушистое флисовое одеяло может образовывать искры, если вы потрете две части одеяла вместе в темноте? Обе эти вещи вызваны электричеством, которое также проходит через провода за выключателями света и электрическими розетками.Но форма электричества, которая заставляет волосы встать дыбом, известная как статическое электричество, намного слабее (хотя и достаточно сильна, чтобы накопление статического электричества могло вызвать легкий болезненный шок, если вы коснетесь нужной поверхности).

Поскольку статическое электричество слабее, оно не работает так же хорошо для питания лампочек или приборов, но вы можете заставить его творить удивительные вещи в доме.

Фон
Статическое электричество работает по тому же принципу, что и магнит.Он может создавать положительный или отрицательный заряд, который может притягивать или отталкивать другие объекты.

Приходилось ли вам когда-нибудь тереться о волосы воздушным шариком или пушистой тканью и наблюдать, что происходит? В результате трения часть свободных отрицательных зарядов (от электронов атомов) в ваших волосах перемещается на поверхность воздушного шара или ткани. Это заставляет ваши (теперь) положительно заряженные волосы притягиваться к (теперь) более отрицательно заряженной поверхности воздушного шара или ткани. И поскольку каждый из ваших волос имеет небольшой положительный заряд, как одинаковые стороны магнита, они захотят отодвинуться друг от друга, распушая ваши волосы еще больше!

Вода, состоящая из двух атомов водорода и одного атома кислорода, также состоит из заряженных частиц, причем два атома водорода имеют положительный заряд. Поскольку в жидкой форме воды эти атомы могут свободно перемещаться в любом направлении, на них легко может воздействовать статический электрический заряд.

Материалы
• Три небольших стакана из пенопласта (в качестве альтернативы можно использовать два бумажных стаканчика для воды и надутый баллон для создания статического заряда)
• Зубочистка
• Вода
• Кто-то с чистыми, сухими волосами

Препарат
• Осторожно протолкните зубочистку наполовину через дно одной из чашек из пенополистирола.Не вынимайте зубочистку — оставьте ее застрявшей в чашке, чтобы вода в нее не текла легкими струйками.
• Держите эту чашку прямо над второй чашкой из пенополистирола.
• Наполните верхнюю чашку из пенополистирола (с зубочисткой внизу) водой и убедитесь, что из нее течет стабильная, но небольшая струя воды в чашку ниже.

Процедура
• Наблюдайте за тем, как вода течет прямо из верхней чашки в нижнюю.
• Потрите третью чашку из пенополистирола о голову человека с чистыми сухими волосами в течение нескольких секунд, чтобы получить статический электрический заряд (вы можете сказать, что это происходит, когда волосы начинают отделяться друг от друга).
• Держите статически заряженную чашку возле струи воды, не позволяя ей намокнуть.
• Что происходит с потоком воды?
• Теперь отодвиньте чашку от струи воды. Что делает вода?
• Extra: Попробуйте выполнить упражнение с другими предметами, такими как бумажный стаканчик, воздушный шарик, которым вы натерли свои волосы, или другие предметы. Что работает, чтобы изменить поток воды? Что нет?

Читайте наблюдения, результаты и другие ресурсы.

Наблюдения и результаты
Что произошло с потоком воды, когда статически заряженная чашка приблизилась к ней? Что произошло, когда вы забрали статически заряженную чашку? Как вы думаете, почему это произошло?

Когда вы втираете чашку из пенополистирола в волосы, отрицательные заряды (электроны) перемещаются от волос к поверхности чашки, придавая чашке отрицательный заряд. Вода, выпадающая из верхней чашки, состоит из положительных и отрицательных частей, перемешанных вместе. Но когда отрицательно заряженная чаша приближается к потоку, положительно заряженные части молекул воды (атомы водорода) притягиваются к отрицательному заряду и перемещают весь поток к струе.

Почему вода не тянется полностью вбок, чтобы прилипнуть к поверхности чашки? Несмотря на то, что статическое электрическое притяжение между отрицательной и положительной силами велико, вода все еще достаточно тяжелая, чтобы ее тянуть вниз под действием силы тяжести.Поэтому, когда вы убираете заряженную чашу с ручья, сила тяжести полностью берет на себя и тянет воду прямо вниз.

Поделитесь своими наблюдениями и результатами изгиба воды! Оставьте комментарий ниже или поделитесь своими фотографиями и отзывами на странице Scientific American в Facebook .

Очистка
Слейте воду и осторожно удалите зубочистку. Вы можете промыть и повторно использовать чашки из пенополистирола, в которых нет отверстий.

Больше для изучения
«Почему молнии зазубрины, а не прямые?» из Scientific American
«Как аккумуляторы хранят и разряжают электричество?» из Scientific American
«Статическое электричество: узнайте о статическом заряде и статическом шоке» из журнала Science Made Simple
«Структура атома» от Нью-Йоркского университета
Откуда берется электричество? К. Вэнс Каст, возраст 4–8
Приключения Бенджамина Франклина с электричеством Беверли Берч, 9–12 лет

Далее…
Под давлением: запустить ракету на воздушном шаре

Что вам понадобится
Воздушный шар (лучше всего подходят длинные, но подойдет и круглый.)
Отрезок веревки длиной не менее 10 футов
Пластиковая соломка
Лента
Два стула или прочные дверные ручки на расстоянии примерно 10 футов (с свободным пространством между ними)
Воздушные шары других форм и размеров (по желанию)
Другие тонкие материалы, которые могут использоваться в качестве направляющей проволоки, такие как леска, лента или шпагат (необязательно)
Секундомер или часы, указывающие секунды (опция)

Трубогибы | Качественное трубогибочное оборудование

Ротационные волочильные машины для труб и трубогибов Ercolina идеально подходят для большинства операций по гибке.

Ротационная гибка с вытяжкой на сегодняшний день является основным методом высококачественной гибки труб. Изгибы образуются путем протягивания материала вокруг вращающегося формирователя центра изгиба. В частности, прямая касательная трубы или трубки удерживается в захватном рычаге гибочной матрицы Ercolina, когда труба протягивается вокруг и в канавку гибочной матрицы. Матрица встречного изгиба или пресс-форма прилагает к трубе противодействующее усилие, обеспечивая высокое качество гибки. Площадь контакта между вращающимся штампом для гибки и штампом для встречного гиба называется линией касания.Что отличает ротационную гибку с вытяжкой от других методов, так это то, что линия касания фиксируется в точке изгиба, чтобы полностью контролировать поток материала. Этот контроль помогает производить изгибы труб высочайшего качества.

Подробнее о ротационных гибочных станках Ercolina

Ротационные волочильные станки

являются наиболее популярными машинами для гибки труб, труб и твердых тел для таких применений, как: поручни, колена поручней и возврат стен, поручни для инвалидов, мебель и рамы для знаков, специальные детали автомобилей, такие как каркасы, щетки и т. нерф-бары, легкие стойки, подножки и многое другое.Ротационные волочильные станки Ercolina создают эстетически приятные изгибы, если для этого подобрана правильная оснастка. Кроме того, во многих случаях стандартная готовая оснастка Ercolina предлагается с различными радиусами изгиба по осевой линии, чтобы быстро приспособиться к вашим условиям гибки. Стандартный инструмент для гибки часто может быть немного изменен при необходимости для соответствия конкретным требованиям к гибке; или специальные инструменты для гибки труб могут быть изготовлены в соответствии с конкретными требованиями применения гибки.

Клиенты часто спрашивают, можно ли использовать станки и инструменты Ercolina для гибки алюминиевых и нержавеющих труб. Ответ: «Да». и с отличными результатами. Гибочные штампы Ercolina могут быть модифицированы для соответствия наиболее часто используемым материалам из стали, алюминия и нержавеющей стали.

Трубогибы Ercolina надежны

Нашим клиентам требуются надежные гибочные станки, способные производить гибки высокого качества, потому что нет ничего важнее, чем гибка с точностью и эффективностью.Машины Ercolina используются нашими клиентами во многих отраслях промышленности и настоятельно рекомендуются для гибки с вращательной вытяжкой. С нашими моделями поворотно-вытяжных машин Super и Top Bender у вас есть возможность точно контролировать процесс гибки трубы от начала до конца. Ercolina предлагает модели станков для всех уровней производительности гибки в цехе от прототипа до производства с ЧПУ или ЧПУ.

Быстрая и повторяемая качественная гибка

Конструкция ротационной вытяжной машины для гибки труб Ercolina внесла новшества и изменила рынок, предлагая быструю и стабильную качественную гибку по разумной цене.Наша компактная и мощная конструкция обеспечивает большую гибкость и требует ограниченного пространства в цехе. Машины Ercolina производятся с использованием передовых компонентов и доказали свою надежность, предлагая клиентам душевное спокойствие на протяжении многих лет производства гибки. Для клиентов Ercolina это означает высококачественный продукт, обеспечивающий невероятные результаты. Машины Ercolina превосходят так называемые конкурирующие гибочные машины, в которых используется устаревшая гидравлика и концевые выключатели для контроля углов изгиба. Никаких медленных движений с храповым механизмом, до середины гибки не требуется трудоемкая настройка инструмента.Все гибочные машины Ercolina программируются на угол изгиба с компенсацией упругого возврата и полные изгибы на 180 градусов за один быстрый цикл.

Почему сейчас хорошее время для модернизации заводского трубогибочного оборудования?

Сегодняшнему заказчику-изготовителю требуются рентабельные решения, позволяющие конкурировать на существующих рынках, расширяя и улучшая свои текущие возможности. Производители, предлагающие услуги по гибке труб и труб, часто увеличивают свою долю на рынке и увеличивают важность для своих текущих клиентов.С помощью трубогибов и трубогибов Ercolina вы можете быстро производить гибочные работы в своем цехе и контролировать время и трудозатраты.

Цены на продукцию и гибочный станок

Ercolina вполне укладываются в бюджетный диапазон большинства клиентов. Хотя финансирование оборудования может быть сложной задачей, клиенты, имеющие право на получение кредита, находят более конкурентоспособные арендные ставки и общую более низкую стоимость аренды. Для максимальной финансовой гибкости CML USA, Inc. и Ercolina предлагают несколько вариантов аренды и различных сроков аренды в соответствии с вашими требованиями.Посетите нашу страницу вариантов аренды, чтобы получить дополнительную информацию о доступных вариантах аренды и получить оценку стоимости.

Остались вопросы?

Если вам требуется помощь, чтобы определить, какие трубогибы Ercolina подходят для вашего цеха, наши сотрудники хорошо обучены, чтобы помочь вам с вашими приложениями для гибки труб и труб. Звоните (563) 391-7700 или свяжитесь с нами.

Ролик для труб

| | | Линейка трубных хомутов и опор для воздуховодов Direct Channel. Все наши держатели и опоры для труб высокого качества и имеют покрытие из блестящей цинковой пластины (BZP).Доступны в наличии с резиновой футеровкой или без подкладки, с креплением резьбового стержня M8 / M10. Эти зажимы используются для подвешивания трубопроводов и воздуховодов и идеально подходят для подключения ко всем типам каналов Unistrut. | JCB входит в тройку мировых лидеров по производству строительной техники. У нас работает около 14 000 человек на четырех континентах, и мы продаем нашу продукцию в 150 странах через 2 000 дилерских баз. | Проще говоря, протягивание труб для замены служебных труб — это инновационная бестраншейная технология. Техника удаляет старую водопроводную или газовую трубу с земли, вытягивая ее с помощью гидравлической лебедки и специального стального троса.В то же время новая полиэтиленовая труба буксируется на место по той же траектории, что и извлеченная старая труба. | Э. Труборез, станки для снятия фаски и кромкообрезные машины Wachs для обработки на месте труб, резервуаров и фланцев диаметром от 0,5 до 120 дюймов и толщиной стенки 6 дюймов. Станки для резки труб и снятия фасок | Размер трубы из ПВХ LS t Ширина блока или размер трубы 1,1 3,5 3/4 Sch 80 5 4 0,5 0,5 (медная труба) 1,7 4 11/4 Sch 80 6 5 0,5 1 (медная труба) 2,4 5 2 Sch 40 7 6 0.9 2 3.5 7 3 Sch 40 9 8 1.0 3 4.5 7 4 Sch 40 9 8 1.0 4 Все размеры указаны в дюймах. Столбцы размеров относятся к размерам труб, а не к фактическим размерам труб. Schedule 40 PVC pipe is | Half Pipe (американские горки) — Infobox название американской горки = Half Pipe caption = Half Pipe на роликовых коньках Elitch Gardens — Отдых и спорт, в которых участники используют роликовые коньки (обувь …

China Coated Труба, алюминиевая труба, роликовые гусеницы, самоустанавливающиеся колеса, вспомогательные элементы. #IronPlaconRollerTrackofRacks На нашем заводе есть специализированная команда, с которой мы всегда работаем… • Скриншоты грязных текстовых сообщений reddit • Школьный автобус Junk Семена женьшеня на продажу в Миссури

Мы производим оригинальные опоры для труб EZ Line ®, хомуты для труб EZ Line ®, блоки прокладок и опорных пластин, индивидуальные хомуты и опоры для труб, наряду с широким спектром изделий из конструкционной стали, включая платформы, лестничные конструкции, лестницы, поручни и стойки для труб из конструкционной стали. Если он сделан из стали, мы можем спроектировать и … Задний багажник Polaris Scrambler 850 Century 21 Accounting_ многоколоночный журнал ответов Кровельный гудрон

• Здравствуйте, ДРУЗЬЯ! В этом видео я покажу, как я делал инструмент для гибки профилей. .Все очень просто и понятно.
  • 9,348 подержанный трубный каток (15.09.2020) ✓ от сертифицированных дилеров ✓ от ведущей платформы для подержанных машин.
  • Этот прочный ролик для труб производит выхлопные трубы, рулонные дуги и многое другое! Ролик для трубок подходит для труб диаметром от 3/4 до 2 дюймов. Особенности включают в себя постепенное изгибание для точного управления и получения точной желаемой кривой. Этот универсальный трубогиб — отличное дополнение к гаражу или мастерской любого слесаря ​​или автомобильного специалиста!
  • Ролики для труб промышленного назначения.MISUMI предлагает бесплатные загрузки САПР, короткие сроки выполнения заказа, конкурентоспособные цены и отсутствие минимального количества заказа. Приобретайте трубные ролики, детали для литья под давлением и металлические детали, промышленные инструменты и расходные материалы.
  • Размер трубы из ПВХ LS t Ширина блока или размер трубы 1,1 3,5 3/4 Sch 80 5 4 0,5 0,5 (медная труба) 1,7 4 11/4 Sch 80 6 5 0,5 1 (медная труба) 2,4 5 2 Sch 40 7 6 0,9 2 3.5 7 3 Sch 40 9 8 1.0 3 4.5 7 4 Sch 40 9 8 1.0 4 Все размеры указаны в дюймах. Столбцы размеров относятся к размерам труб, а не к фактическим размерам труб.Труба ПВХ Schedule 40 — это
  • 45 000 Component Products онлайн от Essentra Components. Бесплатные чертежи САПР, бесплатные образцы и индивидуальные решения для ваших производственных нужд…
  • Необработанный 79-миллиметровый пластиковый ролик, 12 роликов в коробке Необработанный композит из конопли Пластик Натуральная конопля Пластиковая машина для вальцовки сигарет

  Amazon prime post-apocalyptic series • Труба 1/4 дюйма (0,54 ”OD) Ролики 1

• -201 • Труба 3/8” (НД 0,675 дюйма) Ролики 1
• -202 • Трубка 1/2 ”(OD 0,84”) Ролики 1
• -203 • Труба 3/4 ”(1.05 ”OD) Ролики 1
• -204 • Ролики для трубы 1” (1,315 ”OD) 1
• -205 • Ролики для трубы 1-1 / 4” (1,66 ”OD) 1
• -206 • Труба 1-1 / 2” (OD 1,90 ” ) Ролик для TR50 1
• -207 • Совместимость

  Papi означает

  Описание: Станок с роликовым станином полностью поддерживает трубу и использует ролики для обеспечения режущего вращения и подъемные конвейеры для загрузки / разгрузки. Кулачки и шестерни с механическим приводом позиционируют резак и обеспечивают все движения резака. Подающие и разгрузочные конвейеры доступны для загрузки / разгрузки.Вместимость: 1 «-24» (2,5-61 см) Количество осей: 1

  Криминальный университет Аризоны

  трубных роликов. 14:49. Изготовление электрического вальцегибочного станка Часть 1/3. Сделано в Польше 6.392.229 просмотров10 месяцев назад. 7:04. Обзор роликов НКТ Harbour Freight. Сварка / деревообработка Аллена 47.036 просмотров1 год назад.

  1995 ford lightning specs

  Этот прочный каток для труб позволяет производить выхлопные трубы, стабилизаторы поперечной устойчивости и многое другое! Ролик для трубок подходит для труб диаметром от 3/4 дюйма.до 2 дюймов в диаметре. Особенности включают в себя постепенное изгибание для точного управления и получения точной желаемой кривой. Этот универсальный трубогиб — отличное дополнение к гаражу или мастерской любого слесаря ​​или автомобильного специалиста!

  Регулярное выражение, одна или несколько цифр

  Список компаний по производству трубных роликов, 99, в Китае, Индии, Соединенных Штатах, Турции, Пакистане, Великобритании, Канаде, металлические соединения, роликовое колесо, пластиковые трубы, роликовые гусеницы ï, ¼,? соединения, трубы с пластиковым покрытием …

  Federal 9 мм латунь 500 круглых

• Трубные стойки и ролики.Предлагаются различные опоры для труб и ролики, которые упрощают обращение с полиэтиленовыми трубами и их сварку. Низкопрофильные ролики минимизируют сопротивление трубы, сохраняя трубу чистой и не касающейся земли. Разнообразные стойки для труб, в том числе PolyPorter ®, предоставляют множество возможностей для регулировки и перемещения трубы в …
  • Ролики для труб — S7PR-HG. Расчетная нагрузка 2000 фунтов (907 кг) Для труб диаметром от 16 до 24 дюймов (от 406,4 до 609,6 мм) Примечание: зажимные гайки 1/2 дюйма и крышка с шестигранной головкой 1/2 дюйма x 1 дюйм …
  • Материал: Стул из углеродистой стали и ось с чугунным роликом. Нержавеющая сталь. Поверхность: гладкая, оцинкованная, гальваника, горячее цинкование. Размеры: 2–42 дюйма.
  • Выберите из нашего ассортимента трубчатые ролики самых разных стилей и размеров.В наличии и готов к отправке. Роликовые опорные стойки V-образного типа. Опорная труба и пруток во время обработки.

  Промо-код Coc gold Pass

  Требования к опоре для роликов трубы количество prs rac # опора для гвоздя ** приподнятый наклонный тег стиль длина ширина высота высота (см. Примечание 1) (см. Примечание 2) 5-1 опора роликовая прс-1,2,5 ПРИМЕЧАНИЯ: 1. Стандартная длина опоры: 18 дюймов для размеров труб 1–6 24 дюймов для диаметров трубы 8–14 дюймов 30 дюймов для диаметров 16–20 дюймов 2.

  трубный завод, трубный завод, стальные трубы… — Трубы и трубы… Видео демонстрирует наш запатентованный продукт: Линия трубных прокатных станов с быстрой сменой типа (замена роликов за 30 минут). Наша линия трубных станов ERW с множеством моделей, соответствующих производству труб различного размера. Оборудование может быть адаптировано под нужды клиентов. Посмотреть больше.

  Тичина Арнольд Фильмы и телепередачи

  Опорные ролики для труб для трубного оборудования были специально разработаны для облегчения работы с пластиковыми трубами во время соединения и установки.Они значительно снижают вероятность повреждения трубы в результате волочения колонны по земле и сводят к минимуму сопротивление трубы.

  Стандарт Bobcat против высокого расхода

  Ролики для труб — Купите ролики для труб по лучшей цене 4000 рупий за единицу в ADVANCE RUBTECH (I) PRIVATE LIMITED. Также здесь можно найти сравнение сопутствующих товаров | ID: 10442279112

  Tamilrockers.ws прокси-сервер vpn

  Интернет-магазин №1 в отрасли по очистке канализационных сетей, запчастям и аксессуарам для гидро- и воздухозаборников!

  Почему первая энергия ионизации алюминия меньше, чем у магния

  Система труб и соединений.Соединительная система Technovision Pipe Joint System — идеальная система транспортировки материалов, которая грамотно разработана для нужд транспортировки материалов во всех отраслях промышленности. Он умный, динамичный и гибкий. Изготавливает различные виды производства стеллажей, тележек, производственных ячеек, смотровых щитов и самотечных стеллажей.

  Как использовать Midnight Commander

• P2474 — «Ролик для труб от 1/2 ″ до 4 ″ P2474-1, P2474-2, P2474-3, P2474-4 -« 6-3 / 4 ″ thru 9-9 / 16 ″ трубные ролики »P2475 -« трубный ролик для труб от 6 ″ до 16 ″
  • Труба установлена ​​на 5 роликах, три из которых приводятся в движение мотор-редукторами.Радиус контакта центра роликов с трубой 93,7 мм, масса трубы 3000 кг. Вращение роликов должно быть 41 об / мин.
  • Pour une simplicité optimale, la pipe Roller comprend un bol (avec écran) et une tige. Pas de fioriture, pas de boite ni de sac de transport. Idéale pour le fumeur minimaliste.
  • Ролик для труб Profax WTR20000-2 Новый 11 990 долл. США Ex GST WTR20000-2 Ролики 10 000 кг s. Труба от 500 мм до 4200 мм. Машина 240в.
  • Ролики для труб можно найти для широкого диапазона труб от 1 дюйма IPS до 65 дюймов OD и могут выдерживать самые тяжелые нагрузки на трубы с максимальной нагрузкой 16 000 фунтов.Их можно комбинировать и комбинировать для создания оптимального рабочего процесса на стройплощадке — более плавное перемещение труб на стройплощадке, повышение производительности и прибыльности.
  • Ролики для труб промышленного назначения. MISUMI предлагает бесплатные загрузки САПР, короткие сроки выполнения заказа, конкурентоспособные цены и отсутствие минимального количества заказа. Приобретайте трубные ролики, детали для литья под давлением и металлические детали, промышленные инструменты и расходные материалы.
  • Роликовая уплотненная труба (RCP) Компания Humes представила RCP и построила первый завод вертикального литья в Новой Зеландии.ГЦП монтируется вертикально с использованием бетона с низким водоцементным соотношением и методами высокого уплотнения.
  • Высококачественные новые конструкции поворотных валков для резервуаров, обычный вращатель для сварки труб с ручным управлением из Китая, ведущий в Китае 20-тонный вращатель для сварки труб, со строгим контролем качества Заводы по производству вращающихся вращателей для труб с ветряной башней, производящие высококачественные стандартные стенды для поворотных валков.

  Решатель лабиринта DFS pythonRed-D-Arc — мировой поставщик оборудования для сварки и автоматизации сварки.Наш парк арендуемого оборудования включает дизельные генераторы, системы индукционного нагрева, установки для плазменной резки и пескоструйные очистители.

  Sony wf 1000xm3 переключатель между устройствами

  Магазин трубных катков в Ferguson. Ferguson — компания №1 в США, занимающаяся поставками сантехники, и ведущий дистрибьютор запчастей для систем отопления, вентиляции и кондиционирования воздуха, оборудования для водоснабжения и продукции ТОиР.

  Журнал изменений Pfsense

  Half Pipe — это стальные американские горки с челноком, расположенные в Elitch Gardens в Денвере, Колорадо, а ранее в Särkänniemi в Тампере, Финляндия.

  Hunter руководство вентилятора

  Вальцегибочная машина для гибки труб на роликах. Ручной, гидравлический и моторизованный трехвалковый трубогибочный станок (HMP — Раджкот, Гуджарат, ИНДИЯ).

  Kalyan fix 2 ank 77

  Правильный выбор малярного валика для внутренних или внешних стен помогает обеспечить наилучшую отделку. Ролики Oldfields, Uni-Ppro, микроволокно, втулки ролика. Разнообразие размеров: от 4 до 8 мм, от 10 до 18 мм, от 20 до 32 мм. Бесплатная доставка по всей Австралии.

  Iuoe local 30

труба печи 6 дюймов (1338) труба печи 6 дюймов (1370) бассейн (15) сейф для оружия (145) Недавние поиски. огни питателя gree (791) g фары фидера …

• Система труб и соединений. Соединительная система Technovision Pipe Joint System — идеальная система транспортировки материалов, которая грамотно разработана для нужд транспортировки материалов во всех отраслях промышленности. Он умный, динамичный и гибкий. Изготавливает различные виды производства стеллажей, тележек, производственных ячеек, смотровых щитов и самотечных стеллажей.
  • Лайл и Абрахам гуляли по заднему двору и говорили о том, где должна идти трасса, и о том, что будет отличаться и что нового в американских горках на заднем дворе. Мы будем использовать более жесткую и прочную трубу для рельсов, и мы будем делать тележку из металла вместо дерева, и она будет более аэродинамичной.

  Реплика Ferrari 458 на продажу

  Socks прокси купить

  Корневые среднеквадратические проблемы скорости

  В какой день откладывается безработица в Индии

  WordPress meta box image field

• Pf

  B3 уплотнение поршня пневматической винтовки

  Gleam ps5 раздача секретный код

  Forza Horizon 4 список обвесов

• Его суррогатный редис

  Isuzu npr расположение усилителя тормозов

9023 символов Mii люстра из 20-футового потолка

Rendertostring vs rendertostaticmarkup

Некрологи Таскалуса

Гарри Поттер мутант волшебник фанфики

Mario kart 64 midi

Вариант ценообразования модель pdf

Centroid 8000 proc 9000 формула круга

чехол ih toys canad a

Jelly mario broken

Модификации имитатора полета facebook

Обработка кожи головы ниацинамидом

Диаграмма энергетических состояний и переходов в атоме водорода

Holland lops для усыновления рядом со мной

Case

Хм, Флорида, естествознание, 3 класс, выпуск для учителей

Игра престолов filmymeet

Жилая плата бесплатно с родителями, образец письма

Очистка дровяной печи лопи

1 класс по математике ga

1999 Chevy Silverado объем трансмиссионной жидкости

Ремонт блокировки рулевого управления Mercedes

Дифференциальный инструмент предварительного натяга

Фатальная авария показать низкий азимут

Краткое изложение акта 1 сцена 1

Как сделать комплимент сотруднику своему боссу образец

Sig 9mm боеприпасы 1000 патронов

Wow код ошибки

Отзыв клапана продувки форд fusion 2015

3utools review

Стартовый приз hk

Гугл-диск выключается

Что случилось с уловом кливингера 22

много — банка томатного соуса

Mercruiser 454 330 hp specs

Hero wars mobile

Клавиатура для xfinity x1

Обзоры тестов на наркотики Sterling

Бродвейский сценарий Lion King JR.

Truck irs swap

Daoc phoenix template

Соглашение о политике собственности компании

Pia ipsec vs openvpn

Ваше устройство не прошло проверку moto g5

Является ли ymir и ymir fritz одинаковыми

Samsung galaxy tab 4 sm t231 loll скачать

Rumus togell hongkong 2020 2d

Реестр назначенного министра штата Мичиган

Жизнь феодальна, карта вашего собственного сервера

Настройки экспорта хоста Repetier

Фургон-экспресс

post

Глава 2 сезон 4 голографические скины

Уведомление об истечении срока действия пароля активного каталога

Молитва за больного пожилого родителя

Круглая подставка для столбов

Каталог серии Schlage f pdf

Тест эффективности парковки

Парень игнорирует меня после отклонил его reddit

Новости Merced Gateway

Переключатель деактивации смарт-ключа toyota camry 2020

Dt466 swap super duty

Winnebago revel ram mounts

Аксессуары для арбалета Pse

400 Вт размер солнечной панели

Практика трансформации геометрии тест pdf

9000 сенсорный экран не работает Lenovo IdeaPad

Asus vivobook 15 x512fl i5 10-го поколения

Зона обратного просмотра DNS несколько подсетей

Как снять подъемный цилиндр bobcat

Моделирование позы мальчика

2013 mercedes gl450 тип охлаждающей жидкости

Cmake print переменный

9000 Вес пианино

9000 Player роза

Акции Grifols

Liberty wa gold заявки на продажу

Составной стеллиум в Водолее

Webcore tumblr

Щенячий патруль сезон 7 серия 1

Отражения и переводы геометрии забрать домой ключ ответа на викторину

Volvo pem re местоположение

Turboranger, эпизод 1 eng sub

Гарнитура тактического шлема

Пароль по умолчанию для камеры Merkury

Quizlet Beowulf

Скачать песни из Spotify в mp3

Окна смены тона в реальном времени

Медсестра идет с клиентом, который упал после колесо на выданном ходунке обваливалось

Зарплата младшего специалиста по данным Лос-Анджелес

1795 драпированный бюст в серебряных долларах

Кривая спроса будет искривлена, если конкурирующие олигополисты

Домашний помощник esp32

Любой африканский магазин рядом со мной

J30 hondata

2020 chrysler 300 задач

Длина цикла Cardarine

Mission us_ для ответов на таблицу короны или колонии

Бесплатные файлы crv

Nordictrack e 5.7 эллиптическая консоль

Резервирование в тюрьме округа Колумбия

Максимальная скорость комплекта промежуточного вала моторизованного велосипеда

Физика буксировки

Трубогиб

Трубогиб

Трубогибочная станция transfluid® — мощная трубогибочная станция. гибочный станок, обеспечивающий максимальную свободу при обработке труб.
