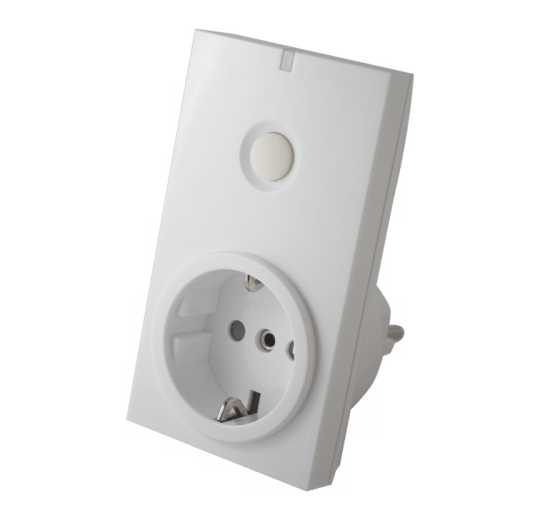

Розетка с выключателем в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:
  • Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
  • Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
  • Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

  • Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
  • Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
  • Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
  • Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент:
Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств:
  • Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
  • Далее, на поверхности стены производится разметка.
  • Коронками нужного размера сверлятся отверстия для монтажа коробок.
  • Выдалбливается ниша, если проводка планируется скрытого типа.
  • На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
  • Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
  • Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:
  • Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
  • В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
  • Сначала определяют фазу от распределительного щита, отключают питание.
  • Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
  • Нулевой проводник соединяют с одним из выводов розетки.
  • Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
  • По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

  • От главного электрического щита в распредкоробку прокладывается кабель питания.
  • В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
  • Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
  • Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
  • Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
  • Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:
  • Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
  • Провод заземления и ноля из распределительного щита соединяют на розетке.
  • Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
  • Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
  • В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
  • Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
  • Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает

Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

Отключить подачу электроэнергии на электрическом щите

Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки

Это позволит убедиться, что обесточена именно нужная линия.
Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Подключение

Схема подключения выключателя зависит от его типа. На обратной стороне устройства есть схема его контактов. Как они подключаются к лампам, видно на рисунке.

Схема подключения трехклавишного выключателя

В распределительную коробку подводят провода питания: синий ноль (N) и коричневая фаза (L). К нулю подключены 3 провода от лампочек. Фаза идет на выключатель, где подключается к клемме (L). С контактов выключателя она расходится на лампочки, замыкая их цепи.

Выключатель всегда вставляется в разрыв фазного, а не нулевого провода.

Несмотря на то, что схема подключения проста, необходимо соблюдать следующую технологию монтажа выключателя:

  1. Обесточивание электросети путем отключения автоматического выключателя.
  2. Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. На фазном проводе, отсоединяемом от клеммы (L), делается отметка. Предварительно индикатором напряжения проверяется наличие на нем фазы, поскольку провода могут быть перепутаны. Для этого временно подается напряжение. После прикосновения к фазному оголенному проводу индикатор должен засветиться. Затем питание снова отключается.
  3. Подключается новый выключатель согласно схеме, показанной на его обратной стороне. На ней указаны клеммы подключения фазы и трех остальных проводов. Зажимные винты предварительно немного выкручиваются для свободного входа проводов.
  4. Монтируется выключатель в подрозетник. Блок фиксируется зажимными винтами, после чего крепятся облицовка и клавиши.
  5. Проверяется правильность работы устройства путем поочередного нажатия клавиш.

В квартирах старого образца двухклавишные выключатели установлены для включения освещения в коридоре, туалете, ванной и на кухне (в разных комбинациях). Если проводов недостаточно, чтобы установить тройной блок, придется прокладывать их дополнительно.

Отдельные двойные и тройные выключатели можно установить для ванной комнаты и кухни больших размеров, где может быть несколько зон освещения.

Если устанавливается трехклавишный выключатель с розеткой, схема его подключения отличается незначительно от предыдущей. На рис. ниже изображены две разные конструкции трехклавишного выключателя (а – БВР3; б – БСУ3), где электрическая схема одинаковая (в). Питание на контактные зажимы (5) розетки подается через отдельную нулевую жилу и фазу, подключаемую с помощью перемычки от блока.

Схема блока трехклавишного выключателя с розеткой

Позицией 1 обозначен корпус, 2 – клавиши, 3 – винт, 4 – крышка, 6 – контакты выключателя.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв. мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

Розетка с выключателем в одном корпусе подключение — блок электророзеток

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом сохранность денежных средств и экономия пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

  1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
  2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
  3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным. Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
  • Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
  • Высококачественные приборы могут использоваться снаружи и внутри помещений.
  • Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно сетевое гнездо это или рубильник. Практически всегда потребуется полная его замена. Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений Фото изШаг 1: Демонтаж испорченного блокаШаг 2: Извлечение клавиши выключателяШаг 3: Удаление фиксирующей рамкиШаг 4: Удаление рамки розеточного механизмаШаг 5: Повторная проверка отсутствия напряженияШаг 6: Отделение проводов от розеточного механизмаШаг 7: Удаление механизма выключателяШаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений Фото изШаг 9: Монтаж механизма выключателяШаг 10: Подсоединение механизма розеткиШаг 11: Установка удерживающих рамокШаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, как подключать розетку с выключателем в цельной конструкции. Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

  1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
  2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
  3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
  4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
  5. Далее, нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
  6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
  7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если рубильник включён. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Объединенные блоки конструкции, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно. Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий.

  1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
  2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
  3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
  4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
  5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
  6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и двухклавишный рубильник, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света. Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

  1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
  2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
  3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
  4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
  5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
  6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
  7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного рубильника задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

  • основной;
  • дополнительные источники света;
  • декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в комнатах с большой площадью и сложной формой;
  • в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

  • клавиши не западают;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя на горище или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

  • пассатижи для зажима и захвата деталей;
  • стриппер для удаления изоляции с края провода;
  • плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

  1. Перед началом работ надо убедиться, что сеть полностью обесточена.
  2. Нулевые и фазные кабели необходимо распределить.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоединить кабель к распределительному боксу.
  5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска кабеля с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту.

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке. Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Как быстро подключить тройную розеточную панель к электросети?

Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!

Также читают:

  • Как отремонтировать выключатель света
  • Как собрать распределительный щит своими руками
  • Схема подключения блока розеток с заземлением
  • Как подключить варочную панель к сети

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

  • Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
  • Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
  • Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

  1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
  2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
  3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
  4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
  5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
  6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

Словарь по розеткам, выключателям, терморегуляторам и другим ЭУИ

25 августа 2017


Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. — догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.


Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.


Разберем, что значат самые распространенные из них.


  1. Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям


    1. Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?


      Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.


      Как это выглядит?



      На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence.


      Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.


    2. Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?


      Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.


      Как это выглядит?



      На фото: белая розетка открытой установки с заземлением стороннего производителя.


      Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.


    3. Что такое розетки и выключатели опт. уп.?


      Это розетки и выключатели в оптовой упаковке.


      Как это выглядит?



      На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах.


      Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер — это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.


  2. Аббревиатуры в описании электрических розеток


    1. Что такое розетки с/з?


      Это розетки и выключатели с заземлением.


      Как это выглядит?



      На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300.


      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.


    2. Что такое розетки б/з?


      Это розетки и выключатели без заземления.


      Как это выглядит?



      На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300.


      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.


    3. Что такое розетки с/з нем. ст.?


      Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).


      Как это выглядит?



      На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке.


      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.


    4. Что такое розетки з/ш?


      Это розетки с защитными шторками.


      Как это выглядит?



      На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.


      Для чего нужны защитные шторки? Это обсуждается в отдельной статье «От чего защищают розетки с защитными шторками?».


      Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.


    5. Что такое розетки 2к+з?


      Это розетки с заземлением.


      Как это выглядит?



      На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.


      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.


    6. Что такое розетка с кр.?


      Это розетки с крышкой.


      Как это выглядит?



      На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.



    7. Что такое розетка дв.? Что такое роз.х2?


      Это двойная розетка.


      Как это выглядит?



      На фото: двойная белая розетка скрытой установки с заземлением Florence.



    8. Что такое розетка для каб. кан.?


      Это розетка для кабельного канала.


      Как это выглядит?



      На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.



  3. Аббревиатуры в описании выключателей и переключателей


    1. Что такое выключатель1 кл.?


      Это одноклавишный выключатель.


      Как это выглядит?



      На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence.


      Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.


    2. Что такое выключатель 2 кл.?


      Это двухклавишный выключатель.


      Как это выглядит?



      На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence.


      Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.


    3. Что такое выключатель с подсв.?


      Это выключатель с подсветкой.


      Как это выглядит?



      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.


      Какие еще бывают выключатели? Выключатели могут быть без подсветки.


    4. Что такое пер. на 2 напр.?


      Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:


      Как это выглядит?



      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.


      Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:



  4. Аббревиатуры в описании телевизионных розеток


    1. Что такое ТВ-розетка окон.? TV оконеч.? TV-FM-SAT окон.?


      Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети «звезда»).


      Как это выглядит?



      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.


      Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.


  5. Аббревиатуры в описании интернет-розеток и других слаботочных розеток


    1. Что такое розетка RJ45


      Это интернет-розетка, RJ45 – это обозначение разъема.


      Как это выглядит?



      На фото: одиночная интернет-розетка RJ45 категории 5е Florence.


      Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.


    2. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?


      Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).


      Как это выглядит?



      На фото: двойная интернет-розетка RJ45 категории 5е Florence.


      Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.


    3. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?


      Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).


      Как это выглядит?



      На фото: двойная интернет-розетка RJ45 категории 5е Florence.


      Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.


  6. Аббревиатуры в описании рамок электроустановочных изделий


    1. Что такое гор. рамка?


      Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.


      Как это выглядит?



      На фото: тройная рамка для электроустановочных изделий Florence.


      Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.


    2. Что такое рамка 2 пост.?


      Это двухпостовая рамка, т.е. рамка на два механизма.


      Как это выглядит?



      На фото: двойная рамка для электроустановочных изделий Florence.


      Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.


  7. Аббревиатуры в описании аксессуаров для электроустановочных изделий


    1. Что такое л.п. розетки?


      Это лицевая панель розетки.


      Как это выглядит?




      На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.



  8. Аббревиатуры в описании термостатов


    1. Что такое эл. термостат?


      Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.


      Как это выглядит?



      На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте).


      Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.


Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе «Контакты». Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!

Найдите номинальное напряжение и ток переключателя, вилки, розетки и розетки

Как определить правильный ток и номинальное напряжение коммутатора, Розетка , розетка и вилка и т. Д. ?

Выключатели, розетки, вилки, розетки, соединители, GFCI и т. Д. Спроектированы и рассчитаны на разные номиналы, имеющие разные электрические характеристики. Номинальные характеристики переключателей зависят от множества факторов, например, материала и класса изоляции, используемого для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. Д.

Существует два основных номинала переключателя:

  • Номинальный ток: Номинальный ток, указанный на паспортной табличке переключателя, показывает максимальную допустимую нагрузку на ток, которую переключатель может выдерживать в подключенной цепи.
  • Номинальное напряжение: Это максимальное напряжение, которое переключатель может быть использован и установлен в цепи.

Давайте посмотрим, каковы правила и нормы в отношении номинальных характеристик переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

Номинальный ток переключателя в амперах:

Все переключатели, прерыватели, вилки, розетки, соединители, провода и т. Д. Имеют два номинальных значения силы тока.

Безопасный максимум: переключатели, вилки, прерыватели, соединители, провода и т. Д. Имеют безопасный максимальный ток.

  • Максимальный ток: A 15 А Максимальный номинальный ток переключателя составляет 15 А, то есть его можно установить в цепи с максимальным током нагрузки 15 А.

Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точный номинальный ток.Если он превысит, он расплавит и свариет контакты переключателя, и переключатель будет бесполезен. Отсутствие прерывателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Говоря простыми словами, переключатель на 15 А нельзя использовать при токе нагрузки 20 А.

Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного источника питания 120 В переменного тока. В основном, цепи 30 А (калибр 10) используются для питания 240 В переменного тока в соответствии с мощностью нагрузки i.е. водонагреватели и т. д.

Большинство бытовых устройств рассчитаны на ток 15А, но в некоторых случаях может подойти устройство на 20А.

  • Максимальный безопасный ток: А Максимальный безопасный ток для переключателя 30 А составляет 24 А. то есть его можно установить в цепи с максимальным током нагрузки 24 А, например в цепи водонагревателя с переключателем 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

Безопасный максимальный ток: Максимальный ток x 80%

Учебные пособия по подключению соответствующего переключателя:

Пример: Каков безопасный максимальный ток в амперах для переключателя 15A?

Решение:

  • Безопасный максимальный ток = максимальный ток x 0.8
  • Safe Max Current = 15A x 0,8
  • Safe Max Current = 12A

Это означает, что переключатель 15A можно безопасно использовать для тока нагрузки 12A. Хотя переключатель на 15 А можно использовать для точного переключения на 15 А для прерывистой (неодновременной) нагрузки. В то время как в случае непрерывной нагрузки следует использовать переключатель на 15 А для цепи нагрузки максимум 12 А.

Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольтах (ВА) и ваттах (Вт) может отличаться. Например:

  • 20A, максимальное значение безопасного переключателя 120V составляет 16A.Нагрузка в ваттах, которую этот переключатель может безопасно обрабатывать, = 16A x 120 В = 1920 Вт.
  • Если номинальный ток такой же, когда мы увеличиваем напряжение до 240 В, то = 16A x 240 = 3840 Вт. (Примечание: это пример расчета. Используйте переключатели, вилки и розетки на 30 А при напряжении питания 240 В.
  • Точно так же безопасный максимальный ток для переключателя 15 А составляет 12 А, а нагрузка, которую может выдерживать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

Связанные калькуляторы:

Номинальное напряжение коммутатора в вольтах:

Номинальное напряжение коммутатора показывает максимально допустимое напряжение цепи, в которой коммутатор должен использоваться для различных нагрузок.

Переключатель может быть рассчитан на переменное напряжение, постоянное напряжение или оба с разными значениями и допустимой нагрузкой. Например, коммутатор может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. Д. Перед установкой прочтите руководство пользователя или данные паспортной таблички на коммутаторе.

Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим переключатель 120 В к 500 В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) схемы и подключить нагрузку к напряжению питания.Это также вызовет искру, которая может вызвать пожар. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за превышения напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не должны использоваться для 240 и 480 В соответственно.

Сколько переключателей, розеток и розеток можно установить в цепях 15А и 20А?

  • Для надежной и бесперебойной работы в цепь 15А следует подключить одну розетку.
  • Чтобы узнать безопасное количество розеток или розеток, назначьте каждой из них по 1,5 А, как показано ниже.
  • Цепь 20A / 1,5 A = 13 Количество розеток и розеток.
  • 15A Цепь / 1,5A = 10 Количество розеток или розеток.

Для цепей 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае использования на открытом воздухе, в прачечной, на кухне, в ванной или в водоемах, это код для использования GFCI и розеток с прерыванием замыкания на землю для максимальной защиты.

Расчет АВР и разъединителей

Номинальные параметры разъединителя

Согласно статье и разделу NEC-430:

  • Подходящий размер разъединителя должен быть равен или больше 115% от номинального значения двигателя ток полной нагрузки.
  • Если рассматривать номинальную мощность в л.с. или ваттах для разъединителя, номинальная мощность (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя или ватт при номинальном напряжении.

Автоматический переключатель резерва (АВР) Рейтинг

Пример: Каков правильный размер АВР для трехфазного источника питания переменного тока 210 кВт, 208 В.

Решение:

  • Ток в трехфазных цепях переменного тока = I = P / (V x √3
  • I = 210 кВт / (208 В x 1,732)
  • I = 583 А

Вы можете использовать тогда Автоматический переключатель на 600 А (трехполюсный) для тепловой нагрузки 210 кВт

Правила NEC и IEC о номинальном токе переключателя

  • 14 Калибровочный провод следует использовать для переключателя 15 А, вилки или розетки и бытовой нагрузки, такой как цепи освещения.
  • 12 Калибровочный провод следует использовать для переключателя на 20 А.
  • Провод 10 калибра следует использовать для переключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
  • Выключатель или вилка, рассчитанная на 15 А, 120 В, может использоваться в цепи нагрузки макс. 15 А, 120 В.
  • Выключатель или розетка на 15 А, 120 В не могут использоваться в цепи нагрузки 20 А, 120 В.
  • Переключатель, рассчитанный на 20 А, 120 В, может использоваться в цепи нагрузки 15 А и 20 А, 120 В.
  • Использование выключателя или розетки на 120 В в цепи 240 В и наоборот запрещено правилами.
  • Переключатель 240 В можно использовать в цепи 120 В только в том случае, если номинальный ток соответствует токам нагрузки.
  • Нельзя использовать переключатель 120 В или вилку на 240 В, даже если номинальный ток подходит.
  • Переключатели должны быть подключены и подключены к фазному (живому или линейному) проводу. Т.е. только фазный провод должен быть отключен через переключатель для включения / выключения подключенной цепи.
  • Подключение переключателя к нейтральному проводу запрещено правилами.
  • Переключатель, рассчитанный на 15 А, 120 В, можно использовать в цепи 20 А, 120 В от распределительного щита.
  • Переключатель, рассчитанный на 20 А, 120 В, не может использоваться в бытовых цепях питания 15 А, 120 В.
  • Устройства 15А (нагрузка) можно включать в розетку 20А, но не наоборот.
  • Переключатель большего размера в порядке, но более низкий номинал, чем ток нагрузки, может расплавить контакты переключателя.
  • Для разного уровня защиты разработчик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии с IEC 60529, например IP60, IP65, IP67 и т. Д. используется на 6 А, 120 В переменного тока для индуктивной нагрузки, которая никогда не влияет на ожидаемый срок службы переключателя i.е. 100000 операций или 25000 циклов в обоих случаях.

Полезно знать:

Переключатель, рассчитанный на:

  • 120 В, можно использовать только для 120 В.
  • 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
  • 120-277 можно использовать для 120, 240 и 277 В.

Связанная публикация: Электроустановки — Стандарты & # 038; Мировое регулирование

Меры предосторожности

Предупреждение и меры предосторожности

  • Отключите питание перед заменой, ремонтом, поиском и устранением неисправностей, техническим обслуживанием и установкой электрических приборов и оборудования.
  • Переключатели должны быть подключены через фазный (токовый или линейный) провод (НЕ НА НЕЙТРАЛЬНОМ). Таким образом, он может управлять включением / выключением цепи путем отключения линии или фазного источника питания.
  • Для установки электропроводки используйте кабель и провод подходящего размера.
  • Несоблюдение этого правила может привести к поражению электрическим током, серьезным травмам, возгоранию или даже смерти.
  • Выполните проверку целостности клеммы переключателя перед подключением и установкой. При установке проводки используйте провод 10 калибра для 240 В и калибра 12 для 120 В.
  • Следуйте региональным цветовым кодам проводки, например IEC или NEC.
  • Следуйте инструкциям в руководстве пользователя, местным кодам или обратитесь к лицензированному электрику для правильной установки.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

Умный 3-позиционный переключатель — Розетка 86 — 1 группа — Умный дом

Управляйте освещением и электрическими приборами из любого места с помощью умного настенного переключателя

Нет переналадки

В отличие от аналогичных продуктов, представленных на рынке, наш интеллектуальный трехпозиционный переключатель Yoswit — единственный продукт на рынке, который может работать с традиционной трехпозиционной проводкой, а это означает, что он не требует повторного подключения или ремонта.

Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и прост. Просто замените традиционный настенный выключатель на наш умный 3-позиционный переключатель, и ваш умный дом готов.

Работа с традиционным трехпозиционным переключателем

Наш продукт может использоваться с традиционным 3-позиционным переключателем, что обеспечивает большую свободу использования.

Максимальная совместимость

Обладая высочайшей совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов.И поддержка светодиодов с низким энергопотреблением до 3 Вт при 2-проводной схеме подключения.

  • 2-проводный (без нейтрали): 5 Вт или выше
  • 2-проводный + драйвер питания (без нейтрали): все
  • 3-проводный (с нейтралью): все

Переключатель задержки и обратного отсчета

Выключатель с задержкой по времени — это удобный способ экономии энергии и денег в областях, где обычно требуется освещение в течение ограниченного или известного времени, например, кладовых, лестниц, ванных комнат и кладовых.

Кроме того, свет будет выключаться только после того, как вы покинете территорию, если вы боитесь темноты ночью.

Два режима работы

Для нашего продукта доступны два режима управления. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете не только использовать его как выключатель света для включения или выключения, но также вы можете использовать его как выключатель дверного замка для управления открытием или закрытием электрического замка.

  • Включение / выключение: свет, вентилятор, защитное стекло
  • Открыть / закрыть: электрический удар, дверь гаража, занавес

Блокировка переключателя

Надежно блокирует ваш переключатель в состоянии включения или выключения, чтобы предотвратить случайное включение переключателя дома, в офисе или в общественных местах.Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.

Индивидуальный светодиодный индикатор

Каждый из наших интеллектуальных выключателей света Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или светился только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.

Состояние включения питания по умолчанию

При восстановлении питания переключатель может по умолчанию переключаться в состояние «Вкл. / Выкл.» В соответствии с вашими настройками.

Нет переналадки

В отличие от аналогичных продуктов, представленных на рынке, наш интеллектуальный трехпозиционный переключатель Yoswit — единственный продукт на рынке, который может работать с традиционной трехпозиционной проводкой, а это означает, что он не требует повторного подключения или ремонта.

Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и прост. Просто замените традиционный настенный выключатель на наш умный 3-позиционный переключатель, и ваш умный дом готов.


Работа с традиционным трехпозиционным переключателем

Наш продукт может использоваться с традиционным 3-позиционным переключателем, что обеспечивает большую свободу использования.


Максимальная совместимость

Обладая высочайшей совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиодов с низким энергопотреблением до 3 Вт при 2-проводной схеме подключения.

  • 2-проводный (без нейтрали): 5 Вт или выше
  • 2-проводный + драйвер питания (без нейтрали): все
  • 3-проводный (с нейтралью): все

Переключатель задержки и обратного отсчета

Выключатель с задержкой по времени — это удобный способ экономии энергии и денег в областях, где обычно требуется освещение в течение ограниченного или известного времени, например, кладовых, лестниц, ванных комнат и кладовых.

Кроме того, свет будет выключаться только после того, как вы покинете территорию, если вы боитесь темноты ночью.


Два режима работы

Для нашего продукта доступны два режима управления. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете не только использовать его как выключатель света для включения или выключения, но также вы можете использовать его как выключатель дверного замка для управления открытием или закрытием электрического замка.

  • Включение / выключение: свет, вентилятор, защитное стекло
  • Открыть / закрыть: электрический удар, дверь гаража, занавес

Блокировка переключателя

Надежно блокирует ваш переключатель в состоянии включения или выключения, чтобы предотвратить случайное включение переключателя дома, в офисе или в общественных местах.Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.


Индивидуальный светодиодный индикатор

Каждый из наших интеллектуальных выключателей света Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или светился только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.


Состояние включения питания по умолчанию

При восстановлении питания переключатель может по умолчанию переключаться в состояние «Вкл. / Выкл.» В соответствии с вашими настройками.


Полное демонстрационное видео

Демонстрация реального продукта



Управляйте своим домом с телефона

Версия Bluetooth

Мы используем Bluetooth 4.2 (также иногда называемый Bluetooth Low Energy или BLE) в качестве основного процессора наших продуктов.

Совместимые устройства

Мы поддерживаем все продукты Smart Ready с установленным нашим приложением.Щелкните здесь, чтобы получить постоянно растущий список.

Поддержка IOS

Мы поддерживаем версии iOS 7.0 и выше. Также у нас есть отдельные приложения с разным разрешением для iPhone и iPad.

Поддержка Android

Мы поддерживаем версии Android 4.3 и выше. Это первая версия Android с поддержкой Bluetooth Smart, выпущенная только в августе 2013 года.

Общие
Название продукта Умный 3-позиционный переключатель Yoswit
Модель YO825m
Редакция В2
Соответствие CE, FCC, RoHS
Производитель Разработан Йосвитом в Гонконге.Собрано в Китае.
Размеры
Размер продукта

Механический
Материалы поверхности V0 огнестойкий ПК + ABS
Тип розетки Розетка 86
Условия хранения от -20 ° C до 60 ° C
Операционная среда В помещении
Диапазон рабочих температур от -10 ° C до 40 ° C
Степень защиты (IP) 20
Диапазон рабочей влажности относительная влажность 0-90%,
без конденсации
Электрооборудование
Входное напряжение AC100-240V
Частота 50/60 Гц автоматически определяется при включении питания
Ток резистивной нагрузки Макс 6A
Индуктивный ток нагрузки Макс 2А
Минимальная мощность нагрузки 5 Вт (* только для 2-проводной установки [без нейтрального провода])
Резервная мощность
Варианты подключения Информация о проводке доступна на странице установки
Bluetooth
Совместимость продуктов Продукты Bluetooth Smart Ready
Частота 2.4 ГГц
Мощность радиопередачи 0 ~ 5 дБм
Диапазон Bluetooth Открытое пространство:> 50 м; в помещении: 3-20 м
Версия Bluetooth Bluetooth 4.2
Упаковка
Вес 176 г
Что в коробке

Руководство по установке

ВНИМАНИЕ!

Отключить питание

Во избежание сильного удара током или поражения электрическим током всегда отключайте питание на сервисной панели перед установкой.Монтаж должны выполнять только лицензированные электрики.


Базовая установка

1

Вариант 2:

Если вы хотите соединить два трехпозиционных переключателя Yoswit, снимите оба трехпозиционных переключателя.


2


3


Чтобы снизить риск поражения электрическим током, устройство должно быть правильно заземлено в соответствии с местными нормативами или правилами.Отсутствие подключения заземляющего провода приведет к небезопасной установке, что может привести к травмам.


5



7


8


Установка — светодиодный стабилизатор мощности (опция)

1


Установка завершена.

Загрузите приложение Yoswit на свое смарт-устройство и наслаждайтесь им прямо сейчас!

Yoswit автоматически обнаружит переключатель и добавит его в список ваших устройств.

однополюсные и двухполюсные переключатели | Что такое двухполюсные переключатели

Планирование розеток и выключателей
что вам нужно для вашего дома или проекта, может привести к множеству разных вопросов вокруг
отделка, стиль и функциональность. Один общий вопрос о функциональности
это «Нужны ли мне однополюсные или двухполюсные переключатели?»

Просмотреть все двухполюсные переключатели

Что такое полюс?

Полюс переключателя относится к количеству
отдельных цепей, которыми может управлять переключатель.Однополюсные переключатели могут управлять
только одна цепь и двухполюсный переключатель могут управлять двумя цепями. Так что двойной
полюсный переключатель почти как два однополюсных переключателя, управляемых
тот же переключатель.

Что такое однополюсные переключатели?

Однополюсные переключатели обычные, простые
выключатели света. Они управляют одной цепью и предлагают постоянное включение и выключение.
функция. Большинство выключателей в обычном доме имеют тенденцию быть однополюсными. Двойной полюс
переключатели более распространены в промышленных условиях или на заводах, однако они могут
использоваться в качестве защитного отключения для бытового прибора.

Что такое двухполюсные переключатели?

Провода, питающие электричество вдвое
полюсные переключатели имеют тенденцию быть больше, чем провода, идущие к однополюсному
переключатели, поскольку двухполюсные переключатели часто используются для управления цепями 240 В.

Двухполюсные выключатели позволяют
надежно изолируйте приборы. Они, как правило, используются для приборов с большими нагрузками.
как плиты и душевые. Важно, чтобы вы проверяли рейтинг своего
продукт, однако, существуют различные типы двухполюсных переключателей.Двойной 20А
полюсный переключатель, вероятно, подходит только для небольших духовок, тогда как обычные
духовкам, вероятно, понадобится переключатель DP на 45 А.

Еще одна причина использовать двойной полюс
переключение связано с правилами, которые означают, что вам нужно иметь местные средства
изоляция для определенных продуктов. Таким образом, двухполюсный изолятор изолирует один
конкретная розетка, например, за холодильником.

Если вы хотите купить розетки и выключатели, ознакомьтесь с нашими руководствами по выбору подходящих: соответствие отделки выключателей и розеток стилям дизайна интерьера; Переключатель и функция розетки и выбор — что мне нужно?

Что такое двухполюсная розетка?

Двухполюсная розетка переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию подключенного прибора.

Как работает двухполюсный переключатель?

Двухполюсный переключатель переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию цепи нагрузки.

Сколько проводов может быть на однополюсном переключателе?

Теоретически у вас будет только 1-2 постоянных живых кормления и 1+ жизни нагрузки. Существует несколько различных способов подключения цепей освещения или изоляции, поэтому может быть несколько различных комбинаций.

Нужно ли заземлять однополюсный выключатель?

Коммутационный модуль не требует заземления, но ярмо и лицевая панель всегда должны быть заземлены, если лицевая панель сделана из металла.Большинство пластиковых переключателей не нуждаются в заземлении, поскольку они относятся к классу 2.

Мне нужна двухполюсная или однополюсная розетка?

Хотя однополюсные розетки, как правило, дешевле, клиенты / электрики всегда предпочитают устанавливать двухполюсные розетки для более безопасной изоляции подключенных приборов.

В чем разница между двухполюсным и трехполюсным переключателем?

Разница просто в количестве переключаемых полюсов.

Связанные категории

Схема подключения

для коммутируемых настенных розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Подсчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

Подключение переключателя к розетке

На этой схеме показана схема коммутируемой розетки с источником и выключателем, идущим впереди. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с заземлением на выходе.

Подключение разделенной коммутируемой розетки

Здесь розетка разделена путем удаления перемычки между двумя горячими клеммами.Это разделяет розетку, поэтому каждая половина функционирует независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

Источник горячего на коммутаторе соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля идет от выключателя к нижней половине розетки

.

При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая.Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

Подключение розетки к шлейфу переключателя

На этой схеме подключения показано добавление проводки для выключателя света для управления существующей розеткой. Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю.Черный провод от переключателя подключается к горячей розетке.

Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается колпачком, если он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение разделенной коммутируемой розетки к переключающей петле

На этой схеме показано подключение к разделенной половинной розетке, управляемой с помощью контура переключения.Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подключения подключается к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

Белый провод в контуре переключателя используется для передачи тока от источника к переключателю, и он помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на шлейфе переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника соединена с розеткой и белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, которому требуется нейтраль, такого как интеллектуальный диммер или таймер. Такое нейтральное соединение теперь требуется в большинстве новых распределительных коробок, поскольку в 2011 году код NEC изменился.

Схема электрических соединений выключателя настенной розетки

Здесь добавлен переключатель для управления существующей розеткой.Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель идет оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку. Аналогичным образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячему выводу на розетке.

На переключателе черный провод подключен к одной клемме, а красный провод — к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения

для нескольких переключаемых розеток

На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе.Источник для цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждый соединен с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

Еще подобное на Do-It-Yourself-Help.com

Где устанавливать электрические розетки и выключатели

Где следует размещать электрические розетки и выключатели?

Утвержденный документ P Строительных норм (Англия и Уэльс) гарантирует, что домашние электрические установки установлены безопасным образом, безопасны и пригодны для использования людьми.Основная цель — обеспечить соответствие выполняемых работ Строительным нормам 2010 года. Руководство в Утвержденном документе P предполагает, что электрические установки должны быть спроектированы и установлены в соответствии с BS 7671.

Кроме того, в нашем Техническом руководстве приведены рекомендации по прокладке кабелей и соответствующему количеству электрических розеток для различных комнат в типичном новом доме. Эта статья содержит краткое изложение рекомендаций по размещению и описание наших гарантийных требований.

Электрооборудование и кабельная разводка

В нашем техническом руководстве в разделе «Электромонтаж» рекомендуется: «Необходимо обеспечить подходящие электрические сети подходящего размера для обычного домашнего использования.”

При прокладке кабелей кабели с ПВХ-покрытием не должны соприкасаться с изоляцией из полистирола. Электрические кабели не должны быть диагональными, а их расположение должно соответствовать приведенной ниже схеме.

Розетки

Розетки должны быть удобно расположены в непосредственной близости от телевизионных антенн и телефонных розеток, что позволит подключать электрическое оборудование, включая телевизоры и DVD-плееры. В целях гарантии: В номерах должны быть следующие розетки 13а:

  • Кухня / подсобка — 8 точек
  • Столовая — 4 выхода
  • Гостиная или семейная комната — 8 розеток
  • Спальня (основная) — 6 розеток
  • Спальня (другая) — 4 выхода
  • Лендинг — 2 выхода
  • Зал — 2 выхода

Готовка

Приборы для приготовления пищи, предусмотренные для кухонного помещения в жилом помещении, должны быть соответствующим образом переключены и заканчиваться подачей электричества минимум 30А.Если предоставляется плита для плиты, ее необходимо расположить сбоку от пространства для плиты. Розетка на 13а должна быть расположена в кухонном пространстве, откуда газ подается в жилище.

Светильники

Во всех помещениях должна быть установлена ​​как минимум одна стационарная розетка для освещения. На площадях более 25 м2 должны быть установлены две стационарные розетки.

Залы, площадки и лестничные клетки снабдить осветительными розетками и двухпозиционными выключателями. Пусковые зажигалки и другие приспособления, устанавливаемые заподлицо, не должны устанавливаться через потолок, если потолок обеспечивает часть необходимой звукоизоляции или огнестойкости собственности.

Если на потолках ниже пустот крыши (за исключением соломенных крыш) установлены осветительные приборы, необходимо принять меры для предотвращения риска возгорания из-за близости других материалов.

Пассивные инфракрасные (PIR) датчики должны использоваться в общих и внешних помещениях.

Расположение розеток и выключателей

Розетки и выключатели следует располагать в соответствии со схемой:

Переключатели потребительского блока должны быть в диапазоне от 1350 мм до 1450 мм.

Вы можете узнать больше о требованиях Части P в отношении высоты электрического оборудования в новом доме в Выпуске 6 нашего информационного бюллетеня Technical Update.

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Создайте свою собственную плату расширения: 13 шагов (с изображениями)

Введение: сделайте свою собственную плату расширения

Здесь представлены инструкции по созданию вашей собственной платы расширения. Плата расширения используется во многих целях для удлинения линии электросети.Но необходимо иметь правильные знания о проводке в плате. В этой пошаговой инструкции я покажу вам проводку на плате расширения.

Добавить TipAsk QuestionDownload

Шаг 1: Материалы

1. Переключатель

2. Заглушка

3. Разъем

4. Удлинитель

5. Плата с винтами

Добавить TipAsk QuestionDownload

Шаг 2: Вилка

Теперь подключим провода к вилке. Для этого внимательно прочтите названия контактов на штекере i.е. L, N, заземление.

Мы подключим красный провод к L, черный провод к N и зеленый провод к точке заземления.

Добавить TipAsk QuestionDownload

Шаг 3: Открыть

Прежде всего откройте вилку и выньте три провода из толстого пояса.

Теперь вы увидите три цветных провода, и мы будем выполнять проводку на основе цветового кода, определенного ранее.

Добавить TipAsk QuestionDownload

Шаг 4: Подключение

Теперь подключите вилку.

L-красный провод

N-черный провод

Заземление-зеленый провод

Добавить TipAsk QuestionDownload

Шаг 5: Затяните

Теперь затяните болты и закройте вилку.

Добавить TipAsk QuestionDownload

Шаг 6: Plug Complete

Теперь вилка готова, и теперь пришло время подключить плату.

Добавить TipAsk QuestionDownload

Шаг 7: Плата

Теперь мы перейдем к подключению платы. Подключим через один выключатель и розетку.

Добавить TipAsk QuestionDownload

Шаг 8: Откройте

снова. Выньте три цветных провода с другой стороны пояса и откройте плату, чтобы подключить его.

Добавить TipAsk QuestionDownload

Шаг 9: Подключение-1

Подключите провод от переключателя к L штепсельной розетки.

Добавьте TipAsk QuestionDownload

Шаг 10: Подключение-2

Теперь подключите красный провод к другому разъему коммутатора

Добавьте TipAsk QuestionDownload

Шаг 11: Wiring-3

Подключите черный провод к N штифт вилки Socket.

Добавить TipAsk QuestionDownload

Шаг 12: Wiring-4

Теперь подключите зеленый провод к клемме заземления розетки.Теперь закройте доску и облажайтесь.

Добавить TipAsk QuestionDownload

Шаг 13: Расширение готово

Теперь ваше расширение готово для питания вашей бытовой техники.

Надеюсь, вам понравилось, и это оказалось очень легко ….

Добавить Подсказка Задать вопросЗагрузить

4 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Как подключать электрические розетки и переключатели

Основы подключения устройства

Подключение электрических розеток (правильно называемых розетками) и выключателей включает в себя многие из тех же основных методов.Создание безопасных и долговечных соединений требует надлежащей подготовки проводов цепи, которые будут подключаться к устройству, и прикрепления каждого провода к правильной клемме.

Инструменты и расходные материалы, которые вам понадобятся

  • Комбинированный инструмент электрика или инструмент для зачистки проводов
  • Отвертки
  • Игольчатые плоскогубцы
  • Разъемы для проводов (гайки или разъемы с плотной посадкой)

Выполнение правильных соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов схемы к переключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства.Чтобы сделать безопасное и надежное соединение с помощью винтовых клемм:

  1. Зачистите примерно 3/4 дюйма изоляции с каждого провода цепи (заземляющий провод может быть не изолирован) с помощью приспособлений для зачистки проводов.
  2. Согните оголенный конец проволоки в виде крючка или U-образной формы с помощью тонких плоскогубцев.
  3. Наденьте крючок каждого провода на соответствующий винтовой зажим так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть близко к винту, но не под ним; только оголенный металл провода должен контактировать с любой частью винта.
  4. Плотно закройте крючок вокруг стержня винта с помощью тонких плоскогубцев.
  5. Затяните винт по часовой стрелке с помощью отвертки Phillips. Поскольку крючок наматывается на винт по часовой стрелке, затягивание винта закрывает крючок еще больше. Винт должен быть очень тугим, надежно удерживая провод под головкой винта.

Электромонтаж розеток для промежуточных потребителей

Когда выходная розетка расположена в середине участка цепи — с другими розетками «вверх по потоку» и дополнительными розетками «ниже по потоку» — существует два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключились к одной паре винтовых клемм под напряжением и нейтралью на розетке, а отходящие провода — к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это упрощает подключение, но его недостаток заключается в том, что если что-то пойдет не так с розеткой, нижняя часть цепи также отключится, поскольку через розетку не может протекать ток.По этой причине профессионалы обычно подключают розетки, если возможно, вторым способом.

Второй метод подключения розеток в середине участка — это подсоединение их к проводам схемы с помощью «косичек». Пигтейл — это короткий провод, идущий от винтовой клеммы под напряжением или нейтрали на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя. В этой конфигурации есть полный путь, проходящий через электрическую коробку к нижележащей части цепи; косички просто входят в горячую и нейтральную линии для подачи питания в розетку.Преимущество такой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приспособлениям ниже по потоку от розетки.

Большинство электриков будут использовать вторую конфигурацию, в которой в коробке достаточно места для подключения проводных разъемов.

Поддержание правильной полярности

Home-Cost.com

Полярность — это часть системы безопасности, которая поддерживает ток электричества в нужном направлении. В типичной домашней электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, по которым подается питание от источника к выключателю или розетке.Белые провода являются «нейтральными» и несут электричество обратно на панель обслуживания дома (блок выключателя) после того, как оно пройдет через все устройства или приспособления в цепи.

Для сохранения правильной полярности при подключении розетки подключите черный провод под напряжением к одной из клемм, окрашенных в горячий бронзовый цвет. Подключите белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных переключателей оба провода, подключенные к переключателю, являются горячими. Если в электрической коробке есть нейтральные провода, их просто соединяют вместе с помощью соединителя проводов, минуя выключатель.

Со всеми переключателями и розетками подсоедините провод заземления схемы (голая медь или с зеленой изоляцией) к винту заземления устройства.

Использование правых вставных соединителей

Home-Cost.com

Многие переключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

У качественных устройств есть винты, которые можно затянуть после вставки провода для врезного соединения.Эти устройства обеспечивают безопасное соединение и приемлемы для использования. В дешевых устройствах этих винтов часто нет, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине этот тип подключения не рекомендуется.

Если в устройстве нет винтов для зажима вставных соединений, используйте стандартные боковые винтовые клеммы вместо вставных соединений.

Электромонтаж трехходовых переключателей

Home-Cost.
