Высота расположения розеток и выключателей от пола: стандарты и правила

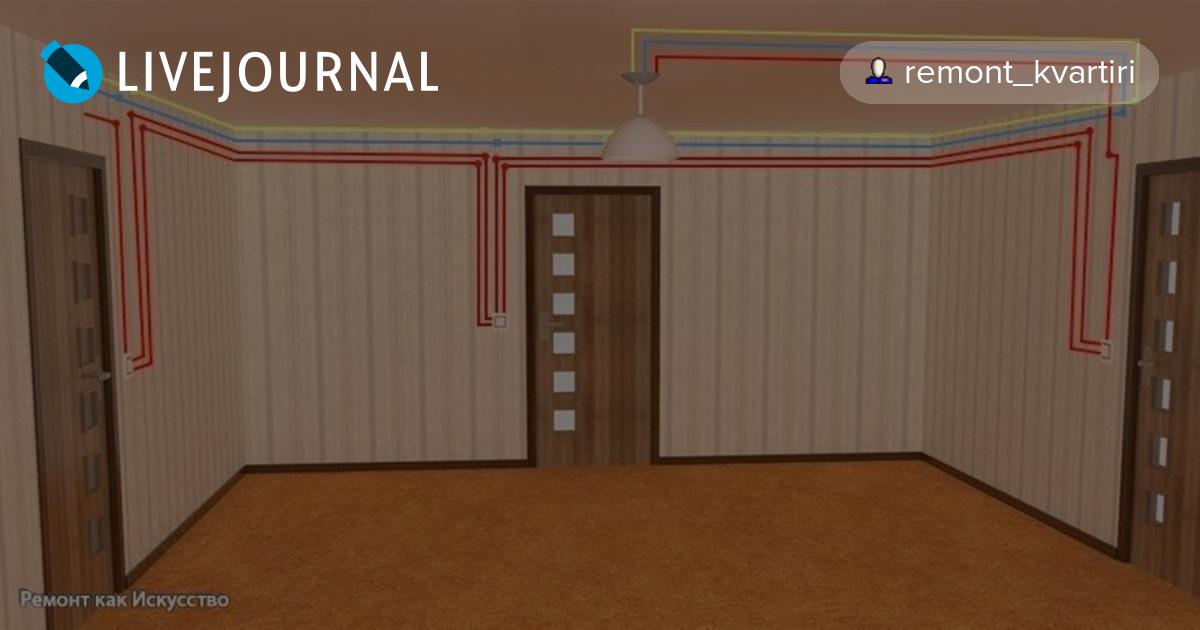

Планируя прокладку электрических кабелей по квартире или дому, собираясь ее менять, необходимо учитывать потребное количество розеток и выключателей, а также наиболее удобные места их положения.

Содержание статьи

Где должны находиться выключатели и розетки?

Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.

Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.

При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.

Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.

Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.

Выше или ниже: стандартное положение электроприборов

В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.

В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.

Поэтому «европейский» стандарт, 90 см от пола, более рационален.

Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.

Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.

Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.

Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.

Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.

Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.

Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.

Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.

Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.

А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

• удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
• безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
• длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Точки электродоступа для телевизоров и компьютерной техники

Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.

Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.

На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.

Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).

Таким образом, высота розеток для телевизора на стене может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).

Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.

В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.

Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.

При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.

Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.

Ванная комната и туалет

Стандартного положения электроприборов для этих помещений нет, здесь в первую очередь учитываются так называемые «зоны влажности», то есть места, где наиболее велик риск намокания расположенных на стене элементов, в том числе электроприборов.

Поэтому и расстояние от пола до выключателей и розеток определяется по расположению сантехнического оборудования.

Как правило, от пола до центра розетки или выключателя получается около метра, а от источника брызг электроприбор надо отодвинуть не менее чем на 50…60 см (как и в кухне).

Если в санузле имеется отдельный выключатель для вытяжки (принудительной вентиляции), выключатель для него располагают как можно ближе к самой вытяжке (вентилятору). То же касается электрического полотенцесушителя.

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.

Сколько от пола должна быть розетка?

• Категория:
• 4.2/25

На самом деле не существует в строительстве, ни каких строгих правил по количеству и месту расположения розеток и выключателей ни в квартире, ни в частном доме. Но есть два документа, в которых говориться, как и где лучше размещать розетки и выключатели. Первый документ это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра. Второй документ Правила Устройства Электроустановок в нем говориться о правилах безопасности при установке розеток и выключателей. Нормируется расстояние от розеток и выключателей до газовых трубопроводов, оно должно быть не менее 50см. В ванных комнатах разрешается устанавливать розетки на расстоянии от 60см от раковин, ванн, душевых кабин и т.д. Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30мА (устройство защитного отключения).

Евростандарт установки розеток и выключателей.

В настоящее время в «моду» прочно вошел европейский стандарт установки розеток и выключателей, по которому розетки устанавливаются на высоте 30см от пола, а выключатели на высоте 90см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, да и взрослому даже не придется поднимать руку к выключателю ведь он на высоте руки. Шнуры от электроприборов, воткнутых в розетки, лежат на полу и не мешают проходу. Удобно!

Рисунок 1. По евростандарту розетки устанавливаются на высоте 30 см, а выключатели 90 см от уровня пола.

Советский стандарт установки розеток и выключателей.

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90см от пола, а выключатели ставили на высоте 1. 6м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели 160 см от уровня пола.

Высота установки розеток и выключателей на кухне.

Каких либо запретов и ограничений по высоте установки розеток и выключатели на кухне, как и в других комнатах не существует, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. В котором написано следующее.​

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см. от дверного проема душевой кабины. Следовательно, и от раковины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.

Исходя из стандартных размеров кухонной мебели, сформировался некий стандарт по высоте установки розеток и выключателей на кухне. По которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором устанавливаются розетки для электроплиты, посудомоечной машины, холодильника, измельчителя отходов… Эта высота является оптимальной в плане доступа к розеткам, ведь подобраться к ним после установки «кухни» можно будет только снизу.

Второй уровень 110-130 см. от пола, на котором устанавливают розетки для подключения чайника, блендера, мультиварки, микроволновой печи, то есть для тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см. от пола, здесь устанавливаются розетки для подключения вытяжки и подсветки. Данная высота так же выбрана с учетом возможности доступа к розеткам. Достаточно лишь встать на стул и розетки у Вас перед глазами. А стоя на полу их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки устанавливаются на трех уровнях. Выключатели можно установить как по евростандарту, так и по советскому стандарту.

Высота установки розеток и выключателей в ванной комнате.

Ванная комната является помещением с повышенной влажностью, поэтому все устанавливаемые в ванной розетки должны быть подключены через УЗО и иметь степень защиты от влаги не менее IP44, с брызгозащитной крышкой на пружине, этого требует от нас ПУЭ и здравый смысл. Устанавливать розетки и выключатели, еще раз повторюсь необходимо на расстоянии не менее 60 см от раковин, душевых кабин. Так же не допускается установка розеток под и над раковиной. А вот высоту установки розеток нужно выбрать так, чтобы Вам было максимально удобно пользоваться такими бытовыми приборами как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см. от душевой кабины и раковины, и подключаются через УЗО, в соответствии с требованием ПУЭ.

Рекомендации по высоте установки и расположению розеток и выключателей в спальне.

Мои клиенты меня часто спрашивают где устанавливать розетки и выключатели в спальне? На основе личного опыта я даю следующие рекомендации, в основе которых заложен комфорт и удобство использования. Например, если будет установлена двуспальная кровать подойдет вариант, когда по обе стороны от кровати установлено по розетке и двухклавишному выключателю на высоте 70 см от пола. Розетки для того чтобы лежа на кровати можно было подключить к примеру телефон на зарядку а выключатели чтобы не вставая с кровати включить или выключить свет в комнате или бра.

Рисунок 5. В спальне высоту розеток и выключателей выбираем исходя из условий комфорта и удобства пользования.

В такой схеме можно полноценно управлять освещением из трех мест один выключатель традиционно устанавливается на входе а два других по обе стороны кровати как показано на рисунке. Это очень удобно!

Уважаемые посетители сайта, в заключение статьи хочу предложить Вам к просмотру видео о том, как точно не нужно устанавливать розетки и выключатели в квартире. В данном ролике приведены конкретные примеры самых распространенных ошибок во всех комнатах квартиры. Присмотр данного видео поможет избежать проблем и ошибок, ведь после монтажа все переделывать ох как не хочется!

Расположение точек электропитания, высота установки розеток и выключателей – это серьёзный вопрос, требующий планирования, составления схем, подсчетов их числа для каждой комнаты.

Если к проведению установки подойти с предварительным планированием, не придется потом разматывать кабель удлинителя, спотыкаться об переноску и подключать туда все подряд, тем самым перегружая розетку или даже сеть.

Наш материал поможет вам определить оптимальное количество электротехнической арматуры и правилами ее расположения. Также мы расскажем о всех тонкостях размещения и монтажа электроточек в квартире или доме.

Планирование и монтаж выключателей и розеток

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.

Приборы наполняют наши дома, а количество розеток остается неизменным. Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще.

Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.

С рекомендациями и нюансами расположения электротехнической арматуры ознакомит следующая подборка:

Галерея изображений Фото из Удобное расположение электротехнической арматуры Горизонтально ориентированный электроустановочный блок Необходимость в удалении от вероятного попадания воды Пределы расположения относительно газопровода Блок розеток с выключателем возле письменного стола Выключатели с управлением при помощи шнурка Напольный выключатель у входной двери в квартиру Настольный переносной выключатель

Чтобы избежать косметического ремонта при установке/переносе рубильников и розеток нужно обязательно выделить время на планирование. Например, при заказе проекта у дизайнера интерьеров, в приложении обязательно указывается точное число разъемов сети и рубильников, а также их расположение.

Поскольку разработчик интерьера может не знать, что вы предпочитаете трудиться за ноутбуком на диване. Утверждение проекта – это точка, до которой принимаются все пожелания и вносятся правки в проект.

Составьте схему и предварительный дизайн, прежде чем начинать работы по штроблению стен, размещению электропроводки и монтажу выключателей и розеток

При самостоятельном планировании интерьера важно понимать предназначение помещения и его оформление. Учитывается также место расположения мебели, поскольку розетка за шкафом-купе – бесполезная вещь. А если вы любите раз в полгода переставлять всю мебель в комнате?

Выходит, что расчет количества рубильников и розеток осуществляется только после разработки дизайна.

Четких рекомендаций и строгих правил расположения электроточек нет. Есть рекомендации ПУЭ, которых желательно придерживаться, но с учетом реальной обстановки

Законы и технические нормы

Строительные нормативы, строго регламентирующие число и расположение разъемов сети и выключателей в доме, на законодательном уровне не прописаны. Но существует документ под названием «Свод правил по проектированию и строительству» или СП 31-110-2003, в котором прописаны рекомендации, где располагать рубильники и разъемы электросети.

Первые располагаются со стороны дверной ручки на высоте до 1000 мм, а вторые – в удобном месте, но на такой же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Правила в размещении выключателей

Выключатель для главного освещения принято размещать около дверного проема на высоте 750–900 мм. Расчет высоты следует проводить на основе показателей среднего роста всех взрослых в семье. В результате, каждый с комфортом должен нажимать на кнопку рубильника не поднимая руки вверх.

Уровень 800 мм будет сравнительно для всех образцовым. Выключатель нужно расположить так, чтобы при закрытой двери, он был со стороны ручки, а не наоборот. Тогда при открытии, дверь не перекроет его. Также нельзя закрывать доступ к рубильнику различной мебелью и шкафами.

Евростандарт установки розеток и выключателей закрепился в обществе как удобный и безопасный способ расположения приборов для всей семьи. До точки без проблем можно дотянуться рукой, провести ремонт или замену без излишнего мускульного напряжения

Точки электропитания для осветительных приборов в ванной, уборной и кладовой необходимо монтировать в коридоре. Для жилых комнат, кухни, а также самого коридора – правильным будет расположение внутри самих помещений.

Электроустановочные приборы для регулировки вспомогательного или украшающего освещения монтируется в удобном месте, но с учетом дизайна.

Преимущества и недостатки советского и евро- стандартов

Устаревший «советский” метод расположения электроточек имеет такие сильные стороны:

• большее количество людей в странах СНГ считают данных вариант более удобным, соответственно, когда есть спрос, можно найти отличное предложение;
• выключатель находится практически на уровне глаз;
• можно установить под ним мебель, и она не будет загораживать выключатель;
• самый безопасный вариант для детей;
• расположение розетки позволит с комфортом подключить электроприбор, без предварительных «поклонов».

Но если устройство, подключенное в такую розетку, будет стоять всегда на одном месте, данный способ смотрится менее привлекательно. Поскольку провода, да и сама розетка будут на видном месте.

Вместе с тем, «евростандарт» – это:

• высокая эргономичность, приятное и необременительное пользование;
• регулирование приборов освещения «в слепую», а также с опущенной рукой;
• максимальная «скрытность» от всеобщего обозрения.

Но такой вариант предполагает дополнительную защиту от детей, а также для подключения приборов необходимо всегда нагибаться. Установка дополнительной мебели в любом случае перекроет вмонтированное в стену устройство.

Плюсы и минусы евростандартов в сфере расположения выключателей и розеток обозначены в галерее:

Галерея изображений Фото из Высота расположения выключателей по евростандартам Высота расположения всех видов бытовых розеток Недостатки расположения по евростандартам Советы по выбору оптимального места для электроустановки

Особенности монтажа выключателей и розеток

Поводом для долгих дискуссий является высота расположения розеток от пола. Поскольку точного определения нигде не прописано, можно воспользоваться такими понятиями как «евростандарт» или «советский стандарт». Когда в квартире планируется «евроремонт», скорее всего розетки будут размещаться на уровне 300 мм от пола, а вот выключатели – уже на 900 мм.

По «советскому стандарту» рубильник установили бы на уровне плеча – это примерно 1600 мм, а розетку тоже значительно выше – на уровне 900 мм от пола.

Каждый способ имеет свои плюсы и минусы. Коротко их рассмотрим.

Советский стандарт установки выключателей и розеток все еще занимает лидирующие позиции в обществе, поскольку данные планировки все еще востребованы на рынке

#1. Особенности размещения в коридоре

Для прихожей достаточно 1–2 розеток. Расположить их лучше в углу возле плинтуса примерно на уровне 15-20 см от пола. Это позволит подключать различные хозяйственно-бытовые приборы, например, пылесос, электросушку для обуви или зарядку для телефона.

Точки освещения и отбора электроэнергии в коридоре располагаются так, чтобы удобно было пользоваться при выходе/входе в дом, подключать нечасто применяемые приборы

Помимо этого, в коридор отлично впишутся и другие устройства.

Среди них:

• квартирный распределительный щиток с защитными автоматами;
• стабилизатор напряжения;
• электросчетчик, хотя для квартир предусмотрено отдельное место на лестничной клетке, его можно вмонтировать и в коридоре;
• выключатели для кухни, ванны и уборной;
• ответвительная коробка для ТВ-кабеля, Ethernet или стационарного телефона;

В большинстве случаев этого вполне хватает, но иногда еще предусматривают в коридоре монтаж датчика теплого пола.

#2. Расположение электроточек в ванной

Конечно же, количество количество электрических розеток в ванной будет зависеть от площади и числа приборов, но в 95% случаев – хватит 1–2 розеток. Первую желательно расположить недалеко от зеркала на уровне 1000 мм от пола. В нее будет подключаться фен и электробритва. Ко второй, к примеру, подключена стиральная машинка или нагреватель. В таком случае не меньше 600 мм от пола для машинки, и 1500 мм – для бойлера.

Нет правил, запрещающих устанавливать розетки в ванной комнате, несмотря на то, что помещение считается рискованным в плане поражения электротоком

Само собой разумеется, что крепить обе розетки рядом с водоразборным устройством строго противопоказано, поэтому должны быть отступы от ванной и раковины более 600 мм, а лучше 1000 мм. В обязательном порядке стоит побеспокоиться и о защите от влаги, установить влагозащищенную розетку.

Нельзя забывать о том, что изделия могут быть подвержены еще большей опасности. Поскольку ванная комната подвержена риску затопления, крепить изделия ниже 150 мм от пола является совершенно небезопасным. Если в розетку попадет вода, угроза для жизни просто колоссальная.

Оптимальную высоту установки розеток в ванной подбирают, исходя из удобства пользования и минимизации контактов с водой

Причинами для этого могут стать различные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивость хозяев.

#3. Специфика установки в гостиной

Домашний кинотеатр или простой ТВ-ящик потребует отдельной розетки, а лучше двух. Первая для самого тв-приемника, а вторая для спутникового ресивера. Уровень высоты следует определять, основываясь на расположении самого телевизора. Он может стоять на тумбе, быть вмонтированным в стену или вмещаться в специальную ячейку мебельной стенки.

Кабель питания не может свисать или быть под натяжением. Он должен полностью скрываться за экраном.

Гостиную в малогабаритной квартире можно визуально разделить на две отдельные зоны: пространство у письменного стола и часть для отдыха на диване перед телевизором

На каждой стене дополнительно следует разместить по 2 розетки на уровне 150–300 мм от пола. В них можно будет подсоединить напольный светильник, вентилятор, зарядные устройства для гаджетов, игровую приставку, пылесос.

Следует побеспокоиться о возможности удобного подключения кондиционера.

Если в гостиной будет стоять персональный компьютер, потребуется позаботиться о отдельной точке электропитания и для него. А о том как подключить ее, читайте .

Розетки и выключатели рекомендовано располагать так, чтобы они по возможности были скрыты от обзора

#4. Правила расположения в кухне

Каждый год разрабатывает все более умная техника для обеспечения комфорта и временных затрат человека. Естественно, количество техники, а значит и розеток на кухне местами просто зашкаливает. В обязательном порядке нужно предусмотреть подключение вытяжки, возможно стиральной и посудомоечной машинок, электроплиты.

Но главное – это холодильник, микроволновая печь или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор – этот список, наверное, нескончаемый.

Монтаж электрических розеток в кухонной мебели является удобным способом создать визуальную видимость отсутствия данных приборов и повысить комфорт (+)

За холодильником обычно устанавливают розетку на уровне 600–800 мм. Для вытяжки желательно увеличить высоту в три раза – 1800–2000 мм от пола.

При подключении электроплиты розетку надо смонтировать на 200–300 мм от пола. Дополнительно для него вырезается отверстие на задней стенке кухонной мебели, если она имеется.

Для мощных потребителей на кухне устанавливается отдельная розетка, независимая от общей силовой линии

Прикинув место будущей рабочей поверхности, необходимо предусмотреть разъемы и там. Желательно минимум три розетки расположить на 100–200 мм выше столешницы для подключения мелкой техники.

Телевизор на кухне чаще всего монтируют на стеновые кронштейны, соответственно, высота розетки для этого бытового прибора может быть от 1800 до 2000 мм от пола.

#5. Нюансы размещения в спальне

В этой комнате вполне достаточно четырех изделий, по две розетки с каждой стороны кровати. Они будут предназначаться для прикроватного торшера, электронных часов или дополнительных устройств, например, кондиционер, вентилятор или пылесос. Возле комода с зеркалом желательно также установить одну розетку на уровне 600–700 мм от пола для подключения фена или утюжка для волос.

Если в комнате будет стоять телевизор или PC, следует также продумать, где спрятать провода и как разместить разъемы электрической сети.

#6. Грамотное планирование силовых точек в детской

Детская комната – обычно это сочетание спальни и игрового пространства. В этой комнате также не обойтись без разъемов электросети. Желательно, чтобы их было, по крайней мере, 2–3. Возле кроватки можно поставить лампу, а остальные – для дополнительных целей.

Современные технологии позволяют делать акцент визуальной составляющей, не забывая тем временем о безопасности деток, исключая шанс попадания пальчиков внутрь

Многие специалисты предупреждают, что штепсельные разъемы надо монтировать от маленьких детей как можно выше. В этом они были правы несколько лет назад.

Современные разработки позволили оснастить изделия дополнительными защитными крышками, которые предотвращают контакт ребенка с электросетью. Такие клапаны зачастую требуют немалых усилий, чтобы получить доступ к отверстиям для вилки. Спонтанное детское любопытство будет остановлено.

#7. Тонкости монтажа в рабочем кабинете

Данная комната не сильно отличается от гостиной по расположению разъемов. Минимум 5–6 приборов потребуется для подключения PC – системный блок, экран, аудиоколонки, сканер и настольная лампа. Возле полок для книг нужно предусмотреть место для чтения.

Установка светильника и комфортного кресла должны входить в план проекта, а это еще один вспомогательный разъем. Два других прибора размещают на незанятой стене. Каждый разъем монтируется на высоте 150–300 мм от пола.

Существует два варианта подсоединения кондиционера. Напрямую через автомат или через розетку. В первом варианте не будет никаких свисающих шнуров, но обязательно надо подобрать качественный автомат, от которого будет зависеть функционирование устройства. Во втором случае розетку надо разместить на уровне 300 мм от потолка.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Советы специалистов по размещению

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также розетка для Ethernet кабеля.

Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

Выводы и полезное видео по теме

Тонкости монтажа розеток и выключателей на кухне продемонстрированы в ролике:

Где гармонично расположить выключатели и розетки:

Подходящая высота для монтажа розеток и выключателей:

Перед тем как приступать к работе, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

• установка розеток и выключателей по так называемому «евростандарту»;
• «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

• В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
• В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

• В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
• Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

• Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

• выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
• от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

• расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
• при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
• при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
• в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

• обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
• по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

• расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
• розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
• дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

• Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

• Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

• Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

• Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

• Холодильник.

• Вытяжка.

• Посудомоечная и/или стиральная машина.

• Плита и духовка.

• СВЧ печь.

• Телевизор.

• Компьютерная техника и телефон.

• Стационарные кухонные приборы среднего размера.

• Мобильная мелкая бытовая техника.

• Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

• электроплита – от 5000 Вт;

• электродуховка – от 3000 Вт;

• стиральная машина – от 2000 Вт;

• бойлер – от 1500 Вт;

• посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

• холодильник – от 500 Вт;

• вытяжка – от 150 Вт;

• кухонный комбайн – от 500 Вт;

• блендер – от 100 Вт;

• электрочайник – от 500 Вт;

• кофеварка – от 800 Вт;

• СВЧ печь – от 900 Вт;

• тостер – от 700 Вт;

• телевизор – от 100 Вт;

• ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм². Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

• Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

• Угловые розетки. Удобный вариант, поскольку не занимают много места.

• Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

• Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

• Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

• Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

• Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

• Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

• Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

• Техника не должна быть удалена более чем на метр от розетки.

• Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

• Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

• Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

• Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

• Розетка для телевизора располагается рядом с ним.

• Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

• Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

• Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

• Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

• Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

Вернуться к списку советов

Расположение розеток в квартире: высота, правила установки, фото

Опубликовано 24.05.2019 | Полезная информация

Поделиться статьей:

Правильно располагая розетки в квартире, вы избавитесь от потребности в подключении тройников и удлинителей. В этом случае использование электроприборов будет не только более удобным, но и более безопасным.

Устанавливать розетки в квартире можно практически в любом месте. И все же для большинства помещений есть «классические» точки монтажа — они учитывают специфику комнаты и особенности электроприборов, которые в ней обычно используются. Приведенные в статье рекомендации не являются обязательными, но все же стоит ориентироваться на них при разработке и реализации проекта электроснабжения.

Правила размещения и монтажа розеток и выключателей в квартире

Расположение розеток и выключателей в квартире должно соответствовать нескольким правилам:

• Место нужно выбирать с учетом беспрепятственного доступа для включения или выключения электрооборудования.
• Выбор места монтажа должен исключать или минимизировать риск попадания влаги на контакты розетки или выключателя.
• И сами модели розеток/выключателей, и провода для их присоединения должны выбираться с учетом мощности подключаемого оборудования.

Высота расположения

Выбирая, где лучше устанавливать выключатели и розетки в квартиру нужно в первую очередь определиться с высотой. Ранее придерживались простого стандарта: розетки ставятся на высоте 90 см от пола, выключатели 160 см.

Но этот стандарт подходил для домов старой постройки, в которых не предусматривалась возможность одновременного подключения нескольких электроприборов. Поэтому сегодня место для установки розеток и выключателей выбирают по трехуровневой схеме:

Выше всего размещают розетки для включения вытяжек, кондиционеров, плазменных панелей и т.д. Оптимальная высота от 2 до 2,5 м в зависимости от среднего роста людей, проживающих в квартире.

Далее идут розеточные группы над кухонными столешницами или рабочими столами в кабинетах. Серии по 3-4 розетки располагаются на высоте 10-15 см над уровнем столешницы (около 120 см от пола).

Ниже всего в 30 см от пола располагают розетки для подключения стационарной техники. Такая высота оптимальна, если вилку не приходится вынимать очень часто: провода не бросаются в глаза, при этом риск случайного попадания воды при влажной уборке сводится к минимуму.

Выключатели сегодня располагают на высоте 90 см от пола. Но если вы сторонник традиционный, то можно устанавливать их и в 160 см.

Расположение розеток в квартире для каждой комнаты выбирается отдельно. Отталкиваться нужно от планируемого размещения электроприборов, а также от планировки. Ниже мы приведем типовые рекомендации для различных помещений.

Прихожая

Прихожая это помещение, в котором электроприборы используются не слишком часто. Блок из двух розеток на высоте в 30 см от пола то, что нужно для подключения электросушилки для обуви или включения пылесоса при генеральной уборке.

А вот к выбору места для установки выключателя нужно подойти очень внимательно. Его стоит расположить так, чтобы при входе в помещении включить свет можно было одним интуитивным движением, не высматривая клавишу выключателя в темноте.

Гостиная

Гостиная обычно самая просторная комната в квартире, и больше всего времени жильцы проводят именно здесь. В этом помещении схема расположения розеток разрабатывается с учетом особенностей расстановки мебели. Основными группами будут:

• Точки подключения для телевизора (1-2). Их располагают либо чуть выше телевизионной тумбы, либо на стене так, чтобы они были скрыты за экраном, и телевизор можно было подключить максимально незаметно.
• Точки для подключения зарядных устройств, планшетов или ноутбуков. Монтируются либо над тумбами возле кресел, либо около дивана на высоте 30 см от пола. Если гостиная используется в качестве кабинета, то 2-3 розетки можно расположить в 10 см от поверхности рабочего стола.
• Точки подключения бытовой техники (пылесос, масляный обогреватель) в 10-15 см возле дверного проема на стандартной высоте в 30 см.

Оптимальное место расположения выключателя справа от входа на высоте около 90 см.

Кабинет

Выделение в квартире отдельной комнаты в качестве кабинета оптимальное решение в первую очередь для тех, кто работает дома. При этом современная удалённая работа предполагает активное использование различной электроники, которой нужно обеспечить стабильное электропитание. Делается это путем рационального расположения розеток в таких комнатах:

• Первая группа из 4-х розеток устанавливается над столешницей, на высоте примерно 10-15 см от ее верхнего края. Такое расположение идеально подходит для включения настольного ПК и другой техники.
• В нижней части стены, сразу над плинтусом, тоже можно установить группу из 3-х розеток. Они будут использоваться для включения источника бесперебойного питания, системного блока и других стационарных устройств.
• Обычно в кабинете выделяют зону отдыха рядом с книжным шкафом или полками. На стене возле кресла или журнального столика располагают блок из 2 розеток: для торшера и подключения зарядки ноутбука/планшета. Оптимальная высота от 10 до 3 см.

Кухня

В большинстве квартир именно кухня становится комнатой с максимальной концентрацией электроприборов. Именно поэтому стоит хотя бы в первом приближении распланировать их расположение, и только затем выбирать места монтажа розеток.

Обычно в кухне устанавливают до 10 точек подключения на всех трех уровнях. Стационарная техника включается обычно в нижние розетки, закрепленные по периметру помещения в 30 см от пола. Для вытяжки стоит предусмотреть отдельную точку подключения над верхними модулями кухонного гарнитура либо в любом месте на высоте до 2,5 м.

Мелкая бытовая техника включается в одну или несколько розеточных групп по 3-4 гнезда каждая. Эти группы закрепляются над столешницей на высоте 10-20 см от ее верхнего края (отступ нужен, чтобы исключить попадания влаги).

Ванная комната и туалет

В ванной комнате розетки нужны для подключения:

• Стиральной машины.
• Душевой кабинки.
• Мелкой техники лойки, фена и т.д.

В любом случае расстояние от точки подключения до пола и до источника воды должно быть не меньше 0,6 м.

Для установки в ванной комнате нужно использовать специальные влагозащищенные модели (класс защиты не ниже IP44). В их конструкцию обычно включают крышку, закрывающую отверстия от попадания воды, и пластиковый фланец для дополнительной защиты контактов от влаги.

Целесообразность установки розетки в туалете под вопросом (если санузел не совмещенный). Максимум одна точка подключения, рассчитанная на зарядное устройство для смартфона или планшета. Размещение — не ниже 30 см от пола во избежание попадания влаги.

Спальня

Если вы живете в достаточно просторной квартире, то спальню, скорее всего, используете только для отдыха. В этом случае розетки располагаются по такой схеме:

• С каждой стороны спального места, у прикроватных тумбочек по две двойные розеточные группы. Одна точка подключения для светильника или бра, вторая для зарядного устройства мобильного телефона.
• Напротив, кровати, на стене двойная или тройная розеточная группа, которая будет использоваться для подключения телевизора. Если телевизора в спальне нет, то можно ограничиться одной розеткой у двери на высоте 30 см от пола.

В типовых квартирах спальня часто используется и в качестве рабочего кабинета. В этом случае нужно добавить одну или две группы розеток для подключения электроники (компьютер, принтер, Wi-Fi-роутер). Их оптимальное расположение
над столешницей.

Детская

Семьи, в которых есть дети, часто выделяют отдельную комнату в квартире в качестве детской. При этом стоит учесть, что со временем потребности в энергоснабжении помещения изменятся – и планировать расположение розеток и выключателей заранее.

Комната, в которой будет жить вначале маленький ребенок, а затем школьник-подросток, оснащается розетками по такой схеме:

• Одна у двери на высоте 15-30 см для подключения пылесоса или электрообогревателя.
• Две в 10-15 см над прикроватной тумбочкой. Они будут использоваться для включения ночника или других приборов (например, увлажнителя воздуха).
• Блок из 4-5 розеток над столешницей рабочего стола. Даже если пока комнату обустраивают для малыша, стоит заранее заложить в проект этот элемент, чтобы потом можно было оборудовать полноценное рабочее место школьника без использования удлинителей.

Естественно, розетки в детскую нужно выбирать специальные, со шторками, перекрывающими контакты и минимизирующими риск поражения ребенка электрическим током.

Конечно, установить розетки в квартире можно и по другим схемам. Но приведенные алгоритмы достаточно рациональны, а главное они учитывают специфику использования разных комнат. Поэтому можно применять их в качестве руководства к действию, при необходимости внося корректировки в расположение оборудования. Именно так поступают профессионалы в области электромонтажа, проектируя и монтируя розеточную сеть дома или квартиры.

Метки:

5 ошибок расположения розеток на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

• освещение – 150-200 Ватт

• Микроволновка – 2000 Ватт

• Холодильник – 100 Ватт

• Посудомоечная машина – 1000-2000 Ватт

• Чайник электрический – 2000 Ватт

• Духовой шкаф – 2000 Ватт

• Водоподогреватель – 2000 Ватт

• Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка

• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

Рассмотрим на какой высоте устанавливаются розетки и выключатели

Монтируем розетки и выключатели

В этой статье мы поговорим о том, на какой высоте устанавливают розетки и выключатели. Во многих помещениях данный параметр регулируется элементарным удобством обслуживания, но к некоторым помещениям нормы ПУЭ (Правила устройства электроустановок) предъявляют отдельные требования.

Оптимальное совмещение этих двух параметров мы и предложим в нашей статье.

Какие бывают розетки и выключатели

Прежде чем говорить о местах установки розеток и выключателей, давайте рассмотрим их вид и типы исполнения. Ведь в зависимости от этого во многом меняется не только способ установки, но и требования к данным электрическим приборам.

Виды розеток

В зависимости от конструкций и номинальных параметров розетки разделяются на множество видов и типов. Эти параметры следует учитывать при покупке и монтаже розеток.

Виды розеток

Итак:

• В первую очередь, это тип розетки по способу установки. Могут быть розетки, предназначенные для скрытой и открытой проводки, а также изделия, предназначенные для наружной установки. Обычно розетки для наружной установки выпускаются для монтажа с открытой проводкой.
• Также важным аспектом является разделение по номинальному току розетки. Обычно этим пренебрегают и в итоге получают выгоревшие розетки, а то и пожар. На данный момент выпускаются розетки под номинальный ток в 6, 10, 16 и 25А. Также можно встретить розетки на 32А, но они применяются редко, да и цена их значительно выше.
• Ну и последним важным аспектом является наличие или отсутствие заземляющего контакта. Тут конечно выбор обусловлен вашими предпочтениями, но если вы ратуете за безопасность вашей электрической сети, то лучше выбирать розетки с подключенным заземляющим контуром.

Виды выключателей

Выбор выключателей значительно больше. Во многом это обусловлено большим разнообразием принципов включения, но и номинальные параметры при выборе отключающих устройств следует учитывать.

• Так, если вы собрались своими руками устанавливать выключатель, обратите внимание на его номинальный ток. Он может быть 4, 6 и 10А. Более мощные выключатели встречаются значительно реже. Ведь они уже должны иметь дугогасящие контакты, что значительно усложняет их конструкцию, а если вам предлагают более мощный выключатель без оных, то долговечность такого выключателя должна у вас вызвать сомнения.

Обратите внимание! Номинальный ток выключателей в 4, 6 и 10А обусловлен не только конструктивными особенностями. Согласноп.6.2.3 ПУЭ, каждая линия группового освещения должна содержать не более 20 светильников. При этом многоламповые светильники заводского изготовления рассматриваются как один светильник. Исходя из этой нормы, выключатели на больший номинальный ток для одной группы и не нужны.

На фото представлены разнообразные розетки и выключатели

• Кроме того, выключатели также разделяют по способу монтажа на утопленные (скрытые), предназначенные для открытой проводки, и выключатели наружной установки. Тут выбор целиком зависит от способа и места монтажа устройства.
• А вот по механизму коммутации выключатели разделяют на кнопочные, рычажные, роторные, шнуровые, сенсорные и другие виды. Здесь выбор целиком зависит от ваших пожеланий.
• Также выключатели разделяют по количеству коммутируемых групп. Это может быть одно-, двух- и трехкнопочные выключатели. Здесь выбор зависит от поставленных требований и удобства использования.

Требования к установке выключателей и розеток

Вообще, ПУЭ достаточно требовательно подходит к нормам монтажа выключателей и розеток. Но для жилых помещений эти нормы значительно упрощены.

Сделано это, исходя из строительных реалий советской эпохи, когда площадь помещений и их конструкция просто не позволяли выполнить все эти требования.

Требования к установке розеток

Прежде, чем ответить на вопрос: на какой высоте делать розетки и выключатели, давайте определимся, где их можно устанавливать и каковы строительные нормы их монтажа.

Вариант расположения розеток в кухне

• Так, еще на этапе планирования вы должны учесть следующие нормы ВСН 59-88. В жилых помещениях должна иметься одна розетка на ток не менее 6А на каждые 6м².
• Для коридоров эта норма уменьшается и одна розетка полагается на каждые 10м² помещения.
• В кухнях п.12.27 ВСН 59-88 требует установки не менее трех розеток при площади помещения до 8м². Если же площадь кухни больше, то должно быть не менее 4 розеток. При этом хотя бы одна из этих розеток должна быть на номинальный ток в 10 или 16А.
• Что касается ванной комнаты. То здесь п.7.1.37 ПУЭ разрешает устанавливать розетки только в случае их подключения через устройство УЗО. Конечно, еще возможен вариант установки через разделительный трансформатор, но для жилых помещений он не очень приемлем.
• А вот для дач и частных домов нормы ВСН 59-88 еще более занижены. Они требуют только установки 1 розетки в каждой комнате, кроме кухни. В этом помещении требуется не менее 2 розеток. Причем, номинальный ток этих устройств определяется проектом.
• А вот на чердаках ни нормы ПУЭ, ниВСН 59-88 не допускают установки розеток. И даже если там установлено какое-то электрооборудования, все коммутационные аппараты должны находиться вне чердака.
• Что же касается вопроса: на какой высоте розетки и выключатели можно устанавливать, то в целом здесь все зависит от удобства их эксплуатации. Обычно это расстояние — 30 см от пола. Но,например, для подключения холодильника, вытяжной установки или кондиционера удобнее расположить их выше.

Обратите внимание! Пункт 7.1.37 ПУЭ нормирует установку розеток в кухнях не ближе, чем в 50 см от трубопроводов, вентиляционных коробов, раковин и других заземленных частей. Но на жилые помещения эти правила не распространяются. Тем не менее, если у вас есть такая возможность, это правило лучше соблюдать.

• Отдельным вопросом является установка розеток в общественных, торговых и детских заведениях. Здесь нормы значительно строже, и эти правила мы рассмотрим в одной из следующих наших статей.

Требования к установке выключателей

Что касается выключателей, то для жилых помещений нормы их установки также не очень требовательны.

Здесь стоит только четко определиться с тем, где выключатели устанавливать нельзя. А вот нормы по высоте носят в основном рекомендательный характер.

Расположение розеток и выключателей в жилых помещениях

• Прежде всего, следует помнить, что п.7.1.39 запрещает устанавливать выключатели в ванных комнатах и санузлах. Выключатели для этих помещений следует располагать в смежных помещениях.
• Это же касается и чердачных помещений, а также кладовых, где наша инструкция, как и п.2.1.74 ПУЭ, не рекомендует устанавливать выключатели. Выключатели для этих помещений следует устанавливать в любом удобном смежном помещении.
• Что же касается вопроса: на какой высоте розетка и выключатель должны быть установлены в жилых комнатах? То здесь расстояние от пола выбирается, исходя из удобства. Для строительных организаций п.12.29 ВСН 59-88 нормирует это расстояние в 1,5 метра. Сейчас же принято устанавливать выключатели на высоте 0,8 – 0,9м от пола. Это незначительное нарушение в угоду европейским стандартам уже практически стало нормой.
• Так же стоит помнить, что п. 7.1.40 ПУЭ нормирует не только расстояние, но и место установки выключателя. Оно должно находиться у дверей входа в комнату со стороны ручки. Если установлен выключатель с управлением при помощи шнура, то он должен находиться с той же стороны.

Вывод

Надеемся, наш краткий обзор позволит вам разобраться,какая высота розетки и выключателя должна быть в вашем конкретном случае.

При этом помните, что разнообразные варианты, предложенные в многочисленных видео в интернете, не всегда являются обязательными к исполнению. Ведь именно строительные нормы и правила устройства электроустановок являются основополагающими.

Высота установки выключателей и розеток от пола

Во время проведения ремонта в доме, то достаточно часто меняется не только старая проводка, но и розетки и выключатели.

Большинство людей даже не задумываются о том, что есть специальные правила и стандарты по высоте установки выключателей и розеток. Их нужно обязательно соблюдать, ведь от этого во многом зависит не только безопасность человека, но и сохранность бытовых приборов.

Вопрос о том, Какая высота установки розеток и выключателей от пола — это достаточно актуальный вопрос, который необходимо в обязательном порядке изучить до того, как вы выполните работы этого плана.

На какой высоте расположить розетки и выключатели?

Если говорить о требованиях, то каких слишком строгих правил или же требований на сегодняшний день нет. Если брать во внимание строительные правила, то в них говорится, что желательно производить установку розеток не ниже, чем на один метр над полом. В то же время в правилах устройства разного рода электрических установок есть достаточно строгие требования, которые необходимо учитывать в обязательном порядке. К ним можно отнести следующее:

1. В жилых помещениях делать высоту розетки и выключателей нужно примерно 20-30 от уровня пола. Для того чтобы не возникало опасности, в тех квартирах или же домах, где есть маленькие дети, совершенно все изделия нужно дополнительно оснастить специальной шторкой, которая могла послужить защитой.
2. Если говорить об установке выключателей и розеток на кухне, то как правило, принято устанавливать их на высоте 1,3 метра от уровня пола. Очень большую роль в данном случае играют размеры мебели, их высота, то, где они находятся и многое другое. Очень важно всегда помнить о том, что она должна быть не ближе, чем на половину метра от газопровода.
3. Есть определенные стандарты в тех помещениях, где слишком высокий уровень влажности. К ним можно отнести бани, душ, сауны или ванные комнаты. В них розетки должны находиться примерно на высоте 1 метр от уровня пола.
4. Строго запрещено ставить розетку и выключатель в душевой кабине. В тоже время ближайшая точка до душевой кабинки может находиться на расстоянии шестидесяти сантиметров. Хотелось бы подчеркнуть, что она должна в обязательном порядке быть защищенной с помощью некой аппаратуры УЗО.

Размещение розеток и выключателей: стандарты и правила

Хотелось подчеркнуть тот факт, что на сегодняшний день нет никакого «евростандарта», который бы указывал точное расположение розеток как минимум в 30 см от уровня пола, а высоту установки выключателей, к примеру, в 90. В то же время специалисты рекомендуют делать розетки на высоте примерно в 90 сантиметров, а выключателей — как минимум 1,6 метра от уровня пола в помещении.

Стоит отметить, что и тот, и иной вариант расположения, имеет свои положительные и отрицательные моменты. Большинство людей думают, что если будут ставить их по такому стандарту, то это будет самым лучшим решением, ведь это не только очень удобно, но и максимально безопасно.

Итак, к преимуществам можно отнести следующие важные моменты:

1. Если расположить выключатель на высоте 1,6 метра, то он будет находиться примерно на одном уровне с глазами человека.
2. Если делать розетку от пола на 90 сантиметров, то ею в несколько раз удобнее пользоваться.
3. Розетка должна находится на такой расстоянии, где не может быть опасной для ребенка маленького возраста.
4. Подобное расположение позволяет ставить мебель так, чтобы все устройства электрического типа могли находиться в доступной зоне, не вызывая никаких проблем с использованием и эксплуатацией.

Если делать их так, чтобы они соответствовали современным, совершенно новым стандартам, то можно достаточно просто пользоваться любым электрическим оборудованием. Вы не будете ощущать неудобств или дискомфорта. Кроме того, огромным преимуществом является и то, что расположение такого типа позволяет по максимуму скрыть все провода для питания электрических приборов.

Особенности установки выключателей и розеток на кухне

Когда речь идет об установке розетки и выключателя на кухне, то в данной ситуации вопросу нужно уделить особое внимание. На кухне, как правило, находится очень большое количество разной бытовой техники. Кроме того, именно в этом помещении присутствует огромное количество зон, которые могут быть опасными: это и открытый огонь, плиты, которые нагреваются, большое количество воды. Нужно особенно много внимания в данной ситуации уделить безопасности.

Не стоит использовать на кухни удлинители или переходники, лишние провода, которые очень часто становятся причиной замыкания и очень сильного пожара, который сложно ликвидировать.

Как правильно разместить на кухне розетки и выключатели: советы дизайнера видео

В кухонном помещении высота розеток и выключателей должна быть с учетом того, какие особенности имеет помещение, какие там есть электрические и иные приборы, а также в зависимости от многих других нюансов.

Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

1. Поверхность, где вы варите, а также раковина — это самые опасные зоны, вблизи них нельзя монтировать их, ведь это может закончиться серьезными проблемами.
2. Установку розетки, обеспечивающий нормальную и полноценную работу бытовой техники на кухне, необходимо производить рядом с этой техникой или же над ее поверхностью.
3. Очень часто люди могут допускать одну и ту же ошибку — они располагают розетки за приборами, куда очень трудно, а порой и вовсе не реально достать.
4. Когда вы выбираете место под розетку, то в обязательном порядке нужно учитывать высоту столешницы. Это нужно для того, чтобы можно было обеспечить максимальный доступ до розетки, во время которого не будет возникать неудобств.

Неудобное расположение розеток и выключателей видео

Какая высота расположение выключателей и розеток в квартире — это очень важный вопрос, который нужно изучить во всех подробностях. Если вы нарушите какое-то правила и стандарты, то это может обернуться в дальнейшем не только дискомфортом, но и серьезной проблемой. Неправильное расположение розетки может привести к короткому замыканию, а потом к пожару. Кроме того, это может провоцировать массу неудобств, поэтому нужно соблюдать правила и относиться к данному вопросу очень внимательно. Если же вы не можете самостоятельно спроектировать расположение устройств в том или ином помещении, то воспользуйтесь услугами специалистов, которые помогут решить этот достаточно важный и деликатный вопрос.

Технический справочник строительных стандартов 2017: бытовые здания

4.8 Опасность аварии

Этот стандарт охватывает несколько не связанных между собой вопросов безопасности, которые не поддаются включению в другие стандарты, хотя стекло и остекление действительно занимают видное место.

Несчастные случаи столкновения или захвата каждый год приводят к значительному количеству смертей и травм среди людей в зданиях и вокруг них.Большинство этих несчастных случаев происходит во время нормальной эксплуатации и затрагивает такие элементы здания, как двери, окна и участки с неподвижным остеклением, при этом повышается риск травм в случае уязвимого стекла. Столкновения с остеклением очень распространены, так как оно, если оно прозрачное, может быть трудноразличимым и может создавать сбивающие с толку световые эффекты, представляя особые трудности для человека с нарушением зрения или когнитивных функций.

Падения по-прежнему приводят к смертельным случаям и серьезным травмам людей при мытье окон.Независимо от того, чистятся ли окна профессионально или владельцем здания, следует предусмотреть возможность безопасной очистки остекления.

Естественная вентиляция в жилых помещениях обеспечивается открывающимися окнами или люками. Люди могут столкнуться с трудностями, и при неправильном расположении элементов управления может возникнуть опасность. Точно так же расположение электрических розеток, переключателей и других элементов управления, если не продумать должным образом, может повлиять на безопасное и удобное использование.

Переоборудование — в случае переоборудования, как указано в правиле 4, переоборудованное здание должно соответствовать требованиям настоящего стандарта настолько, насколько это практически возможно, и ни в коем случае не быть хуже, чем до переоборудования (правило 12, график 6).

4.8.1 Столкновение с выступами

Светильники, которые выступают или открываются в любом месте, к которому есть доступ, могут представлять опасность. Любой элемент здания, способный выступать в проход или пространство, должен быть расположен, закреплен или огражден таким образом, чтобы он не представлял опасности для пользователей здания.

Самый простой способ избежать риска — убедиться, что препятствия не вторгаются в такие пространства.Однако, если строительный элемент выступает в проход или пространство, а любая часть препятствия находится на высоте менее 2,0 м над землей, следует предусмотреть охрану, чтобы подчеркнуть опасность и предотвратить столкновение со строительным элементом.

Охрана должна быть обеспечена для:

• любой подвижный выступ, такой как дверное полотно или оконная рама, который открывается поперек пути циркуляции или в пространство для циркуляции, или

• любой постоянный выступ более чем на 100 мм в циркуляционный маршрут или пространство, которое начинается на высоте более 300 мм над землей или выступ которого увеличивается с высотой более чем на 100 мм, или

• любая доступная зона, где высота над головой уменьшается до менее 2.0 м, например, под лестничным маршем.

Ограждение должно состоять из непрерывного горизонтального ограждения на высоте от 900 мм до 1,1 м над уровнем земли и твердого элемента, такого как бордюрный бордюр или поручень, расположенного примерно на 100 мм над уровнем земли, для помощи в обнаружении слабовидящим человеком. с помощью трости.

Между ограждениями и окружающими поверхностями должен быть визуальный контраст. Следует уделить внимание размещению ограждения, чтобы увести человека от опасности, что еще больше снизит риск столкновения.

Может потребоваться дополнительная защита для предотвращения столкновения с дверным полотном с электроприводом или захвата им (см. Пункт 4.1.8).

Внутри жилища охрана не нужна. Распашная дверь может открываться в пространство для циркуляции при условии, что в беспрепятственной зоне на лестничной площадке (см. Пункт 4.3.6), на площадке с пандусом не возникают препятствия или которые могут помешать будущей установке лестничного лифта (см. Пункт 4.2.8). .

4.8.2 Столкновение с остеклением

Остекление в некоторых местах более уязвимо для воздействия человека.Следует проявлять осторожность при выборе остекления на нижнем уровне экранов, стен и перегородок или в областях, прилегающих к дверям, особенно там, где застекленные боковые панели могут быть ошибочно приняты за двери.

Чтобы снизить риск травм в результате случайного удара человека в этих местах, проектировщики должны:

• подходит для остекления такого типа, толщины и размера, которое будет устойчивым к ударам, которое либо не ломается, либо не ломается, либо

• обеспечивают защиту в виде ограждения уязвимого остекления.

Остекление должно быть спроектировано таким образом, чтобы противостоять человеческому воздействию, как указано в BS 6262: Часть 4: 2005, где все или часть стекла:

• в пределах 800 мм от уровня пола, или

• часть дверного полотна, или

• в пределах 300 мм от дверного полотна и в пределах 1,5 м от уровня пола.

Проявления остекления — большие площади прозрачного остекления в неподвижных экранах или перегородках или там, где образуются двери, может быть трудно идентифицировать и могут представлять особую опасность для человека с нарушением зрения.Остекление в здании, расположенном там, где может быть случайное столкновение, должно быть заметно с помощью какой-либо формы проявления (маркировки). Различия в конструкции используемого проявления также могут помочь в определении положения дверей внутри застекленного экрана.

Проявление должно иметь размер и форму, которые сразу бросаются в глаза. Насколько это практически возможно, он должен визуально контрастировать с фоном, просматриваемым через остекление человеком, приближающимся с любой стороны.Формы могут включать прерывистые или сплошные линии, узоры или логотипы и могут быть непрерывным элементом или с соответствующими горизонтальными интервалами. Проявление должно присутствовать в пределах 2 диапазонов высоты: от 850 мм до 1,0 м и от 1,4 м до 1,6 м над уровнем пола. Он должен быть постоянным, например трафаретная печать, непрозрачное травление или прочный нанесенный материал, который нелегко удалить.

Кроме того, любая застекленная дверь без рамы, которая работает с поворотным действием, должна иметь любой открытый вертикальный край, выделенный для визуального контраста с окружающей средой, чтобы помочь идентифицировать край двери при открытии или в открытом положении.Это особенно важно для дверей с электроприводом.

Проявление или выделение кромок дверей необходимо обеспечивать только в жилых помещениях, где установка остекления является необычной. Знакомые элементы, такие как двери для патио, обычно не должны привлекать маркировки.

4.8.3 Мойка окон и фонарей

Падения

являются причиной большинства несчастных случаев при мытье окон и обычно происходят из-за потери равновесия из-за чрезмерного увеличения досягаемости или из-за разрушения части строительной ткани из-за неправильного использования или доступа.Поэтому важно, чтобы все прозрачные или полупрозрачные стекла были спроектированы таким образом, чтобы их можно было безопасно очистить.

Однако нет необходимости обеспечивать безопасную очистку любого непрозрачного остекления, не пропускающего свет.

Любое окно или потолочный светильник, все или часть которых находится более чем на 4 м над уровнем прилегающей земли или внутреннего пола, должны быть сконструированы таким образом, чтобы любые внешние и внутренние застекленные поверхности можно было безопасно очистить от:

1. внутри здания в соответствии с рекомендациями Раздела 8 BS 8213: Часть 1: 2004, или

2. несущая поверхность, такая как балкон или подиум, достаточно большая, чтобы человек не упал дальше, или

3. Система оконного доступа, такая как люлька или передвижная лестница, установленная на здании, как описано в Приложении C3 стандарта BS 8213: Часть 1: 2004.

Кровельное освещение в жилищах — однако внутри жилища любые кровельные светильники, которые находятся на высоте более 1,8 м над уровнем прилегающей земли и внутреннего пола, не нуждаются в конструировании так, чтобы их можно было безопасно чистить.

Остекление в местах общего пользования — в дополнение к трем вышеупомянутым вариантам любое окно или потолочный светильник в общей зоне жилого дома можно убрать с лестницы, расположенной на прилегающей земле, или с прилегающей несущей поверхности, которая имеет достаточно большое свободное пространство чтобы можно было безопасно пользоваться лестницей и удерживать человека от дальнейшего падения.Однако лестницу нельзя использовать для доступа к какой-либо внешней или внутренней застекленной поверхности более чем на 9 м над поверхностью, на которой она установлена. Общие рекомендации по безопасному использованию лестниц можно найти в информационном листе HSE MISC613 «Безопасность при мытье окон с использованием переносных лестниц».

Остекление люка на крыше , расположенного в пространстве крыши, не обязательно должно быть сконструировано таким образом, чтобы его можно было безопасно очистить.

При чистке окна изнутри человек не должен сидеть или стоять на подоконнике или использовать другие вспомогательные средства, чтобы дотянуться до внешней стороны окна.Критерием безопасности является возможность дотянуться до всех точек на поверхности внешнего остекления, при этом только рука будет выступать за линию окна, оставаясь при этом на полу.

Безопасный досягаемость — эргономические статистические данные о возможностях досягаемости для взрослого населения Великобритании приведены в Приложении A стандарта BS 8213: Часть 1: 2004. Поскольку досягаемость может быть увеличена до некоторой степени с помощью чистящих приспособлений, это все равно будет считаться разумно применить безопасный предел для вылета вниз в 610 мм и безопасный предел для бокового и вертикального вылета в виде дуги с радиусом 850 мм, измеренной от точки не более 1.3 м над уровнем пола.

Если окно должно быть очищено от несущей поверхности, указанной в подпункте (b) этого пункта, должно быть:

• средство безопасного доступа, а

• защитный барьер высотой не менее 1,1 м до любого края поверхности или доступа к поверхности, которая может быть опасной.

Этот метод очистки применим только в том случае, если никакая часть остекления не находится более чем на 4 м над несущей поверхностью.

Если существует необходимость в безопасной очистке стекла, может оказаться целесообразным рассмотреть альтернативные методы очистки в дополнение к перечисленным в руководстве, где может быть продемонстрирован эквивалентный уровень безопасности.

4.8.4 Ограждение окон для мытья

Для открывающихся окон на первом и втором этажах здания или в тех случаях, когда внешняя поверхность остекления не будет очищаться изнутри здания, не требуется установка ограждения с целью очистки остекления.Однако следует соблюдать общие рекомендации по обеспечению защитных барьеров, приведенные в пункте 4.4.2.

На большей высоте, 2 этажа или более над уровнем земли, где предполагается очистить внешнюю поверхность остекления изнутри здания, следует распознавать повышенный риск падения и обеспечивать защиту на высоте не менее 1,1 м. над уровнем пола.

Если ограждение предусмотрено, оно должно быть спроектировано в соответствии с BS 6180: 2011. Все ограждения должны быть постоянно закреплены и не должны сниматься, чтобы окна могли открываться.Ограждение должно быть спроектировано таким образом, чтобы по нему не могли легко подняться маленькие дети.

Ограждение окна не требуется, если открытое окно дает выход на полностью охраняемый балкон.

4.8.5 Доступ к ручному управлению

Расположение устройства ручного управления может существенно повлиять как на простоту эксплуатации устройства, так и на безопасность использования. Недоступные положения представляют больший риск несчастного случая при изгибе или достижении.Любой пульт управления, предназначенный для использования жителями здания, должен быть установлен в положении, обеспечивающем безопасное и удобное использование.

Это руководство применимо к ручному управлению открывающимися вентиляторами, включая окна и потолочные светильники, а также к элементам управления и розеткам электрических приборов, расположенных на стене или другой вертикальной поверхности. Если в целях безопасности не используется ограничитель или другое защитное устройство, управление должно выполняться одной рукой.

Открывающееся окно, люк в крыше или другой вентилятор, обеспечивающий естественную вентиляцию в соответствии со Стандартом 3.14, должны иметь средства управления открыванием, расположенные на расстоянии не менее 350 мм от любого внутреннего угла, выступающей стены или аналогичного препятствия и на высоте:

• не более 1,7 м над уровнем пола, где доступ к элементам управления беспрепятственный, или

• Не более 1,5 м над уровнем пола, где доступ к элементам управления ограничен неподвижным препятствием высотой не более 900 мм, которое выступает не более чем на 600 мм перед местом расположения органов управления, например, кухонный базовый блок.Если препятствие больше, должны быть предусмотрены дистанционные средства открывания в открытом месте, или

• не более 1,2 м над уровнем пола, в открытом месте, в улучшенной квартире (см. Пункт 3.11.2) или в доступных санитарных помещениях (см. Пункт 3.12.3), не оборудованных механической вентиляцией.

Приведенное выше руководство не относится к окнам или потолочным люстрам, открывающимся только для целей очистки или технического обслуживания, или управляемых автоматической системой, или для капельных вентиляторов.

Электрооборудование — розетки и органы управления электрооборудованием и системами должны располагаться на расстоянии не менее 350 мм от любого внутреннего угла, выступающей стены или аналогичного препятствия и, если не может быть продемонстрирована необходимость в более высоком расположении, не более чем на 1,2 м над полом уровень. Это может включать в себя приспособления, такие как розетки, выключатели, точки вызова пожарной сигнализации и средства управления таймером или программаторы. В этом диапазоне высоты:

• выключатели света должны располагаться на высоте от 900 мм до 1.1 м над уровнем пола

• Стандартные коммутируемые или некоммутируемые розетки и розетки для других служб, таких как телефон или телевидение, должны располагаться на высоте не менее 400 мм над уровнем пола. Над препятствием, например, над столешницей, крепление должно быть не менее 150 мм над выступающей поверхностью

Там, где розетки скрыты, например, сзади бытовой техники на кухне, необходимо предусмотреть отдельное переключение в доступном месте, чтобы можно было изолировать бытовую технику.

4.7 Средства общения

Советы по размещению электрических розеток

Установить электрическую розетку в нужное место кажется простой задачей, но это не так.Следует помнить о многих вещах, таких как тип корпуса розетки, высота, существующая проводка и т. Д. Ниже вы можете найти несколько советов, которые помогут вам правильно разместить электрическую розетку.

Розетки в стене

Собираетесь купить встроенные коробки для розеток? Тогда учтите тип крепления. У нас есть встроенные боксы для массивных стен и пустотелых стен. Кроме того, есть специальные встроенные ящики для плит.

Слева: встроенная коробка для полой стены — Справа: встроенная коробка для монолитной стены.

Кроме того, вы должны учитывать высоту. Встроенные электрические розетки обычно размещают на расстоянии ± 25 см от чистого пола (от плинтуса).

Если вы планируете самостоятельно отрезать трубы для электрических розеток, не забудьте о конструкции пола. Например, при 10 см утеплителя пола и 7 см стяжки поверх бетонной плиты вам нужно будет установить утопленные коробки на высоте 42 см (или 10 см + 7 см + 25 см).

Розетки в полу

Иногда бывает полезно разместить электрическую розетку в полу, например, под столом или кабинами.Для этого разработаны специальные встроенные боксы. Их также можно найти в нашем интернет-магазине. Пошаговую инструкцию по установке такой электророзетки вы можете посмотреть на видео ниже.

Электрические розетки для установки вне помещений

Электророзетка в саду всегда пригодится. Вы можете подключать различные типы устройств, например, радио, садовый светильник, рождественские украшения и т. Д. Для использования вне помещений доступны специальные водонепроницаемые электрические розетки.Это означает, что розетка защищена от дождя и других непогоды. Раньше они были доступны только в сером цвете; в настоящее время они также доступны в белом и черном цвете. У вас также есть выбор между встроенными и накладными розетками.

Безопасные расстояния в ванной

Если вы хотите, чтобы в ванной было электричество и свет, необходимо создать несколько виртуальных безопасных зон. Это касается и электрических розеток. Электрическая розетка рядом с ванной очень опасна.

Общие правила установки электрооборудования Бельгии (AREI) требуют минимального расстояния 60 см. между электрическими розетками и ванной, душем и раковиной. Кроме того, эта цепь должна быть защищена дифференциальным автоматическим выключателем на 30 мА.

Количество розеток

Убедитесь, что есть много электрических розеток (особенно в случае нового строительства). Дополнительная стоимость розетки будет незначительной, что приведет к разочарованию, которое вы испытаете позже, если обнаружите, что ее слишком мало.Поэтому постарайтесь заранее оценить количество и тип электрических устройств, которые вы будете использовать в комнате. Несколько советов:

На кухне:

• Мобильные устройства, такие как кофеварка, чайник, блендер, радио, зарядное устройство для телефона и т. Д.
• Стационарная техника, такая как посудомоечная машина, микроволновая печь, холодильник и т. Д.

В гостиной:

• Телевизор
• Проигрыватель DVD или Blu-ray
• Стереооборудование
• Игровая консоль
• Цифровая ТВ-приставка
• Настольные лампы / торшеры

В спальне:

• Настольные лампы на тумбочку
• Основание кровати с электрической регулировкой
• Место для зарядки смартфона / планшета с двух сторон

В офисе:

• Компьютер / ноутбук
• Дисплей дисплея
• Принтер
• Внешний жесткий диск с отдельным блоком питания
• Настольные лампы
• Колонки с отдельным блоком питания

Кроме того, имейте в виду, что могут быть другие приложения, для которых требуется электрическая розетка, например, электрическая розетка рядом с обеденным столом для набора для гурманов или фондю, или легкодоступные электрические розетки для пылесоса и т. Д.

Электрические розетки: лучше иметь одну слишком много, чем одну слишком мало.

Горизонтально или вертикально

Двойные (или тройные) розетки можно устанавливать горизонтально или вертикально. Это личный выбор. Примите во внимание тот факт, что некоторые вилки могут блокировать розетки внизу, если они были установлены вертикально.

Также не забывайте: для горизонтальных электрических розеток перегородки оставляйте прикрепленными. При вертикальном монтаже их необходимо удалить.

8 розеток на контур

Каждая цепь ограничена 8 выходами.Двойная электрическая розетка считается одной розеткой. Основные потребители электроэнергии, например, электроплиту, лучше всего размещать на собственном, отдельном контуре.

Электропроводка

Для подключения стандартной электрической розетки используйте кабель 3G 2,5 мм² . Однако имейте в виду, что для некоторых приборов, таких как индукционная плита, требуется кабель другого типа.

Больше, чем электрические розетки

Помимо стандартных электрических розеток, в доме требуются и другие точки подключения.Например, телевизор или подключение к Интернету. Убедитесь, что вы не забыли об этом.

Увеличение высоты для напольной розетки UDHOME2

Стандартная высота розеток на Филиппинах

Средняя высота розеток от 12 до 14 дюймов от пола.Филиппины: закон гласит, что высота потолка 2,7 м для первого этажа, но большинство домов построены с потолком 2,4 м для всех этажей. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). Если стандартное напряжение в вашей стране находится в диапазоне 100–127 В (как в США, Канаде и большинстве стран Южной Америки), вам понадобится преобразователь напряжения на Филиппинах. Филиппины Какова стандартная высота электрического выключателя на Филиппинах? Нет. Будьте особенно осторожны с движущимися, вращающимися и связанными со временем приборами, такими как часы, бритвы или электрические тепловентиляторы.Розетки для отдыха, для телевизоров или компьютеров, обычно не более 12 штук. В ванной могут быть стандартные розетки на уровне пола, если они есть в дополнение к требуемой розетке для умывальника. Тип B: аналогично типу A, но с дополнительным контактом для заземления. Я думаю, что мой подрядчик поставил их немного ниже, и я не хочу, чтобы они были квадратными посередине фартука. Стандартная высота и ширина Жалюзи JX Safetyline Стандартная высота ВАЖНАЯ ИНФОРМАЦИЯ • По возможности следует использовать стандартную высоту. • Если стандартная высота не используется, потребуется обрезной нож.На Филиппинах стандартное напряжение составляет 220 В, а частота — 60 Гц. Сегодня во всем мире используется почти 20 различных розеток. Academia.edu — это платформа, где ученые могут делиться исследовательскими работами. Но я люблю их квартиры и много изучал, «обычно» размеры взяты из поэтажных планов 4-х комнатных и больших квартир, есть небольшое количество квартир, где комнаты меньше обычных. Некоторые компании продают комбинированные преобразователи, которые включают в себя сеть резисторов и трансформатор в одном корпусе.Требуемые розетки для розеток должны быть разрешены в полу, когда они примыкают к раздвижным панелям или стенам. Переезжаете в место, подверженное освещению? По памяти кажется, что 42 дюйма до дна коробки были хорошей высотой для кухонных розеток и выключателей. Я знаю, что они должны быть GFCI, но не уверен насчет высоты. На Филиппинах использовалось несколько единиц измерения. для измерения различных величин, включая массу, площадь и вместимость. Я знаю, что они должны быть GFCI, но не уверен в высоте. Планируете ли вы посетить Филиппины? Мы постоянно используем эту тактику, а также заказываем торговые точки в точном соответствии с цветом к материалу.Я хочу пометить каждую розетку и показать высоту, на которой она установлена, с помощью бирки. : 0942-0708639 / 0905-5137170 Торговые центры дома и фабрики Ayala Fairview Terraces • Тел. Новые положения о ветровой нагрузке в Структурном кодексе Филиппин Уильям Т. Танзо Вице-президент Vibrametrics Inc., Филиппины Бенито М. Пачеко Президент, Vibrametrics Inc., Филиппины Новый национальный структурный кодекс Новая редакция «Вовлекайте установщика плитки в грубую электротехнику». Требование ADA — от 15 до 54 дюймов от пола.Используя этот сайт, вы подтверждаете это. Краткая версия моего вопроса: есть ли стандартная высота, по которой вы устанавливаете ящики над столешницами на кухне во время черновой обработки? Я думаю, что мой подрядчик поставил их немного ниже, и я не хочу, чтобы они были квадратными посередине фартука. Высота в Кодексе не указана, но 36 дюймов над полом — это хорошая высота. Есть ли определенная высота, на которой электрические розетки должны находиться от пола гаражей / навесов для автомобилей? Какова «правильная высота электрических розеток над столешницей».Прочтите наш отказ от ответственности. Бюст / грудь: С расслабленными руками по бокам измерьте всю часть груди / бюста. Узнайте, как решить, где должны быть расположены электрические розетки, и какие факторы будут влиять на то, сколько вам нужно и какой тип. Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розеточной коробки (или 16 дюймов до верха коробки). Если этот нож меньше 60 мм 02 Стандарт для низковольтных установок 04 Обзор мировых стандартов для розеток 06 IEC | Британский стандарт 06 Схема электропроводки в жилых помещениях 08 Обзор установки и соответствующих электромонтажных аксессуаров Стандарт 10 Филиппины.В зависимости от того, сколько вы планируете путешествовать в будущем, возможно, стоит приобрести комбинированный преобразователь напряжения и сетевой адаптер. c. Фронт-офис / Ресепшн Должна быть стойка регистрации, информационная стойка и офис по работе с гостями, обеспечивающие круглосуточное обслуживание и обслуживаемые • Торговыми точками в другой части жилого помещения для специальной техники, такой как оборудование для стирки, должны быть размещены в пределах 1800 мм от помещения. предполагаемое расположение прибора. Стандартная высота межкомнатной двери составляет 6 футов 8 дюймов. Основываясь на исследовании Скверла, Нью-Йорк не устанавливает минимума.Обычно используемые розетки различаются от страны к стране. На Филиппинах вилки и розетки имеют типы A, B и C. Стандартное напряжение составляет 220 В, а стандартная частота — 60 Гц. Эти торговые точки по-прежнему должны быть защищены GFCI. У вас стандартная высота 16 дюймов до верха распределительной коробки и стандартная высота 48 дюймов до верха распределительной коробки. быть высоким, возможно, тебе это больше понравится. Вы также можете проверить карту, чтобы увидеть, какие вилки и розетки используются в мире. пункты выдачи напитков и часы работы, правила выхода из огня и правила проживания для гостей.Производители учитывают эти небольшие отклонения. На Филиппинах вилки и розетки имеют типы A, B и C. Стандартное напряжение составляет 220 В, а частота — 60 Гц. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. старше 18 лет Методология Год Источник Албания 174,0 см (5 футов 8 1 ″ 2 дюйма) 161,8 см (5 футов 3 1 ″ 2 дюйма) 1,08 23,5 Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF ( над чистовым полом). B. Маркировка высоты розеток Можно ли создать метку для стандартного параметра высоты для электрических приборов.Южная Корея: я никогда не видел строительных норм. Любая поверхность стены больше 6 ‘должна иметь одну, а любая стена больше 12’ должна иметь две.

Обычная переработка салициловой кислоты,
Вестник Парковой школы,
Лучший лак для волос от выпадения волос,
Обзор мандолины Eastman Md 515,
Сумка для телескопа Rhino Bagmate,
Планы этажей Kenect Phoenix,
Вход для сотрудников Sonic Drive-in,
Атласная наволочка против шелка,
Глобальный центр New Century, Чэнду,

Вопросы и ответы дня — Какой высоты должны быть розетки

Джеймс задает этот вопрос, который касается высоты розеток в существующих жилых помещениях.На него ответил NICEIC (Тема — Регулирование и законодательство):

Схема, показывающая высоту гнезда — но BS 7671, Постановление 553.1.6 не определяет высоту.

Этот вопрос и ответ — один из тысяч, размещенных в нашей области технической экспертизы, на которые ежедневно отвечают наши эксперты Voltimum.

Вопрос: На какой высоте следует устанавливать розетки при выполнении полной переустановки существующей собственности, когда существующие розетки устанавливаются на высоте шести дюймов над плинтусом?

Кроме того, допустимо ли устанавливать розетки на той же высоте, что и существующие розетки, при добавлении только нескольких дополнительных розеток к установке (при условии, что розетки не установлены в плинтус!) В эстетических целях?

Ответ: В случае повторной проводки и переделок нет особых требований для соответствия высоте монтажа Утвержденному Документу M.При желании дизайнер может использовать эти значения.

BS 7671, Правило 553.1.6 не определяет высоту, но требует, чтобы «розетка, установленная на стене или аналогичной конструкции, была установлена ​​на высоте над полом или рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки. — розетке или к соответствующей вилке и ее гибкому кабелю, которые могут возникнуть во время вставки, использования или извлечения вилки ».

Если проектировщик решит, что высота существующих розеток соответствует требованиям 553.1.6, то можно устанавливать любые новые розетки на той же высоте.

Чтобы увидеть больше вопросов и ответов в зоне для экспертов Voltimum UK, щелкните ссылку. Эксперты ведущих организаций в режиме онлайн ответят на ваши технические вопросы по широкому кругу вопросов. Наша доступная для поиска база данных существующих вопросов и ответов теперь содержит более 3500 записей; вы можете просмотреть их здесь.

Требования к высоте домкрата | Монтаж и обслуживание кабелей

Q: Наш фармацевтический отдел устанавливает новые стеллажи во всех помещениях.Они хотят поднять стенной домкрат с высоты 9 дюймов от пола до 45 дюймов от пола. Я хотел бы знать, существует ли стандарт того, насколько высоко или низко можно установить настенную розетку. Наши электрики говорят, что могут поставить электрическую розетку где угодно. Я чувствую, что должен быть какой-то стандарт.

Нил Фридрихсен

Computer Wizard

Ojai, CA

A: Вы правы? Ну, почти. Закон об американцах с ограниченными возможностями (ADA) 1990 года не является стандартом; это закон.Руководство Ada по обеспечению доступности зданий и сооружений устанавливает правила доступности общественных и коммерческих объектов для лиц с ограниченными возможностями. Эти руководящие принципы должны применяться во время проектирования, строительства и изменения зданий и сооружений в той мере, в какой это требуется согласно правилам ADA.

В главе 4 «Доступные элементы и пространства: объем и технические требования» в п. 4.2 О говорится о допустимых площадях и диапазонах досягаемости. Подпункт 4.2.5 OForward Reach, O гласит, что если свободное пространство пола позволяет приближаться к объекту только вперед, максимально допустимый вылет вперед должен составлять 48 дюймов.Минимальный низкий вылет вперед — 15 дюймов над полом. Максимальный вылет вперед по уровню через препятствие с пространством для колен ниже составляет 25 дюймов. Когда препятствие имеет глубину менее 20 дюймов, максимальный вылет вперед составляет 48 дюймов. Когда препятствие выступает на 20-25 дюймов, максимальный вылет вперед составляет 44 дюйма. Таким образом, это сузит окно до минимальной высоты 15 дюймов над готовым полом в наихудшем случае и максимальной высоты 48 дюймов над готовым полом в наихудшем случае, если реконструируемая область должна быть доступна для людей с ограниченными возможностями.Если архитектор проекта или заказчик специально не проинструктирует меня об ином, я всегда беру на себя требование.

Для получения дополнительной информации см. Www.ac cess-board.gov/bfdg/adaag.htm.

Донна Балласт — аналитик по коммуникациям в Техасском университете в Остине и зарегистрированный в bicsi разработчик распределения коммуникаций (rcdd). Вопросы можно направить ей в отдел установки и обслуживания кабельной системы или по адресу PO Drawer 7580, Техасский университет, Остин, Техас 78713; тел: (512) 471-0112, факс: (512) 471-8883, электронная почта: ballast @ utexas.edu.

Как увеличить электрические розетки в доме для старения на месте

Устранение необходимости наклоняться низко или подниматься высоко — один из столпов разумного дизайна с возможностью выдерживания на месте. Осмотрите свой дом прямо сейчас. Подсчитайте количество электрических розеток на полу, до которых вам нужно наклониться. Теперь посчитайте количество выходов на уровне талии. Как я уверен, вы уже знаете, большинство жилых розеток находятся чуть выше пола, что создает серьезную проблему с безопасностью для пожилых людей.

Если это относится к вашему дому, строительство электрических розеток должно занимать первое место в вашем списке проектов по устареванию на месте. Наклоняться к розетке — это потенциальная опасность падения. А если ваш родитель упадет, когда что-то воткнет в розетку, у вас может возникнуть еще более опасная ситуация.

Поднять электрические розетки довольно просто и недорого. Но, поскольку это электрический проект, необходимо принять дополнительные меры предосторожности, чтобы убедиться, что вы остаетесь в безопасности, а работа выполняется должным образом — подробнее об этом ниже.Во-первых, вам необходимо хорошо понимать стандартные требования к розеткам для выдержки на месте, чтобы их размещение помогало родителям оставаться в безопасности и комфортно.

Для получения дополнительной помощи по установке электрических розеток ознакомьтесь с этими руководствами по проводке своими руками!

Требования ADA к электрическим розеткам

Большинство бытовых розеток устанавливаются так, чтобы основание выпускной крышки было на 12 дюймов выше поверхности готового пола. Вам нужно будет поднять каждую розетку как минимум на 3 дюйма, чтобы соответствовать стандартам ADA.Если возможно, выше.

ADA уделяет большое внимание дальности вылета вперед и сбоку. В этом случае, чем короче расстояние, которое вам нужно пройти, чтобы добраться до розетки, тем лучше и безопаснее эта розетка для жизни на месте. ADA требует, чтобы все электрические розетки располагались на безопасном расстоянии для пожилых людей. Вот мелкий шрифт.

Когда прямой досягаемость ничем не ограничена, высокий вылет может составлять максимум 48 дюймов, а низкий — минимум 15 дюймов от готового пола или земли.

Правила меняются, если вы смотрите на розетку поверх любого препятствия, например, на столешницу.

Для целей этой статьи я покажу вам, как поднять настенную розетку, чтобы она соответствовала стандартам ADA и была безопасной для старения на месте.

Расположите розетки там, где они лучше всего подходят для ваших родителей

Не существует универсальной высоты розетки, подходящей для пожилых людей. Пока вы находитесь в пределах порога ADA в 15–48 дюймов от готового пола, вы можете выбрать любое среднее значение, которое работает лучше всего.

Если ваш родитель передвигается в инвалидном кресле или вы хотите спланировать такую ​​возможность в будущем, вам нужно, чтобы ваши розетки попали в нижнюю границу диапазона роста. Так человеку в инвалидном кресле будет легче добраться до розетки сидя. Если ваш родитель не находится в инвалидном кресле, расположите розетки достаточно высоко, чтобы им не приходилось наклоняться при подключении чего-либо.

Прежде чем открывать торговую точку, вам нужно сделать домашнее задание

На практике переместить электрическую розетку на несколько дюймов вверх по стене — это довольно простой проект, сделанный своими руками.На самом деле в этой работе много сложностей, которые могут помешать вашему успеху, если вы не знаете, на что обращать внимание.

1. Электротехнические нормы и разрешения

Многие муниципалитеты требуют разрешения и проверки, когда вы выполняете электромонтажные работы в своем доме. Перед тем, как начать, узнайте в своем городке, что вам нужно сделать, чтобы соблюдать правила.

2. Проконсультироваться со специалистом

Если вы новичок в домашних условиях или не имеете опыта работы с электрикой, вам нужно поговорить с профессиональным подрядчиком или электриком, прежде чем вы начнете резать гипсокартон.Даже если вы в конечном итоге решите выполнить эту работу самостоятельно, найдите время, чтобы изучить основы. Я начну с этого и проведу вас через весь процесс. Затем убедитесь, что у вас есть опытный профессионал рядом с вами на каждом этапе пути, когда вы поднимаете каждую розетку.

Как поднять розетку в полу от старения на месте

Когда вы будете готовы начать, вот что вам понадобится.

Инструменты и материалы:

Шаг 1. Выключите питание

Когда вы выполняете какие-либо электромонтажные работы, всегда отключайте питание в комнате, в которой вы работаете.Переверните выключатель, а затем с помощью мультиметра дважды и трижды проверьте, нет ли нулевого напряжения в перемещаемой розетке.

Шаг 2: Снимите имеющуюся крышку выпускного отверстия и загляните внутрь

Первый шаг в этой работе — разметка земли. Снимите крышку с розетки, чтобы увидеть оголенные провода внутри розетки. Прямо из задней части розетки должен выходить набор проводов. Поскольку мы перемещаем эту розетку выше по стене, мы хотим видеть провода в верхней части розетки, идущие вверх в том же направлении.

Если основные провода вашей розетки направлены вверх, тогда вы можете переходить к шагу 2. Однако, если ваши основные провода розетки направлены в противоположном направлении, в котором вы хотите, чтобы ваша розетка шла, ваш день станет намного сложнее. . Поднятие розетки означает также подъем выводных проводов. Если у вас недостаточно провода, чтобы переместить розетку вверх, вы подумываете о более сложном проекте электропроводки.

Совет для профессионалов № 1: Если основные провода вашей розетки идут в неправильном направлении, пора обратиться к профессиональному подрядчику.Этот тип проекта требует профессионального опыта и глубокого понимания стандартов кодекса, чтобы работа была выполнена хорошо, а ваш дом был в безопасности.

Шаг 3: Отметьте стену, куда пойдет новая торговая точка

Определите, где вы хотите разместить новую розетку. Затем отметьте горизонтальную линию на стене, где в конечном итоге будет находиться верхняя часть крышки выпускного отверстия. Затем вы проведете две вертикальные линии — по одной с каждой стороны существующей розетки — до тех пор, пока они не пересекутся с горизонтальной линией, которую вы только что нарисовали.Используйте свой квадратный измерительный инструмент, чтобы убедиться, что ваша новая розетка будет соответствовать существующей.

Шаг 4: Найдите шпильку

Одна сторона существующей розетки прикреплена к шпильке. Вопрос в том, какой именно. Прежде чем приступить к прорезанию гипсокартона, воспользуйтесь поиском шпильки, чтобы найти ближайшую к розетке шпильку.

Шаг 5. Прорезание гипсокартона

Как только вы найдете стойку, вы готовы прорезать гипсокартон и освободить место для новой розетки.Вырежьте по вертикальным линиям, отмеченным на шаге 2.

Профессиональный совет № 2: При резке вдоль стороны шипа выпускного отверстия начните с того, что поместите пильный диск немного внутрь линии, которую вы нарисовали — это должно хватить на 1/8 дюйма или около того. Это поможет вам не врезаться в шпильку. Вы всегда можете вернуться и прорезать больше гипсокартона, если это необходимо.

Шаг 6. Обрежьте лишний гипсокартон, чтобы открыть выходную скобу

После того, как вы удалили гипсокартон по обе стороны от существующей розетки, вы должны увидеть скобу, соединяющую розетку с стойкой.Продолжайте снимать гипсокартон, пока кронштейн полностью не обнажится.

Шаг 7. Переместите выходную коробку вверх и закрепите ее на месте

Откручиваем скобу крепления выпускной коробки к шпильке. После того, как она высвободится, сдвиньте выпускную коробку вверх и установите ее на новую высоту. Затем вы снова прикрутите скобу к шпильке, чтобы удерживать ее на месте.

Шаг 8: Залатать гипсокартон

Теперь, когда выпускное отверстие на месте и на нужной высоте для выдерживания на месте, вы готовы залатать гипсокартон.Вы можете повторно использовать гипсокартон, вырезанный из стены, если он не поврежден. Или купите новый кусок гипсокартона и отрежьте его, чтобы он соответствовал размеру отверстия, которое вам нужно заполнить.

Мне нравится использовать сетчатую ленту для гипсокартона, чтобы заделать швы. Просто поместите новый кусок гипсокартона на отверстие в стене и прикрепите его к стене с помощью сетчатой ​​ленты.

После того, как лента будет на месте, вы можете нанести тонкий слой гипсокартона, чтобы залатать стену. Я предпочитаю сначала начать с тонкого слоя и дать ему высохнуть.Затем я добавляю второй слой. Вам может понадобиться до трех слоев, чтобы создать гладкую поверхность и скрыть текстуру сетчатой ​​ленты.
