Стены из профиля: Правила создания каркаса для перегородок и потолков

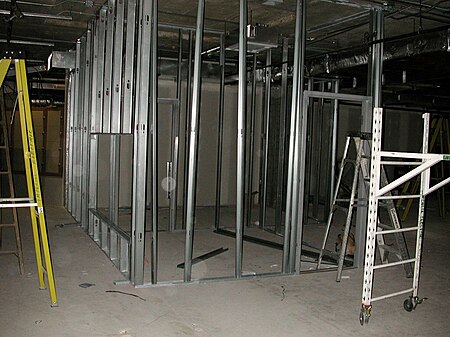

Монтаж каркаса перегородок из гипсокартонного профиля (ФОТО)

Каркасные межкомнатные перегородки активно используются для зонирования комнат и обустройства квартир. Зачем же монтируется каркас из металлопрофилей для создания гипсовых перегородок? Листы ГКЛ накладываются на профиль для перегородок. Это способ их крепления. Именно поэтому монтаж каркасных перегородок – это такой важный процесс. Нужно выбрать алюминиевый профиль для перегородок нужного размера, чтобы правильно соорудить стойки и направляющие, использовать подходящий гипсокартон. Чтобы сделать все правильно, давайте рассмотрим, как сделать перегородку из профиля.

О чем эта статья

Составление чертежа

Первое что необходимо составить, прежде чем сделать перегородку из профилей, это чертеж. Чертеж должен содержать в себе полное представление о будущей перегородке. На нем должны быть отражены все размеры, промежутки, особенно важно обозначить дверной проем. Если вы собираетесь монтировать в перегородке полочки или окна, их обязательно нужно указать на чертеже. Эскизы, наброски и схемы очень помогут вам в процессе создания перегородки, и даже в процессе дизайнерского оформления.
Также, составьте чертеж, на котором будет указано размещение перегородки в квартире. Это важно сделать, чтобы оценить уместность перегородки в доме и увидеть, с какими возможными препятствиями придется столкнуться в будущем. Кроме того, это позволит более четко определить, по какому маршруту нужно проводить электропроводку и другие коммуникации.

Расчет необходимых материалов

Лучше всего в этом вам поможет калькулятор:

• Перегородка в 1 слой гипсокартона
• Перегородка в 2 слоя гипсокартона

*Внимание ! Все результаты являются примерными — точность зависит от материала стен, состояния и формы помещения

Подготовка поверхности для монтажа

Первое, что необходимо сделать – это очистить все стены и пол от старых покрытий, на том месте, где будет устанавливаться каркас. Конечно, убирать покрытие с пола вовсе не обязательно, но только в том случае, когда вы уверены, что пол имеет ровную и прочную поверхность, которая не будет скользить со стороны в сторону. Со стен покрытие лучше убрать, если такое имеется.

Измеряйте высоту, на которой будет располагаться верх вашей перегородки и сделайте там отметку на будущее. Чаще всего, конечно, перегородки делаются до потолка, но это вовсе не обязательно. Если добавить в каркас дополнительные стойки и перемычки, то можно сделать перегородку ниже потолка. Тут все зависит от того, с какой целью вы возводите перегородку. Если вы хотите получить изолированную от звуков и других помещений комнату, то нужно обязательно делать каркас до потолка, а вот декоративные вариации перегородки можно сделать любого размера.

Если вы обшиваете гипсокартоном всю квартиру, то важно помнить, что в первую очередь делается потолок, а уже потом к нему прикрепляется перегородка. Чтобы лучше понять, как это реализуется, посмотрите на рисунок.

Но это актуально только в том случае, если вы делаете и гипсокартонную перегородку, и подвесной гипсокартонный потолок. Если же вы делаете гипсокартонную перегородку и реечный потолок, то вначале возводится именно перегородка. А уже реечный потолок крепится к уже построенной перегородке.

Разметка

Помимо чертежа на бумаге, очень важно иметь разметку на стенах, потолке и полу, чтобы правильно построить перегородку. На стены нужно нанести границы для каркаса. Это очень хорошо повлияет на ориентацию во время установки металлических профилей. Все линии чертежа должны быть замкнутыми. Нельзя просто начертить линии карандашом и линейкой. Чтобы получить ровные вертикальные линии, нужно использовать строительный уровень.

Когда вы нанесете чистовую границу перегородки, отступите от нее расстояние в две толщины гипсокартонного листа. На этом расстоянии нужно провести вторую замкнутую отметку. На полу также нужно сделать одну очень важную пометку. Нужно отметить границы будущего дверного проема. Когда разметка будет закончена, можно приступать к монтажу каркаса.

Установка направляющих профилей

Первый этап сбора каркаса – это установка направляющих металлических профилей, которые буду принимать на себя вес конструкции, и станут своеобразным фундаментом для будущей перегородки. Направляющие профили – это основа каркаса, так что к ним нужно отнестись со всей ответственностью.

Для начала, нам понадобятся ножницы по металлу, чтобы отрезать кусок профиля нужной нам длины. Дело в том, что стандартная длина направляющего профиля – три метра, а часто бывает так, что высота перегородки должна быть значительно меньше. Также и длина потолка может быть значительно меньше, поэтому изготавливаем три профиля нужного нам размера.

Загните край нижней направляющей, которая будет располагаться со стороны дверного проема так, чтобы получился прямой угол, а на стенке профиля сделайте вырез в сорок пять градусов.

Чтобы закрепить направляющие профили, просверлите через каждые шестьдесят сантиметров дырки в стене и в самом профиле. Диаметр сверла должен быть восемь миллиметров. На просверленных местах закрепите направляющие при помощи дюбелей и саморезов.

Прежде чем закрепить профиль, который будет соприкасаться с несущими поверхностями, наклейте на него специальную ленту – уплотнитель Дихтунгсбанд. Эта лента поможет уплотнить направляющие профили, что, в свою очередь, придаст стойкости всей конструкции, а также создаст дополнительную звукоизоляцию в вашей перегородке. Такая лента помогает предотвратить появление трещин в районе швов, которые часто там возникают.

Стоечные профили

Стоечные профили, которые еще называют стойками, устанавливают прямо на направляющие. Это профили, которые крепятся вертикально. Отрежьте две стойки нужной длины, по высоте вашей перегородки, а потом прикрепите их к стенам по бокам при помощи дюбель-гвоздей. От них крепятся стойки вдоль всего каркаса. Между двумя соседними стойками должно быть фиксированное расстояние в шестьдесят сантиметров.

Мерить это расстояние нужно не от края, а от середины профиля, поскольку два соседних гипсокартонных листа должны быть закреплены на одной и той же стойке. Исключением из этого правила является только дверной проем. Закрепите по одному стоечному профилю с обеих сторон дверного проема, а между ними ничего быть не должно.

Чтобы в будущем было легче устанавливать дверь, в стойки, расположенные по бокам дверного проема, нужно вставить деревянные бруски и прикрепить их к профилям.

Поперечные перемычки

Когда установлены и направляющие, и стоечные элементы каркаса, остается закрепить последний вид профилей – поперечные перемычки. Это не совсем отдельный вид профилей. Чаще всего перемычки делаются из стоек, поскольку они обладают большей жесткостью.

Крепить поперечины нужно к стоечным профилям. Одна сторона перемычки вставляется в стоечный профиль. Тут возникает небольшая проблема. Края стоечных профилей закруглены, так что для того, чтобы мы смогли вставить в них поперечные перемычки, придется поработать пассатижами.

Далее нужно создать определенную форму с другой стороны поперечной перемычки. Тут нам снова понадобятся ножницы по металлу. Сделайте на краю разрез вдоль профиля, чтобы получился своеобразный язык, а затем загните его внутрь. Затем его надо прикрутить к ровной стороне вертикальной стойки. В будущем бортики будут обрезаться. Если вам непонятно, как именно делается язык, то пример показан на фото.

Для крепления используются саморезы длиной в девять миллиметров.

Когда вы установите поперечные перемычки, вы получите готовый каркас. Но не будет лишним сперва его проверить на прочность. Каркас должен хорошо держаться и не шататься под механическим воздействием. Если вы не уверены в прочности каркаса, то лучше выполнить работу над ошибками, иначе последующий ремонт может оказаться гораздо более трудоемким и финансово затратным.

http://stroylab.su/wp-content/uploads/2014/06/montazh-gipsokartona-na-peregorodku-1024×743.jpg
http://gipsokartonom.ru/wp-content/uploads/tehnologiya-ustroystva-gipsokartonnyh-peregorodok.jpg
http://stroylab.su/wp-content/uploads/2014/06/brus-v-dvernom-proeme.jpg

какой нужно использовать, размеры каркаса, конструкция своими руками

Выбирая профиль для гипсокартонной перегородки, следует учитывать его качество и основные характеристики

Перепланировка помещения в современное время не требует особых навыков строительства. Самым простым способом возведения перегородки является конструкция из гипсокартона. Она проста в монтаже, ей можно перегораживать комнаты в жилых помещениях. Перегородки могут быть различные как глухие, так и частичные. Каркас делается из оцинкованных профилей различных размеров.

Металлический профиль для перегородки из гипсокартона

Любая перегородка из гипсокартона имеет основу «скелет» для крепления листов ГКЛ. Сами листы достаточно увесистые и каркас для их крепления должен быть надёжным. Профиль для перегородки из гипсокартона хорошо справляется с такой нагрузкой. Конструкции получаются достаточно крепкие и идеально ровные.

Профили различаются по видам и размерам, для них необходимы соединительные элементы, которые дополнят конструкцию большей надёжностью и соединяют каркас:

• Направляющий профиль используется для крепления каркаса к потолку и полу;
• Стоечный составляет основу каркаса;
• Профиль перемычный соединяет стоечные профиля;
• Потолочный;
• Угловой элемент накладной;
• Подвесы;
• Соединитель одноуровневый;
• Соединитель двухуровневый;
• Гибкий арочный профиль используется для создания арок;
• Отрез для удлинения.

Профили также бывают усиленные и не усиленные, каркас для гипсокартона лучше выполнять из усиленных профилей. Стоит обращать внимание на качество материала. Подробнее разновидности металлического профиля представлены в статье: https://homeli.ru/remont-i-otdelka/profili-dlya-gipsokartona.

Оцинкованный профиль не должен иметь повреждений и следов ржавчины, лучшим будет профиль с содержанием цинка более 99%, он меньше всего подвержен коррозии. Заводской брак часто маскируют покраской профилей, стоит понимать, что скрытый заводской брак опасен, перегородка попросту может разрушится.

Какие профили нужны для перегородки из гипсокартона

Каждый вид профиля имеет своё предназначение в монтаже. Для каждой конструкции используется определённый набор металлических профилей и соединительных элементов к ним. Для подшивания стен и потолков используют плоскостные – они не имеют рёбер жёсткости и поэтому плохо выдерживают сильную нагрузку. Для конструкции различных арок применяют арочные гибкие профили. С их помощью легко сделать арку любой формы, а для межкомнатных перегородок – стеновые или перегородочные профиля, они имеют специальные рёбра жёсткости в виде двух выпуклых желобков по всей длине.

Для того чтобы сделать перегородку, важно знать какие профили нужны для перегородки из гипсокартона:

• Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
• Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
• Для жёсткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.

Строительный рынок имеет огромный ассортимент профилей по различным ценам, однако важно помнить о надлежащем качестве, каркасные профили должны выдерживать положенную нагрузку.

Профили необходимо брать одного размера, для объемных перегородок используются более широкие, для частичных или фигурных возможно использование стандартного профиля 50 мм шириной.

Оцинкованный профиль для перегородки из гипсокартона: размеры

Для разных каркасов используют различные по размеру профили. Важно знать, для чего предназначен тот или иной профиль, чтобы максимально качественно выполнить перегородку.

Смонтировать перегородку из гипсокартона своими руками поможет следующий материал: https://homeli.ru/remont-i-otdelka/steny/montazh-peregorodok-iz-gipsokartona.

Профиль для перегородки из гипсокартона – размеры:

• Направляющий профиль имеет ширину 28 мм, высоту 27 мм, длина 3 или 4 метра, толщина стенок 0,5 – 0,6 мм;
• Несущий профиль имеет ширину от 42 мм до 150 мм, высоту полок 27 мм – 40 мм, 3 или 4 метра длинной.

Более устойчивые к толчкам и ударам перегородочные профили с большей шириной. Важно не забывать сделать технические отверстия для прокладывания внутренних коммуникаций.

Некоторые виды профилей имеют готовые отверстия с прорезиненными краями, чтобы не повредить острыми краями целостность проводки, проложенной внутри перегородки из гипсокартона.

Рекомендации, какой профиль использовать для межкомнатных перегородок

Межкомнатные перегородки из гипсокартона должны выполнять помимо разделения ещё и шумоизоляцию. Добиться этого можно с помощью укладки во внутрь стены изолирующего шум материала.

Для различных помещений требуется разная толщина перегородки и зависит она от того, какой профиль использовать для перегородок:

• Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
• Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
• Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.

Необходимо отметить, что самая шаткая и слабенькая перегородка будет при использовании профилей 50 мм шириной, такую перегородку лучше выполнять как частичную или декоративную часть интерьера.

Оптимальной шириной для стены, перегораживающей пространство помещения, является профиль 75 мм. Самой прочной перегородкой соответственно будет конструкция с использованием профиля 100 мм шириной. Увеличить жёсткость более тонких перегородок можно путём сложения одного профиля в другой или двойным слоем гипсокартона.

Каркас перегородки из гипсокартона своими руками

Перегородка из гипсокартона довольно проста для монтажа и не требует специальных навыков. Главной задачей является выбор подходящих профилей и комплектующих, подготовка их к монтажу.

Каркас перегородки из гипсокартона своими руками выполняется поэтапно:

• Закрепить направляющие по полу и потолку по всей длине перегородки;
• Вставить и закрепить стоечные профили к направляющим;
• Закрепить продольные перемычки в каждом шаге стоечных профилей;
• Закрыть каркас листами ГКЛ и выполнить отделку.

Перед началом монтажа перегородки, необходимо произвести разметку поверхности пола и потолка, отмерив нужное расстояние от перпендикулярной стены в двух точках затем соединить с помощью шнура.

То же самое проделать на потолке. Далее на направляющие профиля прикрепить шумоизоляционную ленту. Устанавливать направляющие необходимо с помощью шурупов или дюбелей. Стоечные профили вставляются сначала в напольные направляющие, а затем в потолочные и выравниваются с помощью уровня, закрепляются шурупами сверху и снизу.

Иногда каркас выполняется без поперечных перемычек, но всё-таки желательно их сделать для того, чтобы у листов ГКЛ было как больше места крепления с каркасом. Это придаст дополнительной прочности конструкции. После обшивки одной стороны каркаса гипсокартоном, необходимо заложить во внутрь коммуникации и только потом изолирующий материал. Прикручивать листы гипсокартона необходимо по краю непосредственно к стоечным профилям шурупами и без фанатизма, утапливая шляпки немного под лицо листа.

Этапы работы по креплению листов гипсокартона на каркас смотрите тут: https://homeli.ru/remont-i-otdelka/kak-krepit-gipsokarton.

Виды профиля для перегородки из гипсокартона (видео)

Каркас для перегородки из профилей надёжно крепится к полу и потолку, поверхность получается идеально ровной. Дверной проём имеет одинаковую ширину по всему периметру что облегчает монтаж дверей. Вариантов дальнейшей отделки перегородки из гипсокартона великое множество поэтому такая стена ничем не уступает стенам из кирпича.

Как сделать конструкцию из профиля на стене?

Наиболее распространенной конструкцией из строительного профиля является каркас под гипсокартон. Он может монтироваться как на стенах, так и на потолке. Многое зависит также и от основания. Несмотря на все эти факторы, работу можно разделить на несколько этапов.

Наиболее распространенной конструкцией из строительного профиля является каркас под гипсокартон. Он может монтироваться как на стенах, так и на потолке. Многое зависит также и от основания. Несмотря на все эти факторы, работу можно разделить на несколько этапов.

Подготовительный этап

Для начала нужно позаботиться о том, чтобы все материалы и инструменты были под рукой. Это залог того, что работа не прервется из-за отсутствия того или другого.

Нам понадобятся инструменты:

Необходимые для монтажа каркаса материалы:

На этом этапе также стоит позаботиться и о подготовке основания. Если есть значительные дефекты и перепады, которые мешают ровному монтажу конструкции, их необходимо устранить при помощи штукатурки.

Разметка на полу и потолке

Семь раз отмерь, один раз отрежь. Русская пословица актуальна всегда. Любой опытный мастер скажет, что правильно выполненная разметка – гарантия того, что монтажные работы могут быть завершены успешно.

В первую очередь следует определить перепад основания. Именно он решает расстояние от поверхности до гипсокартона. Для выравнивания стен обычно достаточно не более 10 см.

Далее наносим разметку на пол для того, чтобы уложить профиль стоек. На этом этапе нам обязательно нужен уровень для определения горизонтальной плоскости.

Разметку на потолке делаем параллельно полу при помощи отвеса. Он позволяет установить точную вертикальную плоскость.

После разметки к полу и потолку следует прикрепить сам профиль дюбель-гвоздями. Перфоратором делаются отверстия в основании и профиле на расстоянии 30-40 см, в них устанавливаются дюбель-гвозди и закручиваются при помощи шуруповерта.

Профессионалы используют звукоизолирующие ленты, подкладывая их под профиль. Они гасят шум, распространяющийся по несущим стенам от соседей снизу или сверху.

Разметка стены и крепление основной части каркаса

Профиль должен крепиться к гипсокартону через каждые 60 см. Стандартный лист ГКЛ имеет ширину 120 см. Значит два профиля устанавливаются по краям, а один посередине. Для этого размечаем стену соответствующим образом при помощи отвеса.

К стене мы прикрепляем прямые подвесы вдоль вертикальной разметки на расстоянии 30-40 см друг от друга, на которые и будут установлены профильные стойки. Помним о том, что профиль должен быть установлен в вертикальной плоскости, поэтому можно использовать горизонтально натянутую нить, пересекающую прямые подвесы под прямым углом. Новичкам с ней гораздо легче ориентироваться. Только опытные мастера могут прикрепить профиль к подвесам строго вертикально с первого раза.

Мы рассмотрели общие правила монтажа конструкции для выравнивания стен из гипсокартона и строительного профиля. Надеемся, они помогут вам. Желаем удачи!

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$select.selected.display}}

{{article. content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

дерево или профиль из металла?

Когда речь заходит о материалах каркаса для строительства внутренних стен, у домовладельцев есть два варианта на выбор: дерево и металл. Оба материала имеют свои преимущества и недостатки, рассмотрим их.

Какие перегородки лучше – из деревянного бруска, или металлопрофиля?

Дерево или металл?

Дерево определенно является прочнее, если сравнивать конкретно эти два материала. Используя древесину, можно создать устойчивую конструкционную поддержку.

Металлические же рамы сами по себе кажутся хрупкими, и действительно профиль легко сонуть, но как только гипсокартон или ГВЛ прикручен к каркасу, структура становится прочной.

Удобство

Металл побеждает в сравнении по данному аспекту. Мало того, что он намного легче дерева, две металлические балки из профиля по весу соответствуют одной деревянной. Это упрощает транспортировку. Металл можно разрезать с помощью специальных ножниц, что подразумевает отсутствие опилок. Тем не менее, это не означает, что работать с металлом совершенно безопасно. Во время резки метала нужно носить перчатки, чтобы защитить руки от острых краев и получения режущих травм. На полу могут также оставаться мелкие кусочки металла, которые нужно утилизировать сразу же после резки материала. Стальные рамы можно разрезать и с помощью торцовочной пилы с металлическим режущим лезвием, что упрощает резку нескольких рам одновременно. С деревом или металлом защита глаз является обязательной. Всегда нужно носить защитные очки.

Монтаж листов ГКЛ на перегородку из металлопрофиля

Тепло и звуко-изоляция

И хотя перегородка заполняется тепло-, звуко-изолирующим материалом, но стойки являются мостиками холода, особенно если они из металла, дерево в этом плане однозначно лидирует. Однако внутри дома вопрос о теплоизоляции перегородок не стоит остро, а вот для звукоизоляции, если это перегородки из металлопрофиля, используют специальные демпферные ленты которые глушат передачу звуковых волн от стены или пола.

Стоимость

Как правило, строительство стальной рамы дороже из-за стоимости крепежа и других специализированных материалов. Тем не менее стены на основе стального каркаса могут быть построены быстрее, поэтому есть экономия затрат на рабочую силу, что позволяет сбалансировать разницу в стоимости материалов.

На заметку: рассмотрите также вариант перегородок из пазогребневых плит, у него есть свои преимущества и он прост в возведении.

Стабильность

Древесина подвержена естественной деформации, а металл нет. Древесина также впитывает влагу, которая может привести к росту плесени и гниению, металл — нет. Но металл ржавеет. Паровой барьер (подкладка) всегда должны быть между нижней плитой и бетонным полом, невзирая на используемый материал.

Ущерб от насекомых

Муравьи и термиты могут серьезно повредить деревянные балки, но, насколько известно, они все еще безразличны к металлу.

Проблемы окружающей среды, экологичность

Металл иногда рекламируют как экологически чистую альтернативу древесине. Однако оба материала имеют свои положительные и отрицательные черты в этом плане. Древесина является возобновляемым ресурсом, тем не менее проблема вырубки деревьев по-прежнему актуальна. Металл подлежит вторичной переработке, и, хотя рециркуляцию всегда приветствуют, этот процесс не самым лучшим образом влияет на окружающую среду. В принципе, любой материал можно рассматривать как безопасный или приносящий ущерб для окружающей среды. В зависимости с какой стороны смотреть на этот вопрос.

Устойчивость к огню

Дерево горит, металл нет. Стена, построенная на основе металлического каркаса, достаточно огнестойка.

Энергоэффективность

Металлический каркас рядом с внешней стеной (фундаментной стеной в подвале) передает холод. Помимо очевидной проблемы с комфортом, это может вызвать конденсацию на стенах, в местах расположения металлических панелей. Конденсация может привлечь плесень. Поэтому экструдированную полистирольную изоляцию в данном случае следует рассматривать для установки между наружной стенкой и металлической рамой. С древесиной проблем в этом плане меньше, чем с металлом, но они все еще существуют.

Идеальных материалов в строительстве нет и быть не может, но теперь зная все плюсы и минусы перегородок из металла и дерева, вы можете принять оптимальное решение конкретно к своей ситуации.

Итог, мнение редактора исходя из личного опыта

От редактора сайта: лично я склоняюсь к перегородке из металлопрофиля. У меня уже был опыт изготовления каркаса из дерева, и я не скажу что был доволен им на все 100%. Брус для перегородки который я покупал, оставлял желать лучшего в плане его ровности – где-то пропеллер, а где-то изгибы сказывались на достаточно высокой стене в 2.8 перегородке в 2.8 м, и неудобно было работать с таким брусом. Но оговорюсь что я использовал не строганный брус, так как он дешевле. В строительном гипермаркете я видел строганный брус, он ровнее (хотя тоже не идеал), но и стоит на порядок выше.

Найти совершенно ровный брус для перегородки, задача не простая. И еще не факт что дерево не поведет после высыхания

Теперь мне скоро снова предстоит делать перегородку в своем строящемся доме, и я задался вопросом – дерево или профиль из металла? Прикинув стоимость строганого бруса и профиля, естественно с учетом всех крепежей, гипсокартона и так далее, решил однозначно – профиль. Тем более что в некоторых местах перегородка у меня будет доходить до 3.2 м. (проект дома с открытым потолком), а как известно, совершенно ровный брус найти сложно, по крайней мере идеально ровные я не видел еще. Хотя конечно, идеала в строительстве не существует в принципе, и тем не менее.

Видео – как сделать перегородку своими руками

Поэтому приведу видео-инструкцию по монтажу каркаса из профиля (гипсокартона) своими руками.

Установка профиля под гипсокартон на стены

В современных условиях трудно представить, что ремонт может обходиться без гипсокартонных конструкций. Давайте познакомимся с тем, как производится установка профиля под гипсокартон на стены. Процесс не сложный, но требующий точности при расчете и монтаже направляющих. От этого будет зависеть геометрия будущей конструкции.

Большой ассортимент элементов каркаса для гипсокартона позволяет обшивать стены или потолок, выполнять всевозможные ниши, разнообразные виды арок, монтировать перегородки между помещениями, скрывать электропроводку, размещать внутри звукоизоляционный или теплоизоляционный материал и многое другое.

Поэтому профиль имеет свои размеры в зависимости от предназначения и соответствующую маркировку. Можно, конечно, выполнить обрешетку под ГКЛ в деревянном исполнении, о чем я писал в статье – деревянная обрешетка под гипсокартон, но металлические элементы остова были специально созданы для  устройства каркаса под гипсокартонный лист.

Преимущества металлического профиля:

• Материал не подвержен процессам коррозии;
• Хорошо зарекомендовал себя во влажной среде;
• Пожаробезопасный, ему не страшны грызуны, как деревянному собрату;
• Не коробится и не усыхает, как древесина;
• Не требует специальной пропитки, как дерево и прочее.

Применяя обшивку из гипсокартона, вы уходите от мокрых процессов со штукатуркой, шпаклевкой, а при соблюдении технологической цепочки установки, поверхность будет выровнена идеально. Останется только ее облагородить и подготовить для дальнейшей финишной отделки. Установка профиля под гипсокартон на стены имеет свою последовательность и определенные нюансы.

Установка профиля на стены

Как и перед любой отделкой, сначала удаляем со стен прежнее покрытие, если оно старое и трескается, бухтит и сыпется. Обрабатываем после демонтажных работ основание грунтовкой. Если поверхность просто неровная, но штукатурка имеет хорошее сцепление с кладкой, то для выравнивания поверхности установку профилей будем производить по этой основе.

Назначение профилей для каркаса:

Составляющие профильной системы для устройства каркаса изготовляются из листа оцинкованного.

При обозначении профиля некоторые из вас могут растеряться во всем многообразии марок. Поэтому приведу марку

Направляющий ПН

профилей российского стандарта, а в скобках укажу маркировку, утвержденную ЕС (европейская маркировка).

• Стоечный ПС

  Направляющий профиль – обозначается ПН (или UW). Этот элемент крепится по периметру комнаты и является как бы рамкой, основой для установки стоечных профилей — вертикально расположенных стоек.

• Профиль стоечный – обозначается ПС (CW) крепится к направляющему профилю, как правило, в вертикальном положении и служит опорой для обшивки ГКЛ.

— Второй и очень ответственный момент – разметка поверхности. Стоечные профили нужно разметить друг от друга на расстоянии 600мм по осям. Это продиктовано шириной гипсокартонного листа. Стыки ГКЛ (ширина равна 1200мм) будут располагаться на середине профиля.

Узел соединения ПН и ПСПодвес крепит стоечный профиль к стене

—

После произведенной разметки и установленных направляющих ПН крепим на стену подвесы с шагом 600мм – это своего рода скоба, которая фиксирует профиль к стене. При помощи уровня выравниваем стоечный элемент и крепим его саморезами к подвесам. По длине он равен высоте потолка. И так каждый элемент по всему периметру.

— Каркас будет напоминать своеобразную клетку, выполненную из направляющих и стоечных профилей. Далее к ним по технологии должен крепиться гипсокартон.

— Если высота потолка больше размеров листа гипсокартона, то прибегаем к креплению листов «вразбежку», то есть один лист монтируем от потолка, а смежный от пола. Незаполненное пространство будет закрываться выкроенными кусками гипсокартона, а крепиться он будет к перемычке, установленной в месте соединения между стоечными профилями.

Установка профиля выполнена. Конечно, он сделал наше помещение немного меньше, но зато после крепления гипсокартона ваши стены будут с ровной поверхностью. Процесс обшивки гипсокартоном обсудим в последующих статьях, а сейчас предлагаю посмотреть видео, где наглядно показан весь процесс монтажа.

Выравнивание стен гипсокартоном с каркасом своими руками

Одним из способов выравнивания стен является использование металлического каркаса, что обшивается гипсокартоном. К такому методу приходится прибегать в случаях, когда стены настолько неровные, что иначе устранить этот дефект не получается. Или же просто не хочется пользоваться другими, более сложными вариантами. Выравнивание стен гипсокартоном с каркасом – это экономный способ провести ремонт в квартире, исправив ошибки строителей.

Преимущества каркасного метода

Правильно собранный каркас – залог ровной стены

Несомненным достоинством использования профилей является тот факт, что с их помощью можно собрать каркас. Сам каркас представляет собой прямоугольник с вертикальными стойками, а порой и с горизонтальными перемычками. Это ровная конструкция, которая обшивается гипсокартоном, а значит, в итоге будет создана поверхность без кривизны. При этом совершенно не важно, что творится со стеной, ведь за каркасом кривизны видно не будет. По сути, создается новая, ровная стена.

1. Создание каркаса позволяет исправить любую кривизну стены, даже если она идет волнами или посредине есть 20-сантиметровывй бугор. Хотя в абсолютном большинстве случаев проблемы возникают из-за завала стены.
2. Гипсокартон надежно крепится к профилям, а они в свою очередь надежно скреплены между собой. Также каркас крепится прочно к стенам, полу и потолку. Так что о прочности новой конструкции можно не беспокоиться.
3. Потеря площади не такая большая, как кажется. Многие побаиваются, что каркас заберет много места и комната станет меньше по площади. На самом же деле потеряется лишь 5 см при правильном подходе. Если каркас крепить максимально близко к самой выступающей точке стены, то потери минимальны. Ширина профиля вместе с толщиной гипсокартона дадут в сумме лишь 4 сантиметра. Так что даже если отступить от поверхности и учесть много шпаклевки, то потери не должны превышать 5-6 сантиметров.
4. Когда используется профиль для выравнивания стен гипсокартоном, то практически не остается мусора. От профиля могут оставаться лишь небольшие обрезки. Также не сильно загрязнит помещение и гипсокартон. Когда проводится выравнивание стен гипсокартоном без каркаса, то из-за использования раствора получается много мусора.
5. Можно использовать утеплитель или шумоизоляцию. Та же минеральная вата легко вставляется в каркас при необходимости.
6. Стена не нуждается в тщательной подготовке перед ремонтом.
7. Конструкция из профилей помогает сделать незаметную разводку коммуникаций.

К недостаткам данного метода можно отнести необходимость использования множества инструментов, которые не у всех есть под рукой. Об используемых инструментах стоит поговорить более детально.

Необходимые инструменты и материалы

Ленточный шуруповерт – это яркий пример инструмента, который ускоряет работу, но и без него можно обойтись

Во время работы не обойтись без определенных инструментов. Какие-то из них являются обязательными, другие же просто ускоряют и упрощают рабочий процесс. Разберемся, какие нужны инструменты, чтобы выравнивание стен гипсокартоном с каркасом прошло максимально эффективно:

• перфоратор нужен, чтобы сверлить отверстия в стене, потолку и полу. Это делается в местах, где будет происходить крепление каркаса, чтобы новая стена была прочной и надежной;
• шуруповерт или крестовая отвертка необходимы на протяжении всего рабочего процесса;
• ножницы по металлу или болгарка нужны для разрезания профилей до требуемой длины;
• водный уровень или лазерный уровень. С их помощью всё будет ровно, а кривизна стены устранится;
• ножом гипсокартон разрезается на куски нужной длины.

Также могут потребоваться такие инструменты как рулетка, просекатель, малярный шнур и рубанок для снятия фаски с гипсокартона.

Что до материалов, то здесь всё просто: гипсокартон, дюбеля, саморезы, подвесы и профили. Подойдет обычный гипсокартон, если выравнивание стен проходит не в ванной или туалете. В этом случае нужно брать влагостойкие листы, что имеют зеленый цвет. Дюбелей длиной 40-60 мм будет достаточно.

Весь необходимый крепеж для сборки каркаса

Что до саморезов, то стандартные шурупы 3,5*25 сгодятся (диаметр винта 3,5 мм, длина шурупа 25 мм). По правилам, после вкручивания саморез должен выступать с обратной стороны профиля не менее чем на 1 см. Если сложить толщину ГКЛ в 12,5 мм и толщину профиля в 1 мм, то выйдет, что вполне можно использовать саморезы длиной 25 мм. Если покажется, что они коротковаты, то можно брать 3,5*35, но не больше. Для крепления профилей между собой используются специальные саморезы по металлу длиной 9,5 мм.

П-образное крепление или как его еще называют подвесы, также необходимы. С их помощью собирается не только подвесной потолок, но и выравниваются стены. Они имеют стандартные форму и размеры, так что будет сложно ошибиться.

Классическим вариантом является сочетание профилей UD 27*28 (далее направляющий) и CD 27*60 (далее стоечный). Из направляющих создается обод каркаса, а стоечный профиль вставляется в направляющие, создавая стойки и перемычки. Нужно подбирать профиля таких размеров, чтобы потом один можно было вставить в другой, иначе каркаса не собрать.

Существующие профили от компании Кнауф

Подготовка поверхности и разметка

Еще до того, как выровнять стену гипсокартоном с профилем её нужно подготовить, а также сделать разметку в помещении. Что до подготовки, то она сводится к минимуму. Кто-то советует удалять со стены старые финишные покрытия, вычищать её, покрывать специальными противогрибковыми смесями. Но всё это лишняя трата времени, сил и денег. Кому какое дело, что на стене останутся обои, если они ни на что не повлияют и их не будет видно.

При желании можно обить старую рыхлую штукатурку, чтобы в будущем не слушать как она медленно крошится за каркасом с гипсокартоном.

Если стена выравнивается в ванной, то её можно обработать специальным раствором, предотвращающим развитие грибка и плесени. Такое решение будет логичным ввиду повышенной влажности в ванной комнате. В других же помещениях такие действия не имеют особого смысла. Куда важнее сделать правильную разметку.

Размечать нужно потолок, пол и боковые стены. Необходимо начертить четыре линии, по которым будет крепиться каркас. Выравнивание стен гипсокартоном с каркасом своими руками требует большой точности, поэтому крайне желательно обзавестись лазерным уровнем.

Использование лазерного уровня значительно упрощает не только разметку, но и процесс сборки каркаса

Необходимо определить, куда заваливается стена, чтобы знать место максимального её выступа в комнате. Это легко определяется лазерным уровнем, который сразу покажет, где нужно проводить линии для разметки. При помощи малярного шнура все линии отбиваются на четырех поверхностей для направляющих. Если лазерного уровня нет, то процесс будет выглядеть следующим образом.

1. Отвесом определяется, куда завалена стена.
2. Отступаем от выступа на 2-5 см и при помощи отвеса отмечаем точки на потолку и полу. Делаем эту процедуру с обоих концов стены.
3. Обивочным шнуром проводятся линии на потолку и полу. Потом аналогично проводятся линии на двух стенках.

На видео показано, как и без лазерного уровня можно качественно собрать каркас при помощи обычных инструментов.

Сборка каркаса – главный этап выравнивания стены

Чтобы новая стена была максимально ровной необходимо возвести идеальный каркас. Хоть уже была проведена разметка, но в процессе работы нужно будет использовать уровень, чтобы всё вышло идеально.

Монтаж направляющих профилей

Так вставляется дюбель для крепления профиля

Крепят направляющий профиль при помощи дюбелей. Для этого перфоратором пробивают отверстие в направляющей и стене (полу, потолке) с шагом 40-60 см. Дюбелями направляющие фиксируются достаточно прочно, так что можно не бояться, что они отойдут от поверхности. Выравнивание стен профилем под гипсокартон начинается именно с направляющих и если их установить криво, то дальше ничего исправить нельзя будет. Поэтому и нужно пользоваться уровнем, проверяя, насколько ровно установлена направляющая.

Нужно начинать с пола, потом делать потолок, а потом уже крепить направляющие к стенам. Направляющие должны идти сплошняком, чтобы нигде не было разрывов. В углах можно поступать двумя способами:

• делаются надрезы на ребрах профиля, чтобы согнуть его под прямым углом. Этот сгиб и идет в угол, а направляющая плавно перетекает с пола на стенку, со стенки на потолок и обратно;
• профиль просто вставляется в профиль. Их ширина одинакова, поэтому одна направляющая заводится в другую боком, а потом выворачивается. Получается профиль, вставленный в профиль под прямым углом.

Варианты соединения направляющих в углах

Установка стоек и использование подвесов

Когда рамка каркаса сформирована, то можно приступать к установке стоечных профилей. Их заранее нарезают так, чтобы длина была на 1 см меньше расстояния между направляющими на полу и потолке. После этого стойки заводятся в каркас и устанавливаются вертикально с шагом 40-60 см. такое же расстояние оступается от стенок.

Некоторые умельцы ставят стойки с обоих краев впритык к стене, не используя при этом направляющих на стенах. Выравнивание стен гипсокартоном с каркасом может проводиться и таким способом, но направляющий профиль дешевле стоечного. Так что думайте сами.

Нужно выровнять все стены за раз, а не делать их по одной

Стойки нужно прикрепить к стене, а для этой цели используются П-образные подвесы. Они крепятся к стене дюбелями так, чтобы их центр совпадал с центром стоек. ИХ можно закрепить заблаговременно, пока нет стоечного профиля, и он не мешает.

Практика показывает, что новичкам сложно рассчитать, где будут стойки и где нужно устанавливать подвесы. Поэтому их крепят по месту. Тем более что фиксация происходит при помощи ушек, которые выступают за плоскость профиля. Поэтому с их креплением, даже при помощи перфоратора, особых проблем возникать не должно.

Установленные заблаговременно подвесы могут служить ориентиром для стоек

На один стоечный профиль нужны две подвесы, если высота потолка стандартная. Расстояние между подвесами по вертикали должно составлять 1-1,3 метра. Расстояние до пола и потолка может быть чуть меньше. Расстояние между П-образными подвесами по горизонтали зависит от шага, с которым устанавливаются стойки (40-60 см).

Перед тем как прикрепить стойки саморезами к подвесам нужно натянуть капроновую нить. В этом случае выравнивание стен гипсокартоном с каркасом пройдет более качественно. Благодаря этой нити будет видно, как должны крепиться стойки, чтобы новая стена не вышла кривой.

Стойки нужно будет временно немного вдавить к стене, чтобы они не оттягивали нить

Нужно на крайней направляющей при помощи самореза закрепить нить, а потом аналогично закрепить её на направляющей противоположной стены. Нить должна быть натянута. Её следует проводить на 20 см выше каждого уровня подвесов. Начиная с любого края, стоечные профили крепятся к подвесам таким образом, чтобы между стойками и капроновой нитью оставался зазор в 1 мм. После того, как подобным образом будут закреплены все стойки нет необходимости крепить стоечный профиль к направляющим.

Если будет использоваться утеплитель, то он вставляется сейчас. Ушки перемычек выгибаются во внутрь и являются дополнительным сдерживающим фактором для утеплителя. Если минеральная вата или подобные материалы использоваться не будут, то сразу выгибаем ушки перемычек, чтобы они не мешали в дальнейшей работе.

Нужны ли горизонтальные перемычки

Отдельно хотелось бы остановиться на горизонтальных перемычках. Они делаются их профиля CD 27*60 для того, чтобы вся конструкция оказалась более прочной и устойчивой. Также такие перемычки хороши тем, что они используются для крепления краев листов гипсокартона. Гипсокартон разрезается и устанавливается так, чтобы всего его стыки попадали на стойку или перемычку. В итоге монтаж будет качественней.

Тем не менее, если стойки поставлены с шагом 40 см, то надобность в горизонтальных перемычках отпадает. Дополнительную жесткость конструкции уже придают подвесы. Если же шаг составляет 60 см, то для большей надежности можно использовать перемычки.

Вариант разрезания профиля для создания перемычки

Если расстояние между стойками составляет 60 см (расстояние между центрами установленных стоечных профилей), то длина перемычки должна составлять чуть меньше 60 см. Расстояние между краями стоек составляет 54 см. Вполне достаточно, чтобы перемычка заходила на каждую стойку на 2 см. Так что длина в 58 см является оптимальной. Однако стоит учитывать, что для установки перемычек с самого краю они должны быть немного короче (с краю стоит более узкий направляющий профиль). Сделать нужные подсчеты можно самостоятельно при помощи рулетки.

Отрезанную перемычку нужно подрезать ножницами по металлу с каждого бока вдоль ребер. В итоге два ребра должно выгнуться в сторону (их можно отрезать, если мешают), а спинка будет выступать. Она и крепится к стоечному профилю. Крепление к стойкам осуществляется маленькими саморезами по металлу. Устанавливаются перемычки с шагом 60 см по вертикали.

Обшивка гипсокартоном и завершение работы

Выравнивание стен гипсокартоном с каркасом подходит к концу. Вся самая основная работа уже выполнена. Каркас является самым важным во всем процессе. Если он собран правильно, то беспокоиться не о чём. Остался сущий пустяк – обшить каркас гипсокартоном и выполнить финишную отделку.

Стандартный лист гипсокартона имеет 1,2 метра в ширину. Это значит, что его можно крепить к стене вертикально и его край будет попадать на стоечный профиль, что установлен с шагом 40 или 60 см. Если шаг 50 см, то ГКЛ нужно крепить горизонтально, ведь его длина составляет 2,5 или 3 метра. В этом случае стыки опять-таки будут попадать на стоечный профиль. Как писалось ранее, если используются перемычки, то они должны быть установлены так, что стыки гипсокартона попадали и на них.

Две стандартные схемы крепления ГКЛ к каркасу из профилей

Листы крепятся саморезами с шагом 15-20 см. Они должны использоваться во всех местах, где ГКЛ соприкасается с профилем. Помните, что листы нужно устанавливать таким образом, чтобы они образовывали как меньше прямых линий на стыках. Другими словами, если первый ряд ГКЛ устанавливался горизонтально слева на право, то второй ряд должен идти справа налево. Аналогично, если первый вертикальный ряд шел снизу вверх, то второй ряд должен идти сверху вниз. При таком монтаже ГКЛ удастся снизить нагрузку на швы и на профили.

Уже после монтажа гипсокартона получится ровная стена. В дальнейшем нужно будет всё тщательно зашпаклевать и выбрать финишное покрытие. Но задача по выравниванию стены при помощи каркаса и гипсокартона уже выполнена.

Schluter®-JOLLY | Кромка и углы наружных стен | Для стен | Профили

Schluter®-JOLLY — это профиль для отделки и защиты кромок внешних углов плиточных поверхностей. Он имеет анкерную стойку с трапециевидной перфорацией, которая закрепляется в связующем слое под плиткой, и вертикальную секцию стены с уклоном 87 °, которая обеспечивает декоративную отделку и защищает соседнюю плитку. Профиль доступен из хромированной цельной латуни, алюминия с цветным покрытием, алюминия с текстурированным цветным покрытием, анодированного алюминия и ПВХ.Schluter®-SCHIENE имеет тот же дизайн, что и JOLLY, и также доступен из цельной латуни, алюминия и нержавеющей стали. Более подробную информацию см. В иллюстрированном прайс-листе Schluter®-Systems.

Диапазон доступных размеров и отделок позволяет подобрать JOLLY к большому разнообразию цветов плитки и затирки и открывает множество возможностей дизайна за счет использования контрастных цветов. Другие области применения включают переходы для других покрытий, таких как ковровые покрытия, натуральный камень или покрытия из смол холодного отверждения.Встроенная распорка для швов образует определенную полость для шва между плиткой и профилем.

Профиль Schluter®-JOLLY не требует специального ухода или ухода и устойчив к плесени и грибку. Периодически очищайте профили нейтральными чистящими средствами.

Окислительные пленки на незащищенном алюминии могут быть удалены с помощью обычного полировального средства, но они снова образуются.

Не используйте абразивные чистящие средства для хромированной латуни, анодированного алюминия и алюминия с цветным покрытием.

1. Выберите профиль в соответствии с толщиной и форматом плитки.

2. Используя зубчатый шпатель, нанесите тонкий раствор на то место, где будет укладываться профиль. Если профиль JOLLY будет использоваться в качестве кромки для внешнего угла стены, сначала закончите облицовку одной стены, а затем нанесите шпателем тонкий раствор на угловую часть второй стены.

3. Вдавите перфорированную анкерную стойку профиля в раствор и выровняйте.

4. Нанесите дополнительный тонкий раствор на перфорированную анкерную стойку, чтобы обеспечить полное покрытие и поддержку краев плитки.

5. Плотно уложите плитку так, чтобы плиточная поверхность находилась заподлицо с верхом профиля; профиль не должен быть выше плиточной поверхности, а должен быть прибл. На 1/32 дюйма (1 мм) ниже.

6. Установите плитку на встроенную распорку для швов, которая обеспечивает равномерный шов от 1/16 «до 1/8» (1,5 — 3 мм).

7.Полностью заполните шов раствором или закрепляющим материалом.

8. Работайте с материалами и инструментами, которые не поцарапают или не повредят чувствительные поверхности. Установочные материалы должны быть немедленно удалены, особенно с алюминия.

Schluter®-FINEC | Кромка и углы наружных стен | Для стен | Профили

1. Выберите профиль в соответствии с толщиной и форматом плитки.

2. Используя зубчатый шпатель, нанесите тонкий раствор на то место, где будет укладываться профиль. Если профиль FINEC будет использоваться в качестве кромки для внешнего угла стены, сначала закончите облицовку одной стены плиткой; затем нанесите шпателем тонкий раствор на угловую часть второй стены.

3. Вдавите перфорированную анкерную стойку профиля в раствор и выровняйте.

4. Нанесите дополнительный тонкий раствор на перфорированную анкерную стойку, чтобы обеспечить полное покрытие и поддержку краев плитки.

5. Срезать плитку рядом с профилем под углом 45 °. Прочно заделайте плитку так, чтобы плиточная поверхность была на одном уровне с верхом профиля; профиль не должен быть выше плиточной поверхности, а должен быть прибл.На 1/32 дюйма (1 мм) ниже.

5а. Если алюминиевые профили FINEC используются для создания трехстороннего внешнего угла, в который два верхних профиля вставляются под углом 45 °, обрежьте прилегающий нижний профиль по размеру. Анкерная стойка с трапециевидной перфорацией, включая шовную распорку, должна быть отрезана прямо до видимой области на минимальный размер x, в зависимости от длины профиля; см. рисунок AE в техническом паспорте.

5б. Если профили FINEC из нержавеющей стали используются для создания трехстороннего внешнего угла, в который два верхних профиля вставляются под углом 45 °, обрежьте прилегающий нижний профиль по размеру.В этом случае анкерная стойка с трапециевидной перфорацией должна быть обрезана на минимальный размер x, в зависимости от длины профиля, включая видимую область, которая должна быть скошена под углом 45 °; см. рисунок E в техническом паспорте.

6. Установите плитки на встроенную распорку для швов, которая обеспечивает равномерный шов от 1/16 «до 1/8» (1,5 — 3 мм). При использовании нержавеющей стали оставьте зазор примерно 1/16 — 1/8 дюйма (1,5 — 3 мм) между профилем и плиткой.

7.Полностью заполните шов раствором или закрепляющим материалом.

8. Работайте с материалами и инструментами, которые не поцарапают или не повредят чувствительные поверхности. Установочные материалы должны быть немедленно удалены, особенно с алюминия.

Schluter®-RONDEC-DB | Декоративный | Для стен | Профили

Schluter®-RONDEC-DB, анодированный алюминиевый декоративный профиль для стен и кромок плинтусов, защищает покрытие поверхности от механических или ударных нагрузок.Профиль имеет трапециевидную перфорированную анкерную ножку, которая закрепляется в связующем слое раствора под плиткой, и ярко выраженную видимую поверхность, которая устанавливает чистую линию вдоль краев плитки и позволяет использовать декоративный дизайн.

RONDEC-DB можно также использовать в качестве отделочного профиля на поверхностях стен; например, там, где необходимо соединить другие облицовочные материалы, такие как штукатурка, обои или плитка.

Профиль Schluter®-RONDEC-DB не требует специального ухода или ухода и устойчив к плесени и грибку.Периодически очищайте профили нейтральными чистящими средствами.

В случае анодированного алюминия не используйте абразивные чистящие средства.

1. RONDEC-DB можно использовать с плиткой 1/4 «- 1/2» (6-12,5 мм).

2. Используя зубчатый шпатель, нанесите тонкий раствор на место, где будет укладываться профиль. Если профиль RONDEC-DB будет использоваться в качестве кромки для внешнего угла стены, сначала закончите облицовку одной стены плиткой; затем нанесите шпателем тонкий раствор на угловую часть второй стены.

3. Вдавите перфорированную анкерную стойку профиля в раствор и выровняйте.

4. Нанесите дополнительный тонкий раствор на перфорированную анкерную стойку, чтобы обеспечить полное покрытие и поддержку краев плитки.

5. Прочно заделать плитку. Примечание: RONDEC-DB должен быть выше, чем поверхность, облицованная плиткой.

6. Уложите плитку, оставив место для раствора примерно 1/16 «- 1/8» (1,5 — 3 мм).

7. Полностью заполните шов раствором или закрепляющим материалом.

8. Работайте с материалами и инструментами, которые не поцарапают или не повредят чувствительные поверхности. Установочные материалы должны быть немедленно удалены, особенно с алюминия.

Schluter®-SCHIENE | Переходы одинаковой высоты | Для полов | Профили

Schluter®-SCHIENE предназначен для окантовки кафельных покрытий. Типичные области применения включают защиту кромок там, где плитка окаймлена ковром, в компенсационных швах или в качестве декоративной кромки для лестниц.

SCHIENE выпускается из нержавеющей стали, твердой латуни, алюминия и анодированного алюминия. Профиль имеет трапециевидную перфорированную анкерную стойку, которая закрепляется в связующем слое раствора под плиткой, и вертикальную секцию стены с уклоном 87 °, которая передает точечные нагрузки на основание и покрытие поверхности, защищая края плитки от повреждений. SCHIENE из цельной латуни, алюминия и анодированного алюминия имеет наклонный верхний фланец 5 ° и скругление на стыке анкерной стойки / вертикальной секции для усиления защиты кромок за счет снижения нагрузок на плитку, а также в размерах более 1/4 дюйма (6 мм), имеет встроенную шовную распорку, которая создает определенную полость для шва между плиткой и профилем.

Анкерная стойка SCHIENE из всех материалов доступна со специальной перфорацией радиуса «R», чтобы профиль можно было использовать для образования кривых.

Профиль Schluter-SCHIENE не требует специального ухода или ухода и устойчив к плесени и грибку. Периодически очищайте профили нейтральными чистящими средствами. Поверхности из нержавеющей стали, подверженные воздействию окружающей среды или агрессивных веществ, необходимо периодически очищать нейтральным очистителем.Регулярная очистка поддерживает аккуратный внешний вид нержавеющей стали и снижает риск коррозии. Избегайте использования сильных кислот (например, соляной или фтористоводородной) и щелочных / щелочных очистителей (например, отбеливателя, аммиака, хлоридов). Не используйте абразивные чистящие средства и инструменты. Поверхности из нержавеющей стали приобретают блеск при обработке полировальным составом для хрома.
Окислительные пленки на открытой твердой латуни или алюминии можно удалить обычным полирующим средством, но они снова образуются.
В случае хромированной латуни, анодированного алюминия, алюминия с цветным покрытием и алюминия с текстурированным цветным покрытием не используйте абразивные чистящие средства.

1. Выберите профиль в соответствии с толщиной и форматом плитки.

2. Используя зубчатый шпатель, нанесите тонкий раствор на то место, где будет укладываться профиль.

3. Вдавите перфорированную анкерную стойку профиля в раствор и выровняйте.

4. Нанесите дополнительный тонкий раствор на перфорированную анкерную стойку, чтобы обеспечить полное покрытие и поддержку краев плитки.

5.Прочно заделайте плитку так, чтобы плиточная поверхность была на одном уровне с верхом профиля; профиль не должен быть выше плиточной поверхности, а должен быть прибл. На 1/32 дюйма (1 мм) ниже.

6. Установите плитку на встроенную распорку для швов, которая обеспечивает равномерный шов от 1/16 «до 1/8» (1,5 — 3 мм). Для профилей из нержавеющей стали оставьте зазор примерно от 1,5 до 3 мм (1/16 — 1/8 дюйма).

7. Полностью заполните шов раствором или закрепляющим материалом.

8.Удалить остатки раствора или раствора с видимой поверхности профиля.

Металлический стеновой профиль

COLORCOAT HPS200 ULTRA®

Предназначенная для работы даже в самых сложных и агрессивных средах, предварительно обработанная сталь Colorcoat HPS200 Ultra® обеспечивает сверхпрочность и устойчивость к коррозии. Каким бы ни был ваш тип здания, от складов до жилых домов, от торговых точек до перерабатывающих предприятий, Colorcoat HPS200 Ultra® демонстрирует проверенную производительность и надежность.Предварительно обработанная сталь Colorcoat HPS200 Ultra® обеспечивает исключительные характеристики и коррозионную стойкость при использовании в качестве ограждающих конструкций. Гарантия составляет до 40 лет, что подтверждено еще более экстремальными испытаниями и глобальными данными из реального мира, чтобы продемонстрировать наилучшее сочетание превосходной стабильности цвета, сохранения блеска и исключительной долговечности. Confidex Sustain® доступен с Colorcoat HPS200 Ultra®, если он указан как часть оцененной системы облицовки Colorcoat®, обеспечивающей оболочку здания CarbonNeutral®.Colorcoat HPS200 Ultra® использует уникальное и проверенное металлическое покрытие Galvalloy® от Tata Steel. Galvalloy® изготовлен из специальной смеси 95% цинка (Zn) и 5% алюминия (Al), что соответствует стандарту EN 10346: 2015. Тщательно разработанные пропорции цинка и алюминия в Galvalloy® обеспечивают сочетание повышенного барьера и защиты от повреждений по сравнению с обычными покрытиями Hot Dip Galv (HDG) и обеспечивают непревзойденную защиту от коррозии даже на кромках среза.

Гарантия Confidex® предоставляется с Colorcoat HPS200 Ultra® на срок до 40 лет для погодных условий в промышленных и коммерческих зданиях без проверки или технического обслуживания для сохранения срока ее действия после регистрации, за исключением случаев, когда Colorcoat HPS200 Ultra® используется на крыше, имеющей Фотоэлектрические (PV) установки. Colorcoat HPS200 Ultra® можно использовать под фотоэлектрическими каркасными модулями без уменьшения гарантийной длины, обеспечивая покрытие всех частей крыши в течение того же срока гарантии Confidex®.

COLORCOAT PRISMA®

Использует передовую технологию трехслойного производства для создания оптимизированного, прочного и не содержащего хрома предварительно обработанного стального продукта. Разработанная, чтобы выдерживать суровые условия внешней среды, универсальная, легкая и прочная, предварительно обработанная сталь Colorcoat Prisma® является идеальным выбором для ограждающих конструкций вашего здания благодаря исключительным характеристикам УФ-излучения и стойкости цвета.Современная цветовая гамма включает в себя выбор натуральных металлических цветов, а также широкий выбор вдохновленных матовых оттенков, таких как Matt Metallics, идеально подходящих для фасадов. Confidex® Гарантия до 40 лет для погодных условий в промышленных и коммерческих зданиях без проверки или технического обслуживания для сохранения срока годности после регистрации. Независимо от типа вашего здания, от складов до офисов или от школ до домов, Colorcoat Prisma® предлагает вам ряд атрибутов, которые позволяют создавать красивые, современные и долговечные крыши и стены.Colorcoat Prisma® использует уникальное и проверенное металлическое покрытие Galvalloy® от Tata Steel. Galvalloy® изготовлен из специальной смеси 95% цинка (Zn) и 5% алюминия (Al), что соответствует стандарту EN 10346: 2015. Тщательно разработанные пропорции цинка и алюминия в Galvalloy® обеспечивают сочетание повышенного барьера и защиты от повреждений по сравнению с обычными покрытиями Hot Dip Galv (HDG) и обеспечивают непревзойденную защиту от коррозии даже на кромках среза. Confidex Sustain® доступен с Colorcoat Prisma®, если он указан как часть оцененной системы облицовки Colorcoat®, обеспечивающей оболочку здания CarbonNeutral®.

COLORCOAT® LG

Пластизоль под кожу, подходящий для облицовки крыш и стен, где требуются хорошие характеристики по конкурентоспособной цене. Доступен с 25-летней гарантией производительности. В соответствии с рекомендациями поставщиков полуфабрикатов и для минимизации риска различий во внешнем виде, ВСЕ требования к материалам должны исходить из одной производственной партии. Поэтому в идеале все требования к материалам следует заказывать одновременно.

АЛЮМИНИЙ С ПОКРЫТИЕМ PVDF

Для алюминиевого материала доступны различные цветные покрытия. Мы предпочитаем PVDF. Покрытия PVDF (поливинилиденфторид) были разработаны более 30 лет назад, поверхность гладкая, а ожидаемый срок службы декоративной отделки составляет 25 лет. Он содержит минимум 70% смолы PVF2 и максимум 30% акрила. Он очень прочный, обеспечивает отличную гибкость и химическую стойкость в сочетании с максимально возможными характеристиками в отношении сохранения блеска, мелования и изменения цвета.При заказе красок «Окрашенный алюминий» у Euroclad вам необходимо будет подписать заказанный цвет как приемлемый. Мы предоставим образец цвета до того, как будет нанесено покрытие на материал. Материальную гарантию может предоставить производитель материала; после установки вы должны зарегистрировать свой проект у производителя материала. Обратите внимание, что минимальный объем заказа для всех окрашенных алюминиевых материалов составляет 300 м². Цвета — Доступны цвета из диапазона цветов BS RAL

.

Для получения информации о наличии и опциях в полноцветном исполнении обращайтесь в отдел продаж

ОРГАНИЧЕСКАЯ ПАТИНА АЛЮМИНИЯ

Ограничения при планировании иногда требуют «матовой» отделки алюминия после финишной обработки из-за отражательной способности нового алюминия с лепным тиснением.В этих случаях доступна отделка Organic Patina с использованием матового лака с низким глянцем — испытания показали, что покрытие может снизить отражательную способность до 35%. Более дорогая отделка, которая имитирует внешний вид состаренного алюминия с лепным тиснением Plain Mill. Обратите внимание, что оклады по периметру должны быть выполнены из того же материала. Обратите внимание, что минимальный объем заказа для всех окрашенных алюминиевых материалов составляет 300 м².

Rhino.Inside®.Revit

Запрос типов стен

Используйте комбинацию

Фильтр категорий
а также

Типы запросов
компоненты для сбора всех типов стен в модели Revit:

Стены запросов

Запрос всех стен

Используйте комбинацию

Фильтр категорий
а также

Элементы запроса
компоненты для сбора всех экземпляров стен в модели Revit:

Семейство настенных систем

Лучшим рабочим процессом является сбор стен на основе семейства стеновых систем .Использовать

Семейство стеновых систем
для выбора любой комбинации встроенных стен Basic , Stacked или Curtain в Revit. Затем вы можете передать этот выбор в качестве входных данных в

Стены запросов
как показано ниже:

У стены Тип

Вы также можете очень легко собирать стены определенного типа, используя рабочий процесс, описанный в модели данных: элементы и экземпляры

Анализ типов стен

Параметры типа чтения

После того, как вы отфильтровали нужный тип стены с помощью описанных выше рабочих процессов, вы можете запросить его параметры и применить новые значения.См. Модель документа: Параметры, чтобы узнать, как редактировать параметры типа элемента.

Анализ основных стен

Basic Walls — это специальное семейство настенных систем в Revit. Они состоят из набора слоев, которые определены как часть определения типа стены. Также есть ряд других уникальных опций, например Обертывание на вставках . В

Анализируйте основной тип стены
Показанный здесь компонент обеспечивает метод анализа типов Basic Wall в документе Revit:

Некоторые из выходов этого компонента (например,грамм. Перенос по концам и Перенос по концам ) возвращает целочисленное значение, соответствующее перечислению в Revit API. Вы можете использовать

Обертывание стен
а также

Настенная функция
компоненты (показаны выше перед панелью значений параметров), чтобы определить, какое значение задано для параметра, и отфильтровать типы исходных стен. В приведенных ниже примерах показано, как этот компонент используется для фильтрации типов стен с помощью Wrapping и Function :

Основная конструкция стены

Анализируйте основной тип стены
Компонент, показанный выше, обеспечивает доступ к определению Compound Structure для типа Basic Wall .Использовать

компонент, показанный здесь, для извлечения информации о слоях составной структуры . Как и выше,

Условия упаковки при открытии
а также

Состояние торцевой крышки
Предусмотрены компоненты, позволяющие сравнивать значения и фильтровать слои структуры:

Как показано выше, слои упорядочены от Внешний до Внутренний , что соответствует порядку слоев в графическом интерфейсе пользователя Revit. В приведенном ниже примере показан рабочий процесс для доступа к отдельным слоям по их индексу:

Слои основных стеновых конструкций

Используйте

компонент для извлечения информации о каждом отдельном слое структуры соединения . Функция слоя
а также

Встраивание палубы, тип
компоненты также предусмотрены для сравнения значений:

Многослойная стеновая конструкция

Анализ стен

Чтение параметров экземпляра

После того, как вы отфильтровали нужный экземпляр стены с помощью описанных выше рабочих процессов, вы можете запросить его параметры и применить новые значения.См. Модель документа: Параметры, чтобы узнать, как редактировать параметры элемента.

Общие свойства стен

Используйте

Анализ стены
компонент, показанный здесь, чтобы получить общие свойства для всех систем стен Семейства .

Семейство стеновых систем
а также

Стеновые конструкции
компоненты также предусмотрены для сравнения значений:

В приведенном ниже примере используется общий компонент списка значений Wall Structural Usage для фильтрации стен Shear :

Выходной параметр Orientation — это вектор ориентации стены:

Кривая расположения стены

Basic и Наборные стены имеют концепцию, известную как Location Line . Линия привязки определяет вертикальную опорную плоскость для экземпляра стены. Стена остается зафиксированной на этой вертикальной опорной плоскости, когда ее переворачивают или изменяют ее структуру. В

Анализ кривой расположения стены
Показанный здесь компонент может извлекать информацию о линии привязки стены.Этот компонент возвращает кривую центральной линии, настройку линии привязки, кривую, смещение и направление смещения:

Линия привязки стены
компонент также предоставляется для помощи в фильтрации стен по значению Location Line :

Если вам нужна только центральная линия стены, более простой и похожий на Grasshopper метод — передать элементы стены в компонент Curve:

Настенный профиль

Используйте

Анализ профиля стены
компонент, показанный здесь, для извлечения кривых профиля для элемента Basic или Stacked Wall .Обратите внимание, что эти кривые профиля извлечены вдоль центральной плоскости стены:

Геометрия стены

Вы можете использовать

Геометрия элемента
компонент для получения базовой геометрии экземпляра стены:

Геометрия стены по структуре

Используйте

Элемент Геометрия деталей
компонент, показанный здесь, для извлечения геометрии слоя из экземпляра Basic Wall :

Этот компонент также может использоваться с Stack Walls .Компонент извлечет структурные слои всех частичных базовых стен , которые являются частью заданного набора стен :

Лучшим методом является извлечение экземпляров Basic Wall сначала из Stacked Wall , а затем использование компонента для извлечения геометрии их слоя. Этот метод приведет к более подходящей структуре данных, которая сохраняет порядок слоев без изменений:

Чтобы сохранить список геометрии, извлеченный из слоев, в том же порядке, что и другие компоненты, которые имеют дело со слоями, вы можете отсортировать список геометрии по расстоянию от вектора ориентации стены.Это, конечно, лучше всего работает с плоскими стенами, но аналогичные методы можно использовать для сортировки геометрии слоев на других стенах (подумайте о базовых стенах, сложенных в виде многослойной стены с разными структурами):

Изменение типов стен

Изменение основной конструкции стены

Изменение конструкции многоярусной стены

Изменение стен

Изменение базовой кривой

Изменение профиля

Создание типов стен

Создание базового типа стены

Создание типа многоярусной стены

Создание стен

По базовой кривой

Используйте

Добавить стену (кривая)
компонент для создания новой стены на основе заданной кривой.В этом примере

Графический элемент
параметр относится к серии строк модели Revit:

По профилю

Используйте

Добавить стену (профиль)
компонент для создания новой стены на основе заданных кривых профиля. Учтите, что профиль должен быть замкнутым, плоским и вертикальным . В этом примере мы используем компонент Join Curves из Grasshopper для соединения кривых. В

Графический элемент
Параметр ссылается на серию линий модели Revit, которые были смоделированы вертикально и на одной плоскости, поэтому мы знаем, что они плоские:

Писать о пограничном кризисе в надежде разрушить стены

Работая там, она опубликовала свою первую книгу «Разрыв в раю» о трагедии, которая произошла в ее семье в 1991 году, когда ее брат и две двоюродные сестры подверглись нападению на мосту в г.Луи группой мужчин. Мужчины изнасиловали ее кузенов и столкнули их с моста, убив их. Ее брат Том тоже был вынужден спрыгнуть, но выжил. Спустя годы он попросил Камминс написать вместе с ним книгу. Он отказался от проекта, оставив Камминс, которому было 16 лет, когда были убиты ее двоюродные братья, в качестве единственного автора.

По словам Камминс, исследовать преступления и писать о них было непросто: «Было много деталей, которые я не хотел знать», — но это принесло некоторое облегчение и помогло ей научиться писать о травмах таким образом, чтобы это было не так ». не чувствую себя беспричинным или сенсационным.Эти темы, а также желание «забрать истории у преступников и передать их оставшимся в живых» сформировали ее следующие две книги, романы «Внешний мальчик» и «Кривая ветка».

Семь лет назад она начала исследовать роман об иммиграции, представляя его с разными персонажами: агентами пограничного патруля, американскими гражданами, живущими недалеко от южной границы, семьями, разлученными депортацией, и мигрантами без документов. Но повествование никогда не было связным, и Камминс не могла избавиться от ощущения, что она избегает сути истории.

Затем, незадолго до президентских выборов 2016 года, она пережила еще одну семейную трагедию, когда ее отец внезапно скончался от сердечного приступа. Она провела несколько месяцев в трауре, не умея писать. Однажды она вытащила свой ноутбук и написала вступительную часть «Американской грязи» — сцену, в которой Лука и Лидия едва выживают после выстрела, убившего отца Луки, журналиста, писавшего о наркокартелях, и 15 других родственников. Она закончила черновик менее чем за год и продала роман весной 2018 года.

За время, которое Камминс посвятил исследованиям и написанию статей, гуманитарный кризис на южной границе только усугубился, а политические дебаты стали еще более острыми. Готовясь продвигать «American Dirt» в рамках книжного тура по стране, с выступлениями в 40 городах в 26 штатах, Камминс старается избегать разговоров об этой истории в манере, которая может показаться партизанской, и избегать таких терминов, как « незаконно »и« без документов ».
