Как сделать обратный клапан для вентиляции своими руками: Как сделать обратный клапан для вентиляции своими руками: инструкция по сооружению самоделки

Как сделать обратный клапан для вентиляции своими руками: инструкция по сооружению самоделки

Главное предназначение системы вентиляции заключается в обеспечении притока свежего воздуха в помещение, параллельно удаляя отработанные воздушные массы. Однако довольно часто случается так, что вентиляционная система не справляется со своей прямой обязанностью, из-за чего вместо чистого воздуха внутрь жилья проникают посторонние запахи из соседних квартир и подъезда.

Единственное решение – установка обратного клапана для обеспечения полноценной вентиляции. Согласитесь, несколько нецелесообразно тратить деньги на покупку конструкции, которую вы можете соорудить самостоятельно. Опираясь на пошаговую инструкцию, вы сможете смастерить обратный клапан для вентиляции своими руками с использованием подручных средств.

Далее в статье будут представлены самые распространенные типы обратных клапанов, особенности их монтажа и выбор подходящей конструкции для квартиры. Разобравшись в принципе работы и конструктивных особенностях обратного клапана, вы сможете самостоятельно соорудить конструкцию и установить ее.

Содержание статьи:

Принцип работы обратного клапана

Конструкция клапана представляет собой защитное устройство для предотвращения появления обратной тяги вентиляции в квартире. Пропуская приток свежего воздуха в нужном направлении, клапан тормозит обратное движение потока.

Главное преимущество конструкции заключается в ее автоматическом срабатывании.

Отсутствие обратного клапана приведет не только к загрязнению помещения отработанным воздухом, попаданию внутрь пыли и насекомых, но и приведет к появлению сквозняков

В системах вентиляции препятствует попаданию воздуха из общего вентканала в отдельные комнаты. Такие конструкции работают в системах, как с естественной, так и с механической тягой.

Подобные ситуации могут возникнуть вследствие появления следующих проблем:

• неправильная установка вытяжной трубы;
• недостаточное поступление свежего воздуха в систему;
• установка принудительной вентиляции в одной из квартир;
• неисправность обратного клапана.

Главным конструктивным элементом обратного клапана является затвор. При правильной установке клапана, затвор должен открываться под давлением воздушного потока только в одном направлении.

При движении воздуха не из комнаты, а внутрь нее, затвор автоматически закрывается.

Конструктивные особенности обратного клапана

Зачастую обратные клапаны изготавливаются в форме диска, при этом они могут быть разных размеров и конфигурации сечения.

При необходимости устройство может быть оснащено подогревом, однако оно подойдет только для вентиляционной системы с электрическим приводом. Главное преимущество клапана с подогревом – предотвращение образования , и, следовательно, наледи в холодное время года.

Идеальным вариантом для жилого помещения считается пластиковый клапан, поскольку он, в отличие от металла, не ржавеет под воздействием влаги и не издает резких звуков в процессе работы

На современном рынке существует всего четыре основных вида конструкции обратного клапана. Каждая из них имеет своих плюсы и минусы, которые следует обязательно учитывать при выборе той или иной конструкции под свою вентиляционную систему.

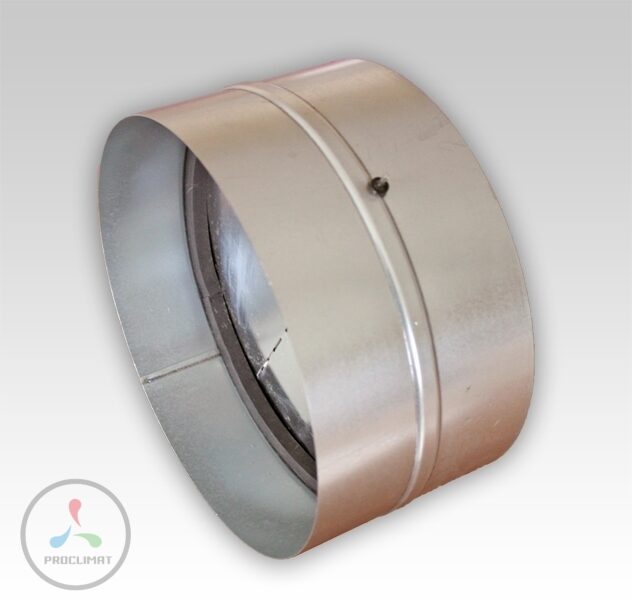

Вариант №1 – одностворчатая конструкция

Конструкция представляет собой заслонку, закрепленную на горизонтальной оси, которая под воздействием воздушного потока открывает и закрывает проход. Так, отработанный воздух удаляется в вытяжную часть системы.

При отсутствии движения воздуха внутри помещения или при обратной тяге створка клапана не будет открываться.

Одностворчатый клапан уместнее всего использовать при естественном вентилировании помещения, поскольку для открытия клапана достаточно даже минимального воздушного потока.

Такая конструкция в свою очередь  может быть в двух типов. В первом случае ось, на которой закреплен затвор, монтируется со смещением относительно центра воздушного канала, а в другом – внутри и снаружи ставится противовес.

Поскольку обратный клапан закрывается под воздействием силы тяжести, его эффективная работа напрямую зависит от идеально ровного монтажа в системе

В процессе вертикальной или горизонтальной установки рекомендуется использовать уровень. При неправильном монтаже клапан будет закрываться неплотно, из-за чего он не сможет защитить помещение от обратной тяги.

Если установить одностворчатый клапан вблизи отопительной батареи, то поступающий с улицы воздух будет сразу же нагреваться. Это позволит значительно повысить уровень температуры в помещении, а значит, сократить расходы за отопление.

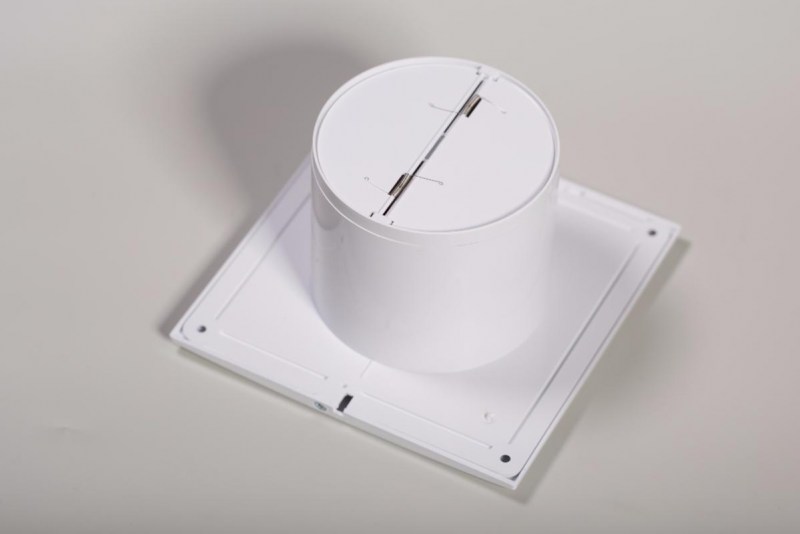

Вариант №2 – двустворчатый клапан

Из-за своего принципа работы такой клапан получил название “бабочка”. В центре круглого отверстия – ось с двумя заслонками, которые возвращаются в исходное положение посредством небольших пружин.

Монтаж “бабочки” не требует особых подготовок, поскольку такую конструкцию можно устанавливать под любым углом.

Зачастую такие устройства применяются в принудительной вентсистеме с вытяжкой. При отключении механической вытяжки, створки, оснащенные пружинами, возвращаются в первоначальное положение, плотно перекрывая все сечение канала.

Многие современные модели двустворчатых конструкций оснащены пружинами, которые можно самостоятельно регулировать в зависимости от силы тяги в системе

Единственное, что необходимо сделать перед установкой двустворчатого клапана – это проверить чувствительность шторок. Если давления воздуха в вентиляционном канале недостаточно для такой конструкции, то лучше выбрать другой тип клапана.

Такой тип обратного клапана зачастую устанавливается в постройках с крупногабаритной системой вентиляции.

Вариант №3 – инерционный клапан

Такой тип клапана представляет собой специальные жалюзи, которые ставятся на вентиляционную решетку. Как и одностворчатый клапан, инерционная конструкция работает по гравитационному принципу. Отличие между этими двумя конструкциями только в количестве и размере створок.

Они свободно поднимаются, и меняют свой угол в зависимости от силы воздушного давления. Опускаются жалюзи только под собственной тяжестью, что возможно только в том случае, если вентилятор перестает работать.

Такая гравитационная решетка устанавливается при горизонтальном движении воздуха. Как и “бабочка”, инерционный клапан монтируется только в вентиляционной системе принудительного типа.

Благодаря большому количеству створок, инерционные клапаны могут использоваться, как внутри жилого помещения, так и с наружной стороны здания

В основном, на рынке представлены жалюзи стандартных размеров, полностью соответствующие величине короба для вытяжки и отверстиям для естественной вентиляции.

При необходимости, такой вытяжной клапан можно соорудить своими руками, улучшив функциональность устройства при помощи пружины или мембраны.

Вариант №4 – мембранный тип клапана

Устройство представляет собой гибкую пластину, которая сгибается под воздействием притока воздуха. Для открытия и закрытия клапана достаточно даже небольшого притока, однако в данном случае многое также зависит от правильности монтажа конструкции.

По своему принципу работы мембранный клапан напоминает “бабочку”, однако с более скромными характеристиками.

Перед установкой гибкой мембраны следует учитывать в вентиляционном канале, поскольку существует высокая вероятность деформации клапана.

При наличии сильной тяги лучше выбрать любой другой вид конструкции, дабы уберечь себя от дополнительных затрат сил и денег. В данном случае все зависит от размера помещения и силы притока воздуха.

Перед покупкой мембранного клапана важно измерить величину тяги внутри вентиляционного канала, что можно сделать путем наблюдения за направлением пламени спички

Обратный клапан мембранного типа – идеальный вариант для небольших домов и подъездов. В отличие от трех предыдущих клапанов, мембранный тип можно соорудить самостоятельно, без помощи мастера.

В следующем разделе будет представлена подробная инструкция, которая поможет вам сделать обратный клапан своими руками.

Инструктаж по самостоятельному сооружению клапана

Как вы уже поняли, для создания вентиляционной системы с защитой от обратной тяги совсем необязательно покупать готовую конструкцию. Конечно, полностью обойтись без затрат не получится, поскольку вам придется купить . Именно он станет основой для обратного клапана.

Перед началом работ вам следует подготовить все необходимые инструменты и материалы. Так, для сооружения мембранного клапана вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей.

Чтобы понимать, как правильно сделать обратный клапан для вентиляции своими руками, важно ознакомиться со следующей инструкцией.

Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах

Из плотного пластика выпиливаем пластину строго по форме отверстия вентиляционного канала. Собственно, это и будет основа будущего клапана.

Далее по краям высверливаем несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

В центре пластины также просверливаем несколько отверстий, через которые будет выводиться отработанный воздух. Их количество вам также придется определить самостоятельно, опираясь на личные потребности. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.

Далее закрепляем вытяжку к готовому основанию. Для начала на месте соединения понадобится установить резиновую прокладку, и только после этого можно будет зафиксировать вентилятор. Это позволит обеспечить необходимую герметичность, а значит, улучшить качество работы клапана.

Чтобы избежать назойливого шума, исходящего от вентилятора в процессе работы, рекомендуется подложить небольшие кусочки резины под крепежи устройства.

Толщина пластика для сооружения мембранного клапана должна составлять не менее 4-5 мм, чтобы под давлением даже небольшого воздушного потока гибкие мембраны могли легко сгибаться

Из толстой полиэтиленовой пленки делаем створки для клапана. Прежде всего, понадобится подрезать пленку до размеров основания, и только после этого приклеить к основанию клапана. Обратите внимание, створки должны полностью закрывать .

Следующий этап – разрезаем створку на две одинаковые части, при этом важно, чтобы срез был максимально ровным. В данном случае рекомендуется использовать канцелярский нож с острым лезвием.

Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами. Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика.

На этом процесс создания и установки мембранного клапана завершается. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

Выводы и полезное видео по теме

В данном видео представлена пошаговая инструкция самостоятельного сооружения мембранного клапана для вентиляции в квартире:

Самостоятельно соорудить обратный клапан для вентиляции и сэкономить на покупке готового изделия теперь вполне реально. В данном случае важно заранее определиться с выбором вида клапана, приобрести вытяжной вентилятор и приступить к изготовлению самодельной конструкции.

Обязательное условие – сохранение последовательности шагов, представленных в представленной выше инструкции.

Если вы уже знакомы с процессом сооружения обратного клапана, или знаете более простой способ, позволяющий сделать конструкцию с минимальными денежными затратами, то, пожалуйста, поделитесь своим опытом с нашими читателями.

Оставьте свой комментарий в специальном поле под статьей, и при желании, задавайте вопросы нашим экспертам.

как сделать своими руками, установка бытового элемента на кухню

Вытяжка представляет собой обязательный компонент любой современной кухни. Такое оборудование необходимо для поддержания порядка в этой зоне, а также избавления от неприятных запахов. Большинство моделей комплектуется так называемым возвратным клапаном, но степень пользы его вызывает определенные сомнения. Вытяжной вентилятор с обратным клапаном по внешнему виду и конструкционным особенностям почти ничем не отличается от аналогов.

Содержание статьи

Целесообразность установки клапанов

Ключевой особенностью, которая отличает вытяжку рассматриваемого вида, является присутствие устройства для контроля отвода и поступления воздуха. Сейчас появилась тенденция на вывод вентиляционного канала вытяжки через несущие стены. Воздух при этом идет напрямую в атмосферу. В такой ситуации антивозвратный клапан выступает необходимым компонентом системы.

В то же время единого мнения относительно необходимости указанных клапанов пока нет. Специалисты уверяют, что ставить его надо, если в вентиляционной системе часто имеет место обратная тяга. Воздушный поток из шахты несет с собой различные, не всегда приятные запахи, а защита позволяет от них избавиться. В целом этот компонент способен увеличить комфортность проживания в жилище.

Обратный клапан для вытяжки на кухне ставят тогда, когда в наличии имеется прямой воздуховод. Дело в том, что тяга будет нейтрализована при наличии вентиляционной решетки и различных изгибов трассы. Указанный элемент в такой системе является лишним.

Принцип действия

Это простое и недорогое приспособление позволяет избавиться от нежелательных ароматов. При этом провести перепланировку существующих каналов не требуется. Также сама манипуляция не предполагает каких-либо существенных денежных вложений. Можно поставить обратный клапан на кухонную вытяжку сразу в вентиляцию и решить таким образом имеющуюся проблему.

Ручная регулировка пропускаемых воздушных потоков на сегодня неактуальна из-за повсеместного использования вытяжных устройств. Есть несколько способов автоматического предотвращения тяги. У каждого из них имеются свои преимущества и недостатки, которые надо помнить, подбирая тот или иной вариант. Классификация предполагает следующие виды клапанов:

1. Одностворчатый, отличающийся гравитационным действием.
2. Лепестковый. Фактически это мини-жалюзи.
3. Двухстворчатый пружинный. Такой механизм называют бабочкой.
4. Мембрана с гибкой структурой.

Одностворчатый вариант

При выходе из помещения воздушного потока он давит на створку клапана, чем и открывает его. Если имеет место обратная тяга или же движения не наблюдается, створка не испытывает на себе какого-либо воздействия, а потому закрывается под влиянием силы тяжести.

Этой модели часто отдают предпочтение по причине того, что она надежная и простая. Одной створки вполне достаточно для решения необходимых задач. Если правильно ее установить, можно прибегать к помощи естественной вентиляции, так как сопротивление здесь будет небольшим. Есть два варианта исполнения таких моделей:

1. Со смещением оси. На ней зафиксирована створка. Смещение осуществляется касательно сечения воздуховода.
2. С противовесом. Соответствующий элемент находится снаружи или внутри прибора.

Если принимать во внимание, что сила тяжести играет ключевую роль в поддержании принципа закрытия створки, тройник с обратным клапаном для вытяжки надо ставить горизонтально или вертикально. Всё зависит от особенности конструкции. Для правильного выполнения манипуляции используется уровень. Если всё это не учесть, обеспечить полное закрытие не удастся. Также может иметь место ситуация, когда возникают большие усилия со стороны воздушного потока в системе для открытия створки. Особенно это актуально при применение противовеса.

Двустворчатый пружинный

Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.

Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.

Прежде чем покупать такой клапан и использовать его в бытовых условиях, следует посмотреть, насколько чувствительны элементы шторки к давлению воздуха.

Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.

Жалюзи на решетку

Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.

Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.

В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.

Гибкая мембрана

Такой элемент работает в соответствии с принципом изменения положения пластины под влиянием воздушных потоков. После установки мембраны отверстие вентиляционной системы открывается, когда воздух движется в одном направлении.

При противоположном направлении оно закрывается. Элемент при этом вплотную лежит к поверхности. Примечательной особенностью является отсутствие необходимости большого усилия воздуха для открытия или закрытия. Получается, что это хорошее решение для естественной вентиляции.

Если имеется вероятность, что мембрана значительно деформируется под воздействием обратной тяги, требуются дополнительные рёбра жёсткости. На них она сможет опираться при закрытии отверстий вентиляции. Такую особенность следует учитывать, покупая мембранные модели, иначе заслонка подвергнется искривлению либо будет прилегать неплотно. Итогом станет пропускание обратного потока воздуха в определенных количествах.

Изготовление своими руками

Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.

Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки. Таким моментам надо уделить особое внимание:

1. Плотность прилегания к стенкам клапана пластины. Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
2. Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.

Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.

Полученные изделия должны по диаметру быть больше, чем вентиляционное отверстие. Если обратная тяга довольно сильна, для избежания деформации следует ставить решетку, которая создаст необходимую опору.

Правила установки

Вне зависимости от выбранной конфигурации системы необходимо провести правильную планировку места установки клапанов. Следует провести этот этап таким образом, чтобы при любых комбинациях включенных вытяжных систем и вентиляторов обратную тягу удалось заблокировать. От того насколько точно соблюдены все необходимые моменты, зависит напрямую эффективность вентиляции. Как вариант — вытяжной вентилятор с клапаном можно ставить в окно.

При наличии единственного места для забора воздуха в вытяжной системе, выходящего на улицу, достаточно установить один клапан для профилактики обратной тяги. Когда топология отличается большей сложностью, как это бывает при установке нескольких вытяжек, задействуют такие правила:

1. Устанавливают обратный клапан на каждой ветви, которая объединяет магистральный воздуховод и место забора воздуха. Благодаря такой мере поток не перенаправляется в вытяжку, если она не была включена.
2. При выходе из системы вентиляции устанавливается дополнительное устройство. В этом не возникает необходимости, если канал обустроен абсолютно герметично. Но в большинстве случаев добиться этого не удаётся, поэтому вышеуказанная мера считается целесообразной.

Обратный клапан следует устанавливать там, где доступ к нему будет наиболее простым. Это требуется ещё и для того, чтобы можно было своевременно очищать этот элемент от жира и пыли. Уборка является необходимостью, иначе при обратной тяге заслонка не будет закрываться полностью. Некоторые производители устанавливают такой клапан на вытяжку или вентилятор, моделируя воздуховод. Тогда дополнительной защиты создавать не требуется.

Элементы, которые монтируются в шахтах многоквартирных домов, заслуживают особого внимания. В систему общей вентиляции не попадает солнечный свет. Здесь постоянно господствуют положительные температуры. По каналам нередко проходит влажный воздух. Всё это в совокупности способствует созданию благоприятной среды для размножения болезнетворных микробов.

Иногда здесь могут жить грызуны и даже птицы. Качество воздуха, получаемого из таких систем, оставляет желать лучшего, так как управляющая компания не всегда своевременно проводит мероприятия по очистке этих шахт. Даже если санитарная обработка проводится регулярно, по возможности лучше избегать попадания воздуха в квартиру из этой системы.

Нюансы обслуживания

Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.

Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:

1. Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
2. Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
3. Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.

В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:

1. Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
2. Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.

Чтобы избежать такой ситуации, следует периодически проверять в холодное время года состояние решётки снаружи. Если обнаруживается наледь, ее следует удалить.

Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.

Обратный клапан на вентиляцию: какой выбрать конструкцию

Если у вас в квартире или в доме внезапно выросла влажность, то за ней неминуемо последует грибок, что может привести к уничтожению конструктивных элементов здания или отделки. Случается это в основном по двум причинам:

• вы поменяли старые деревянные окна на металлопластиковые, устранив тем самым привычный воздухообмен в помещениях;
• система внутридомовой встроенной вентиляции перестала функционировать в расчетном режиме.

Последнее в многоквартирных домах встречается нередко, если кто-либо из ваших соседей выше, устраивая свою индивидуальную систему вентиляции, перегораживает общий вентканал. Бороться с этим столь же нецелесообразно, сколь и малоэффективно, даже если вы сможете вычислить злодея. Проще сделать собственную вентиляцию, установив для этого один или несколько вентиляторов в наружных стенах дома или в существующих вентканалах (после проверки тяги в них), или даже в окнах.

Когда вентилятор работает, то вопросов не возникает – он направляет поток воздуха в нужном вам направлении. Но когда он выключен, что мешает обратному процессу? Это делает несложное в техническом плане устройство, именуемое обратным клапаном для вентиляции.

Также обратный клапан препятствует проникновению неприятных запахов внутрь помещения.

Какие бывают вентиляционные обратные клапаны?

Они бывают нескольких вариантов исполнения:

Во-первых,  разными по форме исполнения:

• круглые;
• квадратные;
• прямоугольные.

Во-вторых, они изготавливаются из различных материалов:

• металлические;
• пластиковые;
• комбинированные.

В-третьих, они могут приводиться в действие, как под воздействием естественных потоков воздуха, создаваемых вентилятором, так и иметь электрическое управление. Последнее характерно для мощных промышленных вентиляционных систем.

Бытовые вентиляционные системы чаще выполняются из стандартных наборов воздуховодов, вентиляторов к ним и стандартных, промышленно выпускаемых обратных клапанов. Чаще используются пластиковые системы круглого или прямоугольного сечения, иногда с переходниками, совмещающими оба типа. Ведь вентиляторы зачастую имеют круглые выходные патрубки.

Конструкция и принцип работы клапанов

По конструктивному решению обратные клапана на вентиляцию для таких систем бывают:

1. Однолепестковые, закрывающие одной пластиной весь вентиляционный канал:

• с односторонним креплением;

• со смещенной осью.

Установленные с креплением вверху воздуховода или поворотной осью выше его оси они под воздействием силы тяжести находятся в закрытом состоянии, а при включении вентилятора — под напором воздуха открываются.

2.Двухлепестковые, типа «бабочка».

Такие обратные клапаны ставятся, как правило, вертикально по оси, внутри воздуховодов, хотя возможны и другие варианты.

В закрытом состоянии они удерживаются либо пружинками, либо внешним грузиком.

Принцип работы обеих этих типов обратных вентиляционных клапанов наглядно показан на схеме.

3.Инерционные решетки представляют собой конструкцию, напоминающую горизонтальные жалюзи.

Закрываются они при отсутствии потока воздуха под весом самих поворотных пластин, которые часто делаются из легкого пластика, чтобы иметь возможность реагировать на малейшее давление потока воздуха. В мощных системах они наоборот тяжелые — металлические. Такие решетки могут ставиться как на стенку, так и внутри воздушного канала, в зависимости от конструктивных особенностей.

4.Пленочные обратные клапана. В них обратному потоку воздуха препятствует плотная пластиковая пленка, чаще закрепленная по центру ребристого основания. При работе вентилятора ее края загибаются, пропуская воздушные массы, а в обычном состоянии прижимаются к основанию, перекрывая воздушный поток.

Такие клапаны заводского изготовления устанавливаются в стандартные вентиляционные системы с адаптированными под них вентиляторами, в воздуховоде которых есть специальные посадочные места, смотрите видео:

Существуют также готовые решения, когда применяется вентилятор со встроенным обратным клапаном, но они не всегда приемлемы.

Особенно, если в помещении делаются два вида вентиляции: приточная и вытяжная, а вентиляторы устанавливаются только изнутри помещения. В этом случае обратные клапаны работают в разных направлениях. Чаще такие спарки работают исключительно на выхлоп.

А вот сам принцип работы обратного вентиляционного клапана, независимо от его конструкции, лучше всего показан в видеоролике ниже.

В нем клапан установлен в системе вытяжной вентиляции, совмещенной с вытяжкой над варочной плитой. При выключенном вентиляторе вытяжной панели происходит естественный отток воздуха из помещения в вентшахту через заборный воздухоприемник с открытым обратным клапаном, а когда вентилятор включается, срабатывает обратный клапан, закрывающий этот ход воздуха, а весь воздухозабор осуществляется через вытяжку над плитой.

Обратный клапан на вентиляцию своими руками

Все конструкции обратных вентиляционных клапанов не очень сложны в изготовлении. При прокладке самодельных вентиляционных каналов, чаще всего они изготавливаются индивидуально, особенно если предусмотрен их монтаж внутри воздуховодов. Проще всего изготавливать самостоятельно пленочные обратные клапана.

Иногда они делаются и без установки вентиляторов, а монтируются на обычные вентиляционные решетки. Чаще всего в такой доработке нуждаются решетки на вентиляционных шахтах квартир, расположенных на верхних этажах многоквартирных домов, где собираются запахи со всех нижерасположенных помещений и частично проникают именно в верхние квартиры.

Работает такой клапан, реагируя на изменения давления воздуха в вентиляционном канале и помещении, где установлена такая решетка.

А вот доработка решетки со встроенным вентилятором пленочным обратным клапаном также доступна любому домашнему мастеру.

А сам процесс его создания показан в следующем видеоролике:

Кстати, на видео такой самодельный клапан установлен на обычной решетке без вентилятора.

Простейший обратный клапан на вентиляцию можно изготовить из других подручных материалов, как это сделал один из самодельщиков.

Причем он не использовал сложных креплений, а применил обычные пластиковые затяжки. Правда такой клапан может быть установлен только на конце открытого воздуховода.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Обратный клапан для естественной вентиляции

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

• Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
• Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
• Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
• Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

1. с применением противовеса, который размещен снаружи либо внутри устройства;
2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

• На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
• Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов – Ремонт своими руками на m-stone.ru

В каждом частном или многоквартирном доме предусмотрена система вентиляции.

Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

берем свечку,
зажигаем и подносим к решетке вентиляции,
затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции

По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме

Круглые.
Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки

Вертикально расположенные.
Горизонтально расположенные.

По методу регулирования

Ручное — с помощью задвижек и рычагов.
Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.

По конструкционному исполнению

А теперь разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

Модели, где ось смещают относительно центра. А обычно она расположена посередине.
Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
Сверлим шлямбуром отверстия в бетоне.
После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену.  И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.

9 лучших строительных и мебельных магазинов!

Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

Принцип работы обратного клапана вентиляции

вытяжной вентилятор с обратным клапаном

Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

Если не оснастить систему обратным клапаном, возможно появление сквозняков.

Типы обратных клапанов вентиляции

прямоугольный металлический обратный клапан

Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

с затвором в форме золотника;
с затвором в форме диска или захлопки.

Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

Главный параметр при выборе обратного клапана – это его пропускная способность.

Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 мсек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
Без подогрева. Хороши только для использования в помещениях.

Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

Конструкция обратного клапана для вентиляции

круглый двустворчатый обратный клапан

Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.

Широко используется модель клапана «бабочка» с двумя лопастями.

Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

Как выбрать обратный клапан

инерционная решетка

Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

Следует обращать внимание на:

форму сечения;
диаметр сечения;
материал клапана;
устройство клапана;
назначение клапана;
фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

Обратный клапан для вентиляции своими руками

простейший самодельный обратный клапан для вентиляции

Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

разметка на основании для обратного клапана

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

амортизаторы из резины для тихой работы вентилятора

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

клапан герметизирован

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

Источник: StrojDvor.ru

Конструктивные особенности механизмов и правила их выбора

Описываемые в статье устройства по своему строению бывают четырех разновидностей – мембранными, одностворчатыми, типа жалюзи и бабочка. Клапаны мембранного вида снабжаются гибкой заслонкой. Она реагирует на самые незначительные движения воздуха, поэтому такие приспособления считаются самыми чувствительными. Одностворчатый обратный клапан выполнен в виде заслонки. Она фиксируется на горизонтальной оси. Воздушный поток поворачивает заслонку, за счет чего происходит закрывание и открывание прохода естественной вентиляции.

Механизмы типа жалюзи располагают 2–4 горизонтальными осями, на которые устанавливают ряд лопастей. Такие устройства часто называют гравитационными и лепестковыми клапанами. Достаточно широко распространены и механизмы типа бабочка. Обычно их изготавливают из металла и устанавливают на системы проветривания, снабженные электрическим вентилятором. Бабочки располагают двумя створками, расположенными по обе стороны от одной оси. Недостаток подобных клапанов – высокий шум при работе. Он может быть снижен посредством монтажа на лопасти бабочки уплотняющих элементов.

Обратный клапан вентиляции типа бабочка

Подбирая обратный клапан для вентиляции, необходимо обращать внимание на материал, из которого он сделан, его устройство, форму и диаметр сечения. Важно помнить, что в жилом помещении такой механизм обязан реагировать на незначительные по интенсивности потоки воздуха. В связи с этим специалисты советуют при обустройстве естественной вентиляции дополнять клапан вытяжкой (то есть специальным вентилятором). На стене подобные конструкции смотрятся не очень красиво. Но это не беда. Всегда можно прикрыть место монтажа вытяжки и клапана элегантной вентиляционной решеткой.

Обратите внимание! Механизмы-бабочки в умеренных широтах покрываются наледью гораздо чаще и быстрее, чем обычные одностворчатые изделия.

Еще один нюанс. Если вы приобретаете готовые наборы для естественной вентиляции жилища (клапан плюс вентилятор), следует особое внимание уделять величине мощности вытяжки. Здесь все просто. Для санузлов следует покупать комплекты с мощностным коэффициентом 7, а для кухонь – с показателем 10.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

«Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео: Вытяжка, обратный клапан, естественная вентиляция

Видео: вытяжка и обратный клапан , принцип работы и установка

Обратный клапан для вентиляции своими руками

Зачастую, взяться за воспроизведение этого элемента вентиляции, хозяина вынуждает не только желание сэкономить, но и то, что трудно найти промышленную модель, с которой может справиться естественная тяга.

Самодельный же вариант очень чувствителен, даже к малейшему движению воздуха. А делается всё очень просто.

Для изготовления мембранного клапана для вентиляции понадобится:

Гибкий пластик или плёнка.
Лавсановый скотч.
Канцелярский нож и линейка.

Изготовление вентиляционного клапана по шагам

Требования к плёнке:

Размер должен быть немного больше, чем отверстие вентиляционного канала.
Толщина зависит от размера ячеек – чем больше, тем толще. И от силы потока – его должно хватать, чтобы отогнуть шторку.
Не подойдёт плёнка с шероховатой поверхностью.
Нельзя использовать для мембраны мятый материал.

Инструкция по шагам:

На решётке делается разметка – расположение будущих половинок мембраны.
При помощи скотча, к решётке крепится кусок плёнки больших размеров (ещё не разрезанный). Скотч не должен натягиваться, при креплении.
Ножом вырезаются контуры створок (правая и левая, как ставни на окнах).
Конструкция должна быть герметичной. Это значит, что в закрытом виде мембрана должна полностью покрывать отверстия решётки, не иметь дефектов и неровностей. А места крепления створок проклеиваются очень тщательно.

Для большей комфортности можно снабдить самодельный клапан фильтром из сетки или капрона. Он предотвратит попадание в дом насекомых.

Мембранный клапан

Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Также рекомендуем посетить:

Источник: mojdominfo.ru

Обратный клапан – функции устройства

Достаточно часто квартирная система вентиляции начинает функционировать неэффективно. Заметить это несложно по появлению в жилище неприятных запахов. Возникают подобные ситуации из-за того, что в вентсистеме образуется обратная тяга. Под таковой понимают явление возврата части воздуха из вентиляционного канала в жилые помещения.

Обратная тяга может образоваться по следующим причинам:

Неправильная установка на крыше вытяжной трубы.Малое количество приточного воздуха, поступающего в систему естественной вентиляции.В одной из квартир многоэтажки смонтировали мощную принудительную вытяжку, что привело к нарушениям в работе общедомовой системы проветривания.

Мощная принудительная вытяжка

Чаще же всего проблемы с естественной вентиляцией возникают тогда, когда обратный клапан выходит из строя. Устроено это приспособление очень просто. Его главным конструктивным элементом является затвор. Он может открываться воздушным потоком лишь в одну сторону. А когда движение воздуха изменяет свое направление, происходит захлопывание затвора. За счет этого и останавливается обратная тяга. Затвор для устройств, функционирующих в системах естественной вентиляции, изготавливается в форме захлопки либо диска. Такие приспособления могут иметь разную величину и конфигурацию (прямоугольную, круглую) сечения.

Обратный клапан, кроме того, может быть подогреваемым и работать без подогрева. Первый вид устройств устанавливается на вентсистемы, оснащенные электрическим приводом. Подогреваемые клапаны исключают риск образования конденсата в вентиляции и формирования на ее внутренних частях наледи во время сильных холодов. Ключевой параметр описываемых устройств – их пропускной потенциал. Для обеспечения эффективного проветривания стандартного по площади жилища величина последнего должна находиться на уровне 4–6 м/сек.

Приспособления для предупреждения образования обратной тяги производятся из пластика и металла. Более долговечными считаются металлические устройства. Но при работе они издают достаточно громкие звуки (хлопки), на таких клапанах часто оседает конденсат. Кроме всего прочего, они подвержены ржавлению. По этим причинам сейчас многие решают приобрести пластиковый обратный клапан. Он функционирует практически беззвучно и стоит недорого. Правда, срок его службы по сравнению с изделиями из металла намного ниже. Добавим, что интересующие нас приспособления не только предотвращают обратную тягу, но еще и не дают попадать в вентиляцию пыли и мелким насекомым.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Для чего нужен на вентиляции обратный клапан

Содержание статьи

1 Для чего нужен на вентиляции обратный клапан2 Устройство и принцип работы3 Неприятности, которые могут возникнуть4 Виды4.1 Способ открывания4.2 Формы механических клапанов5 Клапан на вентиляцию: где и как поставить5.1 Установка на кухне с вытяжкой5.2 Для ванной и туалета

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Для чего нужен обратный клапан

Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Назначение обратного клапана в вентиляции

Обратный клапан на вентиляцию нужен, чтобы предотвратить опрокидывание тяги. Почему такое может происходить:

Отсутствует достаточное количество приточного воздуха (нет приточной вентиляции, или она забита, не функционирует).
Неверное расположение вытяжной трубы на крыше (в зоне ветровой тени).
Если в квартире есть несколько вытяжных отверстий, и в одном из них по каким-то причинам тяга усиливается (например, время отключения одного вентилятора совпало с интенсивной работой другого).
Похожая ситуация бывает в домах с печным отоплением. В печной трубе, во время горения, тяга усиливается, а в канале с естественной вентиляцией получается обратный ток.
Роль мощной вытяжки может играть и лестница в двухэтажном коттедже.
В многоэтажных домах интенсивная принудительная вытяжка в одной квартире, может нарушить ход потоков в других квартирах.
Обратная тяга может приводить не только к проникновению посторонних запахов, но и отравлению газом, попаданию в дом мороза, в те периоды, когда вентиляция выключена.

Проверяют наличие правильной тяги при помощи пламени свечи, или листа бумаги. Нужно открыть окно, и поднести листок к вентиляционному отверстию. Если поток «правильный», бумага не упадёт, а останется висеть на стене.

Вентиляция картера двигателя

Применение обратного клапана не ограничивается только системой вентиляции помещения квартиры. Для примера можно рассмотреть действие обратного клапана вентиляции картера, двигателя внутреннего сгорания.

Во время работы двигателя в картер поступают отработавшие газы, а также пары бензина, масла и воды. Скопление таких газов вызывает разрушение металлических деталей двигателя.

Работа системы вентиляции картера использует принцип разрежения. А клапан необходим для регулировки давления картерных газов. Если разрежение незначительное – клапан открыт. При большом разрежении клапан закрывается.

Помните, что обратный клапан не только защищает от проникновения в жилище загрязненного воздуха и пыли, но и сохраняет оптимальный микроклимат в помещении, не позволяя проникнуть в комнату холодному воздуху. Таким образом, можно обеспечить комфорт и отсутствие посторонних запахов.

Источники:

• https://derevyannie-doma.com/poleznoe/obratnyy-klapan-dlya-ventilyacii-ustanovka-vidy.html
• https://remoskop.ru/obratnyiy-klapan-ventilyatsii-svoimi-rukami.html
• https://stroyday.ru/remont-kvartiry/ventilyaciya/obratnyj-klapan-na-ventilyaciyu.html
• https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
• http://sdelalremont.ru/obratnyj-klapan-dlya-ventilyacii-ustrojstvo-tipy-ustanovka.html
• https://microklimat.pro/sistemy-ventilyacii/obratnyj-klapan-svoimi-rukami.html
• http://fb.ru/article/416671/obratnyiy-klapan-dlya-ventilyatsii-svoimi-rukami-tehnika-vyipolneniya-neobhodimyie-materialyi-i-instrumentyi-poshagovaya-instruktsiya-rabotyi-i-sovetyi-spetsialistov

Клапан для вытяжки своими руками

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

Принцип работы обратного клапана вентиляции

Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

Если не оснастить систему обратным клапаном, возможно появление сквозняков.

Типы обратных клапанов вентиляции

Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

• с затвором в форме золотника;
• с затвором в форме диска или захлопки.

Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

Главный параметр при выборе обратного клапана – это его пропускная способность.

Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 мсек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

• Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
• Без подогрева. Хороши только для использования в помещениях.

Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

Конструкция обратного клапана для вентиляции

Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.

Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

Как выбрать обратный клапан

Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

Следует обращать внимание на:

• форму сечения;
• диаметр сечения;
• материал клапана;
• устройство клапана;
• назначение клапана;
• фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

Обратный клапан для вентиляции своими руками

Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

делаем самодельный обратный клапан (воздушный и для воды)

Эксплуатация трубопроводов различного назначения предполагает, что жидкие и газообразные среды, которые по ним транспортируются, должны перемещаться в определенном направлении. Изготовив обратный клапан своими руками или купив его серийную модель, можно обеспечить данное требование эксплуатации трубопровода и элементов его оснащения, что позволит длительное время поддерживать их в работоспособном состоянии.

Обратный клапан погружного насоса

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

• корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
• запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
• пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

• После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
• Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

Самостоятельное изготовление обратного клапана для воды

Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:

• муфту, на корпусе которой нарезана наружная резьба;
• тройник с внутренней резьбой;
• пружину, диаметр которой позволяет ей свободно входить в тройник;
• стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
• резьбовую пробку;
• уплотнительную ленту ФУМ.

Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.

Схема самодельного обратного клапана для воды

После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.

• Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
• В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
• Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.

Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.

Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство. Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.

Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

1. В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
2. По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
3. Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
4. По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
5. Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

• Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
• При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, чтобы воздух, попадая в клапан, не попадал в квартиру.Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует попаданию воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

• Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
• Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
• В доме печное отопление, а во время работы топки усиленная штанга топочная труба, тем самым реверсируя воздушный поток в вентиляционной трубе.
• В квартире многоэтажного дома имеется мощный вытяжной вентилятор, работающий с потоками воздуха в других квартирах.
• Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливаются из:

• пластика.
• сталь оцинкованная тонкая.
• Композиционные материалы — сталь и пластик.

Вариант

, из пластика, часто устанавливается в квартирах, офисах, коттеджах. Эти обратные клапаны имеют привлекательный внешний вид и подходят для любого стиля интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий.Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции. Кроме того, предприятия всегда выдвигают высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

1. заслонка. Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается таким образом, закрывая или открывая воздухозаборник.
2. С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.
3. мембрана. Выполняйте работы по принципу откидных клапанов, но заслонка в таких устройствах намного тоньше, и при дуть ветром мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
4. Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, и это напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

• Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой. Это будет способствовать увеличению нормального воздушного потока и тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую ​​же форму. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего. Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе.Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. В противном случае устройство не сможет выполнять свою функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроится как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

1. Измерьте размер вентиляционного отверстия и отрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
2. Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
3. Поверхность должна быть гладкой решеткой, чтобы мембрана плотно прилегала к ней.
4. Прикрепите два квадратных пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
5. Просверлить отверстия в решетке для настенного монтажа.
6. Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточной.

При проблемах с вентиляцией желательно установить обратный клапан, чтобы в квартире не было запаха и не было запаха.

Видео:

Учебный веб-семинар

: Обратные клапаны водоотливного насоса

Обратный клапан водоотливного насоса — это водопроводное изделие, которое специально используется в системах отстойников или канализационных насосов.Эти клапаны помогают убедиться, что откачанная вода не вернется в яму. Если у вас не установлен обратный клапан, ваша система будет работать намного тяжелее и чаще откачивать то же количество. Установка одного из этих клапанов значительно снизит нагрузку на ваш насос и сэкономит энергию, ограничив количество, необходимое насосу для работы.

Когда помпа включается слишком часто и быстро, двигатель нагревается и со временем может сгореть помпа.Это может быть очень дорогостоящим, особенно если вы используете устройство более высокого качества. Обратный клапан — отличный способ защитить ваши вложения от ненужного ущерба.

Видео ниже представляет собой обучающий веб-семинар «Обратные клапаны отстойного насоса» и будет посвящен общему обзору того, что это за продукты, где они используются и доступны различные стили.

Дополнительные примечания

Все клапаны для сточных вод должны выдерживать не менее 2 дюймов твердых отходов для канализационных систем без помпы.Насос измельчителя позволит канализационным трубам и клапанам иметь размер 1-1 / 4 дюйма или больше.

Бонусная загрузка

Выписка

Здравствуйте и добро пожаловать на наш веб-семинар по обратным клапанам дренажных насосов. Мы рады, что вы решили присоединиться к нам.

Меня зовут Уилл Бендер. Я работаю аналитиком по обеспечению качества в Boshart Industries, и меня поддерживает Пол Эрб, менеджер по исследованиям и разработкам.

Не стесняйтесь во время презентации печатать любые вопросы, которые у вас есть.Мы постараемся ответить на все вопросы после презентации. Если вы хотите ввести вопрос, вы должны увидеть боковую панель в правой части экрана. Если вы нажмете верхнюю кнопку, которая выглядит как стрелка в поле, откроется небольшое меню с полем вопроса, в котором вы можете ввести свои вопросы, и мы сможем их увидеть. Обратите внимание на номер слайда, если вы ссылаетесь на конкретный слайд. Цифры будут отображаться в правом нижнем углу слайда.

Оставайтесь на связи с нами, подписавшись на Boshart Industries в Instagram, Linked in и Facebook.

В презентации мы немного расскажем о различиях между клапанами для отстойника и сточных вод, их применении и о том, когда они могут частично совпадать. Я рассмотрю некоторые особенности этих клапанов и рассмотрю некоторые инициативы по обеспечению качества, которые мы реализуем здесь, в Boshart Industries.

Итак, что такое обратные клапаны отстойника?

Для начала нужно понять, что такое обратный клапан. Если вы не знаете, что такое обратный клапан, обратный клапан позволяет среде течь через клапан, но только в одном направлении.Так, вода может течь через клапан при работающем насосе; но когда насос отключается, вода хочет течь обратно к насосу. Клапан предотвращает это, позволяя весу воды давить на заслонку, что приводит к ее закрытию.

Чтобы полностью понять эти клапаны, нам нужно взглянуть и понять приложения, в которых они используются.

Системы водоотливных насосов удаляют воду, которая поступает в отстойник через мокрую плитку.

Насос выбрасывает воду из отстойника, №1 на рисунке, через слив за зону обратной засыпки, которая на рисунке №2.Зона обратной засыпки обычно находится на расстоянии не менее 10 футов от фундамента. Причина этого заключается в том, чтобы вода не просачивалась обратно в плачущую плитку, где вы в конечном итоге перекачиваете одну и ту же воду снова и снова. Вы можете ознакомиться с нашими советами по установке на нашем веб-сайте BoshartU, чтобы просмотреть более подробную информацию.

Сточные воды, которые также называют серыми водами, собираются в септическом резервуаре по мере их отделения от твердых отходов, как показано стрелкой №1.

В сточной системе эта серая вода затем течет и накапливается в резервуаре для сточных вод, № 2, показанном на рисунке, где эжекторный насос сточных вод может сбрасывать отходы оттуда в мокрый слой или в муниципальные трубопроводы, чтобы их можно было обработать. в другом месте, как показано стрелкой №3.Септик может не собирать все твердые частицы, поэтому сливной насос, сливной трубопровод и обратный клапан должны быть в состоянии обрабатывать ”отходы или больше.

Канализационные системы могут работать самотеком, или, если это более практично, для удаления отходов потребуется насос для удаления сточных вод.

Эжекторный насос для сточных вод, показанный стрелкой №1, будет сбрасывать отходы в септик или муниципальную канализационную сеть, показанную стрелкой №2. Обратные клапаны для сточных вод часто требуются для подвалов, где сточные воды необходимо перекачивать в сливную линию.Все клапаны для сточных вод должны выдерживать не менее 2 дюймов твердых отходов.

Теперь мы можем присмотреться к клапанам. Обратные клапаны водоотливного насоса должны быть установлены близко к полу после насоса, как показано стрелкой №1. Это уменьшит количество воды, которая сливается обратно в насос после каждого цикла. Чем ближе обратный клапан к насосу, тем меньше насосу придется выбрасывать ту же воду, которая стекает обратно в яму, а значит, более эффективной будет ваша система. И чем более эффективна ваша система, тем меньше цикличность насоса.Таким образом, срок службы насоса увеличивается. При установке клапанов с гибкими резиновыми муфтами или соединениями с компрессионными прокладками требуется блокировка осевого усилия для предотвращения бокового перемещения или сдувания в трубе, которое могло бы разъединить эти типы соединений. Стрелкой №2 вы можете увидеть деревянную упорную защиту, установленную в верхней части трубопровода. Не все коды сантехники одинаковы, поэтому установщик должен понять местный код перед установкой системы.

Boshart Industries предлагает два варианта работы.Заслонка гравитационного типа и конструкция заслонки с подпружиненным механизмом.

Первая конструкция работает под действием силы тяжести. Насос может проталкивать воду, но сила тяжести и вес воды заставят ее закрыть. Преимущества этой конструкции заключаются в том, что она более экономична из двух, и для ее открытия требуется очень небольшое усилие. Это означает, что в экстренных случаях он может работать от резервного насоса с батарейным питанием. И эта, и следующая конструкция оснащены седлами под углом 15 °, которые уменьшают гидравлический удар и шум от заслонки за счет сокращения времени, необходимого для закрытия заслонки.

Подпружиненная конструкция устраняет любой «стук», характерный для обратных клапанов поддона. Пружина постоянно прижимается к сиденью, поэтому у этой заслонки есть больше ограничений для быстрого открытия и закрытия. Поскольку они тише, чем другие конструкции, рекомендуется время от времени проверять, работает ли обратный клапан.

Есть 2 конструкции корпуса заслонок обратных клапанов, а также комбинированные шаровые обратные клапаны, шаровые обратные клапаны и обратные водяные клапаны.У каждого свой набор подключений и функций. В первую очередь я расскажу о компактных обратных клапанах ABS.

Все компактные обратные клапаны отстойника ABS имеют гравитационную конструкцию. Они состоят из 2 частей, сваренных вместе с помощью ультразвуковой сварки. Клапаны сделаны из одной детали, чтобы обеспечить надежное уплотнение на седле. Все они должны быть установлены в вертикальном положении, чтобы не нарушать работу заслонки.

Эти компактные клапаны с впускными отверстиями с резьбой могут иметь 3 выпускных отверстия: с зазубринами для комплектов слива из отстойника, сварной шов растворителем или присоединенная гибкая муфта.Если используется гибкая муфта, необходимо заблокировать линию тяги, поскольку они более склонны к срыву. Кроме того, при использовании резиновых гибких муфт номинальное значение psi изменяется с 25 фунтов на квадратный дюйм до 4,3 фунтов на квадратный дюйм, поэтому будьте осторожны.

Сливные отверстия — хорошая идея для защиты помпы и повышения эффективности всей системы. Обратный клапан с резьбой будет прикреплен непосредственно к насосу, поэтому перед обратным клапаном не будет нагнетательного трубопровода, в котором можно было бы просверлить сливное отверстие. Если в насосе еще нет сливного отверстия, то в решении необходимо, чтобы оно было в клапане.Сливное отверстие позволит воздуху выходить, когда вода втягивается в насос. Если поддон отстойника опустеет, насос может заблокироваться, что предотвратит попадание воды в насос. Это когда в насосе есть воздух, и он пытается поднять воду, но воздух занимает пространство. Это все равно, что держать палец над соломинкой, только в ней задерживается воздух. Сливное отверстие не только защищает от воздушных пробок, но и предотвращает образование вакуума под обратным клапаном. Это позволит обратному клапану открываться свободно, поэтому насосу не придется работать так тяжело, чтобы открыть клапан.

Сливные отверстия часто уже находятся в выпускной отливке многих насосов, но есть некоторые, для которых требуется просверлить сливное отверстие в линии перед обратным клапаном.

Если не уверены, обратитесь к производителю насоса.

Компактные обратные клапаны с впускным отверстием для сварки растворителем не поставляются с гибкими соединениями, поэтому блокировка осевого усилия не требуется, а номинальное давление составляет 25 фунтов на квадратный дюйм.

Компактные обратные клапаны с гибкими резиновыми муфтами на входе все имеют гибкие резиновые муфты на выходе.Максимальное номинальное давление составляет 4,3 фунта / кв.дюйм, и его необходимо блокировать.

У нас есть один компактный обратный клапан отстойного насоса из ABS, который можно использовать как в отстойнике, так и в системах канализации низкого давления. Наша модель BSC-200-SB — наш единственный 2-дюймовый обратный клапан ABS. Он может работать с отстойными насосами большего размера и соответствует размеру 2 дюйма, необходимому для систем канализации, если они имеют низкое давление. Карман для прокладки в конструкции корпуса обеспечивает идеальное выравнивание прокладки и 100% -ную противовыбросовую прокладку заслонки.

Все белые отстойники из ПВХ и обратные клапаны для сточных вод изготовлены из жесткого белого ПВХ и.Их можно использовать как в отстойниках, так и в канализации, если они соответствуют критериям. Например, 2-дюймовый обратный клапан из ПВХ может использоваться во всех сферах применения, тогда как 1-1 / 2-дюймовый обратный клапан подходит только для систем отстойников и сточных вод. Максимальное давление составляет 150 фунтов на квадратный дюйм при 72 ° F. При перекачивании жидкостей, не содержащих твердых частиц, например, в отстойнике, рекомендуется устанавливать вертикально. При перекачивании твердых и полутвердых веществ клапаны должны быть установлены горизонтально, максимум до 45 °, и ориентированы в соответствии с маркировкой на клапане, которая гласит что-то вроде «Горизонтально, используйте эту сторону вверх».Клапан не будет функционировать должным образом, если шарнир заслонки не расположен по центру вверху. Причина этого заключается в том, что если бы вы перекачивали твердые частицы вертикально, когда насос отключается и заслонка закрывается, вес твердых частиц, все еще находящихся в выпускной трубе, оседает на верхнюю часть заслонки, что затрудняет или даже не позволяет открывать заслонку. Эти клапаны предназначены не только для работы с грязной водой. Их также можно использовать в промышленных системах, системах бассейнов и спа, а также в системах прудов.

Обратные клапаны сжатия из ПВХ можно подсоединять к трубам из АБС, ПВХ, латуни и стали, что исключает возможность точной резки на существующих линиях.Эти клапаны доступны от 1-1 / 4 дюйма до 3 дюймов. Клапаны 1-1 / 2 ”и 2” имеют вариант с подпружиненной пружиной, доступный для бесшумной опции.

Настоящие соединительные клапаны также могут подключаться к тому же трубопроводу, что и компрессионные клапаны. Они доступны в размерах 1-1 / 2 дюйма и 2 дюйма. Оба размера имеют варианты с подпружиненным механизмом.

Обратные клапаны для сварки растворителем подключаются к тем же клапанам, что и два предыдущих. Эти клапаны доступны от ½ «до 4». Модели 1-1 / 2 ”и 2” имеют варианты с подпружиненной пружиной.

Как и обратные клапаны из ПВХ, комбинированные поворотные шаровые клапаны обладают теми же характеристиками, за исключением того, что они оснащены шаровым клапаном и штуцером. Для некоторых применений перекачки сточных вод требуется обратный клапан, проходной шаровой клапан и штуцер; так что это идеальное решение. Это упрощает обслуживание линии за счет возможности перекрытия потока сразу после обратного клапана. А соединение, удерживающее клапан, упрощает обслуживание любой стороны клапана. Как и обратные клапаны из ПВХ, их можно устанавливать вертикально и горизонтально, если для каждого приложения используется правильная ориентация, как я уже упоминал ранее.

Комбинированные шаровые / поворотные обратные клапаны

Boshart Industries имеют уникальную особенность рукоятки. В верхней части рукоятки имеется встроенный гаечный ключ для обслуживания внутренней части клапана.

Комбинированные компрессионные клапаны выпускаются размером 1-1 / 2 дюйма и 2 дюйма. Для обоих есть вариант с подпружиненной пружиной.

Настоящие комбинированные клапаны с муфтой имеют размеры 1-1 / 2 дюйма и 2 дюйма. Для обоих есть вариант с подпружиненной пружиной.

Комбинированные клапаны с одним штуцером выпускаются размером 1-1 / 2 дюйма и 2 дюйма.Для обоих есть вариант с подпружиненной пружиной.

Шаровые обратные клапаны, которые не следует путать с комбинированными шаровыми / поворотными обратными клапанами, обычно используются для сточных вод, но не ограничиваются ими. Они оснащены отверстием для очистки, которое обеспечивает доступ к внутренней части клапана, не снимая его с трубопровода. Шарики самоочищаются и не зацепляются за перекачиваемый мусор.

Обратные клапаны — это еще один тип обратных клапанов, которые предназначены для использования в жилых и коммерческих помещениях для предотвращения обратного потока в дренажных системах.Эти клапаны оснащены заслонкой с уплотнением для водонепроницаемого уплотнения, а весь клапан изготовлен из материалов, не подверженных коррозии, поэтому не будет ржавчины, отслаивания или точечной коррозии, а клапан может оставаться гладким. Они используются в номинально горизонтальных дренажных линиях. Ступенька в корпусе способствует движению потока к выпускному отверстию и обеспечивает защиту от засорения. Крышка доступа наверху позволяет легко очистить или отремонтировать клапан.

Здесь, в Boshart Industries, мы проводим множество испытаний, чтобы убедиться, что наши обратные клапаны в поддоне соответствуют нашим стандартам.

На продукте, произведенном Boshart Industries, мы проверяем образец каждой детали, участвующей в изготовлении клапана, с помощью нашей машины IM. Это обеспечивает быструю проверку размеров каждой детали. Мы проводим испытания на разрыв образцов корпусов клапанов, чтобы убедиться, что они превышают наши номинальные значения давления. И мы проводим испытания суставов кузова, используя наш тестер на растяжение, чтобы проверить прочность соединения кузова.

Часто возникает вопрос: «Каков срок службы этих клапанов?».На этот вопрос сложно ответить, потому что каждая система имеет некоторые отличия. Обычно наши клапаны служат более 5–7 лет, поэтому мы рекомендуем заменять их как можно чаще. Однако, если насос часто работает, это может привести к более быстрому износу обратного клапана. Следует помнить, что действовать превентивно в случае возникновения чрезвычайной ситуации гораздо дешевле, чем реагировать на нее.

В сухой сезон насос может не работать долгое время. Таким образом, лучше всего включать насос, время от времени наливая воду в яму.Рекомендуется записать дату, когда обратный клапан был установлен где-то поблизости от места установки клапана. Может наклейка. Таким образом будет легче узнать, когда должна быть заменена обратная арматура.

Существует несколько мер предосторожности, которые можно предпринять, чтобы в маловероятном случае возникновения проблемы с системой вы могли действовать заранее до того, как будет нанесен какой-либо ущерб.

Сигнализаторы уровня жидкости и автодозвонщики — отличный способ получить уведомление о чрезвычайной ситуации, если система водоснабжения или канализации не работает должным образом.Сигналы тревоги уровня жидкости создают звуковой сигнал при срабатывании. У них также есть возможность добавить больше датчиков и сигнальных маяков. Автодозвонщики могут быть связаны с несколькими номерами, которые будут уведомлены при срабатывании.

Это конец сегодняшней презентации. Вы можете узнать больше о функциях, которые мы предлагаем в Boshart Industries, а также другую полезную информацию о сантехнике и продуктах для колодцев. В BoshartU наша цель — вооружить вас и вашу команду знаниями, необходимыми для достижения большего успеха.Мы регулярно публикуем новые блоги и контент, которые помогут вам чувствовать себя более комфортно и уверенно с нашими продуктами. Спасибо,

Вопросы и ответы

Еще раз спасибо за то, что присоединились к нам сегодня. Посетите наш веб-сайт для получения дополнительных технических характеристик продукта, подпишитесь на наш блог и получайте обновления контента. Наслаждайтесь остатком дня!

Как мы использовали 3D-печать для проверки конструкции клапана и схемы для нашего аварийного механического вентилятора

Две итерации конструкции обратного клапана.Справа изображен дизайн, напечатанный на 3D-принтере, используемый для проверки расчетов на начальных этапах проектирования. Слева — обработанная на станке с ЧПУ конструкция, созданная после подтверждения расчетов. Конструкция с ЧПУ была создана для повышения надежности и функциональности.

Когда пандемия COVID-19 стала серьезной проблемой в Северной Америке в начале 2020 года, было много неизвестного. Как распространялся COVID-19? Какие были симптомы? Может ли COVID-19 распространяться при отсутствии симптомов? Были ли какие-либо долгосрочные последствия или побочные эффекты? Насколько далеко и как быстро произойдет распространение? Поможет ли ношение масок обуздать распространение? Когда будет готова вакцина?

Тем не менее, среди всех этих неизвестных фактов был очевиден один факт: , если пандемия распространилась и количество серьезных случаев росло экспоненциально, аппараты ИВЛ будут иметь решающее значение для надлежащего лечения пациентов.Еще одна уверенность: во многих странах, в том числе на собственной базе Protocase в Канаде, не было достаточного количества вентиляторов для такого сценария.

На ранних стадиях пандемии COVID-19 федеральное правительство считало Protocase важным из-за нашей клиентской базы организаций, работающих в сфере инноваций, медицины, авиакосмической промышленности и обороны. Но помимо того, что Team Protocase была открыта и готова производить индивидуальные детали и корпуса для наших клиентов, чтобы они могли продолжать внедрять инновации и разрабатывать новые технологии, она хотела внести свой вклад в борьбу с пандемией COVID-19.Проект? Постройте функциональный портативный вентилятор , который можно было бы быстро изготовить и собрать.

Вызов

После соединения с группой медицинских специалистов, включая врачей неотложной помощи, респираторных терапевтов и других, для обсуждения критериев функционального вентилятора, наша группа исследований и разработок составила карту пневматической системы. Важной частью конструкции вентилятора являются клапаны, которые, работая вместе с разветвителями, образуют контур для вдоха и выдоха.Команде потребовалось получить три распространенных типа клапанов : обратный клапан, регулируемый обратный клапан давления и соленоид.

Одна проблема — исключительно высоким спросом пользовались готовые к покупке клапаны.

«Все как бы прыгали на версии этих деталей, которые подходили бы для аппаратов ИВЛ, и всех различных решений для борьбы с пандемией. Были некоторые перебои в цепочке поставок », — говорит Джастин Льюис, инженер-механик в отделе исследований и разработок Protocase.«После того, как мы немного поборолись с попытками заказать нужные нам клапаны, мы решили сделать наши собственные. Конечные клапаны, по сути, являются версией тех деталей, которые мы могли бы быстро изготовить из того, что у нас было, без необходимости сокращать сроки поставки ».

Конструкции клапанов были составлены быстро, поскольку общая конструкция (и обязательные критерии функционирования клапана) уже хорошо определены и установлены.

«По сути, нам дали список критериев, которым должны были соответствовать врачи и респираторные терапевты, с которыми мы консультировались», — говорит Джордан Роуз, инженер-механик по исследованиям и разработкам в Protocase.«Основываясь на пневматической конструкции всей системы, вы можете определить, при каком давлении эти устройства должны действовать. Это вторая половина информации, которая нам нужна для продолжения. Мы посмотрели, как работает обратный клапан, и при каких давлениях и расходах должны работать эти вещи, используя математику, которую мы выучили бы в инженерной школе ».

Джордан Роуз, инженер — команда ЧПУ в Protocase

«Это промышленное конструктор Lego. Речь идет о том, чтобы увидеть все в целом, построенное из этих базовых блоков, — объясняет Льюис.«Это основные блоки — нам просто нужно построить их и соединить вместе в правильном порядке, чтобы все они достигли цели».

После того, как конструкция клапана была определена, а также установлены требования к давлению и расходу, команда приступила к работе над созданием первых прототипов. Для этой задачи 3D-печать была первым логическим шагом, поскольку она позволила бы проверить размеры и проверить расчеты давления и расхода.

«Поскольку процесс обработки значительно дольше, важна 3D-печать деталей для подтверждения характеристик», — говорит Роуз.

«3D-печать подтвердила всю схему», — говорит Льюис. «Это позволило нам собрать все воедино и сказать:« Хорошо, это работает », прежде чем вкладывать все время и деньги в создание качественно обработанных деталей».

Команда выполнила несколько итераций 3D-печати обратного клапана и регулируемого обратного клапана, пытаясь максимально упростить конструкцию и убедиться, что она работает должным образом. Например, в ранней конструкции регулируемого обратного клапана клапан имел круг и выступ с одной стороны.

«Причина, по которой я это сделал, заключалась в том, чтобы увидеть, какая опора требуется для этой круглой бобышки. Потому что в противном случае вам может понадобиться поддержать его снизу », — говорит Роуз. «Я хотел попытаться избежать любых проблем с поверхностью, которые могут возникнуть, чтобы шланг, который был в пневматической системе, подходил правильно. В конце концов, мы перешли к форме прямой трубы, которая работала нормально ».

Эта конструкция позволила отрегулировать давление трещин обратного клапана, чтобы помочь настроить конструкцию на этапе испытаний.

«Общая теория была хороша с самого начала, она больше касалась правильного уплотнения, обеспечения правильных пружин», — говорит Льюис.

Единственным клапаном, который не был напечатан на 3D-принтере в качестве первоначального прототипа, был пневматический соленоид — по уважительной причине.

«Снаружи это выглядит просто, потому что это просто большой кусок металла, но внутри него много разных камер», — объясняет Роуз. «Это не то, что можно было бы использовать для 3D-печати».

Конструкция с ЧПУ была создана для повышения надежности и функциональности.

«С 3D-печатью может быть труднее получить уплотнение вала на таком материале», — говорит Льюис.«Фрезеровав соленоид, мы смогли обработать его до красивой отделки и вставить туда подогнанный вал, чтобы все было должным образом запломбировано».

Пневматический соленоид включает в себя все аспекты производства Protocase по индивидуальному заказу, включая детали токарных станков с ЧПУ, фрезерованные детали, детали из листового металла, детали, напечатанные на 3D-принтере, а также материал прокладок. Вместо того, чтобы разрезать материал резиновой прокладки на типичную прокладку, команда разрезала резину на круг с помощью фрезерного станка с ЧПУ, чтобы создать камеру обратного клапана.

Оглядываясь назад — и глядя вперед

В конце концов, запуск 3D-печати в первую очередь был чрезвычайно полезен для обеспечения того, чтобы промышленные детали Lego соответствовали друг другу и функционировали в соответствии с схемой, не занимая ценного критического времени на обработку всех деталей на станке с ЧПУ.

«Приятно знать, что вы движетесь в правильном направлении. У вас есть схема, вы собираете все вместе, а затем говорите: «Ой, подождите, это все выложено неправильно». Были времена, когда мы вносили коррективы в структуру всей системы », — говорит Льюис. «Вы же не хотите тратить кучу денег и времени на обработанные блоки для этого. Эти детали, напечатанные на 3D-принтере, были немного негерметичными, но мы знали, что система в целом работает, поэтому мы могли с уверенностью инвестировать в следующий этап.”

Даже последняя версия клапанов, изготовленных на станке с ЧПУ, может быть не самой оптимизированной и, возможно, неуклюжей по сравнению с готовыми к покупке аналогами на рынке, но для этого есть причина, говорит Роуз.

«Мы спроектировали их так, чтобы они соответствовали нашим возможностям, потому что, если бы нам когда-либо пришлось пойти и обработать 2000 таких машин, мы могли бы сделать их быстро», — объясняет он. «Мы активно старались не создавать ничего необычного и не выходить за рамки нашей обработки».

Джастин Льюис, ведущий инженер Protocase CNC Team

Как и в случае с любым прототипом или разработкой продукта, может быть полезно подумать о том, что прошло хорошо, а что можно улучшить.В целом и Роуз, и Льюис согласились с тем, что проект остался на прочной основе благодаря быстрому производству, доступному для тестирования макетов и подтверждения спецификаций без каких-либо задержек по времени.

Однако, оглядываясь назад, они видят преимущества использования электрической системы для вентилятора. Систему с электрической системой можно включить, когда она вам нужна, и выключить, когда она вам понадобится, с помощью программного обеспечения. Пневматическая система, с другой стороны, имеет вакуумную систему, что может быть затруднительно.

«Этот пневматический соленоид похож на игру на музыкальном инструменте», — уточняет Льюис. «Это здорово, если вы можете настроить его на выходе, но если что-то изменится, вам не захочется, чтобы в больнице был кто-то, кто действительно хорошо знает, как работать с машиной. В идеале вам нужен тот, кто может легко регулировать ручку. Что касается того, что мы могли сделать быстро, система, которую мы спроектировали и построили, великолепна, но с марта мы узнали, что линии питания несколько вернулись в норму, и мы могли бы, возможно, отказаться от электрической системы. .”

«В то время это была единственная вещь, которую мы не могли получить — электрический соленоид», — добавляет Роуз. «Все были в панике. Теперь их гораздо проще найти.

Окончательная версия прототипа аварийного вентилятора

В целом проект вентилятора, включая проектирование и производство трех клапанов, помог сформировать работу группы исследований и разработок Protocase.

«Когда появился этот проект, казалось, что это глобальная чрезвычайная ситуация. Мы бросили все остальное, и все собрались вместе », — говорит Роуз.«При выполнении этого проекта мы осознали, что можем остановить другие наши проекты, чтобы сосредоточиться только на одной или двух вещах и действительно сузить круг вопросов».

Вместо того, чтобы рассредоточиться или изолироваться от работы друг друга, группа исследований и разработок теперь сосредотачивается на работе в команде.

«У нас есть конкретные цели, над которыми мы все можем работать вместе, и мы можем объединить наши ресурсы», — объясняет Льюис. «Это просто изменило то, как все работают над проектами, теперь мы почти относимся к каждому проекту как к своего рода чрезвычайной ситуации.Этот проект стал катализатором многих улучшений в нашем отделе исследований и разработок ».

Как безопасно работать с

Общие меры предосторожности

При перемещении баллонов надежно закрепите их на подходящем приспособлении для транспортировки баллонов. На месте закрепите цилиндр цепью или иным образом. Снимите колпачок клапана только после того, как баллон будет надежно установлен, затем проверьте клапан баллона и приспособление. Удалите грязь и ржавчину. Песок, грязь, масло или грязная вода могут вызвать утечку газа, если они попадут в вентиль баллона или газовое соединение.

Никогда не открывайте поврежденный клапан. Обратитесь к поставщику газа за советом.

Существует четыре стандартных типа выпускных отверстий для клапанов баллона, чтобы предотвратить замену оборудования для обработки газа между несовместимыми газами. Используйте только соответствующее оборудование для выпуска определенного газа из баллона. Никогда не используйте самодельные переходники или силовые соединения между выпускным отверстием клапана баллона и газовым оборудованием.

Независимо от того, является ли сжатый газ сжиженным, несжиженным или растворенным газом, поставщик газа может дать лучший совет по наиболее подходящему газоразрядному оборудованию и наиболее безопасному способу его использования для конкретной работы.

Как правило, не смазывайте клапаны цилиндров, фитинги или резьбу регуляторов, а также не наносите герметики и ленту. Используйте только смазочные материалы и герметики, рекомендованные поставщиком газа.

Баллоны, хранящиеся в холодных помещениях, могут иметь замерзшие клапаны. Используйте только теплую воду для размораживания клапана или перенесите баллон в теплое место и дайте ему оттаять при комнатной температуре.

Для открытия клапанов используйте только рекомендованные ключи или маховики. Никогда не используйте более длинные ключи и не модифицируйте ключи для увеличения их кредитного плеча.Избегайте использования даже правильного ключа, если он сильно изношен. Не используйте трубные ключи или аналогичные инструменты для маховиков. Любая из этих операций может легко повредить седло клапана или шпиндель.

Всегда открывайте клапаны на всем газоразрядном оборудовании медленно. Быстрое открытие клапанов приводит к быстрому сжатию газа в каналах высокого давления, ведущих к седлам. Быстрое сжатие может привести к достаточно высоким температурам, чтобы сгореть регулятор и седла клапана. Многие аварии, связанные с окислительными газами, происходят из-за сгорания регулятора и седел клапана, обычно вызванного слишком быстрым открытием клапанов.

Не прилагайте чрезмерных усилий при открытии клапанов цилиндров — по возможности используйте не более трех четвертей оборота. Если проблема не исчезнет, ​​клапан можно будет быстро закрыть. Оставляйте ключи на цилиндрах, когда клапаны открыты, чтобы клапан можно было быстро закрыть в аварийной ситуации. Некоторые клапаны баллона, например кислородные, имеют двойное седло. Эти клапаны должны быть полностью открыты, иначе они могут протечь.

Не применяйте чрезмерную силу при открытии или закрытии клапана баллона. При закрывании поверните его ровно настолько, чтобы полностью остановить поток газа.Никогда не закрывайте клапан силой.

Закройте вентили баллона, когда баллон фактически не используется. Не останавливайте поток газа из баллона, просто нажимая на регулятор. В регуляторах могут возникнуть утечки в седле, что приведет к повышению давления в оборудовании, прикрепленном к регулятору. Также, если клапан баллона остается открытым, посторонние предметы могут попасть в баллон, если давление в баллоне упадет ниже давления в подключенном оборудовании. Сначала закройте вентиль баллона, а затем закройте регулятор.

Сжиженные газы

Ручные клапаны обычно используются на баллонах, содержащих сжиженные газы. Также доступны специальные регуляторы расхода жидкости. Если необходимо удалить как жидкость, так и газ из баллона, обсудите это с поставщиком газа перед заказом. Некоторые баллоны со сжиженным газом имеют эжекторные трубки, которые позволяют отводить жидкость из баллона. Поставщик может предоставить подходящие баллоны и специальные инструкции.

Не удаляйте газ быстро.Давление в баллоне может упасть ниже необходимого уровня. В этом случае или если требуется быстрое удаление газа, следуйте советам поставщика газа.

Несжиженные и растворенные газы

Используйте автоматические регуляторы давления для снижения давления газа с высоких уровней в баллоне до безопасных уровней для конкретной работы.

Существует два основных типа автоматических регуляторов давления: одноступенчатые и двух- или двухступенчатые. Обычно двухступенчатые регуляторы обеспечивают более постоянное давление в более точных условиях, чем одноступенчатые регуляторы.Иногда для несжиженных газов используются ручные регуляторы расхода. Можно добиться точного управления потоком, но оператор должен постоянно присутствовать. Ручные регуляторы расхода не регулируются автоматически в зависимости от повышения давления в заблокированных системах.

Предохранители обратного орошения

Устройство для предотвращения обратного потока: Устройство, позволяющее воде проходить через него в одном направлении, но не позволяющее ей течь в обратном направлении в противоположном направлении.

Ниже приведены ссылки на темы, связанные с устройством предотвращения обратного слива, на случай, если вы вернетесь и захотите что-то перечитать.(Извините, эта статья слишком длинная, это сложная тема, и вам доступно множество вариантов!)

Основы устройства предотвращения обратного потока:

Устройство предотвращения обратного потока Определение: Устройство, позволяющее воде проходить через него в одном направлении, но не позволяющее ей течь назад в противоположном направлении.

Предохранитель обратного слива подобен одностороннему затвору для воды. Большинство устройств для предотвращения обратного потока используются для предотвращения обратного потока небезопасной воды и попадания ее в систему подачи чистой воды.Предохранители обратного потока могут быть такими же простыми, как одиночный обратный клапан, который закрывается при изменении направления потока воды. Использование простого обратного клапана в качестве предохранителя обратного потока можно считать эквивалентом турникета на входе в магазин. Это не очень надежно, даже небольшое усилие его преодолеет. Более сложный превентор обратного потока может представлять собой сложное устройство, состоящее из нескольких обратных клапанов, клапанов для выпуска воды, вентиляционных отверстий и / или систем, позволяющих проверить его, чтобы убедиться, что он работает должным образом.Этот вид устройства для предотвращения обратного потока может быть эквивалентом контрольно-пропускного пункта на выходе из аэропорта с односторонними воротами и охраной.

Если ваша вода поступает из «питьевого» (питьевого) источника, у вас должен быть предохранитель обратного слива (см. Следующий абзац). Если ваш источник поливной воды считается питьевым, то в большинстве мест незаконно в вашей ирригационной системе нет соответствующего утвержденного местными властями типа предохранителя противотока .Если ваш источник воды не является питьевым, вы, как правило, не обязаны по закону использовать устройство для предотвращения обратного потока (но не всегда — в некоторых юрисдикциях они даже требуются для непитьевой воды, такой как рециркулированная, рекуперированная и бытовая вода).

Существует много типов предохранителей от обратного слива. Почти везде местные власти предписывают НЕ использовать определенные типы устройств для предотвращения обратного потока с ирригационными системами в пределах их юрисдикции. В некоторых случаях власти будут определять точный тип устройства для предотвращения обратного потока, которое вы ДОЛЖНЫ использовать.Вы можете услышать или увидеть термин « Cross-Connection Control. ”По сути, это относится к предотвращению обратного потока. Перекрестное соединение — это соединение между источником питьевой воды и источником загрязнения или загрязнения. Предохранитель обратного слива почти всегда устанавливается на перекрестное соединение, чтобы предотвратить загрязнение источника питьевой воды.

Что такое питьевая вода ? Определение: питьевая вода означает, что вода пригодна для питья.В зависимости от местного законодательства сюда может входить питьевая вода для животных. Если вы захотите пить его без лечения, то его, вероятно, сочтут пригодным для питья. Непитьевая вода — это вода, непригодная для питья. (Когда вода поступает в вашу ирригационную систему, она считается непитьевой, подробнее об этом позже.) Примеры источников воды, которые часто считаются непитьевыми, — это вода из озер и прудов, вода из ручьев и вода из колодцев из загрязненных водоносный горизонт, не пригодный для питья.Для большинства других колодцев требуется устройство для предотвращения обратного потока, даже если из колодца не поступает питьевая вода. Это сделано для защиты водоносного горизонта, из которого колодец берет воду, потому что даже если вы не получаете питьевую воду из колодца, ваши соседи могут получать питьевую воду из того же подземного водоносного горизонта. Если вы планируете вносить удобрения или пестициды с помощью вашей ирригационной системы, то в большинстве случаев вам понадобится устройство для предотвращения обратного потока, независимо от источника воды. Никто не хочет, чтобы эти химические вещества попадали в озера, ручьи или грунтовые воды!

Зачем нужен предохранитель обратного слива? Все ирригационные системы содержат химическое вещество, называемое монооксидом дигидрогена.Известно, что это химическое вещество без запаха и вкуса смертельно при вдыхании и убило миллионы людей. Хорошо, прежде чем вы меня разозлите, монооксид дигидрогена — это, конечно, научное название обычной воды (h3o). Это указывает на то, что вы должны быть очень осторожны с тем, что вы читаете и во что верите в Интернете. К сожалению, когда дело доходит до предохранителей обратного потока, существует много сомнительной, а иногда и совершенно неверной информации. Так что же делать с предотвращением обратного потока? Это действительно необходимо? Ответ положительный!

В вашем ландшафте есть все виды мерзостей, от которых вам станет плохо или хуже, если вы их выпьете.Таким образом, оросительная вода официально считается загрязнителем (создает опасность для здоровья), а не просто загрязнителем (имеет нежелательный цвет или запах). Что в поливной воде? А как насчет токсичных химикатов (удобрений, пестицидов и т. Д.) И отходов животноводства? (Не то чтобы я хотел вывести вас из себя, но каждый день миллионы собак поднимают ноги, нежно приветствуя свою любимую оросительную головку!) Эти вещи могут и БУДУТ возвращаться по вашим оросительным трубам и в питьевую воду, если вы этого не сделаете не остановить их.Если у вас есть колодец, они могут спуститься в ваш колодец и в питьевую воду для всех остальных. Если вы пользуетесь общественной системой водоснабжения, они могут снова попасть в трубы и отравить ваших соседей. Клапанов, которые включают и выключают вашу систему орошения, недостаточно, чтобы остановить обратный поток. Назначение предохранителя обратного слива — защитить вас в случае поломки клапана или протечки, что в конечном итоге произойдет со всеми клапанами. Небольшая экономия денег за счет отказа от устройства для предотвращения обратного потока не будет казаться такой умной после того, как вы потратите небольшое состояние на больничные счета (или расходы на похороны) отравленного члена семьи или домашнего животного!

Подождите минутку, говорят некоторые, разве давление воды в системе водоснабжения не удерживает поливную воду от обратного движения? Да, в большинстве случаев это так.Однако бывают случаи, когда в водопроводе падает давление воды, и это когда возникает обратный ток. Нет, это нечасто, но случается чаще, чем вы думаете! Часто это происходит ночью, когда вы не замечаете, что вода была отключена в течение нескольких минут. Примером может служить ситуация, когда водопроводная компания должна перекрыть воду, чтобы отремонтировать водопроводную трубу, или подключить новую трубу. Это делает строительные проекты самой распространенной причиной проблем с обратным потоком. Пожаротушение — еще одна частая причина обратного потока.Пожарные машины используют огромные насосы, чтобы откачивать воду из пожарных кранов. Это часто приводит к падению давления воды в прилегающих районах и возникновению обратного потока в прилегающих районах.

Вы можете сами быстро поэкспериментировать и создать обратный поток в домашних трубах. Просто отключите водяной кран, ведущий к вашему дому. Затем попросите кого-нибудь включить кран. Теперь откройте другой кран, расположенный выше первого. Вы услышите, как воздух всасывается в верхний кран. Вы только что создали обратный поток в трубопроводе вашего дома.Довольно просто, не правда ли?

Другой распространенный аргумент против необходимости использования предохранителей обратного потока заключается в том, что если все клапаны закрыты, вода не может пройти через них назад, поэтому клапаны должны предотвращать обратный поток. Очевидная проблема заключается в том, что если обратный поток происходит в то время, когда клапан открыт, например, когда спринклеры включены, клапан не остановит обратный поток! Что делать, если клапан закрыт? Стандартный клапан с ручным управлением должен останавливать обратный поток, когда он закрыт — если клапан полностью закрыт, имеет хорошие уплотнения и не протекает.Однако большинство автоматических клапанов, таких как электрические электромагнитные клапаны, используемые в системах орошения, не останавливают обратный поток, даже когда они «выключены» и полностью закрыты. Это связано с тем, что эти электромагнитные клапаны имеют направленную конструкцию. Если вы посмотрите на клапан, вы увидите, что на нем есть стрелка, показывающая направление потока. Если поток меняется на противоположный, клапан часто слегка приоткрывается (поэтому на клапане есть стрелка — чтобы предупредить вас, чтобы вы не устанавливали его в обратном направлении!) Таким образом, когда возникает обратный поток и направление потока меняет направление, автоматический клапан не остановит обратный поток.

Расходы на предотвращение обратного потока

Цены варьируются в зависимости от вашей ситуации, но, как правило, затраты на предохранители от обратного потока распределяются в следующем порядке: от самых дорогих до самых дешевых. (Не паникуйте, описание каждого из типов находится ниже на этой странице. Знание цен поможет выбрать, какой тип использовать.)

$$$$ Превентор противотока пониженного типа (RP)
$$$ Прерыватель обратного потока с двойной проверкой (DC)
$$ Вакуумный выключатель давления (PVB)
$ Антисифонный клапан (ASV) — до 6 клапанов *

* Обычно PVB со стандартными шаровыми клапанами становится дешевле, чем антисифонные клапаны, когда в системе много клапанов.

Как выбрать устройство для предотвращения обратного потока

Доступно несколько типов устройств для предотвращения обратного слива, поэтому давайте рассмотрим ваши варианты. Всегда уточняйте у местного поставщика воды или государственного строительного департамента (который выдает разрешения на строительство), чтобы убедиться, что устройство для предотвращения обратного потока, которое вы планируете использовать, законно для использования в вашем районе. Правила различаются в зависимости от местоположения. Предохранители обратного слива дорогие, поэтому не нужно его вырывать и устанавливать другой !!!

Следующие вопросы помогут вам решить, какой тип использовать.Каждый тип подробно описан ниже на этой странице, ссылка на название приведет вас к описанию.

ПРЕДУПРЕЖДЕНИЕ: Обязательно внимательно прочтите описание и соответствующие предупреждения о типе устройства предотвращения обратного слива, прежде чем решать, какой тип использовать. Убедитесь, что ваш выбор законен в вашем сообществе!

1. Это коммерческий объект или частный жилой дом?
   • Коммерческий: (Включает ЛЮБУЮ коммерческую недвижимость, включая жилые комплексы и кондоминиумы.) Используйте предохранитель обратного потока с пониженным давлением. Это отраслевой стандарт. Для коммерческих проектов вы не рискуете. Тип пониженного давления обеспечивает высочайший уровень защиты. Если что-то пойдет не так, владелец коммерческой недвижимости, скорее всего, будет придерживаться очень высоких стандартов. Час времени вашего адвоката в суде стоит вам больше, чем любое средство предотвращения обратного потока!
   • Жилой на одну семью: Переходите к следующему вопросу.
2. Планируете ли вы использовать фертигацию (внесение удобрений в поливную воду), внесение удобрений, пестицидов (например, для борьбы с насекомыми) или внесение чего-либо, кроме чистой воды, с использованием вашей ирригационной системы? Сюда входят продукты с пометками «органические», «натуральные» и «безопасные».Сюда также входят «безопасные» средства борьбы с комарами, применяемые господами и оросителями. Помните, что все эти продукты концентрируются в воде ирригационной системы, поэтому, хотя они могут быть безопасными при распространении в воздухе, они могут быть гораздо более опасными, когда они концентрируются в воде в трубах.
   • №: Переходите к следующему вопросу.
3. Вы хотите, чтобы предохранитель обратного слива был установлен под землей в клапанной коробке?
   • Да: Рассмотрим устройство предотвращения обратного потока с двойной проверкой, которое является единственным типом, который может быть установлен в коробке под землей.Примечание: другие типы иногда могут быть установлены в большом хранилище с неблокируемым дренажем. (Например, как правило, вы можете установить превентор противотока пониженного давления в большом подвале со сливом в полу.)
   • №: Переходите к следующему вопросу.
4. Можно ли установить устройство для предотвращения обратного слива в таком месте, где он будет на высоте не менее 6 дюймов (150 мм) над всеми спринклерными головками или каплеуловителями / капельницами?
   • Да: Переходите к следующему вопросу.
5. Является ли площадь, подлежащая орошению, достаточно небольшой, например, передний двор или задний двор урочища?
   • Да: Переходите к следующему вопросу.
6. Было бы приемлемо для вас, если бы один или несколько клапанов были установлены на трубах на высоте не менее 6 дюймов над землей? (Может быть, вы можете спрятать их за кустом или накрыть декоративным укрытием.)

Типы предохранителей противотока

Ниже приводится список различных типов устройств для предотвращения обратного потока.Все следующие типы устройств предотвращения обратного слива доступны во всех размерах. Возможно, вам придется обратиться в специализированный магазин по орошению или к поставщику сантехники, чтобы получить некоторые из этих устройств для предотвращения обратного потока.

«Регулирующий клапан» . — это клапан, который используется для включения и выключения группы спринклеров или капельной системы. Обычно ирригационная система имеет несколько регулирующих клапанов, каждый из которых включает полив в разных частях двора. Регулирующий клапан может быть автоматическим (включается и выключается таймером) или может быть ручным (включается и выключается вручную.)

Прерыватель атмосферного вакуума. Прерыватель атмосферного вакуума (AVB) является наименее дорогим устройством для предотвращения обратного потока. АВБ устанавливается на трубе сразу после регулирующего клапана. Если вы используете AVB для предотвращения обратного потока, вы должны установить один AVB после КАЖДОГО регулирующего клапана, без исключений. Он должен быть установлен как минимум на 6 дюймов (150 мм) выше, чем самый высокий выход спринклерной головки, барботера или капельного эмиттера, который включается и выключается этим регулирующим клапаном (некоторые производители AVB и в некоторых регионах местные власти требуют, чтобы AVB были установлены на 12 дюймов (300 мм) выше спринклерных головок).Его нельзя устанавливать в любом месте, где он может быть погружен под воду, например, в подземном ящике. Как правило, AVB экономически нецелесообразны, если у вас более 6 или около того клапанов. В этом случае вам следует рассмотреть вакуумный прерыватель давления. Некоторые муниципалитеты не разрешают использование AVB. Большинство людей используют антисифонный клапан (см. Следующий пункт), а не клапан и отдельный AVB. Антисифонный клапан, как правило, дешевле и требует меньше усилий для установки. Если вы установите какие-либо клапаны любого типа на трубы после AVB, AVB не будет работать! Клапан ниже по потоку создает «противодавление» на AVB, что приводит к заклиниванию вентиляционного отверстия в нем в закрытом положении.Если это вентиляционное отверстие не открывается, AVB не препятствует обратному току. (Исключение: сливные клапаны для подготовки системы к зиме в порядке и могут быть установлены после клапана AVB, при условии, что они сконфигурированы только для слива трубы. Правильно установленный сливной клапан не должен создавать противодавления на AVB.)

Деталь установки атмосферного вакуумного выключателя

Вы можете купить этот прерыватель атмосферного вакуума на SprinklerWarehouse.com

Антисифонный клапан. Антисифонный клапан — это ручной или автоматический регулирующий клапан со встроенным прерывателем атмосферного вакуума. Как и AVB, он должен быть установлен на 6 дюймов (150 мм) выше, чем самая высокая головка спринклера или выпускное отверстие каплеуловителя. Если вы установите какие-либо клапаны любого типа на трубы после антисифонного клапана, антисифонный клапан не будет работать! Выходной клапан создает «противодавление» на антисифонный клапан, что приводит к заклиниванию вентиляционного отверстия в закрытом положении. Если это вентиляционное отверстие не открывается, антисифонный клапан не предотвратит обратный поток.Его нельзя устанавливать в любом месте, где он может быть погружен под воду. (Исключение: сливные клапаны для подготовки системы к зиме в порядке и могут быть установлены после антисифонного клапана, при условии, что они сконфигурированы только для слива воды из трубы. Правильно установленный сливной клапан не должен создавать противодавления на клапане A / S.)

Антисифонные клапаны — наиболее распространенный тип предохранителей от обратного потока, используемых в системах орошения жилых помещений, прежде всего потому, что они просты и недороги.Некоторые муниципалитеты не разрешают использование антисифонных клапанов, поэтому лучше сначала проконсультироваться с водопроводной компанией. Обычно антисифонные клапаны следует устанавливать в одной или нескольких группах в самой высокой точке орошаемой области. Магистральный трубопровод проходит к месту (ам) антисифонного клапана от источника воды. Затем трубы проходят от каждого антисифонного клапана до спринклеров или эмиттерных трубок. Поскольку антисифонные клапаны должны быть установлены на высоте не менее 6 дюймов (150 мм) над землей, неплохо было бы посадить вокруг них небольшие кусты, чтобы скрыть их из виду.Они не особо привлекательны! Вода может периодически выходить из антисифонного клапана, поэтому убедитесь, что вы устанавливаете их в таком месте, где немного пролитой воды не будет проблемой. Вода будет выходить из вентиляционного отверстия, которое находится под крышкой в ​​верхней части выходной стороны клапана (вы можете увидеть вентиляционные отверстия под крышкой, если перевернете клапан вверх дном и посмотрите на них). выходит из антисифона, значит, что-то не так, что нужно исправить. В большинстве случаев это означает, что либо палка, либо камень попали в антисифонное уплотнение и заблокировали его, либо антисифонный клапан не был установлен выше всех спринклерных головок или эмиттеров.

1. Никогда не устанавливайте антисифонный клапан перед любым другим клапаном. Если вы сделаете это, то антисифонный клапан не предотвратит обратный ток, и вы зря потратили деньги на его покупку. (Исключение: сливные клапаны в норме установлены после антисифонного клапана.)
2. Никогда не используйте антисифонный клапан в качестве предохранителя обратного потока, установленный на магистрали перед другими клапанами. Это распространенная ошибка, которую допускают многие люди. Я слышал, что сотрудники магазинов товаров для дома рекомендуют установить антисифонный клапан в качестве средства предотвращения обратного потока со стандартными электрическими шаровыми клапанами, установленными после него для каждой из зон спринклера.Я видел, как это делают и многие подрядчики. Оба должны знать лучше! Не делай этого !!! Это повредит антисифонный клапан. К тому же антисифонный клапан не предотвратит обратный поток при такой установке. Вам не лучше, чем если бы вы вообще не использовали предохранитель обратного слива. (Подрядчики и поставщики: прежде чем обвинять меня в том, что я ошибаюсь, проведите небольшое исследование. Не смущайтесь! У большинства антисифонных клапанов есть предупреждение об этом на коробке или в инструкциях по установке. Просто прочтите инструкции!)
3. Если вы планируете использовать антисифонные клапаны, каждый из ваших спринклерных или регулирующих клапанов зоны капельного орошения также должен быть антисифонным клапаном.Вы можете использовать шаровой кран перед антисифонными клапанами для аварийного отключения. Однако после них не должно быть никаких клапанов. Если вы обратите внимание, то заметите, что, по сути, это то же самое, что я сказал в пунктах 1 и 2 выше! Надеюсь, вы уже получили сообщение!
4. Антисифонные клапаны никогда не следует устанавливать под землей, даже если они закопаны в ящике.
5. Вы можете построить ограждение вокруг антисифонных клапанов, чтобы скрыть их, если они находятся над землей.Однако они должны быть над землей, и корпус должен позволять воде беспрепятственно стекать из него, если антисифонные клапаны протекают.

Деталь установки антисифонного клапана

Вакуумный выключатель высокого давления. Прерыватель вакуума под давлением (ПВБ) похож на прерыватель атмосферного вакуума, за исключением того, что вам нужно установить только один из них, и он устанавливается на магистрали, ведущей к регулирующим клапанам. Как и AVB, он также должен быть установлен над землей и должен быть на 6 дюймов (150 мм) выше, чем самая высокая спринклерная головка или капельный эмиттер, управляемый любым из клапанов.В наклонном дворе его обычно необходимо установить в самой высокой точке двора, с магистральной трубой, ведущей к нему от источника воды, а затем другой магистралью, ведущей обратно к регулирующим клапанам.

Некоторые местные органы власти требуют, чтобы PVB был установлен в пределах 18 дюймов (450 мм) от подключения к источнику воды, и в этом случае вы не можете использовать PVB, если источник воды не находится в верхней части орошаемой площади. Его нельзя устанавливать в любом месте, где он может быть погружен под воду.Некоторые муниципалитеты не разрешают использование PVB в системах капельного орошения. Некоторые вообще не позволяют использовать PVB, поэтому проконсультируйтесь с вашим поставщиком воды. Превентор обратного слива из ПВБ может выплевывать или проливать воду из-под крышки при возникновении обратного потока, поэтому его следует устанавливать в месте, где утечка воды не вызовет проблем.

Предупреждение: При использовании в системе водоснабжения, где воду подают насос и напорный бак (например, в большинстве сельских домов, где есть колодец), PVB может выплескивать воду при каждом отключении насоса.Это связано с тем, что колебания давления, вызванные системой насоса и напорного резервуара, могут вызвать обратный поток из системы орошения обратно в водную систему. Вероятность разбрызгивания воды и количество разбрызгиваемой воды увеличиваются с увеличением длины магистрали ирригационной системы. Таким образом, если у вас есть 10 футов (3 м) магистрали между PVB и самым дальним клапаном, вероятность разбрызгивания воды меньше, чем при длине магистральной трубы 500 футов (150 м). Один из способов остановить или, по крайней мере, уменьшить эту утечку воды — это установить подпружиненный обратный клапан сразу после PVB.PVB может все еще пролить немного воды с установленным обратным клапаном, однако в большинстве случаев в нем должно быть намного меньше воды.

Деталь установки устройства предотвращения обратного потока с вакуумным выключателем давления

Превентор обратного слива Febco 765 PVB доступен на SprinklerWarehouse.com

Предохранитель обратного потока пониженного давления. Устройство для предотвращения обратного слива при пониженном давлении (блок R.P.) — это король устройств для предотвращения обратного потока, предназначенных для использования в условиях повышенной опасности.Кроме того, это дорогостоящее оборудование. Это стандарт для коммерческих оросительных установок. Это тип предохранителя противотока, который я использую в большинстве своих проектов. Блок R.P. должен быть установлен на высоте 12 дюймов (300 мм) над землей, но не должен быть выше любого из спринклеров. Его нельзя устанавливать в любом месте, где он может быть погружен под воду. При установке в строении или подвале рядом с устройством предотвращения обратного потока должен быть слив. Сингл R.P. Агрегат устанавливается перед всеми клапанами. Установки R.P. используются не только для ирригационных систем, но и для многих других целей. Проезжайте через любой коммерческий деловой район, и вы, вероятно, заметите много таких единиц, чаще всего стоящих прямо на улице. Часто вы можете видеть несколько сгруппированных вместе, каждое из которых используется для разных целей. Установки R.P. могут выплевывать воду, если обнаруживают обратный поток, они также проливают воду, если они сломаны, поэтому не устанавливайте их внутри здания без дренажа.

Детали установки предохранителя обратного потока пониженного давления.

Предохранители обратного потока с двойной проверкой. В зависимости от того, кого вы спросите, устройства для предотвращения обратного слива с двойной проверкой могут подходить или не подходить для систем орошения. Во многих сообществах их использование разрешено законом и даже рекомендовано местными властями. Другие общины не позволяют использовать их в ирригационных системах. Я попытаюсь представить обе стороны аргумента.

Не дайте себя обмануть! «Двойная проверка» — это НЕ то же самое, что «Устройство для предотвращения обратного потока с двойной проверкой»! Они звучат очень похоже, и они «родственники», но это не одно и то же.Предохранители обратного слива с двойной проверкой предназначены для использования с нетоксичными материалами. Типичное использование двойной проверки — это установка там, где водопровод в вашем доме подключается к водопроводу. Вода в вашем доме (надеюсь!) Нетоксична, так что двойная проверка — это нормально. Вода в вашей ирригационной системе вряд ли будет нетоксичной, поэтому двойная проверка НЕЛЬЗЯ! Как узнать, что есть что, когда вы их видите? Двойная проверка ВСЕГДА будет иметь два ручных клапана, один на входе и один на выходе.Эти ручные клапаны используются в качестве аварийных запорных устройств, а также необходимы для надлежащей проверки работы устройства предотвращения обратного слива. Двойная проверка также будет иметь контрольные краны (небольшие выпускные отверстия, торчащие со стороны устройства предотвращения обратного слива) для подключения к контрольным манометрам. Если у него нет этих запорных клапанов и контрольных кранов, это НЕ ПРЕДУПРЕЖДЕНИЕ с двойной проверкой обратного потока! Многие сообщества, которые разрешают двойную проверку устройств предотвращения обратного потока, не допускают использование устройств предотвращения обратного потока двойной проверки. Не покупайте по ошибке не то! Для получения дополнительной информации о двойных проверках щелкните здесь.

Сначала давайте посмотрим, что такое двойная проверка и как она работает. Превентор обратного слива с двойной проверкой — это просто два подпружиненных обратных клапана в ряд с запорным клапаном на обоих концах и контрольными кранами, позволяющими проверить правильность работы устройства. Устройство для предотвращения обратного потока с двойной проверкой является единственным устройством для предотвращения обратного потока, которое не имеет вентиляционного отверстия, которое позволяло бы воздуху проникать в трубопроводы или позволяло воде выходить при возникновении обратного потока. Он полностью полагается на герметичное уплотнение двух обратных клапанов для предотвращения обратного потока.В большинстве мест, где устройства для предотвращения обратного слива с двойной проверкой являются законными, местные власти разрешают устанавливать их под землей в хранилище. Однако, поскольку не все это делают, вам всегда следует уточнять у местных властей перед установкой устройства под землей. Предохранители обратного слива с двойной проверкой могут быть установлены ниже системы орошения, и часто их устанавливают в подвалах, чтобы защитить их от замерзания. Независимо от того, где они установлены, они должны быть легко доступны для обслуживания и тестирования.Даже в тех районах, где разрешено использование устройств для предотвращения обратного слива с двойной проверкой, их нельзя использовать в любой ирригационной системе, где в поливную воду вводятся химические вещества (удобрения, пестициды, фунгициды, средства для очистки труб).

Детали установки устройства предотвращения обратного потока с двойной проверкой

Объяснение см. В моей отдельной статье с подробным обсуждением плюсов и минусов устройств для предотвращения обратного слива с двойной проверкой.

Устройство двойной проверки. Технически это НЕ является устройством предотвращения обратного слива.По сути, это урезанная версия устройства предотвращения обратного потока Double Check, без запорных клапанов или контрольных кранов. Тогда для чего они созданы? Чтобы запутать людей? Может показаться, что это так! То, что они представляют собой, скорее устройство управления потоком, чем устройство предотвращения обратного потока. Теперь я признаю, что между ними есть тонкая грань. Типичное использование двойной проверки — установка одной за счетчиком воды, чтобы счетчик не вращался в обратном направлении (ну, интересно, почему компания водоснабжения не хотела, чтобы это произошло?).Хорошо, чтобы прояснить ситуацию, я слышал, что некоторые власти предлагают использовать эти устройства в качестве средств предотвращения обратного потока. В большинстве случаев они требуются там, где, по общему мнению, не требуется никакого устройства предотвращения обратного потока. (В большинстве муниципалитетов не требуются устройства для предотвращения обратного слива воды в домах для одной семьи, при условии, что вода используется только для питья. Власти предполагают, что в ваших туалетах, стиральных машинах, ваннах и посудомоечных машинах есть встроенные устройства для предотвращения обратного слива, а это почти все из них делают.) Однако некоторые органы власти явно разрешают и даже рекомендуют (!!!) использовать двойные проверки для ирригационных систем, а это очень рискованно. Что, если кто-то захочет построить атомную электростанцию ​​в нескольких кварталах от вашего дома и решит построить самую дешевую из имеющихся моделей, которая даже не предназначена для использования в качестве электростанции? Затем, чтобы сэкономить еще больше денег, они решили не использовать все испытательное оборудование, которое использовалось для подтверждения того, что оно не перегревается или утекает радиация? Только Гомер Симпсон мог быть в восторге от этого! Зачем кому-то в здравом уме использовать устройство управления потоком, лишенное всего тестового оборудования, в качестве средства предотвращения обратного потока?

На SprinklerWarehouse вы можете купить большое количество комплектов для двойной проверки.com.

Потери давления в предохранителях противотока

(Потери PSI)

Чтобы определить потерю давления через предохранитель обратного потока, вам необходимо обратиться к документации производителя. Все следующие типы устройств предотвращения обратного слива доступны в нескольких размерах.

1. Прерыватель атмосферного вакуума. Хотя в вашей системе может быть несколько прерывателей атмосферного вакуума, вода будет проходить только через один из них на пути к спринклерам или эмиттерам.Следовательно, вы включаете в свой расчет только потерю давления для одного вакуумного прерывателя. Большинство производителей не имеют информации о потерях давления для вакуумных прерывателей, поэтому предположите, что потеря давления для вакуумных прерывателей составляет 2 фунта / кв.дюйм , если нет документации производителя.
2. Антисифонные клапаны. Если вы планируете использовать антисифонный клапан, введите 0 в качестве потери давления в предохранителе обратного потока. Предохранитель обратного потока является частью антисифонного клапана, и потеря давления включена в клапан, поэтому вы войдете в него позже.
3. Вакуумный выключатель высокого давления. Вам необходимо получить от производителя информацию о потерях давления для вакуумного прерывателя давления, который вы планируете использовать. Как правило, потери давления для вакуумных прерывателей давления находятся в диапазоне от 2 до 5 фунтов на квадратный дюйм, поэтому использование 5 фунтов на квадратный дюйм будет довольно безопасным показателем.
4. Превентор противотока пониженного давления. Вам необходимо получить от производителя информацию о потерях давления для предохранителя противотока пониженного давления, который вы планируете использовать.Как правило, потери давления для превенторов пониженного давления находятся в диапазоне от 8 до 12 фунтов на квадратный дюйм, поэтому использование 12 фунтов на квадратный дюйм было бы довольно безопасным показателем. Потери давления в устройствах предотвращения обратного потока пониженного давления очень высоки по сравнению с другими устройствами предотвращения обратного потока из-за метода, который они используют для предотвращения обратного потока. Падение давления используется для обнаружения обратного потока и перенаправления воды из нижней части устройства предотвращения обратного потока. Да, время от времени он будет плевать водой, поэтому убедитесь, что у вас есть место для воды!
5. Устройство предотвращения обратного потока с двойной проверкой. Вам необходимо получить от производителя информацию о потерях давления для предохранителя обратного слива с двойной проверкой, который вы планируете использовать. Как правило, потери давления для устройств предотвращения обратного слива с двойной проверкой находятся в диапазоне от 3 до 5 фунтов на квадратный дюйм, поэтому использование 5 фунтов на квадратный дюйм будет довольно безопасным показателем.
6. Обратные клапаны и двойные проверки. Есть два других типа устройств предотвращения обратного потока, с которыми вы можете столкнуться. Первый — это обратный клапан. Второй — «двойная проверка». Это НЕ то же самое, что двойная проверка, даже если она может продаваться как одна! Не срывайся! Потеря давления через обратный клапан обычно составляет около 3 фунтов на квадратный дюйм.Двойные проверки имеют потери, аналогичные двойным проверкам (5 фунтов на квадратный дюйм).

ВАЖНО!

Все устройства предотвращения обратного слива должны быть установлены правильно. Следуйте инструкциям, прилагаемым к агрегатам. Предохранители обратного потока следует проверять ежегодно на предмет исправности. В местах, где он замерзает, предохранитель обратного слива следует предохранять от замерзания. См. Подробности в руководстве по подготовке к зиме ирригационной системы.

В SprinklerWarehouse вы можете приобрести широкий ассортимент устройств для предотвращения обратного потока.com

Эта страница связана с несколькими учебными пособиями. Если вы работаете с одним из учебных пособий, выберите ниже, чтобы продолжить учебное пособие, которое вы используете, или используйте кнопку «Назад» в браузере.

Эта статья является частью серии руководств по проектированию дождевателей
<<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».

Простой в сборке портативный аппарат ИВЛ для пациентов с COVID-19: концепция и проблемы | Саад Мотахир, англ., Кандидат наук | Predict

Введение

Респираторные заболевания и их недостаточность являются серьезной проблемой общественного здравоохранения как в развитых, так и в развивающихся странах. Эта глобальная проблема сильно усугубилась пандемией COVID-19, которая привела к острой необходимости в дополнительных вентиляторах (Tian et al.2020). Даже развитые страны, такие как Испания, Италия и США, страдают от нехватки этих дорогих респираторных устройств, для производства которых также требуется относительно много времени (Folmer 2020).

Есть два типа вентиляционных устройств. Один тип просто механически выталкивает определенный объем воздуха в легкие, не учитывая, хочет ли пациент втянуть воздух в свое тело или вытолкнуть воздух наружу. Почти все эти устройства основаны на использовании традиционной маски клапана мешка (BVM) (Hess and Kacmarek 1996). BVM — это полиэтиленовый пакет, который практикующий врач может сдуть вручную руками, что обеспечивает недорогой и простой способ нагнетать воздух в легкие.Действительно, BVM применяются лицами, оказывающими первую помощь, к не дышащим пациентам, а не при проведении реанимационных мероприятий «рот в рот». Все аппараты ИВЛ на основе BVM по сути являются роботизированными руками, которые сжимают мешок снова и снова с заданной частотой. Эти устройства можно производить быстро и в большом количестве, но поскольку эти аппараты ИВЛ представляют собой просто насосы, нагнетающие воздух в легкие пациента, их можно использовать только для пациентов, находящихся под общим наркозом, или для тех, кто находится на грани смерти и имеет нефункциональные легкие.Применение такого устройства к находящемуся в сознании пациенту приведет к риску смерти в результате баротравмы, которая возникает, когда человеческое тело подвергается воздействию ненадлежащего давления воздуха (Diaz and Heller 2020).

Второй тип вентилятора более продвинутый. Эти устройства в настоящее время используются в отделениях реанимации для лечения пациентов с COVID-19 (и других), поскольку эти аппараты ИВЛ достаточно умны, чтобы различать, хочет ли пациент втянуть воздух или вытолкнуть его, а затем помочь пациенту достичь желаемое действие (Medtronic 2020a).В аппарате ИВЛ этого типа есть множество датчиков, которые взаимодействуют с телом человека, и воздух подается к пациенту сознательно и точно на основе данных датчиков. Например, механический аппарат ИВЛ Puritan Bennett 980, который является вершиной в линейке высокопроизводительных аппаратов ИВЛ, предоставляет расширенные инструменты синхронизации, которые помогают врачу настроить аппарат ИВЛ в соответствии с индивидуальными потребностями каждого пациента и, таким образом, обеспечить соответствующий уровень поддержки на протяжении всего дыхания (Medtronic 2020b). Однако такие устройства являются очень сложными механизмами, что делает их очень дорогими и трудоемкими для производства в больших количествах.

Из-за нехватки вентиляторов, вызванной эпидемией COVID-19, мир в настоящее время спешит разработать жизнеспособную систему вентиляции, которая была бы дешевой и простой в изготовлении. Многие инженеры-энтузиасты, которые хотят помочь, добровольно делятся своим опытом для разработки недорогого аппарата ИВЛ, который мог бы быть построен на любом подходящем для этого производственном предприятии (Pearce et al.2020; Powers and Miller 2020). Подавляющее большинство предложенных решений используют BVM и основаны на исследовательской работе Массачусетского технологического института, опубликованной в 2010 году (Al Husseini et al.2010). Примером может служить автоматический ручной реаниматолог, предложенный командой проекта MIT E-Vent (2020). Однако некоторые решения, такие как уникальный дизайн, который мы предлагаем в данной статье, представляют собой совершенно новые конструкции вентиляторов. В Интернете циркулируют различные новые концепции, но многие из них основаны на возвратно-поступательном движении двигателя, что требует относительно сложной системы управления. Мы считаем, что для обеспечения максимальной доступности аппаратов ИВЛ (и минимизации сложности их изготовления) важно создать конструкцию, основанную на однонаправленном движении.Поэтому в нашей недавней технической заметке, опубликованной в Euro-Mediterranean Journal for Environmental Integration (журнал Springer Nature), мы предлагаем новую, простую и легкую в сборке конструкцию вентилятора. Это техническое примечание написано Бадре Эль Маджидом, Абубакром Эль Хаммуми, Саадом Мотахиром, Амбаром Леббади и Абдельазизом Эль Гизалом.

Концепция дизайна

Уникальная концепция предлагаемого вентилятора изображена на рис. 1 и 2. Он состоит из пластикового резервуара для воздуха, двух деревянных или пластиковых кружков (неподвижных и подвижных дисков), гибкой проволоки, двух обратных клапанов, двигателя постоянного тока и опорной коробки (направляющего цилиндра).

Рис. 1. Трехмерный вид собранного аппарата ИВЛ. Рис. 2. Трехмерный вид элементов аппарата ИВЛ.

Как показано на рис. 1, двигатель закреплен в центре верхней окружности. Во включенном состоянии (рис. 3a) двигатель активируется, заставляя верхний круг вращаться в одном направлении. Движение мотора приводит к изгибу провода. При этом нижний круг поднимается вверх, что создает давление в воздухе внутри резервуара. Следовательно, этот сжатый воздух направляется в трубы через обратный клапан. Это состояние соответствует фазе вдохновения.

В выключенном состоянии (рис. 3b) двигатель отключен. Затем нижний круг перемещается вниз под действием собственного веса и ослабления натяжения проволоки, которая возвращается в исходное положение. Поскольку давление в легких выше, чем в воздушном баллоне, устройство будет втягивать воздух из легких пациента. Таким образом, состояние ВЫКЛ соответствует фазе истечения срока годности. Чередование состояний ВКЛ и ВЫКЛ вызывает дыхание. С другой стороны, движение сгибаемого провода к его начальному положению заставляет двигатель вращаться в противоположном направлении, поэтому двигатель можно использовать как динамо-машину для выработки электричества, таким образом подзаряжая аккумулятор.Это сделало бы наше решение менее зависимым от внешнего источника питания.

Рис. 3 Вид на вентилятор в состоянии ВКЛ (а) и ВЫКЛ (б).

Дополнительные компоненты, которые не представлены на рис. 2, также могут быть включены для улучшения нашей концепции. Примеры этих компонентов:

• Датчик температуры (например, недорогой датчик DS18B20) на нижнем круге для измерения температуры воздуха
• Нагревательный резистор на верхнем круге для контроля температуры воздуха
• Датчик давления (например, недорогой датчик MPXV5050GP) для измерения давления в воздушном резервуаре
• Небольшая аккумуляторная батарея для подачи питания
• Зуммер для подачи звукового сигнала тревоги, когда, например, двигатель работает неправильно или аккумулятор низкий
• Два светодиода (красный и зеленый), которые показывают состояние батареи (низкий или высокий уровень заряда)
• ЖК-дисплей (20 × 4 символа) для отображения рабочих данных системы (температура в воздушном резервуаре, состояние батареи, и т.п.)
• Кнопка остановки / запуска системы.

Все компоненты будут управляться недорогой встроенной платой, такой как Arduino или ESP32 (плата управления и сбора данных).

Проблемы

На основании многообещающих результатов начальных разработок беспрецедентной концепции аппарата ИВЛ, представленной в этом изобретении, ведется работа по оптимизации различных аспектов аппарата ИВЛ и обеспечению безопасности пациента при работе аппарата ИВЛ.В частности, эта работа включает:

• Определение оптимальных размеров узла, в частности диаметра диска и высоты воздушного резервуара в соответствии с максимальным требуемым объемом воздуха.
• Определение оптимального диаметра и материала изгибаемой проволоки, а также оптимального количества проволок.
• Выбор подходящего двигателя постоянного тока (крутящий момент, скорость).
• Когда крутящий момент от двигателя прилагается к каждому проводу, расстояние между неподвижным диском и подвижным диском зависит от жесткости провода на изгиб.При изменении расстояния между дисками изменяется объем воздуха в резервуаре. Следовательно, необходимо выполнить аналитические расчеты, связывающие крутящий момент с параметрами проволоки (например, числом, диаметром, модулем Юнга и длиной).
• Трение между верхним диском и опорой необходимо изучить и оптимизировать, так как посадка между верхним диском и опорой должна быть достаточно плотной, чтобы предотвратить любую значительную утечку воздуха, но не должна быть настолько плотной, чтобы замедлить движение. двигатель и подъем нижнего диска во включенном состоянии.
• Интернет вещей (IoT) и один из его самых инновационных инструментов, блокчейн, должны использоваться немедленно, чтобы проложить путь к разработке инновационного вентилятора в ближайшем будущем.
• Добавление точных и экономичных датчиков (для измерения, например, давления, объема и потока), которые могут предоставить информацию, используемую пользователем для управления и мониторинга дыхательного объема, давления на вдохе, ударов в минуту и ​​соотношения вдох / выдох , что обеспечивает безопасность пациента и продуманную и точную подачу воздуха.
• Эта новая система вентиляции будет разработана в соответствии с медицинскими стандартами, такими как ISO 80601, ISO 5367 и IEC 62304.

cked | Картриджи »Направленные» Проверить

Процесс сборки сборки Sun позволяет вам сконфигурировать картридж и коллектор или картридж основной ступени и пилотной ступени и построить цифровую сборку в трехмерном пространстве. Результатом этого процесса является страница продукта сборки, включающая изображения, символы, информацию о продукте и файлы САПР для конкретной конфигурации.

Доступ к процессу сборки сборки можно получить со страницы картриджа или коллектора. Разрешены только допустимые варианты.

На странице коллектора сначала необходимо выбрать функцию картриджа. Выбрав функцию, нажмите кнопку «СОЗДАТЬ СБОРКУ» под КНОПКОЙ «ГДЕ КУПИТЬ». После нажатия вам будут представлены действующие картриджи для вашего коллектора. Выберите нужный картридж и следуйте инструкциям вверху страницы. Если ваша конкретная комбинация была сгенерирована ранее, итоговая страница сборки будет доступна немедленно.Если нет, вам будет предложено ввести свой адрес электронной почты. Как только страница будет заполнена, вам будет отправлено электронное письмо со ссылкой на страницу продукта сборки.

На странице продукта картриджа щелкните СОЗДАТЬ СБОРКУ, и вам будет представлен список совместимых коллекторов. В случае картриджей основной ступени и пилотной ступени вы можете построить либо картридж с узлом картриджа, либо сборку картриджа с коллектором. Сделав свой выбор, следуйте инструкциям вверху страницы.Если ваша конкретная комбинация была сгенерирована ранее, итоговая страница сборки будет доступна немедленно. Если нет, вам будет предложено ввести свой адрес электронной почты. Как только страница будет заполнена, вам будет отправлено электронное письмо со ссылкой на страницу продукта сборки.

Обратите внимание, что процесс сборки сборки — это автоматизированный процесс. Его можно использовать в любое время. Страницы обычно создаются в течение нескольких минут, но иногда можно ожидать задержек.
