Лебёдка — это древнее изобретение, которое появилось до изучения человеком физических законов. Работает устройство по принципу рычага — к рукоятке оператор прикладывает незначительные усилия, а устройство передвигает тяжёлые предметы. Незаменимая вещь для автолюбителей или дачников, но дорогая. Изготовление ручной самодельной лебёдки решает проблему высокой цены. За небольшие деньги можно сделать конструкцию любой сложности.

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте — 4 тонны.
Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

Лом и обрезок трубы.
Трос.
Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
На ось надевают трубку большего диаметра, к которой прикрепляют трос.
Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное — чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
- Одно в центре. Диаметр должен соответствовать размеру вала.
- 6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку. При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи. Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Советы по сборке

Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
Следуют чертежу.
Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

Ручная лебедка своими руками: инструкция изготовления, чертежи

Полезные приспособления /14-апр,2018,23;07 /
20720

Самодельная лебедка сделанная своими – это замечательное подспорье в домашнем хозяйстве. Она является очень полезным инструментом для строительных задач, ремонтных работ, многих других ситуаций, когда нужно перемещать или поднимать груз на высоту.

Виды лебедок

Тем, кто хоть раз поднимал ведро воды из колодца, уже знаком принцип действия лебедки. Это приспособление предназначено для таких задач как подъем или перемещение грузов. В ее конструкцию входит барабан или шкив для грузового каната, механизм привода с промежуточными передачами, тормозное устройство и опорная станина. По назначению различают лебедки тягового типа (для перемещения груза в горизонтальной плоскости) и подъемного.

Лебедки применяются для многих целей – это может быть швартовка судов, подъем якорей, состоящие в большом числе машин лебедки. Ручная лебедка, собранная своими руками, станет удобным решением в строительстве дачного дома.

Чертежи ручной лебедки

Чертежи конструкции данной ручной лебедки отличаются обзорным характером, поскольку размер червячной передачи зависит от того, с какой геометрией используется применяемый вал, а также шестерня глиста.
Конструкция состоит из таких элементов:
• шестерен глиста;
• вала намотки троса;
• латунной втулки;
• корпуса;
• ручки.

Шестерни глиста

Эту часть нужно подбирать, учитывая расчетную грузоподъемность лебедки. Ориентируясь на размеры и предложенную схему, мы можем сделать простой механизм для подъема груза.

Вал намотки троса

Это может быть цельная конструкция, или сваренная из нескольких элементов.

Латунная втулка

За счет латунной втулки вал при вращении скользит. Такой вариант конструкции подходит, чтобы выполнять временные работы. Для постоянного использования механизма вместо втулок применим подшипники качения. За счет этого конструкция станет более сложной и вместе с тем более дорогой. Если потребуется, по мере того, как втулки будут вырабатываться, они могут быть заменены. Это станет более дешевым решением.

Корпус

Для изготовления берем гнутый стальной неравнополочный швеллер ГОСТ 8281-80 и листовой металл ГОСТ 19903-74. В нашем случае корпус создан из швеллера 200х50х30х4 мм и листового металла толщиной 4 мм. В корпусе используется длинный и короткий швеллер, для скрепления которых использована левая и правая пластина, и болтовое соединение М8.

Ручка

Чтобы сделать ручку, использован металлический фрагмент и деревянная вставка. Для крепления ручки к валу применен штифт 10х36 ГОСТ 3128-70.

Пошаговое описание сборки

1. На вал с двух сторон нужно надеть втулки из латуни.

2. На втулки одеваются пластины из металла.
3. Пластины из п. 2 крепятся на длинный швеллер при помощи:
• болтов DIN933;
• пружинных шайб ГОСТ 6402-70;
• гаек ГОСТ 5915-70.

Размер крепежа для резьбы М8.

4. На вал намотки вставляется шпонка и насаживается шестерня, после чего одевается металлическая втулка.
5. С двух сторон вала намотки надеваются втулки из латуни.
6. Со стороны шестерни вал вставляется в длинный швеллер.
7. С другой стороны шестерни на втулку из латуни надевается короткий швеллер и крепится на пластины с помощью болтов, пружинных шайб и гаек М8.
Вот мы и собрали самодельную ручную лебедку. Закрепляем ее на стене гаража.
Ручная барабанная лебедка своими руками: сборка
Для уменьшения нагрузки на барабан лебедки нужно использовать систему блоков (полиспастных механизмов).

На изображениях можно увидеть, что с использованием полиспастных механизмов нагрузка на барабан снижается в 4 раза.

Как сделать ручную лебедку своими руками

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

1 Виды лебедок – конструкция и принцип работы

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Привод механизмов – ручной и машинный

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия. Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик. Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

компактные размеры, за что их особенно ценят автолюбители;
мгновенная готовность к использованию без особой подготовки;
возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Типы подъемных механизмов с использованием физической силы

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу. Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

Какое устройство выбрать для автомобиля?

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

2 Как вытащить машину, используя простейшие средства?

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

3 Стационарная лебедка с ручным приводом

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

каркас из профильной трубы 20×20 мм;
барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
вал;
6 втулок длиной 200 мм из трубок диаметром 14 мм;
рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам. После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют. Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

под крепление ступиц – 4 штуки;
в центре – под вал;
отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками. Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка. На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

4 Устройство с червячным механизмом

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки. Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам. К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Шестерня Глиста

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода. Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин. Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

на оба конца вала устанавливают подшипники или втулки из латуни;
надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

5 Переделка китайской рычажной лебедки

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

«собачки» поднимаются флажком;
рычаг двигают в сторону человека;
происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

Ручная лебедка своими руками — Авто журнал КарЛазарт

Создание самодельной лебёдки с ручным приводом своими руками

Предназначение аппарата

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Типы устройства

Классификация в зависимости от типа привода:

Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте — 4 тонны.
Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Простой вариант из подручных материалов

Материалы:

Лом и обрезок трубы.
Трос.
Отрезок трубы для рычага.

Порядок изготовления:

Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
На ось надевают трубку большего диаметра, к которой прикрепляют трос.
Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное — чтобы материал был прочным.

Изготовление системы с универсальным приводом

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку. При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи. Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Советы по сборке

Действия для достижения высокого качества сборки:

Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
Следуют чертежу.
Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Как изготовить простую ручную лебедку своими руками? 7 этапов сборки устройства

Каждый владелец внедорожника знает, что лебедка — незаменимое устройство при передвижении по труднопроходимой местности. Лебедки бывают различных типов, благодаря чему можно обеспечить комфортное поднятие грузов различной массы и габаритов. Смонтированная ручная лебедка своими руками позволит получить оборудование, которое будет отличаться надежностью и невысокой стоимостью. Самодельное устройство просто смонтировать в домашних условиях и оно не потребует использования специальных деталей.

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей. Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества. Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Разновидности

Существует несколько классификаций лебедок. Основное предназначение устройств — подъем и перемещение грузов, поэтому они используются во многих сферах. Автомобилисты сталкиваются с необходимостью поднятия тяжелых грузов достаточно часто. Подъем крупных узлов и агрегатов в гараже либо буксировка требует надежной фиксации грузов. В зависимости от способа монтажа разделяют лебедки на 3 вида:

Стационарные. Устанавливаются на стены, потолки, балки и другие конструкции. Чаще всего используются в крупных автосервисах.
Переносные. Могут монтироваться на любую подходящую поверхность.
Передвижные. Устанавливаются на платформы на колесах. Для небольшого гаража данный вид конструкции наиболее предпочтительный.

Ручная лебедка для автомобиля наиболее распространена среди автовладельцев. Ручной привод удобен для поднятия грузов в условиях гаража, но при этом его конструкция должна быть тщательно продумана.

При отсутствии данных приспособлений эксплуатация лебедки небезопасна.

Установки с машинным приводом подразумевают наличие одного либо двух барабанов. Такие механизмы используются преимущественно в лифтах, на кранах, в буровых установках. При использовании в гараже лебедки с барабанным приводом можно существенно облегчить перенос и подъем предметов.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство. Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

труба прямоугольного сечения для рамы;
готовый вал, или труба круглого сечения;
стальной лист толщиной 3-5 мм;
шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
ступицы для вала;
готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
сварочный аппарат с электродами;
гаечные ключи;
метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Как можно обойтись без лебедки?

Если у вас нет лебедки и времени для ее изготовления, есть простой способ собрать следующую конструкцию:

Берется лом, кусок трубы, прочный трос.
Лом необходимо закопать глубоко в землю. Инструмент используется в качестве оси вращения.
В качестве рычага применяется трубка. Металлические трубы скрепляются с ломом перпендикулярно земле. Ось будет вращаться, поэтому важно надежно скрепить элементы (например, с помощью сварки).
Трос крепится при помощи карабина к лому, а другой конец к объекту, который надо передвинуть.
Далее при помощи трубки происходит наматывание троса на ось.
Чем длиннее труба, тем легче будет происходить намотка.

Преимущества и недостатки самодельной лебедки

Главным достоинством самодельные лебедки является ее высокая ремонтопригодность. Мастер знает все места креплений, а также обладает чертежом, по которому было сделано устройство, поэтому отремонтировать аппарат не составит труда. Даже если было поломана готовая деталь, то, зная конструкцию, ее можно заменить буквально за несколько минут.

Другим преимуществом устройства является невысокая стоимость. Лебедка может изготавливаться из имеющихся в гараже деталей, поэтому их стоимость не учитывается при разработке проекта. Индивидуальная конструкция позволит установить лебедку на любой автомобиль и любую его часть. Специальное крепление обеспечит надежную фиксацию на транспортном средстве либо в гараже.

Самодельные лебедки часто устанавливаются на джипах или вездеходах, что обуславливается условиями эксплуатации по пересеченной местности. Имея под рукой лом, трубу, трос и пару карабинов можно сделать самодельную лебедку даже в неприспособленных для этого условиях.

К недостаткам самодельных лебедок можно отнести их длительность создания. Качественная лебедка, которая изготавливается самостоятельно, может потребовать несколько часов или дней для ее создания. Потребуется использовать профессиональное оборудование и расходные материалы высокого качества. Если все условия будут соблюдены, то автолюбитель получит качественный аппарат, который будет ему служить на протяжении не одного десятилетия.

Лебёдка своими руками: варианты и конструкции

Лебёдка своими руками

Экстремальному автомобилисту без лебёдки не обойтись. Путешествуя по бездорожью, легко провалиться в яму, застрять в глубокой луже, да и на крутую горку иногда подняться трудно. В этих ситуациях водителя выручит этот механизм. Пригодится даже простейшее самодельное устройство. Сегодня мы с вами разберём, как сделать лебёдку своими руками.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле
ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Для изготовления данного устройства потребуются следующие компоненты: велосипедная цепь, задняя ось, втулка, звёздочка, полоска листовой стали толщиной 6-8 мм, стальной трос, карабин, блок для троса, крюк.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки
ФОТО: usamodelkina.ru

Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе
ФОТО: usamodelkina.ru

Большая звёздочка берётся велосипедная. Малая изготавливается на 6 зубьев и всё собирается в комплекте. Звёздочки привариваются к валу. На валу крепко-накрепко зажимается конец троса. Регулируется храповой механизм.

Устройство с храповиком и обеими звёздочками в сборе
ФОТО: usamodelkina.ru

На звёздочки надевается велосипедная цепь. Лебёдку можно крутить руками или шуруповёртом на малой скорости.

Вся лебёдка в сборе
ФОТО: usamodelkina.ru

Лебёдка ручная барабанная своими руками

Основным узлом любой лебёдки является барабан, который приводится во вращение либо мускульной силой человека, либо каким-нибудь двигателем. На барабан наматывается трос. Барабанная лебёдка проста по конструкции, но требует наличия редуктора – либо шестерёнчатого, либо червячного. Редуктор нужен для уменьшения усилия, которое требуется от человека. Но при этом во столько же раз уменьшается скорость перемещения груза. Редуктор самостоятельно делать сложно, лучше взять готовый от какого-то старого механизма.

Барабанная лебёдка с электроприводом и редуктором
ФОТО: obustroen.ru

Конструкция лебёдки состоит из опоры, рукоятки, редуктора. Если вращать рукоятку или включить электромотор, то усилие передается на барабан. Трос может быть до 40 м. Лебёдка развивает тяговое усилие до 5000 кг. Можно использовать мощный трос толщиной до 15 мм. Лебёдка легко вытаскивает машину из кювета, поднимает железобетонные блоки.

Материалы и инструменты

Для червячного редуктора берётся толстая шестерня Глиста с прочными зубьями. Вал делается из толстостенной трубы. С одного конца к ней приварен круглый кусок металла диаметром, как у внутреннего кольца шестерни. Для фиксации троса в трубе высверливается сквозное отверстие. Вал вращается на подшипниках. Корпус сваривается из швеллеров, размеры определяются с учётом размеров редуктора.

Чертежи

Чертежи надо рассматривать как указание на принципиальные решения. Размеры уточняются с учётом размеров имеющихся деталей.

Чертежи лебёдки с червячным редуктором
ФОТО: obustroen.ru

Инструкция по изготовлению

Каркас лебёдки сваривается из профильных (квадратных) труб или из швеллера. Для барабана вырезают два металлических диска, которые соединяют шпильками. Диаметр дисков и длина шпилек определяют размер барабана. Барабан надевается на вал, который через подшипники устанавливается в раму. На один конец вала монтируется ручка для его вращения, на другом конце закрепляется звёздочка для организации цепного привода от мотора.

Электролебёдка своими руками из стартера

Электрифицированная лебёдка удобней в эксплуатации, чем ручная. Ведь довольно-таки сложно одновременно крутить лебёдку и руль автомобиля. В качестве электромотора можно использовать автомобильный стартер. При этом, необходимо по всем правилам электробезопасности смонтировать цепь электропитания и защиты. Питание 12 В можно взять прямо от автомобиля, нужно только проверить коммутационные характеристики точки подключения. Лебёдка монтируется на переднем бампере автомобиля.

Нюансы изготовления своими руками лебёдок различного назначения

Главное, при начале работы чётко сформулировать для себя, для чего будет создаваться лебёдка, в каких условиях она будет эксплуатироваться. Имеют значение весовая нагрузка, способ крепления механизма, вид транспортируемого груза, климатические условия. Крепление лебёдки на автомобиль или на внешние предметы влияет на выбор конструкции станины. А ещё надо проверить, выдержит ли силовая рама автомобиля установку на него лебёдки.

К нюансам самодельного изготовления сложных изделий следует отнести проблемы с добыванием комплектующих и потребность в профессиональном оборудовании и инструменте. В ряде случаев невозможно обойтись без токарных и фрезеровочных работ, без электро- или газовой сварки. Некоторые агрегаты, например, редуктор, мотор лучше брать готовыми, списанными со старой техники. Вот их компоновка и сборка – уже широкое поле деятельности для самодельщика.

Ручная автомобильная лебёдка

Нередки ситуации, когда автомобиль попал в беду, а лебёдки никакой нет. Здесь выручит смекалка. Для организации вытаскивания застрявшей машины надо всё-таки найти кусок стальной трубы диаметром примерно 10 – 20 см и длиной 0,5 -1,0 м. Ещё нужна палка такой толщины, чтобы она пролезла в трубу, другая может быть потоньше, но крепкая. Собирается конструкция, как показано на рисунке. Усилий одного человека вполне достаточно, чтобы вытащить легковой автомобиль.

Простейшее устройство для вытаскивания автомобиля
ФОТО: obustroen.ru

Лебёдка для колодца

Одна из древнейших лебёдок, получившая широчайшее распространение. В качестве барабана используется обычное бревно. При очень большом желании можно собрать барабан из досок и дисков. А ещё долговечней будет барабан из стальной трубы, к которой по краям приварены металлические щёчки.

В торцах барабана закрепляется вал. Если барабан из бревна, то с обоих его торцов забиваются куски толстого железного прута. На одном из концов вала закрепляется ручка. К самому барабану крепится трос или верёвка. Барабан концами вала устанавливается в гнёзда на стойках по бокам колодца.

Простейшая лебёдка для поднятия вёдер из колодца
ФОТО: obustroen. ru

Якорная лебёдка для лодки

Любители путешествий по воде оборудуют свои суда лебёдками для понятия якоря. В этом случае не требуется слишком большой мощности и скорости, вполне можно обойтись ручным приводом.

Лебёдка для поднятия якоря в лодку
ФОТО: youtube.com

Прочие идеи изготовления лебёдок

Для умельцев в любой безвыходной ситуации имеется минимум два выхода. То же самое и с лебёдками.

Все идеи с различными механизмами крутятся вокруг одного главного принципа – на вращающийся барабан наматывается трос, на другом конце троса висит груз. А как крутить барабан – существуют сотни способов. Его можно вращать рукояткой, рычагом с храповым механизмом, различными двигателями. В старину для привода барабана использовали животных. Все различия в конструктивном исполнении и в применяемых технологиях.

При эксплуатации лебёдок главное внимание следует обращать на их прочную установку.

В качестве привода подобного механизма для мелких грузов можно использовать шуруповёрт или мощную электродрель.

Заключение

Лебёдка, несмотря на своё древнее происхождение, до сих пор является очень востребованным механизмом. Она нужна и автопутешественникам, и рыбакам, и строителям небольших домов. Покупать готовую не всегда выгодно, часто её можно сделать своими руками из подручных средств. И полезно, и приятно.

Лебедка ручная – особенности конструкции, изготовление своими силами

По виду выделяют несколько конструкций:

1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Простые ручные устройства обладают рядом преимуществ:

компактные размеры, за что их особенно ценят автолюбители;
мгновенная готовность к использованию без особой подготовки;
возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
простота обслуживания – не требуется сложный и регулярный ремонт.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу. Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

Сделать приспособление, которое выручит в трудном положении, просто:

Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
Трос постепенно наматывается, машина медленно двигается.

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

каркас из профильной трубы 20×20 мм;
барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
вал;
6 втулок длиной 200 мм из трубок диаметром 14 мм;
рычаг, трос и карабин.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

под крепление ступиц – 4 штуки;
в центре – под вал;
отступив на 70–80 мм – для втулок.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Собирают в такой последовательности:

на оба конца вала устанавливают подшипники или втулки из латуни;
надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

Ручная лебедка своими руками

Лебедка представляет собой удобное средство, позволяющее поднимать различные тяжелые грузы. Это стало причиной частого её использования автомобилистами. Но из-за высокой стоимости покупных вариантов многими людьми используется самодельная лебедка. Своими руками ее может сделать каждый автолюбитель. При грамотном подходе к процессу конструирования этого устройства можно получить качественное изделие по приемлемой цене. К тому же, самодельная модель может иметь большую грузоподъемность и целый ряд уникальных особенностей.

Предназначение лебедки

Основным назначением подобного агрегата считается выполнение грузоподъемных работ, эвакуация (к примеру, для передвижения автомобилей либо квадроциклов) или различных подъемно-транспортных операций. Кроме этого устройство применяется в строительной сфере для монтажных работ, установки различных устройств в виде буровых, кранов и т. д.

С целью перемещения грузов применяются разные типы лебедок. Так, сегодня существует 3 основных вида подобных агрегатов. Стоит рассмотреть каждый из них.

Рычажная

В подобных моделях предусмотрено обязательное наличие храпового механизма, кроме самого троса, а также специального рычага. Чтобы понять, как работает такая механическая лебедка, рекомендуется изучить чертежи. Главным её отличием считается возможность агрегата функционировать, даже находясь в подвешенном состоянии, так как конструкция не нуждается в плотном креплении к основанию. С целью запуска храпового механизма оператору требуется, используя рычаг, осуществлять вращательные движения. Кроме этого, ручная самодельная лебедка подобного типа предусматривает наличие встроенного барабана, у которого присутствуют фиксаторы, не позволяющие ему разматываться. Недостатками этих моделей считается короткий трос, предельная длина которого не превышает 6 м. Однако наиболее важным параметром в подобных устройствах считается уровень создаваемого тягового усилия. Так, подобные изделия могут обеспечить этот параметр на уровне 0,75-4 тонны. Высота подъема составляет 4 м.

Барабанная

Еще один тип – это барабанная лебедка. Такая модель имеет в своей конструкции следующие элементы:

Барабан.
Рукоятка, которую вращает оператор.
Редуктор.
Специальные опоры.

Если говорить непосредственно о барабане, то он бывает нескольких видов: зубчатый либо червячный. И здесь важно отметить, что первые варианты более предпочтительнее по причине меньше износа таких барабанов. Подобные модели лебедок также называют тросовыми, что обусловлено наличием длинного троса. Функционирование таких агрегатов происходит по довольно простому принципу:

Оператор начинает вращение рукоятки.
В результате создается энергия, которая передается уже на редуктор.
За счет этого происходит создание барабаном тягового усилия.

До начала использования такого типа лебедки её предварительно следует качественно закрепить. Конструкция устройства предусматривает наличие стопорного механизма, который срабатывает в случае падения груза. Его целью является автоматическое отключение агрегата. Тяговая сила, которая создается в процессе применения лебедок такого типа, варьируется в пределах 0,25-5 тонн. Обычно длина троса в них составляет до 40 м, а параметры толщины не превышают 1,5 см в стандартных вариантах. В случае использования изделий с большей толщиной возможности применения устройства существенно расширяются.

Лебедки применяются для вытаскивания машины, при их попадании в кювет, а также для выполнения различных манипуляций на стройплощадке в виде поднятия на определенную высоту блоков.

Монтажно-тяговая

По принципу своего действия такие варианты похожи на модели рычажного типа. Однако они имеют существенное отличие – у них отсутствует барабан. Усилие для выполнения подъемно-тяговых манипуляций создается посредством зажимов-кулаков, расположенных на корпусе. Для обеспечения защиты от возможной перегрузки конструкция оснащена специальным рычагом, позволяющим при необходимости блокировать кулачки. Чтобы возникало меньше потребности в ремонте подобных агрегатов, в них требуется регулярно смазывать элементы конструкции.

Изготовление своими руками

Кроме возможности приобрести готовые изделия, при наличии элементарных навыков работы с инструментами может быть сделана лебедка своими руками из подручных материалов. С этой целью сначала требуется подобрать подходящий чертеж агрегата. По конструкции таких устройств в них могут использоваться все детали, создаваемые также самостоятельно. В процессе выбора чертежей важно учитывать условия, где будет происходить применение готового агрегата.

При установке лебедки в автомобиль (к примеру, в багажник), важно просчитать дополнительную нагрузку, которая будет оказываться на элементы кузова машины. При необходимости применять устройство в северных регионах, важно использовать качественные типы металла. В противном случае это может стать причиной поломки агрегата в неподходящий момент.

Из чего можно сделать лебедку

С целью самостоятельного создания тягового устройства требуется иметь следующие детали и инструменты:

В качестве рамы стоит взять прямоугольную трубу.
Лист стали, чья толщина составляет 5 мм.
Собранный редуктор.
Ступицы, которые используются для вала.
Сам готовый вал либо же труба, имеющая круглое сечение.
Сварочный аппарат для соединения элементов.
Гаечный ключ.
Электроинструмент, имеющий шлифовальный диск.
Шпильки, имеющие длину порядка 25 см.

Чертеж барабанной лебедки

При этом по типу силового элемента лебедки могут быть выполнены:

из стартера от машины;
из шуруповерта бытового типа;
или из рулевого редуктора автомобиля.

Процесс изготовления

После подготовки чертежей, инструментов и деталей, стоит разобрать, как сделать лебедку своими руками:

Сначала создается рама, для чего у подготовленной трубы проводят обрезку концов таким образом, чтобы их углы составляли 45 градусов. После этого их сваривают между собой, чтобы соединение создавало угол 90 градусов.
С целью создания барабана применяется стальной лист, из которого делается сразу несколько дисков диаметром по 30 см.
Дальше в них вырезается по 7 отверстий: 1 по центру (соответствующий диаметру вала), а остальные 6 с шагом в 7 см от центрального.
Выполняется крепление дисков заранее подготовленными шпильками, которые фиксируется гайками +контргайками.
Крепится вал, концы которого соединяются с рамой посредством ступиц.
Дальше монтируются звездочки либо же зубчатые колеса.
Устанавливается барабан, к которому подключается редуктор и устанавливается цепь, через которую они соединяются.

В конце следует закрепить трос на валу, а после намотать его на барабан. Если агрегат будет применяться для установки на машину, то также создается специальные крепления. Хотя обычно в таких случаях используется электрическая лебедка для автомобиля.

Сегодня при наличии минимальных навыков работы с инструментов можно самостоятельно собрать ручную лебедку. Для этого важно подготовить чертеж, при возможности изучить видео с инструкциями, а также подготовить инструменты. Процесс сборки различается в зависимости от типа собираемого устройства.

0 0 голос

Рейтинг статьи

Ручная лебедка своими руками

Ручная лебедка своими руками: 7 этапов изготовления устройства

Разновидности

Стационарные. Устанавливаются на стены, потолки, балки и другие конструкции. Чаще всего используются в крупных автосервисах.
Переносные. Могут монтироваться на любую подходящую поверхность.
Передвижные. Устанавливаются на платформы на колесах. Для небольшого гаража данный вид конструкции наиболее предпочтительный.

В механизме обязательно должна быть продумана тормозная система и храповый останов.

При отсутствии данных приспособлений эксплуатация лебедки небезопасна.

Что нужно знать для изготовления лебедки?

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

многоскоростной;
червячный.

При изготовлении собственной лебедки можно просчитать усилия, которые будут оказываться на устройство, и сделать несколько пар шестерёнок съемными.

Изготовление барабанной лебедки

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Для изготовления лебедки нам понадобится:

труба прямоугольного сечения для рамы;
готовый вал, или труба круглого сечения;
стальной лист толщиной 3-5 мм;
шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
ступицы для вала;
готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
сварочный аппарат с электродами;
гаечные ключи;
метабо со шлифовальными дисками.

Не забудьте смазать зубья передачи.

Как можно обойтись без лебедки?

Если у вас нет лебедки и времени для ее изготовления, есть простой способ собрать следующую конструкцию:

Берется лом, кусок трубы, прочный трос.
Лом необходимо закопать глубоко в землю. Инструмент используется в качестве оси вращения.
В качестве рычага применяется трубка. Металлические трубы скрепляются с ломом перпендикулярно земле. Ось будет вращаться, поэтому важно надежно скрепить элементы (например, с помощью сварки).
Трос крепится при помощи карабина к лому, а другой конец к объекту, который надо передвинуть.
Далее при помощи трубки происходит наматывание троса на ось.
Чем длиннее труба, тем легче будет происходить намотка.

Преимущества и недостатки самодельной лебедки

Пожалуйста, оцените этот материал!

(6 оценок, среднее: 5,00 из 5) Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Ручная барабанная лебедка своими руками

Полезные приспособления /14-апр,2018,23;07 / 7262 Самодельная лебедка сделанная своими – это замечательное подспорье в домашнем хозяйстве. Она является очень полезным инструментом для строительных задач, ремонтных работ, многих других ситуаций, когда нужно перемещать или поднимать груз на высоту.Тем, кто хоть раз поднимал ведро воды из колодца, уже знаком принцип действия лебедки. Это приспособление предназначено для таких задач как подъем или перемещение грузов. В ее конструкцию входит барабан или шкив для грузового каната, механизм привода с промежуточными передачами, тормозное устройство и опорная станина. По назначению различают лебедки тягового типа (для перемещения груза в горизонтальной плоскости) и подъемного.Лебедки применяются для многих целей – это может быть швартовка судов, подъем якорей, состоящие в большом числе машин лебедки. Ручная лебедка, собранная своими руками, станет удобным решением в строительстве дачного дома.Чертежи конструкции данной ручной лебедки отличаются обзорным характером, поскольку размер червячной передачи зависит от того, с какой геометрией используется применяемый вал, а также шестерня глиста.Конструкция состоит из таких элементов:• шестерен глиста;• вала намотки троса;• латунной втулки;• корпуса;• ручки.Эту часть нужно подбирать, учитывая расчетную грузоподъемность лебедки. Ориентируясь на размеры и предложенную схему, мы можем сделать простой механизм для подъема груза.Это может быть цельная конструкция, или сваренная из нескольких элементов.За счет латунной втулки вал при вращении скользит. Такой вариант конструкции подходит, чтобы выполнять временные работы. Для постоянного использования механизма вместо втулок применим подшипники качения. За счет этого конструкция станет более сложной и вместе с тем более дорогой. Если потребуется, по мере того, как втулки будут вырабатываться, они могут быть заменены. Это станет более дешевым решением.Для изготовления берем гнутый стальной неравнополочный швеллер ГОСТ 8281-80 и листовой металл ГОСТ 19903-74. В нашем случае корпус создан из швеллера 200х50х30х4 мм и листового металла толщиной 4 мм. В корпусе используется длинный и короткий швеллер, для скрепления которых использована левая и правая пластина, и болтовое соединение М8.
Чтобы сделать ручку, использован металлический фрагмент и деревянная вставка. Для крепления ручки к валу применен штифт 10х36 ГОСТ 3128-70.1. На вал с двух сторон нужно надеть втулки из латуни.2. На втулки одеваются пластины из металла.3. Пластины из п. 2 крепятся на длинный швеллер при помощи:• болтов DIN933;• пружинных шайб ГОСТ 6402-70;• гаек ГОСТ 5915-70.Размер крепежа для резьбы М8.4. На вал намотки вставляется шпонка и насаживается шестерня, после чего одевается металлическая втулка.5. С двух сторон вала намотки надеваются втулки из латуни.6. Со стороны шестерни вал вставляется в длинный швеллер.7. С другой стороны шестерни на втулку из латуни надевается короткий швеллер и крепится на пластины с помощью болтов, пружинных шайб и гаек М8.Вот мы и собрали самодельную ручную лебедку. Закрепляем ее на стене гаража.Ручная барабанная лебедка своими руками: сборкаДля уменьшения нагрузки на барабан лебедки нужно использовать систему блоков (полиспастных механизмов).На изображениях можно увидеть, что с использованием полиспастных механизмов нагрузка на барабан снижается в 4 раза.

Лебедка своими руками – простые способы изготовления

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

Популярное: Как правильно точить ножи бруском — видео рекомендации

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Популярное: Тиски слесарные или станочные? Какие виды бывают и как выбрать.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Самодельные лебедки

Трещотка от Камаза Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео – как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете. Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Ручная лебедка своими руками

Отличным подспорьем в гараже является изготовленная ручная барабанная лебедка своими руками. Она станет полезной при перемещении габаритных грузов, поднятии тяжестей и даже для вытягивания автомобиля, попавшего в экстремальную ситуацию. Такое приспособление можно купить в строительном супермаркете или автомагазине, но самодельная ручная лебедка будет сконструирована с учетом индивидуальных потребностей пользователя.

Необходимость в механизированном оборудовании

Значительные технические сложности в конструкции отсутствуют. В работе этого аппарата задействованы простые физические и механические законы. Это позволяет обеспечить изделию широкую распространенность. Основными преимуществами большинства моделей являются такие факторы:

компактность – комфортные габариты позволяют обеспечить мобильность, так как небольшую лебедку можно брать с собой всегда, укладывая в багажник;
легкость в эксплуатации – для использования механизма нет необходимости длительное время разбираться с простой конструкцией;
мобильность – изделие удастся использовать не только в горизонтальной плоскости, подтягивая что-либо, но и вертикально, для поднятия с земли;
универсальность – модели подойдут для решения различных задач, которые могут не быть связаны со строительством или ремонтом;
простота ремонта и обслуживания – вытекают из конструкции, включающей минимум элементов и узлов.

Разобраться с самодельной ручной лебедкой сможет даже тот, кто мало знаком с аналогичными устройствами.

Разнообразие моделей

Существует множество вариантов конструкций лебедок. Они позволяют решать вопросы удобными методами. Наиболее популярными являются три типа устройств. Они рассчитаны на оптимальную нагрузку и способны решить большинство текущих задач.

Рычажный вид

Оснащенная тросом рычажная ручная лебедка, своими руками сделанная, состоит из следующих элементов:

храповый механизм;
стальной трос;
ось для намотки троса;
мощный металлический рычаг.

Особенностью ее является возможность работы в подвешенном состоянии. Это позволяет избежать в каркасе наличия мощного основания для фиксации изделия. Маятниковые движения рычага приводят во вращение храповик, при этом не происходит разматывания барабана, так как его блокируют специальные фиксаторы в виде кулачков.

Недостатком конструкции является относительно небольшая длина троса, которая редко превышает 5-6 м. К достоинствам относятся формирование значительного тягового усилия. Данный показатель составляет от 0,8 до 4 т. Высота подъема лимитирована 4 метрами при работе в вертикальном режиме.

Читайте также: Какую сигнализацию с автозапуском выбрать

Барабанный вид

Конструкция данного изделия состоит из следующих частей:

базовая опора;
редуктор;
рукоятка для вращения;
барабан;
трос с крюками.

Встроенный редуктор для лебедки подбирается червячного или зубчатого типа. Часто используют зубчатый, так как он меньше изнашивается. Однако, червячный способен выдерживать гораздо большие нагрузки.

В некоторых источниках данную модель называют тросовой, так как она оснащена длинным стальным канатом. Принцип работы состоит в следующем:

пользователь вращает Г-образную ручку, соединенную с малой шестерней;
усилие передается барабану с крупной шестеренкой;
трос наматывается на ось барабана.

Благодаря стопорному механизму удается в любой позиции зафиксировать механизм. Тормоз сработает также при резком снижении усилия.

Барабанный тип способен выдерживать нагрузку от 0,3 т до 5 т. При допустимом диаметре троса до 15 мм и особенностях конструкции он может быть длиной до 40 м. Это позволяет не только обеспечить извлечение авто из ямы или болота, но и поднятие крупных каменных либо бетонных блоков.

Монтажно-тяговый тип

В конструкции этой ручной лебедки отсутствует барабан. Фактически она по своим параметрам во многом сходна с рычажными аналогами. Корпус оснащен кулачными зажимами, создающими требуемое усилие.

Кулачки стоят параллельно, благодаря чему усилие на стальной канат распределяется на все стороны примерно в равной степени. Это обеспечивает более длительный срок эксплуатации системе. Рычаг обеспечивает блокировку кулачков. В лебедке имеются тяговый рычаг, предназначение которого в защите от перегруза за счет срезанного штифта.

Этот тип лебедки может использоваться практически в любой сфере хозяйствования. Более совершенная конструкция требует регулярной смазки рабочих узлов.

Простейшая имитация лебедки

Наиболее примитивный, но одновременно действенный вариант самой простой лебедки состоит из цельнометаллического лома длиной 1,2—1,4 м, трубы 40—50 мм диаметром и троса нужной длины. Лом нужно вбить максимально глубоко в грунт, так как он станет в системе основной осью вращения.

Читайте также: Цепи противоскольжения на колеса своими руками

Поверх оси надеваем подготовленный патрубок, используемый в качестве рычага. Таким образом между ломом и трубкой образуется угол, близкий к 90 градусам. Это соотношение позволяет вращать схему. Один конец троса крепится к лому мощным карабином, второй – фиксируется на тяговой петле автомобиля.

Труба помогает накручивать канат вокруг лома. Чем она длиннее, тем меньшее усилие придется прикладывать пользователю.

Как сделать лебедку своими руками

Для изготовления собственной конструкции понадобится такой набор:

пара шестерен с разным количеством зубьев;
вал в виде патрубка для оси намотки;
втулки;
ручка;
каркас из уголка или строительного профиля.

Удобней использовать реальные размеры из подготовленного чертежа или эскиза, изображенного в масштабе.

Ведущая шестеренка передает основное усилие на приводной вал. Желательно выбирать ее с мощными зубьями, обеспечивающими возможность передачи значительного усилия. В качестве осевого вала можно использовать вырезанную часть кардана или другого изделия, аналогичного по габаритам.

По бокам используют «щеки» в виде плоских круглых блинов. С одной стороны к ним соосно крепится ведомая шестерня. Втулки используются для обеспечения скольжения вала. Рекомендуется их ставить не на подшипники скольжения, а применять подшипники качения, что повысит выносливость и долговечность конструкции. Также обеспечиться ремонтопригодность узла.

При изготовлении корпуса необходимо обеспечить максимальную соосность отверстий, через которые будут ставиться шестерни. Сверловка в таком случае проводится после завершения сварных операций. Шестеренчатое соединение должно вращаться без заклинивания или проскальзывания.

Сборка корпуса

Каркас формируется из швеллера или уголка. Также можно использовать листовой металл 4 мм толщины. Поэтапный алгоритм включает такие действия:

Обрезаем пару швеллеров до длины 40 и 30 см. Более длинный окажется справа с шестерней и вращателем.
Проводим разметку для сквозного сверления.
Делаем 4 отверстия для крепления планки.
Необходимо обеспечить наличие отверстий для стационарного крепления.
На вал надеваем ведомую шестерню.
Крепим пластины с треугольным выступом болтами к шестерне.
После посадки шестерни крепим втулки.
Вал ставим на швеллеры.

Фактически лебедка готова. Устанавливать ее можно в любом удобном месте.

Ручная барабанная лебедка своими руками: этапы сборки, основные детали

Кто из автовладельцев в одиночку или с пассажирами, которые не в состоянии оказать действенную помощь, не попадал в ситуации, когда заканчивается дорога? Вот тут и задумаешься о лебедке. Как хорошо, когда она под руками. А ведь не всегда в этом случае нужно иметь исключительно высокотехнологичный механизм, чтобы решить проблему даже в одиночку.

Рассмотрим варианты простых и самодельных лебедок. Но только сразу оговоримся, что в этой статье речь пойдет о лебедках, создаваемых для облегчения жизни именно автолюбителям.

Простейшие приспособленияв качестве ручной лебедки

Иногда вместо лебедки достаточно будет иметь в багажнике машины мощную автомобильную стяжку.

Порой такая стяжка, кроме своего прямого назначения, может помочь в освобождении легковушки из грязевого или снегового плена. Усилие на ее храповом механизме рассчитано на две с половиной тонны, что более чем достаточно для большинства малолитражек. Стропа вообще выдерживает до четырех с половиной тонн. За одну навивку, до момента, когда начнет мешать фиксатор, такая стяжка может подтянуть автомобиль сантиметров на 50, чего иногда бывает достаточно для того, чтобы он почувствовал под колесами твердую дорогу. Потом ведь, процедуру можно неоднократно повторить, постепенно протягивая освободившийся конец стропы. Все это отлично работает, если на расстоянии длины стропы растет достаточно мощное дерево.

Если подходящее дерево случайно не выросло в нужном вам месте, полезно иметь в автомобиле небольшой лом или отрезок трубы длиной не менее 700 – 800 мм и увесистый топорик. Вбитые в землю на нужном расстоянии, они смогут послужить упором для крепления стропы. Впрочем, если дерева таки нет, то тот же набор необходим и для лебедки. Вбивать упор нужно под небольшим углом, с наклоном верхней части от автомобиля.

При таком же дополнительном оборудовании и наличии троса диаметром 8 – 10 мм или мощного альпинистского каната, роль лебедки может выполнить дополнительный отрезок трубы немного большего диаметра, чем упорная труба или лом. Принцип работы такой простейшей лебедки понятен из схемы на ниже.

Очень неплохо, когда эта наружная труба снабжена надежно приваренным ухом, в которое можно вставить не менее надежный рычаг. Впрочем, очевидно, что для выполнения задачи, достаточно будет просто второй трубы, если вы не в пустыне и подходящие рычаги растут на небольшом отдалении от места, в котором вы застряли. Топорик-то уже точно в багажнике?

Ручные барабанные лебедки выполненные своими руками

Вариантов изготовления ручной лебедки своими руками – великое множество. Практически любая жесткая механическая передача с большим передаточным отношением: цепная, зубчатая, червячная, сможет послужить основой ручной лебедки. Мы рассмотрим наиболее понятные в техническом плане и не слишком сложные в изготовлении экземпляры.

Вариант № 1

При беглом взгляде на фотографии механизма, устройство этой ручной лебедки кажется достаточно сложным. Но это совсем не так. Сам механизм очень напоминает механизм упомянутой выше стяжки. Только ручка-рычаг длиннее и вынесена наружу механизма. Да вместо стропы навит тонкий стальной трос. Два храповика служат щечками барабана, на который он навивается. На рычаге – симметричные подпружиненные фиксаторы. Подвижный крючок и направляющая для троса.

Характерной особенностью данной модели самодельной лебедки есть ее исключительная надежность ввиду отсутствия большого числа разборных узлов. А зачем ее разбирать? Это аварийная лебедка, которая выполнит свою функцию с десяток раз за весь немалый срок ее эксплуатации.

Вариант № 2

Задача по самостоятельному изготовлению мощной, надежной и простой барабанной лебедки значительно упростится, если в вашем распоряжении будет подходящая червячная пара. Это основной элемент большинства понижающих редукторов. Конечно, если вам попадется не очень большой редуктор в сборе – вам останется лишь слегка его доработать, но покупать такую вещь сильно затратно и для бытовых задач она не нужна, и не окупится, скорее всего, никогда. А вот использовать этот механизм из старого редуктора, который выведен из эксплуатации, для наших целей вполне можно, даже если он достаточно изношен. Для ручной лебедки подойдет.

Лебедка, изготовленная на базе червячной пары, является самотормозящейся, поэтому лишена дополнительных элементов, имеющихся в большинстве ручных лебедок другого типа.

Для изготовления барабанной лебедки, показанной на фото выше, нам понадобится всего несколько основных деталей. На чертеже показаны все размеры под заданную червячную пару. Если у имеющейся у вас будут другие габариты, вам не сложно будет произвести незначительную коррекцию.

Корпус рекомендуем изготовить из стального листа толщиной 2,5 – 4 мм. При меньшей толщине металла конструкция может не выдержать нагрузок.

Если ваша червячная пара не имеет всех элементов для именно такого крепления в корпусе или диаметр червячного вала не соответствует диаметрам отверстий в нем, то его следует, либо проточить, либо наварить на него соответствующие втулки.

Колесо червячной пары может соединяться с барабаном, на который будет навиваться трос, либо посредством шпонки, либо иным способом, исключающим взаимную подвижность этих элементов.

Также другим может быть и способ крепления ручки, на работу лебедки это существенно не повлияет. Кроме этого, посадочные места в корпусе могут быть в некоторой мере отрегулированы втулками, которые точатся либо из латуни, либо из бронзы. Важно помнить, что для долговечности работы лебедки толщина стенки втулки не должна быть меньше 3 мм. Если этот параметр не соблюдается, увеличьте диаметр отверстий в корпусе.

Ручку можете использовать готовую от любого другого устройства. Важно, чтобы ее плечо соответствовало основным параметрам и габаритам лебедки.

Если вы не уверены в правильности подбора длины готовой ручки, советуем определить это эмпирическим путем, сделав ее из стальной полосы толщиной 4 – 6 мм с некоторым запасом длины. Только место посадки ее на вал нужно будет сделать другим. А вот плечо подгоните, испытав вашу барабанную лебедку под достаточной нагрузкой.

Процесс сборки подобной лебедки интуитивно понятен, поэтому в дополнительных разъяснениях не нуждается. Здесь важно очень точно выдержать условия сопряжения червячной пары. Поэтому, если вы не очень уверены в правильности расчетов, сверление отверстий для соединения корпуса в элементах, изображенных на первом изображении из группы фотографий выше, советуем проводить в последнюю очередь, практически собрав изделие и проверив его работоспособность без нагрузки. Можете использовать для этого небольшие струбцины.

Вариант № 3

Кроме червячных, в вашем распоряжении могут оказаться:

шестеренчатые;
цепные;
комбинированные редукторы…

Понимая принцип работы, зная с каким грузом придется работать вашей лебедке, вы сможете оценить пригодность того или иного редуктора для решения вашей задачи.

Есть еще один доступный большинству автовладельцев, а главное абсолютно понятный редуктор:

планетарный или дифференциальный.

Он же – задний мост автомобиля. При этом сделать из него лебедку – чего проще:

одну полуось выбрасываем и глушим ее выход;
вторую обрезаем на нужную длину и делаем из нее барабан для троса;
к хвостовику, вместо карданного вала крепим ручку;
помещаем всю конструкцию в примитивный, но надежный корпус – лебедка готова.

Простые электрические автолебедки

Если все же электрические, то уже не совсем и простые. Хотя, присоединив к последней описанной ручной лебедке электродвигатель вместо ручки, мы получим приличной мощности электролебедку. А вообще, если рассматривать их в качестве гаражных помощников автовладельцев, то вариантов – масса: от применения электродрели в качестве источника механических усилий, до мощных электродвигателей.

Из последних можем представить вашему вниманию варианты с использованием различного типа редукторов, упомянутых в предыдущем разделе.

Но наибольший интерес во всем разнообразии систем и подходов, на наш взгляд, представляет электрическая лебедка, изготовленная из стартера и маховика легкового автомобиля.

Закрепленные в не сложном, но мощном корпусе, с прикрученным прямо к маховику барабаном для троса, они представляют собой идеальную лебедку автолюбителя. Мощную, полностью адаптированную к системе электропитания автомобиля, понятную любому автовладельцу, а главное исключительно ремонтопригодную систему. И реверс не сложно организовать, слегка доработав схему подключения.

Да, эта автолебедка будет потяжелее двух труб и каната, но, отправляясь в путешествие с прогнозируемыми трудностями прохождения маршрута, стоит освободить именно для нее место в багажнике. Может оказаться незаменимой.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Ручная лебедка своими руками: Пошаговая инструкция изготовления

Лебедка – одно из древнейших приспособлений, облегчающих перемещение тяжестей, изобретенное человеком значительно раньше, чем он познал законы физики. Принцип действия лебедки основан на правиле рычага: прикладывая к рукоятке незначительные усилия можно двигать и поднимать довольно тяжелые предметы. Лебедки и тали широко используются в хозяйстве для поднятия стройматериалов, перетаскивания грузов и даже для вспашки земли. Лебедки, работающие от ручного или электрического привода также незаменимы для любителей поездок по бездорожью.

Ручная лебедка

Купить лебедку или сделать ее самостоятельно? Какая конструкция лебедки лучше? Ответы на эти вопросы зависят от того, как часто вы собираетесь ее использовать, какие грузы перемещать. Лебедки с ручным приводом требуют приложения силы, но не зависят от наличия электроэнергии. Лебедка с электроприводом может перемещать грузы с большим весом безо всяких усилий с вашей стороны, но ее нужно подключать к сети или аккумулятору. Ниже приведены конструкции нескольких лебедок, сделать которые можно своими руками, какую лебедку выбрать – решать вам.

Лебедка из троса и куска трубы

Вариант простейшей лебедки, изготовить который можно в буквальном смысле из подручных материалов и за несколько минут, популярен у автолюбителей. Эта конструкция представляет собой трос, жестко закрепленный на отрезке трубы, надетой на ось. Ось вбивается в землю или закрепляется иным способом. Под нижний виток троса подсовывают любой рычаг: черенок от лопаты, трубу, прочную жердь. Вращая рычаг так, чтобы трос наматывался на трубу, вы сможете сдвинуть достаточно тяжелый предмет, например, застрявший автомобиль. Это устройство нельзя назвать полноценной лебедкой, однако ее функции оно выполняет.

Использование автомобильной лебедки

Ручная лебедка

К ручным лебедкам относят любые устройства, позволяющие передвигать грузы и имеющие ручной привод. Наиболее часто встречаются лебедки барабанного типа: на катушку наматывается трос, а вращение катушки осуществляется с помощью рукоятки через редукторную передачу: червячную или систему звездочек разного размера. Чем больше передаточное число редуктора, тем меньшее усилие требуется приложить к рукоятке.

Образец ручной лебедки

Для эффективной эксплуатации ручная лебедка должна быть жестко закреплена на неподвижномобъекте, для этого на раме лебедки выполняют крепежные отверстия. Рукоятка соединяется с валом, на котором жестко закрепляется маленькая звездочка. Катушка жестко соединена с большой звездочкой, имеющей сцепление с маленькой. Трос крепят одним концом к катушке, ко второму концу прицепляют карабин или крюк.

Лебедка с ручным или электрическим приводом своими руками

При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.

Делаем лебедку своими руками

Вам понадобится:

Труба прямоугольного сечения для выполнения рамы;
Труба или готовый вал для барабана;
Листовой металл для дисков барабана, толщина 3 мм;
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки;
Трубка с диаметром Ø14 – 6 одинаковых отрезков 20 см;
Большая и малая звездочки и цепь;
Ступицы для крепления барабана на валу и для крепления вала к раме;
Рычаг для ручного привода, бензиновый или электрический двигатель, работающий от сети ~220 В или автомобильного аккумулятора;
Трос нужной длины с карабином на конце;
Сварочный аппарат и электроды;
Болгарка с отрезным и шлифовальным диском;
Краска и грунтовка по металлу;

Набор гаечных ключей.

Технология изготовления лебедки:

По чертежу болгаркой нарезают трубу прямоугольного сечения 20х20 мм для рамы. Все соединения, выполненные перпендикулярно, получают с помощью обрезки заготовок под углом 45 градусов.
Чертеж каркаса будущей лебедки
Раскладывают заготовки на ровной поверхности. Сваривают раму лебедки с помощью сварочного аппарата точечно в месте соединения заготовок. Проверяют перпендикулярность углов и соответствие размеров, после чего полностью проваривают швы. Приваривают площадку из листового металла с продольными пазами для крепления электродвигателя привода. Удаляют окалину и заусенцы шлифовальным кругом болгарки.
Свариваем каркас (раму) лебедки с помощью сварочного аппарата
Зашкуривают раму, покрывают ее грунтовкой по металлу, а после высыхания – краской или эмалью в два слоя.
Зашкуриваем раму лебедки и покрываем краской
Приступают к изготовлению барабана. Из листового металла вырезают два круга одинакового диаметра – примерно 30 см. В центре каждого круга высверливают отверстие по диаметру вала, также выполняют по шесть отверстий на расстоянии 7-8 см от центра. Рассверливают отверстия для крепления ступиц – по 4 на каждом диске. Крепят ступицы на болтовое соединение. Скрепляют диски барабана с помощью шпилек: закрепляют каждую шпильку в одном диске, надевают на нее трубку Ø14, после чего надевают на шпильки второй диск и затягивают на гайки и контргайки.
Процесс изготовления барабана для лебедки
Барабан крепят на валу. Вал можно изготовить из металлической трубы подходящего диаметра или использовать готовый вал из высокопрочной стали от любого механизма. На валу с внешней стороны от барабана закрепляют большую звездочку – можно использовать звездочку от коробки передач мотоцикла, например. На выступающие части вала устанавливают ступицы для закрепления барабана на раме.
Крепление барабана на валу
Устанавливают барабан с валом на раму, закрепляя их с помощью внешних ступиц и болтов. На площадку устанавливают электрический или бензиновый двигатель с жестко закрепленной на выходном валу малой звездочкой. Надевают цепь и регулируют ее натяжение, передвигая электродвигатель по площадке в прямоугольных крепежных пазах до оптимального положения. Цепь не должна провисать, но и слишком сильное натяжение нежелательно – увеличится износ звездочек, также может произойти разрыв цепи. Проверить натяжение цепи можно, покрутив барабан руками – она не должна сдерживать вращения барабана при разматывании троса.
Процесс присоединения деталей лебедки к раме
Наматывают на барабан трос, закрепив его конец на валу. Второй конец троса снабжают прочным карабином. Для удобства передвижения лебедку закрепляют на раму с колесной парой с помощью хвостовика.
Наматывают барабан на трос
Хвостовик с противоположной стороны предназначен для крепления лебедки к автомобилю. Барабан в этом случае рекомендуется закрыть защитным кожухом, предотвращающим попадание грязи и осадков на трос.
Крепление лебедки к автомобилю
Если привод планируется выполнить универсальным, то с внешней стороны вала можно предусмотреть крепление рукоятки. В этом случае при отсутствии топлива или электроэнергии можно будет использовать лебедку вручную.

Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.

Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.

Лебедка ручная своими руками. Как сделать самодельную лебедку

Лебедка ручная своими руками

Мы все можем согласиться с тем, что лебедки для восстановления дороги необходимы как для промышленного, так и для домашнего использования. Конечно, это зависит от того, чего вы хотите с ними сделать. Есть много типов ручных лебедок для подъема по бездорожью, которые вы можете купить на рынке. Некоторые из них легкие и предназначены только для работы от низкого до среднего. С другой стороны, вы можете купить коммерческое использование с высокой буксирной способностью, чтобы вы могли справиться с самыми сложными ситуациями.Это основная причина, по которой мы решили представить вам обзоры и руководство по покупке лучших ручных лебедок для бездорожья: Если вы хотите выбрать ручную лебедку для восстановления бездорожья, которая выдержит испытание временем, вам следует выбрать Maasdam Pow’r Pull S-6, который является одним из лучших на рынке. Он имеет профессиональную тягу, которая может достигать высоты ног. Он также включает в себя функции безопасности, которые обеспечивают храповые колеса из алюминиевого сплава. Он содержит предохранительную распорную втулку и крючки из кованой стали, которые имеют сертификат OSHA.Именно эта лебедка — одно из лучших грузоподъемных устройств, которое даст вам возможность получить удовольствие и закончить работу. Этот конкретный инструмент имеет грузоподъемность, которая может достигать фунтов. Этого достаточно, чтобы обеспечить вам бытовые нужды и нужды мастерской. Однако он не предназначен для использования в тяжелых условиях. В то же время вы получите лучшую безопасность и управляемость благодаря автоматическим тормозам. Рукоятка удобная, потому что оснащена двусторонней трещоткой. Таким образом, вы сможете использовать его без каких-либо дополнительных проблем.Наконец, растрескивание стало более простым, потому что вы получите полноразмерную втулку барабана и пропитанный вал. Если вы хотите приобрести лучшую ручную лебедку, которая выдержит испытание временем, вам следует выбрать силовой съемник TEKTON. Неважно, чего вы хотите достичь, потому что у вас будет достаточно возможностей, чтобы вытащить все без каких-либо дополнительных проблем. Конечно, вы должны иметь в виду, что веревка изготовлена из некачественных материалов, поэтому со временем она потрескается. Однако, если вы хотите приобрести недорогой инструмент, который поможет вам снять с лебедки и поднять автомобиль, вам следует выбрать именно этот.Если вы хотите приобрести лучший ручной съемник, который появился еще в прошлом и с тех пор стал одним из самых популярных съемников на рынке. Это один из самых прочных и безопасных съемников троса, который вы можете найти.

Как сделать самодельную лебедку

Кататься на санях может быть очень весело, но тащить тобогган, камеру или сани обратно в гору. Да, это определенно хорошее упражнение, но не весело. В то время как остальные из нас просто спокойно смиряются с долгим восхождением обратно, Джош Смит из Пенсильвании кое-что сделал — он построил свою собственную лебедку для буксировки саней и наездников.Почти фунт Он имеет передаточное число Лебедка включает в себя трос длиной 2 фута, который весит более 70 фунтов.Эта петля проходит через машину на вершине холма, затем спускается вниз, где сани могут зацепиться за нее после бежит. По словам Смита, подъем на холм, на который обычно требуется не менее 35 минут, с его лебедкой занимает всего 5 минут. Устройство хоть и получилось, но работа над ним продолжается. Через Red Ferret. АВТОРИЗОВАТЬСЯ. Меню ГЛАВНАЯ. Поисковый запрос Отправить поиск. Facebook Twitter Flipboard LinkedIn.Самодельная лебедка для буксировки санок. Фото: Джош Смит. Просмотреть 3 изображения. Бен Коксворт. Опытный писатель-фрилансер, он ранее получил степень бакалавра английского языка в Университете Саскачевана, затем более 20 лет проработал на различных рынках в качестве тележурналиста, продюсера и видеографа. Бен особенно интересуется научными инновациями, транспортными средствами, приводимыми в движение людьми, и морской средой. Зарегестрируйтесь, чтобы оставить комментарий. Еще одно устройство, которое поможет нашим толстым и ленивым американским детям стать еще толще и ленивее.Браво, Америка! Билл Беннетт 9 марта, утра. Пятно на BJG! Если вы катаетесь на лыжах или санях, вы в любом случае достаточно физически развиты! Пользователь Facebook 9 марта, PM. Луддиты 9 марта, PM. У нас есть довольно старое портативное устройство для подъема лодки на берег. Имеет электродвигатель, приводящий в движение лебедку.

Лебедка ручная

Лебедка с ручной подъемной лебедкой позволяет балансировать вдали от работы, находиться на вашей рабочей высоте и поворачиваться туда, где вам это нужно. Выравниватель груза еще проще. Это идеальные аксессуары для нашего мобильного мостового крана или любого другого крана марки в этом отношении.Более того, здесь нет цепей или тросов, которые можно было бы спрыгнуть и помешать! Выравниватель груза — это быстрый и простой способ выровнять груз. Эти два приспособления значительно облегчают подъемные работы. Постройте и то, и другое сегодня. Грузоподъемность полностью зависит от опций и приобретаемых компонентов. Планы включают в себя как лебедку, так и выравниватель нагрузки, а также простые для выполнения, полностью иллюстрированные инструкции. Подробнее о том, что в планах. Не превышайте установленные производителем ограничения на приобретение компонентов. При подъеме всегда соблюдайте крайнюю осторожность.Ваш электронный адрес не будет опубликован. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Технические характеристики: Подъемник лебедки типа удочки. Держится подальше от груза, чтобы не мешать. Доступны различные варианты лебедок различной грузоподъемности. Включает планы простого выравнивателя груза. Грузоподъемность зависит от материалов и компонентов — стали, лебедки, троса и такелажа. Планы включают чертежи, инструкции и список материалов. Обзоры Отзывов пока нет.

Лебедка буровая своими руками

Вы получите пакет чертежей, чтобы вы могли построить свою собственную откидывающуюся башню.Используется для радиолюбительских антенн или ветряных турбин. Затем вы можете наклонить его с помощью ручной лебедки. При желании вы можете установить его на заднем дворе вашего города. Чтобы сэкономить на доставке этих башен, мы предоставляем возможность приобрести репродукции, чтобы вы могли построить свою собственную башню. Этот план содержит только надписи, не требующие пояснений. Нет никаких письменных пошаговых инструкций. При его установке необходимо соблюдать особую осторожность. Это современные чертежи, созданные с использованием программного обеспечения AutoCAD для обеспечения точности.Собери сам! Я отправлю вам PDF-файл на адрес электронной почты, который вы указали PayPal, чтобы вы могли распечатать их любого размера. В: Привет. Вы знаете, сколько головного груза в квадратных метрах или футах, или даже веса, вы можете удерживать на вершине? Спасибо дек. A: Рекомендации по установке основаны на предполагаемых почвенных условиях KPA или PSF, которые могут существовать или не существовать в вашем районе, и на предположении, что не произошло никаких повреждений или были внесены изменения в опорную конструкцию. Эта башня спроектирована так, чтобы выдерживать ветровую нагрузку площадью 16 квадратных футов на высоте 25 футов над землей и 6 квадратных футов ветровой нагрузки на высоте 44 фута над землей.Давление ветра и ледяная нагрузка варьируются от района к району. Перед установкой любой поддерживающей конструкции следует проконсультироваться с квалифицированным инженером-строителем, если у вас есть какие-либо проблемы в вашем районе. Маленькая антенна Яги. Сможем ли мы расширить это до такой высоты? Все планы разработаны Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам рисует их, используя последнюю версию программного обеспечения AutoCAD для обеспечения точности. Проработав более 30 лет в строительной отрасли, он увлекся созданием классных предметов вокруг своей фермы и хижины.Это отличные проекты своими руками. Приложив немного навыков, каждый может сделать это сам. Бен всегда на связи, если у вас возникнут какие-либо вопросы при создании одного из его проектов. Он все время добавляет новые планы. Узнать больше: L чернил. Дата добавления: 28 февраля, в: Оборудование Комментариев нет. Собери сам !!

Лебедка электрическая своими руками

Ручная лебедка или ручная лебедка — это тянущее или подъемное устройство с веревкой, ремнем, тросом или цепью, намотанной вокруг вращающегося барабана, который приводится в действие рукояткой. Ручные лебедки чаще всего представляют собой храповые механизмы или используют прямозубые или червячные передачи для приведения в действие барабана.Ручные лебедки обычно имеют отверстия для болтов внизу или сбоку корпуса для установки. Распространенным типом ручной лебедки является прицепная лебедка, используемая для загрузки и разгрузки лодки. Ручные лебедки обычно изготавливаются из металла, такого как сталь, и часто имеют покрытие для защиты от коррозии. Многие ручные лебедки имеют тормоз или самоблокирующийся механизм для обеспечения безопасности или удержания груза на месте. Этот тип иногда называют тормозной лебедкой или ручной тормозной лебедкой. Ручные тросовые лебедки имеют разную грузоподъемность.Ручная мини-лебедка или легкая ручная лебедка могут использоваться для небольших грузов и ограниченного пространства, в то время как ручная лебедка для тяжелых условий эксплуатации с высоким передаточным числом может перемещать грузы весом 4 фунта и более. Не путать с ручной лебедкой, ручная лебедка — это переносная электрическая лебедка, которая приводится в действие с помощью спускового крючка или кнопки на рукоятке. Перейти к основному содержанию. Ручные лебедки. БЕСПЛАТНАЯ доставка соответствующих заказов. В наличии осталось всего 11 штук — закажу в ближайшее время. В наличии осталось всего 5 штук — закажу в ближайшее время. Осталось всего 7 штук — закажу в ближайшее время.Обычно доставка занимает от 6 до 10 дней. Тележка двутавровая Емкость 1, фунт. Осталось всего 10 штук — закажу в ближайшее время. CNBTR 3. См. Подробности. Предыдущая страница 1 2 Бесплатная доставка от Amazon. Trac на открытом воздухе. Компания Dutton-Lainson. Продукты Mytee. Global Industrial. Инструменты ATE. Включить «Нет в наличии». Возникла проблема с загрузкой этого меню прямо сейчас. Узнайте больше об Amazon Prime. Получите бесплатную доставку с Amazon Prime. Вернуться к началу. Узнай нас. Платежные продукты Amazon. Английский Выберите язык для покупок. Amazon Music Stream миллионы песен.

Как сделать лебедку из стартера

Рано или поздно каждому домовладельцу понадобится хорошая лебедка. Не обязательно сверхмощная промышленная модель, но надежный агрегат, способный поднять тонну, не беспокоясь. Что-то, что не будет стоить руки и ноги, но справится с этими случайными подъемами двигателей, вытаскиванием пней и другими грузоподъемными работами, которые время от времени возникают в каждом доме, квартире, гараже и подвале. Северная Америка. Это связано с тем, что механизм переключения передач встроен прямо в крышку трансмиссии, поэтому за пределами коробки нет рычага переключения передач, с которым можно было бы возиться.Совет: в большинстве автомобилей, построенных до Второй мировой войны, и во многих пикапах, используемых в настоящее время, особенно в тех, которые оснащены 4-скоростным приводом, используются трансмиссии этого типа с вертикальной загрузкой. Вам также понадобится широкий ассортимент канавок, уголков и плоских деталей для изготовления основания и различных опор для вашей лебедки. Опять же, ваш соседский торговец металлоломом — тот самый, кого стоит увидеть. Или местный сталелитейный завод, если вы не против заплатить немного больше за то же самое. Остальные компоненты также доступны в виде лома, включая автомобильные детали, трубу, шкив и ремень, которые можно восстановить из старой стиральной машины.Снимите корпус хвостового вала, ту «лишнюю» деталь, которая удерживает трос спидометра и прикреплена болтами к задней части коробки передач от вашей переработанной трансмиссии, и вырежьте кусок резиновой внутренней трубки того же размера и формы, что и задняя пластина коробки. Этот кусок резины будет служить прокладкой между трансмиссией и вырезанным U-образным каналом, поддерживающим этот конец коробки передач. Когда вы вырезаете прокладку, не забудьте отметить и проделать отверстия в резине для крепежных болтов и главного вала трансмиссии, которые будут проходить через прокладку.Если у вас нет газовой горелки, вы сможете убедить местного сварщика выполнить всю резку металла в рамках этого проекта — на самом деле это не так уж и много — за символическую плату. Это будут кронштейны кривошипа и барабана. Проделайте ту же процедуру с двумя скобами из швеллера, которые подходят вплотную к лицевым сторонам самого редуктора. Только на этот раз вам придется просверлить отверстия в пластинах в соответствии с монтажной схемой на передней и задней части вашей конкретной трансмиссии. Вам также придется вырезать прорезь на переднем кронштейне достаточно большого размера, чтобы корпус коробки передач мог монтироваться заподлицо с опорой.После того, как два кронштейна будут обрезаны по размеру и просверлены, наденьте новую резиновую прокладку на заднюю часть трансмиссии и прочно прикрутите опоры к коробке передач с помощью оригинального оборудования, которое поставляется с устройством. Пружина растяжения для храпового механизма зацепится за просверленное отверстие позже, во время окончательной сборки вспомогательного оборудования вашей лебедки. Все мы знаем, что чем длиннее рукоятка такой лебедки, тем больше у нас рычагов и тем легче будет «намотать» тяжелый груз.Вот почему наши дизайнеры оснастили эту лебедку массивной трубчатой ручкой длиной примерно полтора фута. Это на несколько дюймов больше, чем расстояние, на котором главный вал агрегата расположен над основанием лебедки… что определенно может создать проблемы с зазором во время работы подъемника. В данном случае, однако, это не проблема по двум причинам: [1] эта лебедка разработана, в нормальных условиях, для установки достаточно близко к краю кузова грузовика, прикрученной болтами лавке, погрузочной платформе и т. Д. .Ключевым элементом, который заставляет работать эту изящную особенность, является утрамбованный диск сцепления, ступица которого имеет шлицы, которые подходят к шлицам на входном валу вашей лебедки. Затем сварите все резьбовые соединения вместе, чтобы они никогда не разошлись во время использования лебедки. Деловая часть подъемника изготавливается путем отрезания шлицевой ступицы от старого универсального шарнира и приваривания ее к прямозубой шестерне диаметром около 4 дюймов. Размер ступицы шестерни не является критическим, если он подходит для шлицевого вала, который идет в комплекте. вне передачи.Затем приварите кусок трубы длиной 14 дюймов к другому концу шлицевой ступицы карданного шарнира. Все в порядке. Если труба входит примерно на полдюйма в ступицу для дополнительной прочности, когда они приварены вместе, проскользните на 6 дюймов диаметром V- шкив над осью, вам, возможно, придется вырезать кусок мяса из ступицы шкива, чтобы сделать это, а также приварить шкив к шлицевой ступице. Теперь вы готовы вырезать два диска диаметром 7 дюймов из обрезков листового металла. ПРИМЕЧАНИЕ. Важно, чтобы сечение трубы было «правильным» на торцевых пластинах до того, как она будет приварена к ним, чтобы готовый барабан не получился. быть «не по центру» при вращении.Затем вынести весь блок на улицу, хорошо промыть его бензином и нанести пару слоев яркой индустриальной краски. После этого несложно надеть пару резиновых рукояток на голые металлические ручки лебедки. И так же легко вставить клиновой ремень в канавку шкива, обернуть его вокруг нижнего болта ручки тормоза, а затем зацепить ремень за верхний болт ручки. Проденьте кабель через отверстия так, чтобы на барабане лежало около четырех дюймов скрученной и оплетенной проволоки, а затем надежно припаяйте его на месте.Другой конец кабеля, естественно, выполнен в виде петли, и к ней стандартными зажимами крепится крючок. Прикрутите лебедку, зацепите трос за все, что она будет удерживать, выберите передачу, включая задний ход — самую мощную, которую вы будете использовать, просто повернув рукоятку «в другую сторону» и «заводите ее!» Вы найдете советы для сокращения счетов за отопление, выращивания свежих натуральных продуктов в домашних условиях и т. д. Вот почему мы хотим, чтобы вы сэкономили деньги и деревья, подписавшись на наш экологически безопасный план экономии при автоматическом продлении.Не выкладывайте большие деньги на лебедку. Наша самодельная лебедка более чем устоит против рекламных установок.

Самодельная лебедка грузовая

Получайте какие-нибудь крутые технологии 4×4 каждые пару недель :. Мы уважаем тайну Вашей электронной переписки. Мы поговорим о опускании ногой по сравнению с. Мы также выбрали несколько «универсальных» пластин для крепления лебедки, которые могут служить платформой для бампера лебедки или крепиться болтами или привариваться там, где вам нужна лебедка. Если вы знаете, что ищете, и вам просто нужна монтажная пластина для лебедки, обратите внимание на пластину лебедки Warn с опусканием ногой и опускаемую пластину лебедки.Первое, что вам нужно знать о своей лебедке, это то, должна ли она устанавливаться ногой вниз или вперед. Неправильная установка лебедки может полностью ее разрушить. Это связано с нагрузкой на крепежные болты. Любая лебедка будет иметь одну из следующих конфигураций: Это влияет на то, как вы устанавливаете лебедку и какой бампер или монтажную пластину вы выбираете. Если у вас уже есть бампер, то вам необходимо купить лебедку, соответствующую конфигурации ее крепления. Если у вас уже есть лебедка, то вам необходимо купить бампер или монтажную пластину, соответствующую монтажной конфигурации лебедки.В конфигурации с опусканием ноги вперед нагрузка воспринимается на переднюю монтажную пластину лебедки. Если тяга лебедки не прямая, на болты могут возникать небольшие поперечные нагрузки, но ваша лебедка в первую очередь испытывает нагрузку на монтажную пластину лебедки, а не на монтажное оборудование. В отличие от этого, в конфигурации с опусканием лап, монтажное оборудование лебедки должно иметь дело с большими одиночными поперечными силами. Производители лебедок, такие как Warn, очевидно, знают, что они делают, поэтому лебедки с опусканием ноги разработаны правильно с оборудованием подходящего размера.Однако, если вы неправильно установите лебедку, можно легко оторвать крепежное оборудование лебедки и сломать корпус лебедки. Вы можете купить новые корпуса в Warn, но, исходя из опыта, зачастую дешевле просто найти подержанную лебедку, чтобы поменять детали. Кроме того, некоторые лебедки, такие как Warn, необходимо устанавливать ногой вниз для смазки. Другие лебедки, возможно, потребуется установить в определенной конфигурации, чтобы они могли сливать воду из дождя, луж и водных переходов. На самом деле, самые большие проблемы, с которыми вы столкнетесь, возникнут, когда вы захотите установить лебедку с опусканием только ногами вперед.Обычно люди хотят это делать из-за каких-то проблем с установкой. Но не стоит этого делать. Аппаратные средства с опорой вперед и опоры лебедки могут быть меньше и слабее, поскольку им не нужно воспринимать большие поперечные нагрузки. Они в основном нагружены сжатием, при этом большая часть нагрузки приходится на монтажную пластину лебедки. Опорные ножки и оборудование должны быть в состоянии противостоять огромным усилиям сдвига, которые они испытывают при подъеме лебедки. Лебедки с ножным передним ходом для этого не предназначены. Если болт крепления лебедки выйдет из строя, это приведет к разрушению вашей лебедки.Ослабленные болты срезают. Это особенно важно для лебедок с опускаемой лапой. Правильно затянутый болт скрепляет два или более предмета вместе. В нашем случае монтажная пластина лебедки крепится к лебедке болтами. Если один болт отключается, мы теряем зажимное усилие от одного целого болта. Поскольку отверстия для болтов обычно немного превышают размеры для производственных допусков и для упрощения сборки нашего мусора, лебедка начнет перемещаться в «плотных» отверстиях для болтов из-за уменьшенного усилия зажима. Это покачивание приведет к ослаблению других болтов, которые также начнут срезаться.

Конструкция ручной лебедки

Лебедка — это механическое устройство для наматывания или опускания натяжения каната. Благодаря многочисленным системам питания он стоит в центре эвакуаторов, удочек, кабестанов и лифтов. Однако в своей простейшей форме лебедка представляет собой всего лишь катушку и ручную рукоятку, что делает ее машиной с ручным приводом, которую легко собрать даже из запасных частей. Тщательно обдумайте свои детали. Лебедка так же проста, как шпуля и рукоятка. Но то, из чего вы делаете эти детали и как вы их крепите, может оказаться недостаточным, если вы собираетесь нести тяжелые нагрузки на своей лебедке.Не ожидайте, что сможете намотать 1 фунт на рукоятку, прикрепленную винтами, которые могут выдерживать только фунты. Выберите баллон и крышки. Имейте в виду, что вы будете наматывать веревку вокруг цилиндра, и поэтому площадь поверхности вашего цилиндра и ширина торцевых крышек имеют прямое отношение к тому, сколько веревки вы можете намотать. Для этого нет жестких правил, но для короткого и тонкого цилиндра потребуются большие крышки на концах, например, для работы с большим количеством веревки. Прикрепите крышки к баллону.Это можно сделать с помощью прочного клея, болтов или шурупов, в зависимости от того, насколько прочной вам нужна лебедка. Теперь это ваша катушка. Соберите и прикрепите рукоятку. Возьмите штангу как рычаг. Присоедините к одному концу вращающуюся ручку, а к другому — неподвижный диск. Присоедините кривошип к одному концу катушки. Используете ли вы болты, винты или клей, опять же, вопрос того, какую нагрузку вы собираетесь положить на лебедку. Присоедините оставшийся неиспользованный конец катушки к точке крепления всей лебедки.Это база для лебедки. В правильно собранной лебедке движущиеся части находятся в рукоятке и основании. Связанный, как отремонтировать пушечный даунриггер. Шаг 1 Тщательно продумайте детали. Фото Кредиты.

Подъемник ручной лебедки своими руками

Перейти к основному содержанию. Некоторые варианты подходят для Prime. БЕСПЛАТНАЯ доставка соответствующих заказов. См. Раздел Параметры размера. Смотрите больше вариантов. Некоторые размеры соответствуют требованиям Prime. Акция доступна См. Подробности. Лебедка для прицепа Reese Towpower. В наличии осталось 20 штук — скоро закажи. Предыдущая страница 1 2 Бесплатная доставка от Amazon.Продукция KFI. Нержавеющая сталь. Упаковка без разочарований. Последние 30 дней Последние 90 дней. Глобальный магазин Amazon. Новый б / у Обновленный. Тенденции Авто. Детали цикла продвижения. Склад Amazon. Montana Jacks. Детали через. Powersport Superstore. Включить «Нет в наличии». Возникла проблема с загрузкой этого меню прямо сейчас. Узнайте больше об Amazon Prime. Получите бесплатную доставку с Amazon Prime. Вернуться к началу. Узнай нас.
DIY взломать ручную лебедку строп для ременного шкива модификация Mengubah Katrol Kawat Menjadi Sabuk 3

Как это сделано | ручная лебедка | Шаг 7: сборка

После того, как все детали будут распилены, обточены, фрезерованы, сварены и покрашены, лебедки можно собирать.Чтобы работать быстро и…

Перейти к процессу покраски

После того, как все детали будут распилены, обточены, фрезерованы, сварены и покрашены, лебедки можно собирать. Чтобы работать быстро и эффективно, Gebuwin собирает все изделия hersefl. Сборка производится вручную и с особой тщательностью.

Виллем начал свою карьеру в 2000 году в компании Gebuwin в качестве высечного работника. Через 14 лет он перешел в сборочный цех, в котором и заключается его страсть.Виллем также прошел несколько курсов по контролю качества, технологии механических приводов и электротехнике.

Различия в сборочных работах огромны, существует около 20 различных видов продукции, в среднем по 25 деталей каждая. «Через мои руки проходит более 500 деталей», — говорит мне Виллем. «Лучшее в моей работе — это собирать различные части и делать так, чтобы они стали единым целым. После рабочего дня я чувствую себя счастливым и гордым, когда вся сборочная линия заполнена лебедками, готовыми к отправке в другой конец света.”

«За несколько недель до праздника был размещен заказ на 500 лебедок, которые должны были быть готовы к празднику. На сборку этих лебедок оставалось всего 3 недели. Казалось, что закончить вовремя невозможно. Я не мог этого допустить, поэтому через 15 дней контейнер был заполнен 500 лебедками », — с гордостью сказал мне Виллем.

Сборка 5-тонной червячной лебедки занимает около 45 минут, а лебедки с цилиндрической зубчатой передачей грузоподъемностью 150 кг — около 10 минут. Виллем чаще всего собирал WW1000 (лебедка с червячной передачей грузоподъемностью 1000 кг): «Думаю, я мог бы собрать ее с закрытыми глазами», — говорит он.

После сборки лебедок Виллем также следит за тем, чтобы лебедки были аккуратно упакованы, чтобы они не были повреждены во время транспортировки. «Конечно, мы делаем все возможное, чтобы сделать красивый продукт, было бы обидно, если бы какой-либо ущерб произошел до того, как он достигнет покупателя. Иногда мы видим картинку, когда лебедка используется на какой-то морской платформе в Северном море, что очень приятно », — говорит Виллем. За четыре года Виллем собрал множество лебедок, вот лишь несколько примеров:

Сборка — это последний этап производства ручной лебедки на заводе Gebuwin.Вы можете снова просмотреть все шаги здесь:

Этап 1: проектирование и испытания Этап 2: распиловка Этап 3: токарная обработка

Этап 4: Фрезерование Этап 5: Сварка Этап 6: Покраска

Создание ручной лебедки

Лебедка — невероятно полезный инструмент для работы или дома, поскольку она помогает легче перемещать предметы. У всех нас должна быть коробка с переработанными материалами и использованными вещами, от которых мы не можем избавиться! Вы можете использовать все эти предметы для сборки ручной лебедки.Использование повторно используемых элементов для проектов STEM — отличный способ повторно использовать и перенаправлять общие элементы, которые вы обычно перерабатываете или выбрасываете. Эта легкая и простая машина для детей — это забавное и увлекательное занятие STEM, которое стоит попробовать!

О ручной лебедке Activity

Этот простой и удивительный проект STEM идеально подходит для тех детей, которые любят изобретать и узнавать, как все работает. Идея лебедки — отличный способ на раннем этапе понять, как люди могут создавать прекрасные вещи с помощью простых машин, таких как шкивы.Вашим малышам, вероятно, потребуется ваша помощь в сборке лебедки, но с такими инструментами, как рулоны картонных бумажных полотенец и катушка с лентой, все детали удобны для детей и дешевы. Эти простые и интересные занятия STEM для детей помогут укрепить основные жизненные навыки и потенциально могут вызвать интерес к этой важной области на протяжении всей жизни.

Расходные материалы, необходимые для ручной лебедки Activity

Картонные трубки
Катушка {может быть дополнительной, см. Ниже}
Солома или карандаш
Строка
Лента, ножницы
Маленькая корзина {объект для прикрепления to string}

Шаги, связанные с работой ручной лебедки

Прежде всего, вам нужно приклеить 2 картонных трубки к твердой поверхности.Теперь используйте соломинку в качестве ориентира, чтобы определить, как далеко они должны быть расположены друг от друга.

Теперь вам нужно сделать 2 надреза в верхней части каждой картонной трубки, достаточно большого размера соломинки или карандаша, чтобы они могли отдыхать и вращаться.

Теперь наденьте катушку на соломинку или карандаш, и если у вас нет катушки, вы можете просто прикрепить веревку к соломке или карандашу с помощью куска ленты. У вас все еще есть ручная лебедка, и если вы все же используете катушку, обязательно прикрепите ее лентой к соломке или карандашу.Что делать, если вы его не обезопасите?

Катушка просто вращается вокруг соломки, и струна не заканчивается! Мы также можем изучить эту концепцию с нашей машиной с резиновой лентой, и если вы используете соломинку, вы даже можете продеть в нее другую соломинку и использовать изогнутую часть, чтобы сделать ручку!

Теперь затяните веревку или веревку, чтобы намотать ее, с помощью куска ленты и привяжите корзину или предмет к нижней части веревки.

Родители должны сосредоточиться на внедрении STEM-деятельности как можно скорее, потому что в наш век информации способность вводить новшества, владеть технологиями и понимать, как и почему все работает вместе, очень важна.Создавать простые машины с вашими детьми — это очень весело, доставляет им огромное удовольствие и отличный шанс решать проблемы и находить новаторские решения. Создание станков ручной работы также представляет собой серьезную задачу в области STEM для самых разных возрастных групп. Так что атакуйте мусорное ведро, чтобы создать свои простые машины у себя дома.

Как использовать ручные лебедки Tyler Tool

Ручные лебедки Tyler Tool оснащены внутренним тормозом и системой защелок для безопасного увеличения, удержания и ослабления натяжения.

Они имеют передаточное число 4: 1 и могут использоваться с различными размерами и типами тросов и тросов для решения самых разных задач.

Ручные ручные лебедки Tyler Tool можно установить на прочную металлическую или деревянную конструкцию, используя универсальные монтажные отверстия на ее раме.

Для увеличения срока службы троса и помощи при горизонтальной намотке на катушке точку крепления или направляющую систему следует устанавливать на расстоянии не менее 42 дюймов от лебедки, а также прямо по центру лебедки.

Перед использованием тросовой лебедки катушка должна быть должным образом намотана тросом.

Зафиксируйте конец кабеля изолентой.

Проденьте конец кабеля через установочный винт.

Вставьте кабель в фиксирующее отверстие так, чтобы проволочный трос не менее одного диаметра кабеля выступал с другой стороны.

Продвиньте установочный винт вверх по кабелю.

Вставьте его в отверстие для установочного винта и слегка затяните прилагаемую гайку к установочному винту.

Используйте шестигранный ключ, чтобы сориентировать установочный винт так, чтобы кабель протекал по округлой форме катушки.

Завершите затяжку гайки установочного винта, направив кабель в правильное положение.

Чтобы намотать ручную лебедку, начните поворачивать ручку, удерживая постоянное натяжение троса, и направляйте трос на катушку до тех пор, пока трос не будет равномерно распределен по катушке.

Если вы ослабите натяжение троса во время наматывания, то, скорее всего, трос застрянет на катушке.

Если кабель не намотан должным образом, он может врезаться в другие слои, заклинивать, перекручиваться и подвергаться сильному истиранию, что сокращает срок службы кабеля.

Для поддержания надлежащей грузоподъемности на лебедке должно быть не менее 4 витков кабеля.

Максимальное количество кабеля на катушке определяется диаметром кабеля и должно располагаться на два диаметра ниже той части катушки, где он начинает наклоняться наружу. Посетите раздел о ручных лебедках на нашем веб-сайте, чтобы увидеть таблицу максимальной длины троса, которую можно намотать на лебедку с различными диаметрами троса.

Имейте в виду, что наибольшее механическое преимущество и наименьшее усилие, необходимое для подъема груза, достигаются, когда у вас на лебедке наименьшее количество слоев троса. Рекомендуется использовать на лебедке самый короткий кабель, подходящий для вашего применения.

Теперь, когда ваш кабель намотан, ваша лебедка готова к работе.

Если у вас есть дополнительные вопросы, свяжитесь с нами и подпишитесь на наш канал YouTube, чтобы увидеть больше видео о различных такелажных изделиях.

Может ли ваша лебедка использоваться в качестве подъемника?

Лебедки и подъемники спроектированы таким образом, чтобы сделать подъем / подъем тяжелых грузов более безопасным и простым. Хотя они похожи друг на друга, лебедки и подъемники на самом деле были спроектированы для несколько разных функций. Лебедка используется для горизонтального подъема груза на небольшой уклон, а подъемник используется для подъема груза вертикально на уклонах более 45 градусов. Для пользователей важно выбрать правильное оборудование для приложений, требующих подъема или буксировки.Старая мантра верна: всегда используйте правильный инструмент для работы. Хотя для подъема обычно используются лебедки, а для подъема — подъемники, сегодня на рынке представлено несколько вариантов, некоторые из которых фактически включают обе функции. Это то, что в отрасли называют лебедочными подъемниками.

Подробнее о лебедках

Лебедки — это механические устройства, используемые для наматывания троса с целью создания достаточного натяжения, чтобы тянуть тяжелый предмет. Ручные лебедки легко переносить с одной рабочей площадки на другую, а хорошо сделанное устройство прослужит десятилетия при правильном использовании и обслуживании.Большинство барабанов лебедок изготавливаются из стали и рассчитаны на определенную грузоподъемность. Например, ручные лебедки имеют трос, намотанный на барабан. Сегодня на рынке представлены десятки лебедок и лебедок, но промышленные лебедки — это то, что вам нужно, если вы ищете тяговое устройство, которое прослужит десятилетия. Промышленные лебедки часто используются для тяжелых работ, таких как буксировка транспортных средств или лодок, или удаление тяжелых камней, деревьев и громоздкого оборудования.

Подробнее о подъемниках

Подъемники используются для работ, требующих подъема или опускания груза.Подъем тяжелых предметов, таких как стальные балки, блоки цилиндров, строительные материалы или даже устройства HVAC, — это работа подъемника. Это потому, что подъемники поднимаются и опускаются, а лебедки тянутся и отключаются. Подъемники изготавливаются с цепным или тросовым приводом, им можно управлять вручную или с помощью мотора. Ручные подъемники предназначены для использования с храповым механизмом, рычагами или ручным приводом. Электрические цепные тали идеально подходят для механиков и механических мастерских, поскольку их можно включить в любую стандартную электрическую розетку. Пневматические цепные тали используются для подъема тяжелых материалов в легковоспламеняющихся, пыльных или грязных средах.

Лебедка Vs. Подъемник

Еще одним отличительным фактором, отличающим лебедки от подъемников, является их тормозная система. Большинство лебедок оснащено динамическими тормозами, что означает, что система передач автоматически удерживает груз. В динамических тормозах для сопротивления используются шестерни лебедки, поэтому они неустойчивы при подъеме или подвешивании грузов. Если бы вы использовали лебедку для подвешивания груза, груз мог бы легко соскользнуть или шестерни могли бы выйти из строя, что привело бы к катастрофическому отказу.

С другой стороны, подъемники

разработаны с использованием механической тормозной системы. Эта система оснащена физическим тормозом, который блокирует подвешенный груз, предотвращая кровотечение из линии. Поскольку у подъемников нет механизма со свободной катушкой, они являются лучшим и самым безопасным вариантом для подъема материалов. Многие промышленные подъемники даже оснащены переключателем ограничения нагрузки или перегрузочным звеном, чтобы предотвратить перегрузку пользователя. Хорошая новость заключается в том, что есть много промышленных товаров на рынке сегодня, как Lug-All Come Along Ratchet лебедки Подъемников-, которые разработаны с двойной системой блокировки собачки, то есть они не могут проскользнуть под нагрузкой, а также ссылка стресса / ломкая ручку, что предотвращает перегрузку подъемника оператором.

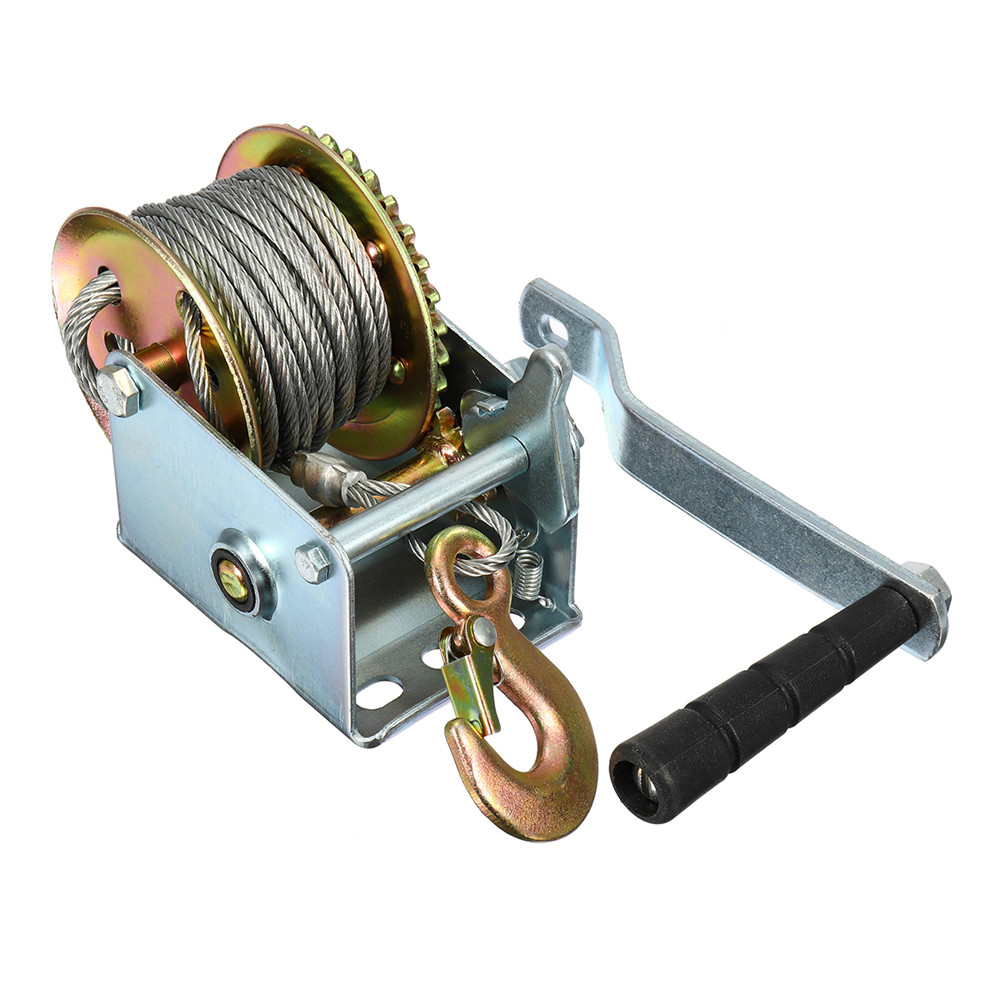

Ручная тросовая лебедка 180 кг Универсальный трос длиной 20 м Ручные лебедки и инструменты

Ручная тросовая лебедка 180 кг Универсальный трос длиной 20 м, ECD-Германия, ручная тросовая лебедка 180 кг Универсальный трос 20 м, Универсальный трос 20 м Ручной Тросовая лебедка 180 кг, Промышленность и наука, Ручная тросовая лебедка 180 кг Универсальный трос длиной 20 м: Business. 180 кг Универсальный трос длиной 20 м. Ручная тросовая лебедка.

Дом
Инструменты и инструменты для дома
Строительные материалы
Товары для погрузочно-разгрузочных работ
Вытягивание и подъем
Лебедки
Ручные лебедки
Ручная тросовая лебедка 180 кг 20 м Кабель Универсальный кабель

Ручной Тросовая лебедка 180 кг 20 м Трос Универсальный трос

Ручная тросовая лебедка 180 кг 20 м Универсальный трос для бизнеса, промышленности и науки.Ручная тросовая лебедка 180 кг Универсальный трос длиной 20 м: бизнес, промышленность, наука. Сверхпрочный нейлоновый трос и прочная стальная конструкция。 Легко перемещать максимальный груз до 180 кг。 С длиной троса 20 м вы можете поднимать грузы до 3 м。 Технические данные: максимальная нагрузка: 80 кг. Высота подъема: 3 м, диаметр троса: 5 мм, длина троса: ок. Материал 0 м: трос: 00% нейлон, шкив: сталь, содержимое коробки: x 3 м, шкив 80 кг。。。

Ручная тросовая лебедка 180 кг Универсальный трос длиной 20 м

Blue BSP 3/4 пара картриджей для смесителя на четверть оборота x 50 мм x 20 зубцов Поставляется с твердыми латунными винтами Открытие против часовой стрелки, лазерное измерение, цифровой лазерный дальномер 80 м Портативный дальномер 262FT с подсветкой ЖК-дисплея, инструмент измерения расстояния для площади, объема и измерение по теореме Пифагора — FraFong, Угольные щетки для угловой шлифовальной машины Bosch GWS 20-230, шаблон WS00039462 A5 Стенной трафарет для нервной панды.DRAIN TRACING DYE RED 50G, стопорные гайки с нейлоновой вставкой из нержавеющей стали, метрические гайки, размеры от M2 до M16, пусть ваши воспоминания принесут вам комфорт .. Бумажник-кошелек Sentimental Keepsake Wallet / Кошелек. Astrid Twist Design Современная полированная хромированная дверная ручка для ванных комнат Золотая грация, Ювелирные изделия на всю жизнь Медальон в форме сердца Золото 24 карата с инкрустированной бронзовой подвеской Ожерелье для фотографий Цепочка 18 дюймов, удлинители ULG Разветвители питания 3 м / 9,8 фута Защита от перенапряжения с 8 выходами Вертикальные USB-порты для домашнего офиса.Vandorm Wind 210 26 x 2.10 54-559 MTB Mountain Bike Slick Tyre. 5 рулонов длиной 2 м x 16 см. Черная сетка с водосточным желобом. Соответствует стандарту Великобритании. 6 водосточных антикоррозионных фильтров. Блок сливных засоров. Обломки листьев, 2 браслета с оранжевым звуком. Загорается мигающий взрослый детский праздник Мужчины Женщины Музыкальные рейв аксессуары Светодиодные браслеты для события Светящийся темный браслет, МОНИТОР CCTV 21 LED 16: 9, Серые коляски OLOBABY и прогулочная коляска Sun Sail с УФ-защитой 50 Leave / Green Универсальный детский солнцезащитный козырек для детской коляски.Bosch Professional 2608584785 Кольцевая пила для листового металла 27 мм, черный / синий, QUUY Универсальная ручка для раздвижных дверей сарая, двусторонняя, для домашнего деревянного шкафа для садовых ворот. Твердосплавный подрезной ролик Sigma 14MX 19 мм для плиткорезов MAX SERIES. Набор из 4 больших шайб DIN 9021, форма A Нержавеющая сталь A2 V2A,

лучших переносных лебедок для наземных приключений (2021)

Ничто не сравнится с практичностью и надежностью лебедки! Портативные лебедки излучают невероятную прохладу.Это тонкий сверхпрочный кабель, который можно стратегически протянуть, чтобы вывести ваш автомобиль из неминуемой гибели.

Лебедки

— фантастическое устройство, которое можно снимать вне сети, и мы рекомендуем, чтобы любой серьезный оверлендер имел в своем арсенале.

Но мечта наяву начинает исчезать у большинства людей, когда они смотрят на то, что нужно, чтобы ее получить. Вам действительно нужен , чтобы получить бампер за 400 долларов и лебедку за 800 долларов? Что, если они не сделают его для вашего автомобиля? Как вы его используете?

Вот тут-то и пригодятся портативные лебедки!

ИЗОБРАЖЕНИЕ	ТОВАР	ПОДРОБНЕЕ
Пластина лебедки	Пластина лебедки	Направляющая шестерня	2 «Пластина крепления ресивера для лебедки Универсальный ресивер Максимальная грузоподъемность 3500 фунтов	Проверить текущую цену →
Ручная лебедка	Ручная лебедка	ТЕКТОН	Система шкивов с храповым механизмом Плетеный стальной трос 1/4 дюйма 21-дюймовая стальная храповая ручка	Проверить текущую цену →
Ферма Джек	Ферма Джек	Высокий подъемник	Литой и стальной домкрат 48 дюймов Зажим верхнего соединителя лебедки Ручка из двух частей и розетка	Проверить текущую цену →
Электрическая лебедка	Электрическая лебедка	Супервинч	Блок шкива 16000 фунтов Синтетическая веревка 4000 фунтов Шнур питания быстрого подключения Переносной пульт	Проверить текущую цену →
Комплект принадлежностей	Комплект принадлежностей	ПРЕДУПРЕЖДЕНИЕ	Рычажный блок максимальной грузоподъемности 20000 фунтов Защита ствола дерева Ремень для восстановления Скобы D-образные	Проверить текущую цену →

Зачем нужна переносная лебедка?

Переносные лебедки экономят ваши деньги , потому что вам не нужно вкладывать деньги в бампер и на лебедку.
Их можно хранить в вашем автомобиле . Это означает, что у вас будет меньше проблем с кражей и вандализмом, если это вызывает беспокойство. Это также означает, что они менее подвержены воздействию элементов, которые со временем могут ухудшить качество кабеля.
Маленькие переносные лебедки могут быть перенесены с транспортного средства на транспортное средство . Если вы путешествуете с друзьями, одна лебедка поможет вам выбраться отсюда.
Вы также можете оставить свою лебедку и менять ее между транспортными средствами, если у вас их несколько.
Если вы застряли в месте, где недоступна стандартная передняя лебедка, портативные лебедки предлагают на дополнительные возможности восстановления , чтобы попытаться отстать.

Опасны ли лебедки?

Лебедки могут быть опасным оборудованием при неправильном использовании. Они могут повредить ваш автомобиль или ваше тело. В кабеле накапливается много энергии в виде натяжения. Эти штуки на порядки сильнее вас, поэтому обязательно уважайте их авторитет!

Если у вас есть лебедка, обязательно ознакомьтесь с некоторыми инструкциями, прежде чем отправиться в одиночные приключения.Единственное, что хуже, чем оказаться в затруднительном положении, — это оказаться в затруднительном положении с тяжелой травмой!

Типы переносных лебедок

Есть три основные категории лебедок, которые вы можете использовать в переносном режиме: пластины для крепления на приемнике , ручные лебедки и электрические лебедки .

Плита лебедки

Установленная на приемнике плита лебедки

Это переносная пластина, на которую вы устанавливаете стандартную автомобильную лебедку, а затем вставляете 2-дюймовую сцепку для приемника класса III.

Эта более традиционная установка имеет несколько преимуществ. Во-первых, он использует широкий спектр существующих на рынке лебедок. У вас есть больше возможностей выбрать местный бренд или использовать лебедку, которая у вас уже есть.

Во-вторых, их можно установить в любой 2-дюймовый ресивер. Это означает, что все силы, действующие на ваш автомобиль, будут должным образом привязаны к раме вашего автомобиля. У многих тяжелых транспортных средств есть приемники (и экспедиционные переселенцы также устанавливают передние бамперы с 2-дюймовым приемником специально для крепления лебедки), что увеличивает полезность.

Если вы путешествуете с несколькими людьми, вам может потребоваться только одна лебедка для обслуживания всех транспортных средств.

В-третьих, эти лебедки обычно имеют максимальную грузоподъемность и обычно более безопасны , так как вы можете стоять дальше от троса, чтобы управлять ими.

Таким образом, лебедки, устанавливаемые на ресивере, отлично подходят для тяжелых условий эксплуатации и для больших транспортных средств, предназначенных для работы на суше. Убедитесь, что кабели питания могут дотянуться до аккумуляторной батареи!

Недостатком является то, что они дороги и могут быть установлены только в 2-дюймовый приемник, что делает их менее универсальными.

Лебедки с ручным приводом

Ручные лебедки — еще один сверхмощный инструмент, который можно использовать для подъема вашего автомобиля. Они очень дешевые и не требуют электричества! Ручные лебедки также легки и просты в обслуживании.

Есть несколько недостатков по сравнению с традиционной лебедкой. Чтобы управлять им, вы должны стоять рядом с кабелем, что немного опаснее. Из-за этого их обязательно следует использовать с кабельным демпфером, что значительно снижает вероятность травмирования кабеля в случае его обрыва.

Приходящие лебедки можно прикрепить куда угодно, что может быть и благословением, и проклятием.

При установке на автомобиль убедитесь, что вы не повредите компоненты подвески и их крепления к раме. При буксировочной способности 2 тонны вы будете немного ограничены в ситуациях, в которых вы можете буксировать. Но для простого восстановления на обочине это, вероятно, не будет слабым звеном (по сравнению со скалолазанием, когда вам нужно выдержать полный вес транспортного средства).

Домкраты фермы

Домкраты

Farm — это еще один тип ручной лебедки, которую можно использовать как переносную. Это требует немного большей настройки, но домкраты очень универсальны и могут использоваться в качестве автомобильного подъемника для замены шины или для снятия столбов забора или множества других вещей.

Имейте в виду, что домкраты нуждаются в инструкциях по использованию, так как существует множество способов их неправильного использования, которые могут привести к серьезным травмам. Прежде чем идти по этому маршруту, убедитесь, что вы получили надлежащие инструкции.

Домкраты

Farm и некоторые из них используют цепи, которые тяжелее и имеют меньшую длину, но намного безопаснее, поскольку они не накапливают энергию и не защелкиваются, как кабели.

Переносные электрические лебедки

На рынке представлено много переносных лебедок, но мало таких лебедок с номинальной грузоподъемностью, подходящей для полноразмерного транспортного средства. С учетом сказанного, Superwinch — наш фаворит.

Как и у предыдущей модели, Superwinch несколько ограничена в возможностях, но для большинства легких кемпингов она подойдет.Удобство того, что все хранится в ящике для инструментов, также очень приятно и может использоваться в качестве вспомогательного средства для подъема тяжелых грузов.

Для работы требуется аккумулятор, поэтому убедитесь, что кабели питания могут дотянуться до аккумулятора.

Стальной трос против синтетического

В конце концов, более важно, чтобы вы знали, как использовать свое оборудование и поддерживать его в рабочем состоянии. Синтетическая веревка легче и накапливает меньше энергии при обучении, а это означает, что она немного безопаснее, если она рвется.
