Доводчик двери регулировка: Как регулировать доводчик двери

Как регулировать доводчик двери

Старейшим механизмом для автоматического захлопывания дверей считается булыжник, который на веревке привязывали к дверному косяку. Позже, человечество стало использовать пружину, прикрепленную к коробу и дверному полотну.

В конструкции многих современных доводчиков также есть пружина, только теперь она функционирует плавно и контролируемо за счет специальных приспособлений. Домашнему мастеру важно знать, какие проблемы могут возникать с доводчиками и как их правильно решать.

Когда нужно регулировать дверные доводчики

Дверные доводчики – устройства, плавно закрывающие двери. Они уменьшают нагрузку на фурнитуру, увеличивают срок службы петель и самой двери. Оборудовать ими можно как входные, так и межкомнатные двери.

Профилактический осмотр и регулировку доводчика необходимо проводить пару раз в год, особенно при смене сезонов, поскольку масляная жидкость в доводчике меняет свою вязкость в зависимости от температуры окружающей среды. В результате, зимой дверь будет закрываться медленнее, а летом, наоборот, значительно быстрее.

Однако если дверь уже который раз за неделю придавила вам пальцы, ее начинает «клинить», она слишком быстро или, наоборот, медленно закрывается, значит пришло время немедленно отрегулировать дверной доводчик. Настройка доводчика двери – дело довольно-таки несложное и ее можно выполнить своими руками.

На рынке представлено огромное количество доводчиков различных производителей. Все они отличаются типом, ценой, дизайном, качеством сборки и другими функциями. Несмотря на то, что по типу установки доводчики подразделяются на накладные, напольные и скрытые, регулировка устройств очень схожа.

Процесс регулировки конструкции: 3 простых шагов

Процедура регулировка достаточно простая. Вам понадобится отвертка и небольшая обучающая инструкция.

1. Снимаем с устройства защитный кожух. Видим два регулировочных винта с цифрой 1 и 2. Винт №1 отвечает за скорость закрытия двери, винт №2 – за диапазон, в котором доводчик начинает притормаживать дверь.
2. Чтобы увеличить скорость закрытия двери винт №1 крутим по направлению часовой стрелки, чтобы уменьшить – против часовой стрелки. Помните, что категорически не рекомендуется полностью выкручивать регулировочные винты, так как за процесс юстировки отвечает гидравлический механизм, в который, под высоким давлением закачано масло. Если оно вытечет, то возвратить его обратно в домашних условиях никак не удастся.
3. Чтобы в самом конце скорость закрытия двери немного притормозить, регулируем винт №2. Замедлить скорость движения можно прокрутив винт против часовой стрелки, а увеличить – по часовой стрелке.

Играя положением винтов №1 и №2, можно запрограммировать и скорость движения двери, и момент плавного закрытия. Если у доводчика есть дополнительные функции, они регулируются специально предназначенными для них винтами.

На сайте «Замки тут» представлен богатый ассортимент доводчиков дверей от ведущих производителей. Действуют специальные сезонные предложения и дополнительные скидки. Заказывайте онлайн или звоните по телефонам, указанным на сайте – поможем с выбором!

Регулировка доводчика двери своими руками: тонкости и нюансы

Оглавление публикации:
Регулировка доводчика двери своими руками: что регулируется, а что нет
Как отрегулировать дверной доводчик: особенности настройки приспособления

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой вместе с сайтом dveridoma.net расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками фото

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

   Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

   Регулировка дверного доводчика фото

2. Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
3. Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

   Регулировка доводчиков дверей фото

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Регулировка доводчика двери своими руками: инструкция

Сегодня во многих домах входные и межкомнатные двери для удобства пользования оснащены доводчиком, но чтобы это устройство прослужило исправно не один год, его нужно периодически осматривать и ремонтировать. В этой статье мы подробно рассмотрим, как отрегулировать доводчик двери, рано или поздно эти знания обязательно вам пригодятся.

Сегодня доводчики весьма популярны и используются практически повсеместно

Виды доводчиков

Доводчик представляет собой специальное устройство, которое помогает контролировать процесс движения дверного полотна. С его помощью можно сделать закрывание более плавным и бесшумным или же резким, с сильным дохлопом. Также он способен придержать её в открытом положении при необходимости.

Чтобы лучше разобраться в принципе действия механизма, необходимо рассмотреть основные его виды, так будет проще понять, как настроить доводчик двери.

В основном используются два типа механизмов:

• кулачковый слайдовый – обеспечивает плавное скольжение, используется для дверей небольшого веса;
• зубчатый рычажный – наиболее часто используемый тип механизма, передвижение пружины осуществляется с помощью шестеренок, его можно использовать даже для тяжелых дверей с кодовым замком.

Схема конструкции доводчика с зубчатым рычажным механизмом

По способу установки доводчики можно разделить на следующие типы:

• накладные,
• напольные,
• скрытые.

Накладные

Накладные конструкции являются самыми простыми в обращении, их работу можно откорректировать с помощью нескольких клапанов или винтов, расположенных на панели короба. Количество допустимых оборотов регламентируется производителем.

Накладная модель чаще всего используется для жилых помещений

Напольные

Напольные тоже регулируются довольно просто, их отличие в том, что крепятся они не в верхней части, как предыдущий тип, а снизу. В жилых домах они применяются не слишком часто, в основном такие модели предназначены для обустройства входа в общественных заведениях и офисах.

Напольные модели часто используются для стеклянных дверей

Скрытые

Скрытые конструкции самостоятельно довольно сложно отрегулировать, так как они спрятаны внутри дверного полотна или в полу, что затрудняет доступ к ним.

Конструкция скрытых моделей предполагает встраивание доводчика в дверное полотно

Когда требуется регулировка

Регулировка доводчика двери – дело довольно простое, это легко можно сделать своими руками. Давайте рассмотрим, в каких случаях может понадобиться корректировка параметров этого устройства.

В первую очередь следует помнить, что продолжительность исправной работы любого устройства зависит от его качественного обслуживания на протяжении всего срока эксплуатации. Поэтому один-два раза в год необходимо проводить осмотр доводчика и исправлять мелкие неполадки. Особенно это актуально при смене сезонов.

Осмотр доводчика рекомендуется проводить как минимум 1-2 раза в год

Зимой и летом климатические условия разительно отличаются. Большинство доводчиков имеет масляное наполнение, а как известно, любая жидкость изменяет свое состояние в зависимости от температуры внешней среды. Так, зимой масло становится более вязким и движение двери замедляется, летом все происходит с точностью до наоборот, поэтому желательно подтянуть доводчик до необходимого уровня.

При смене сезонов года необходимо обязательно проводить регулировку доводчика

Корректировка устройств также необходима, если вы заметили какие-либо неполадки или вас просто не устраивают выставленные настройки его работы. Если доводчик начал тормозить или дверь закрывается слишком быстро и резко, рывками, долго не притягивается, все это можно попытаться исправить.

Доводчик подлежит обязательной корректировке в случае возникновения неисправностей

Немного сложнее обстоят дела в случае, если дверной доводчик вышел из строя. Тогда простая регулировка может оказаться малоэффективной и потребуется проведение дополнительных ремонтных мероприятий.

Кроме этого, знания о возможности выставления функций доводчика пригодятся при первичной установке, когда его требуется отрегулировать в соответствии с условиями использования. Реже может понадобиться временная корректировка усилий и функций изделия уже в процессе его использования.

Выбор скорости движения двери

Функций у доводчика может быть несколько. Практически каждое действие можно корректировать простым способом. Первый важный момент – регулировка скорости доводчика входной двери. Иначе говоря, от этого зависит как быстро будет открываться и закрываться дверь. Стандартные накладные модели имеют на своем корпусе два винта, первый винт как раз и отвечает за регулировку скорости, но проворачивать его можно ограниченное количество раз.

Скорость доводчика настраивается с помощью двух регулировочных винтов: 1 — скорость движения полотна, 2 — скорость дохлопа

Посредством корректировки уровня натяжения пружины вы можете как ослабить, так и сделать доводчик двери более жестким. В зависимости от направления прокрутки вы можете затянуть её или отпустить, что обеспечит более свободный ход полотна.

Обратите внимание, что для регулировки достаточно одного поворота винта, поворачивать винт два раза нельзя, иначе устройство может разгерметизироваться и вытечет масло.

Установка дохлопа

Теперь давайте разберем, как отрегулировать доводчик двери для установки дохлопа. Этот режим позволяет плавно закрывать двери, оставляя небольшой зазор перед полным захлопыванием. Также он выполняет функцию, обеспечивающую более плотное прилегание полотна к раме.

Для того чтобы выставить дохлоп, необходимо изменить положение второго винта, расположенного на корпусе доводчика. Когда до полного закрывания будет оставаться примерно 10-15 градусов, сработает замедление, а затем полотно притянется до конца. Винт регулирует скорость этого движения.

Скорость дохлопа настраивается с помощью регулировочного винта под номером 2

Открытое положение

В некоторых случаях может возникнуть необходимость удерживания двери в открытом положении на протяжении довольно длительного времени. Давайте рассмотрим, как отрегулировать доводчик, чтобы двери не захлопывались, а оставались открытыми.

Во многих моделях доводчиков для этой цели предусмотрена специальная функция «hold open». Чтобы настроить его на этот режим необходимо открыть дверь примерно на 90 градусов, а затем затянуть специальный фиксатор. После таких нехитрых манипуляций вы сможете оставлять дверь открытой при распахивании её на выставленный градус. В доводчике сработает особый фиксатор, который и будет удерживать её в таком положении столько времени, сколько потребуется. Когда будет необходимо закрыть дверь, просто потяните её на себя, и фиксация снимется. Если же распахнуть дверь не полностью, она будет двигаться так же, как и обычно, без задержки.

Дополнительные функции доводчика регулируются специально предназначенными для них винтами

Чего делать нельзя

Для того чтобы правильно отрегулировать доводчик двери необходимо также знать о возможных ограничениях, чтобы простая корректировка функций не стала для устройства фатальной.

1. Поворот винта от нулевой точки не должен быть больше двух поворотов, в противном случае может произойти утечка масла, что негативно отразиться на работе устройства;
2. Не допускаются перекосы в конструкции доводчика, иначе он может быстро выйти из строя;
3. При закрывании двери нельзя оказывать сильное давление на нее;
4. Не рекомендуется подпирать дверь в полуоткрытом положении, для этого есть специальная функция;
5. Нельзя вешать на дверь тяжелые предметы, так как это может перекосить выставленную диагональ.

Благодаря этим рекомендациям теперь вы знаете, как отрегулировать дверной доводчик, своевременная корректировка поможет продлить срок его бесперебойной работы и сохранить функциональность устройства.

Рекомендуем посмотреть видео

Регулировка усилия закрывания дверного доводчика своими руками: видео, инструкция

Дверной доводчик – устройство, действие которого направлено на тихое закрытие двери. Функционирует механизм так: к двери прикладывается физическая сила, при этом возникает импульс, который передается на устройство и действует так, что дверь открывается и закрывается без резких движений и шума. При желании создать дверной доводчик своими руками потребуются детали, назначение которых не связано с принципом действия двери.

Так выглядит дверной доводчик

Вернуться к оглавлению

Содержание материала

Типы доводчиков

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:

• мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
• дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков

Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:

• устройство с приводом и зубцами;
• применение кулачкового вала.

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

Верхний доводчик

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

1. Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
2. Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Если двери открываются от входящего человека, тогда доводчик ставится первым способом, в противном случае применим 2 метод.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.

Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Нижний доводчик

Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.

Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.

Вариант конструкции нижнего доводчика

Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.

Скрытые дверные доводчики

Механизмы полностью скрыты в дверном полотне. Есть 2 вида:

1. Петля-доводчик – по своей функциональности служит дверной петлей.
2. Скрытый верхний доводчик, врезаемый в двери.

   Конструкция скрытого дверного доводчика

Вернуться к оглавлению

Правильный выбор дверного доводчика

Прежде чем выбрать дверной механизм, требуется ознакомиться с его функциями. Принцип работы дверного доводчика заключается в тихом, плавном закрытии двери. Это отражается на таких факторах:

1. Экономия тепла в помещении.
2. Отсутствует шум при движении двери.
3. Шумоизоляция. При плотно прилегающей двери к коробке нет посторонних звуков с улицы или другой комнаты.

Принцип работы дверного доводчика

Для правильной и продолжительной работы дверного механизма требуется сделать верный выбор доводчика.
Для правильного функционирования дверного доводчика, а также его длительной эксплуатации по назначению, существует несколько правил, руководствуясь которыми можно избежать ошибок при производстве механизма или его покупке.

1. Значение имеет ширина двери. При широких дверных полотнах требуется устанавливать 2 механизма.
2. Вес двери. При монтированных тяжелых дверных полотнах требуется использовать нижние доводчики, поскольку верхние устройства не будут работать в полную мощь и есть вариант быстрого выхода из строя. Данный вид доводчика является самым надежным, если дверь мощная и имеет большой вес (300 кг).
3. Внешний вид двери. Доводчики имеют различные цветовые оттенки, а также формы. Это позволяет выбрать доводчик под внешний вид дверного проема и полотна.

Схема работы дверного доводчика

В зависимости от внешнего вида, функционирования, а также типа – доводчики имеют различную ценовую политику.

Вернуться к оглавлению

Установка дверного доводчика своими руками

Дверной доводчик можно произвести и установить, отрегулировать из разных средств. Как установить верхний доводчик?

Подробная инструкция по установке дверного доводчика

Пошаговая инструкция

1. Требуется приобрести набор доводчика. В него входят: само приспособление для двери, рычаг, элементы крепежей, макет для установки.
2. Далее, нужно чтобы дверь была закрыта. Фиксируется макет так, как указано в схеме.

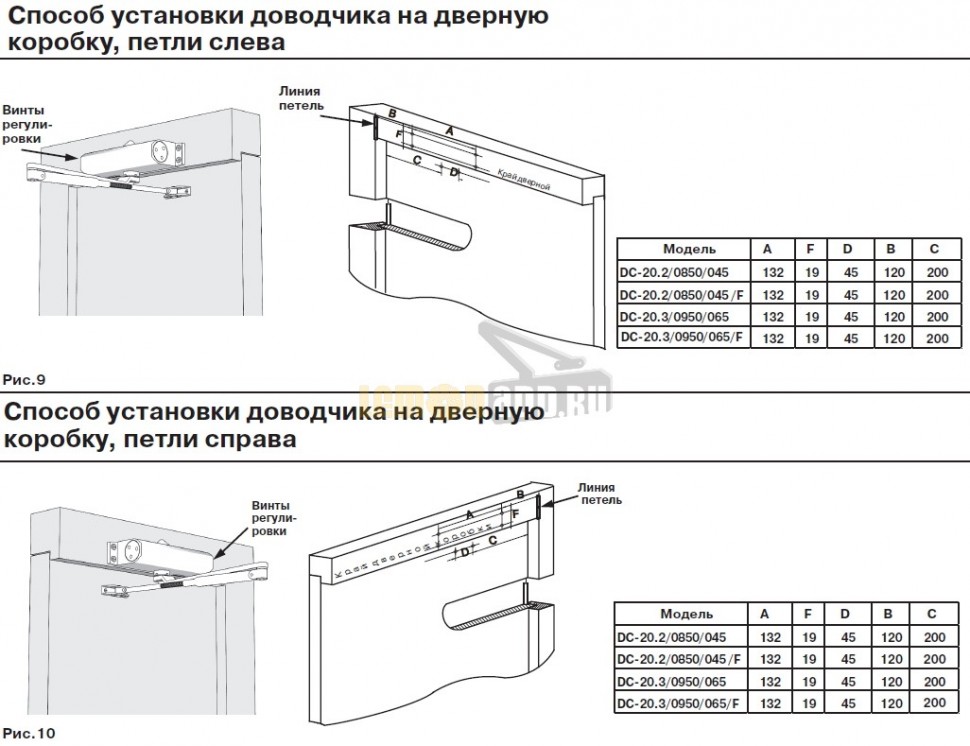

   Схема установки дверных доводчиков

3. Насквозь, через макет надо дрелью сделать отверстия в местах, указанных на макете.
4. После этого макет убирается с двери.

   Чертёж для крепления доводчика

5. К основанию (дверная коробка) необходимо прикрепить рычаг. Регулировку при этом делать не надо.
6. Механизм доводчика надо одеть на рычаг и зафиксировать винтами.

   Крепление винтами механизма доводчика

7. Теперь надо отрегулировать тягу рычага до тех пор, пока отверстия не совпадут.
8. Рычаг должен стоять под углом 90 градусов к дверной коробке.
9. Теперь можно прикрутить корпус устройства и сделать проверку работы механизма.

Если в наборе отсутствует макет, тогда в техническом паспорте указаны точные размеры и замеры, по которым можно монтировать дверной доводчик.

Вернуться к оглавлению

Регулировка дверного доводчика

После монтажа доводчика в дверь нужна проверка. В случае если дверь туго открывается, закрывается или хлопает – можно отрегулировать дверной доводчик своими руками.

На устройстве доводчика есть 2 винта. Они берут на себя основные функции по работе механизма. 1 винт – скорость при закрывании двери, 2 – регулировка плотности закрывания двери и прилегания её к раме. Если дверь хлопает, нужно отрегулировать второй винт. Его надо медленно покрутить (немного – пол-оборота), после проверить закрытие двери. Так нужно делать, пока дверь не перестанет хлопать.

Варианты регулировки дверного доводчика

Для закрытия двери немного медленней, требуется винт прокручивать по часовой стрелке, чтобы была скорость – против часовой стрелки.

Доводчик, где есть больше 2 винтов

Существуют дверные доводчики с винтами регулировки больше 2 штук. В таком случае в техническом паспорте указывается предназначение каждого винта. Кроме стандартных винтов регулировки двери (скорость и хлопок) есть еще винты, отвечающие за другие функции механизма.

Один винт служит тормозом двери при открытии. То есть открыть двери резким движением не получиться. Второй винт оставляет двери открытыми. То есть, если дверь широко распахнуть, тогда она останется в этом положении и не закроется.

Чертеж и схема для регулировки дверного доводчика

Регулировка винтов проводится также медленно и на пол-оборота.

Вернуться к оглавлению

Пружинный дверной доводчик

Использование пружины – простой вариант доводчика. Здесь есть некоторые факторы, которые будут влиять на мягкость открытия, закрытия двери. Это: длина пружины, жесткость. Пружина должна иметь эффект замедления при движении, спокойно притягивать дверь.

Схема устройства пружинного доводчика

Фиксируется пружина возле петель. Один конец требуется закрепить на коробке, а другой на полотне.

Вариант конструкции пружинного доводчика

Доводчик, сделанный из пружины своими руками, работает по принципу – при открытии двери она не дает сделать резких движений, а при закрытии пружина притягивает дверь к своему основанию.
В видео показан принцип работы пружинного дверного доводчика.

Вернуться к оглавлению

Магнитный дверной доводчик

Для магнитного доводчика нужно собрать некоторые материалы и инструменты:

Так выглядит магнитный доводчик

• шуруповерт или отвертка;
• саморезы по металлу или дереву. В зависимости от материала дверного полотна и рамы;
• клей;
• стамеска для дерева;
• пластина из тонкого, но прочного металла;
• магнит.

Для плотного закрытия двери детали требуется ставить заподлицо. До начала монтажа требуется сделать разметку, в каких местах будут находиться элементы доводчика. Магнит требуется прикрепить к дверному проему, а металлическое полотно к двери.

Пример смонтированного магнитного доводчика на двери

При закрытой двери магнит должен быть на пластине. Стамеской следует сделать выемки в дереве, на такой глубине, чтобы элементы крепления прятались. Магнит монтируется на клей, пластина крепится с помощью шурупов. После высыхания клея, можно проверить функциональность конструкции.

Регулировка доводчика двери, инструкция: советы по настройке

Доводчик является полезным механизмом, обеспечивающий надежное закрытие дверного проема. Но вскоре после приобретения, у многих покупателей возникает проблема, как отрегулировать доводчик двери. Несмотря на скромные размеры и простоту, у этого механизма предусмотрены несколько вариантов регулировки, но при этом необходимо учесть температурные условия, тип дверей, габариты дверного проема и несколько других параметров.

Устройство дверного доводчика

Механический доводчик двери – устройство, которое призвано автоматизировать процесс ее закрывания. Крепится он либо на дверном коробе, либо непосредственно на ее полотне.

Обычно бывают трех видов:

• С зубчатым приводом
• Кулачковые
• Пружинные

По сути, это простая альтернатива пружине, которая раньше использовалась на калитках. Но так как пружины производили захлопывание очень резко и быстро, то пришлось усовершенствовать их конструкцию. Доводчик, состоит из пружины, помещенной в закрытый корпус и толкающего поршня. В середине поршень соединен с зубчатым колесом, это регулируется рычагом снаружи. Поворот рычага приводит в действие колесо, которое заставляет двигаться поршень. Таким образом, осуществляется закрытие двери.

Настройка доводчика своими руками

Производители предоставляют возможность настроить минимум два-три параметра, скорость закрытия двери, задержку и дохлоп. На современных устройствах, может присутствовать функция регулирования скорости в промежутке от 80 до 90 градусов.

Перед тем приступить к установке, нужно внимательно прочитать инструкцию.

Если регулировка доводчика производится своими руками, без помощи специалиста, а в руках только схематическая инструкция, следует обратить внимание на несколько вещей:

1. Доводчики применяются для дверей разных типов – как для комнатных, так и наружных. Внутри дома допустимо настраивать его на медленный ход. Для входных дверей рекомендуется более быстрый ход, что бы исключить попадание холодного воздуха или насекомых. Не следует забывать о личных предпочтениях пользователя и сезонность.
2. Если помещением часто пользуется большим количество народа, то настроив промежуточный ход, можно обеспечить проход сразу нескольких человек. Если же задействовать специальный винтик, можно держать двери открытыми постоянно.
3. Когда регулировка доводчика двери проводится своими руками, многие часто забывают о дохлопе. Он служит для более быстрого закрытия. Следует найти оптимальную величину, при которой не будет сильного удара о косяк или резкого закрытия.

Пользователь сам выбирает параметры из диапазона, который предоставляет производитель.

Регулирование скорости

Сразу после установки своими руками, следует проверить работу дверного доводчика. Если скорость закрытия слишком быстрая, то регулировка доводчика двери позволяет ее уменьшить, для чего нужно покрутить регулировочный винт. Для уменьшения скорости, достаточно прокрутить на пол-оборота по часовой стрелке. Если же скорость медленная, все описанные действия повторяются наоборот. Регулировка производится до нахождения оптимальной скорости.

Настройка промежуточного хода

Обычно промежуточный ход настраивается в унисон основному ходу дверей, но есть и другие варианты. Например, если нужно чуть понизить скорость на половине пути, закрывающейся двери. Для это пользуются третьим регулировочным болтом. Этот болт служит для удержания дверного полотна в определенном положении. К примеру, в квартиру нужно занести больше шкафы.

Винт можно отрегулировать так, что на некоторое время дверь останется в открытом положении, и только потом начнет закрываться.

Регулировка дохлопа

Настройка дохлопа схожа с регулировкой скорости, за тем исключением, что дохлоп обеспечивает скорость, только на последних 20 – 25 сантиметрах. Ускорение дохлопа приводит, к увеличению силы удара двери о косяк. Поэтому нужно настраивать его умеренно.

Чего следует избегать, настраивая доводчик своими руками?

Существует всего одно правило, которое ни в коем случае не следует нарушать. Нельзя выкручивать регулировочные винты более, чем на два оборота. Работа практически всего механизма, происходит благодаря гидравлике. Когда регулировочные винты выкручиваются на более чем два оборота, из доводчика начинает течь масло. Масло закачивается туда под давлением, и своими руками закачать его обратно довольно проблематично.

Выкручивать регулировочные винты необходимо с осторожностью и понемногу. Прокручивание хотя бы на полтора оборота, сделает скорость закрытия очень резким.

Как быстро отрегулировать доводчик:

Советы и рекомендации

На самом деле в том, как отрегулировать доводчик, нет ничего сложного. Это достаточно простой механизм, но чтобы он всегда оставался в хорошем состоянии, следует придерживаться определенных мер и правил:

• Не следует, подпирать двери каким-либо предметом (стулом, табуреткой и т.д). Для того, чтобы зафиксировать положение, достаточно отрегулировать специальные винты.
• Следует внимательно ознакомиться с инструкцией, прежде чем приступать к регулированию дверного доводчика своими руками.
• При покупке доводчика, необходимо учитывать температурные условия, в которых он будет эксплуатироваться. Некоторые модели не подходят, для использования снаружи дома.
• При покупке напольного доводчика, следует помнить, что необходимо заранее все спланировать, так как такие устройства устанавливаются вместе с дверью.

Как правильно отрегулировать доводчик двери в подъезде

Разделы статьи:

С доводчиками дверных конструкций знакомы многие граждане. Такие механизмы устанавливаются практически на любые входные двери: в подъездах жилых домов, на складах, в административных зданиях, торговых центрах и т.д. Но непосредственно после установки и в процессе эксплуатации устройства требуют дополнительной настройки. Поэтому многих интересует, как самостоятельно, без привлечения мастера, отрегулировать доводчик двери, установленной в подъезде.

Понятие о доводчике

Дверной доводчик – это специальное приспособление, которое устанавливается на входные двери в зданиях общественного пользования для контроля их открывания/закрывания. Механизм позволяет самостоятельно закрываться дверям после их открытия человеком: он медленно и плотно притягивает дверное полотно к коробке.

Работа устройства настраивается в каждом случае индивидуально. Это зависит от места его размещения, интенсивности эксплуатации и физических нагрузок.

Например, на доводчиках дверей подъездов жилых домов и выходов из супермаркетов настраивается определенный период задержки полотна в открытом положении. Это необходимо для того, чтобы человек мог спокойно выйти или зайти в здание с занятыми руками.

В прочих местах общественного пользования с интенсивным передвижением людей на таких устройствах входных дверей увеличивается усилие, которое необходимо приложить для открытия полотна. Это позволяет предупредить преждевременный выход из строя открывающего дверного механизма, так как многие пользователи при открытии дверей, особенно когда куда-то спешат, прикладывают значительную силу.

Поэтому перед тем, как отремонтировать и самостоятельно настроить доводчик двери в своем подъезде, рекомендуется учесть все возможные нюансы в ходе эксплуатации дверной конструкции.

Разновидности изделий

Устройства автоматического закрытия входных дверей в зависимости от места монтажа подразделяются на несколько типов.

Верхний

Это классический вариант доводчиков, который монтируют сверху дверной конструкции. Один элемент изделия крепится к полотну, второй к коробке двери.

Напольный

Доводчики такого типа используются в общественных местах с повышенной проходимостью, например, в торгово-развлекательных центрах. В конструкции напольных механизмов используется скользящий стержень. Они отличаются достаточно компактными размерами, крепятся к покрытию полового основания, практически не заметны.

Скрытые

Бывают ситуации, когда закрывающее приспособление необходимо скрыть. Такие механизмы изготавливаются двух типов: со скользящим стержнем или комбинированная петля-доводчик. Первый вариант устанавливается сверху на коробы деревянных дверей. Во втором случае устройство скрывается в металлической петле двери.

Данное изделие считается самым незаметным открывающим механизмом дверной конструкции. Однако такие устройства имеют серьезные ограничения. Они не выдерживают значительные нагрузки и не долговечны. Чтобы продлить срок службы такого приспособления, необходимо уменьшать на него давление. Поэтому не рекомендуется его использовать для дверных полотен, изготовленных из тяжелых материалов.

Варианты конструкций

По типу рабочего механизма различают кулачковые и зубчатые устройства. Первые предназначены для монтажа на легкие дверные конструкции. Они обеспечивают легкое и плавное открытие двери.

Устройство зубчатого механизма доводчика входной двери подъезда отличается от кулачкового варианта наличием пружины и шестеренчатой системой. Пружина сжимается в результате сильного давления на нее при открытии двери. А когда человек отпускает полотно двери, пружина самостоятельно разжимается, закрывающий механизм приводится в действие, полотно плотно притягивается к дверной коробке.

По типу привода доводчики подразделяются на электрические, гидравлические конструкции и термоприводы. Весь механизм может быть помещен в пластиковый или стальной корпус. Также разные модели доводчиков характеризуются мощностью открытия/закрытия дверного полотна.

Способы монтажа

Перед тем, как настроить доводчик полотна входной двери в подъезде, его необходимо надежно закрепить. Существует два варианта монтажа таких устройств: классический и параллельный.

В первом случае основной механизм приспособления и штанги закрепляются на дверной коробке и полотне сверху. Для этого в необходимых местах делаются отверстия под шаблон, затем механизм фиксируется с помощью саморезов. Во втором случае параллельный рычаг фиксируется с помощью специального металлического уголка.

В зависимости от дверной конструкции и размещения петель, одновременно могут устанавливаться два автоматических закрывающих механизма, если одного для выполнения данных функций недостаточно. Но рекомендуется приобретать один более мощный доводчик.

Необходимость в регулировании механизма

После установки на дверную конструкцию доводчика осуществляется его предварительная настройка под стандартные функции. Далее в процессе эксплуатации необходимо ежемесячно проверять работу механизма и при необходимости его регулировать.

Регулировка после монтажа

Перед тем, как самостоятельно отрегулировать доводчик, установленный на коробке входной двери подъезда, необходимо изучить его конструкцию и принцип действия.

Рекомендации по настройке доводчика непосредственно после его установки:

• В первую очередь с механизма снимается декоративная крышка, которая, в зависимости от его конструкции, может находиться сбоку или с лицевой стороны;
• Под этой крышкой размещены болты регулировки механизма. В зависимости от модели их может быть от 2 до 5 штук. В комплект поставки устройства входит инструкция производителя, в которой подробно описано, какой регулировочный болт за какую опцию отвечает;
• Разобравшись с инструкцией, чтобы отрегулировать работу доводчика, необходимо поочередно поворачивать винты вправо/влево. В зависимости от типа болтов может понадобиться отвертка или специальный шестигранный ключ.

Не рекомендуется проворачивать регулировочные винты сразу на полный оборот. В современных устройствах их достаточно провернуть на пол оборота, чтобы прочувствовать существенную разницу. Также запрещается осуществлять настройку элементов доводчика, удерживая полотно дверной конструкции.

Настройка в период эксплуатации

Настройка автоматического закрывающего механизма дверного полотна осуществляется не только после его непосредственного монтажа, но и периодически в процессе эксплуатации. Любой подвижный элемент конструкции через некоторый период выходит из строя. Поэтому многих интересует, как самостоятельно без привлечения мастера регулировать доводчик двери, установленной в подъезде многоквартирного дома.

Зимой регулировку доводчика рекомендуется выполнять еженедельно. Особое внимание необходимо уделять элементам, находящимся на улице и в помещениях с резкими температурными перепадами, постоянным изменением влажности. Подвижное колено (участок соединения рычага и главного элемента доводчика) необходимо периодически очищать от загрязнений и обрабатывать машинной смазкой.

Скорость перемещения дверного полотна

Скорость закрытия полотна дверной конструкции – это одна из основных опций, для которой обязательно требуется настройка автоматического доводчика, установленного на уличные двери в подъезде.

Стандартные модели закрывающих механизмов оборудованы двумя регулировочными болтами, один из которых отвечает за скорость. Предназначение винтов подробно описано в инструкции по эксплуатации от компании-производителя. Но если она утеряна, подобрать необходимый винт можно и самостоятельно. Для этого необходимо поменять на половину оборота положение каждого винта. Прилегание дверного полотна к коробке должно происходить бесшумно.

Регулировка дохлопа

От этой опции зависит то, будет ли полотно хлопать по дверному коробу в процессе эксплуатации. Оптимальным углом остановки двери считается угол в 15 градусов.

Ослабление дверного доводчика

Если для открытия двери приходится прилагать достаточно большие усилия, значит необходимо ослабить натяжку регулировочных болтов, повернув их против часовой стрелки. После этого полотно начнет легко открываться и закрываться.

Как правильно отрегулировать своими руками доводчик, установленный на входной двери в подъезде многоквартирного дома, смотрите на видео:

инструкция как его настроить и ослабить

Разделы статьи:

Двери встречают нас в любом учреждении, будь то вход в подъезд, квартиру, комнату, административные здания или технические помещения. Иногда они поддаются нам легко и бесшумно, быстро открываются и закрываются, тогда мы их будто не замечаем, не отвлекаясь на необходимость дополнительных усилий. Но в случаи какой-либо неполадки, дискомфорт открытия двери становится весьма ощутим и только регулировка доводчика двери может помочь. Своими руками вы можете не только отрегулировать, но и установить крепежный механизм, поэтому смело беритесь за такую процедуру.

Регулировка доводчика двери производится вручную, без применения дополнительного оборудования. Вам может понадобиться, разве что, отвертка. Чаще всего саморезы, которые крепят устройство к плоскости и раме, требуют прямошлицевой отвертки.

Особенности конструкции устройства и ход выполнения регулировки

Регулировка доводчика двери невозможна без ясного представления о принципе действия механизма. Доводчик — это пружина, совмещенная с валиками и поршнями или же с шерстеренкой, укрепленной на рейке. Когда дверь открывается или закрывается, механизм приходит в действие, собирая или, наоборот, раскрывая пружину. При этом, освобождающаяся полость заполняется маслом. Совмещение гидравлики и механики дает надежный и простой прибор, который не требует дополнительного ухода, кроме бережного отношения.

Подготовительный этап

Если ваша дверь захлопывается с оглушительным стуком от сквозняка, прищемляет пальцы детям, как только они ослабляют силу, держа дверь, трудно открывается, будто заедая на одном из этапов, наступает самое время для регулировки доводчика дверей.

Как и любая работа, регулировка доводчика двери начинается с приготовления нужных материалов. Вам потребуется: отвертка, оригинальная инструкция, фото-примеры по починке и корректировке устройства, стул, на который можно встать, если рост не позволяет комфортно дотянуться до верхнего крепления.

Для начала нужно открыть короб. Это ящичек прямоугольной формы. Снять верхнюю крышку обычно не трудно, она закреплена по принципу защелкивания. Принцип устройства корпуса одинаков в любом виде доводчика, поэтому даже если ваша система выглядит как неприступная металлическая пластина, скорее всего, где-то есть незаметные швы, а все дело в умелом дизайне.

Как отрегулировать доводчик двери, подскажет принцип его действия.

Возможно, на вашем устройстве только два клапана. В этом случае, их корректировки будет достаточно. Туже или свободнее затянуть, решать вам. Если дверь с трудом поддается, нужно ослабить фиксацию, ведь это неудобно, дверь может трудно поддаваться детям, прижать домашнего питомца, создавать дополнительную нагрузку при вносе и выносе грузов. Если дверь разболталась и легко и быстро закрывается-открывается, есть риск получения удара дверью.

Устройство доводчика двери.

Регулировка доводчиков дверей должна чередоваться с тестированием результата. Для этого, дверь надо будет открыть настежь и закрыть, в начале с неким усилием, а потом — отпустив. Идеальной скоростью будет неспешное равномерное закрытие, на последнем этапе которого щеколда быстро захлопывается. Если речь идет о двери подъезда, в целях безопасности, можно увеличить скорость закрытия, чтобы никто не мог зайти в дом, последовав за жильцом.

Работа с винтами

Примерно представляя, какого результата вы хотите добиться, вы готовы узнать, как отрегулировать доводчик двери. На инструкции, прилагаемой производителем, обычно обозначены два винта, которые и отвечают за скорость закрытия двери.

Им присвоена нумерация 1 и 2, поэтому вы легко определите их на доводчике. Их можно поворачивать по и против часовой стрелки. Важно помнить, что поворот более чем в два оборота любого из винтов может грозить поломкой. Первый такой винт (или клапан) отвечает за распахивание двери от 15 до 180 градусов, второй выступает в роли доводчика, то есть, регулирует скорость движения двери в диапазоне от 0 до 15 градусов и обеспечивает надежное закрытие на щеколду или кодовый замок. Поворот каждой из таких гаек-винтов отражается на свойствах двери.

В некоторых моделях регулировки доводчика двери могут быть еще филиграней.  Это происходит в том случае, если настройка доводчика позволяет двери разграничить углы открытия более тщательно.

Дополнительные функции

Ветровой тормоз, обозначаемый как BC (Back check), предотвращает удар двери при развороте на 180 градусов. Он отвечает за регулировку доводчика дверей на этапе от 70 до 180 градусов, затормаживая скорость закрытия.

Функция замедленного закрывания DA (Delay action) позволяет предотвратить сильный напор двери на участке от 180 до 70 градусов, позволяя человеку спокойно пройти в дверь, после ее открытия не прилагая дополнительных усилий.

Дополнительные функции.

Функция Hold Open позволяет зафиксировать дверь в открытом положении. Для этого нужно будет лишь открыть ее настежь. Чтобы закрыть дверь, нужно будет только с усилием потянуть ее на себя.

Для первых двух функций предусмотрены отдельные винты, которые выглядят, как основные. Настроить доводчик усовершенствованной двери можно такой же отверткой, что используется и для обычного устройства.

Чаще всего, замедлитель закрывания расположен рядом с двумя основными клапанами, а ВС отдельно, на той же плоскости.

До того, как регулировать доводчик двери можно посмотреть видео, но с такой работой справится даже ребенок. Поворот по часовой стрелке повышает скорость захлопывания, против часовой — уменьшает. Это правило действует для всех винтов, имеющихся у доводчика, как и у «скользящего», так и в системе «рычага».

Выверенное положение всех клапанов приведет к безупречному режиму работы двери. Надежность, которой будет обладать доводчик двери, может гарантировать регулировка на несколько месяцев вперед. Тонкость в том, что зимой и летом различные температурные режимы эксплуатации, и масло внутри механизма может по-разному влиять на скорость сжатия пружины. Ввиду этого, лучше подтягивать винты хотя бы два раза в год, после зимы и после лета. Если характеристики закрытия двери меняются после зимы, не стоит расстраиваться, это нормально, главное — вовремя вернуть фактические свойства двери на должный уровень.

О том, как отрегулировать доводчик двери подробно рассказывается на видео, представленном в нашей статье. Там поэтапно описывается процесс работы, благодаря чему даже человек, далекий от строительства и ремесел, сможет подкорректировать такие детали в своем доме.

Простота действия

Есть ряд полезных советов, как сохранить механизм и не регулировать доводчик дверей в будущем. В первую очередь, не нужно нагружать механизм — не давайте детям кататься на двери, не вешайте на нее тяжелые предметы. Во-вторых, не нажимайте с силой на нее при открытии. В-третьих, выбирайте доводчик, подходящий по параметрам вашей двери.

Подсказать, как своими руками регулировать доводчик дверей может наша статья, а также фото и видео материалы. Здесь не нужна сила, достаточно сноровки, поэтому с такой работой может справиться и женщина, и подросток. Не зная, как отрегулировать доводчик вашей или общественной входной двери, не отчаивайтесь, просто представьте, хотели вы бы ускорить закрывание из самого широкого положения, или же лишь захлопывание на расстоянии ладони. За пару секунд можно понять, как увеличить сопротивление двери и как его ослабить. Любой доводчик двери легко поддается регулировке и может быть сломан, только если сила натяжения превышает его технические возможности. В этом случае вы увидите подтек масла, и это будет означать, что устройство придется менять. После окончания работ, не забудьте вернуть на место крышку и проверить работу двери еще раз.

Что делать, если ничего не получается?

Случается, что проводится регулировка доводчика двери с хорошей информационной подготовкой, инструкция находится под рукой, но все же результата не удается добиться.

Ассортимент современных доводчиков весьма разнообразен.

В этом случае, дело в неправильном выборе этой детали, особенно для тяжелых металлических дверей подъездов. Скорее всего, индекс европейского стандарта не совпадает с весом или шириной двери, неправильно приделан уголок для крепления, или же смещены отверстия для саморезов, на которых держится доводчик.

В этом случае вопрос, как отрегулировать доводчик , не верен, так как нужно менять двери домофона, или, что более вероятно, снимать доводчик и врезать новый, более мощный. Также следует обратить внимание на рычаг, он должен быть перпендикулярен плоскости двери. Если он смещен, возможно, нужно переместить одно из звеньев доводчика. Приобретая доводчики дверей, знайте, что регулировка — это просто, особенно если не потерялась инструкция.

Как отрегулировать стандартный дверной доводчик за 6 шагов

Если вы изо всех сил пытаетесь открыть дверь или ваша дверь открывается слишком быстро или медленно, возможно, пришло время отрегулировать дверной доводчик. Если у вас есть подходящий инструмент для доводчика (отвертка, шестигранный ключ или небольшой гаечный ключ) и есть немного времени, чтобы проверять свою работу, эти шесть шагов могут помочь вам успешно отрегулировать большинство дверных доводчиков.

Доводчик — это устройство, прикрепленное к верхней части двери для регулирования и управления работой двери, оно может быть механическим (гидравлическим) или электромагнитным.

На большинстве стандартных доводчиков есть три регулируемых гидравлических клапана, которые работают вместе, чтобы обеспечить плавное закрывание двери:
• Обратный контроль: Дополнительная функция в гидравлических доводчиках, которая предотвращает слишком быстрое открывание двери и удары о стену или другие объекты. Поворот открывания замедляется до определенной степени и контролирует скорость двери в течение баланса цикла ее открывания. Обычно это клапан, расположенный отдельно от петель.
• Размах (основная скорость) : Перемещение двери из открытого положения в точку, в которой она находится в нескольких дюймах от точки фиксации (12 градусов до фиксации). Обычно это клапан, расположенный посередине.
• Скорость запирания : Скорость закрывания доводчика, который срабатывает за последние несколько дюймов до того, как дверь достигнет точки запирания. Обычно это ближайший к петле клапан, расположенный рядом с проходом.

Если в какой-либо момент вы обнаружите масло в крышке или утечку из корпуса доводчика, это означает, что уплотнения сломаны и вам необходимо заменить доводчик двери.

Шаг 1: Снимите крышку

Если вы не видите регулирующих клапанов, значит, у доводчика есть крышка, которую необходимо снять. Если застежки есть, ослабьте их и снимите крышку. Если застежек нет, крышка удерживается натяжением и ее можно просто стянуть. Теперь вы должны увидеть регулирующие клапаны.

Шаг 2: Закройте все клапаны

Закройте три гидравлических клапана, повернув их по часовой стрелке до упора.

Шаг 3. Отрегулируйте обратную проверку

Марка 1.25–1,5 оборота против часовой стрелки и откройте дверцу, чтобы убедиться, что она доходит до устойчивой и резкой остановки. Примерно при 75 градусах дверь должна начать замедляться, чтобы она не ударилась о поверхность позади и не была захвачена ветром. При повороте клапана против часовой стрелки дверь открывается шире.

Шаг 4: Отрегулируйте скорость развертки / основную скорость

Сделайте 1,5-2 оборота против часовой стрелки, чтобы отрегулировать скорость закрывания двери. Поворот клапана по часовой стрелке снижает скорость закрытия.

Шаг 5: Отрегулируйте скорость фиксации

Марка 1.5–2 оборота против часовой стрелки для достижения желаемой скорости фиксации. Правильная скорость фиксации зависит от ситуации. Если это внешняя дверь, вы можете увеличить скорость защелки (против часовой стрелки), чтобы она закрывалась немного быстрее. Если это офисная дверь, вы можете замедлить ее (по часовой стрелке), чтобы она не хлопала.

Шаг 6: Проверьте дверь

Откройте и закройте дверь несколько раз, чтобы проверить настройки и внести необходимые изменения. Не забывайте вносить небольшие корректировки за раз; даже восьмая часть оборота может иметь большое значение! Поверните клапаны по часовой стрелке, чтобы уменьшить скорость доводчика, и против часовой стрелки, чтобы увеличить скорость.Чтобы увидеть этот процесс в действии, посмотрите видео ниже.

Кроме того, существуют важные требования к ADA, противопожарной двери и безопасности жизни, которые вы должны учитывать при работе с дверными доводчиками, такие как сила и скорость закрытия. Мы здесь, чтобы помочь! Наша команда экспертов может ответить на ваши вопросы, чтобы помочь удовлетворить эти требования.

Свяжитесь с нами сегодня и позвольте нам помочь вам с вашим следующим проектом.

Как отрегулировать дверь ближе, чтобы избежать захлопывания

Если у вас когда-либо возникали проблемы с доводчиком, вы знаете, что он может создать множество проблем в вашем коммерческом или жилом доме.Если ваша дверь хлопает слишком сильно, это может вызвать чрезмерный износ вашей двери и привести к травмам из-за того, что дверь ударит людей.
Если ваша дверь закрывается недостаточно сильно, это может создать проблемы с безопасностью, поскольку ваша дверь не полностью запирается при закрытии.

Однако не для каждой проблемы с доводчиком требуется профессиональный визит. У большинства дверных доводчиков есть регулировки, которые могут быть выполнены с помощью нескольких основных инструментов, которые могут быстро и легко решить возникшую у вас проблему, прежде чем вам придется платить технику для обслуживания двери.Вот несколько простых советов, которые следует помнить при настройке доводчика двери.

Есть 4 области, которые вы можете настроить на доводчике, в зависимости от вашей модели:

1. Обратный контроль (последние 5-15 градусов открывания двери)
2. Скорость поворота (от открытого положения до последних 5-15 градусов во время закрывания)
3. Скорость фиксации (последние 5-15 градусов двери закрытие)
4. Сила пружины (сила или сопротивление дверного доводчика)

Необходимых инструментов:

1.Шестигранный ключ
2. Отвертка

Перед выполнением любых регулировок убедитесь, что дверца закрыта и доводчик находится в «нерабочем» состоянии. Сняв крышку с доводчика, найдите нужные регулировочные винты. Обычно вы можете найти индикаторы на доводчике, которые скажут вам, какая регулировка относится к каждому винту; иногда на самом доводчике есть диаграмма, которая поможет вам их идентифицировать. Если ничего не помогает, вы можете обратиться за помощью к руководству по доводчику.

После того, как вы определили, какие винты необходимо повернуть для регулировки, поверните свой шестигранный ключ внутри винта вправо или влево по мере необходимости. Имейте в виду, что немного важнее; используйте 1/8 оборота для регулировки и периодически проверяйте дверь, чтобы убедиться, что регулировка удовлетворительна.

Если у вас есть другие вопросы, или если ваш доводчик все еще вызывает проблемы после регулировки, свяжитесь с нами, и мы поможем вам решить вашу проблему.

Как сделать регулировку двери ближе

Большинство дверных доводчиков поставляются с завода предварительно настроенными на наиболее распространенные настройки в соответствии с тем, что было заказано.После установки доводчика могут потребоваться дополнительные регулировки для правильной работы отверстия. В этом посте мы рассмотрим некоторые общие настройки доводчика, которые помогут обеспечить правильное закрытие двери.

Зоны управления доводчиком дверей

Вот схема, показывающая основные зоны управления, которыми можно управлять с помощью доводчика.

Более подробные настройки, о которых мы поговорим, не будут включать зону управления отложенным действием.Отложенное действие является необязательным для некоторых дверных доводчиков при заказе, но обычно не включается.

Клапаны регулировки дверного доводчика

В зависимости от типа дверного доводчика, который вы установили, регулирующие клапаны доводчика будут расположены в разных местах на корпусе дверного доводчика. Регулирующие клапаны обычно расположены в доступном месте, чтобы доводчик двери можно было отрегулировать после того, как он уже был установлен. Вот несколько примеров:

Как видите, есть некоторые корпуса доводчиков с клапанами наверху, спереди или по бокам корпуса доводчика.Для поворота регулирующих клапанов требуется шестигранный ключ для винтов или иногда отвертка. Обязательно ознакомьтесь с более подробными инструкциями, чтобы узнать, что необходимо для регулировки.

Доводчики скрытого монтажа часто имеют регулировочные винты, видимые, даже если корпус доводчика скрыт в раме, двери или в полу.

Скрытый доводчик

Регулировка двери ближе

После того, как вы определите местонахождение клапанов, вам необходимо убедиться, что вы настраиваете правильный клапан и поворачиваете его в правильном направлении.

ВНИМАНИЕ! СЛИШКОМ ОТКРЫТИЕ РЕГУЛИРУЮЩИХ КЛАПАНОВ МОЖЕТ ПРИВЕСТИ К БЛИЖАЙШЕЙ УТЕЧКЕ, ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА. ВНИМАТЕЛЬНО СОБЛЮДАЙТЕ ВСЕ ИНСТРУКЦИИ, ПРЕДОСТАВЛЯЕМЫЕ С БЛИЖЕНЫМ.

Затягивание клапанов обычно снижает скорость каждой зоны управления, тогда как ослабление клапанов увеличивает скорость каждой зоны управления. Затягивание силы пружины увеличит общую скорость доводчика, а ослабление уменьшит общую скорость доводчика.Обычно поворот клапана по часовой стрелке приводит к его затяжке, а поворот против часовой стрелки — к ослаблению.

Регулировки часто не требуют большого поворота для значительного изменения скоростей зоны контроля.

Не поворачивайте клапаны слишком сильно при регулировке. Даже небольшие четверть оборота клапана могут иметь большое значение.

Если клапан ослаблен слишком сильно, это может привести к утечке дверного доводчика и нарушению его работы.Скорее всего, это потребует замены корпуса доводчика. Если вы неправильно отрегулировали клапаны дверных доводчиков, на это не распространяется гарантия завода-изготовителя.

Регулировка стопорной гайки

Когда дверной доводчик имеет рычаг удержания в открытом положении с помощью фрикционной гайки, доводчик можно отрегулировать так, чтобы он оставался открытым со степенью открытия, определяемой установщиком. При отгрузке с завода по умолчанию обычно устанавливается значение удержания в открытом положении на 90 градусов.

Чтобы отрегулировать фиксирующую гайку, ослабьте гайку и затем откройте дверцу в желаемое фиксирующее положение.Здесь вы надежно затянете фиксирующую гайку. Некоторые стили удержания открытой руки потребуют немного других настроек.

Важно следовать инструкциям, прилагаемым к установленному вами доводчику. Это сообщение в блоге служит введением в клапаны доводчиков дверей и возможность управлять открыванием с помощью регулировок доводчиков, доступных на большинстве коммерческих доводчиков.

Как отрегулировать доводчик двери

Как отрегулировать скорость доводчика двери

Регулировка доводчика двери для поверхностного монтажа

Гидравлический доводчик двери — это механическое устройство, которое автоматически закрывает дверь с помощью пружин и системы камер, заполненных гидравлической жидкостью, для управления движением / скоростью двери.Наиболее распространенные регулировки доводчика двери:

• Скорость закрывания (или «развертки») — регулировка скорости закрывания двери.
• Скорость защелкивания — последние несколько дюймов дверного замка для правильного закрытия. Клиенты часто называют это давлением доводчика двери, поскольку именно регулировка обеспечивает удержание двери закрытой.
• Некоторые модели доводчиков дверей с гидравлическим приводом также позволяют регулировать обратный ход. Дверной доводчик BC (или B ack C heck) означает реакцию двери при полном открытии — величину сопротивления при открытии двери после определенной точки.Иногда мы слышим, как клиенты говорят, что дверь трудно открыть или что они хотят, чтобы мы отрегулировали натяжение дверного доводчика, в этих случаях они часто имеют в виду обратную проверку.
• Вы также можете настроить задержку срабатывания двери. Когда дверь открыта, задержанное действие — это время задержки, которое установлено для удержания двери открытой в течение некоторого времени (примерно до 30 секунд), прежде чем она продолжит закрытие, в зависимости от установленной скорости развертки.

Вы можете отрегулировать автоматический доводчик двери, используя только лестницу и соответствующий инструмент (отвертку, шестигранный ключ или небольшой гаечный ключ), сделав небольшие повороты — менее 1/4 оборота — одного из регулировочных винтов.Эти винты будут контролировать скорость закрывания двери, задержку двери и скорость запирания двери. Поворот против часовой стрелки увеличивает скорость / силу закрывания двери, по часовой стрелке уменьшает или замедляет дверь. Поверните винт, проверьте дверь и повторите.

Правильно отрегулированный дверной доводчик помогает гарантировать, что гидравлический дверной доводчик прослужит дольше, а также что сама дверь прослужит дольше (неправильно установленный или неисправный доводчик отрицательно повлияет на дверь и / или ее обрамление). Это также гарантирует, что вы соблюдаете кодекс, ограничивая ответственность вашей компании по искам о возмещении ущерба.

В этой статье объясняется, как отрегулировать дверной доводчик, если вам нужно предотвратить хлопанье двери или у вас есть другие проблемы с закрыванием двери. Если после прочтения этой статьи вы не почувствуете себя комфортно, регулируя доводчик двери, вы сможете лучше рассказать своему местному слесарю о проблемах, которые у вас возникают, и о том, какую услугу вы запрашиваете.

ВНИМАНИЕ: Неправильная регулировка гидравлического доводчика двери может быть опасной и причинить серьезный вред.Мы видели, как детали дверных доводчиков застревают в стенах. Пытайтесь внести все изменения на свой страх и риск. Если у вас есть какие-либо проблемы, наймите слесаря ​​в вашем городе.

Перейти к:

Быстрые ответы на вопросы о регулировке доводчика

Да, ты можешь. Но вам нужно быть осторожным, поскольку неправильное выполнение может привести к серьезным повреждениям.

Наиболее распространенные настройки — это скорость поворота закрытия, скорость фиксации и задержка закрытия

Обычно.Если дверной доводчик правильно подобран по размеру и не поврежден, регулировка может помочь двери правильно закрываться. Мы покажем вам, что искать.

Что нужно знать, прежде чем пытаться отрегулировать доводчик

Дверные доводчики работают за счет уравновешивания двух сил. Первая сила — это пружина, которая хочет вернуть дверь в закрытое положение. Само по себе это достигает цели, однако само по себе это также привело бы к тому, что дверь врезалась в раму с чрезмерной силой, что привело к повреждению двери, рамы или любых пальцев, которые могут быть на пути!

Внутри дверного доводчика

Чтобы уравновесить эту силу и предотвратить захлопывание дверного доводчика, используется система гидравлики.

Внутри доводчика находятся камеры, заполненные маслянистой жидкостью. Когда дверь открывается, открывается обратный клапан, и жидкость устремляется в дальнюю камеру практически без сопротивления. Очень быстро.

Но для того, чтобы дверь закрылась, жидкость должна вернуться в исходную камеру. Первоначальный обратный клапан не позволит жидкости вернуться обратно в том виде, в котором она поступила; вместо этого жидкость должна проходить через ограниченные камеры или трубки с гораздо меньшими отверстиями. Ограничение обратного потока таким образом замедляет движение жидкости и, таким образом, снижает скорость закрывания двери, позволяя ей закрываться со скоростью, которая является гораздо более деликатной для всего дверного узла.

Таким образом, чтобы отрегулировать скорость закрытия дверцы, вы будете регулировать, насколько быстро жидкость может вернуться в исходную камеру.

Этот основной метод используется в дверных доводчиках более 100 лет. Хотя это простая концепция, различные адаптации принципов позволяют использовать дополнительные функции дверных доводчиков, которые используются в различных приложениях. Независимо от того, есть ли у вас очень простая или очень сложная модель, они разработаны таким образом, чтобы вы могли настроить доводчик для оптимальной работы.

Доступ к регулировочным винтам для типов дверных доводчиков

Дверной доводчик для поверхностного монтажа Наиболее распространенные дверные доводчики устанавливаются на поверхность. Эти доводчики не требуют специальной подготовки двери для установки. Они бывают разных конфигураций, подходящих для большинства применений, где требуется самозакрывающаяся дверь. Если вам нужно отрегулировать настройки дверного доводчика, это замечательно, потому что доступ к регулировочным клапанам проще.

Второй распространенный тип — скрытый доводчик.Корпус этих доводчиков спрятан в «кармане» в верхней части дверной коробки (или внутри самой двери). Обычно они незаметны для глаз, поэтому не отвлекают от эстетики «чистых линий», которая желательна на современных рабочих местах.

Доводчик для скрытых дверей в нашем магазине замков в Скоттсдейле Доводчики скрытого монтажа также используются для дверей, которые распахиваются в обоих направлениях, что невозможно с доводчиками для поверхностного монтажа. Скрытые доводчики отлично подходят для дверей с интенсивным движением, таких как входы в магазины, и там очень часто встречаются.Регулировка доводчика двери для них может быть более сложной, так как винты регулировочного клапана должны быть открыты.

Существуют также напольные доводчики дверей и доводчики с приводом от петель, но они редко встречаются в типичных коммерческих зданиях и также могут быть более сложными, требуя надлежащего обслуживания местного слесаря.

Размер является важным фактором дверных доводчиков. Их размер от 1 до 6. Какой размер дверного доводчика у вас есть / нужен, зависит от того, какое усилие прикладывает основная пружина, чтобы закрыть дверь.Он основан на размере и весе двери. Размер 1 предназначен для самых легких дверей, размер 6 — для самых тяжелых.

Справка по регулировке доводчика двери — нужно ли заменить доводчик

Перед тем, как производить какие-либо регулировки доводчика, рекомендуется проверить дверной доводчик на предмет других проблем, которые могут быть либо основной проблемой, либо указывать на то, что обслуживания недостаточно для корректировки скорости закрывания двери.

Утечка масла в доводчике двери В первую очередь следует обратить внимание на наличие видимых утечек масла или масляных пятен вокруг того места, где находится доводчик.Если вы видите масло, не нужно идти дальше. Протекающий доводчик необходимо заменить, а не отрегулировать.

Иногда вы можете легко увидеть масло (как на фото), но для более темных дверей из дюронотического стекла будет трудно обнаружить пятно.

Если у вас есть навыки обращения с инструментами, вы, вероятно, сможете самостоятельно заменить протекающий дверной доводчик для поверхностного монтажа. Вы можете найти много коммерческих дверных доводчиков на Amazon по хорошим ценам.

Если вам не нужен товар промышленного уровня или вам просто нужно что-то для легкой межкомнатной двери, в Home Depot сложно превзойти цены на доводчики.

Закрытые дверные доводчики должны заменяться только квалифицированными лицензированными слесарями по замкам.

Если снаружи нет видимых признаков, осмотрите внутреннюю часть на предмет утечки.

Накладные дверные доводчики имеют пластиковую или металлическую крышку, которая удерживается только за счет натяжения. Если вы не видите на этой крышке явных застежек, ее можно просто снять. Если у него есть застежки, вам потребуется лишь ослабить их, чтобы крышка могла соскользнуть.Довольно часто крышка отсутствует, что избавляет вас от этого шага.

Доводчики скрытого монтажа труднее выявить. В типичной входной двери магазина с алюминиевой рамкой мастер-мастер или установщик дверей должен обнажить регулировочные винты, просверлив отверстия в верхней пластине дверной коробки, чтобы вы могли регулировать доводчик, не снимая пластину. Иногда этого не делалось. Даже если бы это было так, вы не сможете внимательно рассмотреть его, чтобы проверить наличие признаков повреждения.

Крышку для доводчиков скрытого монтажа обычно можно снять парой винтов, но иногда требуется снять дверцу, чтобы снять эту пластину.

Если вы способны выполнить эту работу самостоятельно:

• Снимите пластину, чтобы проверить корпус доводчика двери на герметичность (см. Ниже),
• Если регулировочные отверстия не были просверлены во время первоначальной установки, измерьте расположение регулировочных винтов и просверлите отверстия в верхней пластине, чтобы сделать их доступными.
• Замените пластину (и, если необходимо, дверцу), и вы сможете получить доступ к этим регулировкам, установив дверную пластину на место.

Иногда скрытые дверные доводчики могут быть немного сложными, если вы вместо этого захотите нанять профессионального слесаря-слесаря.Но если вы готовы принять вызов, возможно, вы сможете сэкономить, решив его самостоятельно.

На что обращать внимание при осмотре доводчика двери

Основная причина разоблачения поближе — проверка на утечки. Уплотнения вокруг регулировочных винтов и интерфейса доводчика (уплотнение шпинделя) могут выйти из строя из-за возраста, ржавчины и погодных условий.

Утечка масляной жидкости из доводчика означает только одно: пора заменить доводчик. Попытки починить утечку масла в доводчике двери в лучшем случае бесполезны, а в худшем — бесполезны.Вы можете решить проблему на короткое время, но она будет возвращаться снова и снова и может выйти из строя во время использования, что может быть опасно, и ваша компания будет нести ответственность. Кроме того, это трудозатратно, поэтому в конце концов его просто дешевле заменить.

Вы, вероятно, сможете заменить протекающий дверной доводчик для поверхностного монтажа, особенно если вы заказываете ту же модель, чтобы существующие отверстия совпадали с новым устройством. Вы можете найти множество дверных доводчиков на Amazon по хорошим ценам.

Лучший ответ на вопрос «Как исправить протекающий доводчик?» заменить его. Очень часто, если ваша проблема — «, как не дать моей двери хлопнуть », скорее всего, это связано с утечкой масла из доводчика двери.

Также необходимо проверить ослабленные винты или болты на рычаге доводчика двери или сломанные компоненты в узле рычага. Узлы рычагов обычно доступны для замены, если дверной доводчик этого типа еще доступен.

Незакрепленные компоненты изнашиваются быстрее и / или не работают должным образом, поэтому проверка того, что все правильно собрано, может решить многие проблемы — иногда вам вообще не нужно регулировать доводчик двери, если затягивание незакрепленных компонентов решает вопрос о том, как починить доводчик!

Регулировка приближения двери — Регулировка поворота и защелки

Регулировка доводчика двери, которую можно сделать Большинство людей даже не думают о работе доводчика — до тех пор, пока он не перестанет работать должным образом.

Две основные проблемы с закрытием двери: либо дверь захлопывается, либо дверь закрывается не полностью. Если доводчик в остальном исправен, то эти проблемы можно решить с помощью регулировки двух клапанов, клапана скорости поворота и клапана скорости защелки.

Типичные регулировочные винты

В большинстве случаев они обозначены на доводчике буквами или цифрами. В Соединенных Штатах клапан скорости развертки будет помечен буквой «C» (для «закрытия») или «S» (для «развертки»).Клапан-защелка будет отмечен буквой «L». В европейских моделях клапан скорости поворота будет иметь маркировку «1», а клапан-фиксатор — «2».

Перед выполнением любых регулировок следует обратить внимание на одну ОЧЕНЬ важную вещь: НИ ПРИ КАКИХ-ЛИБО ОБСТОЯТЕЛЬСТВАХ ПОЛНОСТЬЮ ОТКРУЧИВАТЬ ЭТИ ВИНТЫ КЛАПАНА. Поступая таким образом, вы позволяете жидкости внутри стекать на вас, разрушая ваш дверной доводчик, вашу одежду и любые ковровые покрытия поблизости или другие пористые поверхности.

Требуется очень небольшая регулировка (1/8 оборота за раз), чтобы существенно повлиять на работу доводчика двери, поэтому нет необходимости делать какие-либо большие повороты, которые могли бы позволить этим (или другим регулировочным) клапанам выйти.

Когда дверь находится в закрытом положении, используйте отвертку или шестигранный ключ (шестигранный ключ), чтобы полностью закрыть эти два клапана, повернув их по часовой стрелке. Для этого НЕ нужно применять чрезмерную силу. Когда он перестанет вращаться, этого будет достаточно. Чрезмерное затягивание этих винтов может повредить уплотнения доводчика двери и вызвать утечки. Если при открытии двери у вас не будет доступа к этим точкам, то поверните их на 1/4 оборота против часовой стрелки, чтобы убедиться, что хотя бы немного жидкости может пройти через них и позволить двери закрываться, чтобы вы могли может внести любые дополнительные необходимые корректировки.

В идеале открытая дверь должна закрываться через 7–9 секунд (это время может регулироваться местными строительными нормами; всегда уточняйте в местных руководящих органах нормативные акты, чтобы убедиться, что вы вносите изменения в соответствии с нормативными требованиями в вашем регионе).

Этого можно добиться, сделав небольшие (на 1/8 оборота против часовой стрелки) регулировку подметальных и запорных клапанов. Первоначально обе эти регулировки могут быть выполнены одинаково, и это обеспечит плавное закрытие всей двери.Проверяйте дверь после каждой регулировки.

Иногда, однако, дверь может не запираться должным образом при закрытии, поэтому скорость защелкивания можно отрегулировать немного быстрее, чтобы обеспечить правильное закрытие защелки. Этот клапан воздействует на дверь только тогда, когда она закрывается в последний момент (обычно 10-20 градусов). Входные двери вестибюлей, ветреные зоны или разница в давлении воздуха между зданиями и снаружи также являются причинами, по которым вам может потребоваться регулировка настроек доводчика, чтобы дверь всегда закрывалась должным образом.

После того, как ваша дверь закрывается должным образом, вы захотите проверить ее несколько раз, даже 10 раз, чтобы убедиться, что она каждый раз правильно закрывается. Если да, то, вероятно, так будет и дальше.

Если после пары попыток «отрегулировать доводчик» он по-прежнему не работает стабильно, то с доводчиком могут быть другие проблемы, которые нельзя решить с помощью регулировок. Как правило, его необходимо заменить, так как ремонт МОЖЕТ быть возможным, но это будет трудозатратным, что делает замену более экономичным решением.Если вы сомневаетесь, вы всегда можете попросить хорошего слесаря ​​по замкам помочь вам сделать эти решения.

Регулировка доводчика других дверей

Почти все дверные доводчики имеют два вышеуказанных регулирующих гидравлических клапана, но некоторые имеют дополнительные функции, которые можно регулировать аналогичным образом.

Обратный клапан, если он присутствует, обычно устанавливается отдельно от первых двух обсуждаемых и может быть помечен буквой «B» или «BC». Эта регулировка используется для предотвращения слишком полного или слишком быстрого открывания двери.Это заставляет доводчик замедляться после открытия более чем на 80 градусов, чтобы предотвратить врезание двери в стену или другое препятствие. Вращение винта клапана по часовой стрелке затруднит полное открытие двери, а вращение против часовой стрелки позволит ей полностью открыться легче.

Другой клапан, который может быть представлен, — это клапан с задержкой действия. Этот клапан позволяет двери оставаться открытой до 30 секунд, чтобы дать время человеку с ограниченными физическими возможностями, чтобы пройти через дверь, прежде чем она закроется.При повороте по часовой стрелке он дольше остается открытым, а при повороте против часовой стрелки — быстрее.

Возможные регулировки дверного доводчика

Иногда людям или компаниям необходимо знать, как держать дверь открытой. Некоторые производители дверных доводчиков используют эту опцию как нерегулируемую настройку, называемую «Hold Open» (HO). Конструкция HO должна удерживать дверь открытой, просто открывая дверь достаточно широко.

С другой стороны, дверные доводчики

Non-Hold Open (NHO) не удерживают дверь открытой, и вам нужно удерживать ее открытой с помощью какого-либо предмета.Если у вас есть доводчик NHO, вы можете заменить его на дверной доводчик, если вы хотите, чтобы дверь оставалась открытой после полного открытия.

У некоторых доводчиков есть регулировочная гайка, расположенная на рычаге доводчика двери, с помощью которой ее можно изменить, чтобы удерживать дверь открытой или нет. Есть несколько конструктивных отличий в работе рычага дверного доводчика; Лучше всего определить, какой у вас ближе, и попытаться найти к нему руководство в Интернете. Или, конечно, вы можете позвонить своему местному слесарю, который узнает, как отрегулировать эти настройки.

И, наконец, некоторые дверные доводчики регулируются по силе, прилагаемой пружиной. Эта регулировка обычно находится на дальнем конце доводчика, наиболее удаленном от шпинделя, и обычно это большая гайка, для которой используется серповидный гаечный ключ. При повороте по часовой стрелке пружина закручивается, чтобы она закрывалась сильнее, а при повороте против часовой стрелки она закрывается менее сильно (здесь могут быть значения, указывающие, какой силы можно достичь с помощью регулировки). Это также повлияет на то, насколько легко дверь можно открыть.

Этот параметр очень важен, потому что при неправильной настройке (или при использовании нерегулируемого доводчика неправильного размера) со временем сама дверная рама может быть повреждена, если она установлена ​​слишком высоко, а если установить слишком низкую, дверь может не защелкнуться. правильно каждый раз. Если ваш доводчик был правильно подобран по размеру и установлен правильно, это не нужно регулировать.

Если настройка вышеупомянутых настроек дверного доводчика по-прежнему затрудняет открытие, или дверь все еще не запирается, после выполнения этих других регулировок, возможно, «мощность» или размер дверного доводчика неправильные.Если дверной доводчик не имеет этой регулируемой функции, подумайте о том, чтобы нанять слесаря, чтобы заменить его на модель более подходящего размера.

Как отрегулировать доводчик двери

Обзор простой регулировки доводчика двери.

Сводка

Регулировка дверного доводчика по скорости и фиксации — это проект, с которым легко справится большинство владельцев бизнеса, обслуживающий персонал. Однако, если вы видите какие-либо масляные пятна в непосредственной близости от дверного доводчика, вам необходимо немедленно заменить его, чтобы избежать ответственности.Замена дверного доводчика для поверхностного монтажа — это проект, с которым вы, возможно, сможете справиться в зависимости от вашего уровня квалификации, но скрытые дверные доводчики должны заменяться только профессиональными слесарями.

Раскрытие информации: как партнер Amazon / Google / Home Depot / eBay я могу получать доход от соответствующих покупок.

2 способа регулировки дверного доводчика

Дверные доводчики предлагают больше преимуществ, чем то, за что мы им полагаем. Они контролируют скорость, с которой дверь соприкасается с защелкой, тем самым предотвращая травмы людей в инвалидных колясках, маленьких детей или даже взрослых, которые только что вернулись из покупок с занятыми руками.

Кроме того, эти устройства предотвращают слишком быстрое открывание двери, особенно в ветреную погоду, когда движущийся с большой скоростью воздух может ударить дверь о защелку. Они также обеспечивают дополнительный уровень безопасности, автоматически закрывая дверь за входящим или выходящим человеком.

Именно по этим причинам вы должны знать , как отрегулировать дверной доводчик , если он не работает должным образом. Весь процесс регулировки прост — как вы можете видеть в этом видео — но он потребует от вас терпения и подвижности, чтобы подниматься и спускаться по лестнице более нескольких раз.

Думаете, вы сможете это проверить? Тогда это руководство обязательно к прочтению.

Перед настройкой доводчика двери

Вы должны знать, как это устройство работает. Эти знания помогут вам применять приведенные ниже инструкции. Поскольку вы сможете понять, почему вы делаете то, о чем мы вас просим. Отсутствие замешательства в вашем уме упростит весь процесс настройки.

После того, как вы овладеете этими знаниями, вам нужно будет узнать, почему доводчик двери требует регулировки.Большинство дверных доводчиков требуют, чтобы вы повозились с ними, когда a) что-то не так с их винтом регулировки натяжения или b) пневматический цилиндр неправильно выровнен с кронштейном.

Наконец, вы можете узнать о типе дверного доводчика, установленного на вашей двери. Неважно, какой тип доводчика вы используете в настоящее время — процесс настройки для всех одинаковый, — но более подробные сведения о типах могут помочь вам решить, какой из них лучше соответствует вашим требованиям.

Как работают доводчики?

Один конец доводчика крепится к дверной коробке, а другой конец — к самой двери. Оба конца обеспечивают надежное (но медленное) открытие и закрытие двери с помощью трех ключевых компонентов, которые спрятаны внутри основного корпуса доводчика. Эти компоненты включают:

• Пружина
• Гидравлическая жидкость
• Серия клапанов

Когда вы открываете дверь, она растягивает пружину и заставляет движение гидравлической жидкости от одного конца ближе к другому.Когда вы убираете руку с двери, пружина начинает возвращаться в свое естественное положение, при котором дверь полностью закрывается.

Пока продолжается этот двухэтапный процесс — вы прикладываете давление, пружина растягивается, чтобы открыть дверь; вы убираете давление, пружина сжимается, чтобы закрыть дверь — гидравлическая жидкость проходит через ряд клапанов. Это движение происходит в пневматическом цилиндре.

Клапаны, которые также находятся в цилиндре, регулируют скорость, с которой дверь открывается / закрывается, регулируя скорость движения гидравлической жидкости.Они делают это, сбрасывая давление жидкости, чтобы дверь не ударялась о проем, а двигалась медленно.

Почему доводчик двери требует регулировки?

Вот две из наиболее распространенных причин:

• Проблема с пневматическим цилиндром

Это поршень, наполненный воздухом, внутри которого ряд клапанов регулируют движение гидравлической жидкости. Эта гидравлическая жидкость, как мы заявили выше, отвечает за плавное закрытие / открытие двери.Дверь не закроется должным образом, если возникнет проблема с пневматическим цилиндром.

• Проблема с винтом регулировки натяжения

Винт регулировки натяжения расположен в верхней части пневмоцилиндра и прикрепляет его к раме двери. Если он будет слишком плотным, дверь будет открываться очень медленно. Если она слишком свободна, даже легкое нажатие может привести к уменьшению двери до защелки.

Типы дверных доводчиков

Вот три типа дверных доводчиков:

• Органы управления скоростью поворота : Эти дверные доводчики управляют тем, как быстро (или иначе) дверь закроется с момента, когда она полностью открыта, до того момента, когда это в пределах пяти градусов от защелки.
• Элементы управления скоростью запирания : Эти дверные доводчики определяют, насколько быстро (или иначе) дверь закроется на последние несколько дюймов, когда она вот-вот коснется защелки.
• Элементы управления регулировкой заднего хода : Эти дверные доводчики обеспечивают защиту от слишком сильного открытия двери за счет увеличения сопротивления, когда вы хотите открыть дверь за определенную точку.

Что вам понадобится для регулировки доводчика?

Вот список всех инструментов и оборудования, которые вам понадобятся для регулировки дверного доводчика:

• Защитные перчатки
• Отвертка
• Лестница

Пошаговое руководство по регулировке дверного доводчика

Выполните следующие действия, чтобы отрегулировать дверной доводчик:

a) Устранение проблемы с помощью винта регулировки натяжения

Выполните следующие действия, если проблема связана с винтом регулировки натяжения:

Шаг 1: точно определите винт регулировки натяжения

Каждый доводчик состоит из пневматического цилиндра, наполненного воздухом поршня, отвечающего за управление скоростью двери, и кронштейна, который прикрепляет цилиндр к двери.Кронштейн выполняет свою работу с помощью винта регулировки натяжения.

Чтобы определить расположение винта, сначала посмотрите на конец цилиндра, который находится под кронштейном. На большинстве дверных крышек в этот момент устанавливается винт регулировки натяжения. Если вы не можете найти винт здесь, посмотрите на конец цилиндра, который находится дальше всего от кронштейна.

Если вы не можете найти винт на обоих концах, снимите крышку доводчика двери. Некоторые производители скрывают цилиндр, кронштейн и винт регулировки натяжения внутри крышки.Осторожно снимите крышку с помощью отвертки.

Pro Совет : Некоторые крышки имеют более одного винта, только один из которых является регулировочным. Если вы не можете решить, какой винт какой, пора поэкспериментировать. Ослабляйте по одному винту, закройте дверцу и посмотрите, открывается ли она быстрее, чем раньше. Если да, то вы нашли винт регулировки натяжения.

Заключительный этап: отрегулируйте винт

В зависимости от того, открывается дверь слишком быстро или слишком медленно, вам придется отрегулировать винт по-разному.Вот как это сделать:

• Если дверь закрывается слишком быстро : Затяните регулировочный винт отверткой по часовой стрелке. Достаточно всего 1-2 оборотов отвертки, чтобы снизить скорость, с которой пневмоцилиндр закрывает дверь.
• Если дверь закрывается слишком медленно : С помощью отвертки затяните регулировочный винт против часовой стрелки. Опять же, всего 1-2 оборота отвертки будет более чем достаточно, чтобы отрегулировать скорость закрывания двери.

b) Устранение проблемы с пневматическим цилиндром / дверной защелкой

Для устранения проблемы с дверной защелкой / пневматическим цилиндром выполните следующие действия:

Шаг 1: Снимите скобу, которая удерживает цилиндр на скобе

Первое, что нужно сделать, это плотно закрыть дверь. Это позволит вам легко обнаружить штифт, который соединяет кронштейн с пневматическим цилиндром. Сдвиньте этот штифт большим и указательным пальцами вверх и снимите скобу с цилиндра.

Шаг 2: Отрегулируйте положение цилиндра на кронштейне

После снятия цилиндра с кронштейна наденьте его обратно на кронштейн так, чтобы отверстия обоих (цилиндра и кронштейна) совпадали. Убедитесь, что оба выровнены таким образом, чтобы отверстия на рычаге цилиндра находились прямо над последними отверстиями на кронштейне. Снова вставьте штифт, чтобы соединить цилиндр и кронштейн.

Если вы прикрепили цилиндр к отверстию на кронштейне, которое находится дальше всего от начальной точки, а доводчик все еще имеет проблемы, то, вероятно, проблема заключается в положении кронштейна на двери.Возможно, вам придется отрегулировать кронштейн, чтобы дверной доводчик работал должным образом.

Заключительный шаг: измените положение, в котором винты кронштейна крепятся к двери.

Если дверь закрывается слишком легко, ослабьте винты и отодвиньте их от ручки. Сделайте наоборот, если вам нужно приложить слишком много усилий, чтобы открыть / закрыть его.

Заключение

К настоящему времени вы уже могли догадаться, что регулировка доводчика двери — будь то винт регулировки натяжения или неисправность пневматического цилиндра / дверной защелки — не так уж и сложна.Все, что вам нужно, — это знать, в чем проблема, как ее исправить, и какие инструменты необходимы для ремонта дверного доводчика.

Однако в некоторых случаях может случиться так, что ни одна из вышеперечисленных настроек не сработает. Это может произойти, если ваш дверной доводчик изношен и не подлежит ремонту. Такой сценарий потребует от вас полной замены дверного доводчика, поскольку вы никак не можете это исправить.

Регулировка доводчика закрытой двери школы

Дверной доводчик — это механическое устройство, предназначенное для медленного закрывания двери, но с достаточной силой, чтобы ее можно было защелкнуть.Это достигается за счет использования натяжения пружины, регулируемого гидравлической жидкостью. Когда пользователь открывает дверцу, гидравлическая жидкость переходит из одного резервуара в другой, а когда пружина снова закрывает дверцу, гидравлическая жидкость возвращается в предыдущий резервуар через ряд клапанов, которые регулируют скорость.

На приведенном выше рисунке показано действие обычных органов управления гидравлической регулировкой, доступных на большинстве дверных доводчиков коммерческого класса. Элементы управления скоростью поворота и скоростью фиксации управляют скоростью закрывания двери, а многие доводчики также имеют гидравлическое управление для проверки обратного хода, которое контролирует последние несколько дюймов открывания двери, чтобы предотвратить врезание двери в соседнюю стену.

• Регулировка скорости поворота определяет, насколько быстро дверь закрывается от полностью открытого до примерно 5 градусов от закрытого
• Регулировка скорости фиксации контролирует, насколько быстро дверь закрывается для последних нескольких дюймов
• Регулировка обратного хода контролирует величину сопротивления открытию двери за выбранную точку

На рисунке ниже показаны различные гидрораспределители. Они могут быть расположены во многих конфигурациях, но обычно вы увидите, что контроль обратного хода расположен несколько в стороне от регуляторов скорости защелки и поворота.

Также существуют дверные доводчики, оснащенные дополнительным клапаном отложенного действия. Доводчики с замедленным действием удерживают дверь открытой в течение более длительного периода времени, чтобы у людей с ограниченными возможностями было больше времени, чтобы пройти через дверь.

Также обратите внимание на регулировку натяжения пружины на иллюстрации выше. Натяжение пружины контролирует «размер» доводчика. Этот термин вводит в заблуждение, потому что на самом деле он не имеет ничего общего с физическими размерами доводчика. Размер определяется шириной двери.Доводчики «подобранного размера», то есть доводчики, которые имеют предварительно определенное на заводе натяжение пружины для определенной ширины двери, не имеют регулировки натяжения пружины. Многие дверные доводчики сегодня не имеют размера, что указывает на то, что натяжение пружины можно отрегулировать на месте в соответствии с размером двери.

Заманчиво использовать регулировку натяжения пружины для решения проблем, например, в ситуациях с положительным давлением, когда поток воздуха препятствует правильному закрытию двери. Однако чем плотнее вы сделаете пружину, тем труднее будет открыть дверь.Можно усилить натяжение пружины до такой степени, что некоторые люди не смогут открыть дверь.

Регулировка доводчика двери

Чтобы отрегулировать дверной доводчик, возьмите стремянку достаточно высокой высоты, чтобы можно было легко добраться до дверного доводчика со второй или третьей по высоте ступеньки. Поднимитесь по лестнице и осмотрите ближе. Если вы не видите регулировочных винтов, скорее всего, у доводчика есть крышка. Обычно крышка пластиковая, но может быть и металлическая. Если вы не видите креплений, удерживающих крышку, это означает, что крышка удерживается натяжением.Снимите это. Если вы видите застежки, обычно их можно ослабить, но не снимать, застежки и крышка соскользнут.

Если вы обнаружите, что масло в крышке или масло на корпусе доводчика или вытекает из него, вы можете остановиться прямо сейчас. Вам нужен новый доводчик. Если, однако, утечки нет, можно продолжить.

Теперь, когда крышка снята, вы должны увидеть регулировочные винты. Если вам повезет, они будут отмечены на более близком корпусе относительно того, что они собой представляют, или будет диаграмма внутри крышки.Если нет, возможно, вам придется немного поэкспериментировать, чтобы увидеть, что есть что. Помните, что когда дело доходит до регулировочных винтов доводчика двери, небольшая часть имеет большое значение. Начните с не более 1/8 оборота. Поверните регулировочный винт по часовой стрелке, чтобы замедлить движение доводчика двери, и против часовой стрелки, чтобы ускорить его. Затем спускайтесь с лестницы и наблюдайте за эффектом.

Откройте дверь и посмотрите, как она закроется. Если с первого раза закрывается правильно, проверьте еще 10 раз. Если он каждый раз закрывается правильно, все готово.Если нет, вернитесь вверх по лестнице и сделайте еще одну регулировку и т. Д., Пока доводчик не будет делать то, что вы хотите. Когда он закроется так, как вы хотите, 10 раз подряд, он, вероятно, продолжит это делать.

В идеале доводчик без задержки закрывает и защелкивает дверь за 7-8 секунд.

Информационный центр Нортона | Механические дверные доводчики

Зачем нужны доводчики?

Дверь с правильно отрегулированным доводчиком всегда будет открываться и закрываться ПОД КОНТРОЛЕМ.Дверной доводчик предотвратит возможные телесные повреждения или повреждение двери и дверной коробки. Это также снижает звук закрывающейся двери, поскольку предотвращает хлопанье.

Почему двери должны быть самозакрывающимися?
Есть много причин, по которым дверь должна закрываться автоматически. Эти причины включают:

Безопасность:
— Двери в охраняемые зоны всегда закрываются и снова запираются.
Energy Loss:
— Предотвращает потерю энергии в помещениях с кондиционированием или обогревом, особенно на входных дверях.
Звукоизоляция:
— Минимизирует проникновение звука через открытые двери.
Двери Push / Pull:
— Удерживает дверь закрытой, когда дверь не запирается автоматически.
Противопожарные двери:
— Underwriters Laboratories (UL) требует, чтобы любая пожарная дверь закрывалась автоматически, чтобы остановить распространение огня.

Как определить силу закрывания двери?

Усилие закрывания, требуемое для доводчика двери, варьируется с учетом следующего:

1. Размер двери (ширина и вес).
2. Ветер или сквозняк.
3. Прочность человека, обычно пользующегося дверью.

Дверные доводчики с «функцией регулировки мощности» могут быть отрегулированы на желаемое усилие закрывания после установки.

Какие существуют приложения для доводчиков дверей?

Стандартное приложение:
— Этот доводчик является наиболее распространенным и наиболее желанным. Однако, чтобы защитить дверной доводчик от погодных условий, его не следует использовать на внешней стороне двери.

Верхний косяк Применение:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая доводчик от погодных условий. Дверная коробка наверху должна быть достаточно широкой, чтобы можно было установить корпус дверного доводчика. Приложение также используется, если предпочтительно, чтобы дверной доводчик находился с противоположной стороны двери, чем в стандартном приложении.

Применение с параллельным рычагом:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая дверной доводчик от погодных условий.Это приложение также используется, если предпочтительно, чтобы дверной доводчик находился на противоположной стороне двери, чем в стандартном приложении.

Slide Track Closers:
— Тип установки доводчика двери. Доводчик устанавливается либо со стороны петель, либо со стороны противоположной петли. Направляющая устанавливается на лицевую сторону рамы со стороны петель, а нижняя часть рамы — со стороны, противоположной петлям.

Доводчик с угловым кронштейном:
— Тип установки, когда доводчик не может быть установлен ни на дверь, ни на раму.Кронштейн устанавливается в верхнем углу дверного косяка петли рамы. Доводчик крепится к кронштейну, а рычаг прикрепляется к верхней направляющей двери под прямым углом к ​​двери.

Какие бывают типы дверных доводчиков?

Какие части есть у доводчика?

Что означает, когда дверной доводчик ручной или нерукотворный?

• Доводчик можно использовать только с правой или левой дверью, но не с обеими.
• Доводчик без ручки можно без изменений установить на правой или левой двери.

Как установить доводчик?

• Дверные доводчики могут быть установлены либо на стороне тяги (сторона петель), либо на стороне толкания двери. В любом случае дверные доводчики всегда должны устанавливаться внутри здания и обычно внутри комнаты для эстетики.
• Если дверь открывается внутрь — в здание или комнату — доводчик будет установлен в приложении «обычная рука».Если дверь открывается наружу — наружу здания или комнаты — можно выбрать одно из трех приложений. Используйте доводчики с параллельными рычагами, верхним косяком или угловыми кронштейнами.

Какая стандартная скорость открытия / закрытия дверного доводчика?
Обычно скорость двери должна составлять шесть секунд от полного открытия до 10 градусов закрытия. Это может варьироваться в зависимости от условий. Обратитесь за советом к одному из наших экспертов.

Как определить размер доводчика?
Размер доводчика не означает физический размер тела.Это означает размер или силу пружины, содержащейся в теле. Производители устанавливают доводчики в соответствии со стандартами ANSI и списками UL, которые требуют минимального усилия закрывания от 3 до 1/2 дюйма от закрывания.

Для чего нужен доводчик?

• Контроль
• Удобство
• Конфиденциальность
• Безопасность
• Энергосбережение
• Контроль акустики и шума

Как правильно выбрать доводчик?
При выборе доводчика следует учитывать множество факторов.Вот что следует учитывать:

• Тип застройки
• Использование проема
• Состояние существующего оборудования
• Требуется новое оборудование?
• Держатели накладные
• Координаторы
• Другое
• Дверь внутренняя или внешняя
• Лобковый вход или черный ход?
• Ширина, высота и вес двери
• Материал двери
• Дверная панель или стекло
• Степень открытия
• Рама / облицовка
• Arm приложения
• Расстояние от потолка
• Вручение двери
• Огнестойкость
• Требования ADA
• Соображения по охране окружающей среды

Как отрегулировать доводчик?
Посмотрите наше обучающее видео о том, как отрегулировать дверной доводчик!

Что такое «верхние скрытые дверные доводчики»?
Верхние скрытые доводчики — это доводчики со скрытым цилиндром в раме головки и скрытым или открытым рычагом.В ситуациях, когда требуется доводчик, но требуется или желательно укрытие в заголовке рамы, доводчик Norton® 7900 является идеальным решением для управления дверьми. После установки при открытой двери виден только цельный кронштейн; следовательно, это устройство обеспечивает высокую степень защиты от вандализма. Когда дверь закрыта, доводчик, рычаг и направляющая полностью скрыты.

Как установить доводчик Norton Door Closer?
У нас есть много установочных видео на нашем канале YouTube, и их количество будет в будущем!

Как определить доводчик Norton Door Closer?
Ознакомьтесь с нашим информационным бюллетенем о том, как идентифицировать доводчик Norton Door Closer.

Где я могу купить доводчик Norton?
Найдите офис продаж на странице «Контакты».

Что такое доводчик для открытых дверей?
Удерживающий дверной доводчик имеет функцию удержания в открытом состоянии, которая удерживает дверь открытой.

Что такое проверка доводчика задней двери?
Цикл обратной проверки управляется обратным клапаном. Этот цикл позволяет доводчику замедлить открывание двери.

Какие существуют варианты передачи доводчика?
Возможны четыре варианта передачи:

• Левая (LH)
• Правая (RH)
• Левый задний ход (LHR)
• Правый задний ход (RHR)

Как вы определяете вручение доводчика?
Дверь можно передать несколькими способами. Самый простой способ определить передачу — это встать со стороны двери, прилегающей к двери.

1. Отодвиньте дверь от себя, как будто собираетесь пройти через проем. Если петли справа от вас, это правая дверь. Если петли слева, это левая дверь.
2. Если вы находитесь со стороны тяги (со стороны петель) двери, а петли справа от вас, это левая дверь. Если петли слева, это правая дверь

.

В чем разница между циклом закрытия двери и циклом фиксации?
Два отдельных клапана регулируют скорость закрытия и фиксации двери.Цикл закрывания контролирует скорость закрывания двери от положения полного открытия до приблизительно пяти дюймов от закрытого положения. Цикл фиксации контролирует эти последние пять дюймов.

Что такое отложенное действие?
Отложенное действие — опция, замедляющая скорость приближения. Это дает больше времени людям с ходунками или инвалидными колясками, чтобы пройти через отверстие.

Каковы требования к доступности дверных доводчиков?
Все требования к доступности можно найти на веб-сайте ADA.

В чем разница между доводчиком и приводом?

• Дверные приводы помогают открывать и закрывать двери. Им часто требуется электричество, но иногда у некоторых операторов есть собственный источник питания. Есть несколько типов дверных приводов, таких как низкоэнергетические операторы и операторы открытия двери.
• Дверной доводчик предназначен для закрытия дверей и обеспечения их полного закрытия. Им не требуется электричество.

Какие типы операторов предлагает Norton?
Предлагаем электрогидравлические и электромеханические приводы.

Вам нужен доводчик на противопожарной двери?
NFPA 80 требует, чтобы закрывающее устройство было установлено на каждой противопожарной двери.

Что такое крепление рычага гусеницы?
Доводчики, устанавливаемые на рычагах, имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Гусеничные рычаги могут быть установлены как на толкающей, так и на вытяжной стороне проема.Гусеницы сидят почти вплотную к поверхности проема, создавая эстетически приятный вид проема. Гусеничные рычаги не обладают такой же силой и силой закрывания, как традиционные закрывающие рычаги.
