Изоляция дымохода в бане — чем обмотать и утеплить металлическую трубу

Один из важнейших этапов строительства бани — это установка дымохода. А его изоляция — это обязательный процесс при постройке, который преследует две цели: пожаробезопасность и защита от коррозии.

Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему печь в бане работает намного эффективнее.

В зависимости, из чего сделан дымоход бани, применяются различные материалы для его теплоизоляции.

Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющего металла. Хороший вариант — керамические секции, которые уже устанавливаются в керамзитобетонных модулях.

Содержание статьи

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

1. Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
3. Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Выбор утеплителя

К выбору утеплителя, для изоляции дымохода нужно подходить тщательно и серьезно. Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.

Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. При нагревании он не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.

Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.

Стекловата не горит и не поглощает влагу, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.

Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

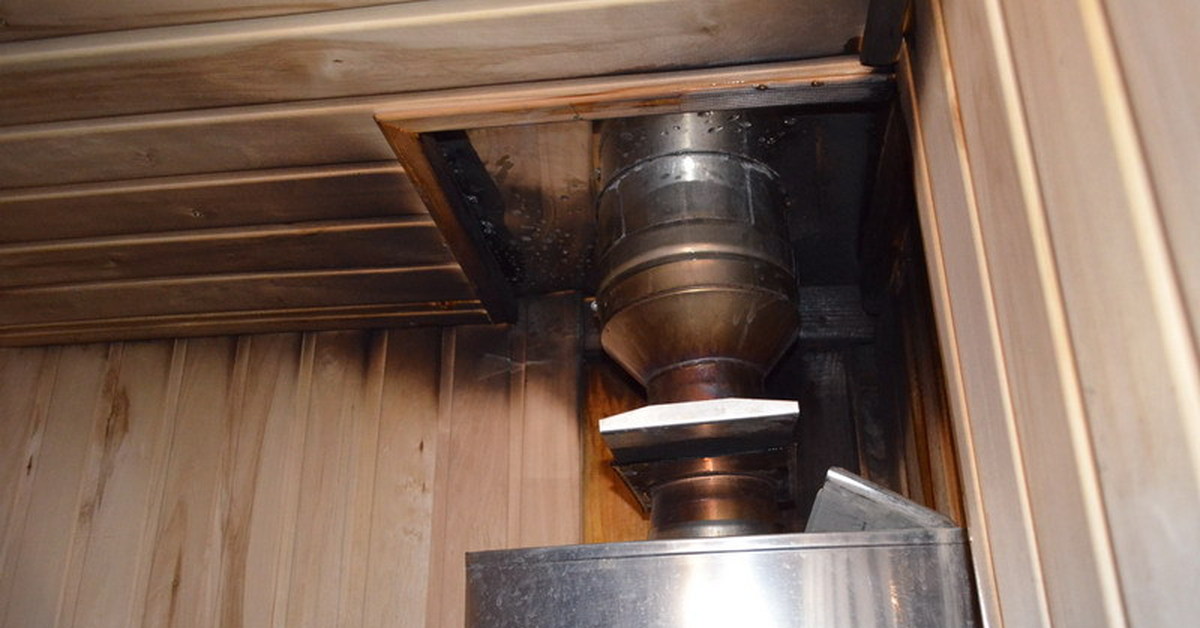

Проход трубы через потолок бани: потолочная разделка своими ркуами

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

Содержание статьи

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
• от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

• для защищенной от возгорания перегородки:
  • при толщине трубы 120 мм — 200-260 мм;
  • при толщине трубы 65 мм — 380 мм.
• для незащищенной перегородки:
  • при толщине трубы 120 мм — 260-320 мм;
  • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

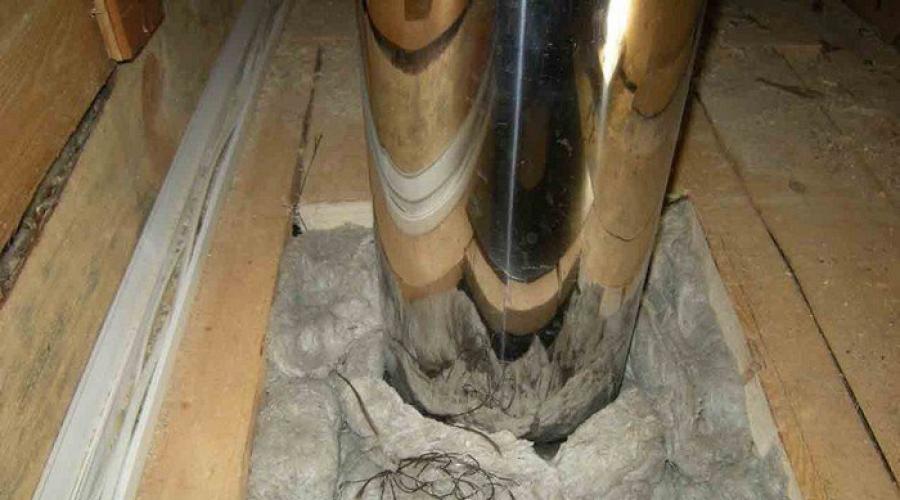

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

Как изолировать трубу в бане: войлок, фольгоизоль

Построив баню, необходимо позаботиться о безопасности своих близких. Основная опасность — живой огонь. Если не выполнить качественную изоляцию дымохода, печки, потолка и стен, то перекрытие может загореться. По статистике пожарных, за 2014 год 70% возгораний бани произошли по причине неправильной изоляции трубы. Мы заботимся о наших читателях и расскажем как изолировать трубу в бане своими руками, какие материалы существуют для защиты от огня конструкции из дерева.

Труба в бане должна быть безопасной и хорошо сдерживать тепло.

Какие материалы используют для изоляции в бане

Дымоход и печка быстро нагреваются. Традиционно бани сртоют из древесины и они легко возгораются. Для изоляции стен, потолка, дымохода и печки еще в старину использовали слой из глины, асбеста и других доступных материалов. Главное, чтобы материал был плохим проводником тепла и не возгорался от высоких температур. Защитить дымоход необходимо не только в целях пожарной безопасности. Внутри изолированной конструкции не будет образовываться конденсат, остывать дымоход будет медленнее и прослужит хозяевам дольше.

Изоляция печи и трубы при помощи фольгированного изолона.

Некоторые думают, что достаточно обить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Металл нагревается точно так же, от возгорания он не спасет. Как теплоизолятор для дымохода он тоже не годится.

Можно обложить трубу красным кирпичом, но не любая баня предусматривает по дизайну и размеру подобную конструкцию.

Современные производители предлагают несколько вариантов материала для изоляции печной трубы в бане:

• теплоизоль;
• фольгоизоль.

Остановимся кратко на каждом виде.

Теплоизол для изоляции печной трубы

Теплоизол сравнительно новый материал. Выполнить изоляцию материалом можно своими руками. Изготавливают из вспененного полиэтилена, который спрятан между двумя листами фольги.

Теплоизол хорошо выдерживает высокие температуры и подходит для изоляции банной трубы.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем выше температуру выдерживает. Для более легкого представления рассмотрим таблицу:

Верхний фольгированный слой защитит печную трубу от сильного нагрева. Работать с материалом просто. Его обматывают вокруг дымохода, закрепляя специальным металлизированным скотчем или проволокой.

Фольгоизол для защиты печной трубы

Фольгоизол состоит из двух слоев: фольги и теплоизолятора. Фольга играет отражающую роль и сохраняет 90% тепла в бане. По экологичности материал стоит на первом месте из подобных, так как фольгу для изготовления применяют толстую пищевую. Материал не боится ультрафиолета и высоких температур от -65 до +175 °С. Является хорошим изолятором.

Фольгоизол имеет покрытие пищевой фольгой, поэтому он безвреден.

Нередко фольгоизолом покрывают не только печную трубу, но и стены, потолок парилки. Он является отличным утеплителем, паро- и гидроизолятором для сауны или бани.

Сауна, отделанная внутри фольгоизолью, напоминает по конструкции термос. Тепло не выходит, баня быстро прогревается и долго остывает.

Сэндвич-труба — находка для бани

Современные производители предлагают установить в бане или сауне безопасную сэндвич-трубу. Выбрав сэндвич дымоход можно не переживать об изоляции. Состоит дымоход из нескольких секций, которые легко вставляются друг в друга. Собрать конструкцию будет несложно своими руками. Подходит сэндвич-труба для бани или сауны с железной печкой.

Сэндвич труба сразу имеет встроенную изоляцию и утепление.

Конструкция сэндвич-трубы напоминает многослойный пирог. Изнутри слой из нержавейки, потом проложен утеплитель (базальтовой или минеральной ваты), снаружи оцинкованная сталь. Конструкция является современным методом встроенной готовой изоляции дымохода. Предназначена конструкция для выполнения сразу двух функций: внутри не скапливается сажа, снаружи не перегревается.

Но железная печка к которой предназначается сэндвич-труба в основном используют в сауне. Что делать если у вас традиционно русская баня с кирпичной печкой, как выполнить изоляцию? Об этом поговорим ниже.

Как изолировать трубу в традиционно русской бане?

Для строительства трубы в бане с каменной печкой используют красный кирпич. Он не боится высоких температур, достаточно долго держит тепло.

Конструкция кирпичной трубы должна быть правильно сложена. От качественной кладки будет зависеть сколько прослужит конструкция. Делая трубу для своей бани, не стоит экономить, так как ремонтные работы могут обойтись дороже.

Трубу в местах пересечения с кровлей, потолком и другими частями конструкции крыши необходимо изолировать металлическими листами.

Выход трубы на потолке и через кровлю необходимо изолировать от высоких температур при помощи асбестовых листов. А стены у внутренней части трубы оббивают металлическими оцинкованными листами. Не стоит использовать простые железные листы, так как они подвержены коррозии. Вокруг трубы в местах где она проходит через потолок можно сделать короб и засыпать внутрь керамзита. Он будет дополнительно сдерживать тепло и защитит деревянные перекрытия от возгорания.

Правильно изолировать трубу только полдела. Необходимо также позаботиться о печи, потолке и стенах бани.

Защитная изоляция печи в бане

Современные печи из металла просто устанавливают на фундамент, с задней и боковой стороны стены обшивают металлическими листами. Печка, сделанная из металла своими руками, выглядит неприглядно, ее можно обложить красным кирпичом. Он будет дополнительным изолятором и поможет сохранить тепло в бане.

Схема изоляции печи в бане.

Раньше печку изолировали асбестовыми листами, но при высокой температуре он выделяет вредные вещества. Поэтому использовать асбест в парилке не рекомендуем.

Экологичнее изолировать печку натуральным войлоком. Материал дорогой, но является хорошим изолятором. Гореть войлок не будет, а при попадании искры начнет тлеть. Запах при тлении специфический, не заметить такой сложно.

При установке печи прямо на пол из дерева, рекомендуем проложить сначала войлок в два слоя, затем сделать подушку из кирпича в три ряда. Стены и пол вокруг изолируют металлическими листами высотой в 50–70 см.

Правильная изоляция печной трубы или печки продлят срок службы дымохода и генератора тепла, а также обезопасят деревянную конструкцию от возгорания. А прочитав статью не возникнет вопросов, как изолировать трубу в бане.

Правила изоляции кирпичного дымохода в потолочном перекрытии и крыше

Подскажите пожалуйста, как изолировать проход кирпичной трубы дымохода в потолочном перекрытии и крыше (деревянные лаги и балки) и какие изоляционные материалы лучше использовать. У меня кирпичная печь периодического использования, а толщина стенок трубы 1/2 кирпича. Спасибо.

Здравствуйте! Правильная изоляция дымохода не только обеспечивает пожарную безопасность, но и надежно защищает стены строения от усадки. Выполнять ее необходимо в соответствии со следующими нормами СНиП 2.04.05-91:

• Высота дымовой трубы от колосниковой решетки до устья должна быть не менее 5 м.
• Дымовая труба на кровле из горючих материалов должна иметь искроулавливатель из металлической сетки с размером ячеек не более 5х5 мм.
• Все зазоры между перекрытиями, стенами, разделками и перегородками обязательно должны быть заполнены негорючими материалами.
• Если верхнее перекрытие печи выполнено из 3-х рядов кирпича, а потолок из горючих либо трудно-горючих материалов защищен штукатуркой по металлической сетке либо листом стали по асбоцементному картону, то расстояние между ними принимается 250 мм для печи с периодической топкой и 700 мм для печи длительного использования.
• Если перекрытие печи выполнено из 3-х рядов кирпича, а потолок не защищен надлежащим образом расстояния между ними принимаются 350 и 1000 мм для печей периодического и длительного горения соответственно.
• Для печей с перекрытиями из 2-х рядов кирпича указанные расстояния увеличиваются еще на 50%.
• Очистку дымохода от продуктов горения и мусора необходимо выполнять перед началом и по окончанию отопительного сезона, но не реже 3-х раз в год.

На практике в местах прохода кирпичного дымохода через деревянные межэтажные и чердачные перекрытия при его кладке предусматривают специальное утолщение его наружных стенок – распушку.

Распушка – надежная изоляция кирпичного дымохода,которая выполняется при кладке

Толщину распушки принимают в один кирпич, если печь топится периодически, и в полтора кирпича для печи длительного горения.

По нормативам между дымоходом и краями проема в перекрытии необходимо предусмотреть зазор 250-350 мм. Торцы проема оббивают двумя-тремя слоями войлока либо листовым асбокартоном толщиной 10 мм и штукатурят.

Торцы проема в деревянном межэтажном оббивают войлоком или асбокартоном и штукатурят, а зазор между ними и трубой заполняют базальтовой ватой либо другим изоляционным негорючим материалом

Наиболее простой, но трудоемкий способ изоляции непосредственно кирпичной трубы – заштукатуривание цементно-известково-шлаковым раствором. Для этого на трубу необходимо установить арматуру или обтянуть ее металлической сеткой и приготовить смесь из цемента, извести и просеянной шлаковой крошки не крупнее 55 мм. Поверхность дымохода смачивают водой и выбрызгивают на нее тонкий слой жидкого раствора, а после высыхания последовательно наносят от 3 до 5 слоев тестообразной массы. Завершающий слой тщательно ровняют, затирают и окрашивают мелом либо известью. Этот способ снижает теплоотдачу на 25%.

Гораздо эффективнее, почти вдвое, можно снизить теплоотдачу, если выполнить изоляцию кирпичного дымохода асбоцементными плитами толщиной 40 мм. На армированную металлической сеткой или проволокой поверхность трубы плиты крепят на цементно-известковый раствор. Кроме существенного снижения теплоотдачи этот прием повышает плотность поверхности дымохода и надежно защищает его от разрушения.

В завершение несколько советов по эффективной эксплуатации дымохода:

• ежемесячно проверяйте состояние дымохода и его изоляции;
• не пытайтесь использовать тепло дымовых газов в качестве дополнительного теплоносителя;
• для снижения концентрации вредных кислот и газов в дымоходе следите за температурой на выходе и поддерживайте ее на уровне 60-70 °С;
• не сжигайте в топке печи клееную древесину, пластмассу и т.  д., продукты горения которых повышают температуру на выходе и разрушают внутреннюю поверхность дымохода.

Изоляция потолка бани для уменьшения конденсата, изоляция потолка от трубы и дымохода

Любое посещение бани должно приносить человеку удовольствие. Чтобы это наслаждение было настоящим, в бане должен быть настоящий хороший пар. Но пар может приносить пользу человеку, и при этом достаточно серьёзно вредить конструкции самой бани, особенно деревянной. Поднимаясь наверх и проникая в любые щели, а затем, оседая в виде конденсата на балках, лагах и стропилах, влага разрушает древесину.

При этом ошибочным будет мнение, что защита потолка должна предохранять только лишь подкровельное пространство. С учетом того, что разгар банного сезона приходится на холодное время года, важно также обеспечить защиту изоляцию потолка бани от охлаждения поступающим воздухом, имеющим низкую температуру. Если холод с чердака будет остужать потолок в парной или любом другом помещении (предбаннике, душевой), то неизбежно появление конденсата в виде капель изнутри помещения.

Конденсат на потолке

Капающая сверху вода вряд ли будет приятна во время банных процедур. Кроме этого, через время лицевая отделка потолка (вагонка или доска) от воды почернеет, древесина начнет загнивать. Поэтому важна изоляция потолка в бане как изнутри, так и снаружи.

Чтобы предотвратить попадание холодного воздуха, устраивается теплоизоляция потолка. Рассмотрим схему этой защиты, следуя снаружи внутрь помещения. Чаще всего банная кровля является неутеплённой, и на чердаке присутствует достаточно сильный сквозняк из-за ветра. Это приводит к излишнему охлаждению утеплительной прослойки.

Задача утеплителя состоит в том, чтобы обеспечить минимальное падение внутренней температуры бани, особенно парной. Поэтому для дополнительного предохранения поверх утепляющей прослойки накладывается ветрозащита. Материалом для неё может быть и обычная полиэтиленовая плёнка, но более целесообразно применить паропроницаемую мембрану, которая будет пропускать пар, возможно проникший изнутри.

В случае неиспользуемого чердака (при настильной конструкции потолка), на пленку можно сверху положить несколько досок горбыля, чтобы её не сдувало ветром. Если же потолок делается подшивным, стоит обеспечить наличие небольшого зазора между слоем теплоизоляции и ветрозащитой.

Есть несколько вариантов, как можно обеспечить изоляцию потолка в бане. При использовании натуральных материалов для засыпки можно применить смесь глины с опилками, мох, листья. Правда при этом есть нюанс – в таком выполнении чердак может стать удобным местом для мышей, и чтобы они не пролезли в саму баню, в качестве нижнего слоя потолочного пирога нужно использовать глину, которая выкладывается примерно в 2 см высотой, при этом нужно тщательно заделать все щели и стыки.

Часто применяется керамзит, однако не стоит забывать, что толщина керамзитовой засыпки должна быть порядка 30 см, чтобы обеспечить достаточную теплоизоляцию.

Одним из новых вариантов изоляции потолка является заливка растущим газобетоном. Это цементно-песчаная смесь со специальными добавками — газообразователями. После добавления в сухую смесь води и её заливки происходит химическая реакция, в результате которой в общей массе бетона появляется множество пор, и получается легкая конструкция, обладающая низкой теплопроводностью.

Однако не только от пара, поднимающегося изнутри, нужно защищать перекрытия. Необходима также изоляция потолка бани от трубы, через которую выходит раскаленный дым от печи. И если последствия от влияния влаги могут проявиться через несколько лет, то плохая защита дымохода может привести к пожару после первой же топки.

В продаже присутствует много специальных сэндвич-труб, которая в своей конструкции уже содержит теплоизоляционную прослойку, однако это не обеспечивает достаточных мер по предотвращению возгорания деревянных элементов потолка.

Сэндвич-труба

Поэтому в месте прохода трубы проектируется проём в потолке – разделка, в котором делается специальный короб (чаще всего из металла, причем наилучшим образом стоит использовать нержавеющую сталь). Он может быть круглым или квадратным, особого значения это не имеет.

Расстояние от внешней стенки дымохода до стенки короба наполняется керамзитом или базальтовой ватой. Недопустима стыковка труб внутри этого короба.

Заполненное керамзитом расстояние от внешней стенки дымохода до стенки короба

В местах крепления изоляционного короба на потолок подшивается отражающая металлическая пластина, при этом между листом и деревянной отделкой устанавливается огнестойкая прокладка (например, асбестовый лист).

Отражающая металлическая пластина

Размеры короба разделки зависят от диаметра дымохода, и определяются СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование) и нормами пожарной безопасности НПБ 252-98. Если при проектировании отдельных банных узлов можно искать компромиссы, то изоляция потолка бани от дымохода должна быть выдержана строго со всеми правилами, от этого напрямую зависит безопасность людей и сохранность самой постройки.

Поделиться статьей:

Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

• если больше 200мм, то правильный размер 1,0х1,0м;
• если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

• она должна быть не меньше 50 см в ширину;
• при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
• ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.

Наиболее правильными с точки зрения пожаробезопасности материалами являются:

• кирпич;
• лист нержавейки с базальтовым картоном;
• плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

• квадратный,
• круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

• Проходной узел пройден не сэндвичем, а одностенной трубой.
• Сам короб набивают песком или землей,а не керамзитом или минватой.
• Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.

Прежде чем начать установку, необходимо выполнить следующие работы:

• Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
• Обшить изнутри проход плитами минерита.
• Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

• На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
• Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
• Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
• Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
• Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
• Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.

Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.

Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

• На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
• Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.

Здесь разделка проводится в три этапа:

• Подготовка места.
• Установка защитного короба.
• Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

• для подбора нужно воспользоваться строительным отвесом;
• чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

• прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
• монтаж сэндвич-трубы в месте проводки;
• установка короба;
• крепление металлической пластины;
• теплоизоляция;
• фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

• торцы покрываются термоизоляционным материалом;
• в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
• аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
• закрепляем сборку при помощи саморезов или других крепежей;
• выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
• при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.

• Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
• Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
• Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Установка трубы в бане через потолок и крышу: схема правильного дымохода.

Прежде чем выполнять монтаж, запомните один важный нюанс. Существуют определенные нормы установки, правила сооружения короба в потолке. Следовать им нужно четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу – серьезное нарушение правил противопожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. А начнем мы с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, давайте приступим!

• Когда вы устанавливаете трубопровод в бане, монтаж печного потолочного короба является обязательной процедурой. Она способствует равномерному распределению тепла, которое идет от трубы, исключает вероятность возгорания.
• Какой материал подойдет для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Из-за высокого коэффициента теплоемкости материалы будут держать тепло, а в нашей ситуации это не нужно.
• Желательно, чтобы дымоход в бане имел высоту 4-5 метров в сборе. Обычно его размещают ближе к стене помещения. Поскольку деревянная отделка находится совсем рядом, следует позаботиться о защитном экране.
• Правила ГОСТа выглядят следующим образом. Расстояние от трубы до балки – минимум 13 сантиметров. Диаметр трубы с дополнительной изоляцией – 32-33 сантиметра. Расстояние между балками – от 60 см. Если выводить керамическую трубу в бане через потолок, расстояние должно быть минимум 25 см с каждой стороны.
• От печки всегда делаем металлический вывод из толстого, огнеупорного материала. Даже нержавейка не подойдет – она не сможет выдержать такое длительное воздействие высокой температуры. Высота – минимум один метр.
• Выведение дымохода исключает использование более трех колен (изгибов).
• Там, где конструкция проходит через потолок, рекомендуем использовать сэндвич трубу. Ассортимент таких изделий в магазинах достаточно разнообразен. Можно встретить изделия с толщиной утеплителя от 3 до 10 и выше сантиметров. Берите «десятку» – это надежно и безопасно.

     Полезная информация: «Чем и как нужно утеплять потолок в русской бане?«

Выбираем надежный материал для теплоизоляции

Качественное перекрытие невозможно без использования таких материалов:

1. Минеральная либо базальтовая вата. Выдерживает нагрев до 600 градусов. Главные недостатки – содержит формальдегид, теряет защитные свойства после намокания.
2. Керамзит. Даже при намокании сохраняет полезные свойства. Обустройство эффективной теплоизоляции невозможно без установки дополнительных емкостей.
3. Минерит. Как и базальтовая вата, может нагреваться до 600 градусов, однако не выделяет вредные вещества, не теряет свои свойства во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Считается хорошим изолирующим материалом, хотя при сильном нагреве тоже может выделять опасные вещества.
5. Глина и песок. Использовались, пока не появились более современные утеплители.
   Можно сделать вывод, что среди перечисленных выше утеплителей самым оптимальным считается минерит.

   Схема устройства дымохода в деталях

Схема типичного дымохода

Установка станет понятнее, когда знаешь, из каких элементов состоит дымоход. Обычно их девять:

1. Печь. В ней нагревается вода, осуществляется нагрев помещения, образуется пар.
2. Минеритовая панель с экраном из нержавейки. Находится за печью, защищает стены от возгорания.
3. Прямо над печью расположен дымоход-конвектор. Он служит для отбора тепла.
4. Шибер. Регулирует тягу.
5. Стартовый адаптер. Находится вверху, обеспечивает переход из одностенной трубы в сэндвич.
6. Вот мы и добрались до потолка. Именно здесь своими руками ставится потолочно-проходной узел. Он является своего рода проходом через стеновые, потолочные покрытия.
7. Дымоход-сэндвич, о котором уже говорилось выше. Защищает конструкцию от выпадения конденсата, служит дополительной теплозащитой.
8. Мастер-флеш. Его также можно соорудить своими руками. Плотно герметизирует проход трубы через потолок в бане на крыше.
9. Завершающим элементом дымохода является оголовок.

Как избежать прогорания?

Даже при корректной разделке избежать перегрева удается не всегда. Труба раскаляется до запредельных температур, вероятность прогорания возрастает.

            Полезная информация: «Какой потолок лучше сделать в бане?«

Есть несколько способов защитить конструкцию и минимизировать повреждения:

• «Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
• Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать ее или доливать холодную, не допуская закипания.
• Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух. Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Использование любого из перечисленных выше методов значительно снижает температуру трубы. Впрочем, можно попробовать и воздушное охлаждение. На теплоизолированную трубу потребуется надеть такую же, но большего диаметра. Сверху и снизу сооружается решетка, обеспечивающая свободный приток и отток воздуха.

Потолочная разделка самостоятельно: как сделать?

Как вывести трубу в бане своими руками, не прибегая к помощи специалистов, не используя фабричные узлы?

Рассмотрим рабочий процесс поэтапно:

• Подготовить лист нержавейки для перекрытия дыры. Для этого нужно замерить и вырезать нужный размер. Обратите внимание, что металлический круг должен быть больше диаметра трубы примерно на 0,2 см. Если планируется монтаж дымохода типа «сэндвич», диаметр круга немного превышает наружный диаметр сэндвича.
• Под трубу в районе потолка вырезается дыра.
• По периметру ее края заделываются ватой, а сверху на изолятор набивается металл в виде полосок.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом ставится одностенная труба на печку. На нее необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем выполнить установку сэндвича.
• Выводимый кусок трубы всегда выставляется вертикально. Чтобы зафиксировать его со стороны чердака, рекомендуем использовать металлические планки. Закрепить их в нужном положении совсем несложно. Обратите внимание, что планки играют роль направляющих, тогда как сам дымоход в креплении не нуждается. Необходимо, чтобы он двигался свободно, ведь при остывании металл будет менять свои размеры.
• Укладка слоя изолятора осуществляется со стороны помещения. Нужное количество материала укладывается между пластиной и потолком. Используйте саморезы, чтобы зафиксировать пластину. Отверстия сверлим заранее: 4 по краям, а также по 1-2 с каждой стороны.
• Получившийся проход обязательно утепляем – и разделка готова.

Сделанный своими руками вариант трубы в потолке бани – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет трудностей. Главное – соблюдать все нормы и четко следовать руководству.

Как изолировать трубы водоснабжения

Изоляция водопроводных труб на открытых участках вашего дома — хорошая идея по нескольким причинам. В холодно-зимнем климате водопроводные трубы, выходящие на наружные стены или неотапливаемые помещения, могут замерзнуть, лопнуть и затопить ваш дом. Более чем одна северная семья уехала на юг на зимние каникулы только для того, чтобы вернуться к многомесячным работам по очистке и восстановлению, когда лопнула единственная водопроводная труба. Изоляция водопроводных труб является ключевым элементом любых усилий по утеплению сантехники в доме.

Изоляция водопроводных труб также может сэкономить деньги на расходах на электроэнергию, поскольку трубы с горячей водой не теряют тепло в окружающий воздух. Например, изоляция труб с горячей водой, выходящих из вашего водонагревателя, может уменьшить потери тепла и снизить затраты на нагрев воды. Наконец, изоляция труб для холодной воды может предотвратить запотевание труб из-за конденсации влаги, что может снизить уровень влажности в доме в летнее время.

Где изолировать водопроводные трубы

Какие водопроводные трубы вы изолируете, будет зависеть от того, для чего вы это делаете.Если цель состоит в том, чтобы предотвратить замерзание труб, то критически важными для защиты являются трубы, проходящие через неотапливаемые помещения. Они расположены в наружных стенах, неотапливаемых гаражах, полостях пола над неотапливаемыми подпольями, неотапливаемыми чердаками и т. Д. Вообще говоря, нет необходимости изолировать трубы, проходящие через внутренние стены или в отапливаемых подвалах. Если целью является предотвращение замерзания, изолируйте трубы с горячей и холодной водой. Трубы с горячей водой также могут замерзнуть, если по ним не будет активно течь вода.

Если цель состоит в том, чтобы снизить затраты на отопление воды, то будет разумно изолировать трубы с горячей водой везде, где у вас есть к ним доступ. Это поможет предотвратить излучение тепла от труб с горячей водой и позволит снизить температуру на водонагревателе.

Если целью изоляции труб является устранение запотевания и влажности труб, то в изоляции больше всего нуждаются трубы с холодной водой. При контакте открытых холодных труб с теплым влажным воздухом на трубах может образовываться конденсат.Этот конденсат может капать и образовывать лужу на полу или может способствовать повышению общего уровня влажности, особенно в подвалах. Изоляция труб холодной воды может предотвратить образование конденсата.

Есть несколько стратегий, которые вы можете использовать для изоляции водопроводных труб:

• Изоляция их полосками трубной обертки
• Использование муфт для труб из пеноматериала
• Добавление теплоизоляции стен
• Использование крышек смесителей на наружных патрубках
• Установка морозостойких патрубков на улице
• Изоляционные зазоры в местах проникновения труб в стены

Остерегайтесь потолочных водопроводных труб — Образ жизни — GoErie.com

Суббота

14 марта 2015 г. , 0:01

Q У нас замерз водопровод и сломался потолок в гараже. Мы потеряли потолок и много вещей. Я не знал, что в потолке есть трубы. Это нормально? Наша печь и водонагреватель находятся в гараже, но, к счастью, они не на полу. Я всегда думал, что тепла от печи будет достаточно, чтобы согреть гараж, но такая очень холодная погода была слишком сильной.Можете ли вы дать мне несколько идей, как предотвратить повторное замерзание труб?

A Я могу представить себе два типа домов, в которых могут быть трубы в гараже или потолок дома. Первый — это дом с фундаментом из бетонных плит. Я видел старые дома из плит с водопроводными трубами на чердаке, потому что они не знали, как или не хотели устанавливать их под бетонной плитой. Второй — дом с ванной на втором этаже или бонусная комната с ванной над пристроенным гаражом.Тот факт, что печь или водонагреватель находится в гараже, не гарантирует, что тепла будет достаточно для защиты потолочных труб. В прошлом ответе я рекомендовал домовладельцу, чтобы изоляция потолка гаража располагалась напротив верхнего этажа, а не на потолке. Когда в потолке есть водопроводные трубы, они должны находиться между изоляцией и полом наверху, чтобы оставаться в тепле. Не полагайтесь на теплый воздух, выходящий из гаражной печи или водонагревателя, чтобы защитить водопроводные трубы. Добавьте изоляцию к потолку, заполнив всю полость потолка, чтобы полностью изолировать водопроводные трубы и изолировать открытые трубы на водонагревателе.Убедитесь, что трубы в потолке расположены близко к полу наверху, а не к потолку внизу.

Изолированные трубы будут получать тепло из помещения наверху. Если помещение или чердак над гаражом не отапливается, то добавьте гаражный обогреватель на электричестве. Я не рекомендую использовать тепловую ленту для труб, которые находятся между полом и потолком, а также для необслуживаемых газовых или масляных обогревателей в гараже. При вложении менее 800 долларов США электрический обогреватель мощностью 10 киловатт будет держать закрытый гараж на две машины от замерзания всю зиму.

ДУЙТ БАРНЕТТ — сертифицированный главный инспектор Американского общества домашних инспекторов. Напишите ему с вопросами по улучшению дома в C. Dwight Barnett, Evansville Courier & Press, P.O. Box 286, Evansville, IN 47702, или отправьте ему электронное письмо по адресу [email protected].

3 совета по предотвращению утечек из-за замерзания труб чердака

Потолки с пятнами воды выглядят некрасиво, но достаточно часто небольшие повреждения можно отремонтировать, чтобы потолок выглядел как новый. В других случаях повреждение зашло слишком далеко, и замена — единственный вариант.Умение принимать решения сэкономит вам время и деньги.

Заменить или отремонтировать?

В общем, по возможности лучше ремонтировать потолок с водяными пятнами. Замена части потолка не только беспорядочная и требует много времени, но еще и сложно совместить новую часть с остальными.

Старые потолки из обрешетки и штукатурки достаточно хорошо выдерживают повреждения водой, и даже трещину до 1/4 дюйма можно заделать. Потолки из гипсокартона (гипсокартона) более восприимчивы к повреждениям, потому что гипсокартон, состоящий частично из бумаги, обладает высокой абсорбирующей способностью и быстро разрушается при намокании.Эти потолки можно отремонтировать только в том случае, если повреждение носит поверхностный характер, например, светлые пятна или пузырящаяся краска.

Если гипсовый или гипсокартонный потолок крошится, вздувается или вздувается даже после высыхания или показывает признаки роста плесени, замените материал профессионалом.

Уход за незначительными повреждениями

В оштукатуренном потолке можно заделать небольшую трещину лентой из стекловолоконной сетки, а затем заштукатурить ленту. Исправить большую трещину сложнее, но это можно сделать с помощью гипсовых кнопок (шайб) и шурупов для гипсокартона.

Повреждения, нанесенные водой, размером менее 4 дюймов обычно можно безопасно отремонтировать самостоятельно. По поводу чего-либо большего проконсультируйтесь со специалистом.

Для устранения повреждений штукатурки сначала дайте потолку полностью высохнуть, соскребите поврежденный материал шпателем, затем протрите поверхность влажной тканью. Затем нанесите от одного до трех слоев пятновыводящей грунтовки или грунтовки-герметика, предназначенной для вашего потолочного материала. Это предотвращает растекание пятна лучше, чем обычная грунтовка.

Когда грунтовка высохнет, нанести закрепляющий состав для ремонта гипсового потолка.Для гипсокартона нанесите потолочную краску. Эта краска разработана для более эффективного сцепления с потолком и скрытия недостатков, чем краска для стен.

Для получения дополнительных советов по устранению пятен на потолках и других повреждений, вызванных водой, свяжитесь с нами в Rytech.

Вентилятор для ванны в холодном климате

Q: В течение первых нескольких лет, когда мы владели нашим нынешним домом, я боролся с различными способами вентиляции душевых в ванных комнатах наверху. Все, что я пробовал, приводило к проблемам с конденсатом и льдом.Даже с двойными накладками R-19 на вентиляционной трубе у меня все еще были проблемы с конденсацией и замерзанием. Пока мы готовимся к строительству нового дома, есть ли проверенные способы решения этой проблемы конденсации в холодную погоду?

—Кейт, по электронной почте

A: Майкл Мейнс, дизайнер жилого дома и бывший плотник из Палермо, штат Мэн, отвечает: Как избежать проблем с конденсацией на выходе из ванны. — распространенный вопрос. Первый шаг — понять концепцию вентиляции ванны, включая , как выбрать правильный вентилятор для ванны и, что не менее важно, как правильно его установить.

Независимо от того, что кодекс или ваш инспектор может сказать о ванных комнатах с окнами, в которых не требуется вентилятор, было бы неплохо (или отлично) установить вытяжной вентилятор для всех ванн. Хорошая новость заключается в том, что добавить вентилятор для ванны в существующую ванную комнату — довольно простой проект. К сожалению, это не то, что я часто вижу хорошо выполненным. Прежде чем мы перейдем к конкретным советам по установке в холодную погоду, давайте начнем с основных советов по воздуховодам.

Я рекомендую своим клиентам выводить вентиляторы для ванн через двускатную стену, если это вообще возможно (если не использовать HRV или ERV).Если вы вентилируете через крышу, конденсат будет стекать обратно в салон. Если вы вентилируете через потолок, где часто расположены вентиляционные отверстия на чердаке, влага будет снова всасываться в вентиляционные отверстия чердака или крыши.

Используйте жесткие металлические воздуховоды (из алюминия или оцинкованной стали) с продольными швами вверх и стыки, герметизированные фольгированной лентой или мастикой для воздуховодов, либо жесткую пластиковую трубу. Убедитесь, что канал немного наклонен, чтобы дренаж наружу. Жесткий воздуховод лучше, чем гибкий, а воздуховод большего размера предпочтительнее, особенно если участки длинные.

Лучше всего обернуть весь воздуховод изоляцией от R-3 до R-8, но, по крайней мере, вы должны обернуть по крайней мере 6 футов воздуховода непосредственно внутри точки подключения, где с наибольшей вероятностью может образоваться конденсат. случаться. Держите вентиляционное отверстие на низком уровне и протяните изоляцию по воздуховоду.

Вы также можете минимизировать потери тепла, установив обратный клапан с мысом Tamarack или другой вспомогательный клапан рядом с выпускным отверстием.

Что касается обледенения наружных вентиляционных отверстий, то внутренний воздух 70 ° F при относительной влажности 25% (что довольно мало) будет конденсироваться при 33 ° F, поэтому в холодную погоду будет конденсироваться.С выталкивающим вентилятором 110 куб. футов в минуту, при температуре воздуха 80 ° F и относительной влажности 80%, как это может быть при хорошем парном душе, вы создаете почти 3⁄4 стакана конденсата во время 10-минутного душа, когда на улице 25 ° .

Распространенными решениями этой проблемы со льдом являются использование вентилятора большей мощности, использование канала большего диаметра, более короткого участка и обертывание трубы лучшей изоляцией канала. Вы также можете включить вентилятор дольше (по крайней мере, 10-15 минут после душа — хороший исходный показатель), чтобы лед не растаял или не замерз.Кроме того, убедитесь, что заслонка у самого вентилятора работает, чтобы влажный воздух из ванной не просачивался постоянно в воздуховод, где он конденсировался и замерзал, даже когда вентилятор не работает. Также может помочь запустить вентилятор перед принятием душа, который будет втягивать теплый внутренний воздух в канал и помогать согревать его до того, как вы действительно начнете нагнетать много парообразного воздуха. Наконец, я рекомендую использовать металлическую настенную заглушку вместо пластиковой. Металл обладает высокой проводимостью и быстрее нагревается при работающем вентиляторе.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Как утеплить стены вокруг водопроводных труб | Home Guides

Сегодняшние сантехники по возможности избегают прокладки трубопроводов водоснабжения и водосточных труб в наружных стенах, чтобы снизить риск замерзания трубопроводов. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!К сожалению, в старых домах водопровод с большей вероятностью будет вставлен в наружные стены, и если его переместить не вариант, лучший способ защитить его — изолировать трубы. В некоторых случаях домовладельцам требуется звукоизоляция вокруг внутренней сантехники, особенно если в доме более одного этажа, а промытый туалет наверху приводит к тому, что на этажах ниже просачиваются и стучат.

Изоляция для труб

Гибкая пенопластовая изоляция для труб имеет размеры, соответствующие большинству диаметров труб, и имеет прорезь вдоль одной стороны, которая позволяет водопроводчику надеть пенопластовую трубку на трубу.Изготовленные из поролона трубы не только изолируют трубы, но и предотвращают попадание влаги, вызванной конденсацией, на другие изоляционные материалы. Влажный утеплитель из стекловолокна теряет свою эффективность. Даже если вы планируете добавить дополнительную изоляцию, рекомендуется сначала установить трубы гибкими трубками из пенопласта.

Изоляция из стекловолокна

Когда пространства стен открыты, перед установкой гипсокартона в них обычно вставляют войлок из стекловолокна. Чтобы избежать уплотнения и сжатия войлока, что снижает их коэффициент сопротивления R, разрежьте и отделите стекловолокно, чтобы оно свободно прилегало к трубе.Имейте в виду, что пространство между трубой и внешней стеной является наиболее важной областью, которую необходимо изолировать, чтобы предотвратить замерзание. Необлицованные стекловолоконные войлоки легче разрезать и устанавливать вокруг труб, но поскольку они не имеют бумажной облицовки, накройте стойки на внутренней стороне стены пластиковой или полиэтиленовой пленкой, чтобы обеспечить пароизоляцию.

Изоляция из аэрозольной пены

Изоляция из аэрозольной пены должна устанавливаться только профессионалом, имеющим сертификат на установку продукта.Этот продукт выходит из контейнера высокого давления в виде жидкости и немедленно расширяется, заполняя открытые пространства для стоек. Хотя это один из самых дорогих типов изоляции, плотный пенопласт повторяет форму пространства стойки и охватывает трубы, обеспечивая высокую степень термического сопротивления. Для изоляции между одиночной трубой и внешней стеной вы можете использовать самодельную аэрозольную пену, которая поставляется в баллончике, направляя струю только между трубой и внешней стеной, а затем изолируя остальную часть пространства стойки стекловолокном. биты.

Выдувное волокно

В существующих стенах домовладельцы имеют возможность установить выдувные изоляционные волокна, когда удаление стеновой панели невозможно. Хотя выдувные волокна лучше, чем ничего, где они оседают и насколько эффективно они заполняют пространство шпильки, всегда остается игрой в догадки. Если трубы или блокировка горизонтальных шпилек препятствуют фильтрации волокон вокруг труб, это не решит проблему. Этот тип изоляции требует сверления отверстий изнутри или снаружи в верхней части каждой стойки, выдувания волокон и затем заделки отверстий.

Ссылки

Ресурсы

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Как изолировать трубы — Боб Вила

Фото: shutterstock.com

Если вы хоть что-нибудь знаете об изоляции труб, то знаете, что она имеет большое значение для предотвращения замерзания труб.Это правда: изоляция труб препятствует тому, чтобы вода в вашей водопроводной системе превратилась в лед и не расширилась, что, в свою очередь, разорвало трубы и нанесло серьезный (и дорогостоящий) ущерб. Но изоляция труб также выполняет несколько менее важных функций в доме. Они не только помогают домовладельцу сэкономить на счетах за коммунальные услуги, но и немного облегчают повседневную жизнь.

Минимизация тепловыделения и потерь

Среди незамеченных преимуществ изоляции труб наиболее важной может быть ее способность минимизировать тепловыделение и потери.Поскольку вода течет по водопроводным линиям в доме без изоляции труб, горячая вода имеет тенденцию терять тепло, а холодная вода имеет тенденцию набирать тепло. Используйте изоляцию для труб, и вы значительно уменьшите эту неизбежную в противном случае неэффективность. Таким образом, в случае с трубой для горячей воды может показаться неважным, что водопровод не теряет тепло, но преимущества вполне реальны: вы получаете более низкие ежемесячные счета за электроэнергию, и вам не нужно ждать до тех пор, пока горячая вода не достигнет сантехники на кухне или в ванных комнатах.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Контроль конденсации

Когда поверхности водопроводных труб холоднее, чем окружающий воздух, изоляция помогает контролировать конденсацию, которая, если ее не контролировать, будет медленно разъедать трубы и их фитинги, что в конечном итоге приводит к серьезному отказу. Хотя конденсация может показаться незначительной проблемой, это вовсе не редкость, особенно когда трубопроводы холодной воды соприкасаются с теплым влажным воздухом.Специальная пароизоляционная оболочка трубы предотвращает попадание теплого воздуха в трубы.

Еще одно дополнительное преимущество изоляции труб: она не только защищает трубы, но и защищает людей — от травм, которые могут быть вызваны контактом с очень горячими или очень холодными трубами.

Фото: supplyhouse.com

Выбор изоляции

Существует несколько типов изоляции труб, каждый из которых изготовлен из разного материала и может обеспечивать различную степень изоляции.Некоторые из них больше подходят для систем горячего водоснабжения, в то время как другие включают пароизоляцию, необходимую для контроля конденсации в трубопроводе холодной воды. Основные варианты включают:

• Обычная изоляция из пенопласта: Имеется прорезь сбоку, которая позволяет легко установить ее поверх существующих труб. Как только он будет установлен, рекомендуется заклеить щели лентой, чтобы улучшить изоляционные свойства продукта.
• Самоуплотняющаяся пенная изоляция: В отличие от обычной пеноизоляции для труб, самоуплотняющаяся разновидность самоуплотняющейся изоляции имеет клей вдоль щели.Удалите ленту, прижмите липкие полоски вместе, и все готово.
• Изоляция из распыляемой пены: Обычно устанавливается профессионалами, оснащенными емкостями под давлением, изоляция труб из распыляемой пены лучше всего там, где мало места между водопроводными трубами и внешними стенами.
• Покрытия для труб из стекловолокна: Этот тип шарнирной жесткой изоляции из стекловолокна с бумажным покрытием чаще всего используется там, где температура труб необычно высока, поскольку стекловолокно довольно хорошо сопротивляется нагреванию.

Работа с асбестом

Даже сегодня в некоторых старых домах есть изоляция труб, содержащая асбест. Асбестовая изоляция труб может представлять серьезную опасность для здоровья, особенно если она повреждена и тонкие волокна разлетаются по воздуху. Асбестовую изоляцию не всегда легко идентифицировать, говорит Дэн О’Брайан, технический специалист SupplyHouse.com, интернет-магазина сантехники, отопления и систем отопления, вентиляции и кондиционирования воздуха. «Изоляция асбестовых труб имеет отчетливый гофрированный вид», — говорит он.«И если вы подозреваете, что у вас в трубах или где-то еще в доме есть асбест, обязательно проконсультируйтесь с профессионалом по поводу удаления».

Стоимость и выгода

Является ли изоляция труб плохой идеей ? «Единственный случай, когда я могу придумать, где изоляция труб была бы плохой идеей, — говорит О’Брайан, — это контуры лучистого отопления или охлаждения, где изоляция будет активно работать против конструкции системы». Таким образом, во всех случаях, кроме пары обстоятельств, установка изоляции труб обеспечивает экономию энергии и душевное спокойствие, но перевешивает ли выгода затраты? Это может зависеть от того, нанимаете ли вы подрядчика.Выполнение работы самостоятельно — обычно это несложно — склоняет баланс в вашу пользу, хотя в зависимости от того, где вы живете, нанять помощника может или не стоит того.

Знай Закон!

Во многих регионах страны, подверженных морозам, изоляция труб — это не только хорошая идея, но и предписывается муниципальными строительными нормами. Если у вас старый дом и вы планируете обновить водопровод, обязательно ознакомьтесь с местными спецификациями, чтобы узнать, что требуется, а что нет.

Это сообщение доставлено вам компанией Supply House. Его факты и мнения принадлежат BobVila.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Мифы и заблуждения; Изоляция водопроводов

Как многие из вас знают, на прошлой неделе была неделя «Почините лук-порей», которая была в центре внимания еженедельного чата в Твиттере KB Tribes (группа дизайнеров, строителей и производителей кухонь и ванных комнат).Во время разговора об экономии воды наши друзья @PfisterFaucets сказали: «В ванной или где-нибудь еще — изолируйте свои трубы. Это спасает ». Да, вы могли догадаться; я ответил на это: «Ненавижу это говорить, но нет, не совсем…»

Само собой разумеется, что это вызвало некоторые комментарии и вопросы;

• @PfisterFaucets «По нашему опыту, это зависит от обстоятельств и оборудования, но может работать»
• @TheDecorGirl «Это зависит от ситуации — всегда сначала проводите исследования…»
• @cabinetmakers «Давайте послушаем, почему, Шон.#kbtribechat (изолировать трубы или нет?) »

Поскольку Twitter — не лучшее средство для углубленных дискуссий, я просто набросился на него и сказал, чтобы позже поискал статью в блоге. Так что держу свое слово и чтобы помочь устранить путаницу, с которой можно столкнуться, «исследуя» это…

Более быстрая подача горячей воды?

Одна из главных причин, по которой используется изоляция ваших трубопроводов, заключается в том, чтобы вашему водонагревателю не приходилось работать так тяжело и / или горячая вода быстрее поступала к вашему крану. Я ненавижу это говорить, но кому-то нужно изучать гидродинамику.Чтобы горячая вода попала в кран, она должна вытеснить всю воду, уже находящуюся в трубопроводе.

Этот принцип позволяет доставлять все необходимые нам виды топлива (автомобили, грузовики и самолеты) по единому трубопроводу, а не по нескольким трубопроводам. Те, у кого есть нагреватели горячей воды «мгновенного действия / по запросу», они обязательно будут знать об этом, если у них когда-либо была ужасная пробка холодной воды. Если вы действительно хотите, чтобы вода поступала быстрее (не тратя ее впустую), вам нужно либо сократить пробег, либо установить рециркуляционный насос.

Поднять температуру воды?

«Изоляция труб с горячей водой снижает потери тепла и может повысить температуру воды на 2–4 ° F. ”В самом деле, как именно изготовлен материал, который помогает противостоять потоку тепла вовнутрь или вовнутрь, который волшебным образом нагреет воду, или повысит ее температуру? Да, этого не произойдет.

Уменьшение тепловых потерь:

Аааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааа такаа вот, есть достоинства.Простой факт заключается в том, что неизолированная медная линия теряет от 22 до 34 БТЕ на погонный фут в час, и что, правильно изолируя , вы можете снизить эти потери на треть или более. Снимок, который звучит довольно хорошо, и, вставив несколько цифр в одну из программ Министерства энергетики (при условии использования горячей воды 700 часов в год), я бы увидел, что могу сэкономить 16 центов за LF (в год), установив ее. Если бы я завершил это инфракрасным изображением ниже, держу пари, я бы, вероятно, смог продать вам это.Есть только одна небольшая проблема с этим — частота использования.

Коммерческий водонагреватель с изоляцией вокруг труб — две горячие точки — это промежутки

Если вы изолируете линию горячей воды в доме, то тепло воды в этой трубе просто будет дольше сохраняться. Загвоздка в том, что период времени ограничен.

В качестве простого примера предположим, что неизолированная линия достигает температуры окружающей среды (комнатной) за 10–15 минут. Скажем так, потеря тепла уменьшилась вдвое, потому что вы проделали отличную работу по изоляции … Что же произойдет, если вы снова включите кран через 30 минут? Ой, это будет такая же температура, как и я не изолировал ее.Теперь, чтобы сделать еще один шаг вперед, что произойдет, если вы включите тот же «изолированный» кран через 15 минут после последнего раза? Что ж, пока вода будет теплее, вам все равно нужно будет промыть линию, чтобы она нагрелась до той «горячей» температуры, которую вы ищете. Вот и все, что нужно для экономии «16 центов на LF».

Шумные линии:

Есть еще один главный аргумент, который некоторые любят добавлять к «экономии», — это снижение шума при их расширении из-за тепловыделения. Хотя это правда, что трубы действительно расширяются при повышении их температуры, у вас есть некоторые другие проблемы, которые вам нужно решить, а не пытаться заглушить или скрыть, если это продолжается.

Когда рассматривать изоляцию:

• Непрерывное использование: В случае двух показанных выше водонагревателей, это для коммерческого здания, где вода постоянно циркулирует. В большинстве домов это было бы не только глупо, но и потеряна всякая предполагаемая экономия на воде или отоплении. При этом, если у вас есть линия, идущая непосредственно к устройству обработки горячего воздуха, к лучистому полу; это определенно того стоит.
• Чтобы предотвратить замерзание водопроводов: В некондиционных помещениях убедитесь, что они изолированы, защищены от сквозняков / ветра и, при необходимости, установите тепловую ленту.
• Чтобы предотвратить образование конденсата на трубопроводах холодной воды: Обычно это ограничивается областями с очень высокой влажностью в сочетании с холодной поступающей водой из колодца.
• Первые несколько футов: как вы можете видеть, глядя на предохранительный клапан, тепло распространяется. Хотя экономии может быть не так много, изоляция первой или двух футов может помочь предотвратить распространение тепла на остальную часть вашего дома.
• Линии метро: мне действительно не стоит об этом даже упоминать, но если вы строительство нового или реконструкция — если у вас есть линии, проложенные под плитой, их следует изолировать и защитить, чтобы продлить срок их службы.
• Вы хотите сэкономить каждый возможный цент
