Как подключить сенсорный выключатель: схема и ремонт, почему сам включается

Содержание

схема и ремонт, почему сам включается

На чтение 6 мин Просмотров 775 Опубликовано Обновлено

Подключить сенсорный выключатель необходимо для повышения уровня комфорта, и чтобы увеличить срок эксплуатации осветительных приборов. Это высокотехнологичное устройство, предназначенное для управления иллюминацией. Если ознакомиться с механизмом, можно установить его самостоятельно.

Устройство сенсорного выключателя

Сенсорный выключатель

Сенсорные выключатели – это датчики, которые реагируют на прикосновение. В составе прибора:

  • Высокочувствительный элемент, реагирующий на приближение человеческого тела и его прикосновение к сенсору.
  • Усилитель сигнала, состоящий из полупроводников и микросхем.
  • Коммутационное устройство в виде реле или тиристора. Приборы на последнем более надежные, так как нет контактной части, которая подгорает и окисляется с течением времени.

Они могут работать при любом типе освещения. Но иногда можно заметить, что светодиодные лампы небольшой мощности мигают, если сенсорное устройство выключено.

Как работает прибор

После легкого прикосновения к панели производится сигнал, преобразующийся и вызывающий включение реле.

С помощью встроенных универсальных устройств сенсорного типа обустраивают систему умный дом. Они используются для контроля работы приборов обогрева, открытия и закрытия оконных роллетов и для других целей.

Принцип работы устройства основан на регулировке тока с помощью микросхемы, тогда как для обычных переключателей используют стандартные скользящие контакты. Такая плата позволяет избежать короткого замыкания. Благодаря чему повышается срок эксплуатации ламп и ресурс выключателя.

Микросхема выключателя

Бытовые модели электронных приборов используют в сети с напряжением в 220 В. К ним подключают бра, управляют и регулируют подсветку или основную иллюминацию.

Главным преимуществом таких выключателей считается удобство управления. От обычных они отличаются специальным сенсором, фиксирующим тепло рук. Он реагирует на касание или на звуковой сигнал.

Так как сенсорный датчик не может самостоятельно воспроизводить сигналы, достаточные для регулировки светотехники напрямую, в устройства устанавливают усилительные приборы, например, транзисторы или другие элементы.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

  1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
  2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
  3. Подключить плату с сенсорными контактами.
  4. Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

  1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
  2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Если самостоятельно усовершенствовать выключатель, гарантийные обязательства производителя будут аннулированы.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

  • Износа группы контактов.
  • Разрушения корпуса.
  • Разрушения клеммы и места фиксации проводов.
  • Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей  предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

  1. Снять верхнюю панель.
  2. Демонтировать декоративную накладку, если она есть.
  3. Проверить с помощью индикатора, есть ли на приборе напряжение.
  4. Ослабить фиксаторы внутреннего крепления.
  5. Отсоединить провода от корпуса выключателя.
  6. Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Собирают выключатель внимательно, наблюдая за тем, чтобы удалось правильно подключить каждый провод. После этого проверяют работоспособность прибора.

Сенсорный выключатель света срабатывает сам

Подключение сенсорного выключателя света

Часто случается так, что сенсорные выключатели срабатывают без нажатия. В этом случае нужно тщательно осмотреть прибор. Возможно, причина в замыкании контактов.

Если повреждена сама сенсорная панель, нужно обратиться за помощью к специалистам. Если они не устранят проблему, придется менять прибор на новый.

Во время работы с сенсорными выключателями нужно соблюдать ряд правил предосторожности:

  • Включать устройства в сеть следует так, чтобы производилась коммутация фазы, а не нуля.
  • Если сеть питания работает с использованием заземляющего провода, его нужно подключить к соответствующим контактам.
  • Если в ходе установки выключателя был использован провод с множеством жил, концы нужно опрессовать и залудить. Иначе контакт будет нарушен, и соединение перегреется.

Важно, чтобы нагрузка соответствовала параметрам коммутатора.

Рекомендации по выбору

Выключатель с таймером

Чтобы выбрать подходящую модель выключателя, нужно определить наличие в нем дополнительных функций:

  1. Количество лампочек. Их может быть до трех.
  2. Интенсивность работы устройства. В некоторых выключателях установлен диммер, с помощью которого меняется сила тока, подающегося на лампочки.
  3. Наличие встроенного таймера. В проходных моделях можно задать время выключения. Когда он срабатывает, свет гаснет. Этот вариант идеален для коридора и лестничной площадки.
  4. Способ управления выключателем. На эту особенность покупатель ориентируется исходя из собственных предпочтений. Существуют приборы, которые работают от пульта, прикосновения, звука.

После изучения дополнительного функционала следует выбрать производителя. Более доступные китайские модели, но покупая слишком дешевые варианты, можно попасть на некачественный аналог. Поэтому лучше не экономить на таких устройствах и один раз заплатить за устройство, которое прослужит долгое время без поломок.

Сенсорные выключатели – это современные приборы для управления иллюминацией. Способ их установки не отличается от обычных механических приборов. Главное, соблюдать меры предосторожности. Поломки чаще всего случаются по причине замыкания контактов. Справиться с этой проблемой может человек, не обладающий дипломом электрика.

Подключение китайского сенсорного выключателя.

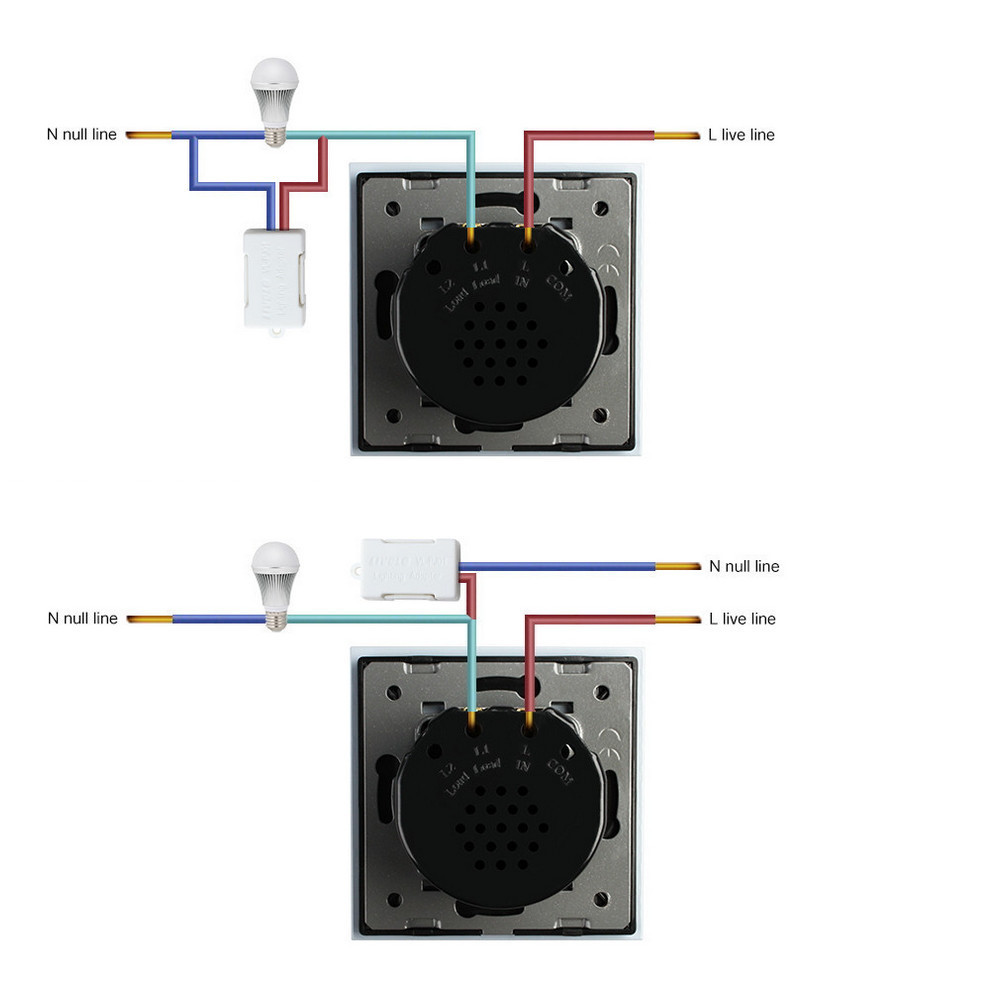

Схемы подключения Livolo

Идея управления осветительными приборами посредством сенсорных выключателей не нова, подобные выключатели или переключатели света выпускались еще в прошлом веке. Но размеры таких устройств были существенно больше типовых, что вызывало проблемы при установке. Стоит также отметить, что стоимость первых сенсорных коммутаторов была довольно велика, естественно, это не способствовало популярности. С развитием технологий ситуация в корне изменилась, и сегодня емкостные, инфракрасные и дистанционные включатели пользуются стабильным спросом.


Конструкция и принцип работы

Несмотря на разнообразие моделей сенсорных коммуникаторов, большинство из них имеет типовую конструкцию, состоящую из следующих элементов:

  1. Корпус из термостойкого пластика (см. А на рис. 1). Размеры конструкции позволяют производить монтаж в типовое посадочное место обычного выключателя.
  2. Электронный блок (В), он включает в себя адаптер питания и схему управления полупроводниковым ключом.
  3. Плата с емкостными сенсорами (С).
  4. Лицевая панель (D), как правило, она изготавливается из кварцевого стекла, в бюджетных моделях могут использоваться другие материалы.

Рис 1. Сенсорный настенный шестиклавишный выключатель Legrand

Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

Сфера применения

Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т. д.

Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.

Дополнительные функциональные возможности

Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.

Сенсорный выключатель можно подключить к системе «умный дом» и управлять им используя мобильный телефон

Сенсорные коммутаторов могут использоваться совместно с датчиками, реагирующими на движение или уровень освещенности. В первом случае такие устройства включают светильник, настольную лампу или другие осветительные приборы, когда кто-нибудь входит в помещение, например в ванную. При втором варианте реализации, свет будет включаться при низком уровне освещения.

Тройной сенсорный коммутатор Sesoo и датчики движения

Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.

Сенсорный выключатель Ливоло с блоком розеток

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

Теперь кратко о недостатках.
В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

  1. Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
  2. Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Подключение

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Алгоритм подключения:

Рисунок 8. Второй и третий этап подключения

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.

Рисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

  1. Мощность подключаемого оборудования и схема его подключения.
  2. Исполнение, соответствующее типу проводки.
  3. Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
  4. Возможность дистанционного управления (пульт или смартфон).
  5. Соответствие дизайна интерьеру помещения и т.д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т. д.

Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Доработка типовых устройств

Многих не устраивает, что сенсорная зона на панели довольно маленькая, и для фиксации сигнала необходимо сделать касание в указанном месте. Приведем пример, как можно увеличить площадь косвенного контакта поверхности.

Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Обозначения:

  • Сопротивления: R1 — 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
  • Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
  • Транзистор VT1 – КП 501A.
  • Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Обозначения:

  • Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
  • Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
  • Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
  • Микросхема — NE555,
  • Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп. Подробную информацию по этой теме, также можно найти на нашем сайте.

  • Если в сети питания используется заземляющий провод, он должен быть подключен к соответствующему контакту.
  • Если для монтажа используется многожильный провод, то его концы необходимо опрессовать или залудить. В противном случае возможно нарушение контакта, что приведет к нагреву соединения.
  • Нельзя использовать сенсорный выключатель с явными признаками нарушения целостности конструкции.
  • Нагрузка должна соответствовать параметрам коммутатора.

  • Довольно часто приходится менять обычные выключатели электрических приборов на новые из-за их быстрого износа. На смену им появились более надежные сенсорные выключатели (СВ). Принцип их работы максимально простой. Устройства можно изготовить своими руками. На фото ниже изображен выключатель с сенсором, расположенным сверху и индикаторным светодиодом снизу.

    Внешний вид сенсорного выключателя

    Для включения света достаточно легкого прикосновения к чувствительному элементу. Сенсорные выключатели обычно используют для управления светом, электрическими карнизами и другими устройствами небольшой мощности.

    Преимущества СВ

    1. Удобство по сравнению с клавишным выключателем, который еще не всегда сразу переключается. Устройства совершенно бесшумные и нет необходимости прилагать усилия для включения.
    2. Можно выбрать стильные модели, которые украсят помещения.
    3. Гальваническая развязка схемы делает устройство совершенно безопасным. К сенсору можно прикасаться мокрыми руками, выключатель герметичен.
    4. Отсутствие механизмов, которые могут сломаться. Вся схема состоит из электронных элементов.
    5. Возможность совмещения с дистанционным управлением светом , а также создания нескольких каналов включения в одном устройстве.
    6. Возможность изготовления своими руками.

    Принцип действия

    Любой сенсорный выключатель функционально разделен на три части:

    • чувствительный элемент (сенсор), реагирующий на прикосновение или приближение пальцев;
    • схема на полупроводниках, усиливающая слабый электрический сигнал от сенсора;
    • коммутатор (реле или тиристор), обеспечивающий включение и отключение нагрузки.

    На рисунке изображена схема сенсорного выключателя с напряжением питания до 16 В. Она представляет собой простой полупроводниковый каскадный усилитель. Применяется для включения небольших нагрузок. Статического электричества в человеческом теле достаточно, чтобы открыть первый транзистор каскада, если прикоснуться пальцем к оголенному проводнику, подключенному к базе.

    Схема простого сенсорного выключателя из трехкаскадного усилителя

    В качестве нагрузки на выходе третьего каскада подключен светодиод, служащий для демонстрации работы схемы. В выключателе вместо него устанавливается реле, для которого можно подобрать более мощный транзистор. Сенсором может служить медная фольга.

    При прикосновении к сенсору открывается первый каскад, затем сигнал усиливается на следующих двух и на выходе становится равным 6 В. Его достаточно для срабатывания реле, которое своим контактом производит включение лампы (на схеме не показано).

    Схемы

    На рисунке изображена схема двухкаскадного сенсорного выключателя, который можно сделать своими руками.

    Схема выключателя на двух транзисторах

    При касании к сенсору Е1 напряжение от тела человека поступает на усилитель через конденсатор С1. В качестве нагрузки подключено реле К1, которое срабатывает при очередном прикосновении, включая или отключая свои силовые контакты питания лампы. Диод VD1 предназначен для защиты транзистора VT2 от перепадов напряжения, а конденсатор С2 сглаживает пульсации.

    Реле подбирается на ток срабатывания 15-20 мА (тип РЭС55А или РЭС55Б). Возможно, величину сопротивления резистора R1 придется изменить, чтобы реле надежно работало. Сначала вместо него подключается переменный резистор на 50 Ом и подстраивается, пока не заработает реле от сенсора. Затем замеряется величина сопротивления и находится постоянный резистор с соответствующим номиналом.

    В качестве сенсора применяется фольгированный текстолит, медная пластина или металл с антикоррозионным покрытием. Его несложно изготовить своими руками. Если сенсор устанавливают на расстоянии от платы, подводящий провод следует экранировать.

    Источник напряжения – это батарейка на 9 В или блок питания от сети, изготовленный своими руками. Вполне может подойти зарядное устройство.

    Схему выключателя лучше собрать на плате, но можно и спаять проводами, поскольку деталей немного. Для их соединения между собой применяются проводки длиной 2-3 см. Для подключения к контакту сенсора и реле длина проводников составит не более 10 см.

    При пайке важно не перегреть транзисторы и конденсатор на 0,22 мкф.

    Бестрансформаторное питание от переменной сети 220 В не требует отдельного источника. Устройство на симисторе достаточно чувствительно и надежно работает. На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2.

    В подобных схемах, когда они под напряжением, прикосновение допускается только к сенсору Е1.

    Схема сенсорного электронного выключателя на симисторе

    Триггер построен на интегральной микросхеме К561ТМ2 (DD1). С его выхода 1 сигнал поступает на базу транзисторного усилителя тока VT2, эмиттер которого соединен с управляющим выводом симистора VS1. Как только на нем появляется напряжение 3 В, симистор открывается и включает источник света. При следующем прикосновении к сенсору триггер меняет состояние и на выходе 1 появляется противоположный сигнал, выключающий лампу EL1.

    Мощность нагрузки для данной схемы составляет не более 60 В. Если ее потребуется увеличить, симистор устанавливается на радиатор.

    Существуют схемы с функцией светорегулирования. При кратковременных прикосновениях к сенсору лампа будет загораться и гаснуть. Если держать руку на чувствительном элементе, яркость будет расти, а затем уменьшаться. Подобное устройство удобно применять для настольной лампы за рабочим столом. Можно настроить определенную освещенность, убрав руку с выключателя. На рисунке изображена схема сенсорного регулятора.

    Схема сенсорного светорегулятора

    Сигнал подается от чувствительного элемента на микросхему К145АП2, а она управляет симистором VS1 через транзистор VT1. Питание подается от сети 220 В. Светодиод HL1 является индикатором напряжения и подсвечивает сенсор в темноте.

    Технологический прогресс не стоит на месте и со временем затрагивает все сферы жизни человечества. Не исключением стало и обустройство дома. К примеру, сенсорный выключатель света, появившийся совсем недавно, уже успел занять достойную нишу в повседневном обиходе.

    Устройство повышает не только уровень комфорта, но и увеличивает эксплуатационный срок осветительных приборов, а также относится к стильным дизайнерским элементам.

    Давайте вместе разберемся в принципах работы и конструкционных особенностях этих устройств. На какие моменты нужно обратить внимание при выборе и как правильно произвести монтаж сенсорного выключателя.

    Внешний вид классической модели электронного коммутационного устройства практически идентичен с сенсорной панелью и представляет из себя экран из глянцевого электрохромного материала (кристаллическое стекло) с нанесенной на него разметкой. В широком разнообразии представлены варианты дизайна, цвета и конфигурации приборов.

    Независимо от внешних характеристик и количества подключенных потребителей, конструктивно сенсорный прибор состоит из таких основных частей:

    1. Контроллер или блок управления
      . За декоративным лицевым экраном находится активная поверхность чувствительного элемента, реагирующая на различные раздражители. Исходя из типа сенсорного выключателя, раздражителями выступают: касание объекта воздействия, в некоторых моделях приближение, хлопок в ладоши, голосовая команда.
    2. Полупроводниковый преобразователь
      . В предыдущем блоке вырабатывается сигнал, который на этом участке преобразуется в электрический достаточной мощности для срабатывания.
    3. Коммутационная часть
      . Посредством коммутатора осуществляются основные действия в электроцепи: размыкание, замыкание или плавное регулирование степени нагрузки, подаваемой на светильник.

    Исходя из устройства электронного изделия его принцип действия очевиден: осуществляя легкое прикосновение пальцев к панели, производится сигнал, который преобразуется и вызывает включение реле.

    Дополнительные функции, встроенные в универсальный выключатель сенсорного типа, часто применяются для обустройства системы умный дом: контроль работы приборов обогрева, открытие/закрытие оконных роллетов и другие

    Отличительные черты сенсорного устройства

    Электронный прибор относится к высокотехнологичному поколению приборов, основное предназначение которых — управление иллюминацией. Принцип его работы основан на регулировке тока с помощью микросхемы, в обычных же переключателях применяются скользящие контакты стандартного типа.

    За счет такой платы исключается образование короткого замыкания. Это значит, что существенно повышается эксплуатационный срок ламп, а также ресурс самого выключателя.

    Бытовые модификации электронных коммутационных приборов используются в сетях с напряжением 220 В. Их применяют для подключения бра, управления и регулировки подсветки или основной иллюминации

    Максимальное удобство управления осветительными устройствами — основное преимущество сенсорного (электронного) выключателя.

    Он отличается от обычного наличием специального датчика, который и послужил основой для наименования этого вида. Сенсор, расположенный в конструкции, фиксирует излучаемое тепло рук, реагирует на касание или же на звуковой сигнал.

    Сенсорные механизмы можно встретить в повседневной жизни практически повсеместно. Этот современный датчик позволяет осуществлять контроль различных действий

    Поскольку самостоятельно сенсорный воспринимающий элемент не способен воспроизводить сигналы, достаточные для начала регулировки светотехники напрямую, в устройстве используются усилительные приборы. Такими проводниками являются транзисторы или другие альтернативные элементы.

    Для распределения усилителей используется способ каскадного размещения:

    1. Первое место в цепи, сразу после датчика, занимает транзистор с высокой чувствительностью и низкой мощностью.
    2. Следующим в колебательном контуре идет аналогичный механизм, однако с более низкой восприимчивостью, но с мощностью достаточной для передачи большой нагрузки на элемент.

    Довольно часто в электронных переключателях применяется гальваническая изоляция управляющей цепи, где контрольный сигнал посылается посредством оптического излучения — оптопары. Таким образом, осуществляется отделение хрупкой части механизма, а именно датчиков от силовой.

    Также возможно применение и радиодиапазона, где отправка команд выполняется через протоколы эфира задействованной беспроводной сети, например, BlueTooth или Wi-Fi.

    Датчик обладает силой тока всего в несколько единиц миллиампер, что является недостаточным даже для передачи сигнала на базу транзистора. Поэтому для отправки команды в сенсорном выключателе применяются усилители

    Питание активных элементов, входящих в состав электронного выключателя, может осуществляться с помощью батареек или электросети. Однако для второго варианта потребуется производить определенные манипуляции для выпрямления сетевого напряжения с последующим его обрезанием до требуемого уровня.

    Самый простой пример – полупроводниковый диод Зенера. В редких случаях можно встретить встроенный полноценный импульсный блок питания.

    Виды электронных коммутационных изделий

    Несмотря на то что сенсорные выключатели делятся на шесть основных видов, в быту используется только три, а именно: емкостные, оптические и высокочастотные. Рассмотрим их более подробно.

    Емкостные приборы – излишество или необходимость?

    Емкостный тип работает в качестве датчика освещения и способен регистрировать нахождение объекта на установленной дистанции. Устройство монтируют вместо стандартных переключателей света, однако для его работы не требуется нажатие кнопочного/клавишного механизма.

    Суть работы основана на следующем алгоритме действий: когда рука приближается к чувствительной зоне сенсорного экрана, в основном на 40-50 мм, устройство выполняет заданную команду — осуществляет регулировку светотехники, включая или выключая ее. Некоторые варианты требуют легкого прикосновения к активной панели выключателя.

    Китайская компания Suntruth Electrical один из немногих представителей рынка, специализирующихся на выпуске сенсорных переключателей, устанавливаемых на месте обычного

    Для некоторых такой функционал будет воспринят, как излишество, однако многие потребители, особенно их женская половина, по достоинству оценивают суть такого механизма.

    К примеру, если в процессе приготовления на кухне требуется включить дополнительное освещение, то легкое движение руки, при этом неважно будет она мокрая или грязная, без проблем осуществляет управление электронным коммутатором.

    Основные представители емкостных электротехнических аксессуаров для управления светотехникой выпускаются фирмами: Jung, Berker, Livolo и Steinel. Несмотря на популярность, многие разработчики отказались от подобного рода изделий и переориентировали производство на отдельно устанавливаемые виды приборов.

    Комфорт и экономия оптических выключателей

    Переключатель, оснащенный инфракрасным датчиком, воспринимает исключительно тепловые излучения в инфракрасном диапазоне, исходящие от тела в процессе передвижения. Его альтернативным названием является датчик движения или присутствия.

    Оптические модели с пиродетектором рассчитаны на действие инфракрасного излучения длиной волны не более 9 мкм. Приборы из серии Delta reflex от компании Siemens универсальны. Их можно установить как на потолок, так и на стену и даже на улицу

    Действие этого прибора основано на работе чувствительного пироэлемента. Оптическая система перенаправляет тепловые лучи в полупроводниковый приемник, окруженный накопительной линзой из пластика.

    Последний элемент поделен на сегменты. За счет этого участок перед ик-датчиком делится на последовательно расположенные чувствительные и нечувствительные зоны, а соответственно, видимые и слепые секторы.

    Принцип работы устройства следующий: как только движущийся тепловой объект попадает в зону, подконтрольную линзе, в пиродетекторе вырабатывается импульс напряжения. Посредством усилителя этот сигнал возрастает, а коммутатор осуществляет включение ламп.

    Наиболее удобны для применения в быту инфракрасные выключатели с чувствительным узконаправленным элементом, размещенным на шарнирной петле, с одной, двумя или тремя свободными фазами. За счет этого удается настроить необходимый уровень высоты и наклона обзора линз

    Сравнительно недавно компания Siemens презентовала новую серию оптических сенсорных выключателей Delta Reflex. Это универсальные устройства, монтируемые в любые зоны помещения, в том числе и наружные, со степенью защиты от внешних неблагоприятных факторов IP 55.

    Высокотехнологичные модели комплектуются пультом управления, посредством которого воспроизводится программирование различных функций, например, настройка таймера задержки времени отключения или имитация присутствия в заданный период.

    Удобство и практичность в
    ысокочастотных приборов

    Высокочастотные сенсорные переключатели представлены датчиками активного типа (освещенности) и объема. Конструктивно эти приборы достаточно схожи с предшествующим вариантом, однако принцип реагирования существенно отличается.

    В основе работы детектора лежит применение фотодиодов. В момент попадания на фоточувствительную область квантов света прибор отключает светотехнику. При этом в его корпусе есть специальный регулирующий механизм, с помощью которого задается требуемый уровень иллюминации.

    Такие интеллектуальные механизмы в большей степени используются для освещения фасадов. При наступлении сумерек они включают фонари на участке, когда светает – отключают.

    Несмотря на высокую степень защиты, детекторы освещенности при налипании снега могут работать некорректно – решив, что наступили сумерки, прибор выключает освещение, поэтому снег необходимо постоянно счищать

    К популярным моделям относятся датчики немецких фирм Steinel и Osram. Представлены как изделия, устанавливаемые на место старой лампочки, так и отдельные устройства.

    Монтаж производится в разрыв электроцепи, подающей питание на светотехнические приборы. Устройство обладает высокой степенью защиты, не меньше IP 44.

    Принцип работы датчика объема основан на излучении слабых высокочастотных импульсов, отражающихся от различных предметов мебели и декора, пола и стен.

    Создав полную картину помещения в поле отражаемых микроволн, светорегулирующее устройство с определенной периодичностью ее инспектирует. Если в зоне появился новый объект, формируется команда и свет включается, если ничего не меняется, тогда прибор остается в выключенном режиме.

    Основным производителем таких приборов является все та же фирма Steinel. Их выпускают в качестве выключателей, устанавливаемых вместо стандартных или же, более дорогие модели, в виде настольных ламп.

    Маркировка и тонкости подключения

    Разбор маркировки будем выполнять на примере электронного переключателя модели VL C701R компании Livolo. Модификация прибора обозначается латинскими буквами C6, C7 и т. д. Дальше располагается двузначное число, указывающее на количество подключаемых лампочных групп: 01, 02 и 03.

    Расшифровка маркировки модели VL C701R: VL – сокращенное название производителя; C7 – серия; 01 – одна управляемая линия; R – пультовое радиоуправление

    Последние буквы будут обозначать дополнительную функциональность сенсорного переключателя:

    • R – радиоуправление;
    • D – диммерный механизм, позволяющий осуществлять плавное регулирование степени освещения;
    • S – функция проходного выключателя;
    • T – таймер отключения.

    Схема подключения сенсорного выключателя аналогичная, как и для или светорегулятора.

    Выводы и полезное видео по теме

    Если вы решили превратить свой дом в интеллектуальный, стоит воспользоваться советами по выбору электронных моделей. Об этом в сюжете:

    Определившись с моделью и нужными функциями важно разобраться, как воспроизвести подключение:

    Несмотря на высокую ценовую категорию, сенсорные коммутационные устройства оснащены настолько мощным функционалом, которого вполне достаточно для обустройства системы умный дом. Выбрав и купив подходящую модель, соответствующую запросам, можно выполнить подключение своими силами.

    У вас есть личный опыт использования сенсорных выключателей для света? Пожалуйста, поделитесь им с посетителями нашего сайта. Расскажите о достоинствах и недостатках подобных приборов, которые заметили именно вы. Пишите комментарии в блоке под статьей.

    Внешне сенсорный выключатель света похож на кристаллическую панель с разметкой. Бытовые модели, используемые в сетях 220 вольт, могут отличаться по цвету, форме, фактуре поверхности. В последнее время сенсорные выключатели все чаще применяют для:

    • Подключения бра
    • Управления элементами подсветки многоуровневых потолков
    • Регулировки основного освещения в квартире

    Такой прибор можно купить или сделать своими руками.

    Устройства разных типов могут реагировать на:

    • Прикосновение пальца к рабочей поверхности
    • Приближение руки к сенсору
    • Другие изменения условий в комнате (температура, движение, звук, время)

    Сенсорный выключатель может быть оснащен дополнительными функциями, его конструкция бывает основана на разных принципах действия. Стоит обозначить 4 популярные модификации:

    1. С пультом ДУ. Удобно использовать для управления бра, светодиодной лентой и т. д.
    2. Емкостной. Реагирует на легкое прикосновение. Такое устройство можно сделать своими руками, об этом немного ниже.
    3. С таймером. Помогает экономить на электричестве, отключая свет, когда в квартире никого нет.
    4. Бесконтактный. Реагирует на определенные особенности обстановки: звук, изменения уровня освещенности, перепад температур, движение.

    Каждую из разновидностей можно . С его помощью регулируется яркость освещения в комнате.

    Устройство сенсорного выключателя

    Вне зависимости от принципа работы, сенсорные выключатели имеют одинаковое строение: все они состоят из четырех основных частей.

    1. Лицевая поверхность. Иногда за ней устанавливают элемент подсветки.
    2. Датчик. От его типа зависит принцип действия выключателя.
    3. Коммутационная схема, преобразующая получаемый сенсором сигнал в электрический.
    4. Корпус. Он может быть накладной (устанавливается снаружи), или с внутренним монтажом (встраивается в стену).

    Модели с плавной регулировкой интенсивности освещения

    Если требуется устройство, позволяющее изменять уровень яркости постепенно, стоит обратить внимание на сенсорные выключатели с диммерами.

    Некоторые такие приспособления могут регулироваться с помощью пульта ДУ. Не вставая с кресла можно настраивать яркость бра или светодиодной подсветки.
    Сенсорный выключатель с этим устройством продлевает срок эксплуатации ламп накаливания, устраняя эффект резкой подачи напряжения.
    Схемы подключения некоторых приборов требуют обязательного наличия блока питания или диммера. Такое устройство выключателя как нельзя лучше подходит для управления контуром светодиодной ленты.

    Модели для монтажа светодиодной подсветки

    Сенсорные выключатели для светодиодных лент, профилей также называют «диммерами». Они применяются и с другими устройствами, рассчитанными на питание от 12 В.
    Диммеры позволяют не только включать или выключать отрезок светодиодной ленты, но и настраивать яркость.
    Электронные устройства чаще всего бывают с сенсорным управлением. Их иногда включают в схемы устройства интерьерного LED-освещения для:

    • Обустройства подъездов, лестничных пролетов
    • Подчеркивания стиля дизайна квартиры
    • Оборудования системы «Умный дом»

    Многие из них не рассчитаны на 220 вольт, поэтому для бра и люстр нужно подключить отдельные устройства.

    Емкостной датчик

    Емкостные выключатели света являются более чувствительными. Принцип работы основан на существовании электростатического поля. Оно заполняет также пространство вокруг датчика. Когда емкость в этом поле изменяется (человек подносит руку к выключателю), сенсор срабатывает и включает бра или люстру.
    В основе датчика лежит простой конденсатор. Два электрода на поверхности выключателя являются его обкладками. Когда к ним приближается физический объект, емкость конденсатора меняется. Это становится сигналом для включения света.
    Каждой модели свойственны индивидуальные особенности. Чувствительность некоторых из них можно настроить в процессе установки.

    Как подключить устройство

    Каких-либо технических особенностей установки сенсорных выключателей в сети 220 вольт не существует. .
    Например:

    • Если устройство поддерживает функцию управления пультом ДУ, то он должен быть виден с зоны отдыха
    • Модели, реагирующие на изменение температуры, не следует располагать возле радиатора отопления

    Отличаться может схема подключения выключателя для светодиодной ленты.
    Важно помнить правила безопасности при работе с электричеством, отключать счетчик. Необходимо .
    Если прибор накладной, для его установки не придется делать углубление в стене. Процесс подключения такого устройства довольно прост. .

    Как сделать сенсорный датчик

    Имея опыт работы с паяльником, и раздобыв некоторые детали, можно создать своими руками простой сенсорный выключатель, рассчитанный на работу в сети 220 вольт. Самая простая схема выглядит так:

    Конденсатор C3 использовать не обязательно.

    Итак, для создания сенсорного выключателя своими руками понадобятся такие детали:

    • Сопротивление на 30 Ом
    • Транзисторы КТ315 (два)
    • Электролитический конденсатор (100 мкф, 16 В)
    • Простой конденсатор (0,22мкф)
    • Полупроводник Д226
    • Мощная батарейка или блок питания (выходное напряжение 9 В)

    Все это нужно спаять согласно схеме. В подходящем по размеру корпусе (можно использовать старый накладной выключатель) делается отверстие на лицевой части. В него выводится провод. Для работы сенсорного выключателя света схему нужно подключить к блоку питания, а проводок присоединить к металлической пластинке, которая будет закреплена на передней плоскости самодельного устройства.

    Скорее всего, создание накладного сенсорного выключателя своими руками обойдется дешевле, чем покупка настоящего. Получившийся прибор вполне можно использовать для подключения подсветки в доме.

    Емкостной выключатель своими руками

    Емкостной выключатель света, сделанный своими руками, вполне может быть использован для устройства подсветки из светодиодной ленты или управления лампами люстры. Он также может быть накладной или встроенный в стену. Схема является не настолько простой, как предыдущая.

    Датчик WA1 реагирует на приближение ладони. Емкость вносится в колебательный контур на транзисторе VT 1 и меняет его частоту.

    Сопротивления R6 и R7 нужны для стабильной работы устройства при скачках напряжения от 4 до 10 вольт.

    С помощью сенсорного выключателя, вы можете управлять не только различными осветительными приборами, а и использовать их для управления шторами или в качестве дверного звонка. Существуют различные типы переключателей. Ниже приводится список выключателей и схемы их подключения.

    Важная инструкция по установке сенсорных выключателей

    Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены). Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.

    1. Распакуйте выключатель.
    2. Подключите выключатель освещения.
    3. Прикрутите выключатель света в монтажную коробку заподлицо.
    4. Закрепите лицевую панель, должен быть «щелчок».
    5. Включите питание (автомат).
    6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

    Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.

    Одно сенсорный выключатель Livolo

    • Имеет одну сенсорную кнопку которая работает в режиме вкл/выкл.

    Схема подключения односенсорного выключателя:

    Настройка дистанционного управления выключателями Livolo

    Выключатели которые поддерживают дистанционное управление
    в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

    1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
    2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
    3. О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
    4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
    5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

    Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

    Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:

    Есть возможность одной кнопкой на пульте включать сразу несколько выключателей. Например, Вам необходимо осветить путь из комнаты в кухню через коридор. Видео руководство, по программированию сцен освещения с использованием выключателей Livolo с функцией дистанционного и пульта поможет Вам:

    Двух сенсорный выключатель Livolo

    • Выключатель используется для управления двумя линиями нагрузки с одного места.
    • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
    • С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.

    Схема подключения двухсенсорного выключателя:

    Проходной одно сенсорный выключатель Livolo

    • Выключатели используется для управления одной линией нагрузки с двух и более мест.
    • Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
    • Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
    • Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

    Схема подключения проходных выключателей Livolo:

    Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

    Внимание!
    Функция проходного переключателя начинает работать только после синхронизации
    с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

    Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
    Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.

    Видео руководство по синхронизации двух проходных выключателей Livolo:

    Сброс синхронизации:

    Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.

    Видео руководство по синхронизации трех проходных выключателей Livolo:

    Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала. Синхронизация будет сброшена.

    Проходной двухсенсорный выключатель Livolo

    • Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
    • Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
    • В схеме используется Главный и Второстипенные выключатели.
    • Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
    • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
    • Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

    Схема подключения двухсенсорных проходных выключателей Livolo:

    После подключения проходных выключателей, их необходимо синхронизировать
    для совместной работы.

    Схема подключения двойных проходных сенсорных выключателей Livolo на разводку выполненную для клавишных выключателей

    После подключения, останется два незадействованных провода.


    Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

    1. Реализовать управление общим освещением комнаты с трех мест: при входе в спальню, слава кровати, справа кровати.
    2. Реализовать управление бра слева кровати и справа кровати.

    Аннотация. После подключения и синхронизации управление света в комнате будет таким:

    • Лампа №3 управляется с выключателя №1, №2, №3;
    • Лампа №1 управляется с выключателя №1
    • Лампа №2 управляется с выключателя №2

    Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

    Задача: Реализовать управление двумя зонами освещения из трех мест.

    Схема подключения проходных выключателей Livolo в данном случае будет такой:

    После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

    • Лампа №1 управляется с выключателя №1, №2;
    • Лампа №2 управляется с выключателя №2, №3

    Подключение двухсенсорного и односенсорного проходных выключателей Livolo

    После подключения проходных выключателей, их необходимо синхронизировать. Видео пример по синхронизации смотрите выше на данной странице.

    Аннотация: После подключения и синхронизации управление света в комнате будет таким:

    • Лампа №1 управляется с выключателя №1;
    • Лампа №2 управляется с выключателя №1 и №2

    Сенсорный диммер Livolo

    • Выключатель используется для управления одной линией нагрузки с одного места.
    • Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
    • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

    Схема подключения сенсорного димера:

    Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

    Управление сенсорным выключателем света с диммером (светорегулятор):

    1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

    2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

    3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

    Примечание:

    1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

    2. Выключатель не подходит для ламп дневного света.

    3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.

    LED адаптер

    В некоторых случаях для корректной работы сенсорного выключателя света со светодиодными лампами необходима установка LED адаптер во избежание мигания ламп в выключенном состоянии.

    Схема подключения LED адаптера.
    Адаптер подключается параллельно нагрузке.

    Схема подключения LED адаптера при использовании LED ленты.
    Адаптер подключается параллельно трансформатору в сеть 220 вольт.

    Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

    Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:

    Стабилизатор пускового тока

    С применением Стабилизатора пускового тока, сенсорный выключатель будет корректно работать с моторами, например вытяжек, или мощных трансформаторов для 12 вольтовых LED лент, LED лампами с драйверами, которые при включении потребляют ток в десятки раз превышающий номинальный — 5А.

    Схема подключения Стабилизатора и Адаптера:

    Сенсорный выключатель Livolo для штор, залюзи, ворот.

    • Выключатель используется для управления одного моторизированного привода штор, жалюзи, ворот.
    • Имеет две сенсорные кнопки которые работает в режиме открыть/закрыть.
    • С обратной стороны выключателя есть 5 клемм для подключения фазы
      , нуля
      , и двух клемм моторизированного привода.

    Видео руководство по управлению шторами, жалюзи, воротами при помощи сенсорного затворного выключателя Livolo:

    Выключатель с «сухим контактом» Livolo

    • Выключатель используется для систем Умный дом.
    • Имеет одну или две сенсорные кнопки которые работают в режиме импульса.
    • С обратной стороны выключателя есть две клеммы для подключения фазы, нуля и одной или двух независимых линий.

    Схема подключения выключателя с сухим контактом:

    Кнопка

    Терморегулятор Livolo

    Терморегулятор со встроенным датчиком температуры


    Терморегулятор с датчиком температуры пола


    Терморегулятор со встроенным датчиком температуры для газовых систем отопления


    Выключатель для Smart вытяжки

    Подключение сенсорного выключателя к вытяжке с датчиком влажности и таймером

    Для подключения необходим ноль в подрозетнике!


    Подключение двух сенсорного выключателя. Первый сенсор включает свет, второй — подключен к smart вытяжке с датчиком влажности и таймером

    Подключение мастер-кнопки Livolo

    Выключение света во всем доме с одного места.

    Проходной выключатель. Инструкция. Схема подключения

    Сенсорные проходные выключатели Livolo возможно установить на заложенную проводку для клавишных выключателей без внесения изменений в проводку!  Распред коробки вскрывать не нужно.

    Сенсорный проходной выключатель Livolo универсальный, он же перекрестный или маршевый используется для управления освещением из двух и более мест. Работает в режиме вкл/выкл.

    Подключения проходных выключателей Livolo проще чем у клавишных. Коммутацию выполняет Главный (Master) выключатель, Второстепенные (Slave) выключатели передают команду вкл/выкл Главному выключателю.

    • Для подключения Главного (Master) выключателя используются клеммы: Lin — фаза, L1 и L2 — выход на линии нагрузки, COM — информационный.
    • Для подключения Второстепенного (Slave) выключателя используются две клеммы: Lin — фаза, COM — информационный.



    Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из двух мест

    Односенсорные модели VL-C701S, VL-C701SR, VL-C701SZ.

    Двухсенсорные модели VL-C702S, VL-C702SR, VL-C702SZ.

    Схема подключения сенсорных проходных выключателей Ливоло для управление освещением из трех мест

    Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из четырех мест

    Внимание! Функция проходного переключателя начинает работать только после программирования. Без программирования свет будет включать только Главный Master выключатель.

    Программирование:

    Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.

    Шаг 2: Прикоснитесь к сенсору Второстепенного переключателя на пол секунды.

    Сброс программирования:

    Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Программирование будет сброшено.


    Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

    Заложенных проводов достаточно. Распределительные коробки вскрывать не нужно. Необходимо подать фазу на два выключателя и соединить их информационным COM проводом.

    Как подключить проходной сенсорный выключатель Livolo на проводку для клавишных выключателей

    Пример реализации схемы управления двумя источниками свети из двух мест. Необходимо подать фазу на два выключателя и соединить их информационным COM проводом. После подключения останется два свободных провода.




    Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO.

    ЗАДАЧА!

    Реализовать управление общим освещением комнаты с трех мест: слева от кровати, справа от кровати, при входе в комнату.

    Реализовать управление отдельными бра по обе стороны кровати.

    • Выключатель №1 управляет лампой №1.
    • Выключатель №2 управляет лампой №1, вторая линия используется для подключения бра №2.
    • Выключатель №3 управляет лампой №1, вторая линия используется для подключения бра №3.

    Обзорное видео о подключении проходных выключателей Livolo

    Если у Вас остались вопросы по подключению проходных выключателей Livolo мы с радостью Вам поможем. Наши контакты https://livolo.in.ua/pages/contacts/

    Инструкция подключения сенсорного выключателя Vhome

    Привет всем.
    Сегодня будет совсем маленький обзорчик на сенсорные выключатели от фирмы NoName.
    Кому лень идти под кат, скажу сразу, выключатели вроде бы и красивые, и необычные, но в тоже время не совсем удобные, так как на выключатель приходится обращать внимание, да ещё и целится (если у вас двойной выключатель). В общем под катом будет только разборка и внешний вид =)

    И так, начну с доставки.

    Посылка прилетела ЕМСкой примерно за две недели.

    Выключатели пришли вместе с спецсигналом из предыдущего обзора. Фоток коробки у меня не осталось, но скажу что все было упаковано в прочный картон + внутри все проложено вспененной транспортировочной пленкой.

    При транспортировке ничего не пострадало.

    Продавец отправил мне два вида выключателя.

    Один основной (подключается к электрической сети)

    Второй беспроводной, то есть дублирующий.

    C тем что подключается к электрической сети в комплекте шла инструкция на английском + два шурупа.

    С беспроводным, два кусочка двустороннего скотча.

    Простите за дальнейшее качество фото. =)

    Из коробки на лицевой части выключателях нанесена защитная пленка, её желательно снимать после установки выключателя на свое место.

    Лицевая часть выполнена из гладкого каленого стекла.

    Также продается отдельно от внутренностей, если со временем вам надоест белый цвет, вы можете легко заменить его на другой.

    У данного продавца в наличии три цвета (золотой, черный и белый)


    Если честно, я даже не знал, что продавец положит выключатель, если бы знал, то взял бы черный, он более подходит мне в ванную комнату, белый оставлю для зала.

    Чтобы установить выключатель нам потребутся выполнить всего 4 действия.

    1 Открыть выключатель.

    2 Подключить проводку.

    3 Закрепить в посадочном месте.

    4 Защелкнуть крышку.

    Готово

    Выключатель подключается к сети аналогично нашим привычным выключателям.

    L — Входной

    L1, L2 — Выводной на лампочки

    У меня возникла небольшая проблема во время эксперементов с выключателем.

    Я от электрики далек, но возможно мыслю правильно.

    Я тестировал выключатель сначала на одной светодиодной лампочке.

    Так вот, когда я запитался от одного канала, все работало прекрасно, но вот когда я начал щёлкать второй канал, который остался пустой, у меня начинала тускло гореть лампочка которая была в тот момент в положении ВЫКЛ. Вопрос к электрикам: Почему?

    Возможно ли это, потому что я пустил ноль в разрыв вместо фазы?

    Внутренности беспроводного

    Немного внешнего вида.

    А теперь внимательно посмотрите на выключатели и на свою комнату. И подумайте, стоит их вешать или нет.

    Если у вас до сих пор поклеены бабушкины обои и у вас скрипучий пол =) то данные выключатели никак не украсят всю эту картину.

    Ещё хочу отдельно рассказать про безпроводной выключатель, который можно использовать как дублирующий (проходной), так и как пуьт ДУ.

    Данный выключатель из коробки идет как дублирующий, но его можно перепрограммировать.

    Например вы хотите одним касанием на левую клавишу включать два канала, а на правую выключать. И так можно запрограммировать в любом удобном для вас порядке.

    Для этого надо зажать одну из кнопок основного выключателя (до сигнала)

    После сигнала вам надо нажать на пульте кнопку которую вам необходимо запрограммировать.

    Только надо знать после какого сигнала вам надо программировать.

    1 сигнал — включение и выключение

    2 сигнала — только включение

    3 сигнала — только выключение

    4 сигнала — полный сброс.

    Могу подвести небольшой итог.

    Чем они могут понравиться?

    Дизайн, «сенсорность», легкая замена лицевой части на другую.

    Чем они могут не понравиться?

    «Сенсорность»

    Почему я отнес сенсорное управление к двум пунктам?

    Да потому что одним может это понравится, но они умолчат про то, что не очень то и удобно каждый раз метиться в этот сантиметровый кругляшок.

    Вот например есть один человек который после моей демонстрации данного выключателя написал мне вот такую смс

    В итоге =)

    В общем, покупать или нет, решать только Вам.

    В России ценник от 1500р.

    Ценник на лицевую часть от 500р

    Приятных покупок.

    Принцип работы смотрите ниже

    Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

    Инструкция по эксплуатации сенсорных выключателей. — СенсорСвета

    Перед установкой обязательно прочтите это
    руководство.

    Производитель не несет
    ответственности за любой ущерб, причиненный в следствии  вашей собственной неправильной эксплуатации.
    Гарантия производителя будет применяться только тогда, когда установлено
    квалифицированным электриком.

    Особые отметки:

    1. Подключение
    выключателя должно происходить при выключенном электричестве.

          2. Проводка
    должна быть сделана строго по правилам электромонтажа.

          3.  Выключатель
    монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм

          4. Нельзя
    подавать электричество и прикасаться в электронным деталям без установленной
    стеклянной панели.

    Правила установки:                                                                                                    Схема подключения к электросети:

    Использование дистанционного пульта управления.

    Программируемые клавиши «А», «В», «С»
    включают и выключают свет по заданным зонам. Клавиша «D» выключает все зоны одним нажатием.

    Примечания:

    1. Расстояние между пультом и выключателем не должно
    превышать 30 м

    2. Если
    лампа не подключена к выключателю, то при синхронизации не будет воспроизведен
    звук.

    Инструкция
    синхронизации  малого дистанционного
    управления:

    1.  Удерживайте
    сенсор включения 5 секунд.

    2.  Отпустите
    после звукового сигнала.

    3.  Нажмите
    кнопку на пульте  (например, кнопку А)

    4.  Звуковой
    сигнал информируют вас об успешном окончании синхронизации.

    Примечание: 1.
    Для
    отмены синхронизации удерживайте нажатие 10 секунд.  Двойной звуковой сигнал информирует об отмене
    синхронизации.

    Функции
    малого дистанционного управления:

    А) После синхронизации при
    использовании выключателей управление пультом осуществляется по следующей
    схеме:

    Клавиши
    «А», «В», «С» включают и выключают свет по заданным зонам. Клавиша «D»
    выключает все зоны одним нажатием.

    Б) При использовании пульта в
    диммируемых выключателях схема работы пульта следующая:

    Клавиша «А» включает, «В» делает свет
    ярче, «С» приглушает свет, а клавиша «D» выключает.

    Инструкция для диммируемого  выключателя.

    1. Коснитесь выключателя коротким

    2. Удерживая
    прикосновение на кнопке регулируйте яркость лампы.

    3. С помощью функции памяти выключатель запоминает
    яркость последнего включения

    Примечание: Устройство применяется только для тех ламп, которые
    предназначены для использования светорегулятора.  Максимальная мощность диммера  500W. Для данного вида выключателей нормально,
    если они немного нагреваются во включенном состоянии.

    Схема подключения
    проходного переключателя
    :

    Примечание:

    1. Данный тип выключателей работает только при наличии
    питания на L in проводе.

    2.  Лампа может быть
    подсоединена к любому проводу на выключателе (как L1, так и L2)/

    3. соедините L к L, COM к
    COM, и один из L должен
    быть подключен к линии 220 v.

    Инструкция для синхронизации проходного выключателя:

    1.  Данный
    выключатель будет работать только после завершения синхронизации.

    2.  Шаги
    синхронизации:

    а) Удерживайте включение в течение 5
    секунд, отпустите прикосновение после того, как услышите звук или увидите мигание
    подсветки.

    б) Прикоснитесь к второму выключателю
    если замигает подсветка, это значит синхронизация выполнена.

    3. Отмена синхронизации:Удерживайте выключатель в течение 10
    секунд. Когда услышите звук или увидите двойное мигание, синхронизация отменена.
    Синхронизация останется незавершенной /неотмененной если вы отпустите сенсор
    после однократного сигнала или мигания.

    Технические параметры:

    1. Размер лицевой
    панели  80mm *80mm*40mm, 150mm*80mm 40mm

    2. Рабочее
    напряжение  110-250 В (переменный ток
    50-60Гц)

    3.
    Максимальная нагрузка на линию 1000W диммируемый
    выключатель до 500W

    4. Сила тока 5А

    5. Собственная
    потребляемая мощность ?0.1 мВт

    6. Условия
    эксплуатации температура -30~70?, относительная  влажность ?95%

    7. Срок службы 100000
    переключений

    8. Общая нагрузка для всех подключенных выключателей не должна превышать
    2000W.

    виды, устройство, принцип работы и подключение

    Развитие технологий затронуло все сферы жизни человека, в том числе обустройство дома. Один из примеров — сенсорный выключатель света. Это устройство значительно повышает комфорт нахождения в помещении и позволяет управлять освещением с помощью прикосновения. И это не единственное преимущество.

    Особенности конструкции и принцип работы

    Сенсорный выключатель срабатывает даже при слабом прикосновении к кнопке. Состоит из трех основных элементов:

    1. Блок управления. Система обрабатывает внешний сигнал и передает его нужным деталям.
    2. Устройство коммутации. Дает нагрузку электрической сети, смыкающей и размыкающей цепь и меняющей силу тока на светильник.
    3. Сенсорная (управляющая) панель. Предназначена для восприятия касаний или сигналов с пульта дистанционного управления. В современных устройствах к сенсору можно не прикасаться, достаточно провести рядом рукой.

    Стандартные модели выключателей наделены следующими возможностями:

    1. Включают/выключают свет, регулируют яркость.
    2. Контролируют работу отопительной техники и сообщают об изменениях температуры.
    3. Открывают/закрывают жалюзи.
    4. Включают/выключают бытовую технику, подсоединенную к выключателю.

    Из дополнительных функций очень полезен датчик движения.

    Система классификации

    Сенсорные выключатели бывают разных видов, которые подбираются в зависимости от потребностей жилого дома или офиса.

    С пультом управления

    Используется в таких случаях:

    • выключатель находится в неудобном месте, и его нельзя оттуда перенести;
    • в квартире/доме проживает человек с ограниченной подвижностью;
    • выключатели расположены на высоте, куда не достанут дети;
    • есть необходимость изменить яркость света, не вставая с кровати.

    Для работы с конструкцией такого вида не обязательно использовать специальный пульт. Подойдет универсальный, подключаемый одновременно к двум, трем и более приборам.

    С таймером

    Устройство имеет массу преимуществ:

    1. Бесшумная работа.
    2. Простота установки.
    3. Безопасность. Если цепь разорвалась или произошло замыкание, выключатель автоматически переходит в выключенное положение.
    4. Привлекательный внешний вид. Корпус устройства может быть окрашен в любой цвет.
    5. Два цвета для индикации работы. Красный сообщает о включении подсветки, синий — о выключении.
    6. Прочность и надежность. Для изготовления изделий используется специальное стекло. Края тщательно шлифуются. Благодаря этому выключатель становится безопасным и простым в уходе.
    7. Универсальность. Работает с любым типом ламп, будь то светодиодные, галогеновые или лампы накаливания.

    Сенсорные выключатели с таймером отличаются большим набором функций и экономичностью.

    Оптико-акустические выключатели

    Реагируют на звук или движение — хлопок, произнесенное слово или какой-либо жест. Главное, чтобы все это происходило в зоне действия датчика.

    Что такое диммеры

    Сенсорные выключатели с диммером позволяют менять уровень освещения в помещении. Обычные устройства работают в двух режимах — включено/выключено. Диммер дает возможность регулировать яркость света на свой вкус.

    Устройства с таким приспособлением имеют важные преимущества:

    1. Благодаря возможности менять яркость, помогают снизить количество потребляемой электроэнергии. Показатель уменьшается на 50%.
    2. Дают возможность подстраивать освещение под ситуацию. Например, вечером после напряженного трудового дня можно снизить яркость до полумрака.
    3. Если в помещении несколько выключателей, с помощью диммера можно акцентировать внимание на одной из частей интерьера.

    Конструкции с диммерами не работают с энергосберегающими и люминесцентными лампами.

    Устройства для монтажа светодиодной подсветки

    Выключатели, которые можно подключать к светодиодным лентам, также носят название диммеров. Они включают, выключают и регулируют яркость источника света.

    Чаще всего такие устройства являются частью схемы освещения подъездов или системы «умный дом», а также акцентируют внимание на какой-либо детали помещения.

    Преимущества

    Сенсорные выключатели, по сравнению с классическими устройствами, имеют массу достоинств:

    • могут работать с любыми источниками света и электроприборами;
    • позволяют экономить электроэнергию;
    • отличаются надежностью и длительным сроком эксплуатации;
    • выполняют множество функций;
    • устройства легко монтировать;
    • работают практически бесшумно;
    • безопасны для человека;
    • сенсор срабатывает даже в том случае, когда к нему прикасаются мокрыми руками.

    В одном устройстве можно оборудовать несколько коммутационных систем.

    Как не ошибиться с выбором

    При выборе сенсорного выключателя в первую очередь необходимо смотреть на максимальные и минимальные ток и напряжение. Обычно значения указаны на упаковке или самом устройстве. Если они сильно отличаются от характеристик сети, придется установить стабилизатор.

    Также стоит помнить и о других параметрах:

    • количество подключаемых к одному выключателю устройств;
    • потребность в диммере;
    • нужен ли таймер, который в автоматическом режиме включает/выключает свет или приборы;
    • принцип работы: с помощью прикосновения или пульта дистанционного управления.

    Когда набор функций и свойств определен, можно переходить к внешним характеристикам. К примеру, заранее решить, стеклянная или пластиковая будет у выключателя панель управления.

    Фирмы-производители сенсорных выключателей

    Компания-производитель выключателя является немаловажным фактором, определяющим его выбор. Специалисты рекомендуют отдавать предпочтение тем, которые имеют хорошую репутацию в данной сфере:

    1. Basalte. Производит изделия премиум-класса. Они отличаются необычным дизайном и высоким качеством. На передней панели, которая часто изготавливается из стекла, есть указатели, играющие роль подсветки. Также компания выпускает выключатели, которые можно встраивать в систему «умный дом». Цена изделий зависит от сложности их исполнения.
    2. Legrand. Французская компания, производящая большой спектр электротехнических товаров. Изготавливаемые ею выключатели наделены большим количеством функций. Относятся к дорогому ценовому сегменту.
    3. Livolo. Российская компания, которая появилась на рынке электротехники совсем недавно. Отличительной особенностью изготавливаемых ею сенсорных выключателей является их доступная цена.

    Тонкости подключения

    Монтаж сенсорного выключателя ничем не отличается от установки обычного устройства. Он проходит в несколько этапов:

    • отключить электричество;
    • снять старый выключатель;
    • снять с нового изделия верхнюю панель;
    • соединить провода с предназначенными для них клеммами;
    • поставить рабочий механизм выключателя в монтажную коробку;
    • закрепить устройство, используя распорки и специальные винты;
    • зафиксировать панель.

    Подключение двухклавишной модели осуществляется по такой же схеме. Чтобы не запутаться, рекомендуется использовать те кабели, которые имеют разноцветные жилы.

    Аналогично подключаются и проходные выключатели. Они позволяют управлять источником света или техникой из разных мест. Это удобно при наличии в квартире/доме длинного коридора.

    Есть вариант необычного монтажа — не на стене, а в зеркале. В таком случае выключатель должен состоять из блока управления и инфракрасного датчика. Он срабатывает не от прикосновения, а от движения.

    Как сделать сенсорный датчик своими руками

    Датчик для сенсорного выключателя можно сконструировать своими руками. Для этого нужно подготовить:

    • реле с напряжением 6–12 В;
    • часть фольгированного текстолита, которая будет играть роль сенсора;
    • импульсный диод с напряжением от 100 В.

    Прикосновение к сенсору провоцирует открытие элементов, обозначенных в схеме как VT1 и VT2. После этого произойдет замыкание цепи (с помощью реле), и светильник/электроприбор включится.

    Самостоятельно можно изготовить и прибор с инфракрасным датчиком. Он работает только в том случае, когда в зоне видимости датчика есть движение. При его отсутствии через определенный промежуток времени освещение выключится.

    Подключение происходит по схеме:

    Эта схема имеет важные особенности:

    • на выходе находится единица;
    • транзистор открыт;
    • контакты от реле должны соединяться с клавишей;
    • работа инфракрасного датчика осуществляется благодаря генератору импульсов;
    • чтобы увеличить силу импульсного тока, который идет на инфракрасный светодиод, необходимо установить усилители.

    Подключение осуществляется так, чтобы по истечении 20 минут после того, как человек покинет помещение, свет выключался.

    Устройство на сенсорах — хорошая альтернатива обычным выключателям. Он отличается привлекательным внешним видом, экономичностью, надежностью. Позволяет включать/выключать не только источники света, но и бытовую технику. Изделия такого типа приобретают в специализированном магазине или, при наличии нужных навыков и умений, их можно сделать самостоятельно.

    Сенсорный выключатель света: виды, устройство, принцип работы и подключение

    Сенсорный выключатель как подключить

    Технологический прогресс не стоит на месте и со временем затрагивает все сферы жизни человечества. Не исключением стало и обустройство дома. К примеру, сенсорный выключатель света, появившийся совсем недавно, уже успел занять достойную нишу в повседневном обиходе.

    Устройство повышает не только уровень комфорта, но и увеличивает эксплуатационный срок осветительных приборов, а также относится к стильным дизайнерским элементам.

    Особенности конструкции и принцип работы

    Внешний вид классической модели электронного коммутационного устройства практически идентичен с сенсорной панелью и представляет из себя экран из глянцевого электрохромного материала (кристаллическое стекло) с нанесенной на него разметкой. В широком разнообразии представлены варианты дизайна, цвета и конфигурации приборов.

    Независимо от внешних характеристик и количества подключенных потребителей, конструктивно сенсорный прибор состоит из таких основных частей:

    1. Контроллер или блок управления. За декоративным лицевым экраном находится активная поверхность чувствительного элемента, реагирующая на различные раздражители. Исходя из типа сенсорного выключателя, раздражителями выступают: касание объекта воздействия, в некоторых моделях приближение, хлопок в ладоши, голосовая команда.
    2. Полупроводниковый преобразователь. В предыдущем блоке вырабатывается сигнал, который на этом участке преобразуется в электрический достаточной мощности для срабатывания.
    3. Коммутационная часть. Посредством коммутатора осуществляются основные действия в электроцепи: размыкание, замыкание или плавное регулирование степени нагрузки, подаваемой на светильник.

    Исходя из устройства электронного изделия его принцип действия очевиден: осуществляя легкое прикосновение пальцев к панели, производится сигнал, который преобразуется и вызывает включение реле.

    Дополнительные функции, встроенные в универсальный выключатель сенсорного типа, часто применяются для обустройства системы умный дом: контроль работы приборов обогрева, открытие/закрытие оконных роллетов и другие

    Отличительные черты сенсорного устройства

    Электронный прибор относится к высокотехнологичному поколению приборов, основное предназначение которых — управление иллюминацией. Принцип его работы основан на регулировке тока с помощью микросхемы, в обычных же переключателях применяются скользящие контакты стандартного типа.

    За счет такой платы исключается образование короткого замыкания. Это значит, что существенно повышается эксплуатационный срок ламп, а также ресурс самого выключателя.

    Бытовые модификации электронных коммутационных приборов используются в сетях с напряжением 220 В. Их применяют для подключения бра, управления и регулировки подсветки или основной иллюминации

    Максимальное удобство управления осветительными устройствами — основное преимущество сенсорного (электронного) выключателя.

    Он отличается от обычного наличием специального датчика, который и послужил основой для наименования этого вида. Сенсор, расположенный в конструкции, фиксирует излучаемое тепло рук, реагирует на касание или же на звуковой сигнал.

    Сенсорные механизмы можно встретить в повседневной жизни практически повсеместно. Этот современный датчик позволяет осуществлять контроль различных действий

    Поскольку самостоятельно сенсорный воспринимающий элемент не способен воспроизводить сигналы, достаточные для начала регулировки светотехники напрямую, в устройстве используются усилительные приборы. Такими проводниками являются транзисторы или другие альтернативные элементы.

    Для распределения усилителей используется способ каскадного размещения:

    1. Первое место в цепи, сразу после датчика, занимает транзистор с высокой чувствительностью и низкой мощностью.
    2. Следующим в колебательном контуре идет аналогичный механизм, однако с более низкой восприимчивостью, но с мощностью достаточной для передачи большой нагрузки на элемент.

    Довольно часто в электронных переключателях применяется гальваническая изоляция управляющей цепи, где контрольный сигнал посылается посредством оптического излучения — оптопары. Таким образом, осуществляется отделение хрупкой части механизма, а именно датчиков от силовой.

    Также возможно применение и радиодиапазона, где отправка команд выполняется через протоколы эфира задействованной беспроводной сети, например, BlueTooth или Wi-Fi.

    Датчик обладает силой тока всего в несколько единиц миллиампер, что является недостаточным даже для передачи сигнала на базу транзистора. Поэтому для отправки команды в сенсорном выключателе применяются усилители

    Питание активных элементов, входящих в состав электронного выключателя, может осуществляться с помощью батареек или электросети. Однако для второго варианта потребуется производить определенные манипуляции для выпрямления сетевого напряжения с последующим его обрезанием до требуемого уровня.

    Самый простой пример – полупроводниковый диод Зенера. В редких случаях можно встретить встроенный полноценный импульсный блок питания.

    Виды электронных коммутационных изделий

    Несмотря на то что сенсорные выключатели делятся на шесть основных видов, в быту используется только три, а именно: емкостные, оптические и высокочастотные. Рассмотрим их более подробно.

    Емкостные приборы – излишество или необходимость?

    Емкостный тип работает в качестве датчика освещения и способен регистрировать нахождение объекта на установленной дистанции. Устройство монтируют вместо стандартных переключателей света, однако для его работы не требуется нажатие кнопочного/клавишного механизма.

    Суть работы основана на следующем алгоритме действий: когда рука приближается к чувствительной зоне сенсорного экрана, в основном на 40-50 мм, устройство выполняет заданную команду — осуществляет регулировку светотехники, включая или выключая ее. Некоторые варианты требуют легкого прикосновения к активной панели выключателя.

    Китайская компания Suntruth Electrical один из немногих представителей рынка, специализирующихся на выпуске сенсорных переключателей, устанавливаемых на месте обычного

    Для некоторых такой функционал будет воспринят, как излишество, однако многие потребители, особенно их женская половина, по достоинству оценивают суть такого механизма.

    К примеру, если в процессе приготовления на кухне требуется включить дополнительное освещение, то легкое движение руки, при этом неважно будет она мокрая или грязная, без проблем осуществляет управление электронным коммутатором.

    Основные представители емкостных электротехнических аксессуаров для управления светотехникой выпускаются фирмами: Jung, Berker, Livolo и Steinel. Несмотря на популярность, многие разработчики отказались от подобного рода изделий и переориентировали производство на отдельно устанавливаемые виды приборов.

    Комфорт и экономия оптических выключателей

    Переключатель, оснащенный инфракрасным датчиком, воспринимает исключительно тепловые излучения в инфракрасном диапазоне, исходящие от тела в процессе передвижения. Его альтернативным названием является датчик движения или присутствия.

    Оптические модели с пиродетектором рассчитаны на действие инфракрасного излучения длиной волны не более 9 мкм. Приборы из серии Delta reflex от компании Siemens универсальны. Их можно установить как на потолок, так и на стену и даже на улицу

    Действие этого прибора основано на работе чувствительного пироэлемента. Оптическая система перенаправляет тепловые лучи в полупроводниковый приемник, окруженный накопительной линзой из пластика.

    Последний элемент поделен на сегменты. За счет этого участок перед ик-датчиком делится на последовательно расположенные чувствительные и нечувствительные зоны, а соответственно, видимые и слепые секторы.

    Принцип работы устройства следующий: как только движущийся тепловой объект попадает в зону, подконтрольную линзе, в пиродетекторе вырабатывается импульс напряжения. Посредством усилителя этот сигнал возрастает, а коммутатор осуществляет включение ламп.

    При выборе интеллектуального регулятора освещения стоит обратить внимание на его техническую часть. Одним из важных элементов является механизм, позволяющий задерживать время выключение освещения. Длительность фазы задержки отключения может быть настроена на несколько секунд или минут.

    Функция таймера необходима для устранения проблемы с перемещением человека в слепую зону датчика, когда пироприемник не воспринимает ик-излучение и отдает команду на выключение.

    Если выключатель эксплуатируется в режиме датчика, фиксирующего перемещение, выбирают небольшое время задержки отключения, если в режиме присутствия – период будет более продолжительный

    Для блокировки работы инфракрасного переключателя в период естественного дневного освещения почти все модели снабжены регулирующим фотодатчиком, который устанавливают в одном из положений – срабатывание в сумерках или при полной темноте.

    Также компании-производители исключили вероятность реакции сенсорных устройств на небольшие объекты, такие как домашние питомцы, — модельный ряд расширен ИК-приборами с дополнительным электронным контроллером силы теплового излучения, отвечающего только на движение субъекта весом больше 20 кг.

    Не менее интересен вариант с усложненной конструкцией, представленный датчиками движения B.E.G. Подобные приборы предусматривают акустический канал управления. При воспроизведении определенных звуковых сигналов – хлопок, голосовая команда и др., включается светотехника.

    Наиболее удобны для применения в быту инфракрасные выключатели с чувствительным узконаправленным элементом, размещенным на шарнирной петле, с одной, двумя или тремя свободными фазами. За счет этого удается настроить необходимый уровень высоты и наклона обзора линз

    Сравнительно недавно компания Siemens презентовала новую серию оптических сенсорных выключателей Delta Reflex. Это универсальные устройства, монтируемые в любые зоны помещения, в том числе и наружные, со степенью защиты от внешних неблагоприятных факторов IP 55.

    Высокотехнологичные модели комплектуются пультом управления, посредством которого воспроизводится программирование различных функций, например, настройка таймера задержки времени отключения или имитация присутствия в заданный период.

    Удобство и практичность высокочастотных приборов

    Высокочастотные сенсорные переключатели представлены датчиками активного типа (освещенности) и объема. Конструктивно эти приборы достаточно схожи с предшествующим вариантом, однако принцип реагирования существенно отличается.

    В основе работы детектора лежит применение фотодиодов. В момент попадания на фоточувствительную область квантов света прибор отключает светотехнику. При этом в его корпусе есть специальный регулирующий механизм, с помощью которого задается требуемый уровень иллюминации.

    Такие интеллектуальные механизмы в большей степени используются для освещения фасадов. При наступлении сумерек они включают фонари на участке, когда светает – отключают.

    Несмотря на высокую степень защиты, детекторы освещенности при налипании снега могут работать некорректно – решив, что наступили сумерки, прибор выключает освещение, поэтому снег необходимо постоянно счищать

    К популярным моделям относятся датчики немецких фирм Steinel и Osram. Представлены как изделия, устанавливаемые на место старой лампочки, так и отдельные устройства.

    Монтаж производится в разрыв электроцепи, подающей питание на светотехнические приборы. Устройство обладает высокой степенью защиты, не меньше IP 44.

    Принцип работы датчика объема основан на излучении слабых высокочастотных импульсов, отражающихся от различных предметов мебели и декора, пола и стен.

    Создав полную картину помещения в поле отражаемых микроволн, светорегулирующее устройство с определенной периодичностью ее инспектирует. Если в зоне появился новый объект, формируется команда и свет включается, если ничего не меняется, тогда прибор остается в выключенном режиме.

    Микроволновой датчик состоит из аналогичных элементов, что и все остальные виды сенсорных выключателей. Даже внешне эти устройства схожи, однако линзы здесь не предусмотрены, а чувствительный элемент закрыт пластиковым колпачком

    Основным производителем таких приборов является все та же фирма Steinel. Их выпускают в качестве выключателей, устанавливаемых вместо стандартных или же, более дорогие модели, в виде настольных ламп.

    Маркировка и тонкости подключения

    Разбор маркировки будем выполнять на примере электронного переключателя модели VL C701R компании Livolo. Модификация прибора обозначается латинскими буквами C6, C7 и т. д. Дальше располагается двузначное число, указывающее на количество подключаемых лампочных групп: 01, 02 и 03.

    Расшифровка маркировки модели VL C701R: VL – сокращенное название производителя; C7 – серия; 01 – одна управляемая линия; R – пультовое радиоуправление

    Последние буквы будут обозначать дополнительную функциональность сенсорного переключателя:

    • R – радиоуправление;
    • D – диммерный механизм, позволяющий осуществлять плавное регулирование степени освещения;
    • S – функция проходного выключателя;
    • T – таймер отключения.

    Схема подключения сенсорного выключателя аналогичная, как и для стандартного одноклавишного коммутационного устройства или светорегулятора.

    Достаточно посмотреть на схему и становится очевидно, что для подключения сенсорного прибора не требуется дополнительная прокладка жил или проводов. На примере VL C701R ясно, что установка производится вместо обычного диммера

    Согласно вышеуказанной схеме, линию красного цвета, идущую от щитка, подключаем на клемму L (In). Далее, коммутирующую фазу, на рисунке оранжевого цвета, подсоединяем к клемме L1 (Load). Этот провод после направляется на одну или несколько групп ламп.

    Все настраиваемые параметры выключателя и дистанционного пульта будут сохранены даже при отсутствии питания и севших батарейках, что является важным аспектом

    Нулевые проводники (N) комплектуются в один узел посредством клеммных колодок. Аналогичным образом оформляются и защитные проводники (РЕ).

    По мере возможности лучше применять подрозетники с достаточной степенью углубления для полноценной укладки и выключателя, и всех проводов

    После аккуратной укладки проводников в нишу подрозетника переходят к креплению основания выключателя и его накладной стеклянной панели.

    Выбор оптимальной модели

    Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

    Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний.

    Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

    Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

    1. Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
    2. Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
    3. Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
    4. Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства, управляемые пультом, прикосновением, звуком и пр.

    Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.

    Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo — воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

    На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

    Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.

    Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

    Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

    При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

    Выводы и полезное видео по теме

    Если вы решили превратить свой дом в интеллектуальный, стоит воспользоваться советами по выбору электронных моделей. Об этом в сюжете:

    Определившись с моделью и нужными функциями важно разобраться, как воспроизвести подключение:

    Несмотря на высокую ценовую категорию, сенсорные коммутационные устройства оснащены настолько мощным функционалом, которого вполне достаточно для обустройства системы умный дом. Выбрав и купив подходящую модель, соответствующую запросам, можно выполнить подключение своими силами.

    Надежность любой системы тем выше, чем меньше движущихся элементов находится в ней. Поэтому, рассматривая выключатель освещения механического типа и сенсорный, можно отметить, что последний имеет в этом смысле серьезные преимущества. Но, кроме надежности, сенсорные приборы поражают, конечно, своей футуристичностью. Космический дизайн и расширенный функционал, что может лучше отвечать веянию современных технологий?

    Сенсорный выключатель – что это такое

    Сенсорное устройство способно чувствовать какое-либо воздействие на него. Говоря о выключателе, таким воздействием будет прикосновение человека к области чувствительной зоны. Но, в отличие от механического выключателя, кроме легкого прикосновения оператора, не требуется никаких дополнительных усилий, чтобы устройство сработало. Причем, повторное касание в этой же области приведет к смене состояния прибора — на противоположное.

    Сенсорный выключатель света так же, как и обычный электромеханический, призван включать и отключать освещение. Но происходит это не при прямом механическом разрыве контакта, а через электронную схему, которая прежде анализирует сигнал, приходящий с датчика (сенсора), и дает команду на реле. Поэтому неправильно говорить, что выключатель с устройством сенсора совершенно лишен механики. Но надежность такого реле гораздо выше, нежели простой механический контакт.

    Внешний вид устройства может быть совершенно разным. Но во всех случаях это панель, на которой есть определенный фон и сенсорные зоны четко обозначены. Для удобства ориентации в темном помещении сенсоры подсвечены специальной индикацией. Выключатели бывают на одну, две или три позиции с возможностью коммутации до трех зон.

    Из чего состоит устройство

    Схемотехнически все сенсорные выключатели похожи друг на друга. Работа их основана на одних и тех же процессах. Поэтому один узел устройства (имеется в виду узел коммутации) собран на таких трех основных элементах:

    1. Датчик или сенсор – чувствительный компонент, который находится сразу за лицевой декоративной панелью. В его задачи входит реагирование на прикасание либо приближение объекта, в частности, это палец человека.
    2. Аналитическая схема управления. Выполненный на полупроводниковых элементах и микросхемах процессор, обрабатывающий информацию датчика и посылающий сигнал на исполнительное устройство.
    3. Реле или коммутирующее устройство является исполнительным органом сенсорного датчика, которое уже осуществляет разрыв или включение цепи в зависимости от управляющего сигнала, поступающего на него от процессора.

    Подключение сенсорного выключателя к сети

    Несмотря на то, что сенсор — сложное электронное устройство, установка его в схему не требует от монтажника каких-то особых знаний. Все это объясняется наличием в выключателе типовых контактных разъемов, которые есть и в механических коммутаторах.

    Также размер посадочного места сенсора и его элементы крепления согласуются со стандартными установочными коробками.

    Рассмотрим подробнее, как подключить сенсорный выключатель:

    • Отключить от электрической сети участок установки коммутирующего прибора.
    • Снять декоративную панель при помощи воздействия на защелки.
    • Определить на разъемах сенсора контакты фазы и линии (они отмечены «L-in» и «L-load» соответственно).
    • Подключить соответствующие провода к контактам – фазу к «L-in», провод осветительного прибора к «L-load».
    • Установить прибор в посадочную коробку.
    • Зафиксировать выключатель к коробке при помощи разводных рычагов и саморезов.
    • Установить лицевую панель на устройство.

    Чем больше зон коммутации может обеспечить выключатель, тем больше пар контактов будет у него на тыльной стороне.

    Подключение сенсора к настольной лампе

    Общего освещения комнаты не всегда хватает для нормальной работы. Это происходит потому, что люстра, как правило, находится в определенном месте потолка и ее свет может падать не совсем удачно на рабочее место. Выходом из ситуации служит приобретение настольной лампы.

    Неудобство большинства настольных ламп заключается в том, что механический выключатель обычно расположен не на самом корпусе изделия, а на питающем шнуре. Искать такой выключатель, особенно, у ночника, мягко говоря, неудобно. С появлением сенсорного выключателя лампы возникла возможность исправить ситуацию.

    Сенсор для этих целей подходит лучше, чем обычный выключатель, потому что последний необходимо врезать в лицевую панель – это не всегда получается удачно сделать, с точки зрения эстетики. Сенсорный выключатель можно просто спрятать под корпус изделия, максимально приблизив к поверхности. Чтобы установить сенсор в настольный светильник, нужно:

    • Перевернуть настольную лампу ножкой вверх, внизу будет защитная крышка либо пластина, которую нужно открутить при помощи фигурной отвертки либо разводного ключа.
    • Отключить провода от шнура питания.
    • Открутить утяжелитель корпуса, он может быть пластиковый с добавлением минерального наполнителя.
    • В утяжелителе нужно вырезать при помощи болгарки место под установку сенсора. Это место должно быть удобным для включения, чтобы в момент поднесения руки ей ничего не мешало сверху.
    • Прикрутить утяжелитель на место, а в освобожденное пространство вставить сенсорный выключатель стороной датчика как можно ближе к декоративному корпусу лампы.
    • Зафиксировать сенсор можно при помощи термоклея и паяльника, аккуратно приклеив его к утяжелителю.
    • Зачистить выводы сенсора и один из них подсоединить к проводу светильника, другой к проводу шнура питания. Свободный провод светильника соединить с оставшимся проводом шнура питания. Все контакты тщательно заизолировать лентой.
    • Поставить на место защитную нижнюю пластину.

    Подключение сенсора к пульту управления

    Выключатель сенсорный удобен в использовании, но иногда бывают случаи, когда необходимо привязать к нему пульт управления. Большинство сенсоров поддерживают такую функцию. Это может понадобиться в случае невозможности подойти к выключателю больному человеку и в других ситуациях. На примере сенсорного устройства фирмы Livolo удобно разобрать, как происходит такой процесс подключения:

    • Приобретается универсальный пульт типа VL-RMT-02 для сенсорных устройств. Он выглядит, как автомобильный охранный брелок, лицевая панель которого имеет четыре кнопки с обозначением при помощи первых четырех заглавных букв латинского алфавита. Пульт совместим с сериями выключателей С7 и С6.
    • Сенсорное устройство переводят в положение выключено.
    • Нажимая и удерживая кнопку до 5 секунд примерно, дожидаются звукового сигнала.
    • На брелоке нажимают любую из кнопок A, B, C, повторный звуковой сигнал оповещает о том, что дистанционный пульт подключен той кнопкой, на которую производилось нажатие.
    • Отвязать пульт от сенсора легко, нажимая и удерживая кнопку последнего до появления второго из последовательных звуковых сигналов.

    Критерии выбора прибора

    Так же, как и обычные выключатели, устройства рассчитаны на работу с определенным током и напряжением, поэтому при их выборе нужно в первую очередь обращать внимание на эти параметры. Информацию можно найти на корпусе устройства либо на его упаковке. Если электричество в реальной сети имеет отклонение от требуемых выключателем параметров, то в цепь нужно включить стабилизатор.

    Другими критериями выбора являются:

    • Количество зон подключения к одному прибору.
    • Необходимость в диммере.
    • Необходимость иметь таймер, пульт дистанционного контроля, датчик температуры или другую дополнительную функцию в устройстве.
    • Тип устройства – сенсорный выключатель светодиодный, для других ламп или электрических приборов.

    На самом последнем этапе можно определиться с дизайном изделия, его соответствием со стилем помещения, где он будет установлен.

    Преимущества

    Если сравнивать два типа выключателей – классический и сенсорный, то последний обладает широким набором преимуществ:

    • Возможность работать в паре с большинством систем освещения и различным оборудованием.
    • Более длительным ресурсом эксплуатации при высокой надежности функционирования.
    • Безопасностью для жизни и здоровья человека при использовании даже влажными руками.
    • Расширенным функционалом.
    • Простотой подключения и установки.
    • Бесшумностью работы.
    • Эстетической привлекательностью внешнего вида.

    С помощью сенсорных выключателей осветительных приборов можно эффективно экономить электрическую энергию. Для этого приобретают не обычные устройства, а те, которые имеют функцию диммера. Это позволяет снижать подачу напряжения на лампу, меняя тем самым яркость ее горения.

    В заключение

    При установке любых систем (настольных сенсорных выключателей или настенных) следует не забывать о том, что работа с электричеством требует предельной внимательности и соблюдения техники безопасности. Поэтому при отсутствии необходимых навыков лучше пригласить для монтажа квалифицированного электрика.

    electric — Как подключить трехклавишный сенсорный переключатель?

    Будьте ОЧЕНЬ осторожны при установке

    С подключенными элементами, если есть проблема, она обычно довольно очевидна и, что очень важно, очень легко разрешается быстро — просто отключите ее.

    С проводными устройствами, включая интеллектуальные переключатели, таймеры, сенсорные переключатели (например, этот), датчики движения и т. Д., Если есть проблемы, они могут проявить себя просто смертью (раздражает, но не имеет большого значения ), но иногда немного больше резко, как сжигает ваш дом или убивает вас .

    Вы всегда должны следить за тем, чтобы элементы с напряжением проводной сети (120 или 240) соответствовали спискам UL или аналогичным. Существуют и другие лаборатории, которые предоставляют полезные сертификаты на практике. CE не входит в их число — это просто знак, который может распечатать любой желающий. К счастью, фактические поддельные отметки UL Listing намного более необычны, хотя было бы неплохо, если бы конечным пользователем был простой и надежный способ перепроверить UL Listing — если он есть, я не знаю об этом.

    Кроме того, формулировка Chinglish (я насчитал 5 проблем при быстром чтении) и ряд других конструктивных «особенностей» указывают на то, что это дешевое и несертифицированное устройство, которое очень рискованно устанавливать в вашем доме.Возможно, что внутренние детали были разработаны хорошим инженером и изготовлены с приемлемыми допусками. Также возможно, что может присутствовать любое или все из следующего:

    • Недостаточная изоляция или конструкция, при которой «сенсорная» часть вещей спроектирована таким образом, что может привести к протеканию тока через пользователя во влажной среде.
    • Компоненты, неспособные выдерживать полную нагрузку (800 Вт на секцию, всего 2000 Вт) — что может быть нормальным при использовании с меньшей нагрузкой (например,г., 50Вт на секцию светодиодного освещения). На самом деле, я думаю, что это очень вероятно, поскольку типичный макс. нагрузка составляет 600 Вт на секцию, а устройство на 15 А (обычная конструкция) обычно ограничено кодом 1440 Вт. Максимум 2000 Вт почти наверняка не пройдет даже самую базовую сертификацию для управления потребительским светом в США.

    , и я мог бы подумать о большем, если бы нашел время. Но просто не делайте этого . Если у вас когда-либо возникнет проблема, ваша страховая компания взглянет на нее и определит, что она не была установлена ​​в соответствии с кодексом, и, вероятно, откажется платить.Вы не можете спорить, «но замена прямого выключателя в жилых помещениях домовладельцем — это нормально», потому что, хотя в большинстве случаев это нормально, это основано на том, что материалы и качество изготовления соответствуют нормам. В этом случае материалы определенно не соответствуют коду.

    Smart Light Switch, Wi-Fi-переключатель Настенный сенсорный выключатель 1 группа, совместим с Alexa Google Home и IFTTT, концентратор не требуется, одностороннее переключение управления приложениями из любого места, расписание —

    Модель: Белый однополюсный переключатель-1 Pack

    Проверить совместимость
    1.Заменяет только однополюсный переключатель
    2. Не совместим с 3-ходовым переключателем (многопозиционное управление)
    3. Требуется нейтральный провод. Нагрузочный провод требуется для выключателя света
    4. Поддерживает только Wi-Fi 2,4 ГГц, не поддерживает Wi-Fi
    5,0 ГГц 5. Не совместим с Apple HomeKit, Samsung Smartthings, Nest, Wink, Vivint
    6. Не предназначен для работы с металлическая лицевая панель. (мешает передаче сигнала Wi-Fi)
    Примечание. Если вы не знакомы с основными электрическими работами, обратитесь к профессиональному электрику для установки переключателя.

    Функции:
    1.Интеллектуальный выключатель света с поддержкой Wi-Fi, управление освещением из любого места.
    2. Управление освещением без помощи рук с помощью Amazon Alexa и Google Home
    3. Настройте свое любимое освещение для всей комнаты одним касанием.
    4. Свет включается, пока вы не дома, обеспечьте безопасность своего дома с помощью приложения
    5. Надежная работа позволит вам пользоваться преимуществами технологии умного дома

    Технические характеристики:
    Источник питания: нейтраль + провод под напряжением
    Номинальный ток: 15A
    Номинальное напряжение : AC110V-125V ~ 50/60 Гц
    Номинальная мощность: INC 1650 Вт
    Стандарт беспроводной связи: IEEE802.11b / g / n
    Рабочая частота: 2,4 ГГц
    Безопасность: WEP / WPA-PSK / WPA2-PSK
    Шифрование: WEP / AES / TKIP
    Статическая потеря мощности: ≤0,5 Вт
    Рабочая температура: -20 ゜ C ~ 75 ゜C
    Влажность: Контроль Расстояние: без ограничения

    Упаковка:
    1x Smart Switch
    1 x Руководство пользователя

    Гарантия:
    1. Сертификат ETL / FCC / RoHS
    2. Защита от перегрузки 15A

    Напоминаем:
    1. Если вы не можете подключиться к Wi-Fi в простом режиме, попробуйте подключиться в режиме AP.
    2. При установке имени и пароля Wi-Fi используйте цифры и буквы, не используйте специальные символы.
    3. При включении световой индикатор будет синим.
    4. Это сенсорный переключатель, а не механический.
    5. Как подключить Alexa: включите навык Smart Life в приложении Alexa, а затем попросите Alexa обнаружить устройство
    6. Если у вас возникли проблемы с установкой и использованием, свяжитесь с нами по адресу l

    Используйте Switch Control для навигации по iPhone, iPad или iPod touch

    Используйте Switch Control для управления iPhone, iPad или iPod touch с помощью одного или нескольких переключателей.

    С помощью Switch Control вы можете использовать переключатели для выбора, касания или перетаскивания элементов, ввода текста и даже рисования от руки. Просто используйте переключатель, чтобы выбрать элемент или место на экране, затем используйте переключатель, чтобы выбрать действие.

    Добавить новый переключатель

    Перед добавлением внешнего коммутатора его необходимо подключить к устройству, прежде чем он появится в списке коммутаторов.Вы можете использовать любой из этих вариантов в качестве переключателя:

    • Внешний: выберите переключатель Bluetooth или переключатель «Сделано для iPhone».
    • Экран: коснитесь экрана, чтобы использовать переключатель, или нажмите и удерживайте.
    • Камера: поверните голову, чтобы использовать фронтальную камеру iPhone в качестве переключателя. Вы можете использовать камеру как два переключателя: один, когда вы поворачиваете голову влево, а другой, когда вы поворачиваете голову вправо.

    Добавьте переключатель и выберите его действие:

    1. Выберите «Настройки»> «Универсальный доступ»> «Switch Control»> «Переключатели».
    2. Нажмите «Добавить новый коммутатор» и выберите источник.
    3. Следуйте инструкциям на экране, чтобы выбрать способ работы переключателя.
    4. Не забудьте включить Switch Control, чтобы вы могли использовать свой новый переключатель.

    Включение и выключение переключателя

    Перейдите в «Настройки»> «Универсальный доступ»> «Переключить управление» и включите или выключите настройку.Вы также можете в любое время трижды нажать кнопку «Домой» или боковую кнопку на определенных моделях, чтобы выйти из Switch Control.

    Используйте переключатель управления

    Существует три способа выбора элементов на экране: сканирование элементов, точечное сканирование и выбор вручную. Сканирование элементов выполняется по умолчанию при включении Switch Control.

    После выбора элемента появляется меню, в котором можно выбрать действие.

    Использовать сканирование предметов

    Сканирование элементов выделяет элементы или группы на экране по одному. Вот как использовать сканирование предметов:

    • Чтобы выбрать элемент или группу, наблюдайте (или слушайте), как выделяются элементы. Когда элемент выделен, выберите его с помощью переключателя, который вы установили в качестве переключателя «Выбрать элемент».Когда вы выбираете группу, выделение продолжается для элементов в группе.
    • Чтобы выйти из группы, используйте переключатель, когда появится пунктирная подсветка вокруг группы или элемента.

    Использовать точечное сканирование

    Точечное сканирование позволяет выбрать элемент на экране, точно указав его с помощью сканирующего перекрестия. Для включения точечного сканирования:

    1. Используйте сканирование элементов для выбора элемента.
    2. Дождитесь появления меню.
    3. Выбрать точечный режим. Когда вы закрываете меню, появляется широкое вертикальное перекрестие.

    Чтобы выбрать элемент с точечным сканированием:

    1. Используйте переключатель выбора, чтобы остановить широкое вертикальное перекрестие. Появится тонкое вертикальное перекрестие.
    2. Снова воспользуйтесь селекторным переключателем, чтобы остановить тонкое вертикальное перекрестие. Затем появится линия точного сканирования.
    3. Повторите, чтобы остановить и уточнить вертикальное перекрестие.

    Для выключения точечного сканирования:

    1. Используйте точечное сканирование для выбора элемента.
    2. Дождитесь появления меню.
    3. Выберите режим элемента.

    Использование отслеживания головы на устройствах с камерой TrueDepth

    Head Tracking использует камеру на вашем устройстве для отслеживания движения вашей головы, управления указателем на экране и отслеживания движений вашего лица для выполнения действий.Вы можете использовать отслеживание движения головы на устройствах с фронтальной камерой TrueDepth. * Вот как включить:

    1. Перейдите в «Настройки»> «Спец. Возможности» и выберите «Переключить управление».
    2. Нажмите, чтобы включить отслеживание движения головы. Отсюда вы можете выбрать определенные действия, скорость указателя и режим отслеживания.

    Камера TrueDepth поддерживается на iPhone X и новее, а также на iPad Pro 12 дюймов (3-го поколения) и iPad Pro 11 дюймов.

    Использовать ручное сканирование

    Если вы используете несколько переключателей, вы можете настроить каждый переключатель на выполнение определенного действия и настроить способ выбора элементов.Например, вместо автоматического сканирования элементов вы можете настроить переключатели для перехода к следующему или предыдущему элементу по запросу. Если у вас всего один переключатель, продолжайте использовать автоматическое сканирование.

    Для использования ручного сканирования:

    1. Выберите «Настройки»> «Универсальный доступ»> «Switch Control».
    2. Нажмите «Стиль сканирования», затем выберите «Сканирование вручную».

    Выберите действие после выбора товара

    После того, как вы выберете элемент с помощью переключателя, возможные действия для этого элемента появятся в новом меню.Щелкните точки внизу меню, чтобы увидеть дополнительные параметры.

    Коснитесь объекта

    Вы можете нажать на объект тремя разными способами:

    • Выберите «Касание» в меню, которое появляется при выборе элемента.
    • Включите автокасание в меню «Настройки»> «Универсальный доступ»> «Switch Control»> «Поведение при касании»> «Автокасание». После включения автокасания вы можете выбрать элемент и дождаться окончания интервала автокасания.
    • Настройте переключатель для выполнения жестов касания в «Настройки»> «Универсальный доступ»> «Управление переключателем»> «Переключатели».
    Используйте жест

    Выберите жест или действие в меню, которое появляется при выборе элемента. Если вы включили автокасание, используйте переключатель в пределах интервала автокасания, затем выберите жест. Если доступно более одной страницы действий, выберите точки внизу меню, чтобы перейти на другую страницу.

    Выйти из меню управления

    Используйте переключатель, когда все значки в меню неактивны.

    Прокрутка вверх или вниз

    Выберите любой элемент на экране, затем выберите «Прокрутка» в меню.

    Нажмите кнопку или переведите переключатель

    Выберите любой элемент, выберите точки в нижней части меню, затем выберите «Устройство» в появившемся меню.Вы можете использовать меню для имитации этих действий:

    • Нажмите кнопку «Домой».
    • Дважды щелкните кнопку «Домой» для одновременного выполнения нескольких задач.
    • Откройте Центр уведомлений или Центр управления.
    • Нажмите кнопку «Режим сна / Пробуждение», чтобы заблокировать устройство.
    • Поверните устройство.
    • Нажмите переключатель отключения звука.
    • Нажимаем кнопки громкости.
    • Удерживайте кнопку «Домой», чтобы открыть Siri.
    • Трижды щелкните кнопку «Домой».
    • Встряхнуть устройство.
    • Нажмите одновременно кнопки «Домой» и «Режим сна / Пробуждение», чтобы сделать снимок экрана.

    Измените настройки и настройте работу каждого переключателя

    Чтобы изменить настройки , , выберите «Настройки»> «Универсальный доступ»> «Switch Control». Затем внесите изменения:

    • Добавьте переключатели и укажите их функцию
    • Выбирать, создавать и редактировать рецепты
    • Выберите стиль сканирования
    • Настройте скорость сканирования элементов
    • Отключить автоматическое сканирование (только если вы добавили переключатель «Перейти к следующему элементу»).
    • Установить сканирование на паузу на первом элементе в группе
    • Выберите, сколько раз пролистывать экран, прежде чем скрывать Switch Control
    • Выберите поведение касания и установите интервал для выполнения второго действия переключения, чтобы отобразить меню управления
    • Выберите, будет ли Switch Control возобновлять сканирование с элемента, который вы нажимаете, или с начала.
    • Установите, будет ли повторяться действие движения при нажатии и удерживании переключателя, и как долго ждать перед повторением
    • Добавьте другое действие к переключателю, нажав и удерживая переключатель в течение длительного времени
    • Выберите, какие элементы будут отображаться в меню и в каком порядке они появляются.
    • Установите, нужно ли и сколько времени удерживать переключатель в нажатом положении, прежде чем он будет принят как действие переключателя.
    • Попросить Switch Control игнорировать случайные повторяющиеся срабатывания переключателя
    • Отрегулируйте скорость точечного сканирования
    • Включить звуковые эффекты или озвучивать объекты во время сканирования
    • Выберите, что включить в меню Switch Control
    • Укажите, следует ли группировать элементы при сканировании.
    • Сделать курсор выделения больше или другого цвета
    • Сохранение пользовательских жестов в меню управления (в разделе «Жесты»> «Сохранено»)

    FaceTime доступен не во всех странах и регионах.

    Переключатель точной настройки

    Выберите «Настройки» в меню управления, чтобы:

    • Отрегулируйте скорость сканирования
    • Изменить расположение меню управления
    • Включение и выключение звукового или речевого сопровождения
    • Отключить группы для сканирования элементов по одному

    Дата публикации:

    Индивидуальный интеллектуальный сенсорный переключатель Wi-Fi 6 групп Производители, поставщики, фабрика — Сделано в Китае

    Описание продукта

    Этот вид интеллектуального сенсорного переключателя Wi-Fi на 6 групп использует уникальную кристаллическую панель, высокопрочное закаленное стекло, которое отличается износостойкостью, устойчивостью к падению и огнестойкостью.Он использует импортированный чип радиочастотного приемопередатчика, поддерживает двустороннюю связь, и пользователи могут запрашивать рабочий статус в режиме реального времени. Кроме того, Wifi Smart Touch Switch 6 Gang обладает такими преимуществами, как хорошая защита от помех, хорошая скорость передачи, высокая стабильность, высокая совместимость, чувствительный отклик, удобная установка, энергосбережение, тонкий дизайн, высокая рентабельность, а также длительный срок службы. . Он может напрямую заменить традиционные механические переключатели без конструкции или проводки. Wifi Smart Touch Switch 6 Gang является незаменимой частью интеллектуальной системы жилья и пользуется хорошей репутацией среди клиентов по всему миру благодаря отличной производительности.

    Технические характеристики

    8

    Рабочее напряжение

    10-240 В переменного тока

    Макс. Напряжение

    230 В перем. Тока / 50 Гц 120 В перем. Тока / 60 Гц

    Диапазон

    30 м в зоне прямой видимости

    Размер

    9359

    9000 см

    Tuya

    Механический срок службы

    10 лет

    Материал

    Стекло

    .Высокая безопасность

    WF760 использует стеклянную панель с высокой степенью безопасности, даже если мы работаем мокрыми руками, мы можем использовать ее с уверенностью. Он обладает хорошей водонепроницаемостью и влагостойкостью, не подвержен поражению электрическим током и протечкам во время использования.

    2. Быстрый отклик

    Когда наш палец приближается, он быстро обнаруживает его и управляет переключателем

    3. Световая навигация

    Благодаря светящемуся светодиодному сенсорному запросу мы больше не боимся, потому что не можем найти переключатель .Даже темной ночью мы можем сразу увидеть расположение переключателя.

    4. Легко чистить

    Переключатель сенсорный, панель очень тонкая, а также пыленепроницаемая конструкция. Даже если он используется в течение длительного времени, нам не нужно беспокоиться о попадании пыли на панель переключателя. Легко чистится и не требует специального ухода.

    Hot Tags: умный сенсорный переключатель Wi-Fi, 6 групп, производители, поставщики, фабрика, индивидуальные, котировки, в наличии, сделано в Китае

    eWelink

    Привет, добро пожаловать на использование настенного сенсорного переключателя WiFi и RF Sonoff T1 US 1-3 Вы можете коснуться переключателя включения / выключения или использовать приложение eWeLink / 315MHz RF Remote для включения / выключения.

    1. Загрузите приложение «eWeLink»

    Найдите «eWeLink» в APP Store для версии iOS или в Google play для версии Android.

    2. Установка

    Принцип работы

    ВКЛ / ВЫКЛ: Подключенные устройства работают / останавливаются через включение / выключение питания провода под напряжением.

    ВНИМАНИЕ: Перед установкой коммутатора убедитесь, что вы полностью отключили электропитание.

    2.1 Если вы хотите подключиться к источникам света, инструкция по подключению приведена ниже.В качестве примера возьмем трехклавишный переключатель:

    .

    2.2 Если вы хотите подключиться к прибору с номинальной мощностью ниже 600 Вт, инструкции по подключению приведены ниже. В качестве примера возьмем переключатель на 1 группу:

    Коммутатор должен получать питание через Lin (вход под напряжением) и Nin (вход нейтрали). В то время как L1 out, L2 out, L3 out, L4 out являются живыми выходами для каждой группы.

    После подключения проводов откройте панель отверткой. Позиция указана ниже:

    Используйте два винта, чтобы прикрепить задний корпус к настенной коробке.Затем закройте панель.

    2. Добавить устройство

    1. Включите настенный выключатель.

    2. Нажмите первую кнопку и удерживайте ее в течение 7 секунд, пока она не начнет быстро мигать, чтобы перейти в состояние сопряжения WiFi.

    3. Способ мигания: мигание 3 раза и повторное включение

    Для пользователей Android: выберите первый значок и нажмите ДАЛЕЕ.

    Для пользователей iOS: выберите соответствующий значок, нажмите ДАЛЕЕ.

    EWeLink выполнит автоматический поиск и подключится к устройству.

    4. Будет автоматически выбран домашний SSID, введите пароль:

    4.1 Если пароль отсутствует, оставьте его пустым.

    4.2 Теперь eWeLink поддерживает только протокол связи 2.4G WiFi, 5G-WiFi не поддерживается.

    5. Назовите устройство для завершения.

    6. Возможно, устройство находится в режиме «Не в сети» на eWeLink, так как устройству требуется 1-2 минуты для подключения к вашему маршрутизатору и серверу. Когда горит зеленый светодиод, устройство находится в состоянии «В сети», если eWeLink по-прежнему показывает «Не в сети», закройте eWeLink и снова откройте его.

    3. RF Remote:

    3.1 Сопряжение с пультом дистанционного управления 315 МГц

    Вам нужно будет объединить 3 группы по одной. Нажмите и удерживайте сенсорную кнопку T1, пока не услышите звуковой сигнал. Нажмите кнопку на RF Remote. При успешном изучении вы услышите звуковой сигнал. Повторите шаги, указанные выше, чтобы соединить другие группы с пультом дистанционного управления RF. Одна кнопка RF может обучаться более чем с 1 группой. 1 банда может запомнить 14 ключей RF.

    3.2 Очистить коды 315 МГц

    Нажмите и удерживайте сенсорную кнопку Т1, пока не услышите два звуковых сигнала.Нажмите любую кнопку на RF Remote. Когда код будет успешно очищен, вы услышите звуковой сигнал.

    4. Функции приложения

    4.1 Дистанционное управление WiFi и статус синхронного устройства

    Включите / выключите, нажав значок устройства в приложении. Статус устройства всегда одновременно отображается в приложении.

    4.2 Долевое управление

    Владелец может делиться устройствами с другими учетными записями eWeLink. При совместном использовании устройств оба должны оставаться в сети на eWeLink (пусть экран светлее).Потому что, если учетная запись, которой вы хотите поделиться, не в сети, он / она не получит сообщение с приглашением.

    Как сделать это возможным? Сначала нажмите «Поделиться», введите учетную запись eWeLink (номер телефона или адрес электронной почты), которой вы хотите поделиться, отметьте разрешения таймера (редактировать / удалить / изменить / включить), которые вы хотите предоставить, затем нажмите «Далее». Другая учетная запись получит сообщение с приглашением. Нажмите «Принять», доступ к устройству был успешно передан. Другой пользователь получит доступ к управлению устройством.

    3.Расписания

    Поддерживает до 8 включенных расписаний одиночного / повторного / обратного отсчета для каждого устройства.

    4. Сцена / Умная сцена

    Scene позволяет автоматически включать и выключать ваши устройства. Настройки сцены находятся в верхнем правом углу списка устройств. Вы можете настроить сцены или интеллектуальные сцены для включения / выключения устройства.

    Пользователи должны выбрать «Щелкните для выполнения» в условии, добавить различные существующие устройства, назвать сцену и сохранить ее.

    5.Установить статус устройства по умолчанию

    В Device Setting вы можете установить состояние устройства по умолчанию: ON или OFF , когда устройство включено.

    5. Проблемы и решения

    Прочтите подробный FAQ на форуме Itead Smart Home Forum. Если приведенные ниже ответы не могут решить вашу проблему, отправьте отзыв на eWeLink.

    1. Мое устройство успешно добавлено, но остается «Не в сети».

    Ответы: Новому добавленному устройству требуется 1-2 минуты для подключения к вашему роутеру и Интернету.Если он находится в автономном режиме в течение длительного времени, судите о проблеме по статусу зеленого светодиода:

    1.1. Зеленый светодиод быстро мигает один раз и повторяется, что означает, что устройству не удалось подключиться к маршрутизатору. Причина может заключаться в том, что вы ввели неправильный пароль Wi-Fi или ваше устройство находится слишком далеко от маршрутизатора, что вызывает слабый сигнал WiFi. Устройство не может быть добавлено к 5G-wifi-роутеру, только 2.4G-wifi в порядке. Наконец, убедитесь, что ваш роутер открыт для MAC.

    1.2. Зеленый светодиод медленно мигает один раз и повторяется, что означает, что устройство подключено к маршрутизатору и серверу, но не может быть добавлено в список устройств.Затем снова включите устройство, если оно все еще не работает, просто добавьте устройство снова.

    1.3. Зеленый светодиод быстро мигает дважды и повторяется, это означает, что устройство подключилось к маршрутизатору, но не смогло подключиться к серверу. Затем убедитесь, что ваш WiFi-роутер работает нормально.

    2. Почему приложение не может найти устройство в состоянии сопряжения?

    ответов: Это из-за кеша вашего телефона. Пожалуйста, закройте WLAN вашего телефона, а затем откройте его через минуту. В то же время, пожалуйста, выключите устройство, если сможете, а затем включите его, чтобы повторить попытку.

    3. Срок действия Wi-Fi истек, могу ли я подключить устройства к локальной сети?

    Ответы: Sonoff T1 не поддерживает управление по локальной сети. Вам нужно будет подключить его к Wi-Fi с Интернетом.

    4. Зеленый светодиод не горит, даже если устройство включено. Нажимаем кнопку, но устройство не работает.

    Ответы: Возможно, цепь неисправна, отправьте ее обратно для тестирования. Почтовая доставка и упаковка будут оплачены покупателем, если устройство повреждено покупателем, и покупатель должен нести дополнительные расходы на ремонт.

    LeGrand adorne Главный сенсорный коммутатор с поддержкой Wi-Fi

    LeGrand adorne Главный сенсорный переключатель с поддержкой Wi-Fi

    Магазин не будет работать корректно, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript.

    Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    Переключатели и диммеры с поддержкой Wi-Fi являются частью нашего приложения для управления освещением в вашем доме.Замените любой стандартный выключатель света выключателем или диммером с поддержкой Wi-Fi, как показано здесь. Затем подключите Legrand Hub к домашней сети и загрузите приложение Legrand Lighting Control. Оттуда вы можете легко настроить индивидуальные параметры освещения — наслаждайтесь! Сенсорный переключатель Wi-Fi Ready Switch имеет потрясающую прозрачную стеклянную поверхность и работает так же, как iPod — просто нажмите пальцем на круг, чтобы включить и выключить свет, или используйте стрелки справа, чтобы приглушить его. Для работы функции Wi-Fi Ready этот продукт должен быть сопряжен с концентратором (LC7001).

    • Выполните сопряжение с сенсорным пультом дистанционного управления с поддержкой Wi-Fi, чтобы управлять светом из двух мест без необходимости повторного подключения. Главный диммер должен быть подключен к свету.
    • Этот диммер является частью системы освещения Adorne Wi-Fi и может быть объединен с другими компонентами системы для создания и управления сценами освещения по всему дому.
    • Выберите один переключатель для управления одним светом. Или соедините его со вторым переключателем или диммером, чтобы удобно управлять светом из двух мест. Переключатель поддерживает однополюсный и трехсторонний режим работы.
    • Простая установка «1-к-1» позволяет вам легко заменить существующий диммер на adorne за считанные минуты.
    • Устанавливается в имеющуюся электрическую коробку, поэтому новые провода не требуются. Инновационная сборка и система защелкивания делают установку быстрой и простой.
    • Легко персонализируется с помощью декоративных настенных поддонов, представленных в блестящей палитре из 32 цветов и разнообразных роскошных материалов.

    Марка

    LeGrand

    Коллекция

    украшать

    Заканчивать

    белый

    Высота

    4

    Ширина

    2

    Ближайшие магазины

    Пожалуйста, позвоните в магазин заранее, чтобы узнать, отображается ли этот товар.

    1.

    Адрес: 1100 Cobb Place Drive
    .
    Город: Kennesaw
    Почтовый индекс: 30144
    Штат: Джорджия
    Телефон: (770) 428-5424

    2.

    Адрес: 2872 Plant Atkinson Road, Suite 110
    .
    Город: Смирна
    Почтовый индекс: 30080
    Штат: Джорджия
    Телефон: (470) 589-3600

    3.

    Адрес: 11580 Alpharetta Highway,
    .
    Город: Розуэлл
    Почтовый индекс: 30076
    Штат: Джорджия
    Телефон: (770) 475-9987

    4.

    Адрес: 650, 14-я улица, NW,
    .
    Город: Атланта
    Почтовый индекс: 30318
    Штат: Джорджия
    Телефон: (404) 492-5833

    5.

    Адрес: 4180 ГА, шоссе 400
    Город: Камминг
    Почтовый индекс: 30040
    Штат: Джорджия
    Телефон: (770) 205-2545

    6.

    Адрес: 1621 Satellite Boulevard NW
    .
    Город: Дулут
    Почтовый индекс: 30097
    Штат: Джорджия
    Телефон: (678) 987-7000

    LeGrand предлагает прекрасный выбор диммеров, выключателей света, настенных панелей и даже ночников, которые помогут вам вывести освещение на новый уровень.Их предложения включают настенные панели с гладким и непрерывным внешним видом, полезные переключатели датчиков движения, тонкие, но привлекательные тумблеры, диммеры, которые позволяют вам контролировать, и приспособления, готовые к Wi-Fi.

    Progressive Lighting, Inc © 2020. Все права защищены.

    Добавить датчик касания к светильнику


    » Дом
    »Электромонтажные работы

    Как установить переключатель сенсорного датчика или переключатель дистанционного управления для осветительной арматуры: Могу ли я подключить сенсорный переключатель или пульт дистанционного управления к осветительной арматуре?

    Сенсорный выключатель или пульт дистанционного управления для осветительной арматуры
    [ad # block] Электрический вопрос: Могу ли я подключить сенсорный выключатель или пульт дистанционного управления к осветительной арматуре?

    • Заменяю потолочный вентилятор на металлический подвесной светильник.
    • Проблема в том, что наш дом был построен в 1978 году, и в нем нет выключателя, поэтому вентилятор работает по тяговой цепи.
    • Добавить настенный выключатель нельзя.
    • Можно ли активировать мой новый легкий сенсорный экран?
    • Могу я подключить пульт дистанционного управления к моему новому фонарю.
    • Думаю, я мог бы подключить цепной выключатель, но не уверен, как это будет выглядеть.

    Как вы думаете?

    Этот вопрос по электропроводке поступил от: Уилсона из Гринбриера, штат Теннесси.

    Ответ Дэйва:
    Спасибо за вопрос по электропроводке, Уилсон.

    Как добавить переключатель сенсорного датчика или переключатель дистанционного управления

    Применение: Подключение сенсорного переключателя или пульта дистанционного управления.
    Уровень квалификации: от начального до среднего — Лучше всего выполняется лицензированным электриком.
    Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
    Расчетное время: зависит от личного опыта и способности работать с инструментами.
    Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием перед работой с проводкой.
    Примечание. Убедитесь, что пульт дистанционного управления имеет мощность в ваттах для ламп, которые будут установлены в приборе.

    Светильник, управляемый сенсорным датчиком или переключателем дистанционного управления

    Ниже приведен пример того, как сенсорный переключатель или пульт дистанционного управления можно добавить к осветительной арматуре и использовать в качестве переключателя.

    • Сенсорный выключатель
      Сенсорный выключатель света — это модули, которые можно приобрести в большинстве магазинов оборудования для освещения магазинов.
    • Подключение сенсорного датчика
      Модуль сенсорного датчика можно подключить к любому осветительному устройству, что упрощает включение света простым прикосновением к нему. Переключатель сенсорного датчика снабжен двумя цепными проводами и заземляющим проводом, которые подключаются к проводке светильника.
    • Дополнительные элементы управления переключателем света
      Другой вариант управления осветительной арматурой, в которой не установлен настенный переключатель, — это установка комплекта дистанционного управления, аналогичного тому, который используется для потолочных вентиляторов.
    • Переключатель дистанционного управления
      Это, по сути, тот же метод, который используется при установке удаленного модуля для потолочного вентилятора, где детали такие же, но применение немного отличается. Модуль дистанционного управления снабжен выводами, которые подключаются к проводам схемы, и проводами, которые подключаются к осветительной арматуре.
    • Проводка управления переключателем осветительной арматуры
      Процесс подключения сенсорного переключателя или модуля дистанционного управления не очень сложен, но обязательно прочтите все инструкции и следуйте им.
    • Требования к монтажной площади
      Основание осветительной арматуры должно быть достаточно большим, чтобы вмещать модуль дистанционного управления, проводку и разъемы.
    • Особые инструкции для выключателя и осветительной арматуры
      ВАЖНАЯ ИНФОРМАЦИЯ: Для этого типа применения доступно множество сенсорных переключателей и модулей дистанционного управления, поэтому обязательно ознакомьтесь с инструкциями и схемами подключения, которые прилагаются к каждому из них. устройства, чтобы получить подробные инструкции и убедиться, что устройство полностью совместимо с осветительной арматурой и вашим конкретным применением.

    Подробнее о светильниках и выключателях

    Освещение для дома

    Планирование и установка домашнего освещения

    Предметы домашнего освещения, включая встроенное освещение, освещение под шкафами, терминологию освещения и многое другое.

    Как подключить коммутатор

    Подключение выключателя света — Схема 1

    Электрические схемы
    Полностью объясненные электрические схемы выключателя света.Подробные схемы электропроводки и изображения помогут вашим проектам в области домашнего электрооборудования.

    Электропроводка

    Электропроводка

    Проекты домашней электропроводки с изображениями и электрическими схемами.

    Вам также могут быть полезны следующие данные:

    Сопроводительное руководство Дэйва по домашней электропроводке:

    »
    Вы можете избежать дорогостоящих ошибок!
    «

    Вот как это сделать:
    Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.

    Идеально для домовладельцев, студентов,
    Разнорабочих, разнорабочих женщин и электриков
    Включает:
    Электромонтаж розеток GFCI
    Электромонтаж домашних электрических цепей
    Розетки 120 и 240 В
    Электропроводка выключателей света
    Электропроводка 3-проводного и 4-проводного электрического диапазона
    Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетка осушителя
    Как устранить неисправности и отремонтировать электропроводку
    Способы подключения для Модернизация электропроводки
    Коды NEC для домашней электропроводки
    .
