Как правильно подключить стартовые провода?

△

▽

Всем известно, что при неправильном использовании стартовых проводов, Вы рискуете не только сжечь двигатель своего автомобиля, но и расстроить всю его борэлектронику. А все потому, что Вы нарушили правила подключения к зарядному устройству, в результате чего произошла «переплюсовка».

Для того чтобы Вы не навредили своей машине, мы опишем, как подключить стартовые провода правильно, пошагово разъяснив алгоритм действий. Прежде всего, необходимо делать все последовательно.

       Для начала соедините красный кабель с клеммой (+) на заряженном аккумуляторе, затем соедините другой конец красного кабеля с клеммой (+) на «севшем» аккумуляторе.

Далее соедините черный кабель с клеммой (-) на заряженном аккумуляторе, а другой конец черного кабеля соедините с чистой точкой заземления на блоке двигателя или на шасси. Главное — подальше от аккумулятора, карбюратора, топливных шлангов и т.п. Приготовьтесь к небольшой искре в момент подсоединения. Оба кабеля не должны касаться движущихся деталей. Внимательно следите за этим.

Произведите пуск автомобиля с заряженным аккумулятором и дайте ему поработать не менее одной минуты. После чего попробуйте запустить автомобиль с «севшим» аккумулятором. В случае если двигатель не заводится, следует подождать пару минут и затем повторить попытку. Если же он все-таки заведется с первого раза, нужно дать ему поработать несколько минут в таком положении.

Теперь выключите автомобиль с заряженным аккумулятором.

При отсоединении кабеля, нужно выполнить все эти операции в обратной последовательности.

Если Вы еще не успели приобрести стартовые провода, Вы можете сделать это у нас, в нашем Интернет-магазине «НПП ОРИОН». Мы гарантируем, что все наши модели современны, компактны и безупречно оформлены. Ждем Вас в нашем интернет-магазине «НПП ОРИОН».

Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

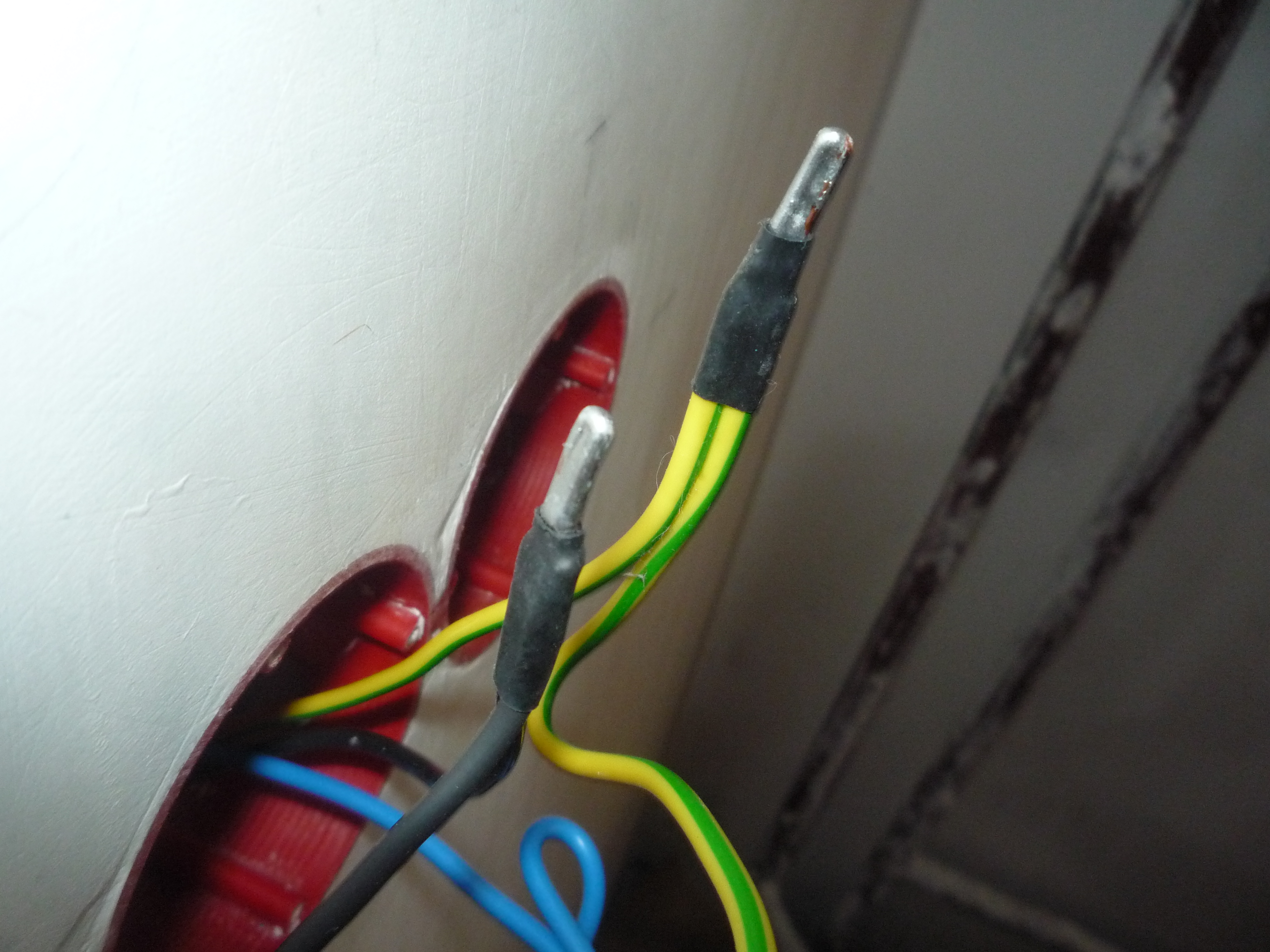

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

Рассмотрим как подсоединить провода к розетке

Подключаем розетку

Выполняя ремонт или монтаж своей электрической сети, вы можете столкнуться с вопросом, как соединить провода в розетке. Вопрос это не сложный и не требует каких- то особых познаний.

В то же время существуют нюансы, которые могут завести в ступор не профессионала. Поэтому в данной статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться во время ремонта.

Возможные варианты подключения розеток

В данной статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением от розеток других электроприемников, а также коснемся ситуаций, связанных с проверкой работоспособности розеток.

Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем, видео данного аспекта работ вы можете найти на страницах нашего сайта.
• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п.1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Обратите внимание! Мы советуем использовать именно двухполюсный указатель напряжения ввиду его большей надежности и функционала. При этом его цена не разорит даже самый скромный бюджет. А набор функций, таких как индикация напряжения, определение наличия цепи и возможность использовать как обычный емкостной индикатор, позволяют решать практически любые задачи.

Простейший двухполюсный индикатор напряжения

• Для определения нулевого и защитного провода необходимо при снятом напряжении отключить нулевой провод в вашем распределительном щитке. Затем подать напряжение и в распределительной коробке определить нулевой провод по отсутствию цепи между проводом и землей.

Обратите внимание! Очень важным является не перепутать нулевой и защитный провод, иначе у вас могут возникнуть серьезные проблемы с энергонадзором. А при наличии современного электронного счетчика это будет выявлено при первом же обходе.

• Если ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то п.4 – 6 нашей инструкции вы можете опустить. Вместо этого вам следует подключить к соответствующим клеммам фазный, нулевой и защитный провода       и проложить их к розетке. При этом, согласно п. 2.1.22 ПУЭ, в месте подключения как в распределительной коробке, так и в коробке розетки, следует предусмотреть запас провода. Это особенно актуально при соединении розеток aлюминиевыми проводaми.
• Теперь подключаем провода к розетке. Главное, не ошибиться с подключением защитного провода. Его следует подключить к заземляющим контактам розетки. Фазный же и нулевой провода подключить к силовым контактам розетки. Причем, какой провод куда — совершенно без разницы.
• После закрытия крышек распределительной коробки и окончательной установки розетки, можно подать напряжение и испытать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Подключение последовательно нескольких розеток

В некоторых случаях в целях экономии может возникнуть необходимость подключения последовательно сразу нескольких розеток. Это также не представляет сложности, и выполнить это своими руками достаточно просто.

На фото представлена схема подключения нескольких розеток последовательно

Итак:

• Сначала, используя методику, описанную выше, подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие на соседнюю розетку.
• На второй розетке соответственно подключаем приходящие провода. Причем, здесь, опять- таки, важно правильно подключить только защитный провод. Очередность подключения остальных не так важна. Хотя справедливости ради стоит отметить, что придерживаться норм ПУЭ следует. Ведь это исключает возникновение проблем при ремонте.
• Отдельно хотелось бы остановиться на вопросе: как подсоединить розетку с 4 проводами во время ремонта? Ведь ситуация, когда вы вскрываете неработающую розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет нечего страшного, и сейчас мы с вами разберем этот вопрос.
• Если розетка не работает, то сначала необходимо определиться с причинами. Если визуально никаких проблем не видно, то используем наш двухполюсный указатель напряжения.
• Сначала проверяем наличие фазы и «нуля» на любом из четырех проводов. Если на одной паре есть и фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаем к выводам розетки в случайном порядке.

Обратите внимание! Мы оговаривали, что в случайном порядке подключаем только в том случае, если они питают розетку. Если от них запитано освещение, то вам необходимо определить провод, идущий к выключателю, и именно его подключить к фазной клемме розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работоспособность ближайших розеток и освещения. Причем, сделать это необходимо не только в этой, но и в комнате смежной со стеной, на которой установлена розетка.

Подключение от розетки сети освещения

Хотя данная схема применяется достаточно редко, но и ее можно встретить. Ведь она не так уж сложна, но при этом может дать существенную экономию средств и времени. Поэтому, если вы вскрыли розетку, а там увидели три или четыре провода, не пугайтесь.

Подключение выключателя от розетки

Итак:

• Если во время ремонта розетки при ее вскрытии вы обнаружили три провода, то один, скорее всего, идет к ближайшему выключателю. Это легко проверить, отключив его.
• Для работоспособности сети освещения после ремонта нам следует подключить его cнова. Согласно п.6.6.28, сделать это необходимо именно на фазный провод. Но тут будьте внимательны. Если ваш дом строился давно, а проводка не переделывалась или переделывалась не профессионалами, то лучше удостовериться.
• Для этого отключаем наш провод от клемм розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», то мы все делали правильно. Если же на проводе показывает фаза, то провод следует подключить к нулевой клемме розетки. Это следует отметить и при ближайшем ремонте обязательно изменить.
• Но возможны варианты, когда вскрыв розетку, вы обнаружите четыре провода, питающих сеть освещения. Тут тоже нет нечего страшного.
• В этом случае у нас и нулевой и фазный провода для сети освещения берутся от розетки. После устранения неполадок нам достаточно все восстановить. Только перед тем, кaк подсоединять розетку с 4 проводaми, следует удостовериться, что провод, идущий к выключателю, подключен к фазной клемме розетки, а нулевой соответственно к нулевой клемме.

Подключение осветительного прибора от розетки

Вывод

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при монтаже и ремонте розеток. Но некоторые «мегаспециалисты» забывают нормы ПУЭ, приведенные в п.1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

Из-за этого возможны казусы. Поэтому, выполняя монтаж своей электрической сети, «не стоит изобретать велосипед», а следует все делать по правилам. Это сохранит не только множество нервов и сил тем, кто будет заниматься ремонтом, но и возможно их жизнь.

Как подключить розетку своими руками

Умеете ли вы правильно заботиться о собственном доме? Конечно, в понятие заботы входит и создание уютной атмосферы, и наведение чистоты, и поддержание бытовых удобств в работоспособном состоянии. И последнее — одна из главных составляющих комфорта. Если в доме протекают краны или искрят розетки, жить в нем как-то не очень удобно, а в некоторых случаях даже опасно. Давайте сейчас рассмотрим самое простое — подключение розетки без замены электропроводки. Дело это по плечу любому человеку, умеющему держать в руках отвертку.

1. Типы розеток, используемых в жилых помещениях
2. Монтаж розеток своими руками

Типы розеток, используемых в жилых помещениях

Что такое розетка, знают даже дети. Розетка — это устройство для подключения к общей электрической сети различных электроприборов. Сама розетка состоит из внешнего изолирующего корпуса и рабочей части, в которой на изолирующей же основе установлены клеммы для подключения электропровода и пружинные контакты для штепсельной вилки. Казалось бы, схема розетки достаточна проста. Но технический прогресс не стоит на месте и современные розетки не так уж и похожи на те, которые использовались во времена наших родителей. А при замене розетки все-таки стоит знать устройство и старых, и новых устройств.

Так какие же типы розеток существуют? Классификация электрических розеток может быть как по назначению, так и по конструкции.

Систематика розеток по их конструкции

Рассмотрим сначала конструктивное деление розеток на типы:

• накладные розетки для открытой проводки — устанавливаются непосредственно на стену с использованием щитка-подложки из дерева или пластмассы там, где проходят провода, проложенные прямо по поверхности стены (на сегодняшний день применяются чаще всего в небольших деревянных домах)
• встроенные или скрытые розетки для внутренней проводки — устанавливаются внутри стены в специальном отверстии с подрозетником, провода также проложены внутри стены и подводятся непосредственно к подрозетнику
• розетка с винтовым зажимом клеммы — в этом случае провод от электросети вставляется между двумя пластинами и фиксируется специальным винтом, такой способ на данный момент считается наиболее надежным
• розетка с клавишным зажимом — фиксация контакта происходит с помощью клавишной пружинной клеммы, при нажатии клавиши пластины расходятся, освобождая пространство для контакта, при отпускании пластины достаточно плотно охватывают контакт

Собираясь заменять розетки, вы сможете убедиться, что сейчас наиболее распространены встроенные розетки с винтовым зажимом. А вот по количеству гнезд для вилки розетки можно разделить на одинарные и двойные. Причем розетка двойная может устанавливаться как в один подрозетник (стационарная двойная розетка), так и в разные — два или более подрозетника с одинарными розетками, расположенных в непосредственной близости друг от друга и соединенных между собой перемычкой с параллельно подключенными проводниками (такая розетка называется собранной).

Группировка розеток по их назначению

Теперь рассмотрим разделение розеток на типы по назначению:

• розетка с заземлением — с выводом на корпус розетки заземляющих контактов, подсоединенных с заземляющим проводником (предназначена для защиты от пробивающего тока, выходящего на корпус электроприбора)
• закрытая розетка — в этих розетках гнездо для вилки закрыто поднимающейся сплошной панелью или сами отверстия прикрыты шторками, отодвигающимися только при одновременном введении металлических контактов вилки (устанавливается для защиты маленьких детей, которые могут попробовать засунуть в розетку какой-нибудь гвоздь или просто палец)
• розетка с программируемым включением/отключением — в конструкцию такой розетки входит программируемый таймер, с помощью которого можно задать четкие временные рамки работы подключенного электроприбора
• розетка с выталкивателем вилки — с помощью кнопки, входящей в конструкцию розетки, можно просто вытолкнуть вилку электроприбора (такая розетка помогает более долгое время сохранять вилку в работоспособном состоянии)
• уличная розетка — розетка с повышенными защитными свойствами, позволяющими сохранять работоспособность розетки в любых погодных условиях (степень защиты от IP55 — от пыли и сильных водяных струй), имеет дополнительную крышку, закрывающую гнездо для вилки
• розетка для ванной — с повышенной защитой от проникновения влаги (маркировка от IP44)

По поводу этой классификации стоит уточнить, что в последнее время (из-за появления большого количества импортных электроприборов) используются исключительно заземленные розетки — ведь это значительно безопаснее. В старых домах кабель заземления зачастую отсутствует, но провести его не такая уж и большая проблема, с этим вполне может справиться электрик вашего участка. Однако прокладкой заземления лучше заниматься при полной (или частичной) замене проводки во время капитального ремонта, если вы не хотите, чтобы этот кабель был протянут поверх стены. Остальные виды розеток, кроме влагозащищенных, используются исключительно по желанию хозяев. А вот если вы собираетесь провести розетку в ванную (душевую или совмещенный санузел) то, кроме покупки розетки с повышенной степенью защиты от влажности, необходимо еще точно знать, где именно располагать розетки с точки зрения безопасного использования.

Кстати, сетевая розетка устанавливается чаще всего в офисах для большой локальной сети. В домашних же условиях установка такой розетки не обязательна, но лучше всего вам на все вопросы, связанные с подключением к сети интернета, смогут ответить специалисты, проводящие такое подключение.

Стиль и дизайн розеток

Да, и буквально пара слов по внешнему виду розеток. В наше время появился богатый выбор розеток самых различных производителей. Цены на них, что и так понятно, тоже разные: чем солидней «лейбла», тем больше цена. Однако большинство из нас, желающих установить розетку самостоятельно, предпочитает средние расценки — где оплата идет именно за качество, а не за «крутость» фирмы-изготовителя. Но в любом случае при установке новых розеток следует проследить, чтобы и розетки, и выключатели гармонировали по стилю и дизайну со всем интерьером нашего жилья. Вряд ли кому-то будет приятно увидеть в уютной спальне розетку стиля техно, с его лаконичными, но отнюдь не романтичными чертами. Да и наоборот будет тоже как-то не очень. Так что, делая выбор, думайте не только о функциональности розеток, но и о той эмоциональной составляющей, которую они привнесут в ваш дом.

Монтаж розеток своими руками

Ну что, с выбором новых розеток уже определились. Осталось установить их на свои места. В этой статье мы рассматриваем монтаж новой встроенной розетки вместо старой, а перенос розетки на другое место, подключение заземления и полная замена электропроводки — это уже темы для отдельного разговора.

Схема замены розетки

Общая схема подключения новой розетки выглядит таким образом:

• отключить электропитание на щитке (выключить автомат или вывернуть пробки) и, для тех, кто любит абсолютную надежность, одеть резиновые перчатки
• проверить отсутствие тока в розетке — индикатором или любым электроприбором, например, феном или настольной лампой
• снять старую розетку (отвинтить верхнюю крышку с гнездом, ослабить монтажные лапки, вынуть старую рабочую часть, отсоединить провода)
• почистить подрозетник, если он есть (при отсутствии подрозетника можно даже установить новый, зафиксировав его гипсом или алебастром) и вытащить все провода для наиболее удобного доступа к ним
• подготовить провода к подсоединению (обрезать до нужной длины — где-то на ширину ладони, снять общую оплетку, зачистить концы проводов примерно на 1-1,5 см, при необходимости — пропаять)
• подсоединить провода к рабочей части новой розетки
• аккуратно подогнуть провода, вставить в подрозетник рабочую часть розетки, прикрепить ее винтами к подрозетнику или просто отрегулировать монтажные лапки, чтобы рабочая часть сидела в подрозетнике крепко и ровно
• установить декоративную рамку
• привинтить верхнюю крышку новой розетки
• включить электричество

Теперь пройдемся по тем мелочам, которые могут оказаться важными.

Некоторые нюансы подключения проводов

Если вы живете в старом доме, где даже нет заземляющего провода, ваша задача упрощается, так как по большому счету абсолютно неважно, подключаете вы к клеммам розетки фазу или ноль. Поэтому в данном случае идет обычное подключение питающего провода без разделения их по фазе. Главное, чтобы не прицепить оба провода к одной клемме, но в одинарной розетке сделать это очень затруднительно.

В достаточно новых домах заземление уже проведено и поэтому к двум питающим проводам добавился провод заземления. Тут уже необходимо точно знать, какой кабель какую функцию выполняет, чтобы правильно провести их подсоединение к рабочей части розетки. В этом случае на помощь приходит цветовая маркировка проводов:

• фаза — провод обычно имеет белый, красный или коричневый цвет изоляции
• ноль — синий (голубой) или черный цвет изоляции
• земля — желто-зеленый, или желтый, или зеленый цвет изоляции

Единственное отличие при подключении розетки с заземлением от обычной состоит в подсоединении кабеля «земли» к центральной клемме с усиками, выходящими в корпус розетки.

Подключать провод к винтовому зажиму клеммы можно двумя способами: просто просунуть ровный зачищенный контакт между пластинами зажима или завернуть конец провода вокруг винта колечком. Второй случай обеспечивает наиболее надежный контакт, следует только заворачивать кольцо по часовой стрелке — в направлении прикручивания винта.

Зачищать концы проводов также следует правильно. Самый лучший способ — воспользоваться специальным приспособлением для снятия изоляции, не повреждающим провод. Однако далеко не в каждом доме имеется подобный инструмент (ну, разве что вы профессиональный электрик, но тогда вам нет нужды искать советы по установке розеток), поэтому воспользуемся тем, что есть под рукой. Для этой цели домашние мастера используют, в основном, плоскогубцы или нож. Причем при зачистке многожильного провода нужно изоляцию подрезать по кругу и снять, а вот с одножильного провода изоляцию состругиваем, как будто затачиваем карандаш, чтобы не задеть сам провод. Зачищенный медный кабель нужно будет еще и пропаять для увеличения срока службы.

Как подключить двойную розетку

Про одинарную розетку уже все понятно, теперь стоит обрисовать установку двойной розетки.

Стационарная двойная розетка монтируется точно так же, как и одинарная. Нужно только внимательно проследить, чтобы питающие провода были подключены к разным токопроводящим пластинкам, иначе при включении электричества вам гарантировано очень красивое короткое замыкание.

А вот подключение собранных розеток чуть более сложное. Для него нужен кусок кабеля, соответствующий тому, который подсоединен к основному подрозетнику. То есть если в подрозетнике, куда сделан вывод проводки общей сети, три провода (питающие и заземление), то и дополнительных проводов тоже должно быть три. Эти дополнительные провода протягиваются между подрозетниками, и в первом подрозетнике (где уже есть выход основного кабеля) к зажимам клемм подключается по 2 провода — от основного кабеля и от дополнительного, во втором же подрозетнике подсоединение проводов проводится стандартно. Более подробно этот процесс показан на видео.

Вот и все! Это действительно несложно — наверняка в школе, на лабораторных работах по физике, вы собирали и более трудные схемы. Как говорится, если мастер взял отвертку в руки, то дело его начинает бояться. Так что за отвертку и вперед, на покорение новых вершин мастерства. И этот опыт вам явно пригодится в дальнейшем, ведь для нормальной работы розеток их стоит хотя бы раз в год-два профилактически вскрывать и осматривать, все ли в порядке с проводами и контактными. И тогда ваша домашняя электрическая сеть будет работать как часы, возможно даже швейцарские. Удачи вам!

Как подключить интернет розетку и коннектор: фото, видео

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Содержание статьи

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

О подключении люстры можно прочесть тут.

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.

  Компьютерная розетка RJ45 внутренняя

• Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

  Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами.  У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке  Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования —  Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Содержание статьи

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм²). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Подключение розетки от розетки — как сделать правильно

Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Выбор способа монтажа проводки

Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:

• Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
• Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
• Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
• Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.

коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

В последнем вопросе есть один немаловажный нюанс – изначально провод заземления был подключен напрямую к заземляющим контактам, но подключать его так же, как фазный и нулевой провода – от контакта к контакту – нельзя. Это запрещено, так как в случае отгорания жилы все последующие устройства останутся без защиты. Как сделать правильное соединение показано на рисунке – главный провод откручивается от контакта и на нем делается скрутка.

Отдельная жила идет на первую точку и еще одна – «магистральная» – на все остальные. Она напрямую подключается к последней точке, а предыдущие, как и главная, «вешаются» на нее с помощью отдельных проводов.

Все дальнейшие действия зависят от способа монтажа.

Наружная проводка

В чистом виде встречается в деревянных домах или у поклонников дизайнерского стиля «ретро».

проводка в деревянном доме в медных трубах

В первом случае ее применение обусловлено жесткими требованиями пожарной безопасности, не позволяющими укладывать теоретически воспламеняющиеся предметы в деревянные стены. Дополнительными сложностями здесь могут быть металлические трубы, в которые зачастую заводятся провода чтобы избежать даже теоретически возможного контакта их с поверхностью стены. Это значит, что подключение розетки от другой розетки в таком случае означает практически 100% гарантию необходимости дополнительных слесарных работ.

ретро проводка

Если же проводка просто выполнена в стиле «ретро», то добавлять из одной розетки другую – значит поломать всю создаваемую картину. Весь смысл этого стиля в том, что провода аккуратно подводятся от распределительной коробки к розетке. Зачастую они закручены спиралью и вообще выглядят как ажурное плетение, висящее в воздухе. Чтобы не рисковать испортить весь дизайн, проще, красивее и надежнее потратить чуть больше кабеля, но сделать отдельную розетку от распределительной коробки.

Если же очень нужны две розетки и по какой-то причине от распределительной коробки протянуть провод не получается, то есть другой выход из этой ситуации. Он заключается в расположении новой розетки рядом со старой – на одной диэлектрической подставке. Если у них одинаковый дизайн, то это уже будет сделанный блок розеток – провода в таком случае можно спрятать за их крышками и общая картина не пострадает.

Скрытая проводка

Называется так потому, что ее не видно, так как она спрятана внутри стены, для чего еще при монтаже в бетоне прорезались канавки, в которые укладывались провода. Затем эти канавки (правильно они называются «штробы») заделываются гипсом или цементным раствором, после чего стена красится, на нее клеятся обои или производится другая отделка.

скрытая проводка

Как итог – для того чтобы от уже имеющейся розетки протянуть провод к следующей, в первую очередь надо представить, есть ли возможность вырезать канавку в стене, высверлить отверстие под подрозетник и только тогда выполнять подключение.

Если к новой точке не предполагается подключение мощных нагрузок, то этот способ – как подключить розетку от уже существующей – является наиболее предпочтительным, ведь трудозатраты будут гораздо меньшими, чем при полноценном монтаже от распределительной коробки. Если же не хочется чрезмерно повредить обои, то это решение становится едва ли не единственно возможным.

блок розеток

Если новую точку не обязательно располагать на удалении от старой, то снова поможет монтаж блока розеток. Рядом с первой в стене вырезаются под них отверстия и провод прячется внутри них. Когда применяется такая схема подключения розетки при скрытой проводке, то при должной аккуратности вся отделка остается нетронутой. Размер крышки розетки больше диаметра подрозетника, поэтому даже с учетом вырезания большего отверстия (что нужно для его монтажа), декоративная накладка закрывает собой все следы разрезания стены.

Комбинированная проводка

К результатам такого способа как от одной розетки подключить еще одну или несколько, с известной прохладой относятся профессиональные электрики, особенно если в процессе выполнения монтажа были допущены некоторые недочеты. Но по ряду причин таким образом чаще всего поступают домашние умельцы, если из одной розетки надо подключить еще одну – дополнительную розетку, а стену сверлить нельзя…

Такие ситуации случаются сплошь и рядом, к примеру, на съемных квартирах – хозяева не дают разрешения на перепланировку, а в некоторых домах розетки сделаны только на одной, максимум двух, стенах из четырех и далеко не факт, что они расположены в нужных местах.

Порядок монтажа

Общий принцип, по которому выполняется правильное подсоединение новых точек комбинированным способом, выглядит следующим образом:

1. Банально, но необходимо – в квартире отключается электричество (или обесточивается только сама розетка).
2. С «родительской» розетки снимается крышка, оценивается, насколько она закрывает отверстие для подрозетника.
3. Ослабляются распирающие усики, удерживающие в подрозетнике внутреннюю часть розетки – она извлекается, чтобы был свободный доступ к контактам.
4. Подключаются провода, которые будут идти к новой розетке.
5. Перед тем, как вставить внутреннюю часть розетки на место, надо проверить, не будет ли ее ограничитель передавливать провод (обычно это стальная прямоугольная пластина всем периметром выступающая за подрозетник). Если так и есть, то надо аккуратно отколоть кусочек подрозетника (а может и стены), чтобы там свободно проходил провод. Далее розетка устанавливается на место.
6. На крышке вырезается отверстие по размеру провода, чтобы она хорошо прилегала к стене. Затем корпус прикручивается на место.
7. Подключаемый провод опускается к плинтусу и по нему ведется до нужного места, каждые 30-40 см закрепляясь скобами для электропроводки.

В этом видео подробно рассмотрены монтаж и подключение розеток:

Варианты скрытия провода

Способ, которым закрепляется розетка, выбирается в зависимости от того, как планируется ее использование . Новая розетка (для такого типа монтажа выбирается наружная) может быть прикручена к плинтусу или просто оставлена как переноска. Провод, что идет от розетки к плинтусу, можно завести в кабель-канал, но его для этого надо приклеить к обоям или жестко закрепить между крышкой розетки и самим плинтусом.

Если розетка устанавливается всерьез и надолго, то стоит попробовать все-таки полностью скрыть провод. Если на стене есть слой штукатурки толщиной хотя бы 3-4 мм, то в ней надо процарапать канавку для провода – тогда он будет заподлицо с поверхностью и его получится зашпаклевать или закрасить.

Если на стене наклеены обои, то они разрезаются вдоль линии укладки провода и разводятся в стороны. Чтобы их не порвать, шов желательно намочить. Когда обои отклеены от стены, то в ней можно процарапать борозду для провода, уложить его, зашпаклевать и наклеить обои назад.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Каким способом воспользоваться

Этот вопрос решается в каждом случае индивидуально, в зависимости от того, где расположена «родительская» розетка и какой мощности будет подключаемый прибор. Если это не кухонные розетки для духового шкафа или точки для запитки бойлера со стиральной машинкой, то расчеты и практика показывают, что несколько розеток без проблем будут работать без возникновения перегрузок в сети.

Главное условие при монтаже любых розеток – это хорошие контакты между проводами, что уменьшает общее сопротивление проводки и вероятность ее нагревания в процессе эксплуатации.

Как / Где правильно установить кабели ПК / провода для твердотельных накопителей, панельных переключателей и др.

Вы установили материнскую плату и блок питания, вставили их в процессор и установили модули оперативной памяти. Теперь пора соединить все провода на плате. Точность на этом этапе жизненно важна, так как любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или вообще не запускаться. Вот подробности.

Как подключить кабели к материнской плате

Так же, как и при подключении системы домашнего кинотеатра, в компьютерах есть множество кабелей и проводов, которые имеют тенденцию создавать беспорядок.Важно знать, куда идет каждый провод или разъем, а также обеспечивать правильный порядок. Выполните шаги, перечисленные ниже, чтобы убедиться, что все компоненты работают правильно.

1. Куда подключать провода переключателя кнопки питания

Чтобы компьютер включался при нажатии кнопки питания, необходимо подключить переключатель питания к материнской плате. Среди незакрепленных кабелей в вашем чемодане вы найдете двухконтактный разъем, который обычно обозначается PWR SW, но если вы не уверены, обратитесь к руководству по кейсу.

Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Обычно эти контакты расположены в правом нижнем углу и обычно не имеют маркировки.

2. Как правильно подключить провода переключателя сброса

Если на корпусе вашего ПК есть переключатель сброса, вилка аналогична кнопке питания, на ней отображается RESET SW, а не Power SW. Этот разъем позволяет перезагрузить компьютер после серьезного сбоя, поскольку он сбрасывает оборудование и заставляет компьютер перезагружаться.

Для подключения проводов кнопки Reset нужно найти перемычки на материнской плате. Разъем обычно находится рядом с выключателем питания. Наденьте вилку на два штифта, чтобы зафиксировать ее на месте. Неважно, в какую сторону идет этот соединитель.

3. Подключение светодиодов питания и жесткого диска

Разъем жесткого диска соединяется со светодиодом на передней панели корпуса, который загорается, когда жесткий диск работает. Этот индикатор полезен, потому что он показывает, работает ли ваш компьютер или произошел сбой.

Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке. Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт. Внимательно ознакомьтесь с руководством, чтобы убедиться, что соединение установлено в правильном порядке.

Выполните те же процедуры, что и выше, для проводов индикатора питания, которые будут иметь аналогичный разъем. Этот штекер также необходимо вставлять в правильном направлении, поэтому убедитесь, что вы выровняли положительный и отрицательный разъемы.

4. Подключение USB-проводов к материнской плате

Если в вашем корпусе есть USB-порты на передней панели или кардридер, вам необходимо подключить их к запасным разъемам на материнской плате. По всей видимости, кабель в корпусе имеет маркировку USB.

На материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве будет указано, где именно расположены контакты, если они есть. Для USB-разъемов требуется питание, поэтому необходимо правильно подключать кабель. К счастью, порты USB на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении.Если на вашем ПК нет формованной вилки, вам необходимо внимательно проверить инструкции по корпусу и материнской плате, чтобы убедиться, что вы правильно подключили провода.

Предполагая, что вы используете блочный разъем, подключите его к свободным USB-контактам на материнской плате. Лучше использовать штекер, ближайший к кабелю, чтобы кабели не свешивались повсюду.

5. Установка подключения FireWire к материнской плате

Кабели FireWire на передней панели подключаются к ПК так же, как USB-кабели. Опять же, поищите на плате запасной разъем FireWire (в руководстве будет указано, где они находятся), а затем подключите кабель FireWire.Пластиковый разъем на проводах может иметь маркировку 1394, поскольку FireWire также известен как i1394.

6. Подключение аудиокабелей к материнской плате

Аудиопорты на передней панели также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон. К счастью, в большинстве корпусов ПК есть одноблочные штекеры для всех передних аудиоразъемов, включая разъемы для наушников, аудиовходы или даже микрофоны.

В руководстве к материнской плате будет подробно указано, где подключаются аудиокабели, обычно это рядом с задней панелью.Опять же, есть только один способ подключить вилку, поэтому аккуратно вставьте ее на место. Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему материнской платы.

7. Куда подключать провода вентилятора на материнской плате

В современных корпусах принято заранее устанавливать дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить поток воздуха внутрь и наружу, а также охлаждают ваш компьютер. Хотя обычно вы можете прикрепить провода вентилятора к разъемам блока питания, лучше всего подключить их к запасным разъемам для вентиляторов на материнской плате.Большинство плат автоматически регулируют скорость вращения вентилятора и поддерживают работу вашего ПК как можно тише.

Если у ваших вентиляторов есть трех- или четырехконтактные разъемы, что почти всегда бывает, они подключаются непосредственно к материнской плате. Эти вентиляторы обычно имеют автоматический контроль скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, а затем подключите разъем питания вентилятора. Трехконтактные разъемы можно подключать к четырехконтактным портам и наоборот.Кабели обычно подключаются только в одном направлении, поэтому их легко сделать правильно.

8. Подключение проводов вентилятора ЦП

Вентилятор процессора — самое важное из всех подключений, которое постоянно поддерживает безопасную температуру для ЦП. Как и системные вентиляторы, скорость вращения вентилятора процессора регулируется материнской платой в зависимости от текущей внутренней температуры процессора, что позволяет максимально снизить уровень шума вашего компьютера. Старые материнские платы / ПК могут не предлагать вариант «тихого режима», но провода вентилятора по-прежнему требуют правильного порядка, поэтому они включают в себя штекеры с установленной формой.

Кроме того, на материнской плате есть специальный разъем для вентилятора процессора, часто обозначаемый как CPU FAN. Проверьте свое местоположение в руководстве. Штекер, скорее всего, будет четырехконтактным, но есть и трехконтактные вентиляторы процессора. Разъем идет только в одну сторону.

9. Подключение кабелей данных HDD / SSD

Подобно кабелям, которые вам приходилось вставлять ранее, место их вставки будет обозначено. Слоты будут обозначены как SATA1, SATA2 и т. Д., Обычно на материнской плате имеется несколько слотов SATA.

Теперь подключите кабель данных жесткого / твердотельного накопителя к разъему SATA.

После подключения кабеля жесткого диска / твердотельного накопителя вы готовы к установке жесткого диска или твердотельного накопителя.

После того, как все подключено правильно, убедитесь, что кабели закреплены и лежат в безопасном месте. Вы не хотите, чтобы ваши провода цеплялись за вентиляторы или касались горячих поверхностей. Используя пустые отсеки для дисков и стяжки, вы можете закрепить внутренние кабели в недавно модернизированном ПК.

Полезные советы по работе на компьютере

Как и в случае с любым другим техническим устройством, при работе внутри компьютера по любой причине необходимо учитывать несколько моментов, так что «давайте приступим к делу.«Вы уловили этот каламбур? Вот четыре основных шага, которые нужно выполнять каждый раз, когда вы работаете на своем ПК.

• Убедитесь, что питание отключено. — Очевидно, это может не применяться, если вы еще не подключили кабель питания, но об этом стоит упомянуть на всякий случай.
• Снижение риска статического электричества — Естественный статический заряд в ваших руках может нанести серьезный ущерб внутренним компонентам компьютера. Независимо от того, используете ли вы антистатический коврик или безопасную ленту, это важный шаг для защиты ваших инвестиций.
• Следите за тем, чтобы на рабочем месте не было жидкостей и мусора. Не проливайте воду на новый компьютер. Очистите рабочее место перед тем, как начать, и постарайтесь уменьшить количество пыли, пока вы на нем.
• Мойте руки — при работе с кабелями и другими внутренними компонентами масла и грязь на ваших руках могут впоследствии вызвать проблемы. Лучше всего надеть нитриловые перчатки без пудры, но подойдут и чистые руки.

В заключение, принятие мер предосторожности при работе на компьютере и понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки.Вы не только предотвратите повреждение, но и убедитесь, что светодиоды и кнопки работают правильно, а аудиосоединения работают должным образом.

Советы по подключению кабелей

Если вы впервые работаете с электроникой или даже открываете корпус компьютера, есть несколько основных советов, которые вы должны знать, прежде чем соединять компоненты с помощью проводов.

Держите кабели организованными — Хорошо, это не обязательно жизненно важно для здоровья вашей машины, но чистый и организованный футляр — это просто восхищение.Если вы потратите несколько минут перед установкой компонентов и спланируете их расположение, будет намного проще все подключить (и позже заменить устаревшие компоненты). Вы можете использовать небольшие застежки-молнии или просто аккуратно заправить все на место.

Поддерживайте порядок на рабочем месте — Как и любой проект, даже этот может быть невероятно разочаровывающим. Сделайте себе одолжение и сократите это разочарование, имея все необходимое там, где вы можете его найти, прежде чем приступить к работе.Кроме того, прежде чем открывать упаковку, удалите весь мусор, мусор, пыль и особенно жидкости. Это обеспечит безопасность ваших компонентов и их правильную работу после завершения проекта.

Подождите, пока подключите блок питания к розетке. — Это может быть очевидно, но у нас должны быть предупреждающие таблички по какой-то причине. Не шокируйте себя из-за того, что вы не отключили блок питания от сети перед работой.

Не носите украшения или свободную одежду — Если вы все же носите браслеты и мешковатые длинные рукава во время работы на своей машине, вы быстро поймете, почему это не лучшая идея (поздоровайтесь с тем, что вас зацепят на случайном компьютере частей и, следовательно, увеличивая ваш уровень разочарования).

Используйте защитное снаряжение. — По общему признанию, существует множество споров о необходимости использования антистатических браслетов и перчаток при работе с электроникой. Но лучше проявить осторожность, если вы не работаете регулярно с материнскими платами, конденсаторами и другой мелкой электроникой. Аргумент в пользу ношения перчаток заключается в том, что масла, грязь и другие загрязнения могут вызвать повреждение деталей вашего компьютера (а в дальнейшем и коррозию). Аргументом в пользу мер предосторожности от электростатического разряда является просто то, что вы можете сотрясать компонент и повредить его из-за статического электричества.

A Руководство по созданию линейных соединений между проводами.

Меня часто задают вопрос: «Как лучше всего создать линейное соединение между проводами?». Мне нравятся вопросы такого рода, потому что хорошо участвовать в процессе проектирования и помогать людям принимать за них лучшие решения.

В зависимости от специфики доступно множество опций. Давайте посмотрим на мои «5 лучших способов создания кабельного соединения»:

1: Обжимной стык

Встроенный обжимной соединитель прост и требует минимального количества инструментов.Эти удобные соединения отлично подходят для простых соединений и очень популярны в электрических установках. Хотя обжимные соединения не являются водонепроницаемыми, они просты, и если вам нужно выполнить кабельное соединение в среде, где нет полного сетевого питания, вам понадобится ручной обжимной инструмент.

2: Гильза под пайку

Втулки под пайку

аналогичны обжимным соединениям; однако у них есть дополнительное преимущество, заключающееся в том, что они имеют внутреннюю облицовку из припоя, которая создает соединение при нагревании.Наружная оболочка представляет собой термоусадочный материал, который, уменьшаясь до диаметра кабеля, создает основной экологический барьер. Хорошим примером использования втулки для пайки является соединение отрезка провода с оплеткой многожильного кабеля. Гильза для пайки прочна, проста и эффективна, но ее должен использовать опытный обученный сборщик; Это связано с тем, что сочетание тепла и того факта, что у вас есть только один выстрел для установки, означает, что они должны быть правильно собраны для эффективной работы.

3: Клеммная колодка

Мы все это видели, и, если у вас достаточно места и отвертка, это самый простой способ соединения. Чаще всего используются в силовых кабелях, их можно использовать для подключения любого кабеля к кабелю. Просто и легко, и вы можете получить их где угодно!

4: Ультразвуковая сварка

Процесс ультразвуковой сварки происходит в твердом состоянии, без плавления соединяемых деталей.Это достигается за счет перекрытия металлов сварного шва и их трения друг о друга с использованием низкого давления и высокочастотных механических колебаний. За доли секунды создается постоянное, прочное и чистое соединение с выдающимися физическими свойствами.

Как правило, для этой техники соединения подходят все цветные металлы, однако особенно хорошо подходят медь, алюминий и их соответствующие сплавы.

Метод ультразвуковой сварки — самый прочный и надежный, но он также и самый дорогой, требующий использования невероятно дорогих аппаратов.

5: Припой

Припой — самый простой из самых надежных и недорогих способов соединения кабелей. Этот быстрый и простой метод является наиболее широко используемым, поскольку он прост и эффективен, а также имеет дополнительное преимущество, заключающееся в том, что он занимает очень мало места.

Хотя паяное соединение не является гибким и требует правильной сборки, это мой личный фаворит. На рынке существует множество различных типов продуктов, но все вышеперечисленные, безусловно, самые распространенные, с которыми вы, вероятно, столкнетесь.

Если вы не уверены, что лучше для вас, не бойтесь — ваши полезные специалисты по монтажу кабелей будут рядом и будут рады помочь вам!

Сращивание проводов вручную | KnowYourParts

Техника сращивания проводов вручную существует уже некоторое время, поэтому я не могу брать на себя ответственность за ее изобретение или усовершенствование.

Плохие электрические соединения вызывают нагрев. Чем дольше ток протекает через соединение, тем горячее становится соединение.Это, в свою очередь, еще больше увеличивает сопротивление. Проблема стыкового соединителя в том, что это одна площадь поверхности. Поскольку электричество течет «по» жилам проводов, а не «в них», при этом функционально не используется вся их площадь поверхности. Использование этого метода ручного сращивания позволит проводу передавать больше электрического усилия, чем при использовании стыкового соединителя, и будет выделять меньше тепла.

Шаг 1: Зачистите примерно 3/4 дюйма изоляции с обоих проводов.Наденьте на провод отрезок термоусадочной трубки. (Не забывайте об этом шаге… или вы пожалеете об этом после того, как закончите сращивание.) Разделите оголенные пряди на две равные части и сформируйте из них букву «Y».

Шаг 2: Удерживая провод в каждой руке, возьмите «Y» и сцепите два провода вместе. Но оставьте пространство между двумя буквами «Y», достаточно большое, чтобы внешняя изоляция от «нулевого» отрезка провода могла легко проходить. Уложите Y-образные части вдоль проволоки, не загибая их назад, прямо и ровно вместе с проволокой.

Найдите край зазора, который вы оставили в Y (это измерение толщины внешней изоляции, примерно на полпути между двумя проводами).

Шаг 3: Одной рукой сожмите это место, взяв ножки Y с той же стороны, и поставьте их прямо под углом 90 градусов от места стыка. Теперь другой рукой с сильным нажимом пальца поверните две ножки «Y» вокруг стыка по направлению к противоположному проводу. Если все сделано правильно, промежуток, который вы оставили между двумя буквами «Y», будет фактически уменьшаться и заканчиваться в том месте, где начинается изоляция.Кроме того, зажимая и скручивая оголенный провод, старайтесь, чтобы он плотно прилегал к нему. Вы хотите, чтобы он не превышал наружный диаметр изолированных секций.

Шаг 4: Теперь переключите процедуры с правой руки на левую, поставьте другой комплект Y-образных ветвей на 90 градусов и сделайте то же обжатие и поверните до конца к другому изолированному участку провода.

При пайке следите за тем, чтобы стык не пропитался припоем. Припой служит только для того, чтобы удерживать стык на месте, чтобы он не распускался, а термоусадочная трубка предназначена для общей защиты от атмосферных воздействий и для защиты оголенного провода.Как только вы освоите это, вы обнаружите, что соединение очень прочное даже без припоя или термоусадочной трубки.

Если все сделано правильно, стык должен иметь надежную механическую фиксацию без пайки. Для кабеля аккумулятора, 4 калибра и больше, обжимные или припаянные разъемы по-прежнему являются лучшим методом. Но для проволоки среднего калибра этот метод работает очень хорошо.

Попробуйте, и когда вы овладеете техникой сращивания проводов вручную, испытайте ее на своих друзьях и посмотрите, сколько усилий им требуется, чтобы разорвать соединение, даже не паяя.

Как подключить штекер удлинительного шнура с 3 штырями

Штыри на вилках удлинителя легко сгибаются и легко выпрямляются плоскогубцами. Но после нескольких таких повторных правок металл может устать и отслоиться. Когда у вилки закончился срок службы, это не значит, что вам нужно покупать новый шнур.

Как подключить вилку удлинителя?

Примерно за пять баксов можно прикрепить новую вилку. Таким образом, вам не нужно выбрасывать этот старый удлинитель, даже если один из его контактов сломан.

Шаги по замене и подключению вилки:

Шаг 1. Отрежьте старую пробку и надрежьте куртку

Шаг 1

• Сначала отрежьте поврежденную вилку.
• Затем используйте канцелярский нож, чтобы разрезать куртку примерно на 3/4 дюйма от конца шнура. Будьте осторожны, чтобы не порезать три провода внутри.
• Используя инструмент для зачистки проводов, как показано на рисунке, снимите 1/2 дюйма изоляции с конца каждого провода.

Шаг 2: Присоедините провода к клеммным винтам

Шаг 2

• Откройте новую заглушку, чтобы можно было достать винты клемм внутри.
• Присоедините каждую секцию оголенной меди к соответствующему клеммному винту: зеленый провод к зеленому винту заземления, белый (нейтраль) к серебряному винту и черный («горячий») к латунному винту.
• Оберните провод по часовой стрелке вокруг клеммы и надежно затяните каждый винт.

Шаг 3: Соберите заглушку Замена

Шаг 3

• Установите новую вилку и затяните винты, крепящие ее к шнуру.

Шаг 4: Проверьте шнур

• Чтобы проверить, правильно ли работает шнур, вставьте его в трехконтактную розетку.
• Затем установите съемный тестер цепей на другой конец шнура. Индикаторы тестера укажут, правильно ли подключены провода и заземлен ли шнур.

Нужна помощь с домашним ремонтом? Вот все, что вам следует знать о домашних гарантиях.

Как подключить провод динамика и определить типы разъемов

Если вам интересно, как подключить провод динамика к стереосистеме или домашнему кинотеатру, то вы попали в нужное место.

Это не самая захватывающая часть настройки вашего оборудования — но без провода динамика вы ничего не услышите!

Прежде чем вы начнете, это может показаться непростым делом.Но если подумать, все довольно просто.

Во-первых, вам необходимо понять различные типы подключения, которые могут быть у вашего оборудования.

Тогда вы можете подумать о том, как лучше всего подключить провод.

Как подключить динамики с помощью провода динамика?

Провод динамика состоит из двух отдельных кабелей, которые необходимо подключить к положительным и отрицательным разъемам усилителя и динамика.

Неважно, в какую сторону вы подключаете провода — даже если провод отмечен плюсом и минусом.

Просто убедитесь, что один и тот же кусок провода соединяет положительную и отрицательную клеммы усилителя и динамика.

Ниже вы можете увидеть зажимы на задней панели AV-ресивера.

На каждого выступающего по два поста. Они четко обозначены как положительные и отрицательные. По соглашению положительная сторона окрашивается в красный цвет, а отрицательная — в черный. Но они не всегда могут иметь цветовую маркировку.

Один провод, как на изображении выше, подключается к положительной и отрицательной клемме для выхода одного динамика.Другой конец провода подключится к динамику.

Крепежные штыри на задней панели AV-ресивера

Помните, что положительный вывод на усилителе должен быть соединен с положительным выводом на динамике. То же и с отрицательными подключениями.

Что произойдет, если перевернуть провод динамика?

Во-первых, это зависит от того, что вы подразумеваете под реверсом. Есть несколько способов сделать это.

1. Подключите стереодинамики к неправильным каналам

Если вы подключите левый динамик к клеммам, обозначенным справа на усилителе, а правый динамик — к клеммам, отмеченным слева на усилителе.

Что бы случилось?

Ничего. Только звукорежиссер, который микшировал альбом, был бы раздражен.

Потому что ударная установка будет «неправильной». Все, что предназначено для того, чтобы слышать слева, появится справа — и наоборот.

Никого не волнует, кроме художника, который полгода делал все как надо.

2. Подключите отрицательный к положительным клеммам

Если для одного канала динамика вы подключаете отрицательную клемму усилителя к положительной клемме динамика, а положительную клемму усилителя — к отрицательной клемме динамика.Что случилось бы?

Для одного динамика ничего бы не вышло. Это будет работать нормально.

Если бы у вас было два динамика, и они оба были подключены одинаково — опять же, все было бы хорошо.

Если было два динамика, и они были подключены по-разному, то это называется разводкой динамиков не в фазе.

Диафрагма в одном динамике выдвигается, а в другом динамике — внутрь.

Трудно объяснить, как это звучит.Но это звучит просто странно. Он будет казаться худым и лишенным тела.

Что происходит, так это то, что некоторые из более низких частот будут гасить друг друга, когда звуковые волны удаляются от динамика.

Итак, вы ничего не сломаете, но это просто не будет звучать правильно. Вы, вероятно, заметите это, если сделаете это. Но всегда полезно перепроверить проводку.

Некоторые AV-ресиверы будут пытаться обнаружить любые динамики, подключенные не в фазе, когда вы запускаете автоматическую настройку помещения.Хотя они не всегда понимают это правильно.

Если вам интересно, это отличное видео, демонстрирующее, почему вам нужно подключать динамики по фазе:

Какие существуют типы подключения проводов громкоговорителей?

Первое, что вам нужно сделать, это проверить соединения на ваших динамиках и усилителе. Это определит способ подключения провода динамика.

Есть два основных типа соединений, с которыми вы можете столкнуться.

Просто имейте в виду, что у вас может быть один тип усилителя, а другой — динамик.

1. Стойки для переплета

Штыри для крепления есть на всех типах усилителей и динамиков — от бюджетных моделей до high-end техники. Это самый распространенный тип, с которым вы столкнетесь.

Левая и правая крепежные клеммы окружающего звука на AV-ресивере

Часто к ним можно подключить провод динамика двумя способами:

1. Отвинтите красный или черный колпачок — вставьте оголенный провод динамика в отверстие в стойке (или вставьте лопаточный соединитель вокруг стойки) — снова затяните колпачок.
2. Вставьте провод в отверстие на конце каждой стойки.Для этого вам нужно будет прикрепить банановые заглушки (см. Ниже). Некоторые приемники имеют пластиковый колпачок на конце, который необходимо сначала снять (как на картинке).

Итак, для этого типа подключения вы можете использовать оголенный провод — или подключить лопатки или банановые вилки к концу провода динамика.

Акустические системы с фиксирующими штырями могут не иметь на конце отверстия для вставки банановой вилки. У некоторых есть, но это чаще встречается в усилителях.

Связующий столб на спикере часто выглядит так:

Значит, с его подключением можно либо вставить в отверстие оголенный провод — а потом закрутить винт.

Или используйте лопаточное соединение и поместите его вокруг стойки, прежде чем затягивать.

2. Пружинные зажимы

Пружинные зажимы чаще встречаются в бюджетных усилителях и динамиках, а также в моноблоках. Хотя их можно встретить во всех типах техники.

Подключение провода динамика к разъему с пружинным зажимом

Все, что вам нужно сделать, это нажать на нижнюю часть зажима и вставить провод динамика в отверстие выше.

С этим типом подключения можно использовать неизолированные провода или штыревые разъемы.

Типы заделки проводов динамика

Теперь, когда вы знаете, какие типы соединений у вас есть для провода динамика; вы можете сделать окончательный выбор, как кончить концы.

Между прочим, взгляните на мой провод 101 динамика, если вы хотите выяснить, какой провод динамика лучше всего подходит для вашей системы.

Присоединение разъема к концу провода динамика называется заделкой провода.

Однако для первого варианта разъем вообще не требуется.

Подключение динамиков неизолированным проводом

Для всех типов подключения можно использовать неизолированный провод динамика. Это самый простой способ, так как вам не понадобятся дополнительные аксессуары.

Все, что вам нужно сделать, это:

1. Разъедините положительный и отрицательный провода — примерно на 1 или 2 дюйма — так, чтобы у вас было некоторое разделение для работы. Вам может понадобиться острый нож, чтобы разрезать центральную изоляцию — или он просто разорвется, если вы приложите достаточное давление. Только убедитесь, что вы не врезаете изоляцию и не оголили провод дальше по кабелю.Вам просто нужен оголенный провод на конце.
2. Удалите примерно ½ дюйма изоляции с каждого провода. Это можно сделать с помощью острого ножа или специального приспособления для зачистки проводов.
3. Скрутите оголенные жилы вместе, чтобы не было свободных нитей меди.
4. Вставьте медный провод в разъемы динамика / усилителя — снова, убедившись, что нет торчащих жилок меди.
5. Осторожно потяните за провод, чтобы сделать убедитесь, что он надежно удерживается разъемом.

Если использование неизолированного провода — это самый простой способ достичь своей цели, воспользуйтесь им.Я бы не потерял из-за этого сон. Однако присоединение разъемов может иметь преимущества.

Оконечный провод динамика с банановыми заглушками

Банановые штекеры — мой любимый способ подключения акустических проводов. Вам нужно будет купить их как отдельный аксессуар к вашей проволоке.

Вам понадобится четыре банановых штекера на каждый провод — по два на каждый конец кабеля.

Конечно, предполагается, что вы будете использовать банановые штекеры как для усилителя, так и для динамика. Возможно, вы не захотите — или сможете.

Банановые вилки могут прикрепляться к кабелю по-разному.

Многие поставляются с резьбовыми соединениями, которые нужно просто закрепить на кабеле с помощью небольшой отвертки. Это один из самых простых способов.

Некоторые из них являются самозажимными, что означает, что они зажимают кабель, когда вы затягиваете колпачок вилки.

Остальным может потребоваться пайка. Поэтому выбирайте этот тип, только если вы готовы сломать паяльник.

Общая процедура подключения банановых штекеров с винтовыми зажимами к проводу динамика:

1. Зачистите примерно ½ дюйма изоляции с конца каждого провода и плотно скрутите, чтобы удалить свободные жилы.
2. Отвинтите колпачок от каждой банановой вилки и навинтите ее на провод.
3. Вставьте оголенный провод в отверстие в вилке. и затяните винт, чтобы закрепить его.
4. Закрутите колпачок снова на

Каждую заглушку можно затем вставить в конец каждой зажимной стойки.

Я часто забываю накрутить заглушку на кабель перед тем, как прикрепить вилку к проводу. А это значит, что мне нужно снова все это исправить!

Я знаю, что ты не такой глупый, как я.

Вы можете найти несколько банановых вилок, которые подключаются к проводу несколько иначе. Но общая идея та же.

Вы не поймете, насколько проще работать с банановыми вилками, пока не ползете по задней части усилителя, пытаясь прикрепить оголенный провод к зажиму.

Позолоченные банановые вилки Mediabridge 24K
Изображение предоставлено: Mediabridge

Некоторым людям нравится припаять провод к вилке, чтобы создать более надежное соединение, даже если это ввинчиваемая модель. Вы можете, если хотите, но не обязаны.

Штекеры типа «банан»

с резьбовыми соединениями отлично работают без пайки, если вы осторожно соединяете их вместе.

Однако есть вероятность, что они могут со временем ослабнуть, поэтому вам может потребоваться проверить соединение, если вы подключаете их регулярно.

Многие банановые вилки имеют гнездо на нижнем конце — как на изображении выше. Это позволяет вам подключить к нему еще один банановый штекер.

Это полезно, если вам нужно подключить несколько динамиков к одному и тому же разъему. Вам не нужно часто это делать, но иногда это может быть полезно.

Например, если вам нужно подать сигнал на вход сабвуфера высокого уровня через терминалы передних левого и правого громкоговорителей.

Штифты для заглушек типа «банан» имеют стандартный диаметр 4 мм, что идеально подходит для установки на конце зажима.

Использование лопаточных разъемов с проводом динамика

Лопаты — альтернативный способ заделки провода динамика.

Как и в случае с банановыми вилками, если вы используете лопатки на обоих концах, вам понадобится четыре лопатки для каждого провода.

Лопаточный соединитель может быть угловым или прямым. Неважно, какой именно вы покупаете. Но в некоторых случаях одно может быть легче подобрать, чем другое.

Обычно они подключаются к проводу динамика путем обжима, пайки или винтового соединения, как в случае банановых штекеров.

Обжим — это когда вы с помощью инструмента сгибаете конец разъема так, чтобы он плотно прилегал к проводу. Это может быть хорошим решением, если вы не хотите ввязываться в пайку провода.

Для соединения всегда лучше использовать подходящий обжимной инструмент. Хотя заманчиво просто схватить плоскогубцы, такого же прочного соединения не получится.

При правильном исполнении соединение, обжатое лопаткой, не требует пайки.

После того, как вы прикрепите лопаты к проволоке, вам нужно открутить каждый стержень для связывания и вставить их на место.Когда вы снова закроете колпачок, они будут надежно закреплены.

Это предпочтительнее использования неизолированного провода, так как вы можете быть уверены в плотном и надежном соединении.

Лопаточные заглушки UCEC 45 ° для провода динамика
Изображение предоставлено: UCEC

Разъемы

Spade могут быть идеальными, когда вы подключаете провод к динамикам, установленным очень близко к стене. В этом случае у вас может не хватить места для использования банановых пробок.

Итак, если вы не хотите использовать оголенный провод, соединители с лопатками будут подключаться под углом 45 или 90 градусов, позволяя проводу опускаться прямо вниз.

Оконечный провод динамика с контактными разъемами

Разъемы

Pin похожи на уменьшенную версию банановой вилки. Фактически, в некоторых случаях вы можете увидеть, что они называются банановыми пробками.

Они поставляются со штифтами, как правило, диаметром около 2 мм. Штифт либо прямой, либо вы можете получить их с угловыми штифтами.

Подобно лопаткам и банановым вилкам, вам нужно снять с провода изоляцию и прикрепить штыри к оголенному проводу.

Для их соединения с проводом часто используют обжим или пайку.Однако, как и штыревые разъемы на картинке выше, они могут иметь резьбовое соединение.

Просто ослабьте немного винт, вставьте оголенный провод и снова затяните винт. Убедитесь, что у вас надежное соединение, осторожно потянув за провод динамика.

Этот тип заделки проводов динамика обычно используется для пружинных зажимов. Просто нажмите на зажим и вставьте штифт в отверстие.

Заглушки гибких штифтов Sewell Deadbolt для подпружиненных терминалов динамиков
Изображение предоставлено: Sewell

Вы также можете использовать их для связывания столбов, вставив их через центральное отверстие в стойке, а затем затянув колпачок.Но это не обычный способ использования разъемов такого типа.

Использование штыревых соединителей — более чистый метод, чем использование неизолированного провода, и он увеличивает шансы на надежное соединение.

Подключение проводов к усилителю и динамикам

Когда у вас готовы заделки кабеля динамика, вам просто нужно подключить провода к усилителю и динамикам.

Стереоусилитель и динамики будут подключаться следующим образом:

Подключение усилителя и колонок проводом

Просто убедитесь, что вы подключили выход усилителя с маркировкой «динамик слева» к левому динамику, а выход с маркировкой «динамик справа» — к правому динамику.

Кроме того, тот же конец провода должен подключаться к положительной клемме усилителя и динамика. То же и с отрицательными клеммами.

Провод динамика обычно имеет какую-то маркировку, чтобы вы знали, какой провод на каждом конце одинаковый.

Многоканальный AV-ресивер немного сложнее, поскольку у него больше клемм для динамиков. Однако схема подключения домашнего кинотеатра такая же, как и для стереоусилителя.

Вам просто нужно убедиться, что вы подключаете каждую выходную клемму к правильному динамику.

Итак:

• Выходной разъем переднего левого динамика к переднему левому динамику
• Выходной разъем правого переднего канала к переднему правому динамику
• Выходной разъем центрального динамика к центральному динамику
• Выходной разъем левого переднего канала к левому динамику объемного звучания
• Выходной разъем правого объемного звука к правый динамик объемного звучания

Если у вас расположение динамиков 7.1 или динамики Dolby Atmos, вам придется подключить еще больше динамиков.

Но это та же процедура. Просто не торопитесь и убедитесь, что у вас все получилось правильно с первого раза.

Когда вы запускаете автоматическую конфигурацию помещения на своем AV-ресивере, он посылает тестовый сигнал на каждую колонку. Итак, вы скоро узнаете, правильно ли вы подключили динамики к задней части усилителя.

Если нет, без проблем, просто отключите его от усилителя и попробуйте еще раз.

Заключение

Вас смутила мысль о подключении провода динамика к усилителю и динамикам?

Если да, надеюсь, вы нашли ответы на свои вопросы.

Это не так уж сложно, если вдаваться в подробности. Но это может показаться запутанным, пока вы не поймете различные варианты, которые у вас есть.

Подключения усилителя и громкоговорителей — это первое, что нужно учесть.

Как только вы это узнаете, вы сможете сделать лучший выбор для заделки провода динамика.

Вы можете выбрать простой путь и просто использовать неизолированный провод или прикрепить банановые заглушки, лопаты или булавки.

Нет неправильного пути.Просто используйте то, что кажется разумным для вашей системы.

Приколи меня!

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования Hi-Fi и домашнего кинотеатра.

Как подключить вилку — провод солнечных часов

Вы можете подсоединять провода к вилке, не обращая внимания на горячую и нейтраль, и ваша вилка будет работать без каких-либо проблем. Однако, если ваша вилка находится на другом конце провода от розетки или другого электрического элемента, чтобы горячая и нейтральная проводка работала таким образом, чтобы защитить вас, вы должны правильно подключить вилку в отношении горячего и нейтрального . Например, если ваша вилка находится на другом конце провода от розетки, вероятность получить удар при обращении с розеткой — особенно при замене лампы — выше, если вы неправильно подключите горячий и нейтральный провод к обоим. заканчивается.

Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампу и через металлическую резьбу, в которую ввинчивается лампочка.

При правильном подключении металлические нити никогда не будут горячими на ощупь и не будут сотрясать вас, независимо от того, включен или выключен переключатель. При неправильном подключении резьбы или любой токопроводящий металл, соприкасающийся с резьбой, включая внешнюю часть розетки или резьбу лампочки, могут вызвать у вас шок, независимо от того, включен ли переключатель или нет.Поэтому важно тщательно следовать инструкциям для горячего и нейтрального проводов.

Однако некоторые вилки неполяризованы. Поляризованная вилка будет иметь один контакт шире, чем другой, нейтральный и обычно серебристый. Горячий штырь будет более узким и обычно золотистого цвета. С неполяризованной вилкой вы можете подключить любой провод к любому контакту.

1. ОЧЕНЬ ВАЖНО: Убедитесь, что все работающие электрические устройства не подключены к электричеству.Перед запуском выключите автоматический выключатель, извлеките предохранитель или отключите устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
2. Для завершения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобятся:
   • отвертка (с плоской или крестообразной головкой в ​​зависимости от винтов в штекере, с которым вы работаете),
   • ножницы, способные разрезать мягкий пластик (для разрезания полос силиконовой ленты и внешнего пластика шнура в оболочке),
   • тонкие ножницы для ткани (для обрезания конца тканевой тесьмы),
   • силиконовая лента (для связывания концов покрытой тканью проволоки во избежание истирания, доступна здесь),
   • выдвижной нож, похожий на нож для резки коробок (для разрезания внешнего пластика шнура в оболочке),
   • и приспособление для зачистки проводов с прорезями, соответствующими калибру используемого провода.На втором рисунке ниже показаны прорези, помеченные калибром, в устройстве для зачистки проводов.

Инструменты, необходимые для подключения вилки и головки для зачистки проводов с отверстиями для манометров

1. Отрежьте провод до нужной длины плюс 6 дюймов.
2. При использовании любой из наших вилок помимо кнопок, отделите вилку внутри от внешней. Наденьте внешнюю часть на конец провода, с которым вы работаете, так, чтобы внешняя сторона была ориентирована так, чтобы сторона, занимающая внутреннюю часть, была обращена к концу провода, к которому будет подключаться вилка.Для любого из наших кнопочных штекеров отложите черную картонную крышку штекера, частично открутите винты горячего и нейтрального положения и наденьте штекер на провод так, чтобы штыри были обращены к концу провода, к которому будет подключаться штекер.


   Заглушки со съемной внутренней частью, незакрепленные провода

   Штекер кнопки, провода не зацеплены

3. Отрежьте тканевую оплетку проволоки, распустив хлопок или вискозу и отрезав ее лучшими ножницами, которые у вас есть.Будьте осторожны, чтобы вообще не порезать пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и повторить удаление тканевой оплетки. Количество ткани, которую нужно отрезать, и количество проволоки, которую нужно зачистить, зависит от типа используемой вилки.
4. • Для нашей круглой вилки с шейкой, круглой ребристой вилки с шейкой и всех наших вилок с 3 штырями снимите 2 дюйма провода, чтобы было достаточно места для завязывания узла страховщиком, что мы рекомендуем.Это единственные заглушки, которые подходят для узла.
   • Для наших прямоугольных заглушек снимите 1 дюйм ткани и пластика.
   • Для наших заглушек удалите ткань и пластик на 3/4 дюйма.

   Ткань снята, еще не приклеена

5. Используйте самосплавляющуюся силиконовую ленту длиной 1,5 дюйма, чтобы привязать тканевую оплетку к пластиковой изоляции. Силиконовая лента прилипает к себе (немного похоже на Saran Wrap), но не липнет. Лучше всего он будет держаться, если вы натянете его, когда наматываете на проволоку.Старайтесь, чтобы скотч был как можно более плотным и узким, наполовину закрывая ткань, а наполовину — изоляцию. Это предотвратит проблемы с подключением проводов к вилке и выходом ленты из отверстия для проводов вилки. Для шнуров с оболочкой, таких как наш шкивный шнур, теперь вам нужно будет снять пластиковую оболочку, отрезав от ленты убирающееся лезвие ножа (например, нож для резки бумаги) или другой инструмент для резки оболочки, соблюдая особую осторожность, чтобы не порезать нижележащие провода ‘ изоляция. Отрежьте пластик и всю внутреннюю прокладку (немного бумаги и / или дополнительного пластика), оставив только оголенные внутренние провода.Заклейте неровный край обрезанного пластикового жакета лентой, чтобы он оставался аккуратным.


   Ткань удалена, лента наклеена на параллельный шнур и витую пару

6. Зачистите ½ дюйма пластмассы с концов провода. Инструмент для зачистки проводов — лучший инструмент для этого, потому что он режет не медь, а только изоляционный пластик вокруг меди. Убедитесь, что вы используете прорезь в приспособлении для зачистки, которая соответствует сечению используемого провода.

   Для наших параллельных шнуров вам нужно будет разделить плавкий предохранитель и нейтральный провод до места, где провод закреплен.Сделайте это, используя универсальный нож, чтобы разрезать вставку в середине шнура, между двумя проводами, всего на полдюйма или около того, соблюдая особую осторожность, чтобы не порезать медь на любом из проводов. Как только вы это сделаете, вы можете развести два провода. Лучше всего разрезать провод ножом на как можно меньший участок, чтобы не разрезать ни один из проводов и не обнажить или разрезать жилы меди под изоляцией.

   Ткань удалена, лента наклеена, концы обнажены

7. Скрутите оголенный конец нейтрального провода так, чтобы жилы меди были прочно скручены вместе.В таблице ниже указано, какой провод горячий, а какой нейтральный.


   Определение горячих, нейтральных и заземляющих проводов
   	Горячий	нейтральный	Земля
   Параллельный шнур	гладкая проволока	ребристая проволока	нет
   Витая пара	* простой (без полосы) провод	* полосатая проволока	нет
   Трехжильный	черный провод	белый провод	зеленый провод
   Вилка / розетка	узкий зубец / золотой винт	широкий зубец / серебряный винт	н / д

   * Это соглашение о проводе солнечных часов.В проводе, отличном от Sundial Wire, горячий провод черный, а нейтральный белый. В Sundial Wire используется соглашение «полоса / отсутствие полосок», поэтому цвет пластика не просвечивает сквозь оплетку. Кроме того, в некоторых из наших проводов нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, который является нейтральным.

8. Если вы используете круглую вилку с шейкой, круглую вилку с ребрами жесткости с шейкой или любую из наших вилок с тремя зубьями, завяжите узел страховщика. Следуйте по пути проводов, как показано на рисунке ниже, чтобы завязать узел.Узел помогает удерживать провода подключенными к вилке даже при некотором натяжении вилки. Если вы используете трехжильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод. Если вы используете какие-либо из наших прямоугольных или кнопочных вилок, пропустите этот шаг.


   Как связать узел страховщика и узел завязать

9. Сделайте крючок из конца нейтрального провода.

   Нейтральный провод с крючком

10. Если вилка поляризована, наденьте крючок нейтрального провода на серебряный винт в вилке так, чтобы крючок вращался вокруг винта по часовой стрелке.Если вилка не поляризована, зацепите провод за любой контакт. Затяните винт, убедившись, что при полной затяжке под винт прослоено как можно больше меди. При затягивании винта лучше проталкивать провод под винт, используя ноготь, ноготь или очень маленькую отвертку, если у вас нет гвоздей. Каждый раз, когда проволока начинает выдавливаться из-под винта, проталкивайте ее обратно, при необходимости откручивая винт. Если вы закрутите винт очень медленно, вы сможете продолжать успешно проталкивать провод под ним.



    Нейтральный провод зацеплен за серебряный винт для поляризованной вилки, любой винт для неполяризованной вилки

11. Сделайте то же самое с горячей проволокой и другим винтом.


    Оба провода подключены к поляризованной и неполяризованной вилке

12. Для трехконтактных вилок теперь прикрепите зеленый провод к зеленому винту. Вам нужно будет обрезать зеленый провод примерно на дюйм, так как зеленый провод не использовался в узле страховщика.Это позволяет разместить всю проводку внутри вилки.
13. Проденьте вилку снаружи по проводу и над внутренней частью вилки.
14. Если заглушка имеет желтый цвет навинчиваемой внутренней части, затяните ее.


    Желтые интерьеры, привинченные

    Если на вилке есть картонная крышка, наденьте ее на штыри. Обратите внимание, что после того, как вы наденете картонную крышку, ее будет очень трудно снять, поэтому будьте уверены, что вам не придется ее снимать.(Однако мы продаем запасные части.)

    Надеваем картонную обложку

Как подключить выключатель света — очень просто

Умение подключать выключатель света — один из основных навыков, которым должен владеть каждый домовладелец. Как домовладельцу, вам, вероятно, придется менять выключатель света много раз, и платить электрику неоптимально, если вы можете сделать это всего за несколько минут.

Наши инструкции по подключению переключателя света к стандартному переключателю света, трехпозиционному переключателю света и четырехпозиционному переключателю света приведены ниже.Также важно прочитать инструкции, прилагаемые к вашему конкретному переключателю света, потому что может быть что-то отличное от того, который вы приобрели, или изменение технологии, которое потребует другой установки переключателя света.

Перед тем, как что-либо делать, вам нужно будет отключить питание переключателя света. Если вы не знаете, какой прерыватель питает ваш выключатель, просто включите свет и проверяйте каждый прерыватель, пока не найдете тот, который выключает ваши огни.

Инструменты, необходимые для подключения выключателя света

• Плоскогубцы игольчатые
• Инструмент для зачистки проводов
• Отвертка с головкой Philips
• Гайки для проволоки
• Изолента

Базовые знания о том, как подключить выключатель света

• Черный провод — это горячий или нагрузочный провод
• Белый провод — Это нейтральный провод
• Голый медный (зеленый) провод — это ваш заземляющий провод
• Красный провод — Этот провод используется для 3- или 4-позиционных переключателей и соединяет переключатели вместе, чтобы каждый из них мог управлять вашим освещением.

Важно — Если вы заменяете существующий коммутатор, убедитесь, что вы не понимаете, как он подключен, прежде чем удалять существующие провода. Посмотрите, где подключены черный и белый провода. Если есть больше проводов для трехпозиционного переключателя, также проследите, где они также были подключены. Вы захотите воспроизвести ту же схему подключения при установке нового коммутатора.

Зачистка проводов

Во-первых, узнайте, с каким калибром провода вы работаете.Это будет провод 12 или 14 калибра. Затем используйте инструменты для зачистки проводов и снимите с провода около 5/8 дюйма изоляции. На инструментах для зачистки проводов должна быть отмечена точка для каждого калибра провода.

Затем согните провод в петлю из хвоста свиньи, чтобы ее можно было легко прикрепить к винтам на выключателе света. В вашем коммутаторе могут быть прорези, чтобы вставлять провода прямо на место, а не использовать винты сбоку.

Как подключить стандартный однополюсный выключатель света

Стандартный однополюсный выключатель света требует, чтобы вы просто прикрепили к нему черный (нагрузочный) провод, а затем черный провод, выходящий из выключателя и к вашим фарам.Выключатель служит для отключения питания от выключателя света.

Белый или нейтральный провод в обход выключателя идет прямо к вашим фарам. Этот провод нужен для замыкания цепи.

Заземляющий провод (иногда в зеленой куртке) должен быть подключен к выключателю и к вашим фарам.

Когда вы закончите, рекомендуется обернуть переключатель изолентой, чтобы закрыть соединения. Это предотвращает вероятность возникновения дуги в случае, если что-то выйдет из строя в электрической коробке.

Эта простая схема должна дать вам общее представление о том, как подключается однополюсный выключатель света.

Как подключить трехсторонний выключатель света

Трехпозиционный переключатель света — это переключатель, в котором у вас есть два переключателя, которые могут управлять одним и тем же светом или набором огней. Следовательно, 2 переключателя + свет = 3 пути. Для подключения переключателей к специальному винту или входу переключателя, который специально отмечен для этой цели, потребуется дополнительный провод (часто красный).

Трехпозиционные переключатели имеют ходовые винты или точки подключения. Они будут подключены от одного переключателя к другому, так что свет будет включаться или выключаться независимо от того, какой переключатель вы используете.

Белые провода в этой ситуации просто соединяются вместе и никогда не касаются переключателей. Черный провод подключается к черному винту на переключателе

.

Главный провод, который будет идти от одного переключателя к другому, должен иметь всего 4 провода (черный, белый, заземляющий и красный).

Просмотрите схему ниже, чтобы ознакомиться с основными инструкциями по трехстороннему подключению.

Вот наше видео о том, как подключить 3-позиционный выключатель света

Гайка для проволоки

Теперь у вас есть различные варианты проволочных гаек. Традиционный тип винта, но теперь еще и вставные гайки, которые намного проще. Никакого скручивания, и они занимают меньше места внутри вашей распределительной коробки.

Вы можете приобрести эти недорогие, но эффективные гайки для проталкивания проволоки здесь, на Amazon .

Заключение — Как подключить выключатель света

Как видите, подключение выключателя света не должно быть сложным. Как и любой другой проект по благоустройству дома, он требует лишь небольшого исследования и терпения. Если у вас есть какие-либо вопросы, просто задавайте их ниже в комментариях. Если вы используете диммерный переключатель, то перед покупкой ознакомьтесь с нашей статьей о том, как выбрать диммерный переключатель .

Связанные вопросы

Требуется ли электрик для установки выключателя света?
Установить выключатель света может любой домовладелец, если вам удобно работать с электричеством.Если не уверены в себе, то обязательно наймите электрика.

Имеет значение, какой провод идет где на выключателе света?
Важно правильно подключить выключатель света и в соответствии с его инструкциями. Если вы не подключите переключатель правильно, это может привести к серьезному повреждению переключателя или приспособления и даже вызвать пожар.

Подключается ли горячий провод к выключателю света?
Горячий провод подключается к выключателю света, а белый нейтральный провод — нет.Есть некоторые установки выключателя света, у которых также есть нейтральный провод, идущий к выключателю.

Трудно установить 4-позиционный переключатель света?
Установка 4-позиционного переключателя света сложнее и намного проще при новом строительстве.
