Соединение силовых проводов

При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.

Осуществить это можно разными способами.

Соединение с помощью скрутки

Это довольно распространённое соединение, даже несмотря на огромный ассортимент соединителей на рынке.

Два провода зачищаются, скручиваются вместе, после чего изолируются липкой лентой.

Довольно часто скрутка является причиной КЗ и пожаров.

Происходит это так — место плохого контакта, из-за увеличенного сопротивления разогревается, оплавляя изоляцию.

Через некоторое время через обгоревшую изоляцию два провода замыкает.

Особенно не рекомендуется соединять скруткой мощные системы.

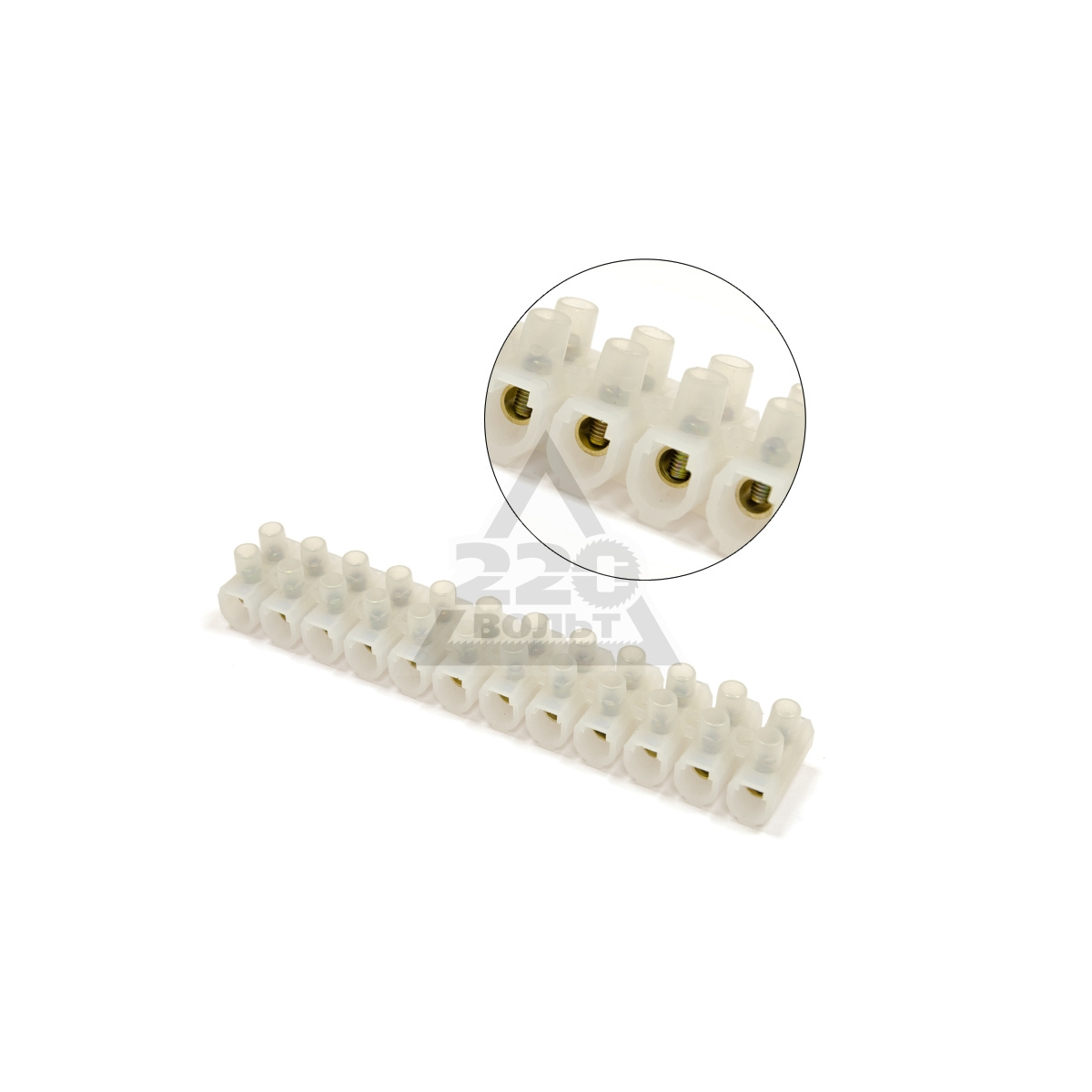

Полиэтиленовые клеммные колодки

Представляют они из себя латунные держатели с винтами, всё это закреплено в основании из легкоплавкого пластика.

Используют их очень часто, основная причина — низкая цена и доступность, ими завалены все магазины и рынки.

Но при их использовании есть определённые тонкости, которые многие не знают, или пренебрегают ими.

Максимально допустимый ток нагрузки

Каждый типоразмер рассчитан на определённый ток, и он ничего не имеет общего с допустим током проводов соединяемых с помощью этих колодок.

 Если не соблюдать эти требования, то полиэтиленовый держатель начинает потихоньку плавиться от разогретых латунных соединителей. В итоге — КЗ.

Винтовое соединение

Провод прижимается винтом, который имеет не идеально ровную поверхность и совершает круговые движения.

Давайте разберём, что происходит при зажатии провода в колодке.

Скручиваем вместе жилы провода, засовываем в колодку и зажимаем винтом.

После аккуратно откручиваем и вынимаем провод, вот что получается:

Часть проводников отломилось, контакт не полный, а частичный.

Ослабление контакта

Постепенно контакт между проводом и клеммником ослабевает.

Причин несколько — расширение металла при нагревании, сужение при остывании, для алюминиевых проводов свойственна текучесть металла.

Соответственно, вывод:

• использовать для соединения одножильных проводов
• для многожильных применять втулочные наконечники
• соблюдать указанные токи
• периодически подтягивать прижимные винты

Пружинные клеммники WAGO

Многоразовые, серия 222

 Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.

Преимущества:

• самый быстрый способ соединить провода
• можно соединять многожильные провода
• можно одновременно соединять провода разных диаметров
• можно использовать одновременно и медные и алюминиевые провода
• надежная фиксация — отсутствие нагрева
• закрытая конструкция исключает замыкание
• соединение не требует профессиональной подготовки
• есть возможность измерения напряжения

Максимальный ток 32 А.

Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.

Презентация зажимов от производителя:

 Одноразовые, серия 773

Зажимы этой серии предназначены для соединения только одножильного провода.

Выпускают зажимы на количество проводов от двух до восьми.

Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.

 Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.

Она предназначена для удаления с алюминиевых проводов оксидной плёнки и последующей защиты от окисления.

Преимущества WAGO-773:

• быстрое соединение
• небольшой размер
• надёжная фиксация
• нет ослабления контактов

Данные клеммники рассчитаны на ток до 25 А.

Винтовые клеммные блоки Terminal Blocks TB-xxyy

Блок представляет из себя пластмассовую платформу с проводящей стальной пластиной, прижимной пластиной и винтом. Сверху всё закрыто прозрачной крышкой.

Выпускают блоки на 3, 4, 6, 9, 12 клемм.

Максимальные токи — 15, 25, 40 А.

В обозначении, например, ТВ-2504

• первые две цифры — ток в Амперах (25 А)
• две последние — количество клемм для зажима (4 шт)

Преимущества терминальных блоков:

• прижимает не винт, а пластина всей плоскостью
• блоки реально выдерживают заявленный ток
• прижимная шайба при откручивании поднимается вверх, оставляя зазор для провода
• возможность соединять провода разных диаметров и из разных материалов

Недостатки:

• винты необходимо периодически подтягивать
• проводящая пластина стальная, а не латунная
• пластмасса не термостойкая
• большие размеры

Но в целом, эти блоки производят приятное впечатление по сравнению со своими китайскими собратьями.

Как правильно соединять кабеля, скрутка, опрессовка, пайка, сварка, клеммы

Контакты в электрических цепях являются местами, к которым следует уделять повышенное внимание. Причин тому несколько.

• Во-первых – место соединения обладает повышенным сопротивлением. При плохом контакте возможен перегрев, разрыв цепи и даже возгорание проводки.
• Во-вторых – в этих местах кабель лишен заводской изоляции, поэтому риск пробоя, возникновения дуги или поражения током работника, выполняющего обслуживание проводки, а также ее пользователя – максимальный именно в местах стыковки.
• В-третьих – соединение должно обеспечивать не только электрическую проводимость, но и механическую прочность проводки.

Существует несколько распространенных способов соединения кабелей, рассмотрим каждый из них отдельно.

1. Скрутка.

Самый простой способ соединения проводников. Не требует применения специальных инструментов, производится с помощью одних пассатижей. На соединяемых проводах удаляется изоляция (рекомендуется не менее 5 см оголенной жилы), жилы скручиваются и покрываются изоляционным средством (ПВХ изолентой или термоусадочной трубкой).

Однако, согласно нормативной документации (ПУЭ 7 редакции), скрутка проводников, без применения дополнительных фиксирующих соединений – запрещена. Причиной тому – изначально плохой контакт, который со временем будет только ухудшаться. Категорически воспрещается соединять скруткой кабели из разных металлов! Особенно это касается медных и алюминиевых проводников, которые под воздействием электрического тока быстро окисляются.

2. Опрессовка.

Надежный способ соединения, отличие которого от скрутки заключается в том, что соединенные проводники зажимаются специальной гильзой, представляющей собой металлическую трубку. Она надевается поверх скрутки (или на 2 параллельно расположенных оголенных конца проводников) и затискивается специальными пресс-клещами. Не рекомендуется использовать для этой цели пассатижи и другой инструмент!

Поверх соединения накладывается изоляция, аналогично предыдущему способу.

Для соединения кабелей методом опрессовки — необходимо применять гильзы из металла, аналогичного материалу проводников (медные кабели – медными трубками, алюминиевые – алюминиевыми).

3. Пайка.

Более трудоемкий, но и надежный способ соединения. Для того, чтобы соединить проводники таким способом – потребуется паяльник, припой ПОС, флюс и абразивная шкурка с мелким зерном.

Для того, чтобы приступить к пайке – необходимо очистить концы кабелей от изоляции. Затем производится обработка их наждачной бумагой. Провода соединяются методом скрутки, после чего наносится флюс. С помощью раскаленного паяльника наносится припой так, чтобы он заполнил неровности скрутки. Когда олово застынет – спиртом осуществляется очистка места соединения и наносится изоляция.

Виды скрутки для соединения пайкой вы можете увидеть на иллюстрации ниже.

4. Сварка

Самый надежный, но наиболее сложный способ соединения. Благодаря смешиванию частиц металла соединяемых поверхностей – достигается отличная проводимость. Именно сварное соединение рекомендовано ПУЭ.

Сваривать можно лишь кабели из одного металла. Для этого необходим сварочный аппарат (понижающий трансформатор), угольные электроды, наждачная бумага, защитный флюс и средства безопасности (перчатки, маска или очки и т.д.).

Производится зачистка концов проводников, которые затем зачищаются шкуркой до блеска. Провода соединяются скруткой. Электрод с флюсом подносится к концу скрутки, на него подается напряжение. Держать электрод следует до образования металлического шарика на конце провода (контактной точки). После того, как расплав затвердеет – можно убрать электрод. Место сварки очищается от флюса, соединение лакируется и изолируется.

5. Винтовые клеммы, самозажимные наконечники.

Существуют готовые приспособления для быстрого и эффективного соединения проводников. К ним относятся винтовые клеммы, самозажимные наконечники, клеммники. Отличительной особенностью всех этих изделий является простота и скорость соединения.  Достаточно зачистить концы проводов от изоляции, вставить в зажим и зафиксировать. Одно из главных достоинств изделий – возможность соединить кабели из разных металлов.

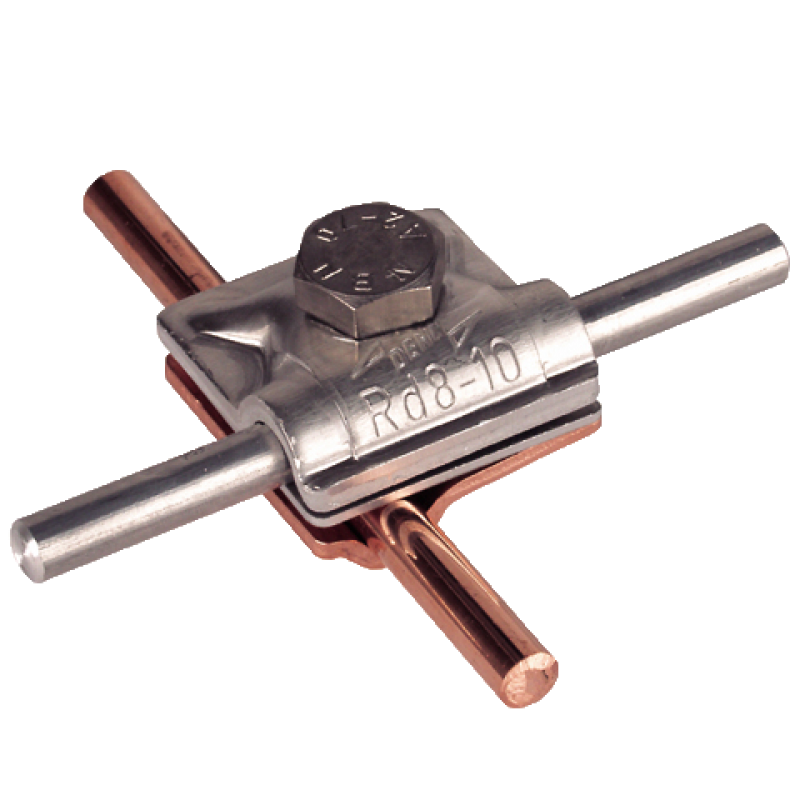

6. Болтовое соединение

В случае необходимости соединить медный и алюминиевый провода без применения специальных средств – можно воспользоваться обычным болтом с гайкой и тремя шайбами.

На болт надевается шайба, после этого на нее накладывается петля первого провода. Поверх нее опять надевается шайба, накладывается петля второго провода. На нее также накладывается шайба, которая прижимается гайкой. Способ простой и надежный, подойдет в случае, когда надо срочно организовать подключение, а сварку или пайку произвести нет возможности. Впрочем, надежность такого соединения позволяет использовать его и на постоянной основе.

Следует помнить, что нельзя использовать алюминиевые и медные шайбы в таких случаях. Сталь является оптимальным вариантом, так как окисляется меньше.

Как соединить силовой кабель — полезное руководство по силовому кабелю

Вопрос о том, как соединить два силовых кабеля, решается использованием кабельных муфт, арматуры и концевых заделок.

Монтажные работы по соединению кабелей включают в себя:

• разделку концов;
• соединение или оконцевание токопроводящих жил;
• сборку муфтового соединения;
• заземление брони и оболочки;
• заливку защитного слоя специальной массой, эпоксидным компаундом и т.п.

Требования к выполнению работ

Электротехнические работы по соединению силовых кабелей являются очень ответственными и несут в себе определенную опасность. По этой причине к ним могут быть допущены исключительно специалисты-электромонтажники не ниже четвертого разряда, прошедшие специальный курс обучения. Они должны иметь четкие знания о том, как правильно соединить силовой кабель.

К выполненным соединениям предъявляются такие требования:

• значение переходного сопротивления стыкующихся частей не должно превышать уровень сопротивления целого отрезка токопроводящей жилы;
• изоляционный слой места соединения должен иметь электрическую прочность, соответствующую аналогичным показателям изоляционного слоя кабеля;
• в место стыковки не должна проникать влага;
• должна быть обеспечена надежная защита от воздействий механического типа.

Виды муфтовых соединений

Перед тем, как соединить два силовых кабеля между собой, необходимо правильно выбрать необходимый тип муфтового соединения. Соединительные кабельные муфты предназначены для придания герметичности местам соединения силовых кабелей и создания их защиты от механических воздействий.

С помощью переходных соединительных муфт соединяют кабели, имеющие отличающийся тип изоляции. Концевыми муфтами (заделками) защищают изоляцию и жилы от влажностных воздействий, а также соединяют кабели с ЛЭП и электрооборудованием.

Стопорный тип муфт помогает предотвратить стекание изоляционного состава в случае превышающей нормативное значение для применяемой марки кабеля разности низшей и высшей точек расположения концов. Переходными стопорными муфтами выполняют аналогичные соединения, однако используют их для кабелей с разными типами изоляционного покрытия. С помощью ответвительных муфт присоединяют ответвительный кабель к кабельной магистрали.

Материалы изготовления соединительных муфт

Ранее наибольшей популярностью для соединения электрических кабелей при напряжении до 6 киловольт пользовались свинцовые и эпоксидные муфты, до 1 киловольта – чугунные изделия.

В наше время электротехнические работники лучше понимают, как соединить силовой кабель между собой с использованием термоусаживаемых концевых и соединительных муфт. Для их изготовления применяются полимерные материалы, имеющие свойство уменьшаться в размерах (давать усадку) под действием высокой температуры, которая, как правило, создается газовой горелкой. Благодаря этому удается получить плотное водонепроницаемое электроизоляционное соединение.

Термоусаживаемые муфты отличаются от ранее традиционных изделий по таким критериям:

• относительная дороговизна;
• в три раза большая долговечность;
• наполовину упрощенный процесс монтажа;
• уменьшенное время на выполнение работ.

Помимо термоусаживаемых изделий производятся также муфтовые детали холодной усадки и заливные типы соединителей. Они отличаются от термоусаживаемых элементов отсутствием необходимости воздействия температуры на место монтажа. Однако на практике применение таких муфт менее популярно.

Оконцевание кабелей

Зная, как соединить силовой кабель, можно без проблем научиться его и оконцовывать. Важнейшими требованиями к концевым заделкам являются:

• герметизация изоляционного покрытия;
• защита от воздействий механического типа;
• вывод наружу токопроводящих жил.

В помещениях с невысокой влажностью воздуха оконцевание силовых кабелей производится с помощью стальных воронок, фарфоровых втулок, специальных свинцовых и резиновых «перчаток» или сухих заделок в виде ПВХ лент. На открытой местности и помещениях с высокой влажностью воздуха применяются концевые муфты. Для достижения максимального эффекта концевые заделки покрываются лаком, специальными лентами или трубками.

Кабели с бумажно-масляным типом изоляции в сухих помещениях оконцовывают с помощью стальных воронок (до 10 киловольт). При больших значениях напряжения дополнительно применяют фарфоровые втулки.

Для абсолютной защиты кабелей от воздействия солнечных лучей и осадков при напряжении до 10 киловольт предназначены заделки из эпоксидного компаунда. Резиновые «перчатки» применяются при напряжении до 6 киловольт, свинцовые – до 10 киловольт.

Способы соединения проводов, соединение проводов сваркой, болтовые соединения проводов

Существует много методов, с помощью которых можно производить надежное и качественное соединение проводов, обеспечивая при этом минимальное переходное сопротивление в точках фиксирования контактов.

Переходное сопротивление во многом зависит от площади соприкосновения проводов.

В этой статье мы рассмотрим наиболее используемые электриками способы соединения установочных проводов ПВ, Пу(Г)В, ПВС, ШВВП и токопроводящих жил силовых ВВГ, ППГ, контрольных КВВГ, монтажных МК(Э)Ш(В) и некоторых других типов кабелей.

По нашему мнению приводимые ниже методы соединения проводников по степени обеспечения хороших механических и электрических характеристик контактов располагаются в следующем порядке убывания преимуществ.

Соединение проводов сваркой

Сварка по праву считается одним из самых надежных и долговечных методов соединения проводов. Одним из преимуществ данного способа является низкое сопротивление в месте соединения. При проведении такого соединения провода предварительно скручиваются между собой, после чего место скрутки сваривается с помощью электрода. После того, как сварка произведена, а место соединения остыло, его следует покрыть лаком и заизолировать ПВХ-лентой. Таким образом вы значительно увеличите срок службы соединения.

Соединение проводов пайкой

Данный способ довольно простой, но, несмотря на это, он очень надежен. Пайка проводов производится следующим образом:

•
  снимается изоляция на 4-5 см;
•
  обcлуживаются жилы, предварительно зачищенные наждачной бумагой;
•
  жилы скручиваются между собой; — место скрутки пропаивается в паяльной ванне.

Для надежной изоляции места соединения очень часто используется термоусадочная трубка.

Соединение проводов скруткой

Несмотря на то, что скрутка проводов запрещена ПУЭ, она использовалась, используется и будет использоваться всегда. Правильно и качественно произведенное соединение проводов данным методом ничем не уступает по надежности другим способам. В общем, скрутка, как метод соединения проводов, сама по себе очень проста. Чтобы надежно соединить между собой провода, следует придерживаться следующей последовательности действий: — снимите изоляцию провода и очистьте токопроводящие жилы от грязи; — с помощью наждачной бумаги зачистьте концы жил; — прикиньте на глаз диаметр проводов и умножьте его на 10, полученное число будет длиной жил, на которую их необходимо изогнуть под прямым углом; — заведите жилы одна на одну, затем обвейте их пассатижами 5-6 раз между собой; — сделав плотное соединение, затяните витки в разные стороны.

Как уже было сказано, такое соединение запрещено ПУЭ, поэтому, лучше воспользуйтесь другими, более надежными соединениями.

Опрессовка жил с помощью гильзы

Данный метод представляет собой деформацию токопроводящих жил в гильзе. Аналогично предыдущему, данный способ простой в понимании: зачищенные и обработанные специальной смазкой жилы заводятся в гильзу, которая после этого сдавливается пресс-клещами. Стоит учитывать, что гильза должна быть изготовлена из того же металла, что и жилы. Ну и в конце остается только заизолировать соединение изолентой.

Соединение проводов с помощью клеммников

На сегодняшний день большой популярностью пользуются клеммники, с помощью которых производится соединение медных проводов.

Зажимное устройство обеспечивает надежный контакт проводников, благодаря их плотному соединению между собой.

Среди существующих клеммников наиболее часто используются самозажимные устройства и модели, с помощью которых производится болтовое соединение жил.

Болтовые соединения проводов

Данный способ очень часто используется в домашних условиях для соединение алюминиевого и медного проводов. Суть метода в следующем: из зачищенных концов жил делаются петли, которые надеваются на болт. Затем между жилами вставляются и закручиваются стальные шайбы, обеспечивая надежный контакт соединения.

Cпособы соединения проводов: от скруток до пайки — Simple Cable Company

Идеальная электрическая проводка не должна содержать мест соединений. Однако, конечно, это фантастика, потому как ещё на этапе монтажа необходимо выполнять разветвления. Соединить проводники может потребоваться во время починки или лёгкой «модернизации» проводки. Но…

…Соединение – место повышенной опасности.

В месте соединения есть риск плохого контакта и, как следствие, повышение сопротивления. Потому возможен перегрев и возгорание, особенно если подключён мощный потребитель. В случае телефонного провода может ослабляться сигнал и ухудшаться качество связи.
Но есть множество способов выполнения соединений, которые практически идеализируют ситуацию.

Говорит и показывает ПУЭ

«Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п).»,- конец цитаты из ПУЭ, Библии прикладной электротехники.
Как заметили бы электрики, здесь отсутствует самый очевидный и доступный способ выполнения соединений: скрутка. В чем же дело, почему такая распространенная технология выпущена из виду?

Вся правда о скрутках

Ранее скрутка применялась как основной способ соединения, но современные нормативные документы её не разрешают, предлагая разнообразную альтернативу. А о скрутках (даже правильно выполненных) ходит дурная слава: со временем они ослабевают, разогреваются, что пожароопасно.
Но многолетний опыт электриков замечает, что хорошая скрутка лучше, чем, к примеру, плохая пайка.
Правда, есть ситуации, когда скрутки категорически недопустимы:

• при соединении медных и алюминиевых проводов;
• при выполнении соединений в рамках служебных обязанностей;
• если ток в цепи превышает 2-3 А;
• если прокладка проводки выполняется по горючим основаниям.

Нежелательно скручивать многожильный провод с одножильным. В остальных случаях скрутка может здорово подсобить.
Выполнение качественной скрутки начинается с освобождения соединяемых жил от изоляции на 60-80 мм. Жилы очищают от жира и грязи, зачищают наждачной бумагой. Потом складывают крест-накрест перпендикулярно друг другу и скручивают плоскогубцами, делая минимум 5-7 очень плотных витков. Соединение необходимо изолировать. Для надёжности и долговечности изоляция должна захватывать и неповреждённые участки проводов.
Однако все же рекомендуется использовать более современные и надежные средства соединения проводов, рекомендуемые ПУЭ.

Полиэтиленовые клеммники (винтовые зажимы)

Весьма недорогое и простое решение. Необходимо освободить соединяемые провода от изоляции, протолкнуть обнажённую часть провода в отверстия и зажать винтами. Не мудрствуя лукаво, получаем компактное заизолированное соединение.
Несложно и недорого, но есть ограничения. Во-первых, нельзя зажимать многожильные провода – прежде их необходимо опаять либо обжать. Не советуют зажимать алюминиевый провод. Все контакты клеммы рекомендуют раз в год подтягивать во избежание ослабевания. Нельзя сильно зажимать винты, иначе латунная клемма может треснуть. Изделие предназначено для маломощных участков: к примеру, для подключения осветительных приборов, выключателей, розеток.

Более продвинутые клеммники

Принцип тот же, однако провод зажимается не напрямую винтом, а металлической пластиной с рельефной поверхностью. За счет этого можно соединять многожильные провода. Алюминиевые соединения необходимо периодически проверять на предмет ослабления.
Кроме того, такие клеммники не делятся и продаются блоками от 6 штук. Ограничение по току до 25 А, потому можно применять на относительно мощных участках цепи.

Самозажимные клеммы

Экспресс-клеммы, другими словами. Необходимо зачистить провода и протолкнуть их в отверстия. Незамысловатый механизм, состоящий из прижимной пластины и маленькой шинки, надежно закрепляет провод, сохраняя постоянное давление и хороший контакт. Подходит для медных и алюминиевых проводов, но не подойдет для необработанных многожильных. По задумке клеммы одноразовы, но для аккуратного и терпеливого электрика могут сослужить и повторную службу.

Клеммы с рычажками

Имеет в своем составе шинку и прижимную пластину, как и предыдущий вариант. Но работать с клеммой ещё проще: провод зажимается по опусканию рычажка, а по поднятию даже вытаскивается. Можно использовать практически с любыми проводами. Обеспечивает сверхбыстрый и сверхудобный монтаж с одновременной изоляцией, надежное соединение, ток до 32 А, возможность лёгкой «перекоммутации».

Соединительные изолирующие зажимы (СИЗ)

На очереди СИЗ — пластмассовый колпачок, внутри которого находится квадратная стальная проволока, свёрнутая в спиральный конус. Для соединения нескольких проводов их необходимо освободить от изоляции и параллельно сложить; для надёжности можно сделать скрутку. Затем колпачок накручивается на получившийся пучок, образуя соединение, которое уже изолировано. К СИЗам следует относиться внимательно, так как через несколько лет возможно ослабевание пружины и подогрев соединения. Потому СИЗы не подходят для сильноточных цепей.

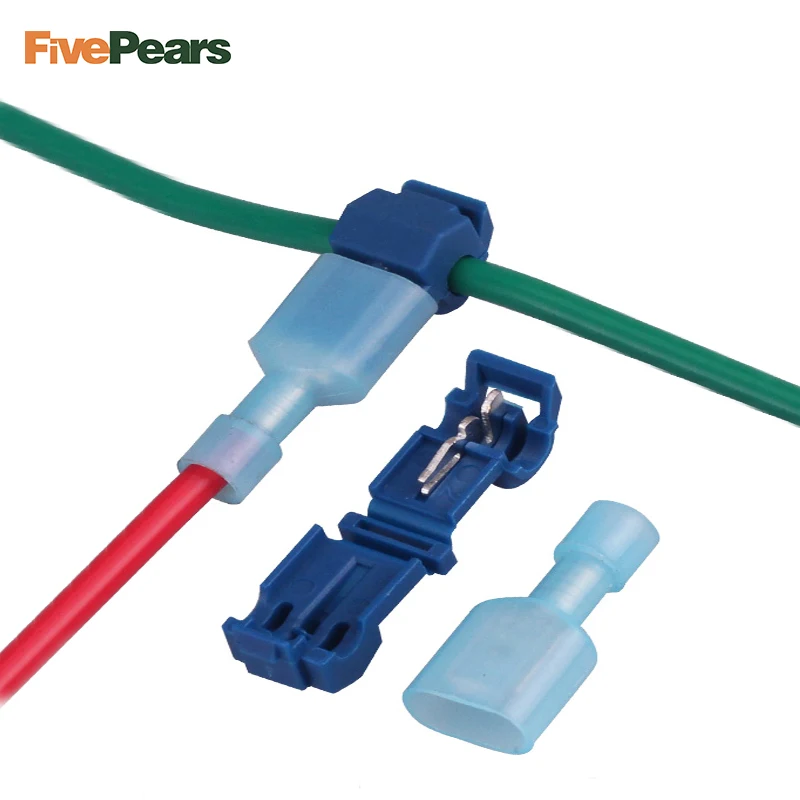

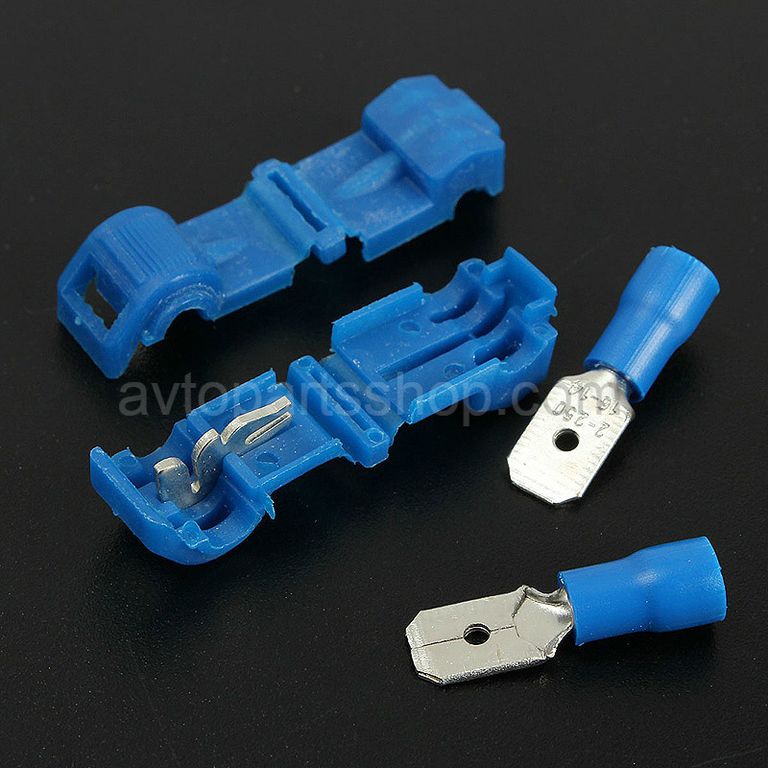

Скотч-локи

Представляют собой пластмассовую капсулу с защёлкой. К защёлке прикреплён врезной контакт. В капсулу помещаются провода, с которых даже не нужно снимать изоляцию. Затем защёлкиваются пассатижами или плоскогубцами. Ножи врезного контакта прорезают изоляцию и организовывают надёжное соединение. Скотч-лок – одноразовый соединитель, однако простой и дешёвый. Есть варианты таких соединителей как для слаботочных сетей, так и для маломощных участков электрических цепей.

Опрессовка гильзами

С помощью опрессовки выполняются надёжные соединения для сравнительно больших токов. Провод помещается внутрь гильзы и обжимается специальным инструментом. Главное – выбрать верный диаметр гильзы. В этом случае сопротивление соединения получается не выше, чем у провода. Как результат – одно из самых надёжных соединений, которое не требует обслуживания и подходит для больших токов. Если выбрать специальную гильзу, то можно соединять медный и алюминиевый провода.

Болтовые соединения

Громоздкое, но надёжное соединение. Применяется в цепях с большим током. На болт надевают шайбу подходящего диаметра, затем соединяемые провода оборачивают вокруг болта, надевают вторую шайбу и все это плотно затягивается гайкой. Если между проводами вложить дополнительную стальную шайбу, то можно соединять алюминиевые и медные проводники.

Пайка

Пайка и сварка – наиболее надежные способы соединения проводов. При условии качественного исполнения создают неразъёмное соединение, что является практически аналогичным цельному проводу. Оба способа достаточно трудоёмки, но пайка – более доступный. Для создания качественного паяного соединения необходим опыт пайки и соблюдение всех правил.
Провода перед пайкой очищают от окислов, при необходимости облуживают, скручивают (можно чуть менее плотно, чем при простой скрутке), покрывают флюсом и опаивают. Паять можно как медные, так и алюминиевые провода. После остывания провода изолируют обычным способом.

Сварка

Сварка выполняется с помощью специального аппарата при полном соблюдении технологии процесса и соблюдении техники безопасности. Необходимость аппарата само собою делает этот способ менее доступным, но зато он безупречно надежен и незаменим в мощных цепях и там, где доступа к месту соединения нет.

Итак, благодаря наличию мощного арсенала способов соединения проводов есть возможность выполнять соединения абсолютно безопасно во время проектирования, ремонта и модернизации проводки. Какой конкретно способ применить – зависит от конкретных условий. Помните, что при возможности скрутку лучше признавать архаичной и выбирать альтернативу.

Опрессовка проводов. Инструмент и виды гильз. Обжатие

Самый действенный способ соединения проводов в местах, где сильная вибрация, когда длина проводов для соединения недостаточна для сварки или пайки — опрессовка проводов. Такой процесс может осуществляться двумя способами: гильзами или наконечниками.

Но для качественного соединения необходим специальный инструмент в виде прессовых клещей, либо оборудования с гидропрессом.

Гильзование проводов

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода. Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Гильзы выпускаются разных размеров, от 0,75 до 40 мм

². Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм² с легкостью залетает на провод с маркировкой 2 мм². Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования

Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:

• Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.

• Также существую четырехгубочные обжимники. Они служат для обжима только гильз.

• Еще существуют и шестигубочные обжимники.

• В дополнение можно приобрести устройство оголения проводов. Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов

• Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
• Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
• Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
• Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз

Гильзы используются для соединения проводов в электропроводке в случаях:

• Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
• Сечение провода не позволяет сделать соединение проводов другими способами.
• Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
• Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.

Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные, определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные. На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.

Конструктивные особенности

• Обычные гильзы с отверстием, классического вида.
• Комбинированная модель из двух половинок.
• Гильзы луженые и медные, имеющие в центре поперечную перегородку для обеспечения вставления равных частей проводов с обеих сторон гильзы. Это позволяет создать равное распределение тока.
• Гильзы могут иметь одно отверстие с одной стороны, для соединения разветвляющей сети вставляются несколько проводов в одно отверстие.

Инструменты

• Нож для снятия изоляции.
• Бокорезы и пассатижи для отрезания провода.
• Опрессовочные клещи классического типа, для ручного использования.
• Мощные клещи с длинными ручками или с гидропрессом. Для соединения жил более 6 мм².
• Расходные материалы, изолента, термоусадка.

Порядок опрессовки проводов

• Определяется способ соединения проводов: стык в стык, или с одной стороны гильзы.
• Выбирается размер, материал гильзы и ее форма. Для медных проводов выбираются медные гильзы, для алюминиевых проводов – алюминиевые гильзы. Для разных проводов – комбинированные. Диаметр гильзы выбирается по сечению проводов.
• Ножом снимается изоляция с обоих концов провода. Длина снятия определяется по глубине вставления в гильзу. Излишнее снятие изоляции не рекомендуется.
• Зачищенные края провода вставляются в гильзу. Гильза устанавливается в опрессовочные клещи в соответствующую ячейку. Сжимаются рукоятки клещей. Обжатие делается по всей длине гильзы.
• Контакты с обжатыми гильзами необходимо заизолировать. Можно воспользоваться термоусадочными материалами, применяя нагрев газовой горелкой. Также применяют изоляционную ленту или пластиковые наконечники.

Ошибки при опрессовке проводов

• Основной ошибкой является неправильный подбор типа гильзы. Если она меньше, чем нужно, то провод может передавиться краем гильзы, что приведет к переламыванию сплющенной жилы. Если гильза оказалась большой, то надежность контакта станет хуже. При этом провода в гильзе будут лежать неплотно. С течением времени соединение нагреется, подгорит. В итоге нарушится контакт соединения проводов.
• Подбор матриц и пуансонов для клещей осуществлен неправильно. Это приводит к подобному эффекту, что обуславливает также плохой контакт с вытекающими последствиями. Надо учитывать, что матрицы постепенно изнашиваются, их размеры нарушаются. Укорачивание гильзы недопустимо. Это снижает площадь контакта.
• Опрессовка проводов гильзами проводится с помощью молотка и зубила. Это недопустимо с точки зрения правил опрессовки. В крайнем случае, когда нет возможности использовать нормальный инструмент, это может быть допущено. Но если имеются хорошие инструменты, то другой альтернативы не может быть.

Похожие темы:

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

  При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Соединение проводов в машине на зажимном разъёме

 Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема.  Также провода могут вкладываться в контакт.

Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений.  Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт. Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

 Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

 Такие контакты смотрятся эстетично, компакты и легко монтируются. Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов.
 К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago).
Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее…

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.


Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
 Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

Подключение домов к электросети

Рисунок 1. Типовая панель автоматического выключателя подключает электрические устройства дома к электросети. ^[1]

Подключение домов к электросети — завершающий этап электросети. После того, как подстанции распределительной сети снизят напряжение до безопасного уровня, этот этап может быть завершен. Провода отходят от соседних линий электропередач и подключаются к отдельным зданиям (домам, квартирам, предприятиям и т. Д.), Сначала проходя через электросчетчик, чтобы измерить, сколько электроэнергии потребляет дом.Затем электричество проходит через сервисную панель, в которой находятся устройства электробезопасности (автоматические выключатели и предохранители). Эта сервисная панель имеет все провода, идущие к различным электроприборам в доме. ^[2]

Каждый дом подключен к электросети через какой-то блок предохранителей или автоматический выключатель, как показано на рисунке 1.

Отказ от обслуживания

Воздушное подключение к электросети от инженерных линий до служебного входа называется служебным отводом.Имеет три провода; 1 нейтральная линия и 2 горячие линии. Горячие линии поддерживают определенный потенциал (например, 120 В) по сравнению с нейтральной линией. Существует два типа сброса служебных данных: отключение службы мачты и отключение службы скоб. Подземное служебное соединение называется боковым служебным. ^[2]

Рис. 2. Подъем на мачте с метеозаборником (вверху), вертикально соединенным через трубопровод с электросчетчиком (внизу). ^[3]

Падение на мачте

Мачта представляет собой комбинацию трубы и флюгера, которая находится наверху крыши (Рисунок 2).Подъемник прикрепляется к мачте за ручку мачты. «Капельные петли» служат, прежде всего, для обеспечения провисания, которое снижает любое механическое напряжение на линиях электропередач и предотвращает попадание воды по линиям в водовод. ^[2]

Служба поддержки Clevis

Clevis относится к разъемам, которые крепят проводники линии обслуживания к стороне здания. В этой установке трубопровод и гидрозатвор прикреплены к бокам жилого дома ниже линии крыши. ^[2]

Рисунок 3. Трансформатор, установленный на площадке для распределения электроэнергии, соединяет первичные линии электропередачи с домами. ^[4]

Сервисный боковой

Это подземный служебный вход, первичные линии электропередачи проходят через кабелепровод к входу контактного трансформатора, а вторичные линии электропередачи соединяют выход трансформатора со счетчиком электроэнергии. ^[2]

Рисунок 4. Схема расположения розеток со всего мира. ^[5]

Главный выключатель

Главный выключатель используется во время аварийных ситуаций для прекращения подачи электроэнергии.

• Основное отключение может быть выполнено с помощью главного размыкающего выключателя. Это выключатель с внешним управлением (EXO), который расположен между сервисным счетчиком и электрической панелью (Рисунок 1).
• Основное отключение также может быть выполнено одним или несколькими автоматическими выключателями, расположенными в электрическом щите, для этого автоматические выключатели должны быть включены последовательно с двумя горячими линиями проводов, потому что это должно отключать питание всех цепей. ^[2]

Розетки

основная статья

Электрические розетки служат для подключения различных устройств, которым требуется электричество.В мире существует множество различных типов розеток с различными характеристиками напряжения и электрического тока. ^[6] Некоторые из них показаны на рисунке 4.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

1. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipedia/commons/5/5d/US_wiring_basement-panel.jpg
2. ↑ ^{2,0 2,1 2,2 2.3 2,4 2,5} R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.1, стр. 331-340.
3. ↑ Wikimedia Commons [Online], доступно: https://upload. wikimedia.org/wikipemmons/e/ea/Residence_service_drop.JPG
4. ↑ sdpitbull через Flickr [Online], доступно: https://www.flickr.com/photos/stevestr/4624935949
5. ↑ (2014, 23 июля). Файл: Plugs.png [Онлайн].Доступно: http://wikitravel.org/shared/File:Plugs.png
6. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.2, стр. 341-346.

Что подразумевается под однофазным или трехфазным подключением? — Энергид

Переменный электрический ток, которым питается ваш дом, может подаваться через различные типы подключения:

• 2-проводное: однофазное подключение
• 3- или 4-проводное соединение: трехфазное подключение

У каждого типа подключения есть свои преимущества.С однофазной системой легче сбалансировать электрические нагрузки сети. С другой стороны, трехфазное соединение больше подходит для потребления здания, которое включает мощные машины (например, помещения самозанятого подрядчика) или лифт, для которого требуется трехфазная система. . Фактически, он может нести в три раза больше мощности .

Как мне узнать, подключен ли мой дом к однофазному или трехфазному соединению?

Достаточно взглянуть на свою сервисную электрическую панель .Вы увидите либо 2, либо 3 или 4 провода.

2-проводное: однофазное подключение

Если это однофазное соединение, в вашу электрическую сервисную панель входят два провода:

• черный или красный провод под напряжением
• синий «нейтральный» провод

Эти два провода разделяет разность напряжений 230 В.

3- или 4-проводное: трехфазное подключение

Если это трехфазное соединение, в вашу электрическую сервисную панель входят 3 или 4 провода, в зависимости от того, что ваш электрик смог установить с имеющейся электросетью.

• три провода под напряжением: черный, красный, коричневый или серый
• синий «нейтральный» провод

Это позволит ему правильно распределить силовые кабели вашего дома в зависимости от типа подключения для поддержания баланса электрической сети.

В большинстве случаев разница напряжений в 230 В, отделяет каждый провод под напряжением от нейтрали, в то время как разница напряжений между двумя проводами под напряжением составляет 400 В, .Это позволяет питать как бытовые кабели напряжением 230 В, так и устройства, требующие 400 В (например, автомобильное зарядное устройство).

Обратите внимание, что в некоторых домах трехфазный 3 x 230 В, . Напряжение 230 В отделяет каждый провод под напряжением, нейтральный провод отсутствует.

Нужны ли мне специальные розетки, если мое здание подключено по трехфазной схеме?

Да, но только для устройств , которые работают в трехфазном режиме , таких как двигатель лифта или коммерческая печь. Это круглые 4-контактные разъемы + заземление, подключенные к 5 проводам : 3 провода под напряжением + нейтраль + заземление.

Для остальных розеток подходит стандартная модель 2 пин + земля. Эти розетки имеют 2 провода и заземление : 2 провода под напряжением (трехфазное напряжение 400 В) или 1 провод под напряжением + нейтраль (трехфазное напряжение 230 В).

Нейтральный и заземляющий провода: не путать!

Если ваша электрическая система была установлена ​​правильно, нейтральный провод будет синего цвета .Это дает возможность получить необходимое напряжение между двумя выводами.

Его не следует путать с желтым заземлением и зеленым заземлением . Это позволяет передавать электрический ток от неисправного устройства или кабеля на землю, защищая вас от поражения электрическим током.

Можно ли увеличить мощность однофазного подключения или поменять на трехфазное?

При необходимости мощность вашего однофазного подключения может быть увеличена максимум до 63 А. В некоторых конкретных случаях вам действительно может потребоваться переключиться на трехфазный режим, например, если вы хотите, чтобы ваш электромобиль заряжался быстрее.

Какие провода на опорах электросети?

Недавно построенные пригородные зоны обычно свободны от проводов, тянущихся по небу, но в большинстве мест линии электропередач и опоры электропередач легко увидеть вдоль городских улиц и населенных пунктов. Если вы когда-нибудь задумывались, что это за провода, обычно это линии телефонных, кабельных и энергетических компаний.Каждая компания несет ответственность за свою линию. Столбы инженерных сетей состоят из трех отдельных слоев или пространств. Верхний слой — это место для снабжения. Средний уровень — это нейтральное пространство, а нижний уровень — это пространство связи.

Статический провод

Самая верхняя линия опоры электросети — это статический провод. Статический провод отводит от линий электропередач разряды молний при ударах молнии во время грозы. Статический провод подключается к заземляющему проводу.

Линии передачи

Ниже статической линии находятся три линии электропередачи, называемые линиями передачи. Линии передачи обычно обозначаются буквами «A», «B» и «C» и называются «фазой A-B-C». Они проводят электричество высокого напряжения от электростанций к подстанциям. Подстанции снижают напряжение с 69 до 500 киловольт до 5-30 киловольт, а затем отправляют электроэнергию по фидерным линиям, подключенным к зданиям и домам.

Заземляющий провод

Непосредственно под линиями передачи находится многозаземленная нейтральная линия, или MGN.Линии передачи подключаются к заземленному нейтральному проводнику, который обеспечивает обратный путь для электричества. Заземляющий провод или заземляющий провод также называют многозаземленной нейтралью. Заземляющий провод проходит по всей длине столба. Он подключен к заземляющему стержню.

Первичная и вторичная линии

Под MGN находятся первичная и вторичная линии. По первичной линии электричество подается на подстанции от пяти до 30 киловольт. Вторичная линия, поддерживаемая поперечинами на старых типах опор, также называется вторичным отводом.Отвод от линии электропередачи ведет к дому. Он состоит из трех проводов. Два из них — изолированные провода, по которым идет электричество от трансформатора; третий — это оголенный нейтральный провод, который подключается к заземляющему проводу. Эти линии имеют напряжение от 120 до 240 вольт.

Нейтральное пространство

Нейтральное пространство — это зона безопасности для рабочих, свободная от каких-либо линий. Эта зона, расположенная между вторичной линией питания и самым верхним коммуникационным кабелем, предоставляет место для линейных и коммуникационных работников, которым необходимо взбираться на опоры для обслуживания линий.

Линии связи

Под нейтральным пространством проходят кабельное телевидение и широкополосные линии. Самая нижняя линия зарезервирована для телефонных линий. Телефонные линии подключаются к стальной нити, которая находится в нижней части этого места на опоре электросети.

Заземляющий стержень

Заземляющий стержень находится в земле рядом с основанием опоры электросети. Линия заземляющего провода подключается к этому стержню, и когда молния попадает в статический провод или столб, электричество проходит от статического провода к заземляющему проводу, а затем подается вниз в стержень, где оно безопасно рассеивается в земле.Это предотвращает попадание электричества от молнии на линии электропередач и появление сильных скачков напряжения, которые могут привести к материальному ущербу и пожарам.

Как подключить кабели питания (и схему материнской платы)

На главную> Сборка ПК> Кабели блока питания

Подробное, но упрощенное пошаговое руководство для начинающих по подключению блока питания к материнской плате и другим компонентам ПК (включая кабельную систему 101)

Дата публикации: 16 сентября 2019 г.

После того, как вы установили блок питания в корпус, следующим шагом будет подключение блока питания к правильным точкам на вашем настольном компьютере.В этом пошаговом руководстве для начинающих мы объясним все, что вам нужно знать, включая способы подключения кабелей питания к компонентам вашего компьютера, таким как материнская плата, ЦП, видеокарта, диски SATA и любые другие аксессуары, требующие прямого подключения от вашего блока питания. . Мы также рассмотрим основы организации кабелей, ответы на распространенные вопросы о подключении кабелей блока питания, а также фотографии и схемы, которые помогут проиллюстрировать определенные шаги.

Если вы собираете свой первый компьютер и, возможно, немного боитесь подключать источник питания (возможно, из-за того, что вы видите изрядное количество шагов, которые необходимо выполнить ниже) — не беспокойтесь! Научиться подключать кабели питания с помощью некоторых базовых методов управления кабелями по пути несложно. Просто делайте каждый шаг ниже по одному в своем собственном темпе, и все будет в порядке, и все будет сделано в кратчайшие сроки. Давайте сразу перейдем к делу.

Примечание: Это руководство по кабелям источника питания является частью нашего полного руководства по сборке ПК для начинающих . В этом руководстве описаны все шаги до и после создания компьютера с нуля.

1. Подсоедините кабели питания к модульному блоку питания (дополнительно)

Если у вас модульный блок питания (или полумодульный), который имеет съемные кабели, позволяющие удобно подключать только те кабели, которые вам нужны для конкретной сборки ПК, подключите кабели питания, которые вам потребуются детали.Это если вы еще не сделали этого при установке блока питания в корпус, поскольку в некоторых случаях будет сложно подсоединить кабели после того, как блок питания будет физически установлен.

Если вы не уверены, какие кабели вам понадобятся для компонентов вашего ПК, не беспокойтесь об этом и просто подключите все необходимые кабели, следуя инструкциям в этом руководстве. Но для любого ПК вам необходимо подключить 24-контактные кабели материнской платы и 8-контактные кабели питания процессора. Уберите неиспользуемые кабели в безопасное место, например, в блок питания, чтобы они могли их использовать в будущем.

Подключите кабели, которые вам понадобятся, если у вас модульный блок питания

2. Основные сведения о прокладке кабелей блока питания

Мы рассмотрим больше советов по прокладке кабелей на последнем этапе этого руководства по кабелям блока питания, но перед подключением кабелей блока питания полезно знать некоторые основы, чтобы вы могли попытаться немного укладывать кабели, пока вы идете вместе с ним. каждый шаг (вместо того, чтобы оставлять все до тех пор, пока после этого может потребоваться отключение и повторное подключение всех кабелей).

По мере того, как вы подключаете каждый кабель питания к материнской плате и другим компонентам, вы хотите пропустить кабели блока питания через любые отверстия для кабелей в лотке для материнской платы вашего корпуса. Количество и расположение этих отверстий для прокладки кабелей будет отличаться от корпуса к корпусу, но здесь они находятся на нашем Cooler Master N200 (корпус, использованный в нашем примере сборки):

Отверстия лотка для материнской платы для прокладки кабелей в Cooler Master N200 Мини-башня

Цель состоит в том, чтобы полностью использовать зазор между лотком материнской платы и задней боковой панелью вашего корпуса, так как именно здесь вы сможете спрятать большую часть ваших кабелей в большинстве современных корпусов.Просто убедитесь, что при прокладке кабелей в этой задней части корпуса вы сможете легко заменить боковую панель корпуса позже, не повредив кабели (другими словами, убедитесь, что боковая панель не сжимает кабели при закрытии. ваш случай).

Помимо использования задней части корпуса для скрытия кабелей (например, задней части корпуса, если смотреть на корпус сбоку, то есть за материнской платой), вы можете использовать другие области, чтобы скрыть лишние кабели, например, прикрепив их к нижней части корпуса. в корпусе, внутри кожуха блока питания, если он есть в вашем (в нашем нет), или даже в неиспользуемом отсеке для дисковода.Каждый случай немного отличается. Мы вернемся к некоторым советам по организации кабелей позже, а пока давайте продолжим.

3. Найдите соединения блока питания на материнской плате (схема)

Прежде чем физически подключать кабели питания, сделайте небольшое предупреждение. Для подключения кабелей питания потребуется сильный толчок, чтобы убедиться, что они вставлены должным образом (во избежание нестабильности системы из-за ослабленных силовых соединений). Возможно, вам даже придется довольно сильно надавить, чтобы вставить этот 24-контактный разъем питания материнской платы.

Моя точка зрения? Перед подключением любого кабеля блока питания убедитесь, что вы вставляете его правильно (есть только один правильный способ), сопоставив рисунки контактов на нижней стороне разъема блока питания с рисунками контактов на материнской плате (или на любых других компонентах). вы подключаете блок питания, например, к видеокарте). Вы не хотите, чтобы шнур питания плотно вставлялся неправильно, и вы рискуете погнуть или сломать контакты.

Что делать, если кабель питания не достает?

Кроме того, если во время шагов по подключению кабелей питания ниже вы обнаружите, что определенный кабель питания не достигает того места, где вам нужно его подключить (возможно, вы строите большой корпус и ваш блок питания подходит расстояние от материнской платы), или в редких случаях, когда в вашем блоке питания отсутствует определенный разъем, который вам нужен, вы можете купить удлинитель и / или адаптер.

Схема блока питания к материнской плате

Для каждой установки блока питания потребуется 2 прямых подключения к материнской плате. Один для питания основной материнской платы и один для питания процессора. Места их подключения к материнской плате обычно находятся примерно в одном и том же месте от платы к плате. Вот где вы подключаете кабели питания к материнской плате для нашего примера сборки:

Куда подключить 8-контактный кабель ЦП (ЖЕЛТЫЙ) и 24-контактный кабель материнской платы (КРАСНЫЙ)

4.

Подключите 24-контактный кабель питания к материнской плате

Теперь вы знаете, где подключить кабели питания к материнской плате, давайте продолжим и сделаем это, начиная с большого 24-контактного кабеля питания основной материнской платы. В современных блоках питания это будет либо прямой 24-контактный разъем, либо 20 + 4-контактный разъем. Некоторым материнским платам требуется только 20-контактный разъем питания материнской платы, и в этом случае вы должны подключить только 20 контактов (а не 4 контакта). Но для современных материнских плат потребуется 24-контактный разъем питания.

См. Схему материнской платы выше, чтобы увидеть, как выглядит 24-контактный разъем на материнской плате, и подключите его. Если у вас возникли проблемы с поиском места для подключения 24-контактного (20 + 4) -контактного разъема, см. материнская плата инструкция. В нашем руководстве MSI он помечен как «ATX_PWR1», поэтому он должен быть чем-то похожим для вашего, и он также должен быть написан мелким шрифтом на реальной материнской плате рядом с соединением.

Выровняйте контакты правильно и аккуратно и надежно подключите 24- или 20 + 4-контактный разъем.Возможно, вам придется сильно надавить на него, чтобы убедиться, что он вставлен полностью, чтобы избежать его возможного отсоединения в будущем. Держите материнскую плату, если нужно, и при этом сильно вдавите ее.

Широкий 24-контактный кабель вставляется в соответствующие 24-контактные разъемы на материнской плате

5. Подключите 8-контактный кабель питания процессора к материнской плате

8-контактный кабель питания также должен подключаться к материнской плате и используется для обеспечения питания вашего процессора. Он будет иметь 4 + 4-контактный разъем, поэтому ищите такое же 4 + 4-контактное соединение на материнской плате, которое должно быть рядом с разъемом ЦП.См. Схему материнской платы ранее, чтобы увидеть, как она выглядит. В нашем руководстве по материнской плате он обозначен как «CPU_PWR1», поэтому проверьте свое собственное руководство на предмет чего-то подобного, если вы застряли.

Для большинства современных материнских плат необходимо подключить все 8 контактов, но некоторым может потребоваться только 4, и в этом случае вы можете просто подключить любой из двух 4-контактных разъемов. Тщательно выровняйте контакты, удерживайте материнскую плату для лучшего контроля и аккуратно вставьте кабель на место.

4 + 4-контактный разъем питания подключается к материнской плате

6.Подключите кабель питания PCIe к видеокарте (дополнительно)

Для большинства современных видеокарт в наши дни требуется прямое подключение к источнику питания, однако некоторые графические процессоры с меньшей мощностью, такие как NVidia GTX 1050 Ti, не требуют выделенного питания (и получают всю необходимую мощность непосредственно из слота PCIe на материнской плате ).

Если вашему графическому процессору требуется прямое подключение к источнику питания (это будет указано в спецификациях или просто поищите контактные разъемы, подобные изображенным ниже), это будет либо 6- или 8-контактный разъем, либо двойной 6 и / или 8-контактные разъемы для более энергоемких графических процессоров. Например, для MSI GeForce RTX 2070 Super Ventus OC требуется как 6-контактный, так и 8-контактный разъем питания:

Любой достойный современный блок питания будет поставляться с двумя кабелями разъема питания PCIe (по крайней мере), которые будут иметь форму 6 + 2-контактных разъемов, поэтому вы можете подключаться к 8- или 6-контактным разъемам на графическом процессоре. Идите вперед и подключите все кабели питания PCIe, которые вам нужны для вашей конкретной видеокарты.

Кабель питания с 6 + 2 контактами для подключения к видеокарте

В редких случаях, когда в вашем источнике питания не хватает кабелей питания PCIe для вашей видеокарты, вы можете использовать переходник Molex на PCI-E (некоторые графические процессоры поставляются с ними), хотя это рекомендуется только в крайнем случае, поскольку это не идеал.

7. Подключение кабелей питания SATA к хранилищу и аксессуарам

Не путать с кабелями передачи данных SATA, которые должны были идти в комплекте с материнской платой (и которые вы подключаете от материнской платы к жесткому диску), эти разъемы SATA питают ваши накопители (твердотельные или жесткие диски SATA), оптические приводы и некоторые аксессуары, например, определенные жидкостные кулеры ЦП.

Подключите кабели питания SATA к дискам SATA или аксессуарам

Если у вас тонна дисководов / аксессуаров SATA, а в вашем блоке питания недостаточно силовых кабелей SATA для их подключения, вы можете использовать разъемы Molex на блоке питания, используя переходник с Molex на SATA.Подключите кабели SATA блока питания к любым жестким дискам, твердотельным накопителям или оптическим приводам, которые есть на вашем рабочем столе.

Подключите кабель (-и) питания SATA к любому SSD, жесткому диску или другим частям SATA

Обратите внимание, что если у вас твердотельный накопитель m.2, для этих накопителей не требуются кабели питания (или кабели для передачи данных), поэтому этот шаг к ним не применяется. Эти сверхтонкие твердотельные накопители устанавливаются непосредственно в материнскую плату и питаются только от материнской платы.

8.Подсоедините 4-контактные кабели питания Molex (дополнительно)

Разъемы

Molex были почти полностью заменены разъемами SATA, однако в некоторых источниках питания они все еще есть, и вам все равно может потребоваться использовать их для аксессуаров, таких как некоторые жидкостные охладители ЦП или корпусные вентиляторы. Это 4-контактные разъемы, которые выглядят следующим образом: (и могут быть помечены как «периферийные» кабели в спецификациях вашего блока питания)

Разъемы питания Molex могут потребоваться для некоторых аксессуаров

Например, для нашего примера сборки ПК, используемого в нашем полном руководстве по сборке ПК, поскольку мы не можем подключить наши корпусные вентиляторы непосредственно к нашей материнской плате из-за наличия на плате только одного разъема для вентиляторов, мы подключим корпусные вентиляторы. в разъемы Molex нашего блока питания.

Подключите вентиляторы корпуса, если это относится к вам, хотя в идеале вы хотите подключить вентиляторы корпуса к разъемам для вентиляторов материнской платы. Обратной стороной подключения корпусных вентиляторов к блоку питания напрямую является то, что вы не можете их контролировать, и они всегда будут работать на 100%.

Возможность подключения вентиляторов непосредственно к материнской плате (если ваша плата поддерживает это) позволяет вам использовать программное обеспечение для управления скоростью вращения вентиляторов. Возможно, вам не стоит об этом беспокоиться, но об этом нужно помнить.Иногда фанаты могут быть громче, чем вы хотите, и вам нужно изменить их настройки.

Если вам не нужны разъемы Molex и вы используете модульный блок питания, просто храните их в упаковке блока питания, иначе вам придется спрятать их где-нибудь в корпусе. Еще одна вещь, которую я скажу о соединителях Molex, — это то, что им иногда требуется настоящий, НАСТОЯЩИЙ твердый толчок, чтобы правильно соединить их, поэтому не бойтесь применять небольшую силу с этими парнями.

9. Завершение работы дополнительными советами по прокладке кабелей

После подключения необходимых кабелей вы захотите убрать неиспользуемые кабели немодульного блока питания в корпус где-нибудь

Как мы объясняли ранее в этом руководстве, при подключении кабелей блока питания к компьютеру вы хотите пропустить кабели через отверстия в корпусе, чтобы все было красиво и аккуратно.После того, как вы подключили все кабели, вы хотите закончить дополнительную уборку кабелей, где это возможно.

Зачем нужны кабельные системы?

Это хорошо, даже если у вас нет прозрачного корпуса, который подчеркивает ваши внутренние компоненты, поскольку кабельная разводка предназначена не только для эстетики, но и для практичности и продления срока службы вашего компьютера (за счет максимального воздушного , ограничивая накопление пыли и избегая ослабленных кабелей, которые могут повредить другие детали).

Количество прокладок кабелей, которые вы выполняете после того, как вы подключили свою систему, будет зависеть от вашей сборки и того, насколько вы заботитесь о своей новой системе. По правде говоря, некоторые строители-новички просто бросятся на это (или вообще не сделают этого), и никто не заставляет вас заниматься прокладкой кабелей. Беспорядочная сборка — это еще не конец света, но мы рекомендуем потратить немного времени, чтобы навести порядок в ней как можно лучше. Это не обязательно займет у вас много времени, и простые от 30 минут до часа уборки кабелей могут окупиться для вашей новой системы в долгосрочной перспективе.

Кабельное управление для немодульного блока питания

Если у вас есть модульный блок питания, упростить организацию кабелей, так как у вас будет меньше кабелей, которыми нужно аккуратно управлять. Если у вас есть немодульный блок питания, такой как тот, который мы установили для нашего примера сборки в этом руководстве, а также проложите любые кабели, которые вы сначала подключаете через заднюю часть корпуса, вы захотите, а затем спрятать кабели. вы не подключили (те, которые все еще прикреплены к блоку питания) красиво и аккуратно где-то в корпусе, например, под отсеком для жесткого диска, что мы и сделаем в нашей сборке.

Избегайте скопления кабелей в Doom

Помимо управления кабелями 101, которое мы объясняли ранее в этом руководстве, которое в первую очередь касается пропуска кабелей через любые доступные отверстия в вашем случае, вы также можете использовать кабельные / скрученные стяжки для связывания любых случайных кабелей (или группы кабелей) вместе в одном направлении и расположите их напротив боковой панели. Вы хотите, чтобы в вашей системе не было больших вздутий / скоплений кабелей. В некоторых случаях здесь есть дополнительные возможности: в задней части корпуса встроены быстросъемные кабельные стяжки и небольшие проушины, к которым можно удобно прикрепить кабели.

Сделайте все возможное

При укладке кабелей помните о воздушном потоке и старайтесь не закрывать кулеры или вентиляторы корпуса кабелями, если это возможно. Если в вашем кейсе не так много вариантов прокладки кабелей, не беспокойтесь слишком сильно, но постарайтесь обойтись тем, что у вас есть.

Не забудьте про основной кабель питания блока питания + выключатель питания

Это завершает наше руководство по подключению кабелей питания к компонентам вашего ПК для начинающих.Надеюсь, это подробное руководство помогло, и что вам понравилось читать так же, как и мне. Да, и, кстати, мы не упомянули о подключении блока питания к розетке (электросети), так как это следует делать только тогда, когда вы будете готовы к первой загрузке сборки вашего ПК, о чем мы расскажем. на следующем этапе создания ПК с нуля (см. ниже). Когда вы подключаете блок питания к стене, не забудьте также щелкнуть выключателем на задней панели блока питания!

Далее: Как загрузить компьютерную сборку в первый раз

Советы по электрическому подключению: что является горячим, нейтральным и заземленным

Перед тем, как приступить к выполнению любого проекта или усовершенствовать вашу электрическую систему, вы должны иметь некоторое представление о ее работе.Электропроводка — это то, как электричество распределяется по всему дому, что, возможно, делает ее наиболее важной частью вашей электрической системы. Но как по проводке можно транспортировать электричество?

Ответ становится более ясным, если мы посмотрим на три роли, которые должна выполнять проводка: горячая, нейтральная и заземленная. Эти три компонента работают в тандеме для распределения электроэнергии по всему дому, а также помогают поддерживать электробезопасность. Рекомендуется понимать возможности каждого компонента.

Для домовладельцев Милуоки, которым нужны советы по электромонтажу, компания Roman Electric подготовила направляющие для проводов под напряжением, нейтрали и заземления.Следуйте нашему руководству ниже, чтобы лучше понять вашу электрическую систему!

Горячая проволока

Горячая проволока используется в качестве начальной подачи энергии в цепь. Он передает ток от источника питания к розетке. Действуя в качестве первого экземпляра цепи, они всегда проводят электричество, а это означает, что прикасаться к горячей проволоке, пока есть источник питания, питающий ее, опасно.

Горячий провод идентифицируется по черному корпусу. Это основной цвет горячей проволоки для большинства домов.Однако другие горячие провода могут быть красными, синими или желтыми, хотя эти цвета могут указывать на другую функцию, помимо питания розетки. Тем не менее, со всей горячей проволокой следует обращаться одинаково: не касайтесь горячей проволоки, если нет подключенного и работающего источника питания.

Нейтральный провод

После того, как горячий провод инициализировал начало цепи, должен быть другой провод для завершения цепи. Эту роль выполняет нейтральный провод. Нейтральный провод возвращает схему к исходному источнику питания.В частности, нейтральный провод соединяет цепь с землей или шиной, обычно подключаемой к электрической панели. Это обеспечивает циркуляцию токов в вашей электрической системе, что позволяет полностью использовать электричество. Кроме того, это предотвращает возникновение неисправного или избыточного тока в вашей розетке.

Нейтральные провода обозначаются белым или серым корпусом. Хотя они не всегда могут пропускать электрический ток, с ними следует обращаться так же осторожно, как с горячей проволокой.

Провод заземления

Итак, если горячая и нейтраль уже используются для создания цепи, какая роль остается? Ответ — конечно же безопасность! Провод заземления действует как защита от нестабильных электрических токов. В нормальных условиях цепи заземляющий провод не пропускает ток. Но когда происходит электрическая авария, такая как короткое замыкание, заземляющий провод отводит нестабильный ток от вашей электрической системы и направляет его к земле.

Заземляющий провод легко узнать по зеленому корпусу.Но не во всех домах он может быть. Хотя это требование NEC для новых домов, в старых домах не всегда есть заземляющий провод. Чтобы узнать, есть ли в вашем доме провод заземления, проверьте свои розетки. Если у ваших розеток три контакта, значит, в вашем доме есть заземляющий провод. Если выводов только два, заземляющий провод использовать нельзя. В последнем случае мы рекомендуем проконсультироваться с Roman Electric, чтобы определить, можно ли в вашем доме установить новый провод заземления.

Заходите в Roman Electric, чтобы получить больше советов по электромонтажу! И обращайтесь к нам за доступными и качественными услугами по электромонтажу и ремонту.Позвоните нам по телефону 414-771-5400, чтобы связаться с ведущими специалистами по электрике Милуоки.

Ссылки по теме:

Простое электрическое заземление — Ель

Модернизируйте розетку с двумя зубцами новым GFCI — The Spruce

Кабельные соединения блока питания

— NZXT

Кабельные соединения — это самый устрашающий аспект построения системы. На первый взгляд кажется, что предстоит выполнить очень много подключений, но если свести процесс к нужным кабелям для нашей сборки, то можно быстро увидеть обратное.Подключить кабели на удивление просто, как только процесс начался.

Необходимо подключить только несколько основных кабелей:

Кабели питания

• 24-контактный разъем питания материнской платы (всегда требуется)
• 4/8-контактный разъем EPS12V для питания ЦП (всегда требуется)
• 6/8-контактное питание видеокарты (обычно требуется)
• Питание SATA для устройств хранения (обычно требуется)
• MOLEX питание аксессуаров (опционально)
• Вентилятор ЦП и мощность вентилятора корпуса (требуется)
• Кабель питания системы (всегда требуется)

Кабели для передачи данных

• Данные SATA в хранилище (обычно требуется)
• USB2. 0 заголовки на передней панели (обычно требуются)
• Разъем на передней панели USB3.0 (обычно требуется)
• Заголовок передней панели HD Audio (обычно требуется)

Сигнальные кабели

• Выключатель питания [PWR_SW]
• Переключатель сброса [RESET]
• Светодиоды питания [PWR_LED]
• Индикаторы жесткого диска [HDD_LED]

Вот как должны выглядеть кабели блока питания:

Как подключить кабели блока питания

1. Подключите кабели питания, начиная с 24-контактного разъема материнской платы.
2. Затем подключите 8-контактный кабель процессора / материнской платы. Для некоторых материнских плат требуется только 4-контактный разъем.
3. Затем подключите к видеокарте 6- или 8-контактный кабель питания PCI. Некоторым видеокартам не требуется дополнительное питание от блока питания. Для некоторых видеокарт потребуется два 6- или 8-контактных кабеля питания PCI.
4. Затем подключите хранилище или дисковое устройство, такое как жесткий диск, твердотельный накопитель или DVD-привод. Подключите кабели для передачи данных SATA, входящие в комплект материнской платы. Подключите один конец к жесткому диску или диску, а другой конец — к соответствующему слоту SATA на материнской плате.Обратитесь к руководству за дополнительными инструкциями по выбору слота.
5. Подключите кабель питания SATA от блока питания к дискам.
6. Подключите любые USB-разъемы от ваших аксессуаров, таких как GRID + или Aperture M Card Reader.
7. Подключите питание SATA или MOLEX к любому из ваших аксессуаров или охладителей, например, к разъему питания SATA в охладителе жидкости Kraken ™.
8. Подключите разъем USB 3.0, чтобы активировать слоты USB 3.0 на внешней стороне корпуса.(Если есть)
9. Подключите разъемы HD Audio и USB, чтобы активировать порты USB 2.0 и гарнитуры / микрофона на внешней стороне корпуса.
10. Подключите разъемы Power SW, Reset SW и светодиодных индикаторов к материнской плате, чтобы включить светодиоды активности и кнопки питания / сброса на вашем корпусе.

Может быть полезно составить схему того, как вы собираетесь все соединять.

Как сделать все чисто с помощью кабельной разводки

1. Протяните лишние кабели через резиновые втулки, чтобы компьютер оставался чистым и чистым спереди.
2. Соберите оставшиеся связки кабелей и начните прикреплять их к корпусу с помощью точек для стяжки.
3. Объедините кабели в группу, не перекрывая и не запутывая их.
4. Застежка-молния привяжите их вместе к задней части футляра, чтобы создать аккуратный и тонкий профиль.
5. Соберите лишние кабели и уберите их в пустое место, например на неиспользуемое крепление жесткого диска перед блоком питания.
6. Продолжайте укладывать кабели и прикреплять их к корпусу молнией, пока не будете довольны результатом.
7. Закройте боковую панель и убедитесь, что лишние кабели не видны спереди корпуса.

Вот и все самые распространенные соединения в сборке ПК! На данный момент все решает организация кабелей и чистота, но это просто вопрос потратить на это время. — Стив Берк, GamersNexus

Необходимое оборудование для сборки ПК »

Как / Где правильно установить кабели ПК / провода для твердотельных накопителей, панельных переключателей и т. Д.

Вы установили материнскую плату и блок питания, вставили их в процессор и установили модули оперативной памяти.Теперь пора соединить все провода на плате. Точность на этом этапе жизненно важна, так как любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или вообще не запускаться. Вот подробности.

Как подключить кабели к материнской плате

Так же, как и при подключении системы домашнего кинотеатра, в компьютерах есть множество кабелей и проводов, которые имеют тенденцию создавать беспорядок. Важно знать, куда идет каждый провод или разъем, а также обеспечивать правильный порядок. Выполните шаги, перечисленные ниже, чтобы убедиться, что все компоненты работают правильно.

1. Куда подключить провода переключателя кнопки питания

Чтобы компьютер включался при нажатии кнопки питания, необходимо подключить переключатель питания к материнской плате. Среди незакрепленных кабелей в вашем чемодане вы найдете двухконтактный разъем, который обычно обозначается PWR SW, но если вы не уверены, обратитесь к руководству по кейсу.

Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Обычно эти контакты расположены в правом нижнем углу и обычно не имеют маркировки.

2. Как правильно подключить провода переключателя сброса

Если на корпусе вашего ПК есть переключатель сброса, вилка похожа на кнопку питания, на ней отображается RESET SW, а не Power SW. Этот разъем позволяет перезагрузить компьютер после серьезного сбоя, поскольку он сбрасывает оборудование и заставляет компьютер перезагружаться.

Для подключения проводов кнопки Reset нужно найти перемычки на материнской плате. Разъем обычно находится рядом с выключателем питания. Наденьте заглушку на два штифта, чтобы зафиксировать ее на месте.Неважно, в какую сторону идет этот соединитель.

3. Подключение светодиодов питания и жесткого диска

Разъем жесткого диска соединяется со светодиодом на передней панели корпуса, который загорается, когда жесткий диск работает. Этот индикатор полезен, потому что он показывает, работает ли ваш компьютер или произошел сбой.

Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке. Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт.Внимательно ознакомьтесь с руководством, чтобы убедиться, что соединение установлено в правильном порядке.

Выполните те же процедуры, что и выше, для проводов индикатора питания, которые будут иметь аналогичный разъем. Этот штекер также необходимо вставлять в правильном направлении, поэтому убедитесь, что вы выровняли положительный и отрицательный разъемы.

4. Подключение USB-проводов к материнской плате

Если в вашем корпусе есть USB-порты на передней панели или кардридер, вам необходимо подключить их к запасным разъемам на материнской плате.По всей видимости, кабель в корпусе имеет маркировку USB.

На вашей материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве будет указано, где именно расположены контакты, если они есть. Для USB-разъемов требуется питание, поэтому необходимо правильно подключать кабель. К счастью, порты USB на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении. Если на вашем ПК нет формованной вилки, вам необходимо внимательно проверить инструкции по корпусу и материнской плате, чтобы убедиться, что вы правильно подключили провода.

Предполагая, что вы используете блочный разъем, подключите его к свободным USB-контактам на материнской плате. Лучше использовать штекер, ближайший к кабелю, чтобы кабели не запутались повсюду.

5. Установка подключения FireWire к материнской плате

Кабели FireWire на передней панели подключаются к ПК почти так же, как USB-кабели. Опять же, поищите на плате запасной разъем FireWire (в руководстве будет указано, где они находятся), а затем подключите кабель FireWire. Пластиковый разъем на проводах может иметь маркировку 1394, поскольку FireWire также известен как i1394.

6. Подключение аудиокабелей к материнской плате

Аудиопорты на передней панели также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон. К счастью, в большинстве корпусов ПК есть одноблочные штекеры для всех передних аудиоразъемов, включая разъемы для наушников, аудиовходы или даже микрофоны.

В руководстве к материнской плате будет подробно указано, где подключаются аудиокабели, обычно это рядом с задней панелью. Опять же, есть только один способ подключить вилку, поэтому аккуратно вставьте ее на место. Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему материнской платы.

7. Куда подключать провода вентилятора на материнской плате

В современных корпусах принято заранее устанавливать дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить поток воздуха внутрь и наружу, а также охлаждают ваш компьютер. Хотя обычно вы можете присоединить провода вентилятора к разъемам блока питания, лучше всего подключить их к запасным разъемам для вентиляторов на материнской плате. Большинство плат автоматически регулируют скорость вращения вентилятора и поддерживают работу вашего ПК как можно тише.

Если у ваших вентиляторов есть трех- или четырехконтактные разъемы, что почти всегда бывает, они подключаются непосредственно к материнской плате. Эти вентиляторы обычно имеют автоматический контроль скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, а затем подключите разъем питания вентилятора. Трехконтактные разъемы можно подключать к четырехконтактным портам и наоборот. Кабели обычно подключаются только в одном направлении, поэтому легко сделать все правильно.

8.Подключение проводов вентилятора ЦП

Вентилятор процессора — самое важное из всех подключений, которое постоянно поддерживает безопасную температуру для ЦП. Как и системные вентиляторы, скорость вращения вентилятора процессора регулируется материнской платой в зависимости от текущей внутренней температуры процессора, что позволяет максимально снизить уровень шума вашего компьютера. Старые материнские платы / ПК могут не предлагать вариант «тихого режима», но провода вентилятора по-прежнему требуют правильного порядка, поэтому они включают в себя штекеры с установленной формой.

Кроме того, на материнской плате есть специальный разъем для вентилятора процессора, часто обозначаемый как CPU FAN. Проверьте свое местоположение в руководстве. Штекер, скорее всего, будет четырехконтактным, но есть и трехконтактные вентиляторы процессора. Разъем идет только в одну сторону.

После того, как все подключено правильно, убедитесь, что кабели закреплены и лежат в безопасном месте. Вы не хотите, чтобы ваши провода цеплялись за вентиляторы или касались горячих поверхностей. Используя пустые отсеки для дисков и стяжки, вы можете закрепить внутренние кабели в недавно модернизированном ПК.

Полезные советы по работе на компьютере

Как и в случае с любым другим техническим устройством, при работе внутри компьютера по любой причине необходимо учитывать несколько моментов, так что «давайте приступим к делу.«Вы уловили этот каламбур? Вот четыре основных шага, которые нужно выполнять каждый раз, когда вы работаете на компьютере.

• Убедитесь, что источник питания отключен. — Очевидно, это может не применяться, если вы еще не подключили кабель питания, но об этом стоит упомянуть на всякий случай.
• Снижение риска статического электричества — Естественный статический заряд в ваших руках может нанести серьезный ущерб внутренним компонентам компьютера. Независимо от того, используете ли вы антистатический коврик или безопасную ленту, это важный шаг для защиты ваших инвестиций.
• Следите за тем, чтобы на рабочем месте не было жидкости и мусора. Не проливайте бутылку воды на свой новый компьютер. Очистите рабочее место перед тем, как начать, и постарайтесь уменьшить количество пыли, пока вы на нем.
• Мойте руки — при работе с кабелями и другими внутренними компонентами масла и грязь на ваших руках могут впоследствии вызвать проблемы. Лучше всего надеть нитриловые перчатки без пудры, но подойдут и чистые руки.

В заключение, принятие мер предосторожности при работе с компьютером и понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки.Вы не только предотвратите повреждение, но и убедитесь, что светодиоды и кнопки работают правильно, а аудиосоединения работают должным образом.

Советы по подключению кабелей

Если вы впервые работаете с электроникой или даже открываете корпус компьютера, есть несколько основных советов, которые вы должны знать, прежде чем соединять компоненты с помощью проводов.

Держите кабели организованными — Хорошо, так что этот кабель не обязательно жизненно важен для здоровья вашей машины, но чистый и организованный футляр просто восхищает.Если вы потратите несколько минут перед установкой компонентов и спланируете их расположение, будет намного проще все подключить (и позже заменить устаревшие компоненты). Вы можете использовать небольшие застежки-молнии или просто аккуратно заправить все на место.

Поддерживайте порядок на рабочем месте — Как и любой проект, даже этот может быть невероятно разочаровывающим. Сделайте себе одолжение и сократите это разочарование, имея все необходимое там, где вы можете его найти, прежде чем приступить к работе.Кроме того, прежде чем открывать упаковку, удалите весь мусор, мусор, пыль и особенно жидкости. Это обеспечит безопасность ваших компонентов и их правильную работу после завершения проекта.

Подождите, пока не включите блок питания в розетку — Это может быть очевидно, но у нас должны быть предупреждающие таблички по какой-то причине. Не шокируйте себя из-за того, что вы не отключили блок питания от сети перед работой.

Не носите украшения или свободную одежду — Если вы действительно носите браслеты и мешковатые длинные рукава во время работы на своей машине, вы быстро поймете, почему это не лучшая идея (поздоровайтесь с тем, что вас зацепили на случайном компьютере. частей и, следовательно, увеличивая ваш уровень разочарования).

Используйте защитное снаряжение — По общему признанию, существует множество споров о необходимости использования антистатических браслетов и перчаток при работе с электроникой. Но лучше проявить осторожность, если вы не работаете регулярно с материнскими платами, конденсаторами и другой мелкой электроникой.
