Устройство черепичной крыши: Устройство черепичных кровель

пошаговая технология + разбор ошибок

Если вы когда-либо рассматривали добротную крышу из глиняной черепицы, то наверняка задавались вопросом: а на чем держатся все черепки? Не слетают ли часом? Сколько людей нужно, чтобы произвести монтаж натуральной черепицы на такой высоте, и реально ли справиться одному-двум? И играет ли большую роль в таком процессе мастерство и опыт?

Такие вопросы всегда появляются у тех, кто решается на это красивое и выдержанное веками кровельное покрытие. Ведь с хрупкими современными аналогами все более-менее понятно: разрезать, наклеить, закрепить саморезом – и все готово. А что делать с такими тяжелыми по весу элементами, как у керамической черепицы, за что их крепить и как обеспечить безопасность людей внизу?

Да, конечно, из столетия в столетия мастера кровли передавали и совершенствовали свой опыт, но и черепки они тоже выпекали поштучно и вручную. А современные производители не только наладили масштабное производство, но и совершенно изменили подход у монтаж черепицы, для чего проявили изобретательность и добавили специальные аксессуары.

С чего тогда начать? Постараемся сейчас проиллюстрировать весь процесс как можно более детально.

Начнем с самого главного – проектирования. Кроме самой черепицы для скатов, вам понадобятся гидроизоляционные подложки, карнизный свес и конек с ендовой:

Заранее продумайте, какие именно из этих элементов вам понадобятся, сколько черепицы уйдет на скаты (посчитайте по площади, а на 1 кв.метр обычно расход 9-15 черепков).

А также решите прямо на этом этапе, будете ли вы в будущем использовать чердачное помещение как жилое, ведь этого зависит само устройство кровельного пирога:

Грамотно и качественно выполненный монтаж – одно из важнейших условий долговечности черепичной кровли. Давайте рассмотрим его основные этапы. Начнем с подготовительных работ.

Перед самой укладкой черепицы обязательно проверьте геометрию стропильной конструкции, измерьте диагонали и сравните их длину. Все неровности обязательно нужно выровнять, потому что у замков черепицы крайне малый диапазон движения.

Т.е. исправить изъяны при помощи самого кровельного покрытия вы вообще не сможете, в отличие от мягкой кровли, которая способна обогнуть любой радиус.

Поэтому вооружайтесь двухметровой рейкой или шнуркой, и проверьте все плоскости. Отклонение не должны быть более 5 мм по длине в 2 м. Теперь для удобства разложите черепицу стопками по пять-шесть штук на противоположных скатах, чтобы создать равномерную нагрузку на стропила.

Если вы определились с кровельным пирогом, приступайте к устройству стропильной системы. Оптимальный шаг стропил – до 75 см, ведь у натуральной черепицы вес достаточно существенен.

Обрешетка – это основа, на которую опирается черепица, поэтому важно правильно рассчитать шаг обрешетки так, чтобы получилось целое число черепицы на крыше. Поэтому при помощи уровня следите за тем, чтобы брус располагался строго на горизонтальной поверхности. Используете брусья хвойные породы, без проходных сучков и обзола. Для стропил, которые установлены с шагом:

• не более 75 см, возьмите бруски сечением 30 на 50 мм;
• превышают 90 см, бруски нужны 40 на 50 мм;
• если шаг стропил достигает 110 см, тогда бруски должны быть размерами 40 на 60 мм или 50 на 50.

Чтобы сделать правильную разметку рядов, используется разметочный шнур. Его натягивают по сделанным отметкам.

Особенно тщательно продумайте расположение контробрешетки там, где будет расположено мансардное окно:

Теперь приступайте к установке карнизной планки или капельника, задача которых – отводить конденсат и предотвращать намокание деревянных конструкций.

Установка капельников – вообще самое простое из всего монтажа:

Как только основание будет готово, переходите к устройству гидроизоляции:

• Шаг 1. По обе стороны ендовы к стропильным ногам прибейте бруски.
• Шаг 2. Поверх контробрешетки разложите гидроизоляционную мембрану, обязательно надписью и лицевой поверхностью вверх.
• Шаг 3. Подрежьте ее по краю карнизного свеса с запасом не менее 15 см. Укладывайте ее, начиная с правого нижнего угла, и фиксируйте при помощью степлера, выравнивая по капельнику. В этом вам поможет двусторонний скотч.

Вот как все это выглядит на практике:

Теперь набейте контробрешетку прямо к стропилам, поверх мембраны, гвоздями с шагом примерно 30 см.  Вентиляционный зазор под карнизом светом закройте перфорированной вентиляционной лентой.

Чтобы выяснить оптимальное положение нижней опорной обрешетки, нужно примерить черепицу из нижнего ряда и кронштейн водосточного желоба. Брус опорной обрешетки следует закрепить на расстоянии от 32 до 39 см от нижнего края:

На этом этапе очень важно правильно гидроизолировать фронтонные свесы:

К слову, чтобы фронтонные свесы получились красивыми, на них крепят специальные боковые черепицы.

Также можно прибегнуть к традиционному способу, устроив фронтона резными досками, которые еще называются причелинами. Их нужно всего лишь обработать антисептиком и защитить металлическим фартуком.

Теперь установите водосточный желоб, на заранее смонтированное крепление. К стене здания закрепите хомут водосточной трубы и соберите колена с соединительными элементами.

Сами торцы водосточного желоба на фронтонах закройте универсальным наконечником-заглушкой, чтобы желоб не мешал установке нижней фронтонной черепицы.

А прямые элементы желоба соедините стыковочным элементом и закройте с внутренний стороны при помощи кляммеров, которые крепятся к дополнительной обрешетке:

Ендовы укладывайте, начиная с карнизного свеса, снизу вверх. После укладки ее можно подрезать на 3-4 см, чтобы предотвратить сползание желобка в верхней части.

Если вам нужно подобрать точный размер ендовы, тогда руководствуетесь таким простым принципом:

• в случае, если длина ендовы будет не более 4 метра, ширина каждой половинки должна быть 20 см, а в развернутом виде около 55 см.
• если же ендова будет достаточно длинной, больше 4 метров, то в развернутом состоянии стальной лист должен быть шириной не менее 66 см.

Зафиксируйте ендову к обрешетке двумя шурупами. Лапки с обеих сторон подрежьте для плотного сопряжения, закрепите саморезами, а их стык проклейте герметизирующей лентой.

Далее края прокатите роликом, чтобы защитить от попадания пыли и мусора в подкровельное пространство:

С каждого края желобка ендовы установите самоклеющуюся поролоновую полосу с водоотталкивающей пропиткой.

С обеих сторон ендовы вдоль всего карнизного свеса крепится аэроэлемент свеса, который не должен заходить в ендову далее, чем на 10 см от края желобка, в противном случае он будет задерживать там мусор, палые листья и сход снега.

Следите за тем, чтобы видимая часть ендовы была не менее 13 и 15 см. Дело в том, что если желобок окажется полностью закрыт черепицей, то в нем станет накапливаться дождевая вода.

Итак, теперь, когда все готово, на фронтонный свес примерьте фронтонную черепицу, которая должна лежать с зазором 1 см от лобовой доски.

На обрешетке отметьте левый край фронтонной черепицы, а влево от нее отметьте положение будущих столбцов через 90 см, из расчета 30 см на столбец.

При помощи шнурки нанесите эту разметку на обрешетку. Теперь свободно выложите нижний первый ряд черепицы, при этом положение каждой третьей черепицы внимательно проверяйте по нанесенным ранее отметкам.

Опорный шип, который будет опираться в лобовую доску, нужно сбить молотком, как на этом фото мастер-классе:

Теперь каждую черепицу нижнего ряда закрепите саморезом через просверленные в гребне дыры, и выложите первый столбец фронтонной черепицы по предварительно отмеченной вертикальной линии. При этом каждую черепицу крепите в верхней части двумя шурупами.

После этого разложите черепицу на скате, снизу вверх по нанесенной на обрешетку вертикальной разметке:

Чтобы перемещаться по черепичной кровле, вам понадобится только страховочная привязь – наступать можно везде. Укладку и разметку черепицы на шатровых и вальмовых крышах начинайте с середины ската. Для этого вам понадобится найти середину треугольника: просто от самой верхушки выложите вертикальный ряд из черепицы, прямо по центру, а теперь уложите нижний ряд.

После этого сделайте разметку вертикальных рядов там, где у вас получится, и укладываете так черепицу снизу вверх, по рядам, начиная от середины ската по направлению к хребтам.

Теперь поговорим о креплении черепиц. До 60 градусов большая часть черепицы вообще не нуждается в креплении, обязательно закрепляют только нижний ряд на свесе, верхние коньковые ряды и боковые фронтонные.

А также крепят всю подрезанную черепицу, что обычно располагается на ендове, хребтах и примыкает к стенам мансардным окнам и люкам. В регионах с сильными ветрами черепки дополнительно закрепляют проволокой.

Но отдельно выпускается пазовая черепица, которую еще называют замковой. У нее самая большая площадь и профилированная форма, а отличается такая черепица от других наличием замков.

Замки представляет собой два края, верхний и боковой, которые накладывается на соседние, защелкиваются и обеспечивают надежную герметичность покрытия. Кроме того, внизу такая черепица имеет выступы, которые при монтаже цепляется за брусья обрешетки.

Самые популярные модели такой черепицы – это двойная S-образная, голландка и S-образная марсельская. У большинства из них замки раздвижные, благодаря чему периоды черепицы можно делать более широкими или узкими, насколько получится. Благодаря наличию таких раздвижных замков черепица идеально подходит уже к существующему шагу брусков, и ее не нужно подрезать:

Кроме того, в основном вся черепица сегодня выпускается с двумя изготовленными отверстиями под шурупы. Они не сквозные, стоит заметить.

Поэтому если черепицу вы решите крепить, тогда эти отверстия нужно просверлить сверлом в 6 мм и зафиксировать в верхней части к обрешетки при помощи двух антикоррозийных шурупов 4,5 на 50 мм, а внизу – противоветровыми кляммерами.

Также, если ската имеет длину более 4,5 м, на него еще дополнительно нужно устанавливать вентиляционную черепицу. Таковую располагают в третьем ряду, с шагом 1 метр. Если же скат более 7 м, тогда вентиляционную черепицу кладут в два ряда:

Также вентиляционная черепица нужна там, где находятся дымовые трубы или мансардные окна, ведь таковые создают препятствия на пути циркуляции воздуха под прикрытием.

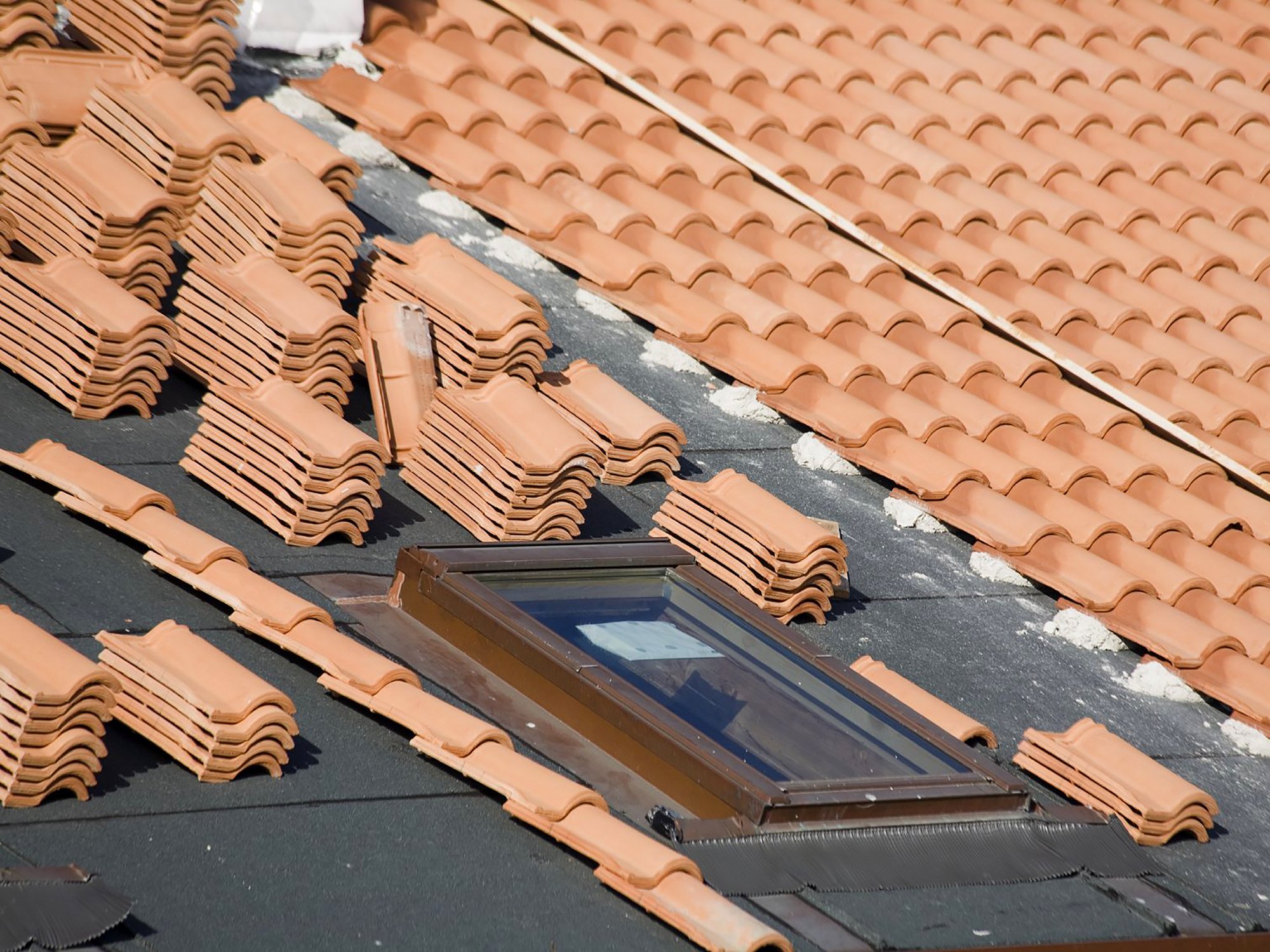

Там, натуральная черепица обходит окна в крыше, вам скорее всего понадобится половинчатая черепица (если только вы все не рассчитали идеально). Укладывайте ее рядом с остальными и старайтесь максимально закрыть стыки.

Мы подготовили для вас подробный мастер-класс гидроизоляции примыканий натуральной черепицы к окнам и дымоходным трубам, чтобы вы могли разобраться со всеми тонкостями такой работы:

Вот еще один пример, как «вписать» окно в черепичную кровлю:

Чтобы правильно уложить черепицу в ендове, с помощью шнурки на желобке отметьте линию подвески так, чтобы нахлест черепицы на желобок составлял 8-10 см. После этого подрежьте черепицу под углом по отмеченной линии. Только не берите маленькие треугольные фрагменты черепицы, которые трудно закрепить.

Чтобы сдвинуть столбец и обеспечить качественное крепление, вам понадобится половинчатая черепица. Примерный расход – 1 штука на 2 ряда:

Для удобства сначала пронумеруйте подрезанные черепицы и снимите их с обрешетки. Для нарезки черепицы мы советуем вам взять угловую отрезную пилу, с мощностью 2 кВт и алмазный диск с диаметром 22.23 см, который специально предназначен для сухой резки тяжелого бетона. Защитите свои глаза очками или лицо респиратором.

К слову, точность будет достигнута на станке с водяным охлаждением. Разрезанную черепицу промойте водой от пыли и дайте ей подсохнуть. Так как подрезаны края вы ничем закрывать не будете, покройте их холодным ангобом под цвет кровли – такой продается сразу же с черепицей.

Чтобы правильно закрепить подрезанную черепицу на хребтах, возьмите специальные кляммеры из нержавеющей стали. Такие кляммеры выпускают двух видов:

• противоветровые, которые притягивают черепицу к обрешетке;
• универсальные, которые поддерживают черепицу на весу.

Проволочный крепеж прикручивают к гвоздю, который забит в ближайшую решетину. А иногда проволоку используют настолько толстую, что ее саму забивают прямо в обрешетку вместо гвоздя.

Чтобы установить конек крыши из натуральной черепицы, следуйте нашим подробным мастер-классам. Вот как происходит монтаж конька на крыше из керамической черепицы:

Если под такой крышей вас будет жилая мансарда, тогда используйте аэроэлемент, у которого наибольшее сечение для вентиляции – это «Фигароль». Если же в подкровельном пространстве будет находиться только холодный чердак, тогда вентиляцию обеспечит любой другой аэроэлемент.

Чтобы установить коньковую черепицу, согните держатели бруса так, чтобы при установке бруса расстояние от верхней грани бруска до верхней грани стропильной ноги совпало с тем, что вы заранее измерили.

Подрежьте черепицу так, чтобы зазор оставался в 2-3 см. Закрепите подрезанные черепицы к обрешетке коррозионностойкими шурупами 4,5 и 50 мм, или прямо к хребтовому коньку при помощи медной проволоки. Также подойдут специальные кляммеры из нержавеющей стали.

Вам нужно будет поставить по одному держателю в конце и начале. После этого натяните шнурку и установите промежуточное крепление прямо по ней.

Не устали? Идем дальше! Если у вас двускатная крыша, можете пропустить этот этап. Если четырехскатная – изучайте:

Устройство хребтов вальмовой кровли начинайте с монтажа хребтовых брусков. Чтобы рассчитать их высоту, нужно уложить две коньковые черепицы на верхушке рядовых. Начинайте замер с узкого конца. Хребтовый брусок должен оказаться ниже коньковой черепицы, чтобы она опиралась на волны рядом. Между хребтовом бруском и внутренней поверхностью коньковой черепицы оставьте не менее 1 см.

Теперь будьте внимательны! Металлические крепления хребтового бруса нужно согнуть и установить в начале и в конце хребта. Разметьте по шнурке промежуточное кронштейны с шагом не более 60 см.

Прямо в крепление установите хребтовый брус и закрепите гвоздями или саморезами. Чтобы обеспечить вентиляцию кровли, подрежьте черепицу на хребтах по диагонали с зазором 1-3 см от хребтового бруса и закрепите их зажимами, которые зафиксируйте шурупами на противоположной стороне:

На треугольном скате отметьте середину ската на самой нижней и самой верхней обрешетке, и от этой отметки вправо и влево по направлению к хребтам выложите нижний ряд. Все следующие ряды также выкладывайте, начиная от центра.

Для вентиляции подкровельного пространства можете применить рулонный материал «Фигароль». Раскатайте его по осевой ленту для хребтового бруса и закрепите обычным строительным степлером, с шагом в 30 см.

С каучуковых полос снимите защитные ленты, прижмите роликом материал по бокам (только не прижимайте центральную часть). В верхней части вальмы «Фигароль» укладывается с перехлестом на другой скат.

Дополнительно для гидроизоляции можете использовать гидроизоляционную ленту Вакафлекс:

Начинайте установку начальной хребтовой черепицы с небольшим выпуском, и закрепите двумя шурупами с пластиковыми шайбами через просверленные отверстия в верхней и средней части черепицы.

Далее установите коньковый зажим, в котором зафиксируйте следующую хребтовую черепица. Все коньковые зажимы ставьте точно по осевой линии, с зазором между зажимом и коньковой черепицы в 5 мм:

Все верхние хребтовые черепицы нужно подрезать в верхней точке вальмы по линии стыка. Вальмовую черепицу просто уложите сверху, а ее контур нужно отметить на коньковых черепицах, чтобы их подрезать на 6 см выше этой линии.

Установите такую черепицу в кляймера на коньковых черепицы и закрепите шурупом поверх соседних коньковых:

И, наконец, завершающие работы. Разложите коньковую черепицу на коньке по той же схеме, что и по вальме, единственное – черепицу, которая выходит к ендове, нужно подрезать с обоих сторон.

Чтобы красиво оформить хребет крыши, используйте начальную хребтовую черепицу. Ее следует устанавливать с небольшим припуском, и закреплять при помощи оцинкованных шурупов 5х70 или 5х100 мм.

Обратите внимание на правильную организацию карнизного свеса, которая должна соответствовать всем техническим требованиям: собирать воду и давать доступ воздуха к подкровельному пространству для качественной вентиляции крыши. А также не быть лишенной эстетической привлекательности.

Дополнительно здесь укладывается вентиляционная лента и аэроэлемент карниза:

На финишном этапе торцы скатов закрывают защитной планкой из стального листа. Далее по длине стропил на краю карнизного свеса закрепляют аэроэлемент от птиц, если стропила менее 8 метров, и жесткий профиль с перфорацией, длина стропил превышает 8 метров. Одновременно он поддерживает нижний ряд черепицы.

Как вы уже убедились, старые и современные технологии прекрасно сочетаются друг с другом, и позволяют строить дома без потери духа своей истории, при этом беря от многовекового опыта только самое лучшее.

виды, технология и особенности устройства

При кровельных работах можно использовать обычный шифер, профилированный лист и многие другие варианты. Но есть один кровельный материал, которым пользуются уже многие столетия и он до сих пор не потерял свою популярность – это черепица. Прочный, долговечный и обладающий привлекательным внешним видом материал. Кровля из черепицы прослужит Вам долгие годы. А какие разновидности существуют и как произвести монтаж кровли из черепицы? На эти и многие другие вопросы Вы найдете ответ в данной статье.

Кровля из черепицы — основные виды

Если еще несколько десятилетий назад при упоминании черепицы все подумали бы о глиняных плитках, уложенных на крыше, то сегодня вариантов такой кровли существует довольно много. Каждая разновидность по-своему хороша. Среди наиболее распространенных видов можно назвать следующие:

• Керамическая черепица;
• Металлочерепица;
• Битумный вариант;
• Цементно-песчаная черепица.

Керамическая черепица

Первой разновидностью черепицы, которой стали пользоваться много веков назад, считается керамическая. Этот материал производится из смеси глины с различными добавками, которые служат для увеличения прочности и долговечности. Все компоненты смешивают и помещают в специальную форму. Затем заготовка отправляется на обжиг, где подвергается воздействию температур 100 и более градусов.

Керамическая черепица имеет превосходный внешний вид. Но вот ее герметические свойства оставляют желать лучшего. При дожде влага проникает сквозь кровлю довольно свободно. Это происходит из-за сложности плотной укладки керамической черепицы, без образования щелей. Но этот недостаток устраняется путем монтажа гидроизоляционного материала.

Одним из самых распространенных на сегодняшний день видов черепичной кровли является металлочерепица. Этот материал появился не так давно, но уже успел завоевать множество положительных отзывов.

Битумная черепица

Металлочерепица изготавливается из оцинкованной стали. Металл пропускается через специальный станок, на выходе из которого получают профилированный лист или плитки. Для повышения устойчивости к внешним воздействиям и улучшения внешнего вида металл покрывается дополнительными материалами и смесями.

Металлочерепица

Такие изделия обладают рядом неоспоримых преимуществ. Во-первых, металлочерепица выпускается в большом ассортименте оттенков. Во-вторых, монтаж кровли из этого материала не занимает много времени. Кроме этого, металлочерепица служит гораздо дольше, чем керамические изделия.

Но есть и некоторые недостатки. Самый главный из них – это плохая звукоизоляция. Во время дождя капли, падая на кровлю, будут издавать довольно громкие звуки. Еще один минус – это недопустимость соприкосновения с битумом. Если во время монтажа такое произойдет, то срок службы металлочерепицы будет значительно меньшим.

Битумная черепица в последнее время также набирает популярность. Этот материал легко монтировать, при этом отходы практически отсутствуют. Битумная черепица прекрасно подходит для сложной кровли, так как ее легко резать и сворачивать. Минусом является то, что для монтажа необходимо сделать сплошную обрешетку. Эта особенность, во-первых, повышает вес крыши, а во-вторых, существенно увеличивает стоимость.

Цементно-песчаный вариант – это дешевая черепица. При ее изготовлении используются недорогое сырье, отсюда и низкая стоимость. Такая черепица обладает небольшим сроком службы, поэтому используется не так часто, как все предыдущие варианты.

При выборе черепицы для своей кровли важно понять, что вы хотите получить. Если для вас важен внешний вид, то следует выбирать керамические изделия. Если нужно минимизировать расходы, то лучше приобретать битумную или цементно-песчаную черепицу. Но самым оптимальным сочетанием цены, внешнего вида и срока службы является металлочерепица. Именно этот вариант и выбирают большинство застройщиков.

Устройство кровли из черепицы

Рассмотрим технологию устройства кровли из черепицы на примере металлочерепицы. Такой вариант является наиболее распространенным и легким в исполнении. Сам процесс укладки можно разбить на несколько этапов:

1. Подготовка основы и теплоизоляция.
2. Укладка металлочерепицы.
3. Монтаж аксессуаров.

Металлочерепицу укладывают на обрешетку кровли. Особого усиления этой конструкции не требуется, так как сам материал весит немного. Снизу необходимо смонтировать теплоизоляционный слой. Такая защита не только предотвратит потери тепла, но будет служить шумоизоляцией.

Поверх обрешетки укладывается гидроизоляция. При этом нельзя использовать материал на битумной основе. От его соприкосновения с металлочерепицей, последняя быстро начнет «портиться». Поверх гидроизоляции монтируется еще одна обрешетка, с шагом равным шагу волны кровельного материала. Такая обрешетка необходима для создания воздушного зазора, который улучшить вентиляцию кровли.

Процесс монтажа металлочерепицы

Листы металлочерепицы укладываются внахлест и закрепляются при помощи саморезов. Последние должны быть высокого качества, так как от них в большей степени будет зависеть срок службы кровли. Саморезы выбираются из оцинкованной стали, с шайбой и резиновым уплотнителем.

При работе с металлочерепицей Вам обязательно придется разрезать листы. Для этого лучше использовать ножницы по металлу, ножовку или дисковые пилы с твердосплавными зубьями. Многие привыкли резать металл болгаркой, но этого делать нежелательно. Во время резки материал будет нагреваться, а это приведет к порче цинкового покрытия.

Другие разновидности черепицы укладываются по схожей технологии. Но в каждом случае стоит учитывать некоторые особенности. Например, при монтаже керамической черепицы очень важно иметь мощную обрешетку. Этот кровельный материал достаточно тяжелый, поэтому надежное основание просто необходим. Крепление черепицы осуществляется при помощи саморезов, при этом затягивать их с усилием не нужно.

Если Вы решили украсить свой дом черепичной кровлей, то стоит заранее познакомиться с нюансами ее монтажа. Самый простой вариант – это использовать металлочерепицу. Такой материал легко и быстро монтируется. Для других разновидностей черепицы методика укладки схожа, но со своими для каждого варианта нюансами. Зная их, Вы сможете качественно провести монтажные работы, а значит надежно защитить свой дом от воздействия окружающей среды.

Черепица в современном строительстве

Известно, что первый дом, покрытый черепичной крышей, появился более 4 тысяч лет назад.

За столь длительное время человечество открыло много технологий, в том числе и в области строительства, но кровля из черепицы по-прежнему остается востребованной.

Схема монтажа черепицы.

Черепичные крыши стали визитной карточкой многих европейских стран. Рассматривая красочные буклеты, приглашающие посетить тот или иной город, вы обязательно наткнетесь на изображения старинного замка и знаменитого костела с характерным черепичным узором на крышах. А как не вспомнить иллюстрации к детским сказкам, где дворцы, дома волшебников и добрых гномов украшает все та же черепичная крыша? Размышляя о старинных замках и о сказочных дворцах, начинаешь понимать, почему устройство черепичной крыши так популярно и сегодня. Эта конструкция долговечна, надежна, престижна и просто красива. Срок службы черепичной крыши более 100 лет, а ее ремонт – явление достаточно редкое.

Сегодняшний рынок предлагает огромное количество кровельных материалов под общим названием «черепица». Однако стоит оговориться: такие материалы, как битумная, гибкая, пластиковая, металлочерепица, имеют мало общего с натуральными видами черепицы, а только имитируют ее внешний вид. Их эксплуатационные качества, срок службы и цена значительно отличаются от показателей данного материала. Разным является устройство обрешетки, способы установки материала, ремонт и обслуживание кровли. Потому под понятием «крыша из черепицы» стоит понимать исключительно покрытие из натуральной черепицы.

Виды натуральной черепицы

Схема мягкой черепицы.

Говоря же о натуральной черепице, можно выделить три ее разновидности, несколько отличающиеся по характеристикам, но во многом схожие. Это керамическая, цементно-песчаная, силикатная черепица. Классическим представителем натуральной черепицы является керамическая. Именно ее мы видим на кровлях старинных домов, которым не известно слово «ремонт». Цементно-песчаная черепица появилась на рынке стройматериалов сравнительно недавно, в середине прошлого века, когда немецкий инженер и промышленник Рудольф Браас предложил ее в качестве более дешевого альтернативного покрытия кровли. Производство песчано-известковой (силикатной) черепицы стало возможным с развитием технологии автоклавирования. Автоклав представляет собой устройство, в котором под действием высокой температуры и давления происходит необратимое спекание частиц вещества на молекулярном уровне. Полученный таким образом материал обладает высокой прочностью. Однако пока что силикатная черепица как кровельный материал еще не успела завоевать рынок.

Все виды натуральной черепицы огнестойки, морозостойки, водонепроницаемы, долговечны, инертны к биологическим факторам, экологичны, не требуют крупных эксплуатационных затрат на ремонт и обслуживание, не скапливают статического напряжения, бесшумны во время дождя. К недостаткам можно отнести большой вес и хрупкость.

Схема установки кровли.

По форме выпускаемая черепица подразделяется на плоскую, пазовую, коньковую для покрытия коньков. Кроме того, выпускаются специальные виды черепицы, которые используются не для рядового покрытия, а служат для решения отдельных задач: фронтовая, торцевая, вальмовая, подконьковая, вентиляционная. В последнее время на рынке появилось достаточно много разработок новых моделей, которые различаются между собой размерами или формой. Новые разработки помогли не только разнообразить внешний вид черепичной кровли, но и существенно снизить требования к углу наклона ската до 10%, против классических 30%.

Что касается окраски, то современные технологии позволяют получить практически неограниченную гамму цветов. И если цементно-песчаная и силикатная черепица окрашиваются обязательно, то керамическая может иметь натуральный цвет от желто-серого до кирпично-красного. Искусственное же ее окрашивание производится двумя принципиально различными способами. Ангоб основывается на добавлении в глину оксидов разных металлов, которые в результате обжига дают соответствующие цвета и оттенки. Этот способ известен с античных веков. Альтернативой этому методу служит покрытие поверхности черепицы перед обжигом специальной стекловидной массой – глазурью, в состав которой тоже входят оксиды-красители.

Монтаж черепичной кровли

Даже среди кровельщиков-профессионалов весьма распространено мнение том, что устройство черепичной крыши – дело исключительно сложное. Но это справедливо лишь отчасти. При правильной организации процесса задача вполне решаемая.

Необходимый инструмент:

Схема укладки медной кровли.

• рулетка, отвес, рейка, маркер – для разметки;
• ножовка, молоток – для устройства обрешетки;
• болгарка, клещи – для обрезки черепицы;
• дрель, шуруповерт – для фиксации черепицы.

Любая работа начинается с подготовительного этапа. До начала укладки кровли следует возвести строительные леса и ограждения вдоль свесов. Для расчетов крыши требуется произвести обмеры коньков, карнизных свесов, ендов, стропильных ног. Скаты следует проверить на прямоугольность. Для этого нужно измерить диагонали. Кроме того, необходимо провести обследование кровли на предмет неровностей. Следует учитывать, что монтаж черепичной крыши возможен лишь при отклонении не более 0,5 см/кв.м.

В случае если кровля не соответствует этой норме, то следует произвести ее ремонт и выровнять. После этого набивается обрешетка и контробрешетка. Под мансардные окна выполняется устройство силовых конструкций. Размер обрешетки выбирается под размер черепицы и угол наклона кровли.

Оптимальный угол наклона черепичной кровли находится в диапазоне 22-65 градусов. Такой наклон обеспечивает наилучшую защиту от осадков. В случае если угол меньше или больше указанного, конструкция требует дополнительного использования гидроизоляционной пленки. Помимо этого, большой и маленький углы наклона кровли требует использования усиленной обрешетки.

Схема монтажа металлочерепицы.

Перед началом укладки черепицу лучше поднять на крышу и разместить на противоположных скатах в стопках по 5-9 штук для обеспечения равномерной нагрузки на систему. Рекомендуется производить монтаж черепицы одновременно на всех скатах. Укладку кровли следует проводить, руководствуясь простым правилом: справа налево, снизу вверх. Все черепицы, которые располагаются по периметру ската, и те, которые примыкают к печным трубам, стенам, мансардным окнам, люкам необходимо закрепить кляймерами или саморезами. Для осуществления крепления в черепицах следует просверлить отверстия дрелью. Черепица выпускается с двумя заготовками под отверстия, которые просто нужно досверлить. Использование пробойного инструмента не допускается.

Остальная черепица укладывается на обрешетку без дополнительного крепления. Она будет удерживаться на скате за счет собственного веса. Однако при большом угле наклона, а также в регионах с высокими ветровыми нагрузками устройство кровли без крепления недопустимо. При креплении через черепицу в шахматном порядке возникает ситуация, когда каждая незакрепленная черепица будет удерживаться соседней закрепленной. Такая конструкция вполне надежна.

Крепление черепицы производится только после ее выравнивания. Для выравнивания черепицы укладывают, не закрепляя нижний, боковой и верхний ряды. Незакрепленная конструкция имеет некоторую подвижность, при помощи которой можно устранить неровность, если она возникнет. Диапазон люфта в каждом стыке составляет 3 мм. После этого на обрешетке красящей веревкой отбиваются фронтонные столбцы с шагом 3-5 столбцов. После укладки каждых трех рядов вертикальная и горизонтальная симметрии проверяются. Величина нахлеста по вертикали зависит от угла наклона кровли. Чем он меньше, тем больше следует делать нахлест. В случае необходимости обрезка черепицы осуществляется абразивным кругом по камню.

Схема укладки гибкой черепицы.

Разметка шатровой и вальмовой кровли производится от средней линии ската. Первая нижняя черепица размещается строго посередине нижнего ряда. Дальше выкладывается вертикальный ряд. Верхняя черепица должна оказаться в верхнем углу треугольника. Если этого не выйдет, то ряд следует сдвинуть за счет люфта. После этого выкладывается нижний ряд в две стороны от центральной черепицы к хребтам. От нижнего ряда проводится вертикальная разметка столбцов. Остальные ряды монтируются также от центра к краям.

Для обеспечения лучшей вентиляции верхний ряд черепицы не доводят до самого верха. Это пространство на завершающем этапе закрывается коньковой черепицей. Коньковая черепица должна закрывать саморезы крепления верхнего ряда черепицы. Крепление коньковой черепицы осуществляется саморезами к коньковому брусу. Конца свесов оформляются элементами с заглушками.

Устройство герметичных стыков черепицы с вентиляционными и печными трубами производится с помощью алюминиевой самоклеящейся ленты. К трубам конструкция крепится декоративной алюминиевой планкой.

Течь: причины и способы устранения

Если черепичная кровля дала течь, но только в одном месте, то, скорее всего, это следствие того, что треснула одна черепица. В этом случае ремонт заключается в ее замене. Эту работу может выполнить бригада из двух человек. Если же кровля протекает в разных местах, то это свидетельствует о нарушении всей конструкции. Возможно, был задан слишком маленький нахлест и ветер загоняет воду под черепицу.

Возможен и вариант с проседанием стропильной системы. В этом случае можно попробовать укрепить ее со стороны чердака методом подклинивания, не разбирая черепицу. Мелкий ремонт по устранению небольших недостатков нужно проводить раз в несколько лет. Обычно он сводится к очистке черепицы в местах стыка от грязи и мха. Бетонную черепицу можно подкрашивать цементной краской.

особенности конструкции кровли, выбора и монтажа

Керамическая черепица, как кровельный материал используется очень давно, ее истоки уходят в тысячелетия, поговаривают, что честь открытия принадлежит Древнему Египту. И если старая Европа до сих пор считает черепичную кровлю самой удачной, о чем говорит тот факт, что до 80% старых и новых зданий покрыты черепицей, то наш отечественный рынок керамическая черепица стала завоевывать не так давно. Сейчас кровля из керамической черепицы считается признаком респектабельности, достатка и хорошего вкуса.

Причины тому очевидны. Кровля из обожженной глины является экологически чистой. Она идеально подходит для одноэтажных домов и домов с мансардами: ведь такая кровля не разогревается от солнца, не промерзает в мороз, во время дождя глушит потоки воды, поддерживая ощущение уюта и комфорта.

Чешуйчатая черепичная крыша считается красивой и радует глаз не только потому, что благодаря маленьким составным элементам позволяет создавать кровлю сложной формы с криволинейными поверхностями, выпуклостями, придавая крыше объем и монументальность. Не последнюю роль в этой привлекательности играет ее «древность», наше желание прикоснуться к истокам. Не случайно многие современные кровельные формы из искусственных материалов изготовляются внешним видом «под натуральную черепицу».

Общепризнанное мнение, что устройство черепичной крыши очень сложный процесс, верно лишь отчасти. Основной проблемой принято считать большой собственный вес глиняной черепицы и, следовательно, необходимость устройства под нее усиленной стропильной конструкции. Это не совсем верно. В расчетах учитывается, прежде всего, как и при строительстве любой крыши, снеговая нагрузка, а доля собственного веса черепичного покрытия относительно невелика. Связано это с тем, что мелкоразмерное черепичное покрытие образует чешуйчатый ковер, жесткий, но в то же время эластичный. Он может без создания излишнего напряжения приспособиться к возможным просадкам и деформациям отдельных участков, неизбежных при усадке здания и температурных перепадах.

Основные особенности устройства черепичной кровли

1. Стропильная система должна быть усилена на 15 — 20%. Делают это не за счет увеличения сечения стропил, а за счет более мелкого их шага.
2. Черепичная крыша может иметь уклон 10° — 90°. При уклоне до 22° под черепичный слой дополнительно должен быть уложен гидроизолирующий материал. Используется обычно рулонный модифицированный строительный материал.
3. При необходимости укладки черепицы под углом более 45°, ее требуется дополнительно закрепить шурупами, кровельными гвоздями или кляймерами.

Таким образом, при устройстве крыши из черепицы имеется небольшой дополнительный расход строительных материалов, основные же трудности связаны с мастерством кровельщика, насколько тщательно будет уложен каждый элемент крыши, настолько долго она сможет прослужить. К этому следует также добавить, что подача к месту работы и раскладка материала выполняется маленькими порциями, строго ориентируясь на места установки стропил во избежание перегрузок. Малые размеры кровельного элемента имеют дополнительный плюс: в случае повреждения легко поддаются замене на небольшой площади крыши.

Критерии качества и выбора черепицы

Керамическая черепица является традиционным кровельным материалом для Европы, где она производилась издавна в районах, богатых залежами глины, подходящей по составу. Для производства черепицы используется ее особый сорт — сланцевая глина. Глину разводят в воде и очищают от примесей, растирают до однородной массы, формуют. Обжиг производится при температуре около 1000° C до полного спекания глины.

На что следует обратить внимание, кроме марки производителя. Качественная черепица имеет высокую плотность и низкую пористость, например, черепица ABC — http://keramika-ds.ru/shop/keramicheskaya-cherepitsa/tg10-detail . С этим напрямую связана ее влагонепроницаемость и морозостойкость: повышенная пористость ведет в повышенному свойству накопления воды и снижению морозостойкости, повышению ее хрупкости. На изломе черепица должна иметь однородный вид без каких-либо известковых вкраплений. Качество обжига можно легко определить постукиванием: звук должен быть равномерным и не дребезжащим. Таким же способом можно тестировать каждую черепицу перед укладкой, во избежание возможных трещин, вызванных неаккуратной транспортировкой к месту укладки.

Современные технологии позволяют изготовлять черепицу различной конфигурации, позволяющей построить крышу любой формы. Используется также различные красители и технология глазурования: изготовленная таким способом черепица делает крышу не только эффектной, блестящей на солнце, но и более прочной, более эффективной в ее основной функции: она не задерживает влагу и снег, позволяя им соскальзывать беспрепятственно.

На нашем отечественном рынке особой популярностью пользуется черепица, изготовленная концернами стран, являющимися традиционными потребителями, где культура устройства черепичных крыш формировалась веками и сохраняется до сих пор: это немецкие концерны Roben(Ребин), Koramic (Корамик), Braas (Браас), Jacobi (Якоби), Meyer-Holsen (Майер-Хользен) и французский концерн Terreal (Терреал).

Монтаж керамической черепицы

1. Расчет и устройство стропильной системы. При расчете оперируют следующими вводными данными: вес собственно глиняной черепицы составляет ориентировочно 40 кг/кв.м. На снеговую нагрузку отводят 50 – 200 кг/кв.м. Расчеты показывают, что для крыши из керамической черепицы в сравнении, например, с металлической, требуется усиление стропильной системы на 15 – 20 %. Обычной практикой при этом считается не увеличения сечения стропил, а увеличение их количества, т.е. уменьшение шага.
   Наиболее приемлемым вариантом под укладку керамической черепицы считается сечение стропильной ноги 75 х 150 мм, расстояние между стропилами принято оптимальным 60 см, в любом случае не более 90 см.
2. Изоляция крыши выполняется с использованием рулонных строительных модифицированных материалов, укладываемых на стропила в поперечном направлении с перехлестом на 150 – 200 мм. Стыки в вертикальном направлении должны приходиться на стропила, где они закрепляются кровельными или толевыми гвоздями с большими шляпками. Предусматривается небольшой провес изоляционного материала на случай скопления конденсата. Изоляция необходима для защиты утепляющего слоя крыши. В случае маленького уклона крыши, до 22°, потребуется гидроизоляционный слой, поскольку маленький уклон создает риск задержки воды на крыше.
3. При устройстве обрешетки учитывается модель и размер черепицы, при этом шаг обрешетки должен быть равномерным. Для этого устанавливается верхняя планка обрешетки у коньковой доски и нижняя планка у карнизной доски. Шаг обрешетки составляет ориентировочно 350 мм и зависит от конкретной модели черепицы. В любом случае, он не должен превышать размер черепицы.
4. Укладка черепицы имеет свою определенную последовательность, связанную с конструкцией черепицы. Выполняется она всегда снизу вверх и справа налево. Особое внимание обращают на предварительную раскладку черепицы: стопками по 5 – 6 штук на пересечении стропильных балок с обрешеткой. Дополнительного крепления оцинкованными шурупами или клямерами требует первый ряд у карниза, последний у коньковой доски и боковые черепицы. При увеличенном уклоне ската или при рисках, связанных с повышенной ветровой нагрузкой, крепится также и рядовая черепица, иногда бывает достаточно крепежа в шахматном порядке.
5. Монтаж специальных или особых участков, к которым можно отнести коньки, свесы, желоба, перегибы, выполняется с использованием специальных доборных элементов. Сюда же стоит отнести укладку боковых черепиц, требующих срезки, а также устройство проходов и вентиляции.
6. Расчет потребности черепицы, кроме общей площади крыши, включает в себя также издержки на количество скатов: двускатная крыша потребует меньше, чем четырехскатная, боковых и приконьковых обрезанных элементов. Также следует учесть некоторый запас на случай боя при транспортировке на крышу.
7. При расчете стоимости монтажа кровли из черепицы фирма-кровельщик исходит из расчета на 1 кв.м. В стоимость включается монтаж стропильной системы, контробрешетки и шаговой обрешетки, устройство гидро- и теплоизоляции. Стоимость работ собственно укладки черепицы составляет приблизительно 25% общей стоимости работ. Дополнительно могут быть учтены особенности каждой конкретной крыши, устройство коньков, водостоков и мансардных окон.

Кровля из черепицы, устройство кровли из черепицы

Кровля из черепицы имеет свои особенности. При монтаже кровли из натуральной глиняной черепицы вес кровельного покрытия будет большим: от 40 до 70 кг на 1 кв/м в зависимости от размеров и формы плитки. Для такой кровли требуется усиленная система стропил и прочное основание. Оптимальный угол наклона скатов крыши для укладки натуральной черепицы от 22 до 60 градусов.

Стропильная система для кровли из черепицы

Длина и сечение стропильных ног под черепичную кровлю зависит от нескольких факторов. Древесина для стропил должна быть хорошо просушенной. Доски с влажностью более 15 % лучше не использовать.

В стандартных случаях для стропил под керамическую черепицу используют брус с сечением 50 х 150 мм, для усиленных стропил – 75 х 150 мм или 60 х 180 мм.

Шаг стропил зависит от угла наклонов ската крыши и колеблется в диапазоне от 0,8 до 1,3 м. При расчете ширины шага действует правило: чем больше высота крыши (значит, угол наклона скатов круче), тем шире шаг стропильных ног. Для наглядности, приведем пример: для крыши с углом наклона скатов 15 градусов ширина шага стропил составляет 80 см, 75 градусов – 1,3 м.

Также существует прямая зависимость ширины шага стропильных ног от их длины. Правило: чем стропила длиннее, тем шаг уже. Длинные стропила испытывают увеличенные нагрузки на прогиб. Чтобы их снизить сооружают поддерживающую систему из подпирающих стоек и подкосов.

Обрешетка кровли из черепицы

Правильная обрешетка не менее важна, чем крепкая стропильная система. Это основа, на которую крепятся все элементы кровельной системы: от кровельного покрытия, паро- и гидроизоляции до карнизных планок. Если обрешетка недостаточно прочная или сконструирована с ошибками, может возникнуть провис кровельного покрытия и повреждение других элементов кровли из-за неравномерно распределенной нагрузки.

Правила монтажа обрешетки для керамической черепицы

1. Для обрешетки используют квадратные или прямоугольные бруски со сторонами 50 или 40 х 60 мм соответственно.
2. Брусками больше стандартных на 15-20 мм усиливают обрешетку под карниз.
3. Ширина карнизной доски – 100 мм.
4. Количество брусьев контробрешетки определяется количество рядов черепицы + карниз.
5. Брусья обрешетки состыкуются только на стропилах.
6. Шаг обрешетки высчитывают исходя из размеров черепичной плитки. Для этого используют шаблоны полезной высоты одной плитки и мелованного шнура, зафиксированного на брусках контробрешетки. В среднем при стандартной ширине плитки 400 мм шаг обрешетки составляет 310-345 мм.
7. Если угол наклона скатов крыши менее 16 градусов – обязательна сплошная обрешетка.

Состав кровельного пирога крыши из черепицы

Кровельный пирог под керамическую черепицу включает стандартные элементы:

• гидроизоляция;
• теплоизоляция;
• пароизоляция.

Слой гидроизоляции защищает кровельную систему и подкровельное пространство от попадания осадков и талой воды. Таким образом, удается избежать плесени, грибковых заболеваний, гниения дерева или коррозии металлических элементов. Если угол наклона скатов крыши меньше 22 градусов требуется усиленная система гидроизоляции и вентиляции.

В качестве гидроизоляционного материала рекомендуется использовать рулонную мембрану. Она не пропускает воду, но пропускает пар. Благодаря этому излишки влаги из внутренних помещений свободно выводятся наружу, не оседая конденсатом на поверхности кровельных элементов. Расчет количества мембраны прост. Общая площадь скатов кровли с учетом припусков на укладку умножается на коэффициент 1,4.

Монтаж гидроизоляции осуществляется сверху от планки конька вниз до карниза. Рулоны раскатываются вдоль конька и карнизов с нахлестом следующего слоя на предыдущий 10-15 см. Дополнительно оставляются припуски (их обрезают после монтажа кровельного покрытия):

• 15 см на фронтонах и карнизных свесах;
• 15-20 см – на выступающих углах кровли;
• в местах примыкания кровельного покрытия к вертикальным элементам крыши: стенам, шахтам вентиляции, антенному выходу, дымоходу.

Мембрана крепится к обрешетке в местах нахлеста. Можно использовать специальный степлер для рулонных материалов или скотч. Дополнительно мембрана фиксируется толевыми гвоздями или деревянными рейками по периметру и в местах примыкания.

В любой кровле есть, так называемые «мостики холода», через которые тепло из дома утекает наружу. Чтобы избежать теплопотерь монтируют слой утеплителя. Существует много видов утеплителя для крыши. Это может быть керамзит, пенополиуретан, пенополистерол, пенобетон, пеностекло, утеплитель из целлюлозы и базальтового волокна.

Для частного домостроения чаще всего базальтовые маты. Укладывается между стропилами. Для усиления эффекта, можно положить в два слоя. В этом случае второй слой стелется так, чтобы закрыть стыки между матами первого.

Нельзя допускать намокание утеплителя. Для предотвращения скапливания испарений из внутренних помещений, поверх матов кладется пароизоляционная мембрана.

Правила монтажа черепицы

Прежде чем начать укладку черепицы, ее поднимают на крышу и раскладывают небольшими стопками. Складировать плитки в одном месте не рекомендуется. Тяжелый материал может повредить обрешетку.

1. Укладка черепицы начинается на всех кровельных скатах одновременно. Положили 2-3 ряда на одном скате, перешли на второй и т.д. Нарушение этого правила грозит повредить стропила и обрешетку из-за неравномерного распределения нагрузки.
2. В первую очередь укладывается нижний ряд на карнизе и верхний вдоль конька. При необходимости плитка отрезается до нужных размеров. Используют шлифовальный элемент с диском для резки камня. Плитки двух первых рядов сразу не закрепляются. При укладывании промежуточных рядов, возможно, потребуется корректировка их положения.
3. В соответствии с раскладкой отмечают направляющие линии вертикальных столбцов черепицы. Сначала отмечают линию фронтонов, затем через каждые 3-5 вертикальных столбцов.
4. Укладку промежуточных слоев начинают с нижнего правого угла. Двигаются влево, затем вверх, затем вправо.
5. Монтаж конька. Чтобы закрыть кровлю в районе конька комплект керамической черепицы включает специальные черепичные заготовки (или рейки) округлой формы. Каждая рейка крепится на обрешетку отдельно с помощью скобы, входящей в комплект. Можно использовать саморезы. Между рейками и ближайшим к коньку рядом черепицы оставляют зазор 0,5 см. Под рейки укладывается специальная уплотняющая лента, которая также образует зазор, обеспечивающий вентиляцию подкровельного пространства. Торцы конька закрываются доборными элементами.
6. Для крепления плиток используют специальные оцинкованные саморезы. Нижний ряд вдоль карниза и коньковой планки требует усиленной фиксации. Здесь рекомендуется установить дополнительные точки крепления. На крутых крышах (с углом наклона более 60 градусов) необходима дополнительная система фиксации плиток на обрешетку с помощью шурупов и кляммеров.
7. На карнизном свесе оставляют зазор для вентиляции подкровельного пространства размером 1,5-2 см.
8. Оформление узлов примыкания. Полоски гидроизоляции, оставленные в местах примыкания кровельного покрытия с вертикальными элементами крыши, закрепляют любым доступным способом. Вокруг узла примыкания плитка укладывается с зазором 2-3 см. Труба со всех сторон закрывается специальной гофрированной лентой, алюминиевой или медной. Ленту можно покрасить в цвет черепицы.

Черепичная крыша — устройство, как сделать ремонт кровли

Черепичная крыша используется уже не один десяток лет. Первоначально этот материал могли себе позволить лишь состоятельные люди, однако с развитием производства, кровлю стали использовать широкие слои населения. Сегодня, черепица – это надежный и недорогой материал. Дома с такой кровлей выглядят довольно эстетично и профессионально, естественно, вызывая уважение. В этих условиях, важно знать, как проводить ремонт черепичной кровли.

Устройство черепичной кровли

Черепичная кровля бывает керамической (из глины) и цементно-песчаной (из бетона). А сама черепица – это смесь песка и цемента с прибавками минеральных пигментов. Именно они придают материалу характерные свойства и цвет.

Ассортимент рынка также представлен различными модификациями черепицы:

• Металлочерепица;




• Черепица из стекла;




• Полимерно-песчаная черепица;




• Битумная черепица (битум).

• Керамическая черепичная кровля – обладает несколькими натуральными оттенками. Ее стоимость выше, чем стоимость цементно-песчаной черепицы. Производят данный вид материала из натуральной глины. Благодаря этому, черепичные плитки получаются аккуратной формы и тонкой толщины.




• Цементно-песчаная черепица – также имеет широкую цветовую гамму. Это возможно благодаря использованию в производстве определенных моделей пигментов и красителей. Такая черепица не обжигается, однако она довольно прочная (затвердевший цемент). Немаловажное условие – соблюдение технологии производства песчано цементной черепицы. В итоге, срок эксплуатации материала будет долгим.

Черепичная кровля – защищает крышу от протекания и связанных с этим проблем. Такая кровля украшает загородный дом и придает ему благородный облик.

Монтируем черепичную кровлю

Укладывать черепицу не так уж и просто. Вся работа отнимает много времени и сил. Поэтому вместо того, чтобы самому заниматься всеми монтажными работами, рациональнее будет поручить их специалистам. Отметим, что каждая крыша требует индивидуального подхода. Это связано с тем, что здания и кровля отличаются друг от друга. Используя черепицу, вы сможете покрыть крышу любой сложности. Напомним, что сегодня можно встретить крыши с одним, двумя или множеством скатов.

Этапы монтажа черепичной кровли:

• Возведение настила;




• Монтажные работы с обрешеткой и проведение вентиляционных каналов;




• Укладка керамической черепицы на крыше;




• Крепление нижнего ряда черепицы с помощью саморезов или оцинкованных гвоздей;




• Крепление черепицы возле проходов и сгибов. При наличии большого угла наклона, черепица крепится по всей поверхности. При наименьшем угле наклона, остатки черепицы укладывают по стандарту;




• Крепление элементов кровли: теплоизоляционных слоев, вентиляции, ограждений для снега, коньковой черепицы и т.п.

Многие компании производят монтаж черепицы и ремонт кровли. Рекомендуется отдавать предпочтение лишь кровельным материалам с высоким качеством.

Черепичная крыша – появилась раньше других материалов и широко использовалась в древности. Ее изготавливают из натуральных материалов, а также из сырья с меньшей себестоимости. В качестве примера, можно выделить металлическую кровлю (металлочерепица и композитная черепица) и мягкую черепицу.

Особенность черепичной кровли – универсальность. Другими словами, ее можно использовать для любых типов построек: как деревянных, так кирпичных или даже каменных. Черепицу используют при строительстве новостроек и при реконструкции обветшалых домов. Черепичная кровля позволяет маневрировать архитектурными идеями. Материал нашел применение, одновременно, для традиционных двускатных крыш и для крыш сложных форм и конструкций (чаще всего используют мягкую черепицу).

Черепичная кровля – обладает высоким функционалом и отличается комфортным монтажом. При этом обеспечивается высокая скорость монтажа, а также моментальная замена поврежденных элементов. Черепичная кровля – это штучный материал, благодаря чему ее можно использовать на самых труднодоступных участках кровли. К примеру, на обходах труб, мансардных окнах. При правильно проведенном монтаже, дом с черепичной крышей выдержит различные нагрузки, такие как сильный ветер или осадки.

Таким образом, черепичная кровля может похвастаться длительным эксплуатационным сроком, великолепными функциональными характеристиками и благоприятным внешним видом.

фото и технология укладки черепичной кровли из битумной черепицы

Первую конструкцию кровли из черепицы можно увидеть ещё на фресках XII века. С тех пор технология укладки черепицы претерпела множество изменений – изобретались новые материалы, усовершенствовались способы монтажа. Однако за последнюю сотню лет в самом устройстве черепичной кровли мало что изменилось – все тот же плоский или желобчатый штучный материал монтируется на заранее подготовленное основание. Советы по укладке черепицы своими руками изложены на этой странице.

Технология укладки битумной черепицы своими руками

Перед тем как рассказать о технологии укладки битумной черепицы, стоит подробно остановиться о том, как подготовить основание. Его делают из материалов со сплошной ровной поверхностью, к которым возможно крепление гвоздями. В качестве основания для монтажа черепичной кровли могут быть использованы влагостойкая фанера, древесно-волокнистые плиты (ДВП) или шпунтованная, пиленая, обрезная доска. Влажность материала для основания не должна превышать 20 %. Стыки досок или листов следует располагать на стропильных ногах, а длина досок должна быть не менее двух пролетов между опорами. Толщина материала обрешетки для кровли из черепицы напрямую зависит от шага стропил: при 1200 мм необходимо использовать доски толщиной не менее 30 мм или фанеру (ДВП) толщиной 21 мм. При шаге 900 мм толщина доски может быть 23 мм, а фанеры — 18 мм, при шаге 600 мм — 20 и 12 мм соответственно. Учитывая расширение материала, вызываемое колебанием влажности и температуры, между досками (листами) следует оставить компенсационный зазор шириной 3—5 мм.

По обустроенной обрешетке перед устройством черепицы необходимо уложить подкладочный слой из мягких рулонных кровельных материалов. Его назначение — дополнительная гидроизоляция кровли и обеспечение защиты наиболее проблемных узлов, а так не ржавеет же сглаживание возможных неровностей на кровле (например, стыки листов фанеры). Производители мягкой черепицы рекомендуют использовать рулонный гидроизоляционный битумно-полимерный материал на основе полиэстера толщиной 1,7—2,5 мм. При уклоне менее 18° подкладочный слой делают по всей площади кровли. Для этого нарезанные по размеру листы монтируют снизу-вверх параллельно карнизному свесу кровли с нахлестом не менее 100 мм. Швы герметизируют мастикой, а края дополнительно фиксируют гвоздями с интервалом 150—200 мм. При уклоне кровли более 18° для укладки черепицы достаточно постелить подкладочный материал только на торцевые части кровли, конек, вдоль карниза, ендовы, в местах примыкания кровли к вертикальным стенам, вокруг мансардных окон, дымоходов, вентиляционных и антенных выходов и т. п.

Для повышения водонепроницаемости в ендовах поверх подкладочного слоя рекомендуется уложить ендовый ковер. Это рулонный гидроизоляционный битумно-полимерный материал на основе полиэстера, покрытый крупнозернистым базальтовым гранулятом, соответствующий цвету кровельной черепицы. По возможности при устройстве кровли из черепицы следует стремиться к тому, чтобы ковер не имел стыков по всей длине ендовы. В противном случае продольный нахлест с тщательной проклейкой составит не менее 300 мм и его необходимо выполнять в верхней части крыши. Края ковра необходимо зафиксировать кровельными гвоздями с интервалом 100 мм.

С помощью ендового ковра можно также выполнить примыкания к трубам, дымоходам, стенам и т. п. При этом один его край приклеивается к стене или трубе, другой — к покрытию. Верхний край прижимается металлической планкой, имеющей изогнутый профиль, которая обеспечивает надежную гидроизоляцию конструкции. Место соединения планки со стеной промазывается герметиком, чтобы исключить протечки.

Для защиты краев обрешетки черепичной кровли от дождевой влаги на торцевых частях и карнизных свесах поверх подкладочного ковра также рекомендуется установить и закрепить кровельными гвоздями металлические «Г»-образные планки (их иногда называют карнизными) со сторонами не менее 20 мм. Кроме защиты они выполняют декорирующую функцию. У различных производителей конфигурация планок может отличаться, но это не влияет на их функции.

В зависимости от типа битумной черепицы и способа укладки листы снизу точечно (около 8 % поверхности) либо на 60 % покрывают липким клеящим битумным слоем. Поэтому этот материал нельзя монтировать при температуре ниже +5 °С. Для того чтобы надежно склеить лист черепицы с основанием и листами соседних рядов, обеспечивая герметичность покрытия, необходимы солнечные лучи, которые постепенно «растапливают» самоклеящийся слой. А вот на морозе листы становятся хрупкими, что не позволяет монтировать их на сложных участках крыши.

Монтаж черепичной кровли своими руками

Монтаж черепицы на кровле начинается с установки листов самоклеящейся карнизной черепицы вдоль карнизного свеса (предварительно с ее нижней поверхности снимается защитная пленка). Прибивается карнизная черепица вблизи мест перфорации с последующим перекрытием крепежа рядовой черепицей. В зависимости от уклона кровли каждый лист прибивают 4—6 гвоздями.

Посмотрите на фото: кровля черепицей первого ряда выполняется так, чтобы ее нижняя кромка располагалась не выше 10 мм от нижнего края карнизной черепицы. На длинных крышах первый ряд рекомендуется класть от центра ската для более удобной нивелировки по горизонтали. Черепица фиксируется с помощью самоклеящегося слоя (предварительно с его нижней части снимается защитная пленка), затем прибивается кровельными гвоздями чуть выше линии паза плитки (20—30 мм). Второй ряд также монтируется с центра ската, смещаясь влево или вправо на половину листа, третий ряд опять смещается относительно второго на половину листа. Таким образом, укрывается весь скат крыши.

Для максимальной защиты карнизов и коньков кровли производители разработали коньково-карнизную плитку. Именно конькам и карнизам, как и ендовам, приходится выдерживать основной напор ветра и атмосферных осадков. Кроме того, карнизам случается также выдерживать нагрузки от наледи и талой воды, возникающих на карнизных свесах. Эта плитка универсальна, то есть может использоваться для создания и конька, и карниза. В случае, когда плитка используется как карнизная, она используется целиком. Если же по технологии кровли из черепицы монтируется конек, то каждый лист, по насечкам, разделяется на три части. Монтируется плитка на коньке внахлест. Одной стандартной упаковки достаточно для 12 м коника или 20 м карниза.

Собранное по всем правилам технологии устройства кровли из черепицы покрытие поначалу представляет собой фрагментарную конструкцию. Но со временем множество отдельных листов черепицы спекается в сплошной массив, которому не страшен никакой ураганный ветер.

Перед монтажом кровли черепицей своими руками необходимо тщательно осмотреть материал. Очень важно, чтобы он не имел дефектов — трещин, искривления, сколов и т. п. Перебирая черепицу, производят ее сортировку по форме и цвету. Все отличающиеся по цвету лепестки черепицы следует исключить из монтажа, так как скаты крыши должны иметь один оттенок. В дальнейшем их можно будет использовать при обустройстве коньков, карнизов, ребер. А вот черепицу с сильным отклонением от стандартных размеров и форм данного сорта, особенно в пазах, лучше вообще отбраковать, так как в процессе монтажа это приведет к неплотной стыковке и, как следствие, к протечкам.

Установка конструкции обрешетки кровли из черепицы

Основание под керамическую или цементно-песчаную черепицу выполняется с учетом большого веса кровельного материала. Для создания вентиляционного канала и обеспечения вентиляции подкровельного пространства по стропилам, поверх гидроизоляции, набивается контробрешетка, состоящая из брусков сечением 30—50 х 50 мм. Нижний торец бруска контробрешетки запиливается вертикально и свешивается за край стропила на 40 мм, В том случае, если угол уклона кровли составляет менее 20°, контробрешетка выполняется из брусков сечением 50 х 75 мм, что увеличивает сечение вентиляционного канала.

Обрешетку делают разреженной, из брусков со сторонами 50—60 мм. Запрещается использовать для обрешетки бруски с сучками и обзолом, ослабляющие их сечение. Бруски обрешетки укладываются на стропила перпендикулярно, от конька к каркасному свесу. При этом нижняя обрешетина должна быть прибита на расстоянии около 20 мм от нижнего торца бруска контробрешетки, и служит она для фиксации нижнего ряда лепестков черепицы. При необходимости бруски обрешетки стыкуются на брусках контробрешетки. Длина брусков обрешетки должна быть не менее двух пролетов между стропилами.

Если в конструкции кровли имеется ендова, то монтаж обрешетки (контробрешетки) следует начинать с нее. Расстояние между брусками обрешетки должно быть точно рассчитано и строго выдержано в соответствии с размерами лепестка черепицы. В идеале кровля должна состоять из целого числа лепестков, как в продольном, так и в перечном направлении.

Коньковые бруски обрешетки, согласно технологии укладки черепицы, прибиваются на смежных скатах на расстоянии около 40—50 мм от конца стропил таким образом, чтобы коньковые ряды черепицы в верхней точке не соприкасались между собой.

Обрешетка под ендовы и разжелобки, вокруг дымоходов, вентиляционных и других инженерных отверстий, а также в местах примыкания кровли к вертикальным стенам, устраивается из досок шириной 140—150 мм, уложенных без зазоров в продольном направлении.

Технология устройства и монтаж кровли из черепицы

Перед началом укладки черепицы необходимо установить и надежно гвоздями прикрепить к стропилам карнизную доску. Ее толщина должна быть равна 40 мм. Затем к ней монтируются кронштейны крепления водосточных желобов. В том случае, если проектом дома не предусмотрен монтаж водостоков, на карнизную доску необходимо установить капельник для конденсата. Его можно изготовить из карнизной планки.

Укладка черепицы на крышу производится внахлест. Существует два вида нахлеста: одинарный и двойной. Одинарным способом собирают однослойную кровлю. Такой вид нахлеста подходит при использовании пазовой ленточной или штампованной черепицы, у которых каждый отдельный лепесток имеет пазы и фальц (гребень), позволяющие ей цепляться за смежные лепестки. Двойной нахлест применяется для плоской черепицы. При этом уложенные выше ряды частично перекрывают нижние.

К обрешетке черепица крепится гвоздями, скобами, проволокой или специальными кляммерами. Иногда ее монтируют без непосредственного крепления к обрешетке, и она держится за счет собственного веса.

Проволокой (из меди толщиной 2 мм, стали толщиной 1 мм или алюминия толщиной 2,5 мм) крепят все лепестки черепицы, расположенные на свесах (карнизных и фронтонных), на ребрах и на коньке. Плоская черепица обычно прибивается гвоздями (для этого в ней предварительно сверлятся отверстия) или крепится кляммерами.

Устройство черепичной кровли своими руками

Укладку черепицы ведут снизу вверх, то есть от карниза к коньку. Несколько нижних рядов рекомендуют выкладывать полностью с подмостей или лесов, все последующие — с передвигаемой скамейки. Горизонтальное направление укладки зависит от вида используемого материала: для пазовой черепицы — справа налево, для желобчатой — слева направо, а для плоской черепицы, как и для гибкой — с центра ската в сторону фронтонов. В любом случае необходимо учитывать, что монтаж черепицы ведется с перевязкой рядов, то есть стыки лепестков расположенного выше ряда приходятся на середину нижнего лепестка. Чтобы добиться этого, все нечетные ряды начинаются и заканчиваются целыми черепицами, а все четные — половинчатыми.

Для того чтобы нагрузка на несущую конструкцию при монтаже черепицы распределялась равномерно (что предотвращает возможный перекос стропильной системы), обустройство кровли необходимо вести одновременно на обоих скатах крыши. В случаях многоскатной крыши также необходимо соблюдать равномерность нагрузки, передаваемой на скаты крыши.

При укладке кровли из черепицы ендовы и разжелобки обычно закрывают желобами из оцинкованной стали с подложенными под них прокладками из гидроизоляционного листового материала. Примыкания черепичной кровли к вертикальной стене или дымоходу закрывают стальным фартуком, который крепят к обрешетке под крайними черепицами, а другой край закрепляют на стене.

Кроме стандартной и коньковой черепицы сейчас выпускается и черепица специального назначения. Фронтонная (правая, левая) черепица предназначена для обустройства фронтона кровли. Для крепления к обрешетке имеет два отверстия. Подложечная черепица относится к элементам системы безопасности. Она предназначена для крепления безопасных решеток и для безопасного передвижения по крыше. Вентиляционная черепица снабжена специальной вентиляционной решеткой и предназначена для обеспечения вентиляции кровли. Установка кровли из такой черепицы производится определенным способом в нужном порядке: на уровне двух-трех рядов от карниза устанавливается ряд вентиляционной черепицы, через который воздух попадает в помещение. На таком же уровне, только от верхнего перекрытия крыши, устанавливается еще один такой ряд черепицы, который обеспечивает выход воздуха. Проходная черепица используется для прохода через кровлю мачты антенны и других систем. Снегозадерживающая черепица предназначена для удерживания снега на крыше и уменьшения лавиноопасности.

Для черепичной кровли выпускается несколько десятков наименований доборных элементов из разных материалов. Они служат для заключительной отделки и вместе с черепицей образуют стройную кровельную систему, в которой конструктивно решены все основные узлы и сопряжения. Чаще всего доборные элементы для черепичной кровли изготавливаются не только из глины, а из алюминия, меди, свинца или поливинилхлорида (ПВХ). Грамотно подобранные «аксессуары», сделанные из мягких металлов и пластмасс, позволяют полностью исключить какие-либо протечки в уязвимых местах (ендовах, в местах примыкания к трубам и стенам, при установке мансардных окон, люков и т. п.) и обеспечивают высокую надежность всей крыши.

Посмотрите на фото: черепичная кровля – это не только надежно, но и красиво!

HYTILE Резак для черепицы

Без пыли

Использование плитки Hytile Tilecutter практически исключает воздействие опасной для жизни кварцевой пыли. Кровельщики или другой персонал на стройплощадке не должны использовать респираторы для защиты от переносимой по воздуху кремнеземной пыли, образующейся при резке или шлифовании черепицы. Для защиты вашего здоровья больше не нужны вакуумные пылеуловители или другие устройства для сбора пыли или воздуходувки.

Нет опасности

Использование плиткореза Hytile избавляет от необходимости выполнять опасную резку плитки с помощью ручных пил или шлифовальных машин.Более того, вам больше не придется беспокоиться об использовании силовых кабелей на крыше, особенно в плохих погодных условиях. Кроме того, больше нет необходимости в шумозащитных устройствах.

Не беспокойтесь

Использование плитки Hytile Tilecutter означает, что вы можете без проблем резать плитку. Вы не только соблюдаете все правила техники безопасности и охраны труда, но и сэкономите деньги. Исчезла потребность в дорогом оборудовании и других материалах, таких как пилы, шлифовальные машины, алмазные диски, вакуумный контроль, воздуходувки для листьев и многое другое.Более того, вы не будете тратить время на расчистку и чистку крыши.

При использовании плиткореза Hytile:

Это безопаснее

Больше не нужно опасно резать черепицу на крыше. И вам больше не нужно беспокоиться об использовании кабелей питания.

Это безопаснее для вас

Нож для черепицы HYTILE — бесшумный инструмент, которым можно пользоваться без использования средств защиты органов слуха. Это позволяет лучше и проще общаться с коллегами, которые также работают на работе.

Это быстрее

Как показывают наши видеоролики, резка плитки занимает всего несколько секунд.

Здоровее

Практически исключено воздействие опасной для жизни кварцевой пыли.

Это чище

Крыша и окружающая среда остаются свободными от пыли и обрезков черепицы, что позволяет сэкономить много времени на уборке рабочего места.

Дешевле

Нет более дорогого оборудования и других материалов, таких как пилы, шлифовальные машины, алмазные диски, вакуумный контроль, воздуходувки и т. Д.требуется, сэкономив вам тысячи евро.

Удобно для пользователя

Дизайн оборудования HYTILE не случаен. Инструмент совершенствовался более 4 десятилетий и учитывает постоянные отзывы самих кровельщиков — людей, которые на самом деле используют это оборудование! Это позволило нам разработать продукт, который не только снижает нагрузку на спину, но и обеспечивает более продуктивным и долгим сроком службы кровельщиков.

Надежнее

Он выполняет свою работу, для которой был разработан.(Звучит достаточно просто, но это не всегда так.) Более того, он хорошо выполняет свою работу и продолжает делать ее — быстро и эффективно.

Более прочный

Инструмент много работает и с ним тяжело обращаться. Он должен уметь переносить такое лечение и делает это с легкостью.

Сертификат OSCA

КАЧЕСТВО!

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

Вес: 40 фунтов

Размеры: 30 дюймов x 15 дюймов x 14 дюймов

ЦЕНА: 975 долларов.00 + 85 долларов США за доставку через Fed Ex = 1060 долларов США Итого

Какой кровельный материал лучше всего?

Посмотрим правде в глаза: покупка и установка новой крыши может быть дорогостоящей, независимо от того, какой материал вы в конечном итоге выберете. Вот почему вы всегда должны учитывать соображения, плюсы, минусы и различия всех ваших вариантов покупки, прежде чем принимать решение.

Два распространенных кровельных материала на выбор — это металлическая кровля со стоячим фальцем и испанская черепица (обычно керамическая или глиняная). Нам часто задают вопросы о различиях между этими двумя материалами и о том, лучше ли один из них.

Самый короткий ответ: это зависит от обстоятельств.

Хотя наша основная категория продукции в Sheffield Metals — это металлическая кровля, мы на 100% понимаем, что металлическая кровля подходит не каждому дому или владельцу здания. Вот почему мы делаем все возможное, чтобы информировать покупателей беспристрастными фактами о различных вариантах материалов.

В этой статье ожидайте узнать:

Испанская глиняная плитка — характеристики, преимущества и недостатки

Практика использования глиняной черепицы в качестве кровельного материала существует уже много веков, а некоторые ее применения относятся к Китаю еще в 10000 Б.C. Использование глиняной черепицы в конечном итоге распространилось по всей Азии и Европе, где стали доступны новые стили и расширенные возможности (включая то, что в конечном итоге получило название «испанская черепица»). Этот строительный материал наконец попал в Америку во время колонизации в 17 веке и до сих пор используется в качестве кровельного материала.

Преимущества испанской глиняной плитки

Долговечность — Одна из наиболее важных причин, по которой владельцы домов и недвижимости устанавливают испанскую черепичную крышу, заключается в том, что она известна уже несколько десятилетий.Есть несколько примеров, когда крыши из глиняной черепицы были структурно прочными более 100 лет. Определить точное количество лет, в течение которых прослужит крыша, сложно, но ограниченное воздействие экстремальных погодных условий и надлежащее обслуживание помогают продлить срок службы испанской черепичной крыши. У некоторых производителей кровельная система из глиняной черепицы может поставляться с опцией до 50-летней гарантии.

Пониженная теплопередача — Испанская глиняная черепица является одним из наиболее предпочтительных кровельных материалов, если вы живете в районе, где передача тепла в здание является проблемой.По данным Tile Roofing Industry Alliance, «кровельная черепица обладает естественным термическим сопротивлением в самом сырье, которое создается за счет большей площади поперечного сечения черепицы при установке». Кроме того, поскольку испанская плитка укладывается индивидуально, а не внахлест, воздушное пространство вокруг плитки создает естественную вентиляцию, которая действует как барьер для передачи тепла. Это позволяет температурам в помещении оставаться более прохладными летом и более высокими зимой.

Особый архитектурный облик — Общий «вид» вашей собственности (и района) — это переменная, которую вы должны учитывать.В частности, испанская плитка может выделяться терракотовыми, коричневыми землистыми тонами и деревенскими красными оттенками цветовой палитры. Вы заметите, что большинство зданий, облицованных испанской глиняной плиткой, сосредоточено в некоторых районах США. Традиционная испанская глиняная плитка в стиле «S», как правило, дополняет средиземноморские и испанские архитектурные влияния, популярные в таких местах, как Флорида, Джорджия, Юго-Запад США и Южная Калифорния. Поэтому, если вы находитесь в Новой Англии или регионе Тихоокеанского Северо-Запада, испанская плитка может не соответствовать архитектурному стилю этого района.

Экологичность — Как уже упоминалось, большая часть испанской плитки сделана из глины (или терракотовой глины), регенерирующего природного элемента, обнаруженного в Земле, которому нет никакой опасности истощения. Большинство глиняных плиток изготавливаются без использования химикатов или других опасных материалов. Кроме того, испанскую плитку можно легко переработать и измельчить для использования в будущих изделиях.

Низкие затраты на обслуживание и простая замена — Испанская плитка не требует частого обслуживания.Для наиболее активного подхода рекомендуется, чтобы испанская плитка проверялась один-два раза (профессионалом) в год на предмет:

• Утечки и повреждения водой
• Листья, ветки и другой застрявший мусор
• Трещины или повреждения плитки
• Птицы и другие животные

К счастью, если есть одна или несколько плиток, которые нужно заменить, вам не нужно рвать всю часть крыши. Поврежденную испанскую плитку можно относительно легко удалить и заменить.

Высокая огнестойкость — Как и металлическая кровля, глиняная черепица часто имеет класс огнестойкости (UL 790 — Стандартные методы испытаний кровельных покрытий на огнестойкость), что означает, что вероятность возгорания или возгорания меньше всего.

Недостатки испанской глиняной плитки

Хрупкая — Один из наиболее значительных недостатков испанской плитки — то, насколько она хрупка при достаточной силе, что означает, что ее легче расколоть, расколоть и развалить.Это имеет значение на всех этапах жизненного цикла крыши:

• Перед установкой — подрядчики должны убедиться, что глиняная черепица, которую они устанавливают, не сломалась во время транспортировки или при работе с рабочими.
• Во время установки — поскольку глиняные плитки устанавливаются с помощью шурупов, которые проходят через отверстия в материале, несложно сломать глину с неправильным усилием или натяжением при прикреплении крепежа.
• После укладки — Если крышу из глиняной черепицы оставить нетронутой, она прослужит более 100 лет.Однако, если кто-то неправильно ходит по глиняной плитке или если на поверхность ударится достаточно большой предмет (бревна и т. Д.), Глиняная плитка может относительно легко сломаться.

Кроме того, низкие температуры и повторяющиеся замораживания и оттаивания могут ослабить испанскую глиняную черепицу, поэтому этот тип кровли наиболее распространен в более теплом климате.

Дороже, чем металлическая кровля — Что касается цен, то установка испанской черепицы — занятие недешевое. Согласно Modernize, материалы — это не дорогая часть, это установка, которая стоит дороже, потому что обычно требует много времени (особенно, если плитки в стиле S меньше).В среднем общая стоимость установки испанской глиняной плитки колеблется от 13 до 20 долларов за квадратный фут.

Heavy — Глиняная черепица — одни из самых тяжелых материалов, которые вы можете установить на крыше. В зависимости от стиля и размера испанская глиняная плитка может весить от 8 до 15 фунтов на квадратный фут. Отчасти это хорошо, так как чем тяжелее материал, тем труднее его оторвать от крыши. Однако это имеет тенденцию быть более отрицательным, потому что добавленный вес создает большую нагрузку на конструкцию здания.Вот почему так важно убедиться, что каркас здания может выдержать дополнительный вес, а ваш настил крыши достаточно прочен, чтобы выдержать крышу.

Строгие требования к уклону — Для того, чтобы испанская глиняная плитка могла адекватно отводить воду, абсолютный минимальный уклон составляет 2,5 / 12. Для скатной крыши от 2,5 / 12 до 4/12 рекомендуется использовать два слоя стяжки, чтобы вода не просачивалась. Для уклонов 4/12 и выше, считающихся крутыми для глиняной плитки, необходим только один слой стяжки.

Ограниченные варианты цвета — Испанская плитка чаще всего известна своим красновато-оранжевым цветом, она сделана из глины или терракоты. Хотя красный / оранжевый цвет подходит для некоторых архитектурных образов, он подходит не для каждого здания или домовладельца, что может быть, а может и не быть недостатком. Однако по запросу доступны специальные цвета, включая синий, зеленый, черный или белый, но вам придется заплатить более высокую цену за плитку с покрытием. Однако, если вам нужны цвета, доступные для металлической кровли, у вас есть возможность выбрать металлическую черепицу, которая выглядит так же, как испанская глиняная черепица.

Металлическая кровля со стоячим фальцем — характеристики, преимущества и недостатки

Металл в качестве кровельного материала использовался веками и восходит к III веку до нашей эры. в Шри-Ланке. Использование металлических кровель, обычно свинцовых или медных, приобрело известность в 17 веке и, в конечном итоге, распространилось в Соединенных Штатах в начале 1800-х годов. Со временем в качестве подходящих вариантов металлической кровли были добавлены железо, сталь, алюминий и цинк. Сегодня по всей стране используются различные стили металлической кровли, поскольку металлическая кровля является одним из лучших вариантов для жилых, коммерческих, архитектурных и строительных объектов.

Преимущества металлических кровель

Долговечность — Металлические крыши могут прослужить десятилетия, и большинство производителей обещают срок службы 40+ лет для большинства крыш Galvalume и алюминиевых крыш. Это особенно верно, если он правильно установлен и должным образом обслуживается в течение многих лет. С другой стороны, некоторые металлические материалы, такие как медь и цинк, прослужили 100 и более лет.

Легкий — Металлическая кровля — более легкий материал, чем большинство других типов крыш, но более чем в пять раз легче глиняной испанской черепичной крыши.Для справки, крыша Galvalume (стальная) 24 калибра весит от 1 до 1,5 фунтов на квадратный фут. Или алюминиевая крыша 0,032 весит менее 0,5 фунта на квадратный фут.

Прочность — По сравнению с различными материалами, такими как дерево, глина, пластик или стекло, металл выделяется как самый прочный и наиболее устойчивый к проколам, разрушению и разрушению. Это может пригодиться по-разному, особенно если крыша подвержена:

• Сильным ветрам — смерчам, ураганам, пыльным бурям и т. Д.
• Падающий мусор — палки, ветки, листья и т. Д.
• Дождь и ветер, вызванный ветром
• Снег, лед и град
• Плесень и грибок
• Грызуны и другие вредители

Низкий склон — Металл Кровля менее строгая, когда речь идет о минимальных требованиях к уклону, но все же зависит от того, какой тип профиля используется. Например, системы защелкивания следует устанавливать только на крышах с уклоном 3/12 и выше, если иное не одобрено производителем.С другой стороны, металлические кровельные системы с механическим швом с двойным замком подходят для применения на низких уклонах:

Подходит для вторичной переработки — Металлическая кровля подлежит 100% вторичной переработке, поэтому любые неиспользованные / старые панели, отрывной металл и оставшиеся обрезки могут быть переработаны для использования в будущих продуктах. Кроме того, некоторые рулоны и листы, используемые для изготовления металлических кровельных панелей, могут уже содержать ранее переработанные металлы. Для справки, металлические кровельные материалы могут быть переработаны либо до, либо после потребителя:

• Вторичные материалы до потребителя — Металлолом, полученный на этапе производства, который был переработан для использования в будущем.
• Вторичные материалы после потребителя — Излишки материалов, которые уже использовались потребителем в определенный момент времени и были переработаны для повторного использования.

Низкие эксплуатационные расходы — По сравнению с другими типами крыш, требуемое обслуживание металлической крыши, как правило, минимально, особенно если крыша была установлена ​​правильно. При этом не следует упускать из виду выполнение технического обслуживания металлической крыши, поскольку это может привести к поломке или поломке системы, если проблема возникнет без вашего ведома.Для металлической крыши очистку и техническое обслуживание на уровне поверхности следует проводить примерно каждые 18 месяцев, а углубленное техническое обслуживание конструкции примерно раз в два года (обычно выполняется обученным специалистом).

Неограниченный выбор цвета — Поскольку металлические кровельные листы и рулоны покрываются системами окраски от известных производителей, таких как Sherwin-Williams, металлические крыши могут быть любого цвета. Если вам нужен нейтральный земляной тон, яркий или яркий цвет или даже текстурированная / металлическая отделка, производители могут заказать любой цвет (за дополнительную плату).Кроме того, системы окраски, используемые в металлических кровлях, проходят испытания в реальных условиях на открытом воздухе, чтобы гарантировать, что они прослужат десятилетия, поэтому на многие металлические крыши предоставляются гарантии на покраску.

Экономия энергии на холодной кровле — Доступность холодной металлической кровли, определяемой как окрашенные или покрытые металлические изделия, которые отражают солнечную энергию для рассеивания тепла, помогает уменьшить тепло, передаваемое в здание или дом. По данным Green Building Alliance, это может привести к общей экономии энергии на охлаждение от 7% до 15%.

Высокая огнестойкость — Металлическая кровля, как правило, огнестойкая и негорючая, что делает ее наиболее устойчивой к возгоранию. Это важно в регионах, подверженных лесным пожарам, потому что, если горячий пепел / угольки упадут на поверхность металлической крыши, они имеют самый высокий потенциал НЕ загореться.

Недостатки металлической кровли

Стоимость от средней до высокой, но дешевле испанской черепицы — Как и испанская черепица, металлическая кровля не считается «бюджетным» кровельным материалом.Цена на металлическую крышу колеблется в зависимости от того, где вы живете, от выбранного профиля, цвета и целого ряда других факторов. При этом, в среднем, стоимость системы металлической кровли со стоячим фальцем колеблется от 7 до 12 долларов за квадратный фут. Таким образом, хотя стоимость металлической крыши дороже, чем черепица, металлическая кровля со стоячим фальцем на самом деле дешевле испанской глиняной черепичной крыши.

Требуются квалифицированные монтажники — Опытные, квалифицированные и знающие монтажники металлической кровли являются важным компонентом обеспечения того, чтобы металлическая крыша соответствовала высоким стандартам.Однако, поскольку металлическая кровля требует более тонких навыков и внимания к деталям, монтажников, способных правильно установить металлическую кровлю, значительно меньше. Вот почему так важно провести исследование и провести комплексную экспертизу, чтобы найти для вас лучшего подрядчика по изготовлению металлических кровель.

Ограничения в пределах ТСЖ и муниципалитетов — Существуют общины, ассоциации домовладельцев (ТСЖ) и исторические районы, в которых нельзя устанавливать металлическую кровлю на объектах, находящихся под их юрисдикцией.В местах, где это запрещено, металлическая кровля считается слишком «промышленной» или противоречит общему виду района.

Масляная банка — Масляная консервная банка является неотъемлемой характеристикой тонкостенных холоднокатаных плоских металлических изделий и описывается как воспринимаемая волнистость на широких плоских частях металлических панелей. Хотя консервирование масел — это только эстетическая проблема и не повлияет на целостность кровельной системы, некоторые владельцы домов и недвижимости считают это неприглядным. К счастью, есть способы снизить вероятность консервирования масла.

Что следует учитывать перед покупкой металлической кровли по сравнению с испанской черепицей

Бюджет

И металлическая кровля, и испанская глиняная черепица являются кровельными материалами премиум-класса. Но даже в этом случае разница в цене есть, так как фальцовая металлическая кровля обойдется дешевле. Если у вас ограниченный бюджет, вы можете выбрать металлическую крышу. Но если вы оказались в ситуации, когда вы можете потратиться на более дорогую крышу, испанская черепица может вам подойти.

Местоположение и окружающая среда

Испанская плитка имеет различные местоположения по всей стране, где она более распространена из-за архитектурной темы региона.Например, вы не найдете много крыш из испанской черепицы в Нью-Йорке или Колорадо. Но если вы поедете в Калифорнию или Флориду, вы увидите всю испанскую плитку. С другой стороны, металлическая кровля распространена в большинстве районов США, особенно в горных и прибрежных районах.

Металлические и черепичные крыши хорошо работают в опасных погодных условиях, поскольку и те, и другие часто спроектированы в соответствии со стандартами испытаний на подъем и проникновение воды. Если у вас есть вопросы о конкретных требованиях к тестированию в вашем регионе, обратитесь за помощью к производителю продукта.

Ваше здание / недвижимость

• Наклон — Испанская черепица и металлическая кровля не подходят для плоских крыш, но для испанской глиняной черепицы существуют более строгие требования к уклону. Если у вас уклон крыши 3/12, можно установить почти любой тип / профиль металлической кровли. Вы также можете установить испанскую черепичную крышу на 3/12, но для этого потребуется два слоя подстилки, что приведет к увеличению стоимости.
• Опорная конструкция — Испанская глиняная черепица будет давить на каркас вашего здания и опорную конструкцию, потому что она почти в 6-10 раз тяжелее металлической кровли.Перед покупкой необходимо знать, что могут выдержать ваши стены и каркас.
• Теплопередача — В более теплом климате теплопередача всегда вызывает беспокойство. К счастью, и металлическая кровля (в частности, холодная металлическая кровля), и испанская черепица обладают свойствами, которые помогают уменьшить количество тепла, передаваемого в здание.
• ТСЖ и муниципалитеты — Если вы живете в районе, где у вас есть ТСЖ или другая муниципальная группа, вам следует убедиться, что выбранный вами кровельный материал разрешен.

Ваш стиль

Когда вы выбираете между металлической кровлей и испанской черепицей, полезно знать, какой стиль вы выберете. Эти два материала выглядят по-разному; металлическая кровля имеет тенденцию быть немного более современной и гладкой, тогда как испанская черепица более традиционна и проста. Кроме того, металлическая кровля выпускается в большем количестве цветовых вариантов, потому что она окрашена, что дает вам больше возможностей выбрать цвет крыши, который соответствует вашим представлениям.

Последние мысли о металлической кровле vs.Испанская черепица

При выборе между металлической кровлей и испанской глиняной черепицей следует учитывать множество факторов.

К счастью, оба материала являются отличными вариантами крыши. А если вы ознакомитесь с преимуществами, недостатками и особенностями покупки, описанными выше, у вас будет больше возможностей сделать правильный выбор.

В качестве отправной точки задайте себе следующие вопросы:

• Сколько денег я могу потратить на крышу?
• Есть ли у меня опытные и квалифицированные подрядчики, которые устанавливают эти материалы?
• Какой кровельный материал пользуется популярностью в других зданиях или домах вокруг меня?
• Какие цвета будут хорошо смотреться на моей крыше? Какие цвета нравятся лично мне?
• Ограничивает ли мое ТСЖ разные типы кровли?
• Будет ли моя строительная конструкция выдерживать более тяжелую кровельную систему?

Обладая более чем 20-летним опытом производства металлических кровельных изделий, компания Sheffield Metals знает, что не всегда легко принять самостоятельное решение.Независимо от того, хотите ли вы купить металлическую крышу со стоячим фальцем, крышу из испанской черепицы, черепичную крышу или что-то еще, мы здесь, чтобы убедиться, что вы чувствуете себя уверенно, выбирая крышу, которая наилучшим образом соответствует вашим индивидуальным потребностям.

Чтобы узнать больше или задать нам свои вопросы по выбору новой кровли, свяжитесь с нами сегодня, чтобы поговорить с одним из наших опытных специалистов по металлической кровле.

Как очистить черепичную крышу

Крыши — это наша первая линия защиты от непогоды, включая дождь, снег, солнце и жару.Таким образом, кровля всегда должна быть в отличном состоянии. Бетонные, синтетические и металлочерепичные крыши рассчитаны на срок службы около 50 лет, в то время как глиняная черепица может прослужить до 100 лет. Однако естественный износ из-за воздействия окружающей среды может сократить срок службы этих крыш.

Регулярная уборка — один из способов обеспечить хорошее состояние вашей крыши. К другим преимуществам регулярной чистки крыши относятся:

Эстетическая ценность — Со временем накапливаются мох, пятна и плесень, нарушая общий внешний вид дома.Регулярная уборка сохранит вашу крышу чистой, новой и привлекательной.

• Раннее обнаружение повреждений — Незначительные повреждения крыши могут привести к более серьезным проблемам, таким как протечки, сквозняк, плесень и споры плесени. Ремонт этих проблем требует денег. Регулярная чистка может выявить мелкие повреждения на ранней стадии, но еще до того, как будут нанесены дальнейшие повреждения.
• Увеличивает долговечность крыши — У вас также есть возможность и возможность повторно запечатать, загрунтовать и перекрасить плитку после очистки.Это предотвратит попадание грязи и мха на плитку.

Инструменты и предметы первой необходимости для очистки черепичной крыши

Профессиональный уборщик кровли будет иметь все оборудование и инструменты, необходимые для очистки вашей крыши. Но если вы предпочитаете делать уборку самостоятельно, вам понадобятся следующие инструменты и другие предметы первой необходимости, чтобы выполнять эту работу должным образом.

1. Мойка высокого давления — Мойка высокого давления необходима при очистке черепичной крыши.У вас также должны быть рекомендованные насадки, подходящие для вашего типа плитки. Бетонная и глиняная плитка имеет мелкие поры, которые можно очистить только вручную щеткой или с помощью мойки высокого давления. От 1200 до 1500 фунтов на квадратный дюйм достаточно для удаления грязи и пятен без разрушения поверхности.

2. Лестница — Иметь прочную лестницу с упорами для ног.

3. Фанера — вы будете использовать фанеру для распределения вашего веса. Плитка хрупкая и легко треснет под весовым давлением.Лучше обработать пеной изнанку фанеры, чтобы уменьшить давление.

4. Чистящие средства — Химические и другие чистящие средства способствуют эффективному процессу очистки кровли. Профессиональные чистильщики крыш используют и рекомендуют продукты на основе гидроксида натрия. Они безопаснее, экологичнее и столь же эффективны как обезжириватели. Раствор хлора и воды также является эффективным вариантом очистки, который также дешевле.

5. Грунтовки, герметики и краски — Очистка может привести к эрозии и отслаиванию покрытия плитки и краски.Недавно очищенная плитка склонна к загрязнению, влаге и повреждениям. Повторно покройте уплотнение и покрасьте, чтобы защитить плитку от грязи и нашествия мха.

6. Запасная черепица — Очистка крыши также хорошее время для ремонта мелких повреждений. Замените плитку с трещинами и непокрытой во время чистки. Также существует вероятность того, что вы можете непреднамеренно повредить черепицу, идя по крыше.

7. Чистые и сухие тканевые коврики . Это будет использовано при полировке крыши, чтобы удалить высолы.

Важные правила техники безопасности, которые необходимо соблюдать при очистке черепичной крыши

Очистка крыш — опасная работа, поэтому лучше поручить это профессионалам. Однако, соблюдая достаточные меры предосторожности и безопасности, вы можете безопасно и успешно очистить собственную крышу. Вот несколько основных советов по безопасности, которые следует помнить при чистке крыш:

• Используйте обувь с хорошим сцеплением. Мокрая, замшелая и мыльная плитка скользкая. Обувь с хорошим сцеплением обеспечит дополнительную фиксацию и баланс при нахождении на крыше.
• Наступите на нижнюю часть плитки. Если вы должны наступить прямо на плитку, поместите опору в нижнюю часть или ту часть, которая поддерживается снизу.
• Распределите свой вес. Используйте дорожку, чтобы распределить вес и уменьшить давление на плитки. Лучше всего набить изнанку фанеры поролоном.
• Оставайтесь на сухих участках. По возможности стойте на сухих участках. Планируйте свою работу так, чтобы вы стояли на сухих участках крыши.
• Встаньте на ровную поверхность. Выберите самые плоские части крыши, чтобы стоять на них. Это безопаснее для вас, и ваш вес распределяется более широко.
• Защитите свои растения. Некоторые чистящие средства агрессивны для растений. Перед тем, как приступить к очистке крыши, защитите растения, которые пострадают от стоков и чрезмерного распыления. Если вы используете хлор и другие сильнодействующие вещества, накройте растения под карнизом или линией крыши пластиком. Вы можете просто смочить растения заранее, используя мягкие чистящие растворы.
• Секция крыши. Разделите крышу на секции и очищайте одну секцию за раз. Вы также можете работать над другими секциями, ожидая, пока высохнет другая часть крыши. Этот процесс позволит вам сконцентрироваться на различных потребностях в уборке, а также оставит вам сухие участки, на которых можно стоять.
• Отшлифуйте плитки. Вымытая и очищенная плитка по мере высыхания приобретает беловатое и тусклое меловое покрытие, называемое высолами. Это вызвано реакцией плитки на чистящие средства.У него не будет неприятных эффектов с плиткой, но он приглушит блеск. Отполируйте полностью высохшую крышу, чтобы удалить высолы.

• Максимально используйте лестницу. Если вы можете очистить крышу, стоя на надежной лестнице, сделайте это. Также используйте лестницу при чистке желобов.
• Одевайтесь соответственно . Платье для максимального комфорта и прикрытия. Помните, вы долго будете находиться под прямыми лучами солнца. Избегайте одежды с клапанами и удлинителями, которые будут затруднять ваши движения.Удалите надоедливые украшения, такие как браслеты и длинные ожерелья.

Основные действия по очистке черепичной крыши

Очистить черепичную крышу легко. Если у вас есть подходящие инструменты и материалы, это может быть даже весело. Вот основные шаги по очистке черепичной крыши:

1. Initial Power Wash — Промойте поверхность крыши с помощью мойки высокого давления. Используйте воду для удаления видимой грязи и мусора, включая листья, мертвых насекомых и ветки.Работаем от конька до желоба. Дайте крыше полностью высохнуть.

2. Химическая обработка — Настройте мойку высокого давления на пониженное давление и распыляйте чистящий раствор на сухую крышу. Это позволит химическому веществу проникнуть в поры плитки. Дайте постоять несколько минут или до высыхания, чтобы химикаты подействовали.

3. Rinse Off — В зависимости от используемого химического вещества, а также от степени накопления мха и пятен, которые необходимо удалить, смывка может быть самым трудоемким шагом при очистке черепичных крыш.Сильно надавив, стремитесь к тому, чтобы удалить грязь и пятна. Работайте сверху вниз от крыши.

4. Очистка водостоков — После тщательной ополаскивания крыши вы можете теперь направить свои усилия на очистку водостоков. Удалите скопившуюся грязь и мусор и проверьте на предмет повреждений.

5. Полировка и осмотр — Отшлифуйте полностью высохшую крышу и одновременно проверьте на наличие повреждений.

6. Ремонт — Заменить треснувшие, сломанные и поврежденные плитки.

7. Повторная окраска и перекраска — Убедившись, что у вас теперь чистая и неповрежденная крыша, прогрунтуйте и повторно нанесите герметик, чтобы защитить ее от элементов. Вы также можете перекрасить крышу для более яркой отделки.

Является ли глиняная черепица зеленым выбором?

Компании во всех сферах строительной отрасли переходят на «зеленый», и кровля не исключение. Доступно множество вариантов, от металла до термопласта, но если вам нужна стильная крыша, которая действительно выделяется, вы можете подумать о глиняной черепице.

Глиняная плитка приносит очки за зеленые здания по нескольким направлениям: она отражающая, вентилируемая и фактически сделана из земли. Что может быть более пригодным для вторичной переработки?

Кроме того, поскольку глиняная черепица может служить до 100 лет, вам, вероятно, не придется долго ремонтировать крышу.

Фактически, один производитель глиняной плитки, Ludowici, предлагает 75-летнюю гарантию, что не является необычным для этого материала. Компания утверждает, что 95 процентов материалов, используемых при строительстве плитки, перерабатываются, и что они сделаны из земли и воды — все натуральные материалы.

Изогнутая форма черепицы обеспечивает превосходную вентиляцию, так что летом не остается горячего воздуха между материалом и крышей. Кроме того, поскольку они тяжелые, они помогают утеплять дом круглый год.

Глиняная черепица хорошо зарекомендовала себя по сложной рейтинговой системе, которую Совет по рейтингам классных крыш (CRRC), независимая рейтинговая группа, использует для оценки того, насколько холоден кровельный материал. Материалы оцениваются на основе того, сколько солнечного света они могут отражать обратно в атмосферу и насколько хорошо они излучают тепло, которое они поглощают.Эти факторы переводятся в значения для коэффициента отражения солнечного света и теплового излучения, которые помогают создать рейтинг.

Материал по-прежнему может считаться отличным выбором, даже если он имеет низкий коэффициент теплового излучения. Если он отбрасывает много солнечного света в сторону от здания, он по-прежнему хорошо работает. Однако, согласно CRRC, глиняные плитки, как правило, имеют очень высокий рейтинг теплового излучения. Это означает, что даже если свет не отражается от черепицы, они, как правило, очень хорошо отводят тепло, что делает их выбором для зеленой кровли.

Чтобы узнать больше о кровельных материалах и экологичных строительных материалах, воспользуйтесь ссылками на следующей странице.

Синонимы и антонимы к слову черепичная крыша

synonym.com

• antonym.com


• Слово дня:
  задворки

• Популярные запросы 🔥

  творческий

  отрицательное влияние

  эстетический

  белый человек

  вызов

  определять

  заводной

  туда и сюда

  более вероятно

  потенциал

  фокус

  все знают

  помощь

  душевное здоровье

  гуджарати

  обнаруживать

  сплоченность

  решение

  ответный удар

  антоним

  нестандартное мышление

  глубокое понимание

  доступность

  помощь

  в первый раз

  важный

  интерактивный

  гомофобный

  специализироваться

  технология

  наносить удар

  хорошо

  оракул

  невидимый

  центр

  мантра

1.черепичная крыша

существительное.

А

крыша

сделал

из

уволенный

глина

плитки.

Синонимы

плитка

крыша

Антонимы

раскрыть

Избранные игры

2.крыша

существительное.
(Ruːf, rʊf)

А

защитный

покрытие

что

охватывает

или же

формы

в

вершина

из

а

строительство.

Синонимы

двускатная крыша

седло

строительство

люк на крыше

кровля

черепичная крыша

соломенная крыша

защита

бордюрная крыша

двускатная крыша

купол

защитное покрытие

двускатная крыша

здание

солнечная крыша

шиферная крыша

шатровая крыша

карниз

защитное покрытие

козырек крыши

шатровая крыша

сейф

солома

Антонимы

разборка

бездействие

незащищенность

непонятный

оставаться на месте

Этимология

крыша (английский)

rof (среднеанглийский (1100-1500))

hrof (древнеанглийский (ок.450-1100))

3. крыша

существительное.
(Ruːf, rʊf)

Защитный

покрытие

на

вершина

из

а

мотор

транспортное средство.

Синонимы

капюшон

Charabanc

тренер

омнибус

автомобиль

защита

легковой автомобиль

защитное покрытие

автобус

машина

машина

джитни

автобус

грузовик

авто

автомобиль

автобус

двухэтажный

моторный грузовик

защитное покрытие

автобус

Антонимы

эвфемизм

Добавлять

ходить

разоблачать

артефакт

Этимология

крыша (английский)

rof (среднеанглийский (1100-1500))

hrof (древнеанглийский (ок.450-1100))

4. крыша

глагол.
(Ruːf, rʊf)

Предоставлять

а

строительство

с участием

а

крыша;

покрытие

а

строительство

с участием

а

крыша.

Синонимы

шифер

галька

покрытие

солома

Антонимы

раскрыть

неумелость

природный объект

раскрыть

раскапывать

Этимология

крыша (английский)

rof (среднеанглийский (1100-1500))

hrof (древнеанглийский (ок.450-1100))

5. плитка

существительное.
(ˈTaɪl)

А

плоский

тонкий

прямоугольный

плита

(в виде

из

уволенный

глина

или же

резинка

или же

линолеум)

использовал

к

покрытие

поверхности.

Синонимы

черепичная крыша

тессера

плита

Антонимы

разбирать

разъединяться

чернить

белый

Этимология

плитка (английский)

тигеле (древнеанглийский (ок.450-1100))

6. крыша

существительное.
(Ruːf, rʊf)

An

верхний

предел

на

какие

является

разрешается.

Синонимы

контроль

шапка

стеклянный потолок

потолок

Антонимы

раздеваться

исключать

возникать

показывать

не дотянуть до

Этимология

крыша (английский)

rof (среднеанглийский (1100-1500))

hrof (древнеанглийский (ок.450-1100))

7. плитка

существительное.
(ˈTaɪl)

Игра

оборудование

состоящий

из

а

плоский

тонкий

кусок

отмечен

с участием

символы

а также

использовал

в

доска

игры

нравиться

Маджонг,

Эрудит,

и т.п..

Синонимы

кусок

человек

Антонимы

перерыв

женщина

малолетний

Этимология

плитка (английский)

тигеле (древнеанглийский (ок.450-1100))

8. крыша

существительное.
(Ruːf, rʊf)

В

внутренний

вершина

поверхность

из

а

покрытый

область

или же

пустой

космос.

Синонимы

покрытие

пещера

натуральное покрытие

покрытие

Антонимы

снять ограничения

бессилие

несдержанность

невоздержанность

недисциплинированность

Этимология

крыша (английский)

rof (среднеанглийский (1100-1500))

hrof (древнеанглийский (ок.450-1100))

9. плитка

существительное.
(ˈTaɪl)

А

тонкий

плоский

плита

из

уволенный

глина

использовал

для

кровельные работы.

Синонимы

кровельный материал

коньковая плитка

пантиль

кровельная черепица

глина

шатровая плитка

бедра плитка

Антонимы

женский

гражданское лицо

волонтер

призывник

разоблачать

Этимология

плитка (английский)

тигеле (древнеанглийский (ок.450-1100))

10. плитка

глагол.
(ˈTaɪl)

Покрытие

с участием

плитки.

Синонимы

мозаика

покрытие

Антонимы

раскрыть

артефакт

раздеваться

Этимология

плитка (английский)

тигеле (древнеанглийский (ок.450-1100))

Популярные запросы 🔥

творческий

отрицательное влияние

эстетический

белый человек

вызов

определять

заводной

туда и сюда

более вероятно

потенциал

фокус

все знают

помощь

душевное здоровье

гуджарати

обнаруживать

сплоченность

решение

ответный удар

антоним

нестандартное мышление

глубокое понимание

доступность

помощь

в первый раз

важный

интерактивный

гомофобный

специализироваться

технология

наносить удар

хорошо

оракул

невидимый

центр

мантра

×

• Условия эксплуатации
• Политика конфиденциальности
• Политика авторских прав
• Отказ от ответственности
• CA не продавать мою личную информацию

(PDF) ПОВРЕЖДЕНИЕ ПЛИТКИ КРОВЛИ

P 9.2 ПОВРЕЖДЕНИЕ ПЛИТКИ КРОВЛИ

Тимоти П. Маршал *, Ричард Ф. Херцог, Скотт Дж. Моррисон и Стивен Р. Смит

Haag Engineering Co.

Даллас, Техас

1. ВВЕДЕНИЕ

Кровельная черепица — это особенно популярен на юге

США из-за его устойчивости к огню, теплу и влаге, как

, а также его долгому сроку службы. Первые глиняные черепицы

были произведены в Азии, а затем в Европе несколько

тысяч лет назад.Хобсон (2001) указал, что первые

глиняных плиток, произведенных в США, были в 1650 году в

верховьях долины реки Гудзон. Бетонная черепица

появилась в Германии примерно в 1848 году, а коммерческое производство

началось вскоре после этого в Баварии.

Однако за последние двадцать лет были разработаны десятки новых изделий из плитки

, состоящих из легкого бетона

и древесно-волокнистого цемента. Многие из

этих новых продуктов показали плохие результаты, когда

подверглись воздействию погодных условий в течение короткого периода времени.

Повреждение плитки влагой вызвало отслаивание поверхности,

расслоение, эрозию и точечную коррозию, и это всего лишь несколько проблем

. Когда случается град, повреждение

Инспекторы, незнакомые с этими продуктами, могут

ошибочно сделать вывод, что определенные аномалии с кровельной черепицей

были вызваны градом.

Мы провели исследование различных видов черепицы

, чтобы задокументировать последствия града.Ледяной шар

были проведены испытания на удар по разным видам черепицы

и сравнивались с нашими полевыми наблюдениями из

тысяч проверок крыш за последние двадцать

лет. В этой статье мы суммируем характеристики

повреждений, вызванных градом, для различных кровельных плит

и отличим их от условий, которые возникают при производстве, установке черепицы и / или

атмосферных воздействиях.

2.ИСПЫТАНИЕ НА УДАР

ЛЕДЯНЫМ ШАРОМ

Лори (1960) был одним из первых, кто провел испытания на удар ледяным шаром

кровельной черепицы. Он произвел сферические

и кубические ледяные камни диаметром 2,5 дюйма (5,1 см)

и запустил их со сжатым воздухом с помощью модифицированного гранатомета

. Он испытал на удар бетон

и глиняную черепицу среди других видов кровельной продукции.

Гринфельд (1969) провел серию испытаний на удар ледяным шаром

различных кровельных материалов с использованием имеющегося в продаже пистолета для сжатого воздуха

.Ледяные шарики

с шагом 1/4 дюйма (0,6 см) были изготовлены из форм

диаметром от 1 дюйма (2,5 см) до 3 дюймов (7,6 см).

Среди испытанных кровельных материалов были асбест —

,

цементная черепица и красная глиняная черепица. Он определил разрушение

как трещину в материале и смог повредить асбестоцементные плитки толщиной 1/8

дюйма (0,3 см) с помощью ледяных шариков 1,5 дюйма (3,8

см) и расколоть неподдерживаемые участки на глине. плитки

с 1.Ледяные шары диаметром 75 дюймов (4,5 см).

____________________________________________

* Адрес автора для переписки: Тимоти П. Маршалл,

2455 McIver Ln., Carrollton, TX 75006. Электронная почта:

[email protected]

Кунц (1992) провел испытания на удар ледяного шара на

различные бетонные плитки с использованием пневматического пистолета

, аналогичного Greenfeld. Он обнаружил, что все протестированные плитки

показали довольно высокую степень ударопрочности.

Разрушения материала не произошло даже при движении ледяных шаров размером 2,5 дюйма

(6,4 см) со скоростью около 80 миль в час (36 м / с).

Однако он смог разбить плитки, когда

увеличил скорость ледяных шаров до 89 миль в час (40

м / с-1). Он обнаружил, что плоские бетонные плитки на

более устойчивы к ударам, чем S-образные плитки.

Фирма авторов провела многочисленные испытания на удар ледяным шаром

различных бетонных плиток, начиная с

1992.Для этого исследования

были проведены дополнительные испытания на удар. Наша фирма разработала механическое устройство

, получившее название IBL-7 (Ice Ball Launcher — 7-го поколения)

, которое запускало ледяные шары по трассе с использованием нескольких лент из латексных трубок

(Рисунок 1). НКТ обеспечивал постоянство скорости запуска

, а гусеница направляла

каждого ледяного шара в желаемую целевую точку. Это было улучшением на

по сравнению с пневматическими пушками, использовавшимися в более ранних испытаниях

, поскольку было трудно контролировать скорость запуска ледяных шаров

с помощью сжатого воздуха.

Ледяной шар был помещен в пластиковый держатель, который удерживал

мяч на месте, пока он ускорялся вперед. Держатель

был остановлен в конце дорожки, позволяя ледяному мячу

продолжать движение вперед. Желаемые скорости ледяного шара

были получены путем контроля натяжения латексной трубки

. Скорость ледяных шаров составляла

, измеренная хронографом, установленным на треноге на конце

пусковой установки.Скорости запуска цели

показаны в таблице 1. Обычно ледяные шары были

, полученные замораживанием водопроводной воды в формах, и они были на

тверже и плотнее, чем природный град (рис. 2).

Рисунок 1. Устройство для запуска ледяных шаров (ИБЛ-7) со световыми датчиками

(хронограф), разработанное для испытаний на удар.

ВЫБОР ОБОРУДОВАНИЯ ЖИЛОЙ КРЫШИ ДЛЯ ПЛИТКИ

* Установка креплений на S-черепичной крыше

Второй в серии: Навесное оборудование для черепичной крыши

В прошлом месяце я поделился главными выводами процесса оценки, которым руководил, когда отвечал за проверку и утверждение монтажного оборудования для одного из крупнейших национальных интеграторов солнечной энергии.В этой статье я поделился ключевыми особенностями, которые имеют большое значение при выборе креплений для крыш из композиционной черепицы. В этой статье я поделюсь своими рекомендациями по креплению черепичной крыши.

Крепления для черепичных крыш

Существует три основных категории солнечных элементов кровли для черепичных крыш — стойки, крючки для плитки и заменители плитки. Важно понимать каждую категорию, чтобы выбрать лучшее приложение для вашего проекта.

Стойки и шпильки с резьбой

Стойки для черепицы относятся к раннему поколению креплений для черепичной крыши.Основание крепится к фермам или стропилам шпунтовыми болтами. Столб проходит вверх от основания через плитку, где он прикреплен к направляющей, обычно с помощью L-образной ножки. Стойки обеспечивают достаточную прочность и пролеты, но процесс установки занимает много времени и требует вырезания или шлифования больших отверстий в плитке. Это может сломать или потрескать плитку и создать облака бетонной пыли. Помимо беспорядка, создаваемого пылью, высокое содержание кремнезема представляет опасность для здоровья. Фактически, новые правила OSHA требуют процедур по борьбе с пылью.Это снижает риск, но еще больше усложняет процесс установки. Я рекомендую ограничить использование черепичных стоек уникальными приложениями, которые не могут быть решены с помощью других типов креплений на крышу.

Крепления для плитки с резьбовыми шпильками не требуют беспорядочной шлифовки или резки плитки, хотя они все равно требуют сверления отверстия в плитке. По моему опыту, крепления для плитки на шпильках — это по своей сути слабая конструкция. С этой целью я вообще не рекомендую использовать этот стиль крепления. Вместо этого выберите крючки для плитки или сменные крепления для плитки.

Крючки для плитки

Крючки для черепицы — самый распространенный тип крепления черепичной крыши. Как правило, они являются наиболее экономичным решением для монтажа плитки. У них нет силы замены плитки, но в более легких условиях нагрузки качественный крюк для плитки все же может обеспечить большие пролеты. Обычно они совместимы только с рельсовыми стеллажами (не совместимы со стеллажами без рельсов). Основание крепится к стропилам или фермам с помощью стопорных болтов, а рычаг выступает из-под плитки, где он поддерживает монтажную рейку.Расстояние, которое проходит рычаг от основания до точки крепления рельса, создает консоль, которая подвергает компоненты высоким нагрузкам. Поэтому важно установить качественный, высокопрочный крючок.

* Основные компоненты крюка для плитки

Некоторые крючки для плитки предназначены для одной конкретной плитки, в то время как другие «универсальные» крючки подходят для различных профилей плитки. Вот на что обращать внимание при выборе универсального крючка для плитки:

• Прежде всего, рычаг крюка должен быть спроектирован так, чтобы выдерживать нагрузку на массив с минимальным отклонением.Если рычаг отклонится достаточно далеко, он уперется в черепицу и повредит ее. Простое практическое правило — искать руки не только из плоской штампованной стали.
• Опорная плита должна иметь возможность регулировки восток-запад, чтобы она могла простираться от стропил до места выхода крюка из плитки.
• Рычаг должен иметь возможность вертикальной регулировки, чтобы компенсировать разницу в толщине плитки и креплении без реек.
• Установка не должна требовать шлифовки или надрезания общих профилей и плитки.бренды и профили. Здесь важными факторами являются регулируемость, толщина рычага, общий размер и использование материалов, которые могут обеспечить необходимую прочность при минимальной толщине.

Замена плитки

Tile Replacements — более прочная альтернатива крючкам для плитки. Когда пролеты крюка для плитки ограничены условиями нагрузки, Tile Replacements может надежно доставить полные 6 футов пролета и совместимы с безрельсовыми стеллажными системами. Сменные крепления для плитки, как правило, стоят больше, чем крючки для плитки или стойки, поэтому имейте это в виду, выбирая замену плитки для более широких пролетов, поскольку это не обязательно может сэкономить деньги.Сложите затраты на рабочую силу и материалы для обоих подходов и сравните.

* Ключевые компоненты крепления для замены плитки

Основание крепится к стропилам или фермам шпунтовыми болтами. Прямоугольный профиль, известный как «подступенок», простирается вверх от основания до гидроизоляции, форма и цвет которого соответствуют плитке. Закрутите болты через оклад в основание. Эти крепления могут быть более сложными в установке, поэтому важно выбрать тот, который обеспечит простую установку.

Вот на что обращать внимание при выборе замены плитки:

Регулировка восток-запад

Во время установки необходимо совместить стояк и отверстие для гидроизоляции. Как правило, существует три различных подхода к информированию о товарах, которые в настоящее время представлены на рынке:

1. Первый подход включает стояк в фиксированном положении на основании. Это требует утомительного ручного процесса, чтобы выбрать правильное отверстие для лага в основании, которое выравнивает стояк с отверстием для гидроизоляции.
2. Второй подход имеет фиксированное основание, но без отверстия в окладе. Чтобы воспользоваться этим подходом, вы устанавливаете планку, определяете, где резьбовая шпилька в основании соприкасается с задней частью планки, а затем ударяете молотком, чтобы пробить шпильку через планку. Этот способ лучше, чем первый вариант, но он создает возможность ошибок, таких как выбивание отверстия в неправильном месте или деформация оклада. К тому же это все равно занимает больше времени, чем третий вариант.
3. Третий вариант — стояк с регулируемым положением. Эта конфигурация, уникальная для Unirac Tile Replacement, значительно упрощает и ускоряет выравнивание. Сначала закрепите основание ламелями, поместите оклад на болт подступенка, затем вставьте оклад в окружающие плитки. Подступенка проследит за миганием и задвинется на место.

Регулировка по вертикали

Расстояние между настилом крыши и черепицей варьируется в зависимости от профиля черепицы и способа крепления e.грамм. дощатый или без обрешетки. Большинство брендов в этой категории имеют фиксированную высоту, предлагая три разных основания с постоянными подступенками или одно основание с тремя разными присоединяемыми к месту подступенками.

Много раз мне приходилось смешивать и сочетать основания, чтобы получить правильную высоту для плиток с нечетными шарами, например, используя основу из W-плитки на очень толстой плоской плитке. Обычно проблема не обнаруживается, пока мы не начнем установку, поэтому нам приходилось тратить время на возвращение на склад, чтобы получить другую базу. Крепление переменной высоты позволило бы нам регулировать и продолжать установку, сэкономив время и нервы, но в то время их не было на рынке.

Наличие нескольких креплений фиксированной высоты означало три разных основания, три профиля для гидроизоляции (плюс болты и крепеж). Все эти компоненты еще больше усложняют процесс доставки на склад, погрузки в грузовик и установки.

В наши дни доступны подступенки переменной высоты. Одно регулируемое основание заменяет 3 основания фиксированной высоты. Обязательно выберите замену плитки, в которой есть эта функция.

Гидроизоляция

Если вы когда-нибудь видели вентиляционные отверстия на резиновых трубах, которым несколько лет, вы знаете, что незащищенная резина недолго хранится на крыше.Избегайте креплений, которые опираются на открытую резину для гидроизоляции уровня крыши, например, у которых стойка проходит через гидроизоляцию, которая закрыта открытой резиновой манжетой.

Наконец, обратите внимание на замену плитки со встроенным уплотнением на уровне палубы, например мастикой / бутиловой заплатой вокруг отверстий для лагов. Это ограничивает необходимость работы с грязными липкими материалами.

Общие требования к продукту

Независимо от того, решите ли вы использовать крючки для плитки или сменные крепления для плитки, убедитесь, что ваше крепление соответствует следующим критериям для максимально плавного процесса установки.

• Накладки на уровне палубы добавляют дополнительный уровень защиты и требуются для некоторых AHJ (AHJ). Любое крепление для плитки должно иметь дополнительный оклад на уровне палубы.
• Дополнительные устройства для замены плитки. Они, конечно, по умолчанию интегрированы в Tile Replacements. При выборе крюка для плитки убедитесь, что у вас есть возможность приобрести соответствующий оклад, так как плитки будут ломаться, когда установщики будут ходить по крыше. Использование сменных плиток на ваших креплениях позволяет использовать плитку на каждом креплении для замены сломанной черепицы в другом месте на крыше.Это важно, потому что иногда найти совпадающие плитки может быть невозможно.

Когда я был операционным менеджером в Южной Калифорнии, одна из моих монтажных бригад столкнулась с черепицей, которая была довольно хрупкой. В конце работы нам нужно было заменить большое количество этих плиток. Вскоре я обнаружил, что эта плитка была изготовлена ​​давно ушедшим производителем. Проведя часы безуспешно в поисках кладбищ для плитки и работе с телефонами, мы обнаружили, что единственный подходящий продукт был в Лас-Вегасе, штат Невада.Он продавался только на поддонах, поэтому мне пришлось заказать гораздо больше, чем мне было нужно, заплатить непомерную цену и отправить его. Облицовка для замены плитки может предотвратить подобные сценарии.

Навесное оборудование Unirac для черепичной крыши

Солнечные крючки серии Pro — это крючки для плитки Unirac. Эта линейка продуктов соответствует критериям, изложенным мною выше. Уникальная форма рычага «Power Arch» увеличивает прочность на 60% без использования громоздких материалов, которые потребовали бы чрезмерного шлифования плитки.Доступны дополнительная замена плитки и обшивка на уровне палубы. Крюк All Tile имеет полную регулировку с востока на запад и по вертикали и работает с любым профилем плитки. Серия Pro также включает крючки для стальных крыш с каменным покрытием и нерегулируемые варианты для West, Spanish и Flat.

* Солнечные крючки Unirac Pro Series с технологией Powerarch

Flashkit TR — это замена плитки Unirac. Это соответствует изложенным выше требованиям к сменным креплениям для плитки и отличается уникальной инновационной системой регулировки и выравнивания.Универсальный одинарный базовый блок регулируется по высоте, а также может регулироваться с востока на запад. Если вам нужно более высокое основание, просто снимите стояк, поверните его и наденьте обратно на основание. После того, как основание закреплено, гидроизоляция опускается на шпильку в основании, автоматически совмещая стойку с отверстием для гидроизоляции. Гидроизоляционные уплотнения полностью герметичны и защищены от ультрафиолетового излучения. На уровне палубы основание поставляется с бутиловыми заплатами, предварительно установленными в отверстиях для лагов. Доступен дополнительный оклад на уровне палубы.

* Регулируемый подъемник Unirac Flashkit TR адаптируется к различным профилям плитки

Если вы прочитали обе статьи из этой серии, теперь вы должны хорошо разбираться в основах выбора навесного оборудования для крыш жилых домов.
