Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент часто используется в качестве основы для сооружений. Это замкнутый контур, напоминающий железобетонную ленту, который устанавливается по периметру несущих стен здания. Такой фундамент оптимизирует нагрузку на основание, распределяя ее по всей площади дома, что повышает сопротивление здания к проседанию и препятствует его перекосу.

Такая конструкция позволяет создавать различные здания, включая деревянные дома и монолитные сооружения из бетона. Кроме того, для нее требуется гораздо меньше материалов и подготовительных работ, что позволяет сэкономить на строительстве, но для качественного основания, необходимо хорошее армирование лент, которое производится с помощью связной арматуры.

Укладка и вязание арматуры

Для создания и укрепления ленточного фундамента используется обычная арматура, скрепленная между собой в одну конструкцию. Основная нагрузка приходится на нее, что увеличивает срок жизни фундамента.

Для работы необходимо выбрать правильную арматуру. Для этого подойдет материал с индикатором K — устойчивый к коррозии. Используют и индикатор C, но он рассчитан на соединение путем сварки.

Внимание! Арматуру без индикатора лучше вовсе не брать.

Перед тем как вязать арматуру для фундамента, необходимо выбрать способ ее соединения. Зачастую используют вязание, что позволяет скрепить части с помощью обычной проволоки. Для этого используют три соединителя:

  • проволоку;
  • пластиковые хомуты;
  • пластиковые хомуты с металлической сердцевиной.

Чаще всего используют проволоку, ведь это надежный и проверенный вариант. Но пластиковые хомуты более удобны, быстрее крепятся и не требуют инструментов. Их единственный недостаток — плохая фиксация, но он проявляется лишь при нагрузке на каркас перед заливкой. После застывания бетона пластиковые хомуты не уступают по свойствам проволоке.



Совет! Можно использовать хомуты с металлической сердцевиной. Они комбинируют преимущества обоих вариантов, являясь прочным соединением для армирования.

После выбора арматуры и соединителя нужно определиться со способом вязания, который зависит от инструмента.

Инструменты для вязания арматуры на фундамент

Так как правильно вязать арматуру на фундамент вручную достаточно сложно, для этого используют инструменты. Они позволяют ускорить процесс и существенно улучшить качество креплений. Хороший инструмент обеспечит быстрое армирование ленточного фундамента.

Среди основных инструментов для вязки арматуры используют:

  • вязальный крючок;
  • дрель с насадкой;
  • вязальный пистолет;
  • самодельный крючок.

Иногда используют пластиковые фиксаторы (бобышки), но они неудобны в работе и требуют готового основания. Все инструменты действуют по схожему принципу, используясь для «смотки» проволоки после ее вязания. Отличается лишь вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее.

Однако ленточный фундамент неудобно вязать с помощью него, так как область работы мала.

Практичным и универсальным вариантом является вязальный крючок. Это профессиональный инструмент для соединений, который можно использовать везде. Он компактный и может использоваться при вязке арматуры в ленточном фундаменте. Самодельный крючок копирует его, являясь обычным крючком на рукоятке.

Для ускорения процесса используется дрель с насадкой. Она быстро проводит смотку соединений до упора, надежно закрепляя конструкцию. Правда, если инструмент большой, то он будет неудобен при вязке ленточного каркаса.

Совет! Такую дрель можно сделать самостоятельно. Для этого подойдет насадка в виде крючка и обычный шуруповерт.

Принцип работы всех инструментов схож — смотка проволоки на каркасе. Поэтому выбор зависит от личных предпочтений и на результат не влияет.

Схема вязания арматуры для ленточного фундамента

Вязать арматурный фундамент вручную достаточно просто. Перед этим нужно правильно установить каркас. Для этого подойдет следующая схема ленточного каркаса:

Количество поясов армирования зависит от длины и высоты ленточного фундамента. Если конструкция проста, то дополнительные прутья в одном поясе отсутствуют, схема превращается в обычный куб с восемью креплениями в сегменте. N и L отвечают за расстояние, через какое вязать арматуру на фундамент. Зачастую это 100-300 миллиметров, что зависит от нагрузки на конструкцию. Высоту сегмента делают такой же, а ширину — около 300 миллиметров. При необходимости можно добавить дополнительные линии арматуры, как сделано на рисунке.

Схема вязания арматуры проста и состоит из нескольких шагов:

  • берется кусок проволоки длиной 25-30 см;
  • складывается вдвое;
  • подводим под соединение прутьев цельной стороной;

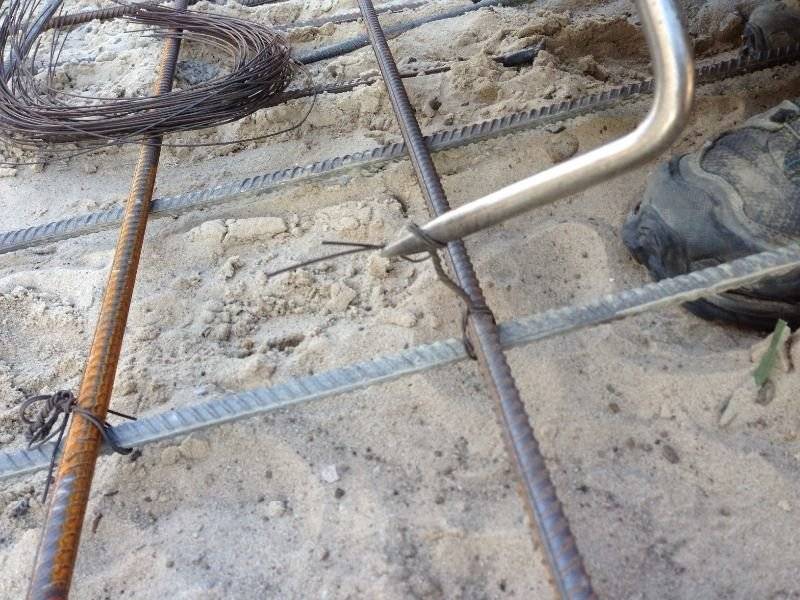

  • петля цепляется крючком и полностью огибает арматуру;
  • после этого свободный конец кладется на крючок, начинается смотка;
  • крючок нужно вертеть по часовой стрелке до упора;
  • после завершения крючок вынимается, соединение готово.

Важно! Не стоит сильно закручивать проволоку, ведь она может лопнуть.

Путь петли для вязки ленточного фундамента можно увидеть на этой схеме, где единицей отмечены действия до 5 шага, а остальные — двойкой.

Наличие шуруповерта с насадкой упрощает смотку проволоки, а вязальный пистолет самостоятельно проводит весь процесс. С практикой, скорость ручной смотки повышается, как и надежность таких соединений.

Другие способы соединения арматуры

Для соединения каркаса в ленточном фундаменте используют и другие способы помимо вязки. Это хомуты из пластика, которые ранее упоминались, а также сварка. Их использование имеет ряд преимуществ, но многие предпочитают обычную проволоку. И этому есть причина.

Хомуты из пластика — удобный и простой способ соединения конструкции. Он быстро закрепляется, не требует инструментов и не уступает в надежности после затвердевания бетона. Но у него есть недостатки:

  • цена;
  • слабость соединения до заливки бетоном;
  • неустойчивость к температурам.

Такое соединение дорогостоящее, а его надежность сомнительна до заливки бетоном. При небольших нагрузках арматуру может попросту повести, испортив всю работу до этого. Низкие температуры для хомута губительны, надежность соединений падает при небольших морозах. Поэтому его лучше использовать для быстрых и простых конструкций.

Нужно ли вязать арматуру в фундаменте, когда есть сварка? Это надежное соединение, которое требует лишь опыта и сварочного аппарата. Оно обеспечивает хорошее крепление каркаса и требует минимум средств при самостоятельной работе.

Но недостаток этого способа — потеря прочности арматуры. Металл при тепловом воздействии теряет свои свойства, что особенно влияет на его устойчивость к низким температурам. Поэтому готовая конструкция может попросту лопнуть при первых морозах. Да и времени уходит на него много. Поэтому в вопросе «вязать или варить арматуру» многие предпочитают именно первый вариант.

Как вязать пластиковую арматуру

Стеклопластик — альтернатива металлу в создании фундамента. Он имеет меньшую стоимость и вес, а его срок жизни куда выше. Но процедура вязки такого каркаса несколько отличается от обычной.

Перед тем как вязать пластиковую арматуру для фундамента, нужно провести точные расчеты — это не металл, который выдержит небольшие погрешности в весе и нагрузке, здесь нужен просчет и точное распределение веса. Расстояние между стержнями при вязке варьируется от 15 до 35 сантиметров, в легких конструкциях иногда доходит до 60.

Для создания основания всегда используются пластиковые поддоны (бобышки), которые позволяют конструкции не проседать при заливке бетоном. Стеклопластиковая арматурная вязка проводится так же, используется проволока или хомуты. При этом не допускается работа без измерений, все соединения должны равномерно распределяться по периметру.

Важно! Для устойчивости стеклопластиковой конструкции используют специальные металлические элементы, которые препятствует деформации и проседанию каркаса.

Связывание арматуры ленточного фундамента — процесс простой, но требующий внимания к каждому элементу. От этого зависит итоговая прочность конструкции и надежность готового фундамента. Для этого используются различные инструменты и схемы, но сам процесс довольно прост. Для более подробного объяснения тому, как вязать арматуру ленточного фундамента, стоит посмотреть видео:

Вязка арматуры под ленточный фундамент: схемы, фото и видео

При строительстве или закладке неблочного дома наступает момент, когда потребуется вязка каркасов из арматуры. Можно заказать уже готовые изделия на любом предприятии, но такой фундамент обойдётся на 5-10% дороже. Не все застройщики могут себе это позволить.

Какие прутья использовать и как правильно связать каркас для усиления базы дома? Как усилить углы, где нужно проложить дополнительное усиление, а где нет? Эти вопросы лучше решить заранее, так как от качества основания и способа его устройства зависит долговечность всей конструкции. Рассмотрим детально, как правильно вязать арматуру для ленточного фундамента.

Сварка или обвязка

На первоначальном этапе закладки усиливающих элементов, при возведении предварительного каркаса, скелета армирующего пояса, можно воспользоваться сварочным аппаратом. Это существенно ускорит монтажные работы. Они проводятся методом прихватки при помощи сварочного оборудования на малых токах, до 150 ампер. Поле установки направляющих, так называемых троллей, стыки арматуры полностью связывают специальной проволокой, вручную или механическим способом.

Важно: не рекомендуется проводить весь монтаж с помощью электросварки. Это связано с хрупкостью стыков, а также преждевременной коррозией прутьев и сварочного шва.

Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.

Кроме того, использование сварочных работ при армировании в ленточном фундаменте не оправдано, сильно сэкономить не удастся. Не стоит рисковать несущими параметрами каркаса, ускоряя сроки сдачи объекта или облегчая себе работу.

Типичные схемы армирования.

Применение электроинструмента

Повысить скорость проводимых работ при вязке арматуры для основания типа «лента» можно с помощью специальных машинок. К примеру, понадобится проволока 1,0-0,8 мм и аккумуляторный пистолет DZ-04-A01. Связать один стык таким прибором можно за 2 секунды. Заряд восстанавливается за 30 минут подсоединения к сети, а хватает его на 440-450 стыков.

Такое оборудование выгодно применять при больших объемах работ. Также его можно брать в аренду. Вязка арматуры под ленточный фундамент подобной машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно подготовить любое основание. Здесь быстрота и качество шагают в ногу.

Использование крюка для вязки арматуры.

Стандарт — не правило

При обустройстве ленты фундамента, из арматуры вяжут пространственный каркас. Под закладку основания для небольшого одноэтажного дома (сечение небольшого основания 600×400 мм) подходят стандартные параметры:

  • Арматура 12-14 мм применяется на горизонтальные несущие направляющие;
  • Тонкие прутья диаметром 8-12 мм вяжутся перпендикулярными поперечинами, так как на них нет большой весовой нагрузки;
  • Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200×200 мм и не более 500×500 мм. Обычно это расстояние выдерживают со значением 300x400x400 мм между осями, где 300 – показатель длины.

Вязка углов – довольно важный момент (а точнее — узел). Кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на стыке треугольник правильной формы. Концы делают не короче 150 мм, сгибают и вяжут проволокой в двух местах параллельно продольным прутьям. Закладывают их по углам фундамента, на верхний и нижний ярус каркаса.

Схема армирования примыканий.

Армирование углов.

Армирование тупых углов.

Приемы вязки проволокой.

В некоторых случаях по периметру всего основания пускают дополнительные стержни диаметром 14-16 мм. Это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего каркаса. Правильная вязка арматуры для ленточного фундамента предполагает укладку металла по центру каркаса. Если основание состоит из четырёх лежащих горизонтально прутьев, то их устанавливают поперек, на нижний ярус самого каркаса. Армирование нужно связать в одно целое с основным каркасом, доходя при этом до самых углов.

Выпуски за границы конструкции – отдельная тема. При изготовлении каркаса надо помнить, что длина коротких краев поперечных арматур должна соответствовать простой формуле: диаметр, умноженный на 3. Например, для прута 10 мм выпуски делают на 25-30 мм от наружного края. При ячейке 40×40 см их нарезают с плюсовым допуском в 5,5-6 см.

Фото пространственного каркаса.

Схема сбора каркаса из арматуры

Расчёт здесь прост. При ширине канавы в 400 мм и глубине 600 мм нарезают поперечины длиной 360 мм из 10 мм прутка. Шаг обрешетки будет 300 мм. Режут вертикальные 650 мм прутья, учитывая, что при установке они немного погрузятся в щебень. Меряют стороны траншеи по длине. Берут арматуру 12 мм для обвязки прогонов.

Совет: когда начнёте вязать лесенки, то учитывайте допуски для углов и расстояние для заведения готовых боковых каркасов. По краям несколько поперечин не вяжите, чтобы облегчить сборку боковых конструкций в траншее.

Следующий шаг – установка готовых лесенок в канаву, вязка от углов. Так придается жёсткость предварительному каркасу. Выставляют их по размеру, повязав несколько прутов по углам. Должно получиться что-то наподобие забора с одинаковым шагом вертикальных арматурных палок.

Закладка арматуры.

Далее вяжут перпендикулярные перемычки и усиление углов. Можно изготовить сразу несколько длинных прогонов, но тогда для монтажа понадобятся грузоподъёмные механизмы, тали.

Совет: попробуйте сначала изобразить каркас на бумаге: боковые и верхние проекции. Тогда правильно собрать конструкцию и сделать ленточный фундамент своими руками не составит труда.

Также стоит отметить, что при закладке любого вида фундамента стоит провести точные расчеты, поручив это специалистам или инженерам. Связать правильный каркас не сложно, а вот срок службы ленты будет зависеть от других факторов: точности просчётов всех элементов усиления, подготовки, трамбовки несущей подушки и качества и уплотнения самого бетона.

Подробную схему создания обвязки фундамента своими руками можно посмотреть на следующих видео.

Как правильно вязать арматуру для ленточного фундамента

Фундамент является опорой любой конструкции, но и у него есть свои элементы придающие прочность. Речь идет об арматурном каркасе, который проходит внутри любого сооружения из бетона. Построить бетонное основание своими руками довольно просто, но вот о том, как правильно вязать арматуру для ленточного фундамента, знают далеко не все.

Стоит отметить, что существует довольно много различных типов фундамента, для постройки которого используется заливка бетоном. Но если бетонный раствор примерно одинаков для всех типов, то арматурный каркас и его обвязка могут принципиально отличаться друг от друга.

Наиболее простым для изготовления является ленточный фундамент. Помимо надежной основы для дома, этот фундамент требует минимум времени, сил, а также финансовых вложений для его создания. Единственным существенным недостатком такой конструкции, считается ее проседание в процессе эксплуатации. Чтобы избежать деформации или максимально оттянуть сроки ее проявления необходим создать максимально качественный каркас из арматуры.

Особенности армирования ленточного фундамента

В отличие от любого другого типа, в ленточном фундаменте максимальные перегрузки приходятся не на бетонную основу, а на арматурный каркас. Это обусловлено тем, что деформация фундамента идет по типу продавливания. Соответственно вязка арматуры для ленточного фундамента наиболее актуально в верхнем и нижнем слое. В середине при продавливании бетон сжимается, а показатели по сжатию у бетона более чем хороши.

Немаловажную роль в этом процессе играет правильно подобранная арматура. Все типы арматуры маркируются специальным обозначением и помогают определиться с выбором, так маркировка большой буквой «К» говорит о том, что арматура покрыта специальным антикоррозийным составом. Это не особо важный аспект для арматуры, которая используется в каркасе фундамента, так как она полностью заливается бетонном. Более актуальная маркировка буквой «С», говорящая о том, что арматуру можно сваривать, а не только обвязывать проволокой.

Низкокачественная арматура не маркируется в принципе, но для фундамента на этом элементе не стоит экономить, так как именно от него зависит прочность и эластичность всей конструкции в целом, а также эксплуатационные сроки будущей постройки.

Вернуться к содержанию

Элементы необходимые для армирования фундамента

Отвечая на вопрос, как правильно вязать арматуру для ленточного фундамента, важно определиться со списком необходимых материалов и инструментов для проведения этого процесса.

  1. Самое важное это арматура, обычно она продается длиной в 3 и 6 метров. Размеры сечения, впрочем, как и длина арматурного прутка определяется индивидуальными особенностями будущего фундамента. Минимальный диаметр арматуры 10-12 мм, такой материал используют для создания небольших построек типа гаражей, сараев.
  2. Обвязочная проволока. Ее выбирают из металла с низким содержанием углерода, кроме того, для придания большей эластичности такая проволока прокаливается на огне. Она не должна быть слишком толстой, так как гнуть ее будет тяжело. В то же время, слишком тонкая проволока не даст достаточной прочности и ее придется складывать в несколько слоев, что существенно усложнит работу. Если проволока плохо поддается сгибанию ее можно еще раз прокалить над огнем в течение 20-30 минут.
  3. Обвязочный крюк. Это нехитрое устройство можно купить практически в любом строительном магазине, кроме того его можно изготовить самостоятельно из прочной, негнущейся проволоки или из рукоятки от старого мастерка, шпателя.
  4. Болгарка с набором отрезных дисков для нарезания арматуры.

Чтобы качественно подготовить каркас для заливки фундамента, сил и стараний одного человека будет недостаточно, нужен как минимум еще один помощник, который будет придерживать всю конструкцию пока обвязываются отдельные элементы. В идеале вязка арматуры под ленточный фундамент проводится силами трех людей. Третий помощник будет особенно необходим в момент переноски готовых конструкций в короба опалубки.

Вернуться к содержанию

Основные этапы, методы и правила армирования

Для того, чтобы понять как правильно вязать арматуру для фундамента, необходимо определиться с нагрузками, которые он будет испытывать. От этого напрямую зависит толщина и размеры всего фундамента.

Арматуру можно обвязывать тремя способами:

  1. Сварка. При наличии сварочного аппарата и некоторого опыта процесс обвязки арматуры упрощается, но качество такого каркаса на порядок хуже, так как в местах сварки метал утончается, а значит становится более хрупким. Такое соединение не способно выдерживать длительные механические и физические нагрузки, особенно если они связаны с вибрацией.
  2. Внахлест. Отдельные элементы арматуры стыкуются не поперек, а вдоль, с выпуском отдельных концов не менее чем на 10-15 см, которые впоследствии обматываются проволокой.
  3. Вязка проволокой -это самый эффективный способ создания надежного каркаса. Такой метод позволяет создавать практически любые фигуры с неограниченным количеством углов. Важно соблюдать геометрию углов при стыковке всех элементов и стараться делать их максимально прямыми (под 90 градусов).

При строительстве небольших зданий вместо проволоки можно использовать пластиковые хомуты, которыми стягивают соединения арматуры. Этот вариант не хуже проволочного соединения, единственное он менее устойчив к нагрузкам и хуже переносит критические перепады температуры. От мороза пластик становится ломким, а также может лопнуть.

Вернуться к содержанию

Процесс обвязки

Чтобы собрать каркас необходимо рассчитать размеры опалубки. В идеале каркас плетется так, чтобы на 5 см сверху и снизу не доходил до края опалубки. В короб он укладывается на кирпичные обломки, а верхний край заливки отмечается на опалубке. Современные строительные магазины предлагают специальные пластмассовые компенсаторы, на которые также можно уложить готовую конструкцию.

Схема вязки арматуры, зависит от опалубки, которую необходимо заливать. В процессе соединения отдельных элементов, прутки арматуры ставятся под углом 90 градусов и связываются отрезком проволоки. На одну обвязку берут примерно 20-30 см проволоки, которая складывается, пополам образуя на конце петлю. Свободные концы пропускают через петлю и затягивают, тем самым образуя узел. Оставшуюся проволоку обматывают вокруг стыка, или хорошо зафиксировав узел, обрезают лишнее.

Вязальный крючок необходим для вытягивания проволоки из петли, без него руки быстро устают, а кроме того есть риск получить травму. Помимо крючка можно использовать более современное автоматическое оборудование, правда, пистолет для вязки стоит достаточно дорого, и покупать его на один раз не рентабельно, зато можно поискать магазины, где дают оборудование напрокат.

Прочность фундамента зависит от целостности арматуры при вязке каркаса. Поэтому важно рассчитать максимальную прямую протяженность фундамента и исходя из этого, подбирать отдельные прутья. По необходимости от основного каркаса для фундамента вертикально вверх выводят ответвления, чтобы в будущем к ним привязать стены дома.

Вертикальные ответвления вяжутся по той же технологии что и каркас для фундамента, а затем выводятся как минимум в каждом из углов будущего здания. В идеале вертикальные части конструкции выводят под оконными проемами, а также в середине глухих стен.

Вернуться к содержанию

Советы

Помимо знаний о том, как правильно вязать арматуру для ленточного фундамента, может пригодиться еще несколько секретов, о которых распространяются далеко не все профессиональные мастера. В частности это:

Укладывая каркас из арматуры ее необходимо тщательно очистить при помощи металлической щетки от загрязнений и возможного налета ржавчина. В противном случае не гарантируется сцепка металлического каркаса с бетонным раствором.

При необходимости согнуть длинный арматурный прут использовать нужно только молоток, а также прямоугольную форму по которой будет сгибаться прут.

Для создания горизонтального каркаса используют арматуру с ребристой поверхностью, а для вертикальных конструкций лучше подходят гладкие прутки, по которым заливаемый бетон без проблем стекает вниз не оставляя пустот с небольшими пузырьками воздуха.

Вернуться к содержанию

Заключение

В целом, обвязка арматуры для создания каркаса бетонного ленточного фундамента совсем несложный процесс, который сможет выполнить каждый, особенно если изготовить нужно простой, в плане геометрии каркас. Стоит отметить, что и стоимость подобных работ у профессионалов оценивается совсем в небольшие деньги. Порой, даже целесообразнее заплатить за обвязку арматуры для фундамента, чем тратить собственное время, учитывая необходимость помощи нескольких человек.
