Какие трубы для водяного теплого пола лучше? Сравниваем 4 варианта!

При монтаже теплых полов часто возникает вопрос какие трубы для водяного теплого пола лучше? Ведь для качественной службы полов помимо правильного выбора способа укладки, важно выбрать материал, из которого трубы сделаны. Чаще всего для этих целей используются медные, металлопластиковые, трубы из сшитого полиэтилена (PEX-трубы) и гофрированная нержавеющая труба. Каждый тип труб имеет свои особенности и недостатки. О них и поговорим далее.

Трубы из меди для теплого пола

Безусловно, отвечая на вопрос какие трубы для водяного теплого пола лучше — медные трубы будут считаться наилучшим вариантом. Медь долговечна (прослужит не один десяток лет), имеет высокую теплопроводность, а значит и теплоотдачу, что является решающим значением для теплого пола. Но существует несколько недостатков. Наверное, главный из них, который может сыграть не в пользу выбора меди – это цена. Медные трубы значительно дороже труб из других материалов. Кроме того, из-за сложностей в монтаже, произвести укладку медного пола может только специалист с профессиональным оборудованием. Что также повышает итоговую стоимость пола.

Металлопластиковые трубы для теплого пола

Металлопластиковые трубы – один из самых популярных на данный момент способ укладки теплых полов. Они устойчивы к коррозии, легки в монтаже, их можно укладывать без соединений. Из-за высокой пластичности труб их можно монтировать в помещениях нестандартной формы. Трубы из металлопластика не требуют специального оборудования, поэтому их можно укладывать самостоятельно. Единственное, стоит обратить внимание на монтаж фитингов. Здесь есть свои нюансы. Неправильный или неаккуратный монтаж фитингов может привести к утечке и даже разрыву трубы. Ну и конечно, цена. В финансовом плане, металлопластиковые трубы также являются привлекательным выбором. Отвечая на вопрос, какие трубы для водяного теплого пола лучше в качестве монтажа, то ответ, безусловно, металлопластиковые.

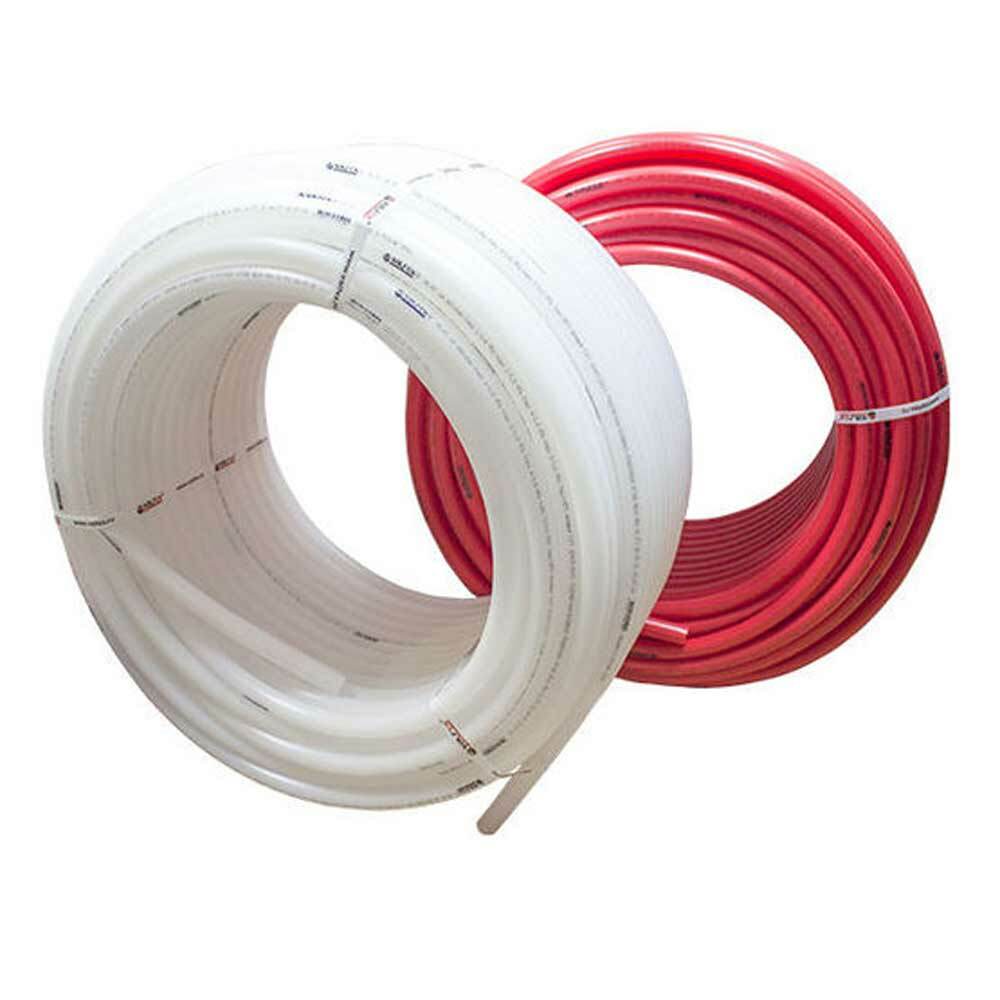

Трубы из сшитого полиэтилена (PEX) для теплого пола

PEX-трубы отличаются особой мягкостью и эластичностью. Они износостойки и прочны. Поставляются в больших бухтах до 600 метров. За счет этого, их можно укладывать единой линией без спайки и дополнительных креплений, что устраняет риск утечки или механических повреждений при монтаже. Долговечны – срок службы до 50 лет. Обладают высокой температурной устойчивостью без потери срока службы. Выдерживают температуру до +95°C. Кроме того, такую трубу можно заливать бетоном. Единственный минус – из-за своей эластичности их необходимо фиксировать к полу дополнительными хомутами чтобы избежать размотки. Если отвечать на вопрос какая труба для водяного теплого пола лучше или оптимальна в плане цены и качества, то здесь будет лидером сшитый полиэтилен.

Используется два вида PEX-труб:

PEX-A (пероксидная сшивка). Технология, которая применяется при сшивании этого типа полиэтиленовых труб обеспечивает равномерную и высокую степень сшивки, что приводит к уникальным по прочности качествам. Это делает трубу долговечной, особенно в местах соединения с фитингами. PEX-A экологически чистый материал.

PEX-B (силанольная сшивка). Менее затратный метод сшивки. В отличии от PEX-A, после экструзии степень сшивки не превышает 15%, что требует дополнительной термической обработки на высокой температуре для увеличения степени сшивки. Является менее экологичным материалом. Стоимость PEX-B ниже стоимости PEX-A.

Гофрированная нержавеющая труба для теплого пола

В последнее время набирает популярность пол из нержавеющей гофры. У этого материала много плюсов: неограниченный срок службы, легко гнется без дополнительных приспособлений и большого количества соединительных узлов. Благодаря этому, являются прекрасным решением для маленьких помещений. Нашли широкое применение в старых домах с изношенным теплопроводом и новостройках благодаря возможности залить трубы бетоном. Минус – относительно высокая цена и ограниченный ассортимент в строительных магазинах. Так же из-за своей «гофрированности» такие трубы добавляют шума при передвижении в них воды.

Диаметр трубы теплого пола

Когда вы определились с трубой теплого пола, настало время подобрать нужный диаметр. Чаще всего используют 2 диаметра: 16 и 20. Использовать большие диаметры не имеет смысла.

В большинстве случаев Вам за глаза хватит 16 диаметра трубы теплого пола. В 90% случаев он проходит по теплотехническим характеристикам. Плюс ко всему с ним очень удобно работать.

Трубы 20 диаметра вы так же можете использовать, учитывая немного увеличенный шаг укладки и сложность в сгибании трубы.

Шаг укладки трубы теплого пола

В идеальном случае, шаг укладки трубы нужно рассчитывать при помощи специальных теплорасчетных программ. Используя их, вы точно не ошибетесь. Но если такой возможности у Вас нет, то следует взять за основу следующие данные:

  • Основную зону теплого пола следует укладывать шагом 150 мм
  • Краевые зоны (зоны с наружными стенами) следует усиливать и укладывать с шагом 100 мм. Размер краевой зоны примерно 1 метр от стены.

Расчет трубы теплого пола

Рассчитать длину трубы водяного теплого пола довольно просто. Для этого предусмотрены табличные значения. Как видно ниже, для каждого шага дана информация по количеству труб, расходуемых на один квадратный метр.

Значения эти весьма точные. Но на всякий случай стоит брать 10% запас, чтобы не ошибиться при покупке.

После того, как вы определитесь, сколько квадратных метров у вас смонтировано 10, 15 и 20 шагом, вам останется просто перемножить количество на табличные значения

Шаг укладки Примерный расход трубы в метрах на метр квадратный
100 10
150 6,7
200 5

PEX трубы для теплого пола

Сейчас на рынке представлены два вида труб: PEX и PE-RT. PEX – это сшитый молекулярным способом полиэтилен. Различают несколько методов сшивок: PEX-A, PEX-B, PEX-C и PEX-AL-PEX. Первые три вида по сути слабо чем отличаются друг друга. Но вот четвертый вид сшивки – это популярная по сей день металлопластиковая труба.

Нет чрезвычайно большой разницы, какой вариант выбрать. Обращайте внимание на производителя и на то, насколько хорошо он себя зарекомендовал.



Итог

Медная труба для водяного теплого пола — лучший выбор. Но она дорогая, как и в стоимости, так и в монтаже.

Оптимальные варианты — металлопластиковые трубы и трубы из сшитого полиэтилена. Одни лучше гнутся, другие чуть дешевле.

Так же мы проверили несколько труб теплого пола на излом. Вот что получилось:

Читайте так же:

Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях. При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра. Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м3 цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

  • воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
  • воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

  • в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
  • засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
  • после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
  • добавляют оставшийся песок и перемешивают;
  • добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню. При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем. Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).
2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.


Инструмент:

— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно  10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.

3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин





2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.

Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.

Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.

Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.





Какие трубы для теплого пола выбрать: Rehau, Uponor, Sanext

Устройство теплых полов в домах и квартирах не только получает все большую популярность, но и пользуется спросом.   Основных причин — почему теплые полы завоевали спрос не много, но в итоге они  весомее других. Помимо тепла в помещении отмечается экономия затрат на пользование коммунальными услугами.  Вопрос выбора труб для теплого пола остается актуальным.

Среди огромного выбора трубопроводных систем, которые предлагает потребителю современный рынок порой достаточно сложно найти для себя лучший вариант системы теплого пола, которая будет полностью соответствовать всем стандартам качества и комфорта. В данной статье мы сопоставим четыре наиболее востребованных изготовителя труб для системы теплого водяного пола, чтобы, сравнив их свойства выбрать наилучший вариант продукции.

  • Продукция  итальянской фирмы Sanext

 Для изготовления продукции компании Sanext используется инновационный материал PEX (сшитый полиэтилен), трубы оснащены анти-кислородным барьером. Благодаря трехслойному покрытию материала, степень шума значительно снижается. Изготовитель дает гарантию на эту систему периодом в 10 лет, предоставляя лимит ответственности в размере 150 тысяч долларов. Согласно заявленным характеристикам, продукция может прослужить 50 лет.

Система теплого пола итальянской фирмы Sanext вмещает в себя все необходимые составляющие для подключения и монтажа теплого пола под ключ. Для создания полностью автоматизированной работы можно дополнительно приобрести комплект температурной регулировки.

Продукция поставляется клиенту в специальных бухтах по 200 и 100 метров, с толщиной стенки трубы в 2 миллиметра, диаметром  16-20 миллиметров. Давление, поддерживающиеся в трубах составляет 6 бар при температуре +90ºС, с вероятностью экстренного повышения температуры до +100ºС.

  • Aquatherm (Германия)

  Изготавливается из полиэтилена и полибутэна PE-RT и PP, с применением экструзионного способа. Как и Sanext материалы этого производителя снабжены анти-кислородным барьером. Лимит ответственности составляет 8 миллионов евро, а гарантия выдается сроком на десять лет, также производитель гарантирует бесплатную замену. Минимальный срок службы составляет 50 лет.

Привилегией материалов данного производителя является высокие показатели упругости и маленький радиус изгиба. В комплекте идут все необходимые составляющие и дополнительно комплект регулировки температуры. Продаются в крупных бухтах по 250 и 500 метров, с толщиной стен от 1,25 до 2 миллиметров и диаметром от 10 до 20 миллиметров. Поддерживается давление в 10 бар и температуру +90ºС PE-RT и +60ºС PP.

  • Фирма Uponor (страна производитель Финляндия)

Сегодня материал финского производства  является одним из самых популярных. Приблизительно один миллион объектов всего мира уже оборудованы таким видом напольного отопления.

Компания Uponor производит:

  • металлопластик;
  • сшитый полиэтилен.

Большее давление могут выдержать металлопластиковые трубы, но полиэтиленовые намного лучше гнуться и облегчают монтаж. В комплекте Uponor поставляет потребителю все необходимое оборудование и составляющие, а также комплект для регулировки температуры.

Реализуется продукция упакованная в бухтах по 120 и 240 метров, диаметром от 16 до 25 миллиметров, с толщиной стенок от 2 до 2.3 миллиметра. Трубы из металлопластика выдерживают давление в 10 бар, а полиэтиленовые – 6 бар. Наиболее подходящий температурный режим + 95ºС, допускается временное повышение температуры до +110ºС

  • Немецкая фирма Rehau

Трубы изготавливаются из материала PEX, трехслойные с низким уровнем шума и снабжены анти-кислородным барьером. Производитель дает гарантию на десять лет, срок эксплуатации составляет пятьдесят лет. Отличительная особенность данной фирмы, такое условие – если температура не будет превышать шестьдесят градусов, гарантия на срок эксплуатации возрастает до 100 лет.

Как и все перечисленные системы теплого пола, Rehau включает в комплект все требуемые компоненты для установки системы под ключ, включая автоматический регулятор температуры. Упаковывается и поставляется в бухтах от 25 до 600 метров, толщина стенки – 1. 1 до 2.4 миллиметра. Диаметр варьируется от 10 до 25 миллиметров. При температуре +90 градусов трубы выдерживают давление в 6 бар, на короткое время возможно повышение температурного режима до +110 градусов.

Вывод

Сравнивая разнообразие диаметров, вышеперечисленных фирм лучшими являются трубы торговой марки Rehau (Германия). В вопросе температурного режима и уровня давления лидерство получают PE-RT продукция производителя Aquatherm. Хорошую гарантию на материал дают две компании:  Sanext и Aquatherm официальным представительством которых является компания Агпайп: http://agpipe.ru/truby-dlya-teplogo-vodyanogo-pola. Самые комфортные условия перевозки товара у  Rehau.

Принимая во внимание все факторы можно сделать вывод. Первое место по характеристикам и качеству занимает продукция Aquatherm. Так как при даже самой минимальной толщине трубы сохраняется максимальное давление и температура. Компания располагает долгим сроком эксплуатации продукции и дает отличную гарантию на товар.

© 2021 prestigpol.ru

Полиэтиленовые трубы PEX, PERT, PEX/Al/PEX для отопления и пола, сравнение, выбор

Система напольного водяного отопления, за последние годы, вышла в лидеры по сравнению с радиаторным и другим отоплением в частном и загородном строительстве. Многие водяной теплый пол стали применять в качестве основного и единственного отопления в частном загородном доме. О качестве труб, материалах из которых они производятся задумываются не только заказчики, но и люди самостоятельно монтирующие такую систему.

Какие трубы лучше выбрать для водяного теплого пола — обзор материалов и производителей

Основная информация о трубах как для теплого пола, так и для других систем (отопление и водоснабжение) которую нужно знать — это производитель трубы и страна производства.  Так как не важно из какого материала произведена труба, если она произведена не по технологии, с экономией на качестве исходного сырья и контроле качества, такая труба прослужит не долго. И как и в других продуктах, хорошая труба для теплого пола — не может стоить дешево.

Основные свойства и параметры труб используемых в напольном и панельном отоплении

При выборе трубы для монтажа ее в теплом полу частного загородного дома или квартире высотного здания, отталкиваются не только от качества трубы и ее возможности применения в конкретном случае, но и от удобства монтажа. Человеку, который в первый раз будет монтировать теплый пол в своем доме, удобней и приятней будет работать с более гибкой и держащей формой трубой, чем жесткой и не податливой, и это также нужно учитывать, т.к. в дальнейшем это может сказаться на качестве (равномерности) напольного отопления.

  1. Рабочая температура теплоносителя
    Почти на всех видах пластиковых трубопроводах можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов — относиться к этому нужно внимательно. С такой температурой полимерная труба проработает недолго.  Для определения температурных свойств трубы, необходимо найти запись на трубе, для какого класса эксплуатации предназначена данная труба (см. рисунок ниже). Для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой.

  2. Максимальное давление
    В настоящее время теплый пол и трубы для него применяются не только в загородном малоэтажном строительстве, но и высотных городских квартирах. Поэтому трубы для теплого пола в частном доме с индивидуальной системой отопления можно использовать до 6,0 бар, в высотных же зданиях применяют трубы выдерживающие 10 бар. Во втором случае толщина стенки больше, например не 2, а 2,2 мм.
  3. Материал из которого произведена труба
    Если с металлическими трубами все понятно, то с полимерными не совсем. В последнее время наши специалисты стали замечать, что не только потребители, но даже многие сантехники-монтажники не знают отличия труб из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT. В реальности же это разные трубы, с различными свойствами и ценой.

Какой материал больше подходит для труб теплого пола

Металлопластиковые трубы

Металлопластиковые трубы — первые и наиболее популярные, до последнего времени, полимерные трубы для теплого пола. Если смотреть в разрезе — такая труба состоит из двух полимерных слоев, между которыми находится слой алюминиевой фольги толщиной 0,2 миллиметра или более. Наиболее известная труба для теплого пола — труба Henco. Последнее время не сильно пользуется популярностью, т.к. стоимость трубы достаточно высока. За счет применения сшитого полиэтилена PEX и качественного клея для склейки слоев.

В отличии от Henco, другие европейские производители перешли на производство металлопластиковой трубы из термостойкого полиэтилена PE-RT. Удлинение данного материала при нагревании в несколько раз меньше, чем у сшитого полиэтилена PEX, соответственно надежность такой трубы при резких колебаниях температуры выше. Так многие китайские производители используют именно сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы оказывается достаточно низким,  поэтому на форумах очень много плохих отзывов о расслаивающихся трубах, растрескивающемся наружном слое (боится ультрафиолет).

Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель и уменьшить линейное удлинение до 5 раз.

Если вы решили использовать металлопластиковую трубу — лучше остановиться на европейских производителях

  1. Uponor (PE-RT/AL/PE-RT) Германия
  2. SANHA (PE-RT/Al/PE-HD) Германия (Применение до 5 класса эксплуатации)
  3. HENCO (PEXc/AL0.4vmm/PEXc) Бельгия
  4. APE, STOUT (PEXb/Al/PEXb) Италия (Один из лучший вариантов цена-качество)
  5. COMPIPE (PEXb/Al/PEXb) Россия (Применение до 5 класса эксплуатации)
  6. Valtec, Altstream и др.  Россия-Китай

Трубы из сшитого полиэтилена

Сшитый полиэтилен — наиболее популярный материал для труб теплого пола в настоящее время. Не будем останавливаться в описании данного материала, т.к. информации наберется на целую статью, а расскажем на каких вариантах труб лучше остановиться.

Наибольший процент сшивки (от 75%) в пероксидном методе сшивки — трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.

В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твердом состоянии. Основные недостатки метода – это неоднородность материала в результате, но есть и достоинства — сшитый полиэтилен получает повышенную эластичность.

При увеличении степени сшивки возрастает прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки увеличивается хрупкость и уменьшается гибкость полученного трубопровода. Если довести степень сшивки полиэтилена до 100 %, то по своим свойствам он будет подобен стеклу.

Наибольшая проблема выбора конкретного производителя и трубы — низкое качество сшивания в трубах китайского производства, как и некоторых представителях российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгибания старается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно не опытному монтажнику.

Недостатком материала PEX является то, что он кислородопроницаем. Вода в трубопроводах без защиты от кислорода через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Основной слой PEX и слой EVOH соединяются между собой клеем. Стоит отметить, что слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/ м3 · сут., что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная конструкция более надежная. Мнение о том, что наружный слой EVOH в трехслойной конструкции подвержен истиранию, ошибочно.

Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.

Одним из плюсов трубопроводов сделанных из сшитого полиэтилена — наличие эффекта памяти. Эффект памяти формы очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С. (Однако в паспорте на российско-китайскую трубу Valtec написано: » При «заломе», испорченный участок трубы должен быть удален».)

На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.

Трубопроводы из сшитого полиэтилена, а особенно PEXa произведенные в Европе, лучше других полимерных труб подходят для использования не только в теплом полу, но и в радиаторном отоплении, скрытым методом.

Какие трубы можно встретить в продаже:

  1. UPONOR COMFORT PIPE PE-Xa EVOH Германия (применение до 4 класса эксплуатации)
  2. UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса эксплуатации, теплый пол и радиаторы)
  3. STOUT PEX-A Испания (применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВО

  4. SANEXT «Теплый пол» PE-Xa Россия-Европа (применение до 4 класса эксплуатации)
  5. Valtec PЕ-Xb EVOH Россия-Китай (применение до 4 класса эксплуатации)

Термостойкий полиэтилен PE-RT

Очень часто термостойкий полиэтилен PE-RT называют сшитым полиэтиленом. Но технология производства такого полиэтилена состоит в следующем. В химической реакции «плоский» бутен заменяется на октилен (формула С8Р16 ), имеющий разветвленную в пространстве структуру. В дальнейшем он образует около главной цепи боковые ответвления, представляющие собой взаимно переплетенные цепочки мономера. Они соединяются между собой благодаря механическому переплетению веток, а не за счет межатомных связей.

Трубы PE-RT в основном используются для обогрева полов, где температура и давление ниже, чем в системах водоснабжения и отопления. Хоть производители PE-RT труб, и проводя свою маркетинговую политику, утверждают: свойства их труб такие же, как и у сделанных из сшитого полиэтилена PEX. Однако это вызывает сомнение, поскольку PE-RT – обычный термопласт с ограниченной совокупной стойкостью к повышенным температурам и давлению в системах с горячей водой, что подтверждают гидравлические испытания и последующая практика.

Сравнение кривых регрессии, полученных независимым Институтом полимеров Bodycoat (Бельгия), говорит о том, что долговечность PE-X труб выше, а кривая регрессии, показывающая потерю способности выполнения рабочих функций во времени, для термостойкого полиэтилена PE-RT имеет характерный перелом (потеря прочности при длительной эксплуатации) уже при 70 °С.

  1. BioPipe (PERT) Россия

  2. Royal Thermo 16×2.0 PE-RT (тип 2) (Россия) Самый доступный вариант с высоким качеством



Трубы из нержавеющей стали и меди

Данные виды труб в монтаже теплых полов практически не используются, и основные причины — высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле, труб из металла, а срок службы составляет более 50 лет (в теплом полу),  необходимости в таких трубах отпадает. Монтаж пола из медной трубы дороже и монтажник таких полов, должен обладать большим опытом и квалификацией.



Выводы

Как и для другого типа оборудования и материалов, при выборе конкретного производителя мы рекомендуем останавливаться на европейских производителях. В том, что производитель европейский необходимо определять, по штрих коду и надписи «Made in …». Многие продавцы предлагают итальянскую трубу, но не могут подтвердить, что она произведена в Италии, т.к. реально трубу производят в Китае, а реальная родина бренда — Россия. Ну и конечно, если труба производится в европе, то и цена на такую трубу будет не самая низкая, т.к. качество дешемым быть не может. Если сравнивать недорогую трубу немецкую и дорогую китайскую — решайте сами, на сколько вы уверены в реальных характеристиках и качестве китайской трубы, например, в уровне «сшивки» сшитого полиэтилена.

Если делать выводы по матераилам для труб теплого пола, то наши специалисты расставляют материалы в такой последовательности, начиная с наилучшего:

  1. Сшитый полиэтилен PEXa с антидиффузным слоем
  2.  Металлопластик со внутренним слоем PE-RT
  3. Сшитый полиэтилен PEXb,c
  4. Термостойкий полиэтилен PE-RT





Какая труба для теплого пола лучше?

Выбирая систему отопления для помещения, мы часто задумываемся какую систему отопления выбрать для самого эффективного прогрева помещения. На сегодняшний день большую популярность набирает система «теплый пол». В холодную пору времени как бы не было прогрето помещение поверхность пола без такой системы будет оставаться прохладной. Для полного комфорта проживания в помещении необходимо устанавливать водяной теплый пол. Но при выборе такого вида отопительной системе необходимо учитывать несколько важных факторов. Монтаж теплого пола имеет множество поворотов и изгибов, поэтому нужно учитывать эластичность и гибкость самого материала. Трубы должны быть прочными, иметь надежное соединение в тех местах, где это требуется, так как вся конструкция покрывается стяжкой и в случаи аварийной ситуации ремонт потребует значительных растрат и сил.
На сегодняшний день иметься достаточно материала для прокладки водяного пола. При выборе труб для водяного теплого пола нужно учитывать такие факторы как – сложность монтажа, стоимость материала, качество и долгий безаварийный срок эксплуатации. Поэтому потребитель старается отдавать предпочтение более дорогим и известным брендам на рынке систем отопления и водоснабжения. Выбирая неизвестный бренд, которого цена на много меньше проверенных появляется риск приобрести подделку.
Разновидность труб для монтажа водяного пола.
Медные трубы.
Медь это прекрасный теплообменник, который быстро нагревается за счет теплоносителя и эффективно и быстро прогревает саму поверхность. Труба имеет отличные характеристики и показатели в коррозийной стойкости, и они имеют большой срок эксплуатации. Но такие трубы дорогостоящие и имеют сложность в самом монтаже, а именно наличии необходимых навыков и оборудования или нанимать специалиста в этой области. Поэтому такую прокладку труб теплого пола используют очень редко.
Полипропиленовые трубы.
Полипропиленовые трубы используются в системе «теплый пол» довольно редко также как и медные трубы. Причина в этом сложный монтаж. Полипропиленовая труба не изгибается и для ее монтажа потребуется большое количество разнообразных фитингов, что не гарантирует целостность всей системы в будущем и это может привести к более дорогим ремонтным работам. Не эластичность трубы усложняет, есть процесс от доставки вплоть до ее монтажа, также и увеличивается затрат сил и времени на ее монтаж.
Металлопластиковые трубы.
Большое предпочтение в системах отопления пола отдают металлопластиковым трубам. Они имеют хорошие показатели по многочисленным критериям, что говорит о самом качестве теплого пола. Металлопластиковая труба это пятислойная труба. Внутренний слой состоит из сшитого полиэтилена с абсолютно гладкой поверхностью. Полиэтилен не подвергается разрушением в виде коррозии и окисления. Гладкий внутренний слой полиэтилена исключает засорения внутри трубы, что играет немаловажную роль в системах отопления «теплый пол». Второй слой это клеевая прослойка, которая сшивает слой полиэтилена и алюминиевой трубой. Алюминий, как и медь, имеет большую теплоотдачу и также эффективно и быстро прогревает поверхность пола, а также имеет хорошую гибкость и сохранение заданной формы. Четвертый слой еще одна клеевая прослойка, которая сшивает алюминиевую трубу с внешней полиэтиленовой трубой. Внешняя полиэтиленовый слой имеет коррозийную стойкость и необходимую прочность. Монтаж металлопластиковой трубы будет достаточно простым. Для этого не требуется особых навыков и наличия, каких либо дорогостоящих инструментов. Металлопластиковая труба имеет большую гибкость, сохраняет форму и монтируется с помощью резьбовых или пресс фитингов. Такой вид монтажа любят монтажники, так как с ней намного проще работать, чем с остальными видами материала. Цена на такой материал вполне доступна.
Трубы из сшитого полиэтилена PEX.
PEX — труба из сшитого полиэтилена красного цвета и создана специально для теплого пола, которая набирает все больше и больше популярности в той области. Монтаж достаточно простой и не нужно наличия дорогостоящих инструментов и особых профессиональных навыков. С помощью уникальных пресс фитингов монтаж занимает всего несколько секунд, и мы получаем прочное герметическое соединение. Полиэтиленовую трубу PEX, как правило, укладывают на специальную подложку фирмы valtec, но мы рекомендуем ее уложить на стальную сетку и стягивать стяжками таким способом вся конструкция станет монолитной и максимально прочной. Полиэтиленовая труба обладает рядом преимуществ по сравнению с другими используемыми материалами. Внутренняя поверхность трубы гладкая и скользкая и не позволяет задерживаться различным накоплениям, что гарантирует полную чистоту трубы в эксплуатации. Легкость трубы позволяет без труда доставлять к месту предназначения в больших количествах и также намного упрощает работу с ними. Высокая тепло проводимость, стойкость к износу материала, стойкость к термическому воздействию (что позволяет значительно повышать температуру в целой системе) и малая ценовая политика делает полиэтиленовую трубу лидером в системе «водяной теплый пол».
Мы рассмотрели возможные варианты «теплый пол». При выборе системы ля теплого пола нужно учитывать надежность, качество и долговечность, простота, скорость монтажа и ценовая политика. Неоспоримым лидером, который объединяет все эти качества, является PEX труба сшитого полиэтилена, так как она была разработана и создана специально для системы «теплый пол». Каждый потребитель сможет сделать для себя необходимые выводы и выбрать качественную систему отопления водяного пола в своем жилищном или офисном пространстве. А грамотный и качественный монтаж всей системы водяного отопления пола обеспечит безукоризненую, долгосрочную и безаварийную работу на долгое время эксплуатации.





Трубы для водяного теплого пола

В скором времени планирую делать водяной теплый пол. Подскажите, какие трубы для этого использовать? Мнения моих знакомых расходятся – одни советуют металлопластик, другие полипропилен. Что из них выбрать? Или взять что-то другое?

У меня к автору возникает сразу встречный вопрос-совет – самостоятельно ли вы будете заниматься устройством “теплого пола”?

По задаваемым вопросам видно, что вы не являетесь профессионалом в данной области строительства. Как показывает практика, правильная и надежная работа теплого пола связана не только с правильно выбранными материалами и оборудования, но и от неукоснительного соблюдения технологии монтажа.

Если первое можно для себя раскрыть, ознакомившись с многочисленными статьями и задав вопросы менеджерам на сайтах строительных компаний, то качественный монтаж зачастую под силу только опытным специалистам-монтажникам. Мой совет – доверить квалифицированную работу профессионалам! А о применении различных труб в технологии “теплого пола” я попытаюсь доступно изложить.

Какие бывают виды труб

Если рассматривать теплый пол бытового назначения (в квартирах, жилых домах, и пр.), как в вашем случае, то применение труб почти всегда стандартное: либо полиэтиленовая (ее еще называют полимерной или сшитый полиэтилен), либо металлопластиковая труба (металлополимерная труба).

Полиэтиленовая труба производства Rehau

Металлопластиковые трубы нельзя назвать полиэтиленовыми, так как полимер выполняет в большей степени защитные функции основного прочного компонента – алюминия. Внутренний защитный слой препятствует воздействию теплоносителя, являющегося для металла агрессивной средой, а наружный предотвращает пагубное влияние факторов извне.

Выбор труб для монтажа теплого пола

Какую из этих труб выбрать для монтажа водяного теплого пола? По своим прочностным характеристикам и надежности в эксплуатации они не будут сильно отличаться друг от друга. Однако, исходя из своей практики, могу сказать, что обе унифицированные для всех видов отопления трубы при устройстве теплых полов использовать можно, но профессионалами не рекомендуется. Объясню почему.

Металлопластиковя труба Valtec в разрезе

Полиэтиленовые трубы из-за особенностей структуры материала имеют очень низкую для такого вида отопления теплопроводность. Не отличается хорошей теплоотдачей и обычная металлопластиковая труба. Технические характеристики стандартных труб предполагают транспортировку теплоносителя до источника теплоотдачи (например, радиатор отопления). Теплый водяной пол же предусматривает передачу тепла от стенок труб покрытию.

Таким образом, целесообразнее всего будет применить специально разработанную для теплых водяных полов трубу. Обычно она, как и металлопластиковая, выполнена на основе алюминия, но с принципиальным отличием: внешний и внутренний слои выполнены из полимерного материала с повышенной теплопроводностью.

На рынке материалов для устройства теплых полов представлены также специальные полиэтиленовые трубопроводы, конструкция которых имеет так называемый кислородный слой. Внешний кислород благодаря этому слою не способен проникать в воду и ускорять коррозию элементов системы отопления, что повышает ее долговечность и надежность эксплуатации.

Структура трубы с кислородным слоем

Эти трубы изготавливаются по дорогостоящей технологии сшитого полиэтилена, вследствие чего, на фоне металлопластиковых конкурентов, выделяются более высокой ценой. Из-за этого алюминиевые трубы получили большее распространение. Удобство монтажа и той и другой трубы для водяного теплого пола находится на достаточно высоком уровне, хотя технология укладки немного отличается.

Можно сказать, что обе специальные для напольного отопления трубы неплохо переносят эксплуатацию. И при выборе материала и торговой марки придется полагаться, в основном, на размеры кошелька. Также, нужно остерегаться подделок! Успехов Вам!

Выбор труб для теплого пола


На текущий момент система «тёплого пола» широко распространена во всем мире и является одной из наиболее востребованных систем отопления. Ее преимущества очевидны – низкий, щадящий уровень температуры нагревания, эффективное распределение тепла по высоте помещения. Это обеспечивает комфорт и здоровый микроклимат в помещении.


Трубы являются основным элементом в конструкции теплого пола, поэтому выбор подобной системы отопления по большей части – это выбор труб, которые будут соответствовать всем требованиям к эксплуатационным и монтажным характеристикам. Среди множества марок подобной продукции стоит отметить двух производителей труб для систем теплого пола – европейские компании Blansol и Rehau. Под этими брендами производятся трубы из материала высокого качества «сшитого» полиэтилена с маркировкой PE-Xa. Продукция этих марок обладает рядом преимуществ:

  • отличные показатели эластичности и прочности, позволяющие таким трубам сохранять целостность при механическом растяжении, замерзании и расширении под воздействием высоких температур;
  • высокая степень устойчивости к появлению отложений на стенках и коррозии, что увеличивает срок службы трубы;
  • простота монтажа и минимальное количество требуемых фасонных элементов благодаря высокому уровню эластичности труб;
  • высокий уровень стойкости к различным механическим воздействиям и низким температурам – это уменьшает вероятность повреждения при транспортировке, монтаже, при замерзании системы;
  • отличные эксплуатационные характеристики – рабочее давление труб – до 10 бар, высокий уровень гладкости поверхности, благодаря чему в процессе циркуляции жидкости снижается расход энергии, а также высокая термостойкость труб – до 95ºС.


Нужно отметить, что при выборе системы теплого пола обычно сразу выбирают и все компоненты и расходные материалы, которые необходимы для ее установки. Это фитинги, элементы для фиксации (дюбели гарпунного типа, шины и т.д.), насосный блок или коллектор, блок управления системой, арматурная сетка, изоляционные плиты и прочее.

Какой трубопровод следует использовать для системы водяного отопления

A. Трубы из АБС-пластика

Трубы из акрилонитрилбутадиенстирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах дренажно-канализационных труб (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы прочные, их не рекомендуется использовать при слишком сильном солнечном воздействии, поскольку они могут деформироваться при воздействии на них. Они также не устойчивы к хлорированным и ароматическим углеводородам.

Б. Трубы ПВХ

Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей. Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.

C. Трубы PEX

Трубы

PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным. Затем этот материал проходит экструзию, которую вы можете использовать для различных целей.Сюда входят системы водяного охлаждения и отопления, системы трубопроводов зданий и водопроводы в жилых домах. PEX — это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.

D. Медные трубы

Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к перепадам температур. Огромные недостатки меди — это дороговизна и сложность установки.

E. Свинцовые трубы

Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости. Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность, а также производство бумаги. Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.

F. Трубы из высокопрочного чугуна

Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин.Среди них — пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.

г. Трубы стальные

Сталь

, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие. Основным недостатком стали является ее склонность к ржавчине, что означает, что обслуживание может быть дорогостоящим.

Нагревание до радиационного обогрева трубы PEX

Гидравлическое лучистое отопление пола использует нагретую воду, текущую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Любезно предоставлено фото: REHAU

Со времен Римской империи излучающие системы использовались для подачи тепла в здания. Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение.С разработкой передовых материалов в 1960-х годах, в частности, PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легкодоступным.

Труба

PEX уже широко используется в Европе для полов с подогревом. В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.

Как работает лучистое отопление?
Нагреваемые поверхности излучают энергию, которая поглощается другими предметами в комнате.Эти объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.

Гидравлическое лучистое отопление пола использует нагретую воду, текущую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (рис. 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления. Эти традиционные материалы также трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта по сравнению с системами трубопроводов PEX, которые могут быть собраны в наборы домовладельцев своими руками.

Рис. 1 Традиционное распределение лучистого тепла.Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.

Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления. Помимо простоты использования, PEX популярен, потому что:

  • Он может обогреть все в комнате равномерным и равномерным теплом.
  • Может быть проще установить, чем другие материалы.
  • Экономичен, снижает эксплуатационные расходы.
  • Системы

  • Hydronic тихие и чистые — без шума вентиляторов или сухого, продуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
  • Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут регулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток.
  • Трубные системы PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона — один из первых в США, кто получил Знак одобрения свободы ™ — поддерживаемую отраслью и ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными.Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

Факты и цифры о трубах PEX
PEX имеет трехмерную молекулярную связь, создаваемую в структуре пластика до или после процесса экструзии. С помощью химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением.Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Система отопления с замкнутым и открытым контуром

Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные параметры давления (PDB) и минимально требуемой прочности (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии со стандартами ASTM International F 876, Стандартными техническими условиями на трубы из сшитого полиэтилена (PEX) , ASTM F 877, Стандартными техническими условиями для горячего и холодного пластика из сшитого полиэтилена (PEX). Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по напорным трубам из термопластов (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра, диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).


Три метода Сшивание полиэтилена

Радиация
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок с помощью обычного оборудования. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)

Engel (перекисный процесс)
В этом процессе перекись смешивается с полиэтиленом высокой плотности и под высоким давлением подается смесь в экструдер. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Процесс Sioplas (силан)
Обработка перед экструзией заключается в прививке сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.


Труба

PEX может быть изготовлена ​​с кислородным барьером EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется, чтобы минимизировать перенос кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая обжимные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением.) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.

Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Трубу обычно устанавливают в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого обогрева. Обученный и сертифицированный установщик может гарантировать, что система работает на оптимальном уровне и будет реализована предполагаемая экономия затрат.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях для обогрева небольших помещений, например, ванной комнаты, используется бытовая система горячего водоснабжения.

Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он явно не очень устойчив, — говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на постройку этого дома.”

«PEX делает сияющий практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его проще размещать в виде петель из-за его гибкости.
— Гэри Рунян, менеджер по разработке продуктов в Zurn

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями с расстояниями, определенными проектировщиком.

Входящая вода самая теплая, поэтому она сначала направляется в области с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубки перед выходом располагается в областях с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой — и самой теплой — части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Необходимый линейный фут трубы зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими потерями тепла количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.

Труба PEX может быть установлена ​​в пол несколькими способами.Для нового строительства трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек с заливкой бетона или раствора поверх. В случае подвесного пола трубу можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб

.

При необходимости трубу можно установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на кв. Дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).

Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев. Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы. Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делают

Узнайте о коллекторах лучистого отопления

Коллекторы подобны «сердцу» системы теплого пола.Коллекторы водопровода — это то центральное место, где вода распределяется по трубам меньшего размера и направляется через систему лучистого тепла. Коллекторы используются для распределения воды в системах отопления, таяния снега и водоснабжения.

Эти централизованные системы состоят из адаптеров, заглушек и фитингов, которые обычно проектируются или указываются в индивидуальных коллекторах в зависимости от предполагаемого применения. Они также имеют индивидуальные запорные клапаны, позволяющие отключать отдельное приспособление или определенный трубопровод, не затрагивая другие части здания.Водяные клапаны должны быть идентифицированы, чтобы указать, какая сантехническая арматура управляется этим конкретным клапаном.

Компоненты коллектора

Хороший коллектор должен иметь возможность эффективно и экономично распределять воду, если размер трубки PEX выбран правильно. Если трубка PEX спроектирована правильно, горячая вода будет течь быстрее, что приведет к экономии воды и энергии. Сантехнические коллекторы изготавливаются разных размеров, наиболее распространенными из которых являются трубы из полиэтиленгликоля (PEX) от 3/8 дюйма до 1/2 дюйма.

Размеры коллектора PEX

Коллектор PEX снизит необходимость пайки медных труб, пламени и химикатов, которые могут попасть в водопроводные линии, вызывая закупорку и многие другие проблемы. Использование коллекторов может ускорить установку и улучшить работу систем распределения воды. Сантехнические коллекторы обычно доступны в следующих размерах от Canarsee.COM :

  • Комплект коллектора Radiant PEX с 2 ответвлениями для систем отопления, покрывающих до 800 квадратных футов
  • Комплект коллектора Radiant PEX с 3 ответвлениями, используемый для покрытия площади от 600 до 800 квадратных футов
  • Комплект коллектора Radiant PEX с 4 ответвлениями площадью почти 1200 квадратных футов
  • Комплект коллектора Radiant PEX с 5 ответвлениями площадью от 1000 до 1300 квадратных футов пола
  • Комплект коллектора Radiant PEX с 6 ответвлениями для площади пола от 1300 до 1700 квадратных футов
  • Комплект коллектора Radiant PEX с 7 ответвлениями обычно используется вместе с трубками PEX для излучающего напольного отопления в системах, охватывающих не более 1900 квадратных футов пола
  • Комплект коллектора Radiant PEX с 8 ответвлениями 3/4 дюйма может использоваться, когда покрываемая площадь составляет от 1800 до 2200 квадратных футов пола

Также доступны дополнительные модели с коллектором с 12 ответвлениями, которого должно хватить для покрытия площади пола в 2500 квадратных футов.Хотя продукты различаются от одного производителя к другому, они обычно включают одну сторону подачи с регулируемыми расходомерами и выпускными отверстиями для труб из PEX, обратную сторону с балансировочными клапанами и выпускные отверстия для труб из PEX. Сантехнические коллекторы также должны содержать два сливно-заливных клапана с датчиками температуры, 3/4-дюймовое соединение для садового шланга, запорные шаровые краны и кронштейны для настенного монтажа.

Требования к коллектору PEX

Все эти коллекторы и их покрытия будут зависеть от размера используемой трубы PEX.Для типичной системы отопления плит с 1/2-дюймовым PEX, расположенным на 12-дюймовом OC (по центру) и 1500 квадратных футов пространства, для проекта потребуется около 1500 погонных футов PEX.

Для водопровода горячей и холодной воды требуются отдельные водопроводные коллекторы PEX. Их размеры и выбираются в зависимости от количества приспособлений, а также размеров входных и выходных труб. Помните, что система лучистого тепла включает в себя не только хорошую коллекторную систему из PEX, она также должна иметь правильные кабели, напольный коврик, фитинги, термостаты и правильные трубки из PEX.

Теплый пол с подогревом | Водяное лучистое отопление на PexUniverse.com

О теплых полах с подогревом

Идея теплых полов восходит к римским временам и сегодня является наиболее эффективным и комфортным средством обогрева жилых домов, гаражей, мастерских, проездов и других коммерческих и промышленных объектов. Есть два типа систем теплого пола — водяные и электрические. Источники лучистого отопления, перечисленные в этой категории, предназначены для систем водяного или водяного отопления, в которых используются трубы из полиэтиленгликолята в качестве средства подачи горячей воды в область, где требуется тепло.

Гидравлические системы отопления обладают многочисленными преимуществами по сравнению со всеми другими существующими системами, включая принудительный воздух. Они тише, требуют минимального обслуживания или вообще не требуют обслуживания и создают непревзойденный уровень комфорта при меньшем потреблении энергии. Системы напольного отопления совместимы практически со всеми типами готовых полов, включая керамическую плитку, камень, твердую древесину, ламинат, конструкционную древесину и многие другие.

Наиболее распространенными типами систем водяного лучистого отопления являются:

Системы водяного отопления для пола

Когда трубы PEX устанавливаются в бетонную плиту, гипс или другую тепловую массу, такие системы называют «внутрипольными».Тепло от горячей воды внутри труб передается тепловой массе (полу), которая, в свою очередь, нагревает другие предметы в комнате. Прямой контакт PEX с цементом обеспечивает наиболее равномерное и оптимальное распределение тепла. В системах теплого пола чаще всего используются в подвалах, перекрытиях на уровне земли и многоквартирных домах со стальным каркасом.

Системы теплого пола

Когда в типичном жилом доме с деревянным каркасом требуется лучистое тепло, PEX чаще всего устанавливается под фанерным черным полом и прикрепляется непосредственно к нему.Линии PEX образуют единую петлю внутри пролета балок, затем переходят в другой пролет и так далее. Тепло поглощается полом наверху и передается в пространство наверху. Эти системы требуют качественной изоляции для поддержания эффективности и часто устанавливаются в сочетании с алюминиевыми теплообменными пластинами.
Основы радиационных тепловых труб

| DoItYourself.com

Установка излучающей тепловой трубы необходима, если вы хотите встроить в свой дом излучающий пол с подогревом.Другие типы лучистого тепла включают потолочные и стеновые панели, которые сильно отличаются от лучистых полов, хотя физика генерации тепла такая же. Лучистое отопление — более эффективное средство обогрева дома, чем плинтус или принудительное воздушное отопление. Поскольку в этих системах используются воздуховоды, по которым должен проходить нагретый воздух, тепло теряется еще до того, как попадает в комнату. Теплый пол — более эффективный способ обогрева дома, поскольку он теряет очень мало тепла при переходе от бойлера к радиатору отдельной комнаты.Существуют различия в способах установки систем лучистого теплого пола и в трубопроводах, используемых для передачи нагретой воды. Чтобы понять, как работает система водяного теплого пола, необходимы дополнительные пояснения.

Установка теплого пола

Два метода установки лучистого тепла в полы известны как «мокрый» и «сухой». Оба включают в себя серию труб или трубок, проходящих ниже уровня пола. Однако по мере того, как трубы производят тепло, оно поднимается внутрь и нагревает комнаты.Мокрая установка подразумевает укладку труб непосредственно в бетонную плиту, расположенную под полом. Трубу можно закрепить либо на толстой термической плите из бетона, либо на более тонком слое, который заливается черным полом. Это самый старый метод получения лучистого тепла, но фундамент дома должен выдерживать вес плиты. Бетон считается термической массой, а это означает, что он сохраняет тепло, выделяемое в трубах. Он является хорошим источником тепла даже ночью, когда прохладно.

При сухом монтаже трубу лучше не закреплять в бетоне, а между листами фанеры, которые устанавливаются под полом в отведенном для этого воздушном пространстве. Этот тип установки обычно дешевле, чем влажные системы, но требует более высоких температур, потому что также есть воздух для обогрева. Воздух не удерживает тепло, как бетон. Сухие инсталляции также могут быть размещены через балки чернового пола дома. Несмотря на то, что существуют вариации как влажной, так и сухой установки, они являются основными методами прокладки излучающей тепловой трубы под полом дома.

Radiant Heat Pipe

Трубопроводы, используемые для водяного теплого пола, обычно изготавливаются из меди, но пластик — еще один часто используемый материал. Предпочтительный напольный излучающий трубопровод известен как PEX или сшитый полиэтилен. Он чрезвычайно гибкий и устойчив к замерзанию и температурам до 200 градусов по Фаренгейту. Трубы из PEX более доступны по цене, чем жесткие трубы, такие как медные. Он разработан, чтобы противостоять внутреннему накоплению и коррозии, а также тише, чем медь.

Трубопроводы для лучистого отопления в полу — это работа для профессионалов. Установка требует многочисленных проверенных навыков и манипулирования несколькими домашними системами, включая водопроводную, фундаментную и электрическую. Однако понимание основ излучающих тепловых труб может позволить вам обсудить детали с подрядчиком по вашему выбору и принять обоснованные решения о наилучшем способе действий для вашей системы лучистого отопления для пола.

Обзор материалов, необходимых для установки системы водяного отопления

20 января 2014 г. •
Теплый пол, Лучистое отопление •
Просмотры: 879

Выбор материала для системы лучистого теплого пола довольно прост.Есть несколько типов материалов, которые можно использовать, но наиболее часто используются два конкретных типа трубок. Оба эти типа трубок пластиковые. Медь редко используется в новых системах теплого пола. В то время как медь по-прежнему является материалом номер один для систем лучистого отопления плинтусов, полибутилен и трубы являются лидерами в области лучистого напольного отопления. Долгое время «Полибуты» занимали видное место, но нынешним лидером является PEX. Вероятно, это связано с плохой прессой, которую получил в последнее время полибутилен.

Лично я много лет использую полибутилен как в водопроводных, так и в отопительных системах, и у меня никогда не было проблем с материалами. Однако есть ряд задокументированных случаев использования полибутилена (ПБ) для всевозможных утечек и неисправностей. Я склонен полагать, что проблемы являются результатом качества изготовления и, возможно, выбора блоков подключения. Независимо от того, что я думаю, водопроводная и отопительная промышленность агрессивно движется в сторону PEX, а не PB. Мне нравятся трубки PEX, и я использую их.По работе с PEX он примерно такой же, как и с PB.

PEX и PB во многом схожи, но фитинги, используемые с двумя типами трубок, не взаимозаменяемы. Другими словами, не используйте фитинги PEX с фитингами PB или PB с трубками PEX. Инструменты, используемые для резки трубок, такие же. Обжимные клещи, используемые для соединения, можно использовать с обоими типами трубок, но обжимные кольца должны соответствовать типу материала, с которым вы работаете. Опорные зажимы и зажимы, предназначенные для трубок из полибутилена, могут использоваться с трубками из полиэтилена.Конечно, есть некоторые области пересечения, но не смешивайте фитинги и обжимные кольца с двумя типами трубок.

Трубки

PEX на сегодняшний день являются лидером в современных системах водяного отопления. Имея это в виду, мы сосредоточим наши усилия здесь на трубах из полиэтиленгликолята. В современных системах теплого пола медь почти не используется, поэтому о ней вряд ли стоит говорить. Однако медь может использоваться для подачи воды в коллектор. Его также можно использовать для подачи возвратной воды из коллектора к источнику тепла.Конечно, медь можно использовать для всей системы, но ее стоимость непомерно высока, а работать с медными трубками не так просто, как с пластиковыми трубками. Для большинства применений предпочтительным материалом является трубка PEX.

Что такое PEX

PEX — это первоклассные трубки для систем водяного отопления. Техническое название материала — сшитый полиэтилен. В отличие от трубок из PB, трубки из PEX сшиты и прочнее. Разговоры о молекулярных цепочках и процессе создания PEX могут надоесть.Достаточно знать, что продукт существует и хорошо работает как в сантехнике, так и в отоплении. PEX имеет трехмерную сеть молекулярных цепей, что делает его чрезвычайно прочным. Трубку можно использовать в широком диапазоне температур и давлений. Этот тип трубок занимает первое место в списке материалов для лучистого отопления и водоснабжения, но продукт не нов. Фактически, PEX существует уже много лет.

Полиэтилен можно сшивать разными способами.В зависимости от того, какой метод используется, свойства готового продукта различаются. Один из методов сшивания используется во время производства продукта. Второй метод сшивки выполняется после изготовления трубки. Не вдаваясь в технические подробности, можно сказать, что первый метод сшивки выполняется выше температуры плавления кристалла. Обычно это называется горячим сшиванием. Второй метод, называемый холодным сшиванием, выполняется после изготовления трубки. Есть разница, и многие подрядчики считают, что трубы, сшитые горячим методом, лучше.

Метод сшивки Энгеля — это метод горячего сшивания. Это метод, который я использую для трубок чаще всего. При использовании метода Энгеля сшивание происходит в процессе экструзии основного полиэтилена. Это создает трубки, которые в отрасли известны как трубки PEX-A. Когда используется метод сшивки Энгеля, создаются трубки, которые являются продуктом более точного контроля над степенью, консистенцией и однородностью сшивки. Поскольку трубка сшивается единообразным методом, в результате получается более прочная трубка, не имеющая слабых звеньев в молекулярных цепях.

Вторичный метод сшивки известен как электронный или радиационный процесс. Это создает трубку PEX-C. При этом экструдируется трубка из полиэтилена высокой плотности (НАДЕЖДА). После изготовления трубки она подвергается воздействию высокого напряжения электричества. В ходе этого процесса молекулярная структура полиэтилена сшивается. Это холодная процедура. PEX, полученный холодным способом, не так прочен, как PEX, полученный горячим способом. Электронный процесс производит трубки с менее стабильным уровнем сшивки.

Другим методом холодного сшивания является силановый метод. С помощью этого метода специальная предварительно смешанная смола на основе полиэтилена экструдируется в трубку из полиэтилена высокой плотности. После изготовления трубки ее помещают в сауну. Тепло и влага из сауны завершают процесс сшивания. Как и в случае с холодным сшиванием, силановый метод дает сшитые трубки, которые уступают трубкам, сшитым горячим методом. Лично я предпочитаю работать с трубками, сшитыми горячим способом.

Напряжение

Трубки, используемые в системах водяного отопления, могут подвергаться большим нагрузкам. То же самое и с трубами, установленными в потолке. Практически всем известно, что здания со временем оседают. Это означает, что полы и потолки могут двигаться. Движение, возникающее в процессе осаждения, может повредить трубки, которые не установлены и не защищены должным образом. Трубопровод, установленный в бетоне, конечно, подвержен нагрузкам. То же самое и с трубами, которые устанавливаются в деревянные элементы строительных элементов.Процесс оседания — не единственное напряжение, которому могут подвергаться НКТ.

Бетон расширяется и сжимается, когда он подвергается значительным перепадам температуры. Это может оказать сильное давление на трубы, проложенные в бетоне. Некоторые подрядчики очень мало думают об этом факте. Нет ничего необычного в том, что люди думают, что трубы, используемые для лучистого отопления в полу, устанавливаются аналогично тому, как это делается для сантехнических материалов. Типовые водопроводные и электрические устройства в бетонном полу устанавливаются ниже бетона.Это не относится к трубам излучающего пола. Стандартная процедура установки труб излучающего пола в бетон. Да, он встроен в бетон, а не под ним. Это увеличивает нагрузку на трубки. Когда бетон движется, сжимается и расширяется, трубы должны выдерживать нагрузку.

Еще одним фактором, который следует учитывать при установке труб в бетон, является коэффициент истирания. Бетон имеет шероховатую поверхность. Когда бетон движется, шероховатая текстура может в конечном итоге протереть трубы или пробить трубы.Медные трубки часто вступают в химическую реакцию с бетоном, что приводит к образованию отверстий в меди. Между бетоном и пластиковыми трубами нет химической реакции, но порезы, потертости и проколы все же возможны. В отличие от водопроводных труб, которые могут быть заключены в пенопласт для защиты от бетона, трубы, используемые для систем лучистого отопления в полу, не могут быть покрыты изоляцией. В противном случае будет нарушена тепловая мощность трубки, которая сделает жилое пространство комфортным.

Сдвиг и растяжение представляют собой другие проблемы, когда трубы для системы отопления устанавливаются в бетонную плиту.Чтобы избежать проблем, установка труб в пол требует хорошего выбора материала и профессионального монтажа. Бывают случаи, когда трубка горячая, а иногда — холодная. Этот тип напряжения также может сказаться на трубопроводах. Один производитель пытается установить мировой рекорд для своих трубок из PEX. После 25 лет воздействия температур 203 градуса при 175 фунтах на квадратный дюйм его трубки все еще выдерживают интенсивные испытания. Похоже, что эта трубка из PEX будет удерживать мировой рекорд, но это не будет официальным до тех пор, пока трубка не выйдет из строя, а этого еще не произошло.

Диффузия кислорода

Химические реакции и диффузия кислорода могут быть проблемами с некоторыми нагревательными материалами. Сшитый полиэтилен очень устойчив к химическим реакциям с любыми химическими веществами, которые обычно используются в сантехнике и отоплении. Благодаря уникальной молекулярной структуре PEX трубка стабильна и инертна. Кислые условия могут повредить медные трубы. Кислая вода очень часто создает отверстия для штифтов в медных трубках.Это происходит как в водопроводных, так и в отопительных системах, когда вода содержит слишком много кислоты. К счастью, трубы PEX и PB не подвержены воздействию кислоты, которая обычно присутствует в водопроводных и отопительных системах.

Диффузия кислорода может вызвать коррозию системы отопления и ее компонентов. Пластиковые трубки очень прочные, но их можно сломать при диффузии кислорода. Это может быть большой проблемой, но с ней легко справиться. Пластиковая трубка проницаема для прохождения растворенных молекул кислорода через стенки трубки.Если это произойдет, растворенный кислород может попасть в «закрытую» систему. Когда вы имеете дело с закрытой системой, тот факт, что она закрыта, необходим для защиты системы от коррозии. В случае проникновения в систему может произойти повреждение. Технический термин для инвазии — диффузия кислорода.

По определению, диффузия кислорода — это перенос молекул кислорода через стенки неметаллических трубок. Все новые системы отопления содержат растворенные молекулы кислорода. Эти молекулы присутствуют во всей пресной воде.Из новых систем удаляются большие пузырьки воздуха. Это делается до того, как система будет запущена в эксплуатацию. Даже когда пузырьки воздуха ушли, растворенный кислород остается. Вентиляционные отверстия и совки не способны удалять растворенный кислород.

После активации системы отопления вода в системе нагревается до температуры нагрева. Когда это происходит, модули растворенного кислорода выходят из раствора и становятся более агрессивными. Молекулы ищут компоненты железа для атаки.Если для молекул доступны предметы из железа, ржавчина и коррозия не останутся незамеченными. Это стандартная процедура для типичных систем водяного отопления.

При работе с чугунным котлом, металлическими трубами и теплом плинтуса растворенный кислород находит свои цели и прикрепляется к ним. Это создает слой ржавчины. Но как только слой ржавчины был создан, растворенный кислород в значительной степени израсходован. Другими словами, система отопления достигает точки, где появляется уровень ржавчины, и тогда проблема ржавчины исчезает.Это продолжается десятилетиями и вполне приемлемо. Однако существует разница, когда растворенный кислород 1S присутствует в системе отопления, состоящей из неметаллических трубопроводов, например в системе лучистого отопления, которая создается с трубками из полиэтилена PEX или PB.

Итак, в чем разница между файлом. металлическая система отопления и неметаллическая система с точки зрения растворенного кислорода? Почему ржавчина достигает точки насыщения и останавливается в металлической системе и продолжает расти в неметаллической системе? Растворенный кислород в металлической системе ограничен.Как только растворенный кислород образует слой ржавчины, процесс останавливается. Это не относится к неметаллической системе. Причина в том, что растворенный кислород может продолжать попадать в неметаллическую систему через стенки неметаллических труб. Это означает, что процесс коррозии продолжается в неметаллической системе, которая не имеет защиты.

Насколько серьезен процесс коррозии? Достаточно плохо. Если чугунный котел и компоненты из черных металлов используются с неметаллической системой трубопроводов, может возникнуть ряд проблем.Окончательный отказ системы наступит, когда котел выйдет из строя из-за коррозии. К другим проблемам относятся отказы циркуляционного насоса, дыры в металлических резервуарах и скопления шлама, которые могут уменьшить поток воды. Достаточно знать, что нельзя допускать возникновения коррозии в неметаллической системе отопления, в которой используются компоненты из черных металлов.

Прекращение диффузии кислорода

Остановить диффузию кислорода несложно. На самом деле, это достаточно просто, что нет веского оправдания тому, чтобы позволить коррозии существовать в неметаллической системе.Некоторые методы защиты дороже других. В отопительной промышленности существует четыре типичных средства контроля диффузии кислорода. Зная это, давайте рассмотрим каждый из вариантов.

Некоторые подрядчики изолируют металлические элементы системы отопления от разрушительной воды с помощью теплообменника. Теплообменник из цветных металлов может быть установлен для защиты системной воды от агрессивных частей, таких как чугунные котлы, расширительные баки, насосы или циркуляционные насосы. Теплообменник защищает компоненты системы отопления на стороне котла, но не защищает компоненты системы отопления на стороне отопления.Это означает, что все компоненты системы отопления должны быть выполнены из цветных металлов.

Система обогрева может быть спроектирована и установлена ​​для удаления всех черных металлов. Это один из лучших способов решить проблему диффузии кислорода. Например, бронзовые насосы и облицованные стеклом резервуары могут быть установлены для предотвращения образования ржавчины. Стоимость полной системы из цветных металлов может обескураживать. Чтобы преодолеть это, некоторые люди используют ингибиторы коррозии со всеми теплоносителями.При правильном использовании ингибиторы коррозии работают, но процесс трудоемкий. Это не то место, где раствор добавляют к нагревательной жидкости и забывают. Кто-то должен контролировать смесь тепловых жидкостей и ингибиторов коррозии. Если смесь ингибиторов коррозии упадет ниже желаемого уровня, может произойти коррозия. По этой причине не многие люди выступают за использование ингибиторов коррозии.

Одним из простых и экономически эффективных способов решения проблемы диффузии кислорода является установка тепловых трубок с барьером диффузора кислорода.Этот тип трубок из PEX ограничивает диффузию кислорода в теплоносители. В основном трубка из полиэтиленгликоля, сделанная с барьером, аналогична медным трубкам по функциям. Барьер позволяет системе PEX создавать базовый уровень ржавчины за счет присутствующего в воде кислорода, но предотвращает постоянную проблему коррозии.

Выбор метода борьбы с диффузией кислорода — личное решение. Многие подрядчики выбирают трубки из полиэтиленгликоля с барьером, но часто используются и теплообменники.Кроме того, есть подрядчики, которые создают системы, не вызывающие коррозии, за счет исключения компонентов из железа. Вы можете использовать любой удобный для вас способ, но убедитесь, что вы эффективно защищаете системы отопления.

Номинальные значения температуры и давления

Значения температуры и давления являются важными факторами при выборе материалов для системы отопления. Трубки PEX доступны в различных номиналах для всех типов работ. Например, вы можете купить продукт PEX, рассчитанный на температуру 2000 и номинальное давление 80 фунтов на квадратный дюйм.Другой тип трубок PEX рассчитан на температуру до 1800 с давлением до 100 фунтов на квадратный дюйм. Третий тип трубок PEX выдерживает номинальную температуру 73,40 и предел давления 160 фунтов на квадратный дюйм. Вы должны подбирать подходящие трубки для каждой работы. Рейтинги, присвоенные трубкам PEX, выдаются Советом по гидростатическим расчетным нагрузкам Института пластиковых труб.

Размер и емкость трубки

Размер и емкость трубки также являются факторами при выборе трубки для системы отопления.Один тип трубок из полиэтиленгликоля с защитным барьером для предотвращения попадания растворенного кислорода в закрытую систему доступен в четырех размерах. Трубка с номинальным внутренним диаметром 3 дюйма. доступен в этой форме. НКТ 3/4 дюйма будет содержать 0,491 галлона жидкости в секции трубы длиной 100 футов. Трубка того же типа с трубкой 1/2 дюйма. номинальный внутренний диаметр будет удерживать 0,920 галлона жидкости на каждые 100 футов установленной трубы. НКТ с номинальным диаметром 5 / дюйм. Вмещает 1,387 галлона жидкости на 100 футов трубы.Количество галлонов жидкости, содержащихся в 100 футах трубопровода с номинальным внутренним диаметром 3/4 дюйма, составит 1,89 галлона.

Одним из главных достоинств пластиковых трубок является длина имеющихся катушек. Очевидно, что лучше всего минимизировать количество соединений для скрытых трубопроводов. Медные трубки доступны в бухтах, но с ними может быть сложно работать, а длина бухт ограничена. Я полагаю, что длина любого змеевика ограничена, но пластиковые трубки доступны в гораздо более длинных змеевиках, чем медные.Например, трубы PEX с номинальным внутренним диаметром 3/8 дюйма могут быть приобретены в бухтах диаметром от 400 до 1000 футов. Трубки с внутренним диаметром 1/2 или 5/8 дюйма могут быть приобретены в бухтах. от 300 до 1000 футов в длину. Трубки большего размера, такие как 3/4 дюйма. размер доступен в длине от 300 до 500 футов. Доступны трубки PEX размером до 2 дюймов в диаметре.

Большинство людей не представляют себе использование пластиковых трубок в типичных работах по отоплению плинтусов с горячей водой. Это может быть связано с тем, что PEX редко используется для этой цели, но некоторые типы пластиковых трубок могут использоваться в таких приложениях.Например, один продукт PEX рассчитан на температуру до 200 °. Это соответствует критериям работы по обогреву плинтуса с горячей водой, а трубка из PEX защищена от диффузии кислорода барьером, поэтому ее можно использовать с компонентами из черных металлов. Когда стоимость PEX сравнивается со стоимостью меди и все преимущества пластиковых трубок полностью учтены, вы, вероятно, можете ожидать, что все больше и больше систем будет устанавливаться с трубками PEX. Если вы не знали, что PEX можно использовать со стандартными системами плинтусов, то теперь знаете.Получите преимущество перед конкурентами и станьте законодателем моды. Более низкая стоимость PEX-трубок делает их использование в плинтусах очень привлекательным.

Коллекторные системы

Коллекторные системы являются важным компонентом системы лучистого напольного или потолочного отопления. Вы можете построить свои собственные коллекторные станции, но часто проще купить сборные блоки. Производители трубок обычно предлагают полный набор системных компонентов. Хорошая идея — поддерживать максимальную совместимость систем.Имея это в виду, имеет смысл покупать коллекторы и связанные с ними компоненты у производителя трубок, которые будут использоваться в системе, когда это возможно.

Предполагая, что вы будете покупать предварительно собранные коллекторы, ищите продукты, которые предлагают варианты монтажа и конфигурации. Вам также следует искать коллекторы, которые предоставляют возможности для зонирования и балансировки. Если вы решите построить свои собственные коллекторы, у вас будет полный контроль над вопросами проектирования. Многие производители изготавливают коллекторы на заказ по запросу.

Коллекторы являются только частью коллекторной станции. Материалы, используемые для монтажа коллекторов, также должны быть совместимы с системой в целом. Подрядчикам доступен ряд вариантов монтажа. Помимо функциональности, материалы, используемые для монтажа коллекторов, могут быть привлекательными. Иногда нецелесообразно ставить коллекторы в труднодоступных местах. В этом случае необходимо приложить усилия для внешнего вида. Откидные отсеки, закрывающие коллекторы, являются идеальным выбором для ситуаций, когда коллекторы необходимо устанавливать в местах, открытых для обзора.

Фитинги

Фитинги, используемые с трубками PEX и PB, аналогичны, но не взаимозаменяемы. В системах отопления используются разные виды арматуры. Большинство подрядчиков используют медные вставки и медные обжимные кольца. Но иногда используются компрессионные фитинги. Большинство подрядчиков предпочитают обжимные фитинги компрессионным фитингам. Риск утечки обычно намного ниже при использовании обжимных фитингов. Выбор и установка фурнитуры — важный фактор, влияющий на работу системы.Никогда не срезайте углы на фитингах или при выполнении соединений. Небольшая ошибка в этой области может привести к серьезным неприятностям в будущем.

Большинство утечек в системе лучистого отопления происходит в точках подключения. Часто говорят, что фитинговые соединения — самое слабое звено в системе лучистого отопления. Большинство подрядчиков полагают, что если соединения проходят испытание под давлением перед сокрытием, риск утечки устраняется. Это не совсем правда. Конечно, испытание под давлением во время установки должно быть выполнено, и оно выявит утечки, которые присутствуют во время испытания.Но утечки могут появиться позже. Нередко фитинги выходят из строя спустя долгое время после их установки. Соединение, которое проверяется нормально во время установки, может протекать позже. Почему это? Потому что фитинги часто выходят из строя в результате длительного нагрева или охлаждения. Естественное расширение и сжатие, связанные с изменением температуры, могут сказаться на соединениях. Когда происходит нагрев и охлаждение под давлением, это называется термоциклированием.

Такие изделия, как фитинги, могут проходить термоциклические испытания.Перечисленные рейтинги фитингов могут помочь гарантировать качество установки. Сертификация третьей стороной — еще один показатель качества фитинга. Когда вы выбираете материалы для системы отопления, ищите продукты, которые были протестированы и оценены. Процесс выбора материалов очень важен. Если вы используете некачественные продукты, вы, вероятно, в какой-то момент столкнетесь с проблемами. Возможно, вам придется заплатить немного больше во время установки за первоклассные продукты, но конечный результат должен быть намного лучше и может сэкономить вам много денег и сэкономить деньги в будущем.

Органы управления

Элементы управления, используемые в системе отопления, могут сильно различаться. Элементы управления идеально подходят для одной системы, но могут не подходить для другой системы. Варианты управления обычно должны выбирать покупатели. К сожалению, большинство клиентов не представляют, в чем разница между зонным клапаном и регулирующим клапаном. В идеале подрядчики должны информировать своих клиентов о многих доступных вариантах управления. Неразумно предполагать, что обычные люди могут принимать жизнеспособные решения о том, какой тип управления установить с системой отопления.Даже некоторые подрядчики по отоплению не могут решить, какой тип управления лучше всего подходит для системы.

Регуляторы смешивания впрыска — это один из вариантов управления системой отопления. Трехходовые терморегулирующие клапаны являются популярным средством управления системами лучистого отопления, также как и телестаты и зонные клапаны. Пропорциональные клапаны управления и модули управления зонами также доступны для управления системой отопления. Каждую систему следует оценивать на индивидуальной основе, чтобы определить, какой тип управления лучше всего подходит для системы отопления.

Прочие материалы

Другие материалы, которые используются при установке системы лучистого отопления, включают зажимы, рукава, скобы и т. Д. Многие подрядчики используют скобки и скобозабиватели для закрепления своих нагревательных трубок. Некоторые подрядчики используют пластиковые J-образные крючки для крепления трубок. Зажимы и кабельные стяжки также используются для фиксации труб из PEX и PB. Продаются пластиковые направляющие, которые позволяют вставлять трубки в каналы в направляющих для фиксации трубок. Рукава используются под распиленные швы в бетоне.Опоры изгиба используются для вывода трубок из пола в стены без обжима труб. Следует тщательно выбирать все материалы, используемые в системе отопления.

Заманчиво купить любые предлагаемые товары по самой низкой цене. Многие подрядчики покупают продукцию по максимально низким ценам. Это может быть ошибкой. Нет ничего плохого в том, чтобы торговаться по лучшей цене, но убедитесь, что материалы, которые вы покупаете, стоят вашего времени и не навредят вашей репутации.Итог: получайте самую лучшую цену на лучшие продукты, которые вы можете найти, но не соглашайтесь на товары более низкого качества только потому, что они дешевы.

Источник: Dodge Woodson

Теплый пол

Теги: коллектор, трубки PEX, лучистое отопление

Desco Energy

Водяной теплый пол с водяным обогревом — Декор для комфорта

Тысячи лет назад лучистый пол с подогревом использовался римлянами для обогрева бань и особых дворцов.Китайцы и корейцы веками использовали лучистое тепло для пола во дворцах и обычных домах. И уже более века излучаемое тепло успешно используется в Соединенных Штатах в ограниченных сферах, таких как крытые бассейны и сады. За последние 20 лет в результате технологических достижений в области пластмассовых излучающих полов становится все более популярным использование всех типов коммерческих и жилых систем отопления во всем мире. В Европе, где лучистое отопление стало самым популярным, во многих новых и существующих домах и коммерческих зданиях используется лучистый пол с подогревом.В Соединенных Штатах Америки лучистое отопление становится все популярнее с каждым годом как наиболее эффективная и комфортная система отопления.

Рисунок 1. Водяной теплый пол
нагревательные трубки, проложенные в специальном корпусе
образец нагрева перед бетоном
залить. Фото любезно предоставлено Ready
Ассоциация смешанного бетона
Онтарио.

Что такое лучистые полы с подогревом?

Лучистое напольное отопление — это метод обогрева вашего дома за счет циркуляции горячей воды по специальной пластиковой трубке, называемой PEX, под полом. При таком применении тепла тепло излучается от труб вверх через пол. Точно так же, как солнечное тепло, лучистое отопление согревает предметы, а не воздух. В отличие от систем с принудительной подачей воздуха, которые нагревают воздух, а затем передают тепло таким объектам, как стены, мебель и людей, лучистое тепло обеспечивает эффективное и действенное тепло там, где оно необходимо.Системы с принудительным горячим воздухом создают расслоение, в результате чего верхние слои воздуха становятся теплее, чем нижние слои, поэтому в типичной комнате температура от пола до потолка может варьироваться от 10 до 15 градусов. При лучистом отоплении температура пола выше, чем температура потолка, что создает обратное расслоение и идеальный комфорт.

Есть три типа лучистого теплого пола: водяное, электрическое и воздушное. Подавляющее большинство приложений сосредоточено на водяном водяном отоплении пола.

Привезенные в Северную Америку после Второй мировой войны, первое поколение североамериканских систем столкнулось с несколькими механическими отказами. Использование обычных стальных трубопроводов в бетонных полах привело к кратковременным отказам через 20–30 лет эксплуатации. Стальная труба находилась в непосредственном контакте с бетоном, и сразу после установки началась коррозия. В семидесятых годах стальная труба была обернута защитным барьером, но все же оставалась потенциальной утечкой и повреждением.Внедрение коврового покрытия и линолеума создало дополнительные препятствия для системного применения и повышения эффективности. Сегодня были внесены значительные улучшения как в нагревательный элемент, так и в конструкцию системы.

Гидравлическое лучистое напольное отопление — это система пластиковых или металлических труб / труб, проложенных внутри пола, которая направляет горячую воду в определенные комнаты или «зоны», рассеивая тепло по поверхности пола (см. Рисунок 1).

Более холодная вода возвращается к источнику тепла, где она повторно нагревается и снова отправляется в так называемую «систему с замкнутым контуром».Трубы могут быть заключены в бетонную плиту, бетонный или гипсовый цемент с заливкой, уложены в панели с канавками, которые прибивают к основному полу, или подвешены под деревянным черным полом с помощью металлических пластин, закрепленных под поверхностью пола (см. Рисунок 2). Тепловая мощность определяется расстоянием между трубами, температурой воды, расходом и напольным покрытием. Тепловая мощность должна быть рассчитана с учетом требований к потерям тепла в доме.

Рисунок 2. Подвешивается на черный пол. Изображение предоставлено Wirsbo Co.

Один из широко используемых типов трубок — это новые герметичные, нетоксичные, высокотемпературные гибкие трубопроводы, называемые сшитым полиэтиленом (PEX). PEX — это прочная трубка, которая не становится хрупкой со временем и не подвержена воздействию агрессивных добавок в бетон или водных условий. PEX использовался в Европе с 1970-х годов и был представлен в Северной Америке в начале 1980-х годов.

Можно ли установить теплый пол в новых или существующих домах? Да. Системы лучистого отопления могут быть легко спроектированы и установлены в новом строительстве, однако домовладельцы, желающие отремонтировать, могут включить водяное водяное отопление во всем доме при наличии определенных условий:

  • высота потолка строительной конструкции и дополнительный вес достаточны для установки дополнительных шпал и основания пола, или
  • доступна нижняя сторона чернового пола, или
  • при добавлении в подвал высоты достаточно для заливки бетона над утеплителем.(Если бетонный пол снизу уже утеплен, дополнительная изоляция не требуется.)

Домовладельцы могут установить водяной теплый пол по всему дому или в отдельных комнатах (см. Рисунок 3). Самыми популярными помещениями с этим типом отопления являются ванная, кухня и гостиная-комнаты, где проводится больше всего времени. Если только отдельные комнаты имеют этот тип отопления, то требуется отдельная система отопления и вентиляции для обогрева остальной части дома.Систему также можно «зонировать», чтобы в каждой зоне был контроль температуры.

Рисунок 3: Hydronic radiant
теплый пол во всем доме
дом. Примечание: трубы не
виден при установке
завершенный.

Перед установкой системы специалист по теплым полам DESCO Energy выполнит расчет тепловой нагрузки вашего дома для каждой комнаты.Оценка тепловой нагрузки поможет в эффективном проектировании системы. Путем размещения трубок с определенными рисунками и промежутками система может обеспечить изоляцию комнаты / дома и варианты напольного покрытия.

При установке следует проявлять особую осторожность, чтобы не проколоть трубы или трубки.

Открытые поверхности, которые хорошо проводят тепло, лучше всего подходят для теплого пола, например, готовый бетон или керамическая плитка. Следует отметить, что если в дальнейшем будет произведен ремонт полов, система водяного водяного отопления может потребовать корректировки системы отопления.Например, температуру воды в системе отопления необходимо будет отрегулировать, если произойдет переход от голой или окрашенной готовой плиты пола к керамической плитке, деревянному полу или ковру с подкладкой. Деревянные полы и толстые ковры действуют как теплоизоляционное покрытие, ограничивая восходящий поток тепла и снижая эффективность системы.

Эта система отопления состоит из трех компонентов: источника тепла, системы распределительных трубопроводов и средств управления.Источником тепла в системах водяного водяного отопления является высокоэффективный котел Trinity, работающий на природном газе или пропане. Энергия, используемая для нагрева горячей воды, также может быть нефтью, электричеством, дровами или солнечными батареями.

Циркуляционный насос котла обеспечивает циркуляцию воды вокруг котла и через него, называемую первичным контуром. Другой циркуляционный насос перемещает воду из первичного контура через коллектор в систему распределительных трубопроводов (трубку) внутри этажей.Правильно спроектированный и сбалансированный, он обеспечивает равномерное тепло в каждой комнате. Температура в правильно спроектированной системе теплого пола не превышает 29ºC (85ºF).

Чтобы выбрать, насколько теплой или прохладной будет комната или дом, требуются элементы управления, позволяющие установить в системе определенную температуру. Каждая комната или каждый этаж могут быть отдельной зоной, управляемой термостатом и насосом. Коллекторная система может представлять собой одну зону или серию зон с серией клапанов на каждом контуре, которые могут индивидуально управляться его термостатом.Коллектор, распределяющий воду по каждому контуру, обычно расположен в доступной стенке полости, где поток воды для каждой зоны уравновешен и настроен в соответствии с расходом и температурой. Существуют различные методы контроля температуры для каждой зоны или контура с использованием таких компонентов, как впрыскивающие насосы с регулируемой скоростью или термостаты с контролем состояния покоя вне помещения, встроенные в насосы или клапаны. Остаток горячей воды — это метод контроля и регулирования температуры воды, подаваемой в зону или зоны или контуры, в зависимости от температуры наружного воздуха.Сброс системы горячего водоснабжения предотвращает перерегулирование систем горячего водоснабжения за счет снижения температуры воды при повышении температуры наружного воздуха и повышения температуры воды при понижении температуры наружного воздуха. Подача горячей воды той же температуры на пол в комнате в более мягкий день гарантирует превышение уставки термостата. Системы лучистого отопления реагируют медленно, и возникает эффект маховика. Только для обогрева объектов требуется больше времени для повышения эффективности. Слишком много тепла приведет к перегреву помещения.Самая частая жалоба от плохо спроектированной системы лучистого теплого пола — это превышение температуры. Дизайн и установка системы имеют решающее значение для поддержания взыскательного комфорта. В напольном лучистом отоплении главное — это комфорт, и нам нравится думать о лучистом тепле как об украшении с комфортом. Следует соблюдать осторожность, чтобы не превышать рекомендованную максимальную температуру, поскольку это может привести к деформации твердого деревянного пола и вызвать нагрузку на систему.

Есть три варианта установки:

  1. Система «плита на грунте». Одним из примеров системы «плита на грунте» является трубка PEX, прикрепленная к проволочной сетке или закрепленная на жесткой изоляции из пенополистирола.Бетон заливается поверх трубопроводов или насосно-компрессорных труб на уровне грунта. Плита должна быть изолирована от внешней стороны пола до краев плиты.
  2. Система тонких плит:
    1. Трубка теплого пола крепится над черным полом и покрывается легким бетоном или самовыравнивающейся гипсоцементной подложкой. Толщина пола варьируется от 3,2 до 3,8 см (от 1,25 до 1,5 дюйма).
    2. Другой вариант — поместить трубы между черновым полом и чистым полом. Это поднимает пол всего на 1,3 см (1/2 дюйма). Существует множество новых панелей основания, которые удерживают трубы на месте и включают алюминиевые передаточные пластины для повышения эффективности нагрева.
  3. Сухая или «пластинчатая» система: трубы прикрепляются к нижней стороне чернового пола, также известная как система сушки под палубой или балочным перекрытием.В холодном климате трубы должны быть прикреплены с помощью алюминиевых переходных пластин, и обе они должны быть хорошо изолированы для повышения производительности. Без утеплителя тепло разойдется в подвал. Также возможно наличие надпалубной системы сушки, в которой теплообменные пластины поддерживаются шпалами.

Требуется, чтобы лицензированный техник или подрядчик по вашему выбору выполнил окончательный запуск и подключение котла и системы отопления.

Приблизительная стоимость установленной системы водяного водяного теплого пола лицензированным подрядчиком по ремонту оборудования может составлять от 6 до 12 долларов за квадратный фут. При использовании DESCO Energy и реализации этого проекта затраты на проект «сделай сам» могут составлять от 3 до 6 долларов за квадратный фут или менее половины стоимости системы, указанной подрядчиком. Эта стоимость может быть больше или меньше в зависимости от конкретных требований к отоплению и результатов энергоэффективности. Помимо системы отопления, в доме требуется система механической вентиляции.

Рекомендуется проводить ежегодное техническое обслуживание механического оборудования, такого как насосы, водонагреватель, элементы управления и т. Д. Если возникла проблема или неисправность, она обычно встречается в этих механических частях.

Для ремонта системы домовладелец должен обратиться в компанию DESCO Energy или к местному лицензированному технику. Убедитесь, что у вас есть план проекта для расположения трубок.

Чтобы избежать ненужных ремонтных работ, все оборудование должно использоваться и обслуживаться в соответствии с его конструкцией.Домовладельцы, отключающие элементы управления или перемещающие насосы, или из-за отсутствия лицензированного специалиста, заполняющего форму подтверждения гарантии, могут потребовать ремонта и, возможно, аннулировать свою гарантию.

Хотя источник тепла в правильно обслуживаемой системе может прослужить от 30 до 40 лет, трубы PEX, проложенные в полу, прослужат более 50 лет. (Некоторые результаты испытаний показывают ожидаемую продолжительность жизни 200-300 лет.)

Гарантийная политика DESCO Energy и производителей в значительной степени зависит от сертифицированных и квалифицированных подрядчиков по механическому оборудованию, завершающих окончательный запуск и настройку установки.Все требуют соблюдения положений Кодекса юрисдикции, в которой строится дом. Некоторые производители также требуют, чтобы определенные устройства были установлены на месте для обеспечения полного гарантийного покрытия, такого как отсечка низкой воды и надлежащие вентиляционные материалы. Нет разницы в гарантии между новым строительством и ремонтом, и гарантия должна быть предоставлена ​​потребителю в письменной форме.

Гарантия на установку зависит от подрядчика по отоплению и его гарантийных политик.Возможна разница в гарантии между строительством нового дома и ремонтом, выполняемым подрядчиком по отоплению.

Комфорт

Излучающий пол с подогревом обеспечивает равномерное и комфортное тепло, поскольку в системе этого типа меньше движения воздуха. При этом типе отопления нет сквозняков, кроме как через ограждающую конструкцию здания. Тепловая масса (бетонный пол) сглаживает колебания температуры.Пол теплый на ощупь.

Энергоэффективность

R Пиантный пол с подогревом более экономичен в эксплуатации, поскольку температура может быть установлена ​​на 68ºF, а не на обычные 70-72ºF, обеспечивая тот же уровень комфорта. Потери энергии меньше, потому что не существует расслоения. Самая теплая часть излучающей системы находится на уровне пола, а не на уровне потолка для систем принудительной вентиляции.

Зонирование различных комнат с возможностью изменения температуры значительно снижает потребление энергии.Все электрические дома, продвигаемые в 70-х и начале 80-х годов энергокомпаниями, экономили энергию за счет возможности зонировать и контролировать температуру в каждой комнате индивидуально. Однако, если домовладелец поддерживал одинаковую температуру в каждой комнате, затраты на электроэнергию были непомерными. Основным преимуществом экономии средств была способность дома зонировать каждый температурный режим и приспосабливаться к заполняемости. Также электрические дома должны были иметь более высокий уровень изоляции. Эти два фактора были экономией затрат на все электрические дома, а не ценой на электроэнергию.Использование преимущества индивидуального зонирования и контроля температуры каждой комнаты в зависимости от присутствия в системах напольного лучистого отопления — это самая большая функция экономии энергии.

Поскольку лучистые полы с подогревом имеют низкую рабочую температуру, для нагрева воды можно использовать широкий спектр источников — конденсационный котел, геотермальный тепловой насос, солнечное или даже центральное отопление.

Система работает тихо, потому что единственное движение — вода, проходящая через трубку PEX с помощью циркуляционного насоса, почти не слышна.Самый громкий звук в системе — это газовая или масляная горелка, которая, как правило, очень тихая и обычно находится в отдельной комнате или в отдельной части дома. .

В отличие от обычных печей с принудительной подачей воздуха, лучистые полы с подогревом не имеют каналов или радиаторов, которые способствовали бы улавливанию или перемещению пыли. Примечание. Воздуховод необходим для системы механической вентиляции или кондиционирования воздуха.

Для жителей, страдающих аллергией или респираторными заболеваниями, окончательным решением является уменьшение или устранение движения воздуха.Уменьшение движения воздуха также снижает движение загрязняющих веществ. Перемещение пыли, грязи, пыльцы, бактериальных и вирусных спор, а также других инвазий, которые обычно растут в темных системах протоков, значительно сокращается, а в некоторых случаях устраняется. Эта окружающая среда более здоровая и безопасная, чем загрязнение, создаваемое системами принудительной подачи воздуха.

Гидравлические лучистые полы с подогревом — это практически невидимая система. Без обогревателей плинтуса, воздушных заслонок и т. Д. Расстановка мебели не ограничивается системой отопления.Ванные комнаты или специальные помещения с твердой отделкой пола хорошо подходят для этого типа отопления.

Из-за тепловой массы система может медленнее реагировать на изменения температуры. В плохо спроектированных зонированных системах произойдет перегрев. Система не предназначена для частой регулировки температуры.

Ночные сбои в большинстве ситуаций нецелесообразны, так как система медленно реагирует.

Вентиляцию надо делать отдельно.Обмен свежего воздуха, увлажнение и кондиционирование воздуха должны осуществляться с помощью отдельной принудительной системы воздуховодов.
