Высота установки вытяжки кухонной: Высота установки вытяжки над плитой: требования и нормы

конструкция и типы оборудования, расчёты, инструкция по монтажу и их варианты, правила

Функциональные способности домовых вытяжных вентиляционных каналов практически всегда оставляли желать лучшего. Они не справлялись со своей основной задачей – вытягиванием из помещения кухни отработанного воздуха и неприятных запахов. Именно поэтому впоследствии были изобретены такие полезные и необходимые устройства, как вытяжки, которые действовали намного эффективнее каналов. Собираясь монтировать новое кухонное оборудование, многие задумываются, на какой высоте вешать вытяжку? А это имеет значение. От высоты, на которой будет закреплено устройство, зачастую зависят производительность и качество его эксплуатации.

Конструкция стандартной вытяжки

Точнее представлять расположение вытяжки можно, если хотя бы немного разбираться в ее устройстве. Стандартная вытяжка состоит из следующих элементов:

• Стальной корпус;
• Двигатель;
• Крыльчатка двигателя;
• Фильтр;
• Устройство управления.

Стандартная высота установки вытяжки

Можно выставлять режимы для работы вытяжки. Их всего два – фильтрация (рециркуляция) и вывод воздуха в канал вентиляции.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Как определить высоту крепления вытяжки

Очень часто для того, чтобы определить оптимальную высоту крепления вытяжки, достаточно заглянуть в инструкцию к данной модели устройства. Обычно указывается не определенное расстояние, а диапазон, в пределах которого и должно помещаться вытяжное оборудование для кухни.

При этом следует учитывать такие немаловажные факты, как рост хозяйки квартиры и особенности интерьера кухни. Но даже, в случае утери инструкции, есть другой выход. Существуют стандарты, благодаря которым можно более четко определиться с тем, на какой высоте должна помещаться кухонная вытяжка над варочной панелью, либо плитой.

Нужно учитывать тип варочной поверхности, для каждого типа существуют свои мерки. Итак, на какой высоте рекомендуется вешать вытяжку:

• Над газовой плитой ее размещают на высоте 75-85 см,
• Над электроплитами – на высоте 65-75 см.

Если вы выбрали наклонную модель, то расстояние от ее нижней части до варочной поверхности должно составлять примерно 55-65 см для газовых плит, и около 35-45 см – для электроплит.

Высота может меняться, но только в пределах указанных 10 см, а также в зависимости от мощности конкретной модели и ее технических характеристик. Не стоит пренебрегать данными ограничениями, от этих показателей зависит не только качество работы техники, но и безопасность работы, в частности пожарная безопасность.

Основные правила установки вытяжки

Более качественная работа устройства возможна только при условии, что вытяжка полностью покрывает поверхность плиты. В этом случае, загрязненный воздух будет практически полностью поглощаться, а его утечка будет минимальной. Это основная причина, почему покупатели предпочитают модели с более широким зонтом, от 60 до 90 см. Этот размер соответствует размеру стандартной плиты или панели.

Высота размещения вытяжного зонта определяется в соответствии с эргономическими правилами и нормами пожарной безопасности. Чем меньше расстояние от зонта до варочной панели, тем лучше будут поглощаться кухонные испарения и плохие запахи. Но в то же время, высота не должна быть слишком малой, иначе высок риск возникновения повреждения системы вентиляции. Это может произойти по причине перегрева или даже возгорания жирной пленки, которая образуется на поверхности фильтра.

Поэтому из соображений безопасности минимальное расстояние от плиты до зонта должно быть около 50-65 см. Значения могут незначительно колебаться. Часто оптимальная высота монтажа вытяжки указана в техпаспорте. Из соображений эргономики она должна располагаться так, чтобы не мешать готовить пищу.

Параметры для установки вытяжки по высоте

Варианты монтажа вытяжки

Существует несколько способов монтажа. Первый предполагает размещение вытяжного устройства внутри подвесного шкафа, у которого отсутствует дно. К центральной полке крепят вытяжное устройство. В этой же полке, а также в потолке шкафа проделывают отверстия для вывода шланга.

Один из концов шланга прикрепляют к вытяжке, а другой просовывают в отверстия и выводят в вентиляционный канал. В режиме фильтрации шланг обрезают при выходе из дыры в потолке шкафчика.

Встроенный тип вытяжки монтируется по схеме, которая представлена в инструкции к ней. Модель рассчитана на установку в короб, либо в подвесной шкафчик.

Вытяжка, прикрепленная к днищу шкафа

В днище кухонного шкафчика, а также в потолочной полке проделывают отверстие под шланг. Для осуществления отвода в вентиляцию шланг подводят к самому отверстию вентиляционной отдушины.

Для режима фильтрации его обрезают при выходе из отверстия потолочной полки шкафа. Вытяжку прячут за панелью, материалом для нее является материал идентичный тому, из которого сделаны дверцы шкафа.

Монтаж вытяжки в подвесном шкафу

В днище шкафа проделывают отверстие, размер которого соответствует размеру кухонной вытяжки. Остров вытяжки прячут в шкафчик. Крепление осуществляется при помощи отверстий в нижней кромке, при помощи которых вытяжку прикручивают к дну шкафчика.

Кухонная вытяжка установлена правильно

В полке, расположенной посередине шкафа, а также в потолке проделывают отверстия для прохода шланга, один край которого крепят к вытяжке, а другой – просовывают в отверстие в центральной полке и потолке. В режиме, когда воздух выводится в вентиляционную отдушину, шланг проводят в него, а в режиме фильтрации наоборот обрезают около выхода из отверстия.

Правила установки вытяжки с воздуховодом

Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.

Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.

Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.

Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.

К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.

В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок. Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования. Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.

Как определить высоту вытяжки над варочной поверхностью?

При эксплуатации кухонных плит необходимо выполнять очистку атмосферы помещения от вредных продуктов, выделяемых при горении. Поэтому наличие на кухне вытяжного устройства действительно жизненно необходимо. Но вот на каком расстоянии от плиты требуется установить кухонную вытяжку? От такого параметра зависит эффективность функционирования устройства и обеспечения чистоты окружающего повариху воздуха.

Высота горизонтальных и наклонных вытяжек

Расстояние между нижней панелью устройства и варочной поверхностью целиком зависит от двух критериев – вариант размещения оборудования и вид плиты.

Вид самой вытяжки, ее комплектующих деталей, а также размер воздуховода не определяет необходимую высоту монтажа, кроме ситуаций с низким потолком, когда выше вытяжку просто невозможно смонтировать по конструктивным соображениям. В расчет всегда следует принимать номинальную мощность оборудования, добавляя или вычитая сантиметров 10 от средней расчетной высоты установки. Кстати о других правилах установки вытяжки – читайте в следующей статье.

Горизонтальная вытяжка

Только от типа кухонной плиты зависит высота размещения вытяжки, у которой плоскость, всасывающая пар, расположена горизонтально. Закономерности размещения такого вида оборудования зависят от многих параметров, основными из которых являются характеристики устройства, модель, типа плиты:

• Над газовыми конфорками следует вешать устройство на расстоянии 65-85 см;

• Над электроплитой — 60-80 см.

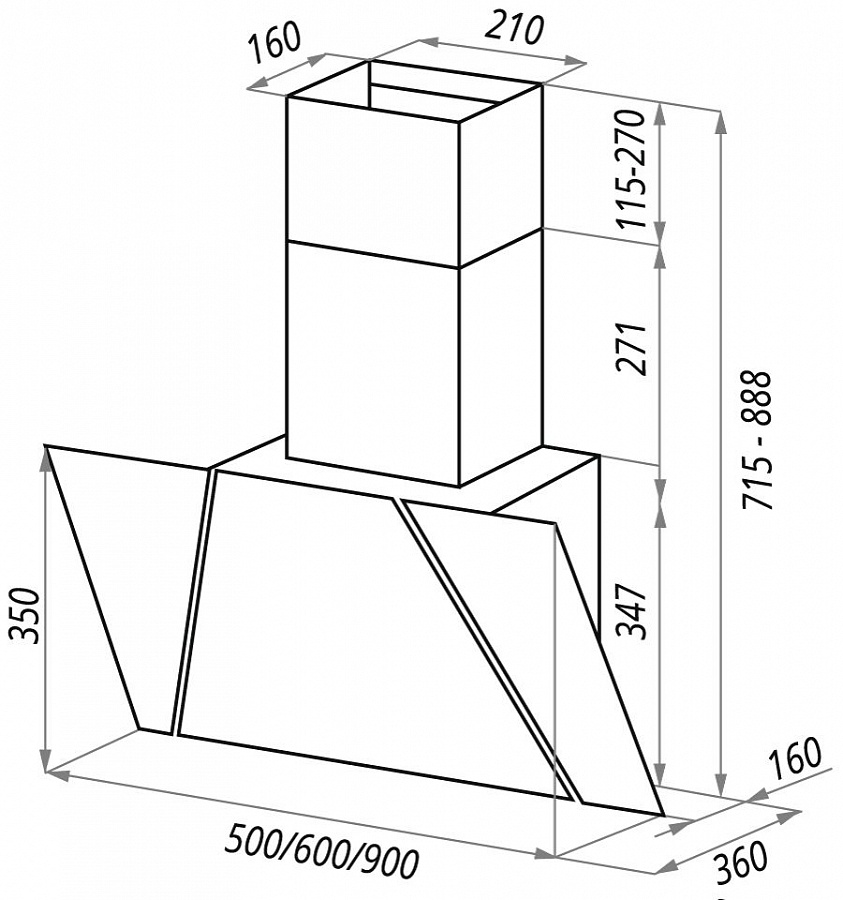

Наклонная вытяжка

Монтируя наклонную модель вытяжки, требуется придерживаться таких рекомендуемых высот:

• 55-65 см, когда внизу газовая конфорка;
• 35-45 см, если продукты готовятся на электрической плите.

Естественно, никто не запрещает монтировать вытяжку там, где ее эксплуатация будет максимально удобной. Однако все рекомендуемые значения взяты не «с потолка». При их расчете всегда следует учитывать несколько важных критериев:

• Площадь кухни;
• Ее планировка;
• Интерьер;
• Мощность устанавливаемой вытяжки;
• Рост домохозяйки.

При необходимости высоту установки оборудования можно легко увеличить, однако опускать ее ниже минимально разрешенного расстояния нельзя. Такой монтаж затруднит работу оборудования — вытяжка будет мешать домохозяйке, которой скоро надоест ударяться об нее головой.

Важно! Располагая вытяжку слишком низко, вы предопределяете ее постоянный нагрев. Этого лучше не допускать, иначе оборудование быстро поломается.

Высота монтажа над электроплитой

Сама по себе любая кухонная вытяжка является конструкцией, позволяющей принудительно всасывать загрязненный воздух, качественно очищать его, забирая всевозможные испарения, вещества неполного сгорания, дымовые компоненты, запахи еды и иные взвешенные примеси, образуемые над плитой при готовке продуктов.

Конструкция вытяжной установки существенно определяет высоту расположения оборудования, условия его установки. По монтажным особенностям выпускаются такие вытяжки:

• Подвесная система полностью плоская, крепится устройство под навесным шкафчиком кухни, непосредственно нависая над плитой;
• Устройство встраиваемого типа, когда корпус монтируется внутри шкафа, навешенного над плитой;
• Самый распространенный настенный вариант — крепление выполняется на стене, примыкающей к плите;
• Оборудование углового типа удобно в ситуации, когда удобно его расположить в углу кухни, если там стоит плита;
• Островная разновидность устройства применяется в просторных помещениях, где требуется закрепить вытяжку по центру кухни к потолку.

Монтируя кухонную вытяжку над электроплитой, требуется руководствоваться тем, что нежелательно ее располагать ниже 60 см от варочной поверхности. Хотя этот параметр не критичен, поскольку отсутствует риск задувания пламени. Поэтому минимальное расстояние вполне можно варьировать.

На какой высоте установить вытяжку над газовой плитой?

Многолетний опыт практической эксплуатации различных моделей вытяжек привел к тому, что появились рекомендации, определяющие минимально допустимую высоту расположения оборудования над газовыми горелками.

Разные производители в инструкциях к оборудованию обязывают потребителей соблюдать определенные условия монтажа. Например:

1. Вытяжка бренда Metida60W, выпускаемая фирмой Shindo, имеет производительность 420 м³/ч и должна устанавливаться на расстоянии 75 см от конфорок. Не рекомендуется изготовителем использовать устройство, если на работающих горелках отсутствует посуда, прикрывающая открытое пламя.
2. Вытяжка бренда Bosch DWW09W650 имеет заявленную производительность 650 м³/ч. У нее телескопическая конструкция забора воздуха, ее допускается опускать к плите, но не ближе 65 см от конфорки.
3. Российская установка бренда Сатурн М60 отличается производительностью 245 м³/ч. Изготовители рекомендуют монтировать ее выше, чем 75 см от конфорки.

В целом расстояние между конфорками и низом установки определяется такими требованиями:

• Исключить вероятность самовозгорания;
• Обеспечить удобство для домохозяйки;
• Гарантировать полное втягивание загрязненного воздуха.

Исходя из таких требований, можно считать, что нормальной будет высота установки, при которой расстояние между горелками и вытяжкой колеблется в пределах от 70 см до 90 см.

Однако с целью оптимизации функционирования оборудования необходимо эту величину уточнить. Следует непременно обеспечить удобство домохозяйке, поэтому учесть ее рост. В некоторых случаях высоту монтажа вытяжки следует увеличить, приобретая более мощное оборудование.

Установка розетки

Определенная практическим путем высота монтажа вытяжки над плитой влияет на расположение розетки, в которую устройство будет подключаться. Чаще всего розетку устанавливают непосредственно над корпусом вытяжки. Хотя неплохим вариантом будет закрепление розетки немного выше (10-30 см) от линии навесных кухонных шкафов.

Не следует забывать, что необходимо смещать на 20 см отверстие под будущую розетку относительно оси симметрии устройства, поскольку именно там будет располагаться вытяжной канал.

Рекомендуем также прочесть:

Нюансы монтажа и дополнительные рекомендации

Установка вытяжки нуждается в соблюдении некоторых нюансов, которые гарантируют эффектное функционирование оборудования:

1. Приемник воздуха обязан полностью перекрывать рабочую поверхность, поскольку только в этом случае он сможет целиком захватывать испарения от нее.
2. Приобретая и устанавливая вытяжку, обязательно учитывайте габариты ниши, куда она предполагается монтироваться.
3. Идеально, когда вытяжка немного шире варочной поверхности.
4. Вытяжка непременно должна быть оснащена хорошим освещением и не производить много шума.
5. Вытяжки комплектуются на заводах коротким электрическим шнуром, из-за чего целесообразно устанавливать розетку неподалеку от оборудования.
6. Воздуховод установки непременно должен иметь минимум прямых углов — это влияет на эффективность забора воздуха.

Видео-установка вытяжки своими руками

Публикуем видеоролик, на котором видно, как домашний умелец самостоятельно закрепляет приобретенную вытяжку над газовыми горелками кухонной плиты. Подробный комментарий автора видео позволяет разобраться во всех тонкостях процесса монтажа и получить визуальное представление того, в какой последовательности требуется выполнять эту работу.

Высота расположения любой вытяжки и грамотный ее монтаж обеспечивают продолжительную эксплуатацию этого оборудования. Внимательно изучите перед креплением инструкцию. В ней есть размеры оборудования, описаны способы монтажа, варианты подключения к каналу вентиляции многоэтажного дома.

На какой высоте вешать вытяжку: расчет расстояния от плиты

Автор Ангелина На чтение 7 мин. Просмотров 4.7k. Опубликовано 26.09.2019

Вентиляция и проветривание на кухне имеют большое значение, поэтому над плитой в хороших цивилизованных кухнях устанавливают вытяжки. Вместе с этим возникает задача — рассчитать, на какой высоте вешать вытяжку, чтобы она максимально полезно работала и не портила внешний вид помещения.

Стандарты

Существуют некоторые правила и рекомендации, связанные с безопасностью и эффективностью работы вытяжки. С одной стороны она должна максимально затягивать запахи, а с другой стороны расстояние между ней и плитой не должно препятствовать работе домохозяйки и создавать пожароопасную ситуацию. Предлагаем вам посмотреть в таблице стандарты установки вытяжек.

Диапазон высоты указан неслучайно. Выбирая точный уровень, вы будете отталкиваться от трех факторов:

• мощность вытяжки;
• дизайн, конфигурация помещения;
• рост человека, который чаще всего стоит у плиты.

По собственному усмотрению вы можете несколько увеличить высоту установки, однако уменьшать ее нельзя.

Во-первых, это затруднит работу у плиты, повар постоянно будет ударяться головой, ему неудобно будет заглядывать в кастрюли. Во-вторых, вытяжка может сильно нагреваться, а в некоторых случаях возникает вероятность возгорания осевшей на фильтре копоти.

В инструкциях обычно указывается, каким должно быть расстояние от плиты до вытяжки, что значительно упрощает выбор. К тому же, если этим вопросом будет заниматься специалист, то он посоветует вам как лучше установить всю систему, включая расположение розетки и воздуховода.

При выборе вытяжки необходимо учитывать, что изготовители в большинстве случаев указывают в техническом паспорте идеальные параметры, при котором через лопасти проходит свободный воздушный поток. На деле же эффективность работы будет меньшей из-за сопротивления фильтров (для рециркуляционных агрегатов) или недостаточного сечения вентиляционных каналов (в случае установки систем вытяжного типа). В первом случае достаточно будет посчитать производительность по классической формуле P=Qx12, где Q – объем кухни в кубических метрах, а число 12 соответствует рекомендуемому воздухообмену за один час и увеличить полученное значение на 30-40%.

Если бытовой прибор будет работать в вытяжном режиме, то считать его производительность по объёму помещения будет не совсем правильно. Дело в том, что какой бы большой ни была кухня, вытяжка пропустит через себя только определённое количество воздуха – всё зависит от создаваемого давления, а также сечения и конфигурации вентиляционного канала. По существующему СНиП вытяжные магистрали имеют сечение не более 150х150 мм, а это значит, что если понадобится удалить 500 кубических метров воздуха, то вытяжной агрегат должен создавать давление не менее 8 Па. Если же учесть сложную конфигурацию вентиляционных шахт, а также препятствия в виде упавших во время строительства обломков кирпичей, выступающих наростов раствора и порожков в месте соединения железобетонных блоков, то пропускная способность каналов уменьшится более чем на 10-20%.

Посчитать параметры вытяжки можно по специальным формулам (методику легко можно найти на просторах сети), или же воспользоваться графиком зависимости производительности от давления агрегата и сечения вытяжного канала. Одна из таких диаграмм приводится ниже.

Выбирая вытяжку по производительности, следует опираться на показатели максимального давления и сечение вентиляционного канала

Особенности монтажа

Замерять расстояние между вытяжкой и варочной поверхностью надо от самого нижнего края вытяжки до конфорок. Крепить ее следует строго по уровню, так как возможности отрегулировать положение в будущем уже не будет.

Прежде чем повесить вытяжку, надо обратить внимание на еще два важных вопроса, связанных с выбором места. Необходимо позаботиться о выводе газов в вентиляционную шахту и о подключении устройства к электропитанию. В связи с этим на плане кухни должно быть точно указано расположение всех коммуникаций.

Если вы въезжаете в новую квартиру или делаете капитальный ремонт, то составлять план надо с учетом установки всех электроприборов в доме, в том числе и вытяжки. Если же речь идет просто о замене некоторого оборудования на кухне, то придется подстраиваться под сложившиеся обстоятельства.

Мнение эксперта

Суждение о том, что вытяжка должна обеспечивать 12-кратный воздухообмен в кухонном помещении, можно считать весьма спорным. Хочу напомнить, что этот агрегат является элементом местной вентиляции и для обслуживания всего кухонного помещения никак не предназначен – в этих целях жильё оборудуется системой общедомовой вентиляции. Подобное заблуждение нередко приводит к приобретению более шумной и дорогой системы повышенной мощности, тогда как с удалением дыма и пара от кухонной плиты может справиться и гораздо менее производительный агрегат.

Другой не менее распространённой ошибкой является встраивание вытяжного воздуховода в вентиляционную шахту. Во-первых, сечение и гидравлическое сопротивление общедомовых каналов приточно-вытяжной вентиляции позволит удалять не более 250-300 м³/час, поэтому львиная доля производительности может остаться невостребованной. Во-вторых, излишнее давление в стояке будет создавать неудобства в расположенных выше квартирах.

Третий факт, который вызывает немало споров, является влияние мощности вытяжки на высоту установки. Казалось бы, чем меньше производительность агрегата, тем ниже его необходимо установить (разумеется, строго соблюдая рекомендации по нижней границе размещения). Конечно же, эти суждения не лишены рационального зерна, однако эффективность бытового прибора в немалой степени зависит от правильного подбора его размеров, а также соответствия реальным условиям эксплуатации. Практика показывает, что высота установки должна быть такой, чтобы вертикальное отклонение внешнего габарита плиты и вытяжки находилось в пределах 5-10 градусов. Для минимально допустимой монтажной высоты это соответствует 10-15 см по горизонтали.

При выборе вытяжки необходимо учитывать как высоту, на которой она будет устанавливаться, так и габариты кухонной плиты

Конфигурация вытяжек

Выбирая вытяжку, обязательно обращайте внимание на ее размеры и мощность. Она должна полностью закрывать варочную панель, тогда работа будет эффективной. Для очень высоких людей можно остановиться на модели, сделанной под углом. В этом случае вам будет удобнее подходить к плите.

Вы, наверное, заметили, высота вытяжки над газовой плитой больше, чем над электрической. Это связано с тем, что на газовых конфорках горит живое пламя. Копоть, оседающая на фильтрах вытяжки, может воспламениться, если повесить устройство слишком низко. Над электроплитой расстояние можно сократить, поскольку она является менее пожароопасной.

Корректировать высоту установки можно в зависимости от того как производится монтаж. Существует особая классификация вытяжек по типу монтажа:

• купольная и каминная вытяжки крепятся к стене;
• островная закрепляется к потолку;
• угловая монтируется в углу кухни;
• плоская – верхней частью закреплена в подвесном шкафу, а задней стороной к стене;
• встроенная – монтаж осуществляется полностью в подвесной шкаф.

Если размеры вашей кухни невелики, то можно порекомендовать установку плоской или встроенной модели. Они хорошо вписываются в любое помещение и обладают достаточной мощностью, чтобы устранять кухонные запахи. К тому же у многих плоских моделей вытягивается нижняя панель, что позволяет увеличить площадь действия устройства.

Когда вы решитесь на приобретение вытяжки, рекомендуем измерить ширину вашей плиты, уточнить площадь кухни и высоту потолков. Учитывать надо и то, сколько людей проживает в квартире, как часто вы готовите дома еду, курит ли кто-то в семье. Зная все эти параметры, вы сможете выбрать оптимальную модель, а после этого с легкостью определите высоту, на которой ее надо вешать.

Читайте также: установка вытяжки на кухне своими руками

Оцените статью: Поделитесь с друзьями!

На какой высоте вешать вытяжку над плитой на кухне?

Нельзя просто так взять и установить вытяжку на любой высоте. Это достаточно важный момент, и правильную высоту монтажа сего прибора необходимо рассчитать. В противном случае она будет либо мешать, либо работать неэффективно, а может быть и то и другое.

Есть определенные стандарты, которые предполагают монтаж ее на такой высоте, чтобы она не мешала работать хозяйке и при этом эффективно всасывала запахи на кухне. В частности, эти следующие стандарты:

• Газовая печка и плоская прямая вытяжка – вешать на высоте 75-85 см от варочной поверхности;
• Газовая печка и наклонная вытяжка – 65-75 см;
• Электрическая печка и прямая вытяжка – 65-75 см;
• Электрическая печка и наклонная вытяжка – 35-45 см.

Конечно, никто не мешает установить вытяжку на той высоте, на которой будет удобно ее эксплуатировать. Однако все эти значения указаны не «от фонаря». Они рассчитываются, исходя из определенных критериев: рост человека, мощность вытяжки, дизайн, планировка, площадь кухни. По желанию высоту монтажа вытяжки можно увеличить, но делать ее более низкой нельзя. Это может не только затруднить ее работу, но и банально мешать повару, который, в свою очередь, будет ударяться головой о вытяжку. К тому же, если расположить вытяжку близко к плите, то она будет нагреваться. Сами понимаете, этого лучше избегать.

В инструкциях, прилагающихся к вытяжкам, указывается высота, на которой должна располагаться вытяжка над плитой. А если монтаж будет производить специалист, он точно сделает все правильно, плюс сможет определить лучшее расположение воздуховода и розетки. Напомним, воздуховод желательно делать таким, чтобы он был как можно короче и без углов/поворотов.

Замер ширины высоты при установке вытяжки

Высота установки вытяжки – это расстояние от самого нижнего края прибора до конфорок. Желательно замерить его точно. Устанавливать вытяжку стоит по уровню, ведь в дальнейшем, чтобы отрегулировать ее положение, придется откручивать и делать новые дырки в стене.

Стоит ли говорить о том, что при установке нужно рассчитать места крепления розетки и воздуховода? Пожалуй, это само собой разумеется.

И еще: ширина вытяжки должна быть немного больше ширины варочной поверхности. Например, если ширина плиты составляет 55 см, тогда идеальная ширина для вытяжки – 60 см. Такие модели будут всасывать больше загрязненного воздуха и работать более эффективно по сравнению с теми, чья ширина меньше ширины варочной поверхности.

Кстати, обратите внимание. Выше мы написали значения высота монтажа вытяжки над газовыми и электрическими плитами. Легко заметить, что значения отличаются и вытяжку над газовой плитой следует устанавливать немного выше. Это связано с тем, что газовые плиты излучают гораздо больше тепловой энергии из-за живого пламени. Следовательно, если повесить вытяжку низко, то она будет сильно нагреваться, и это создаст пожароопасную ситуацию.

Пожалуйста, оцените статью:

выбор ширины и высоты установки

На чтение 6 мин. Просмотров 107 Опубликовано 25.07.2016 Обновлено 11.08. 2016

О важности наличия вытяжки на кухне уже сказано очень много. Современная модель такой кухонной техники является многофункциональным устройством, что обеспечивает выполнение нескольких важных задач. В первую очередь это очистка воздушной смеси на кухне от жира, продуктов горения, а также нейтрализация лишних запахов.

Кроме того, вытяжка также обеспечивает освещение поверхности плиты, что делать процесс приготовления пищи более удобным.

Чтобы устройство легко справлялось со своими обязанностями, его следует правильно выбирать, обращая внимание на некоторые важные параметры.

Какие параметры учитывать при выборе

Современная вытяжка

Существует несколько важных параметров, на которые важно обращать внимание во время осуществления выбора такой техники на кухню. Среди них:

• производительная мощность. У современных моделей этот показатель равен от 180 до 1300 кубических метров воздуха за час функционирования;
• режим функционирования – рециркуляция или вытяжка. Здесь все определяется особенностями кухни.
• способ монтажа – настенное крепление, потолочное или же встраиваемая техника. Определяется такой параметр особенностями помещения и предпочтениями потребителя;
• размеры.

Если с первыми параметрами все понятно – их во многом определяют предпочтения покупателя или особенности самой кухни, то с размером все немного сложнее – для каждой кухонной плиты и самого помещения вытяжка должна иметь определенные размеры. Какие именно – попробуем разобраться.

Размеры существующих моделей

Сейчас рынок предлагает широкий выбор вытяжек определенных размеров. Среди всех параметров ширина — самый важный, так как именно она определяет производительность техники, а также способность ее удалять из воздуха частицы жира, испарения и тому подобное.

Существуют модели с шириной 30-120 см. Но самое широкое распространение получили вытяжки, ширина которых составляет 90, 80, 60, 50 или 45 см.

Однозначно сказать, какой вариант лучше, нельзя, поскольку все зависит от габаритов комнаты. Так, в компактной кухне модель с большими размерами будет смотреться просто нелепо, к тому же, она будет занимать лишнее пространство. И наоборот, на большой кухне компактная модель просто не сможет справляться со своими функциями.

Также стоит отметить, что большие размеры кухонной вытяжки – совсем не гарантия того, что техника будет иметь высокую производительность.

Как определить ширину вытяжки

Соотношение ширины вытяжки и плиты

Основной рекомендацией по подбору подходящей вытяжки по ее ширине — габариты варочной поверхности. Следует навсегда запомнить, что вытяжка никогда не может быть меньшей, чем поверхность плиты, для которой она используется.

Позволяется, чтобы ширина плиты и вытяжки совпадали, но будет лучше, если ширина этой очистной техники будет немного выступать над плитой.

Обуславливается это тем, что главная функция устройства – втягивание и вывод с помещения частиц жира и испарений. Максимально эффективно это будет происходить тогда, когда вытяжка будет располагаться точно над поверхностью плиты.

Если же плита будет большей, чем вытяжка, то часть продуктов горения, испарений и тому подобного не попадет в нее, вследствие чего эффективность функционирования устройства уменьшится. Большинство кухонных плит имеют ширину 60 или 50 см, в результате чего и на рынке можно встретить модели с такими же параметрами.

Выбирая вытяжку по ее размерам, также нельзя забывать и об остальной мебели на кухне. Чаще всего такая техника устанавливается между навесными шкафчиками или же встраивается в один из них. Поэтому и технику следует подбирать так, чтобы ее размеры соответствовали размерам кухонной мебели.

Идеальным же считается вариант, когда ширина вытяжки немного большая, чем ширина плиты. Так, если этот параметр у плиты равен 60 см, то оптимальной вытяжкой будет модель с шириной 80 см. В таком случае производительности и мощности устройства будет точно хватать, работать он сможет и не на полную мощность. В результате этого уровень шума и расход электрической энергии будет снижен, как в скорость износа устройства.

Если же использовать на кухне профессиональную модель плиты, то обойтись там без вытяжки шириной меньше 90 см будет очень сложно, другое устройство не сумеет обеспечить качественную очистку воздушной смеси. В таком случае нужно выбирать мебель на кухню под вытяжку, а, не наоборот.

Остальные параметры

Вытяжка с выдвижным элементом

Кроме ширины, важными также являются и другие габариты вытяжки – высота и глубина. У современных моделей глубина точно равна ширине. Таким образом, для максимально эффективного функционирования вытяжка должна располагаться точно над поверхностью плиты, при этом равными должны быть их площади.

Следует также помнить, что большинство встраиваемых моделей оснащаются выдвижным элементом, что обеспечивает увеличение рабочей поверхности. Это выгодно выделяет встраиваемые модели техники на фоне классических моделей, не имеющих такой функции.

Площадь втягивающей поверхности особо важна в случае нестандартного варианта крепления техники – если она устанавливается в углу комнаты, на потолке, располагается по центру поверх плиты островного типа. Высота же особо важна в случае с купольными вариантами, что обычно оснащены воздуховодом значительной длины.

Высота установки вытяжки

Перед осуществлением выбора подходящей вытяжки важно также понять, какой должна быть оптимальная высота прибора. Этот параметр напрямую зависит от высоты потолка, поскольку и производители таких устройств, и техника безопасности рекомендуют, чтобы расстояние между поверхностью плиты и очистной техникой было 65-70 см. Уменьшение такого расстояния может привести к порче вытяжки, увеличение же значительно снижает эффективность функционирования прибора.

Таким образом, нюансов выбора кухонной очистной техники существует немало. Но самый важный — размер такого типа бытовой техники, от которого значительно зависит ее производительность.

Поэтому перед посещением магазина важно определиться, что требуется от своей будущей вытяжки – обычное улавливание испарений, жира и тому подобного, обеспечение качественной очистки воздуха, дизайнерский элемент кухонного интерьера или же все вышесказанное.

Также очень важно точно знать размеры поверхности плиты на своей кухне, площадь самого помещения, а также необходимые габариты техники. При определении таких важных параметров следует придерживаться простого правила – глубина и ширина вытяжки не должны быть меньшими аналогичных параметров плиты, иначе использование этой техники на кухне будет лишено какого-либо смысла.

Уже после того, как определены требуемые размеры кухонной техники, можно отправляться в магазин, где консультанты помогут подобрать остальные параметры вытяжки – уровень ее производительности, поддерживаемые режимы работы, вариант монтажа и другие.

Размеры вытяжек для кухни: правила установки над плитой

Рынок очистительных приборов предлагает огромный выбор техники с разными параметрами. Если производительную мощность, способ монтажа, режим функционирования определяет сам пользователь по своим предпочтениям, то с размерами все сложнее. Для каждого помещения с кухонной плитой подойдет вытяжка только определенного параметра. Делается это для того, чтобы очистительная техника оптимально вписалась над варочной поверхностью и эффективно справлялась со своими задачами: удалением посторонних запахов и примесей, очищением воздуха в комнате. Если неправильно подобрать габариты – вытяжка для кухни не справится со своими функциональными обязанностями в полном объеме. В статье расскажем, как правильно определиться с размером вытяжек для кухни, и что надо при этом учитывать.

Разнообразие параметров кухонных вытяжек

Ширина – наиболее важный критерий очистительного прибора. Именно от этого параметра во многом зависит производительность устройства, его способность фильтровать и очищать воздух. Производители предлагают много вариантов: размеры вытяжки по ширине бывают от 45 до 90 см.

Производители постоянно совершенствуют модели очистительных конструкций, используя не только инновационные материалы, но также различные формы. Поэтому подобрать оптимальное устройство не составит труда.

Особенности выбора размера

Итак, основной параметр для любых вытяжных систем – это их ширина. При ее выборе необходимо учитывать габариты варочной поверхности или плиты: последняя должна быть незначительно уже. Это условие объясняется тем, что продукты горения, жировые смеси, испарения должны полностью втягиваться очистительной техникой. Поэтому воздухоотвод устанавливается строго над плитой.

Не пренебрегайте общими параметрами кухонного гарнитура, так как вытяжной прибор монтируется между верхними шкафами или встраивается в один из них.

Ширина в 50-60 см является стандартной, поэтому такой очистительной техники больше всего на рынке (смотрите обзор вытяжек на кухню шириной 60 см). Большие по ширине приборы  — до 90 см — имеют выше производительность и более мощные. Они подойдут для просторного помещения с широкой варочной поверхностью. Для малогабаритных кухонь идеальный вариант — небольшой прибор. Вытяжка шириной 45 см оптимально впишется над узкой плитой, которая меньше или равна этому значению. В данном случае компактный размер – это достоинство устройства.

На что обратить внимание при выборе глубины и высоты

Эти параметры тоже надо учитывать при обустройстве зоны готовки. Рассмотрим, как правильно выбрать глубину и ширину очистительной техники.

Выбор глубины

Этот параметр учитывается для купольного и встраиваемого воздухоотвода. Современные модели купольных вытяжек имеют квадратную форму, то есть глубина этих устройств равна их ширине. Соответственно, размеры по глубине также стартуют с отметки в 45 см и заканчиваются на 90 см. Выбор квадратной формы не случаен: варочные поверхности также выпускаются с равными параметрами ширины и глубины. А, как мы уже знаем, вытяжка не может иметь площадь меньше, чем плита, над которой она установлена.

Со встраиваемыми моделями дело обстоит иначе, ведь глубину в процессе планировки можно отрегулировать. Однако ее корпус должен подходить к размеру навесных шкафов.

Встраиваемые модели рециркуляционного типа зачастую оснащены выдвигающейся панелью, которая увеличивает их глубину и, соответственно, эффективность работы.

Выбор высоты

Если ваш выбор пал на вытяжку купольного типа, то максимальная высота такой конструкции может составлять 125 см. Это надо учитывать при покупке: если вычесть из высоты потолков кухни высоту плиты, то оставшееся число должно быть не меньше стандартных значений, определенных правилами техники безопасности. Минимальное расстояние между плитой и нижней поверхностью вытяжной конструкции составляет:

• для газовой варочной поверхности – не менее 65 см;
• для электрических плит – не менее 60 см.

Для наклонных вытяжек высота установки должна быть несколько меньше:

• для газовых плит — 550-650 мм,
• для электрических и индукционных поверхностей — 350-450 мм.

Уменьшать высоту не надо: возникнет опасная ситуация, и можно испортить вытяжку. Не рекомендована также установка выше, потому что это уменьшит эффективность работы.

Надо отметить, что для рециркуляционных вытяжек такой проблемы подбора нет. Ведь это плоские устройства, которые можно установить на любой необходимой высоте.

Чем меньше расстояние между кухонным воздухоотводом и конфорками, тем выше возможность образования снизу на колпаке конденсации от поднимающихся водяных испарений.

Данная таблица поможет выбрать правильно размер очистительного устройства:

При выборе вытяжки для кухни нужно учесть много нюансов, но самые важные критерии – размеры и производительность. Сначала нужно определиться, какие функции должна выполнять очистительная техника: очистку воздуха, вытягивание посторонних запахов или просто как дизайнерский предмет. После следует померить варочную поверхность, площадь кухни. После того, как с основными параметрами определились, необходимо выбрать бренд и модель, исходя из предпочтений и вкуса.

Как установить вытяжку над плитой: газовой, электрической

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Содержание статьи

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках.  Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

советов по успешной работе | ЛУЧШИЕ ресурсы

Советы для успешной работы

Сначала подумайте о вентиляции

При проектировании кухни в первую очередь учитывайте требования к вентиляции, чтобы упростить установку воздуховодов и вопросы применения. Помните, что вентиляция выводит взвешенные в воздухе частицы на улицу. Рециркуляционные фильтры улавливают некоторые частицы непосредственно в зоне приготовления пищи, но пары и влага остаются внутри помещения.

Наблюдать и устранять перекрестные токи

Перекрестные токи могут повлиять на способность захвата вытяжки. Окна, двери патио, потолочные вентиляторы, регистры принудительного отопления и входные двери гаража являются основными источниками перекрестных токов. В конструкции предусмотрены функции, предотвращающие перемещение перекрестных токов непосредственно по варочной поверхности, что повышает эффективность вытяжки.

Воздуховод вытяжного шкафа

Начните с выбора точки подключения на крыше или стене и создайте кратчайший путь воздуховода с наименьшим количеством поворотов назад к месту (местам) вытяжки.Имейте в виду, что воздуховод большего размера — лучше. Затем определите, какой размер воздуховода самый большой без сужения. Теперь рассмотрим вытяжки с таким размером (или площадью) подсоединения к воздуховоду. Воздуховод меньшего размера принесет в жертву производительность и увеличит уровень шума. При планировании заделки на вытяжке обратите внимание, что некоторые вытяжки допускают присоединение воздуховода через верхнюю или заднюю часть вытяжки.

Для достижения максимальной мощности выхлопа при самых низких уровнях шума

• Никогда не делайте размер или площадь воздуховода меньше, чем размер, исходящий от вытяжки.
• Чем больше воздуховод, тем лучше.
• Следите за тем, чтобы длина воздуховода не превышала 50 погонных футов.
• Сведите к минимуму использование колен и переходов (4 или меньше).
• Всегда разделяйте отводы на 90 ° прямыми воздуховодами длиной не менее 2 футов.
• При использовании выносного внешнего вентилятора, использование одного изгиба на 90 ° снизит передачу шума в вытяжной шкаф.
• Разместите переходы на расстоянии не менее 1 фута от выпускного отверстия вытяжного вентилятора или входа выносного вентилятора.

Размер вытяжки

Используйте следующие рекомендации, чтобы определить размер:

Определите, будет ли кухонное оборудование обычным (варочная панель менее 60000 БТЕ) или высокопроизводительным (более 60000 БТЕ)

Для достижения исходной точки используйте следующие формулы или рекомендации производителя варочной панели:

Менее 60000 БТЕ: 100 кубических футов в минуту на фут ширины варочной панели.Пример: широкая стенка 36 дюймов указывает на потребность в 300 куб. Футов в минуту

Более 60 000 БТЕ: 1 куб. Фут / мин на каждые 100 БТЕ на выходе варочной панели. Пример: 60 000 БТЕ означает потребность в 600 куб. Футов в минуту

При наличии гриля или сковородку в варочной панели добавьте к оценке 200 кубических футов в минуту. Пример: 60 000 БТЕ = 600 кубических футов в минуту + 200 кубических футов в минуту для гриля = всего 800 кубических футов в минуту

Для автономной установки требуется кубических футов в минуту. варочной панели, а для высокопроизводительных варочных панелей добавьте к смете 100 кубических футов в минуту.

Для максимально тихой работы выберите модель с максимальным CFM, даже если его больше, чем необходимо. Это позволит вытяжке работать на более низких нормальных скоростях, когда звук может быть на 50% тише при соответствующем размере воздуховода.

Определение адекватных возможностей захвата

Зона захвата вытяжки обычно определяется самым внешним периметром нижней части вытяжки. «СУМПА» — это перевернутая область дна вытяжки, которая действует как контейнер, удерживая поток тепла и дыма, пока вентилятор не сможет его слить, предотвращая просачивание дыма через край.Если это вообще возможно, выберите конструкции вытяжек с глубиной поддона не менее 1 дюйма. Для высокопроизводительных варочных панелей выберите модель с увеличенным размером поддона. Если это невозможно, увеличьте CFM.

Размеры устройства, используемые на этом веб-сайте и в каталогах производителя

При разработке эстетических дополнений к вашей ЛУЧШЕЙ вытяжке (нестандартные шкафы, плитка, стеллажи и т. Д.) Или выравнивании постоянно закрепленных элементов перед установкой вытяжки обязательно сначала держите продукт под рукой, чтобы дважды проверить размеры и расположение .Размеры изделий на этом веб-сайте и в каталогах производителя имеют стандартные производственные допуски.

A. Высота: 24–30 дюймов над варочной поверхностью является типичной.

B. Ширина: минимальная ширина вытяжки должна соответствовать ширине варочной панели.

C. Глубина: Минимальная глубина вытяжки должна покрывать

Высота установки

Все вытяжки имеют рекомендуемый диапазон высоты установки над варочной поверхностью. Самый низкий уровень — это расстояние, на которое вытяжка была проверена на безопасность UL.Верхний предел — это рекомендация, обеспечивающая удовлетворительный захват. Если вытяжка установлена ​​ниже нижнего предела, это может привести к повреждению вытяжки, и инспектор может вызвать переустановку. Превышение верхнего предела выбирается установщиком и не повлияет на вытяжку, но может привести к уменьшению улавливания дыма. Если вытяжка превышает верхний предел, добавьте 100 кубических футов в минуту на каждые 3 дюйма выше рекомендованной высоты и увеличьте ширину вытяжки, чтобы она выступала на 6 дюймов за пределы варочной панели.

Определение зоны покрытия вытяжки

Как минимум, ширина вытяжки должна доходить до ширины варочной панели и покрывать 100% задних и 50% передних конфорок. Вытяжки могут быть шире и глубже, а в некоторых местах рекомендуется, чтобы ширина вытяжки на 6 дюймов превышала рабочую поверхность. Для еще лучшего эффективного покрытия устанавливайте вытяжку на минимально рекомендуемой высоте.

Вытяжка Фильтры

Фильтрация удерживает побочные продукты смазки из вытяжки и системы воздуховодов, а также в фильтре, который можно снять и легко очистить в посудомоечной машине.Дефлекторные фильтры — хороший выбор для приготовления на гриле или жарки, но для получения наилучших результатов фильтрации их необходимо использовать на высокой скорости. Сетчатые фильтры хорошо работают независимо от скорости вытяжки, обеспечивая эффективную и бесшумную работу. Новые фильтры Evolution ™ в стиле перегородки сочетают в себе функции перегородки и сетки, что дает лучшее из обоих миров.

Использование продукта

Вытяжки

BEST предназначены для использования с продуктами для приготовления пищи в помещении, за исключением случаев, когда они предназначены для использования на открытом воздухе, но не предназначены для использования с угольными грилями любого типа.

Типы нержавеющей стали

Вытяжки серии BEST®

используют две марки нержавеющей стали: нержавеющая сталь морского класса рекомендуется для защищенных наружных применений и установки вдоль прибрежных зон с морской водой. Этот вид нержавеющей стали устойчив к воздействию агрессивных сред. Нержавеющая сталь Standard Grade подходит для любого внутреннего монтажа.

Тестирование производительности

Точность заявлений CFM на рынке, безусловно, вызывает сомнения. BEST® стремится предоставить точные рейтинги CFM на основе стандартизированных испытаний. Продукт BEST® протестирован Broan-NuTone® на характеристики воздушного потока с использованием стандарта ANSI / AMCA 210, который эквивалентен HVI 916 Института домашней вентиляции — Процедура испытания воздушного потока. Наши вытяжки также проходят испытания на звуковые характеристики в соответствии со стандартом ANSI S12.51, который эквивалентен HVI 915 Института домашней вентиляции — Процедура определения громкости бытовых вентиляторов.

BEST® является зарегистрированным товарным знаком Broan-NuTone®, гордого члена, имеющего хорошую репутацию, Института домашней вентиляции, продвигающего ценность бытовой вентиляции для более здорового образа жизни.

Техническая / установочная документация

Техническая и установочная документация доступна на сайте BESTrangehoods.com или в нашем отделе обслуживания клиентов по телефону 800-558-1711.

Какова оптимальная высота установки вытяжки?

Возможно, каждый из нас каждый день проводит немного времени на кухне, чтобы готовить, готовить или убираться. Таким образом, ваша вытяжка установлена ​​на оптимальной высоте, что необходимо для того, чтобы избавиться от неприятных запахов и запахов на кухне.Вытяжка, расположенная слишком близко к варочной панели, может создать опасность возгорания, а вытяжка, установленная слишком высоко, скорее всего, не сможет удалить жир, дым или пар. Таким образом, все они будут иметь огромное влияние на практичность и функциональность вашей кухни. Кроме того, высота будет зависеть от нескольких факторов, таких как конкретная вытяжка, которую вы хотите приобрести, и высота потолка на кухне. Также важно иметь надлежащие воздуховоды, хорошую зону захвата с более глубоким колпаком и хороший вентилятор для перемещения воздуха.Таким образом, вам не следует покупать мощный вентилятор из-за плохого или слишком маленького размера воздуховода для вытяжки.

Какой должна быть высота вытяжки над плитой?

Большинство стандартных вытяжек имеют высоту 6 дюймов, если над вытяжкой устанавливается шкаф высотой 24 дюйма. Следовательно, минимальный зазор, требуемый строительными нормативами в большинстве районов США, составляет 18 дюймов от верха до низа вытяжки. Таким образом, производители вытяжек рекомендуют на 30–36 дюймов выше верхней границы диапазона для эффективной вентиляции.

Кроме того, каждая вытяжка имеет свой рекомендуемый диапазон высоты установки. Чем ближе вытяжка расположена к варочной поверхности, тем эффективнее она удаляет запах, дым и жир с вашей кухни. А если он находится слишком близко к варочной поверхности, жир, застрявший в фильтре, становится легковоспламеняющимся и создает опасность возгорания. И наоборот, вытяжка будет неэффективной, и испарения не удастся удалить из кухни.

Установка вытяжки в нижней части увеличивает ее эффективность, но при этом ограничивает пространство для приготовления пищи.Установка вытяжки на максимальной высоте снижает эффективность удаления дыма, запаха и жира. Следовательно, вам нужен более мощный двигатель, чтобы компенсировать разницу, и выбрать высоту, которая находится в пределах рекомендуемой вытяжки, это позволит вам комфортно работать под вытяжкой.

A. Высота : обычно от 24 до 30 дюймов над варочной поверхностью.

B. Ширина : Минимальная ширина вытяжки должна соответствовать ширине варочной поверхности.

C. Глубина : Минимальная глубина вытяжки должна перекрывать.

Насколько высоко должна быть вытяжка в помещении и на улице от печи?

Вытяжки для помещений следует устанавливать на расстоянии 28–36 дюймов от варочной панели.

Вытяжки для наружного применения должны устанавливаться на расстоянии от 36 до 42 дюймов от варочной панели. Если возможно, установите дополнительное расстояние, потому что температура наружного воздуха может быть намного выше, когда продукты для гриля готовятся на улице.

Советы по успешной эксплуатации вытяжки

1. Расстояние между вытяжкой и варочной панелью:

Высота от нижней части вытяжки до верхней части варочной панели является очень важным измерением.В целях безопасности большинство производителей рекомендуют минимальную высоту от 700 до 750 миллиметров. Потому что вытяжные шкафы различаются от моделей большой емкости до стандартных вытяжек. Чтобы узнать, какая высота требуется между вашими конкретными приборами, вытяжки высокой производительности обычно устанавливаются на высоте от 24 до 30 дюймов над варочной панелью, а стандартные вытяжки устанавливаются в среднем на высоте от 18 до 24 дюймов над поверхностью варочной панели. .

2.С профессиональной газовой плитой:

Это профессиональная настенная вытяжка с навесом высотой 18 дюймов, более высокая мощность горелки. Таким образом, будут ограничения при установке вытяжки над варочной панелью. Расстояние от рабочей поверхности до нижней части вытяжки должно составлять от 30 до 36 дюймов. Кроме того, вентиляционное отверстие, фильтры и воздуходувки сделаны для встраивания в специальную вытяжку над кухонной зоной, которые удаляют запах, запах и пар при приготовлении еды.

3. Зона захвата и поперечные токи:

Зона захвата вытяжки также важна, потому что она определяется размером находящейся под ней варочной панели.И варочная панель размером 36 дюймов по бокам, которую следует сочетать с вытяжкой шириной 42 дюйма. Кроме того, функции, которые блокируют перемещение перекрестных токов непосредственно по варочной поверхности, могут повлиять на способность захвата вытяжки, поскольку регистры принудительного нагрева, двери патио, потолочные вентиляторы, входные двери являются основными источниками перекрестных токов.

4. Выбор размера вытяжки:

Для наиболее тихой работы мы рекомендуем выбрать модель с максимальным CFM, и это позволит вытяжке работать на более низких скоростях, при которых звук может составлять 50 % тише с размером воздуховода вытяжки.С варочной панелью менее 60000 БТЕ указывает на потребность в 600 кубических футов в минуту (общее правило должно быть 100 кубических футов в минуту на каждые 10000 БТЕ на варочных панелях), а на варочной панели есть сковорода, добавьте 200 кубических футов в минуту к смете. Итак, вам понадобится 800 кубических футов в минуту для гриля. Кроме того, для высокопроизводительных варочных панелей добавьте 100 кубических футов в минуту к размеру вытяжки, а для обычных варочных панелей вы можете использовать 150 кубических футов в минуту на фут варочной панели.

5. Определение охвата вытяжки:

Вытяжки могут быть шире и глубже, их ширина должна доходить до ширины варочной панели, которая может покрывать 50% передних и 100% задних конфорок. .Кроме того, вытяжка по ширине на 6 дюймов больше, чем поверхность варочной панели.

Установка вытяжки ниже нижнего предела может привести к повреждению вытяжки. Или наоборот, это не повлияет на поверхность для приготовления пищи и приведет к уменьшению улавливания дыма или удалению запаха. Таким образом, если вытяжка установлена ​​выше верхнего предела, вы можете добавить 100 кубических футов в минуту на каждые 3 дюйма выше рекомендованной высоты и ширины вытяжки, чтобы она выступала на 6 дюймов за пределы поверхностей для приготовления пищи.Все вытяжки имеют рекомендуемый диапазон высоты установки над варочной поверхностью и проверены на безопасность UL.

Сетчатые фильтры хорошо работают независимо от скорости вытяжки, удерживают побочные продукты жира вне вытяжки, обеспечивая эффективную, легко очищаемую, безопасную или бесшумную работу.

8. Типы нержавеющей стали вытяжки:

Мы хотим порекомендовать вам нержавеющую сталь морского класса для защищенных наружных применений. Этот тип нержавеющей стали устойчив к воздействию агрессивных сред прибрежных районов с морской водой.Это лучшая вытяжка из нержавеющей стали, которую вам стоит покупать.

Распространенных ошибок при установке — Вытяжки Futuro Futuro Range

Распространенные ошибки при установке

Ваша новая вытяжка — важная часть кухни и дорогостоящее вложение. Давайте позаботимся о том, чтобы он выглядел и работал наилучшим образом, избегая ошибок, перечисленных в этой статье. (Также внизу есть сводная информация).

Этап 1 — Получение и проверка

Рекомендуется осмотреть вашу новую вытяжку (а также другую бытовую технику и бытовую электронику) сразу после получения посылки.Таким образом, если возникнет проблема (повреждение при транспортировке, недостающие детали и т. Д.), Ее можно будет решить в сроки, установленные продавцом устройства и перевозчиком. Кроме того, не дожидаясь последнего момента, вы избежите проблем с ожиданием замены, что может испортить ваши сроки ремонта.

Несмотря на то, что каждая вытяжка Futuro Futuro проходит индивидуальную проверку перед отправкой и специально упакована, чтобы выдерживать суровые условия транспортировки, повреждения при транспортировке действительно случаются время от времени.Сообщив нам об этом как можно скорее, мы позаботимся о проблеме как можно скорее.

Перед установкой рекомендуется подключить вытяжку к электросети и проверить ее работу. Это кажется здравым смыслом, но в суматохе активности, связанной с модернизацией кухни, об этом легко забыть. Все вытяжки Futuro Futuro оснащены стандартной 3-контактной вилкой на 110 В для США / Канады, поэтому все, что вам нужно, — это запасная розетка или удлинительный кабель. Просто подключите вытяжку и проверьте работу вентилятора и освещения.Таким образом, вы будете знать, что он на 100% исправен, и, если ваш установщик допустит ошибку, вы точно будете знать, что устранять.

Во время осмотра вы можете заметить, что некоторые части вытяжки (например, вертикальный дымоход) выглядят так, как будто они выкрашены в белый цвет, а не из нержавеющей стали. Это защитная пластиковая пленка, которая снижает вероятность появления царапин во время установки. Не снимайте эту пленку до завершения установки.

Этап 2 — Планирование установки

Канальный или бесканальный?

Вытяжки могут быть установлены в 2-х конфигурациях: с воздуховодом, («с вентиляцией») или , без воздуховода, («без вентиляции» или «с рециркуляцией»).При установке в воздуховоде воздуховод переносит воздух от вытяжки наружу дома; в бесканальной установке воздух очищается дополнительным набором угольных фильтров, а затем возвращается на кухню.

По возможности рекомендуется подключать вытяжку к наружному воздуховоду. Это приведет не только к лучшей производительности по сравнению с бесканальными установками, но и к снижению шума.

Установка в воздуховоде

При установке вытяжки всегда следует соблюдать рекомендации производителя относительно размера и типа воздуховода.Подключение вытяжки к воздуховоду меньшего размера, чем указано, приведет к снижению производительности и даже может вызвать проблемы с перегревом, что приведет к механическому повреждению.

Почти все высокопроизводительные вытяжки требуют использования жестких воздуховодов . Причина проста: гибкий воздуховод имеет ребристые стенки, которые создают турбулентность. Вместо плавного потока воздушный поток случайный, что приводит к снижению производительности и дополнительному шуму. И наоборот, жесткий воздуховод имеет гладкие стенки, которые помогают поддерживать ламинарный воздушный поток, что особенно важно для вытяжек, которые производят более 200-300 кубических футов в минуту.

Гибкие воздуховоды также подвержены растрескиванию и разрывам, поиск и ремонт которых может стоить сотни долларов. Жесткие воздуховоды могут быть немного дороже и сложнее в установке, но это правильный путь . (Кроме того, многие местные строительные нормы и правила требуют использования жестких воздуховодов для вентиляции кухни).

В канальной установке нельзя использовать угольные фильтры . .

Установка в воздуховоде — наружная подача

Одна из самых серьезных ошибок при установке вытяжки — это заделка воздуховода в замкнутом пространстве, например.грамм. чердак.

Это приведет к неправильной работе вытяжки (если она вообще работает) из-за противодавления из замкнутого пространства. Каким бы большим ни было пространство, воздух не будет сжиматься — вытяжки — это устройства с большим потоком воздуха, а не с высоким давлением.

Кроме того, выпуск теплого влажного воздуха из кухни в чердак — это рецепт серьезной проблемы роста плесени.

Если вытяжка не всасывает воздух после установки, или вы действительно чувствуете, как воздух выходит из с поверхности фильтра — обязательно проверьте воздуховоды.

Установка в воздуховоде — заглушки для воздуховодов / заглушки на крышу

Внешний воздуховод, выходящий через боковую стену, должен заканчиваться заглушкой воздуховода, в то время как воздуховоды на крыше иногда заканчиваются U-образным коленом, позволяющим воздуху выходить, защищая от дождя и снега.

Убедитесь, что колпачок имеет тот же размер / диаметр, что и воздуховод — использование колпачка меньшего размера вызовет проблемы с потоком воздуха и статическим давлением. Некоторые установщики думают, что можно заканчивать 6-дюймовый воздуховод 4-дюймовым колпачком … но это не нормально.Даже не близко.

Независимо от типа концевой заделки важно иметь заслонку (также называемую «обратным потоком» или «регулятором воздушного потока») на конце воздуховода. Заслонка предотвращает попадание наружного воздуха обратно в воздуховод, а также предотвращает неприятные сюрпризы в виде птиц, насекомых и белок.

Рекомендуется проверять состояние крышки воздуховода не реже одного раза в два года — убедитесь, что она не забита, а жалюзи и / или обратная тяга работают свободно и плавно.

Установка без воздуховода (с рециркуляцией)

Хотя всегда рекомендуется подключать вытяжку к наружному воздуховоду, бывают ситуации, когда это просто невозможно. Во многих многоэтажных кондоминиумах и кооперативных зданиях запрещены любые модификации, пронизывающие внешние стены здания. Ультрасовременные квартиры с бетонными потолками и стеклянными окнами от пола до потолка также исключают возможность выхода наружу воздуховода.

Решение заключается в установке вытяжки в «бесканальном» режиме, также называемом «рециркуляционным».В этой ситуации в дополнение к металлическим фильтрам , поглощающим капли жира, в вытяжке используются угольные фильтры (также известные как «угольные фильтры») для поглощения запахов. После обезжиривания и удаления запаха воздух выпускается обратно в комнату.

Если вы собираетесь установить вытяжку в бесканальном режиме, вам также потребуется:

• Закажите угольные фильтры (продаются отдельно).
• Убедитесь, что угольный фильтр установлен в вытяжке.
• Заменяйте фильтр каждые 6 месяцев.

. фильтр следует регулярно менять.В конце концов, он забивается частицами жира и запаха и ограничивает поток воздуха, что может привести к перегреву двигателя вентилятора и преждевременному выходу его из строя. Если вы не можете заменить угольный фильтр, лучше его снять, чем использовать вытяжку с забитым фильтром.

Сменные фильтры доступны на нашем веб-сайте в категории «Аксессуары для вытяжек». Обратите внимание, что существует несколько типов угольных фильтров — пожалуйста, подтвердите, какой тип используется в вашей модели вытяжки, перед покупкой.

Электрооборудование

Два наиболее важных момента при подключении к вытяжке: не отрезайте вилку и убедитесь, что вытяжка подключена к выделенной линии .

Не отрезайте пробку

Одна из наиболее частых проблем при установке прибора — это электрическое подключение. Эмпирическое правило (и норматив UL, кстати) простое: если устройство поставляется с оголенными проводами, оно должно быть подключено жестко; если он поставляется с вилкой, он должен быть включен.Следование этому правилу позволит избежать проблем с гарантией производителя, а также потенциальных проблем с осмотром. Все вытяжки Futuro Futuro оснащены шнуром питания со стандартной для США / Канады 3-контактной заземленной вилкой на 110 вольт.

Некоторые установщики предпочитают сэкономить несколько минут (вместо установки розетки) и вместо этого отрезать вилку и вставить ее прямо в электрическую линию. Не позволяйте им этого делать! Электропроводка — это не только плохая идея с точки зрения правил и осмотра, но и при необходимости обслуживания вытяжки технический специалист должен иметь возможность отсоединить вытяжку и подключить диагностическое оборудование.Если вытяжка имеет проводной монтаж, вносить изменения в проводку разрешается только квалифицированному электрику. Чтобы избежать этой проблемы, убедитесь, что вилка не отрезана, а вытяжка включена в розетку.

Не делись строкой

Еще одно хорошее правило, которому следует следовать, — подключать каждый основной прибор, включая вытяжку, к своей собственной отдельной (выделенной) электрической линии . Дело не в силе тока (или «нагрузке») на каждом проводе, а в обеспечении того, чтобы каждое устройство не создавало помех другим, вызывая падение напряжения или создавая электрические помехи в линии.

Такие устройства, как воспламенители газовых плит, компрессоры холодильников и микроволновые магнетроны, могут создавать кратковременную, но значительную нагрузку на цепь. Смешивание и согласование различных устройств на одной линии никогда не является хорошей идеей, особенно когда одно из устройств оснащено чувствительной электроникой или трансформаторами освещения.

Убедитесь, что для вытяжки имеется выделенная линия, которая не используется для других приборов или регулируемого света. Это не только продлит срок службы, но и значительно упростит поиск и устранение неисправностей и выявление потенциальных проблем.

Этап 3 — Расположение и поддержка

Монтажная высота

Существует несколько факторов, влияющих на то, насколько высоко следует устанавливать вытяжку над варочной поверхностью. Прежде всего, ознакомьтесь с рекомендациями производителя вытяжки. Типичные вытяжки устанавливаются в диапазоне от 26 до 30 дюймов над варочной панелью, хотя это значение может варьироваться от 18 до 36 дюймов.

Для наилучшей производительности Futuro Futuro рекомендует устанавливать вытяжки на высоте от 26 до 28 дюймов над варочной панелью.Поскольку воздух, загрязненный в результате приготовления пищи, не поднимается по идеально прямой линии, а распространяется довольно агрессивно, рекомендуется расположить вытяжку достаточно низко, чтобы дать ей хороший шанс улавливать дым / пар.

Также рекомендуется располагать вытяжку на высоте, на которой свет будет на ниже уровня глаз , что также обеспечивает легкий доступ к панели управления и упрощает очистку.

Правильная опора

Одной из самых опасных проблем при установке вытяжки является крепление агрегата только к листовой породе.Независимо от веса, любую вытяжку следует прикреплять к балкам конструкции или балкам, чтобы обеспечить надлежащую долгосрочную поддержку. Если в предполагаемом месте вытяжки нет балки / балки, приемлемой заменой будет поперечная распорка, сделанная из фанеры 2 × 4, 3/4 дюйма или другого прочного материала.

Если вытяжка прикреплена к гипсокартону, сначала может показаться, что устойчива, но со временем, когда она будет использоваться, анкеры гипсокартона ослабнут. Убедитесь, что ваш установщик с самого начала правильно установил вытяжку.

Вытяжки для настенного монтажа — дополнительные соображения

Вытяжки должны всегда устанавливаться поверх фартука. Не превращайте капюшон в фартук и не превращайте его в фартук по нескольким причинам:

• Обрезать камень или плитку вокруг вытяжки, особенно изогнутой или необычной формы, затруднительно.
• Видимые линии затирки никогда не выглядят хорошо.
• Если в будущем потребуется техническое обслуживание или ремонт, вытяжку придется вырезать из раствора, прежде чем технический специалист сможет выполнить обслуживание.
• Повышенный риск повреждения (вмятины или царапины) вытяжки.

Между стенками шкафа и вытяжкой должно быть свободное пространство. Некоторые архитекторы и дизайнеры предоставляют пространство между шкафами ровно настолько, чтобы уместить вытяжку точно по ширине. Это плохая идея по нескольким причинам:

• Отсутствие места затрудняет установку.
• Любой просчет может привести к тому, что вытяжка вообще не поместится в пространстве.
• Если шкафы со временем расширяются или смещаются, они могут раздавить колпак, что приведет к вздутию нержавеющей стали, а в случае вытяжек, оборудованных стеклянной панелью, стекло может треснуть.
• В закрытых щелях будет скапливаться грязь и жир, что затруднит очистку.

Чтобы избежать всех этих проблем, оставьте пространство не менее 1/2 дюйма между краем настенной вытяжки и шкафом.

Этап 4 — Процесс установки

Защитная пленка

Вертикальный дымоход вытяжек Futuro Futuro покрыт защитной пластиковой пленкой, чтобы избежать царапин при установке. Этот фильм не следует удалять до завершения процесса установки — убедитесь, что ваш установщик знает об этом.

Разное

На некоторых моделях жироулавливающие фильтры могут также иметь защитную пленку (обычно полупрозрачного синего цвета). Эту пленку следует удалить перед использованием бленды.

Модели

, которые имеют обширные стеклянные элементы, такие как Skylight, Luxor, Acqualina, Quest, Wave и другие, должны НЕ подниматься за стекло во время установки. Это может показаться здравым смыслом, но время от времени установщики думают, что стоит поднять 100-фунтовый прибор за декоративную стеклянную панель.

После установки грязь и отпечатки пальцев можно легко удалить, распылив немного WD-40 или другого неабразивного очистителя на бумажное полотенце и протерев поверхности из нержавеющей стали. Не используйте полироли для нержавеющей стали (например, Barkeeper’s Friend), так как они могут поцарапать или обесцветить поверхность.

Заключение

Итак, в итоге:

• Как только партия прибудет — осмотрите ее.
• Перед установкой — подключить и убедиться, что работает.
• Защитная пленка: снимайте пленку только после установки.
• Если воздуховод — воздуховод должен быть жестким, круглым 6 дюймов, с соответствующими заглушками / внешними вентиляционными отверстиями.
• Если воздуховод — угольный фильтр следует менять каждые 6 месяцев.
• Электрооборудование: не отрезайте вилку шнура питания и убедитесь, что вытяжка подключена к отдельной цепи.
• Опора: не прикрепляйте только к гипсокартону; только для балок, балок, фанеры.
• Вытяжки для настенного монтажа: устанавливайте вытяжку НАД фартуком, а не ВНУТРИ.Оставьте пространство между вытяжкой и шкафами.
• Не используйте абразивные чистящие средства; мы рекомендуем WD-40 для стали, Windex для стекла.

Sub-Zero и Wolf International | Sub-Zero & Wolf Appliances

Измени свой регион:

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalmBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrance , Метрополитен, Французская Гвиана, Французская Полинезия, Южные и Антарктические земли Франции, Габон, Гамбия, Сектор Газа и Западный берег, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гуаделупа, Гуам, Гуам. atemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томеан d PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUSAUzbekistanVanuatuVenezuelaViet NamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Представлять на рассмотрение

Мы нашли международного дистрибьютора Sub-Zero и Wolf в вашем регионе.Это ваш лучший источник информации о продуктах Sub-Zero и Wolf и их наличии.

Доступность продуктов Sub-Zero и Wolf зависит от страны. Свяжитесь с вашим международным дистрибьютором для получения дополнительной информации.

В вашем регионе найдены следующие дистрибьюторы:

Вытяжки: как сбалансировать форму с функцией

Пройдет ли ваша кухня тест на лосося? Другими словами, если вы обжариваете рыбу на плите в понедельник вечером, сможете ли вы почувствовать ее запах в среду? Увы, для слишком многих людей ответ положительный, даже для тех, кто потратил большие деньги на сногсшибательную, но в конечном итоге неэффективную вытяжку, когда они реконструировали свою кухню. «Для некоторых форма важнее функции, — сказала Дженнифер Гилмер из компании Jennifer Gilmer Kitchen and Bath в Чеви-Чейз, штат Мэриленд, — при выборе систем вентиляции во время переоборудования кухни. — И это большая ошибка».

Вытяжки стали визуально центральным элементом многих элитных кухонь, поскольку все чаще используются такие экзотические породы дерева, как тик и венге, а также скульптурная нержавеющая сталь, но основные причины установки вытяжек остались неизменными за полвека, когда они были. были опорой в американских домах.Да, они служат для удаления запахов, возникающих при приготовлении пищи. Но многие не понимают, что дым и пар, которые они улавливают, могут содержать токсины, которые лучше всего удалить из воздуха как можно скорее для здоровья всех в доме. А еще есть фактор беспорядка: «Вытяжки также предотвращают разбрызгивание жира на потолки или под шкафами», — добавил Гилмер.

Самые эффективные вытяжки используют вентилятор и воздуховоды, которые выводят пары наружу. Когда вентиляция конструктивно невозможна, вытяжки с рециркуляцией воздуха (часто называемые вытяжками под вытяжкой) помогают уменьшить запахи и пар, но не удаляют дым или тепло и мало что делают для повышения качества воздуха.Когда все остальное не помогает, вы можете открыть окно при приготовлении пищи на сильном огне, чтобы очистить воздух.

Дизайнеры кухонь говорят, что у каждого домовладельца должно быть какое-то вентиляционное устройство, независимо от того, требуются ли они в соответствии с местными строительными нормами. В рекомендациях Национальной ассоциации кухонь и ванных комнат минимальная скорость вытяжки установлена ​​на уровне 100 кубических футов в минуту (куб. Футов в минуту). Но эмпирическое правило для идеальной вентиляции — 100 кубических футов в минуту на фут ширины варочной панели. Таким образом, для стандартного 30-дюймового диапазона потребуется воздушный поток 300 кубических футов в секунду.

Гилмер отмечает, что шум неизбежен. «Процесс движения воздуха вызывает шум», — говорит она, за исключением случаев, когда сам вентилятор устанавливается вне дома, например, на крыше, что является более сложным и дорогостоящим процессом установки.

Выбор дизайна резко увеличился за последние 15 лет, а цены варьируются от 300 долларов за привлекательные, но базовые модели до 5000 долларов и более за нестандартные работы, такие как известняк, с более сложными вентиляторами, улучшающими воздушный поток.Поскольку вытяжки облицованы сталью или другим негорючим материалом, они также обеспечивают определенную защиту от возгорания на кухне.

Хотя интерес к нестандартному дизайну остается высоким, Джеймс Ховард из Glen Alspaugh & Co. в Сент-Луисе говорит, что он видит меньше изысканных запросов пятилетней давности. «Сегодняшние дизайны менее показательны. Мы видим более простые дизайны, хотя они могут быть очень красивыми».

Бегемот с вытяжкой Broan-NuTone в Хартфорде, штат Висконсин, отвечает за около 80 процентов U.S. на рынке вентиляции и предлагает предложения во всех ценовых категориях. «Сейчас наиболее популярны« современные интерпретации традиционного дизайна », — сказал менеджер по маркетингу кухонной вентиляции Брайан Велнитц. «Мы видим намеки на вытяжки 30-летней давности, но в них также есть полные электрические системы, включая галогенные лампы и устройства дистанционного управления».

Медь, по словам Ховарда, пользуется растущим спросом в сегменте дорогих товаров. «Его легко придать форму и паять. И он не так сильно показывает грязь или жир, как нержавеющая сталь.«И есть много эстетических вариантов:« Медь можно легко потрепать, забить молотком или обработать антикварной отделкой », — говорит он.

Но пока вы падаете в обморок от сексуальной красоты нового капюшона, не Забудьте об основах.Многие домовладельцы упускают из виду важные фундаментальные структурные соображения в своем рвении по созданию потрясающего фокуса. Вот несколько ключевых соображений:

Убедитесь, что вытяжка расположена достаточно высоко над варочной панелью для комфорта и безопасности. Руководства по установке часто рекомендуют 30 дюймов в высоту от печки.Гилмер говорит, что 36 дюймов — лучшая цель для поваров ростом выше 5 футов 9 дюймов. «Многие высокие люди не осознают, пока не становится слишком поздно, что они рискуют удариться головой о капюшон», — сказала она. Если высота шкафа не позволяет достичь этой цели, подумайте о том, чтобы сделать вытяжку менее глубокой, например, на 22 дюйма вместо 24 дюймов от стены.

Вытяжки с декоративными опорными стойками с каждой стороны варочной поверхности могут быть ограничены. «Они могут быть красивыми, но убедитесь, что есть достаточно места, чтобы поставить кастрюлю на прилавок или положить лопатку», — сказал Ховард.

Вытяжки в виде дымохода могут быть самыми стильными, но они менее эффективны для улавливания дыма и пара. Кроме того, они, как правило, дороже, чем настенные или устанавливаемые под шкафом.

Убедитесь, что вытяжка шире варочной панели, чтобы у нее было достаточно возможностей для улавливания пара и дыма.

Установка вытяжки — Боб Вила

Фото: istockphoto.com

Независимо от того, встроена ли вытяжка под шкафами или подвешена в качестве центральной точки над кухонным островом, вытяжка — незамеченный герой на кухне, редко принимаемый за решающую роль он действует, удаляя находящийся в воздухе жир, запахи и тепло, возникающие во время приготовления еды.Если вы собираетесь обновить старую бытовую технику, такую ​​как посудомоечные машины и холодильники, в рамках ремонта кухни, не забывайте о вытяжке — она ​​тоже заслуживает внимания. У вас может быть общее представление о том, что вы хотите от новой вытяжки, но вы, вероятно, по-прежнему будете ошеломлены широким спектром цен и опций, доступных сегодня. Выбор и установка вытяжки включает в себя больше, чем просто выбор стиля, который дополняет ваш существующий ассортимент. Чтобы подобрать модель, которая соответствует вашему кухонному пространству и стилю приготовления, помните о следующих особенностях.

Фото: istockphoto.com

Вытяжки без воздуховодов и с воздуховодами

В вытяжных шкафах используются вентиляторы для всасывания жира и пара, а также запахов пищи и избыточного тепла, но не все вытяжки одинаково хорошо справляются с этой задачей. Разница между средней и эффективной во многом зависит от типа вентиляции: бесканальная или канальная.

• Бесконтактные модели не выходят наружу из дома. Вентилятор вытяжки без воздуховодов втягивает воздух и направляет его через угольный фильтр, который задерживает жир и некоторые запахи, но обычно он не так эффективен, как модели с наружной вентиляцией.Менее дорогие из двух стилей, вытяжки без воздуховодов могут стоить всего 50 долларов, а затем подняться до нескольких сотен долларов.
• Вытяжки с вытяжным каналом более эффективны, чем их бесканальные аналоги, и они также имеют широкий ценовой диапазон. Вытяжки втягивают воздух для приготовления пищи, а затем выводят его за пределы дома через вентиляционное отверстие в стене или вверх через балки потолка и крышу. Более доступные варианты начинаются от 100 долларов, но домовладельцы, которым нужна высокоэффективная или дизайнерская вытяжка, могут заплатить более 1000 долларов.

Вариант без воздуховода или с воздуховодом также применим к популярным и компактным комбинациям микроволновых вытяжек. Домовладельцы, покупающие новый комбинированный блок, часто (ошибочно) сосредотачиваются в первую очередь на функциях, предлагаемых микроволновой печью. Но также важно взвесить возможности вентиляции, чтобы убедиться, что вы выбираете ту, которая достаточно эффективна и эффективна для ваших нужд.

Размещение двигателя вентилятора

Некоторые вытяжки звучат как самолет, готовящийся к взлету, в то время как другие практически бесшумны — это во многом зависит от расположения двигателя вентилятора.Внимательно прочтите упаковку или изучите информацию в Интернете перед покупкой, чтобы определить, где находится воздуходувка устройства.

Когда вентилятор встроен прямо в вытяжку, вы можете четко слышать его работу. Как правило, чем сильнее вентилятор, тем громче шум, хотя некоторые модели более высокого уровня предназначены для минимизации шума.

Если вы хотите, чтобы при приготовлении пищи на плите было тише, поищите вытяжку с выносным вентилятором. Вы по-прежнему будете включать вентилятор таким же образом с помощью переключателя на вытяжке, но вентилятор будет дальше от вашего диапазона — часто либо на полпути в воздуховоде, либо на вершине крыши, тем самым подавляя шум.Выносной вентилятор — лишь один из множества наворотов, которые увеличивают стоимость вытяжки. Но если ваша кухня открыта для гостиной или столовой, или если кажется, что гости всегда собираются на вашей кухне, желание готовить и разговаривать, не крича вентилятор, может стоить дополнительных долларов.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+

Фото: istockphoto.com

Рекомендации по установке вытяжки

Если вы умеете делать все своими руками, заменить имеющуюся вытяжку на новую модель относительно просто. Однако перемещение вытяжки во время ремонта кухни или ее установка в первый раз потребуют некоторых приспособлений.

Размер:

Стандартная ширина вытяжки составляет 30 дюймов (соответствует ширине стандартной серии), хотя для нестандартного дизайна кухни также доступны более широкие настенные и подвесные островные модели.

Размещение:

Для комбинаций микроволн и вытяжек нижняя часть шкафа над плитой должна быть не менее 30 дюймов над варочной поверхностью, чтобы оставалось место для установки. К счастью, многие подрядчики устанавливают эту конфигурацию шкафов в новых домах именно по этой причине. Расстояние 30 дюймов также является предпочтительной высотой верхнего шкафа для вытяжки без микроволновой печи, хотя для отдельных моделей могут быть разные требования; После того, как вы выбрали вратаря, прочтите и соблюдайте рекомендуемые производителем характеристики роста.

Источник питания:

Если вы выбрали комбинированную модель, у вас должна быть электрическая розетка в шкафу над устройством для питания двигателя вентилятора и микроволновой печи. Хотя это не требуется строительными нормами, многие подрядчики по строительству новых домов будут устанавливать эту розетку в отдельной цепи на 15 или 20 ампер с достаточным током для работы микроволновой печи. Если вы устанавливаете вытяжку впервые и поблизости нет розетки, электрик должен установить ее рядом с местом, прежде чем вы сможете продолжить.В спецификациях вашего устройства будет указана его потребляемая мощность. Не все простые вытяжки потребляют достаточно энергии, чтобы потребовалась выделенная розетка, но комбинации микроволновых вытяжек должны иметь свою собственную цепь.

Сборка.

Как одинарные вытяжки, так и комбинированные вытяжки с микроволновой печью поставляются с шаблонами, которые точно отмечают, где предварительно просверлить или вырезать отверстия для винтов, источника питания и вентиляции. Шаблон также покажет вам, где прикрепить кронштейн, поддерживающий комбинированную вытяжку, на внешней стене.Если вы устанавливаете вытяжку с наружной вентиляцией, но не устанавливаете ее на наружной стене, в выбранной вами модели должна быть предусмотрена возможность отвода воздуха вверх, поскольку вам придется провести воздуховод через потолок.

Фото: istockphoto.com

Уход за вытяжкой

После того, как вы установили вытяжку, поддерживайте ее работоспособность в течение ожидаемого срока службы, уделяя ей регулярное внимание и используя обезжиривающие очистители. Поскольку вентиляторы вытяжки втягивают жир и пар, предотвращайте образование липких отложений, распыляя на нижнюю часть вытяжки средство для чистки кухни и протирая ее так же часто, как и любую другую поверхность в помещении для приготовления пищи.

Если вы много готовите, рекомендуется также промывать фильтр вытяжного вентилятора не реже одного раза в месяц, иначе его отверстия могут настолько забиться жиром, что он перестанет работать эффективно. Просто сдвиньте или вытащите фильтр из нержавеющей стали, поместите его в раковину и протрите горячей водой, пищевой содой и обезжиривающим средством для посуды. Некоторые фильтры (ознакомьтесь с инструкциями производителя) можно помещать прямо в посудомоечную машину для еще более легкой очистки.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+

«Зона захвата» Range Hood | Реконструкция

«Зона захвата» вытяжек должна охватывать большую часть поверхности вытяжки. Дэвид Макналти предпочитает, чтобы вытяжка выступала на 3 дюйма за левый и правый края варочной панели. Например, если он выберет 36-дюймовую варочную панель, он выберет 42-дюймовую вытяжку.

Также важна глубина вытяжки. МакНалти говорит, что если верхняя часть диапазона или диапазон находится на расстоянии 30 дюймов от задней стенки, укажите вытяжку глубиной 21 дюйм или даже глубину 24 дюйма — или что-то большее, в зависимости от требований домовладельца к приготовлению пищи.

Кен Д’Андреа, дизайнер из Northbay Kitchen amp; Ваня, Петалума, Калифорния, особенно озабочена воздействием тепла на мебель. Он уменьшает глубину шкафов по обеим сторонам вытяжки, чтобы уберечь их от тепла и влаги. Например, если вытяжка имеет глубину 39 дюймов, соседние навесные шкафы имеют глубину 36 дюймов.

МакНалти говорит, что высота вытяжки должна учитывать рост поваров. «Клиент ростом 6 футов 8 дюймов не может видеть варочную панель, если вытяжка слишком низка.Если рост клиентов превышает 6 футов, вместо стандартных 30 дюймов, я поставлю 33 дюйма », — говорит МакНалти. Когда он действительно поднимает высоту выше стандартной, он выбирает более мощный вентилятор, способный справиться с высокой температурой. и смазывать.

Broan-NuTone

Попался: Используйте колпак, достаточно глубокий, чтобы закрыть все задние конфорки и, по крайней мере, половину передних конфорок.
