как перевести одну физическую величину в другую с помощью таблицы или калькулятора

При ремонте или проектировании нового здания приходится анализировать электрические системы. Для этого необходимо уметь работать с различными измерительными величинами, к примеру, представлять амперы в киловаттах. В домашней сети напряжение практически не изменяется, но все же необходимо знать о пределах электрического напряжения, ведь его учитывают при подключении приборов разных мощностей.

Таблица перевода

Не совсем корректно говорить о переводе ампер в киловатты, так как это разные физические величины. Первую используют для измерения силы электрического тока, а вторая показывает электрическую мощность. Таблицу перевода используют для того, чтобы узнать соответствие между этими величинами.

Табличное соотношение (в одно- и трехфазной сети):

• 2 А соответствуют 0,4 кВт в первой фазе и 1,3 кВт в третьей;
• 6 ампер = 1,3 и 3,9 кВт;
• 10 А отражают значения в 2,2 и 6,6 кВт соответственно;
• 16 А = 3,5 и 10,5 киловатт;
• 20 ампер представлены как 4,4 и 13,2 кВт;
• 25 А это 5,5 кВт первой фазы и 16,4 третьей;
• 32 А = 7,0 и 21,1 кВт;
• 40 ампер — это соответственно 8,8 и 26,3 киловатт;
• 50А — 11,0 и 32,9 кВт;
• 63 ампер = 13, 9 и 41,4 кВт.

Эти значения будут полезными при выборе автоматических выключателей или предохранителей. Для этого узнают мощность всех электрических приборов — стиральной машины, кондиционера, ламп накаливания, бойлера или компьютера. Или если известен показатель номинального тока защитного устройства, можно вычислить мощность потребителей.

Перевести амперы в кВт невозможно без ещё одной величины — питающего напряжения. Стандартная величина указывается на бытовой сети, а номинальную можно узнать по надписям на потребителях и защитных приборах. Также необходимо учитывать, что на производстве используется трехфазная сеть, где значение напряжения больше бытового.

Однофазная сеть

Если на автоматическом выключателе указывается номинальное напряжение в 30 А, то при нормальной работе через него должен протекать электрический ток, напряжение которого не превышает указанное. Определить максимально допустимое значение позволяет физическая формула:

Р = U*I, где

• Р — это мощность, измеряется в ваттах;
• U — напряжение, единица измерения — вольты;
• I — сила электрического тока, амперы.

То есть необходимо подставить известные данные в формулу: 220 В*30 А. В результате получается 6600 Вт. Для перевода в киловатты необходимо полученное число разделить на тысячу. Теперь понятно, что от автомата с номинальным током в 30А могут получать питание приборы суммарной мощностью не более 6,6 кВт.

При известной сумме мощностей потребителей определяют номинальный показатель защитного устройства. В быту может быть несколько потребителей:

• шесть ламп накаливания по 100 ватт;
• компьютер мощностью 500 Вт;
• бойлер — 1,5 кВт;
• мощность телевизора — 0,6 кВт.

Сначала приводят все значения к одному показателю: 600 Вт, 500 Вт, 1500 Вт и 600 Вт. Затем находят сумму мощностей: 600+500+1500+600 = 3200 Вт. После этого применяют формулу и вычисляют силу номинального тока: 3200 Вт делят на 220 В, результат равен 14,5 А. Учитывая стандартные значения номинального тока для однофазных защитных автоматов по таблице ампер-киловатт, подходящее устройство имеет показатель номинального тока в 16А.

Напряжение и мощность на производстве

На производственных предприятиях перевести амперы в кВт можно по той же схеме, что и для однофазной сети. Но для этого используется другая физическая формула.

В этом случае мощность равна произведению напряжения, силы тока и квадратного корня из числа три. Если необходимо вычислить мощность, которую сможет выдержать защитное автоматическое устройство в 40 А, необходимо подставить известные числа в формулу. На производстве стандартное напряжение электрической сети равно 380 В:

Р = 380 В*40 А*корень из 3, результат равен 26 326 Вт.

После преобразования величин можно утверждать, что трехфазный автомат с номинальным током в 40 А выдерживает суммарную мощность потребителей, равную 26, 3 кВт.

При известной мощности можно узнать, с каким показателем силы тока нужно приобретать автомат. Для этого мощность делят на произведение напряжения и квадратного корня из трёх. Полученное число необходимо найти в таблице, если оно отсутствует, выбирают наиболее подходящий автомат. Если трудно проводить расчёты вручную или под рукой нет табличных значений, то можно воспользоваться для перевода ампер в киловатты калькулятором.

Физические формулы позволяют без труда перевести амперы в киловатты и узнать потребляемую бытовыми приборами мощность в течение определённого промежутка времени. Для производства эти вычисления необходимы при выборе защитных устройств и приобретении новых электрических механизмов.

Вольт-амперы в киловатты — перевод 16 вольт-ампер в киловатты на калькуляторе онлайн в 2021

Как перевести вольт-амперы в киловатты на калькуляторе? Воспользуйтесь нашим онлайн конвертером перевода единиц мощности, и вы сможете конвертировать 16 вольт-ампер в киловатты и обратно

Сколько киловатт в одном ампере?

1 В-А = 0,001 кВт

1 ампер: сколько ватт?

1 В-А = 1 Вт

Как перевести вольт-амперы в киловатты на калькуляторе онлайн?

Для быстрого перевода из вольт-ампер в киловатт, воспользуйтесь онлайн калькулятором единиц мощности от Prostobank.ua. Пользоваться конвертером очень легко —  достаточно указать число, которое нужно конвертировать из В-А в кВт и нажать кнопку «Рассчитать». С помощью наших расчетов, вы узнаете, сколько лошадиных сил в указанной вами мощности в киловаттах. Таким образом, вам не нужно искать формулу соотношения разных величин мощности, калькулятор сделает все расчеты самостоятельно, а вы сэкономите свое драгоценное время на поиск информации и вычисления.

В результатах расчетов вы увидите конвертацию вольт-ампер) во все единицы измерения мощности: ватты (Вт), мегаватты (МВт), вольт-амперы (В-А), лошадиные силы (ЛС), гигакалорий в час (гКал/час), килокалорий в час (кКал/час), калорий в час (кал/час), джоули в секунду (дж/сек).

Популярные конвертации мощности

— 55 квт в лс

— 75 квт в лс

— 5 киловатт в амперах

— сколько мегаватт в 2500 квт

— 500 ватт сколько киловатт

— 1500 ватт сколько киловатт

— 2000 ватт сколько киловатт

— 1200 ватт сколько киловатт

— 16 ампер сколько киловатт

— 25 ампер в киловаттах

— 40 ампер в киловатты

— 6 ампер в киловаттах

— 50 ампер в киловатты

— 102 лошадиных силы в киловатты

Как перевести Амперы в Киловатты

Из школьного курса физики всем нам известно, что силу электротока измеряют в амперах, а механическую, тепловую и электрическую мощность – в ваттах. Данные физические величины связаны между собой определенными формулами, но так как они являются разными показателями, то просто взять и перевести их друг в друга нельзя. Для этого нужно одни единицы выразить через другие.

Мощность электротока (МЭТ) – это количество работы, совершенной за одну секунду. Количество электричества, которое проходит через поперечное сечение кабеля за одну секунду называется силой электротока. МЭТ в таком случае — это прямо пропорциональная зависимость разности потенциалов, иными словами напряжения, и силы тока в электрической цепи.

Теперь разберемся, как же соотносятся сила электротока и мощность в различных электрических цепях.

Нам понадобится следующий набор инструментов:

• калькулятор;
• электротехнический справочник;
• токоизмерительные клещи;
• мультиметр или аналогичный прибор.

Алгоритм пересчета А в кВт на практике следующий:

1.Измеряем с помощью тестера напряжения в электрической цепи.

2.Измеряем с помощью токоизмерительных ключей силу тока.

3.При постоянном напряжении в цепи величина тока умножается на параметры напряжения сети. В результате мы получим мощность в ваттах. Для перевода ее в киловатты, делим произведение на 1000.

4.При переменном напряжении однофазной электросети величина тока умножается на напряжение сети и на коэффициент мощности (косинус угла фи). В результате мы получим активную потребляемую МЭТ в ваттах. Аналогичным образом переводим значение в кВт.

5.Косинус угла между активной и полной МЭТ в треугольнике мощностей равен отношению первой ко второй. Угол фи – это сдвиг фаз между силой тока и напряжением. Он возникает в результате индуктивности. При чисто активной нагрузке, например, в лампах накаливания или электрических нагревателях, косинус фи равняется единице. При смешанной нагрузке его значения варьируются в пределах 0,85. Коэффициент мощности всегда стремиться к повышению, так как, чем меньше реактивная составляющая МЭТ, тем меньше потери.

6.При переменном напряжении в трехфазной сети параметры электротока одной фазы умножается на напряжение этой фазы. Затем рассчитанное произведение умножается на коэффициент мощности. Аналогичным образом производится расчет МЭТ других фаз. Далее все значения суммируются. При симметричной нагрузке общая активная МЭТ фаз равняется утроенному произведению косинуса угла фи на фазный электроток и на фазное напряжение.

Отметим, что на большинстве современных электрических приборов, сила тока и потребляемая МЭТ уже указана. Найти эти параметры можно на упаковке, корпусе или в инструкции. Зная исходные данные, перевести амперы в киловатты или амперы в киловатты дело нескольких секунд.

Для электроцепях с переменным током существует негласное правило: для того, чтобы получить приблизительное значение мощности при расчете сечений проводников и при выборе пусковой и регулирующей аппаратуры, нужно значения силы тока разделить на два.

Как перевести ватты в амперы и наоборот, формулы расчётов

Наличие развитой электрической сети является таким же признаком современного объекта недвижимости как водопровод, канализация и система вентиляции.

Аналогично любой сложной технической системе, электрическая проводка как комплекс характеризуется определенными численными параметрами, среди которых чаще всего упоминаются амперы и киловатты.

Связано это с тем, что внутридомовая электрическая сеть имеет фиксированное напряжение (220 и 380 В), которое полностью определяется схемой, использованной при ее построении, тогда как амперы и киловатты меняются в широких пределах.

Даже при начальных знаниях в области электротехники, а также при первичном знакомстве с принципами построения и функционирования электрической проводки становится ясным, что указанные параметры взаимозависимы.

Поэтому сразу же возникает естественное стремление свести их к одной интегральной величине или, при нецелесообразности такого перехода, установить между ними простую взаимосвязь.

В чем состоит отличие ампер и киловатт

Фундаментальное отличие между единицами измерения параметров электрической сети, которые вынесены в заголовок этого раздела, состоит в том, что они представляют собой численную меру различных физических величин.

В данном случае:

• амперы (сокращение А) показывают силу тока;
• ватты и киловатты (сокращение Вт и кВт, соответственно) характеризуют активную (фактически полезную) мощность.

На практике используется также расширенное описание мощности с измерением ее в вольт-амперах и, соответственно киловольт-амперы, которые кратко обозначаются как ВА и кВА.

Они, в отличие от Вт и кВт, которыми описывается активная мощность, указывают на полную мощность.

В цепях постоянного тока полная и активная мощности совпадают. Аналогично, в сети переменного тока при небольшой мощности нагрузки на инженерном уровне строгости можно не учитывать различие между Вт (кВт) и ВА (кВА), т.е. работать только с двумя первыми единицами.

Для таких цепей действует следующее простое соотношение:

W = U*I, (1)

где W – (активная) мощность, задаваемая в Вт, U –напряжение, указываемое в вольтах, I – сила тока, измеряемая в амперах.

При увеличении мощности нагрузки до уровня тысяча ватт и выше для постоянного тока соотношение (1) не меняется, а для переменного тока его целесообразно записать как:

W = U*I*cosφ, (2)

где cosφ – так называемый коэффициент мощности ли просто “косинус фи”, показывающий эффективность преобразования электрического тока в активную мощность.

По физическому смыслу φ представляет собой угол между векторами переменного тока и напряжения или угол фазового сдвига между напряжением и током.

Хорошим критерием необходимость учета данной особенности являются те случаи, когда в паспортных данных и/или на корпусных табличках-шильдиках электроприборов, преимущественно мощных, потреблением более 1 кВт, вместо кВт указывают ВА или кВА.

Обычно для бытовых электрических устройств с мощными электродвигателями (стиральные и посудомоечные машины, насосы и аналогичные им) можно положить cosφ = 0,85.

Это означает, что 85% потребляемой энергии является полезной, а 15% образует так называемую реактивную мощность, которая непрерывно переходит из сети в нагрузку и обратно до тех пор, пока в процессе этих переходов она не рассеется в виде тепла.

При этом сама сеть должна быть рассчитана именно на полную мощность, а не на полезную. Для указания этого факта ее указывают не в ваттах, а в вольт-амперах.

Как единица измерения ватт (воль-ампер) иногда оказывается слишком маленьким, что приводит к сложным для визуального восприятия числам с большим количеством знаков. С учетом этой особенности в ряде случаев мощность указывают в киловаттах и киловольт-амперах.

Для этих единиц справедливо:

1000 Вт = 1 кВт и 1000 ВА = 1кВА. (3).

Почему возникает необходимость перехода от ампер к киловаттам и обратно

Свести описание электрической сети только к одной единице не получается. Необходимость использования двух разных единиц измерения параметров возникает из-за того, что в подавляющем большинстве случаев конкретная проводка обслуживает несколько потребителей, каждый из которых вносит свой вклад в силу протекающего тока.

В результате

• сечение проводов удобно рассчитывать по максимальной силе протекающего через них тока;
• аналогичным образом подбираются автоматические выключатели, которые защищают приемники и провода от перегрузки и короткого замыкания;
• основной же характеристикой любого подключаемого к розетке электрического устройства как токоприемника или нагрузки традиционно является его мощность.

Популярность указания мощности потребления, как одного из главных параметров электроприбора, определяется также тем, что оплата электроэнергии осуществляется по электросчетчику, который отградуирован в кВт*час.

Соответственно при известной стоимости одного кВт*час оплата электроэнергии определяется простым перемножение трех чисел: мощности, продолжительности работы и стоимости одного кВт*час.

С учетом особенности определения расходов на электроэнергию становится понятным преимущество применения для мощных устройств не полезной мощности, измеряемой в кВт, а полной мощности, которая определяется в кВА.

Оно выгодно тем, что дает возможность выполнять расчеты по единой методике без отдельного учета фактического фазового сдвига тока и напряжения.

Принцип идентичности расчетов при знании полной мощности распространяется также на расчет тока.

Сам пересчет из одной единицы в другую выполняется по представленным выше соотношениям (1) и (2) и из-за их простоты не составляет больших проблем.

В данном случае свою роль играет то, что напряжение U можно считать константой, которая меняется только от количества фаз проводки.

Далее приведем основные правила выполнения таких расчетов применительно к наиболее часто встречающихся на практике случаям.

Определение мощности по силе тока для однофазной сети

Необходимость выполнения этой процедуры чаще всего возникает при задании ограничений по максимальной мощности электроприбора, который можно подключить к конкретной розетке или их группе.

При нарушении данного ограничения возрастают риски пожара, а пластмассовые декоративные элементы розетки могут расплавиться из-за избытка выделяющегося тепла.

На основании определений, которые в математической форме описываются выражениями (1) и (2), для нахождения мощности следует просто умножить ток на напряжение.

Максимально допустимый ток выносится на маркировку розетки и для большинства комнатных бытовых изделий этой разновидности обычно составляет 6 А.

Напряжение, подаваемое от электросети на розетку, равно 220 – 230 В. Таким образом, максимальная мощность составляет 1,3 кВт.

Отдельно укажем на то, что риски повреждения розетки при подключении чрезмерно мощного устройства минимальны в правильно спроектированной бытовой проводке.

Это полезное свойство обеспечено:

• установкой автоматов;
• применением в мощных электроприборах вилок, которые физически не могут подключаться к обычным розеткам (механическая блокировка).

Своеобразным вариантом механической блокировки можно считать довольно популярное прямое соединение мощного стационарного устройства (кондиционер, бойлер) с сетью без использования розеток.

Читайте также:

Пересчет мощности в ток для однофазной сети

Расчет тока выполняется обычно в процессе подбора автомата, обслуживающего мощный потребитель типа прямоточного водонагревателя.

На основании выражений (1) и (2) задача решается в одно действие. Для этого достаточно разделить мощность на напряжение.

Величина мощности приводится в техническом описании устройства или же указывается прямо на его корпусе. Напряжение принимается равным 220 В, что создает некоторый запас расчета.

Например, при мощности 3000 Вт в соответствии с приведенным правилом получаем ток в 3000/220 = 13,7 А, что указывает на необходимость применения 16-амперного защитного автомата.

При указании мощности в киловаттах в расчет добавляется одно действие: необходимо предварительно перевести киловатты в ватты с учетом формулы (3).

Например, нагреватель имеет мощность 2,8 кВт. Тогда расчет тока выполняется следующим образом:

• W = 2,8*1000 = 2800 Вт;
• I = W/220 = 12,7 А.

Если мощность указывается в ВА или кВА, то выкладка не меняется, т.е. 3000/220 = 13,7 А (во втором случае предварительно переводим кВА в простые ВА, т.е. 3 кВА = 3*1000 = 3000 ВА).

Главной особенностью в данном случае становится то, что с учетом типового для бытовых устройств cosφ = 0,85 полезную работу будет выполнять 11,6 А (т.е. 85% всего тока), тогда как оставшиеся 2,1 А являются реактивным током, который бесполезно расходуется на разогрев проводов.

Быстрая оценка токов и мощностей

Предельная простота исходных соотношений (1) и (2) позволяет заметно упростить выполнение текущих расчетов при дополнительном условии задания мощности в киловаттах.

В основу упрощения расчетов положен факт того, что с учетом примерного постоянства напряжения в бытовой однофазной 220-вольтовой сети пересчет мощности в ток можно выполнить умножением мощности на постоянный коэффициент.

Для определения такого коэффициента целесообразно воспользоваться тем, что при задании W в кВт имеем довольно точную оценку I = W*1000/220 = 4,5*W.

Например, при W = 2,8 кВт получаем 4,5*2,8= 12,6 А, т.е. выкладки выполняются быстрее и существенно удобнее по сравнению с “правильным” расчетом при незначительной потерей точности.

Аналогичным образом столь же легко показать, что W = 0,22*I кВт. Необходимо помнить о том, что ток I указывается в амперах.

Таким образом, получаем простые правила:

• один кВт соответствует 4,5 А тока;
• один ампер соответствует мощности 0,22 кВт.

Последнее правило часто закругляют до уровня один ампер эквивалентен 0,2 кВт.

Связь мощности и тока в трехфазной сети

Принцип расчета мощности и тока для трехфазных сетей остается прежним. Главное отличие заключается в незначительной модернизации расчетных формул, что позволяет полноценно учесть особенности построения этого вида проводки.

В качестве базового соотношения традиционно берется выражение:

W =1,73* U*I, (4)

причем U в данном случае представляет собой линейное напряжение, т.е. составляет U = 380 В.

Из выражения (4) вытекает выгодность применения в обоснованных случаях трехфазных сетей: при такой схеме построения проводки токовая нагрузка на отдельные провода падает в корень из трех раз при одновременном трехкратном увеличении отдаваемой в нагрузку мощности.

Для доказательства последнего факта достаточно заметить, что 380/220 = 1,73, а с учетом первого числового коэффициента получаем 1,73 * 1,73 = 3.

Приведенные выше правила связи токов и мощности для трехфазной сети формулируются в следующей форме:

• один кВт соответствует 1,5 А потребляемого тока;
• один ампер соответствует мощности 0,66 кВт.

Укажем на то, что все сказанное справедливо в отношении случая соединения нагрузки так называемой звездой, что наиболее часто встречается на практике.

Возможно еще соединение треугольником, которое меняет правила расчета, но оно встречается достаточно редко и в этой ситуации целесообразно обратиться к специалисту.

Особенности выполнения расчетов автоматов

Одной из наиболее часто встречающихся задач при проектировании электрической проводки в жилых помещениях является определение тока срабатывания автоматических выключателей.

Эти элементы обязательны для применения и защищают отдельные сети и подключенные к ним электрические приборы от выхода из строя и возгорания в случае превышения нагрузки, а саму линию от короткого замыкания.

Расчет представляет собой 4-шаговую процедуру, которая выполняется следующим образом:

• формируют перечень всех устройств, которые будут получать электроснабжение от данной сети;
• в технических данных этих устройств находят мощность;
• с учетом того, что отдельные устройства подключаются параллельно, вычисляют общий ток в амперах по формуле I = W [Вт]/220;
• по величине общего тока определяют номинал автомата.

Читайте также:

Проиллюстрируем приведенную методику примером.

Пусть конкретно взятый провод обслуживает следующие потенциально одновременно включенные потребители:

• настольную лампу мощностью 60 Вт;
• торшер с двумя лампами по 60 Вт;
• напольный кондиционер мощностью 1,7 кВт;
• персональный компьютер с мощностью потребления 600 Вт.

Находим общую мощность потребления имеющейся техники. Предварительно переводим потребляемую мощность в общие единицы (в данном случае это ватты). Имеем 60 + 2*60 + 1,7*1000 + 600 = 2480 Вт.

Кондиционер является потребителем, мощность которого превышает 1 кВт. Для увеличения общей эксплуатационной надежности создаваемой проводки выполним оценку величины тока сверху, т.е. положим коэффициент мощности равным cosφ = 1.

Фактическое значение тока будет несколько меньше, разницу считаем запасом расчета.

Обычным мультиметром замеряем напряжение в сети, которое равно 230 В.

Тогда ожидаемый ток при одновременном функционировании всех приборов на основании формулы (1) составит:

I = 2280/230 = 10,8 А.

Если воспользоваться методом экспресс-оценки, то мощность вычисляем уже как 0,06 + 2*0,06 + 1,7*1 + 0,6 = 2,48 кВт и в соответствии с правилом 4,5 А/кВт получаем довольно близкое значение 11,2 А.

Таблица.

Как вывод можем констатировать, что данный участок электрической сети целесообразно защищать 16-амперным автоматом.

Также можно воспользоваться калькулятором перевода ватт в амперы.

Понравилась статья? Оставляйте свои отзывы в комментариях.

Вольт амперы в ватты формула. Что такое киловатты?

Абсолютно на всех электроприборах и их отдельных деталях имеется собственная маркировка по техническим характеристикам. Однако довольно часто получается так, что неподготовленный человек не может в ней разобраться из-за определенных проблем и путаницы в показателях и обозначениях. Сегодня мы рассмотрим вопрос, как перевести амперы в ватты.

Необходимость узнать, сколько ампер в киловатте может возникнуть, например, если вам требуется определить объем потребляемой электроприбором энергии за месяц использования. Также данная информация может понадобиться при подключении нового электроприбора к источнику питания и определения выдержит ли сеть такое подключение.

Как перевести амперы в ватты

Основная проблема при пересчете заключается в том, что на вилках, автоматах, розетках и прочих устройствах указывается сила тока – Амперы. В то же время на приборах, подключаемых к сети, указывается мощность в ваттах или киловаттах. Из-за этого и возникает путаница и сложности с переводом.

Для того чтобы осуществить перевод ампер в ватты вам понадобиться знать еще один показатель – напряжение. Расчет выполняется по следующей формуле:

Где P это мощность (Ватты), I – сила тока (Амперы), а U – напряжение (Вольты). В том же случае, если вам требуется узнать силу тока, вам необходимо мощность поделить на величину напряжения. Как правило, мощность указывается в киловаттах. В таком случае, следует помнить, что в одном киловатте 1000 ватт.

Для наглядности, разберем эту формулу на бытовом примере. Вы купили электрический чайник, на котором указана мощность – 2 кВт (2000 Ватт). Чтобы определить силу тока в сети во время его использования необходимо мощность разделить на напряжение. В нашей стране в электросетях поддерживается напряжение 220 Вольт. Теперь просто делим:

2000Вт/220В=9А

Как видите это достаточно большой показатель, именно поэтому при подключении современной техники к устаревшим сетям у вас в доме может выбить автомат или перегореть проводка. В связи с этим, рекомендуется менять проводку в старых квартирах на более современную. С помощью этой несложной формулы можно установить и сколько ампер в ватте и легко перевести кВт в амперы.
Подробнее о ваттах и амперах смотрите в видео:

Перевод ампер в киловатты

Для того чтобы перевести амперы в киловатты лучше взять калькулятор, поскольку некоторые цифры проблематично подсчитать в уме. Ниже приведена таблица перевода ампер в киловатты. В ней приведены самые популярные показатели. Все расчеты делают исходя из предположения, что напряжение в сети 220 Вольт:

Как видите ничего особо сложного в пересчете хоть Ампер в Ватты, хоть наоборот нет. Достаточно просто запомнить одну формулу, приведенную в самом начале статьи, а дальше уже делать расчеты в зависимости от своих потребностей. Основываясь на этих данных вы сможете не только определить какой толщины кабель брать для проводки в новую квартиру, но и сколько вам придется платить за электроэнергию при использовании различных приборов на протяжении месяца.

Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую все подключенные к электросети аппараты и устройства.

Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.

Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит

Назначение автоматических выключателей

Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.

Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.

Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.

Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.

Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть. И неважно, какой используется автомат, — 16 ампер или 25 и т.д.

Как ошибочно выбирают автоматы

На практике обычно выбирают автомат, особенно не задумываясь. Многие отталкиваются от необходимой нагрузки, а именно стараются поставить такой автомат, чтобы он попросту не отключался при большой нагрузке. Так, например, если требуется 5 кВт, то ставят автомат на 25А, если есть 3кВт нагрузка — автомат 16 ампер и так далее. Но этот подход совершенно не обдуман, поскльку приведет только к поломке оборудования или еще хуже — к возгоранию электропроводки либо даже пожару.

Автоматический выключатель для того и изобретен, чтобы защищать от перегрузки. Это коммутационный аппарат для защиты, а не украшение электрического щитка.

Принцип работы автоматического выключателя

АВ призван защитить от перегрузки все приборы, подключенные в электрической цепи непосредственно после него самого.

Если он выбран неправильно, то должным образом работать он не сможет. Так, например, если применить электрический кабель, который рассчитан на 4-5 ампер, и пустить по нему 20-30, то такой автомат не выключится сразу, а будет ждать, пока изоляция не оплавится и не случится короткое замыкание. Тогда он выключится. Но это не то, к чему должна привести правильная работа автоматического выключателя. Поэтому важно учитывать заранее, ставя автомат на 16 ампер, сколько кВт он выдержит при наличии проводов определенного сечения и максимальной рабочей нагрузки.

В идеале, он должен выключиться сразу, как только почувствовал перегрузку. Тогда и провода останутся в порядке, и подключенное оборудование не перегорит.

Выбираем автомат правильно

Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?

Наиболее распространенный правильный способ выбора автоматического выключателя таков:

• определить сечение провода
• по найти ток, который допустим для такого сечения провода
• выбрать подходящий по этим параметрам автомат

Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.

Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.

Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.

При использовании алюминиевых проводов можно подбирать автоматы таким же образом, только увеличивать сечение не в меньшую, а в большую сторону.

Пример: для провода из алюминия, который имеет сечение 4 кв.мм., допустимый ток такой же, как и для провода медного с сечением 2,5 кв.мм. А для такого же провода, но из алюминия, — как для 10 мм кв. медного. У 6-мм — такой же, как у 4-мм из меди. Далее — аналогично.

Виды автоматов

Выбирая автоматический выключатель, очень важно изучить все характеристики прибора. Необходимо также внимательно посчитать общую мощность всех приборов, которые предполагается подключить на каждую группу автоматов. От этих факторов будет зависеть не только скорость срабатывания выключателя, но и качество его работы.

Наиболее часто и в быту, и в производстве встречаются автоматы на 16А. Обычно их устанавливают в Поэтому всегда актуален вопрос о том, сколько выдерживает автомат на 16 ампер.

Особенности выключателей

Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.

В конструкции автоматического выключателя присутствует специальное которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.

Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные распределительные щиты с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.

Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.

По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.

Занимаясь проектированием электрических систем, необходимо грамотно оперировать такими величинами, как Амперы, Ватты и Вольты. Кроме того, нужно уметь правильно высчитывать их соотношение во время нагрузки на тот или иной механизм. Да, конечно, есть системы, в которых напряжение является фиксированным, например, домашняя сеть. Однако не нужно забывать о том, что сила и мощность тока все же являются разными понятиями, поэтому надо точно знать, сколько Ватт содержит 1 Ампер.

Для начала давайте вспомним, что обозначают эти понятия. А также попробуем узнать, есть ли между ними существенная разница.

Итак, электрическое напряжение, производящее ток, сила которого равно 1 Ампер называется Вольт. При этом стоит отметить, что «работает» оно в проводнике с сопротивлением 1 Ом.

Вольт можно поделить:

• 1 000 000 микровольт
• 1 000 милливольт

В то же время можно сказать, что Ватт – это неизменная мощность электрического тока. При напряжении в 1 Вольт ее сила составляет 1 Ампер.

Исходя из вышесказанного, мы можем смело утверждать, что разница между этими понятиями все же есть. Следовательно, при работе с различными электрическими системами ее необходимо обязательно учитывать.

Что такое Ампер?

Далее, давайте попробуем разобраться с этим понятием. В первую очередь стоит отметить, что Ампер (А) — это сила тока считающаяся неизменной. Однако ее отличительной особенностью является то, что после взаимодействия с раствором кислотно-азотного серебра она отлагает каждую секунду по 0,00111800 г серебра.

Существует общепринятое деление, согласно которому 1 А содержит:

1. 1 000 000 микроампер
2. 1 000 миллиампер

Сколько Вольт содержит 1 Ампер?

Ответить на этот вопрос довольно сложно. Однако для того чтобы вам было легче разобраться с этим вопросом мы предлагаем вам ознакомиться с таблицами соотношений:

Для постоянного тока:

Для переменного тока:

Что такое Вольт-амперы и как их перевести в Ватты?

Еще одной единицей измерения мощности принятой в СИ является Вольт-ампер (ВА). Он равен произведению таких действующих значений, как ток и напряжение
.

Дополнительно стоит отметить, что как правило, ВА применяются исключительно для того, чтобы оценить мощность в соединениях переменного тока. То есть в тех случаях, когда у Ватт и Вольт-ампер разное значение.

В настоящее время существует множество различных онлайн-калькуляторов, позволяющих быстро и легко перевести ВА в Вт. Процедура эта настолько проста, что мы не будем останавливать на ней свое внимание.

Но, специально для тех людей, у которых нет под рукой онлайн-калькулятора для перевода Вольт-ампер в Ватты, мы рассмотрим процесс перевода
этих величин более подробно:

С помощью этой формулы мы можем узнать силу тока. Конечно, только в том случае, если нам уже известны напряжение и мощность
.

То есть получается, что для пересчета Ватт в Амперы мы должны выяснить напряжение в системе. К примеру, в США напряжение в электросети составляет 120В, а в России – 220В.

При этом стоит отметить, что аккумуляторы или батареи, используемые в автомобилях , обычно имеют напряжение равное 12 В. А напряжение в небольших батарейках, используемых для различных портативных устройств, как правило, не превышает 1,5 В.

Таким образом, можно сказать, что зная напряжение и мощность, мы можем с легкостью узнать также и силу тока. Для этого нам нужно лишь правильно воспользоваться вышеприведенной формулой
.

Давайте рассмотрим то, как это «работает» на конкретном примере: если напряжение равно 220В и мощность составляет 220Вт, то ток будет равен 220/220 или 1 А.

Сколько Ватт в 1 Ампере?

Теперь давайте попробуем перевести Ватты в Амперы. И для этого нам понадобится еще одна формула:

В ней I – это А, P – Ватт, а U – Вольт.

Произведя несложный расчет по данной формуле, мы сможем узнать, сколько Вт в одном А.

Как мы уже говорили ранее, существует еще один способ для того, чтобы рассчитать, сколько Ватт в 1 А. Для того чтобы воспользоваться им вам нужно будет открыть онлайн-калькулятор
и ввести в него потребляемую мощность, а также напряжение.

Далее, вам всего лишь нужно будет нажать на кнопку с надписью «рассчитать» и в течение пары секунд специальная программа выдаст вам верное значение. Воспользовавшись таким способом вы, несомненно, сможете сэкономить свое время и силы, так как вам не придется самостоятельно рассчитывать все показатели с помощью формул.

Несколько человек мне задали вопрос о переводе других значений в киловатты и наоборот. Например — нужно рассчитать выдержит ли розетка или вилка напряжение. Также такие расчеты нужны для крупных бытовых приборов — купили вы водонагреватель, а можно ли его включать в розетку? Вообще по правилам нужно ставить перед ним автомат, вот только его мощность идет в амперах, а мощность нагревателя в Ваттах, как их совместить? Как рассчитать? Читаем дальше …

Действительно все бытовые приборы имеют значение потребляемой мощности в Ваттах, а точнее серьезная техника в Киловаттах (если не учитывать всякие блендеры, миксеры и прочие мелкие приборы).

Однако вы купили, скажем, обогреватель (ну или водонагреватель), потребляет он 2000 Вт, или 2 кВт.

А розетка, в которую он включается, выдерживает мощность в 16 Ампер! Можно ли включать это устройство в этот разъем? Не расплавится ли она?

Ответ тут прост – переходим к курсу физики, наверное, за 7 класс.

P (Вт) =
I (А) х
U (Напряжение)

I (А) =
P (Вт)/
U (Напр.)

Что это означает в реальности?

Давайте на примерах — мощность обогревателя у нас 2000 Вт (кстати, на зарубежной продукции она обозначается английской буквой «W»), включается в обычную сеть в 220 Вольт, нужно перевести в «А». Для этого берем – 2000/220 = 9,09А. То есть наша обычная розетка в 16А справится с этой нагрузкой с лихвой.

Теперь какую максимальную нагрузку может выдержать наша розетка в 16А. Просто берем 16 Х 220В = 3520Вт (3,52кВт). Лучше больше 3,5кВт не включать, это практически уже предел!

Как видите все просто.

Про 380 Вольт

Если нужны расчеты для 380В – то это напряжение умножаем на нужный «ампераж» или наоборот. Мощность делим на 380В.

• 380ВХ16А=6080Вт
• 10000Вт/380В=26,32А

Такие розетки имеют совершенно другую структуру, поэтому они редко применяются в квартирах, ну если только для электрических плит.

На этом все, читайте наш строительный сайт, будет еще много полезного.

Как перевести амперы в киловатты, сколько ампер в 1 квт: таблица

Почти на каждом электрическом приборе есть необходимая для пользователя информация, которую неосведомленный человек просто может не понять. Эта информация связана с техническими характеристиками и обычному человеку может ни о чем не говорить. Например, на многих электрических розетках или вилках, а также счетчиках и автоматах стоит маркировка в Амперах. А на других электроприборах стоит маркировка мощности в Ваттах или Киловаттах. Как перевести амперы в киловатты, чтобы понять какой и где прибор можно использовать безопасно?

Перевести амперы в киловатты? Легко!

Чтобы подобрать автомат определенной нагрузки, который бы обеспечивал оптимальную работу какого-либо прибора, необходимо знать, как одну информацию или данные, интегрировать в другую. А именно – как перевести амперы в киловатты.

Онлайн калькулятор

Для того, чтобы безошибочно выполнить такой расчет, многие опытные электрики используют формулу I=P/U, где I – это амперы, P – это ватты, а U – это вольты. Получается, что амперы вычисляются путем деления ватт на вольты.

Для примера, обычный электрический чайник потребляет 2 кВт и питается от сети в 220 В. Чтобы в этом случае вычислить ампераж тока в сети, применяем вышеуказанную формулу и получаем: 2000 Вт/220 В = 9,09 А. То есть, когда чайник включен он потребляет ток больше 9 Ампер.

На многочисленных сайтах в сети, чтобы узнать сколько ампер в 1 кВт таблица и многие другие данный приведены со всеми подробными пояснениями. Также в этих таблицах указано как рассчитать количество киловатт в самых распространенных случаях, когда речь идет о напряжении в 12, 220 и 380 вольт. Это наиболее распространенные сети, поэтому потребность в расчетах возникает именно в отношении данных сетей.

Для того, чтобы рассчитать и перевести амперы в киловатты не нужно заканчивать специальных учебных заведений. Знание всего лишь одной формулы помогает на бытовом уровне решить многие задачи и быть уверенным в том, что вся бытовая техника в доме работает в оптимальном режиме и надежно защищена.

Перевод единиц мощности делением на напряжение: конвертация калькулятором

Почти каждый электроприбор и различное бытовое оборудование характеризуется мощностью, которую они потребляют. Этот параметр обычно указывается в киловаттах или ваттах. Однако на электровилках, счетчиках электроэнергии, розетках, автоматах и удлинителях указывается максимальный электроток, который они выдерживают.

Мощность, указанная на маркировке обогревателя

Многие обыватели задаются вопросами о том, как сопоставить мощность на одних приборах и силу тока на других, например, сможет ли выдержать розетка подключения мощного обогревателя. В таких случаях потребуется перевести ватты в амперы, чтобы узнать сопоставимость источника питания и потребляющего тока прибора, а для этого нужно знать, как перевести их.

Перевод ватт в амперы

Сразу стоит оговориться, что амперы и ватты переводить друг в друга непосредственно нельзя, так как это хоть и тесно связанные между собой величины, но обозначают совсем разные параметры. Но на практике подобная конвертация все же производится.

Конвертация ватт в амперы осуществляется посредством формулы мощности, которая знакома всем еще из школьного курса физики:

P (Вт) = I (А) * U (В), где:

• P – мощность;
• I – сила электротока;
• U – электронапряжение.

Соответственно, перевод ватт в амперы производиться по формуле:

I= P / U.

Например, если прибор потребляет 2 000 Вт и работает от сети с напряжением в 220 В, то расчет силы тока этого прибора будет следующим:

I = 2000 ватт / 220 В = 9,09 А.

То есть прибор мощностью в 2 000 Вт может включаться в розетку на 220 В и с максимальной силой тока не менее 9,09А. Как правило, в квартирах установлены розетки на 12 А или 16 А. Не зная напряжение, конвертировать эти величины друг в друга не получится.

Допустим, что в квартире используются 15 ламп по 60 Ватт, то их суммарная сила тока равна:

15 * 60 Вт / 220 В = 4,09 А.

На заметку. Формула расчета силы тока прибора для трехфазной сети отличается от вышеприведенного равенства, которое предназначено для однофазной электросети. Формула выглядит следующим образом: I = P / √3 * U. Используется такой расчет довольно редко.

Также подобный перевод можно произвести через конвертер, работающий в режиме онлайн. Такой калькулятор встроен в многочисленные сайты строительной и электротехнической тематики. Для получения искомого значения достаточно просто вбить в соответствующие графы известные величины.

Вид конвертера для перевода ватт в амперы на одном из веб-ресурсов

Перевод ампер в ватты

Часто возникают проблемы с подбором электрических автоматических выключателей (автоматов) для определенной нагрузки. Ведь для работы нескольких электрических лампочек нужен один автомат, а для теплонагревателя или бойлера – более мощный.

Зная, на сколько ампер рассчитан автомат, а также напряжение в сети, можно совершить перевод этого показателя в максимальную нагрузку (мощность) по формуле:

P = I * U.

Например, автомат рассчитан на силу электротока в 16 А, то при напряжении в сети 220 В подключить к автомату можно приборы общей мощностью:

16 А*220 В = 3 520 Вт.

На заметку. Для трехфазной сети подобные переводы осуществляются по иной формуле: P = √3 * I * U.

Таблица перевода ампер в ватты

Амперы также можно перевести в ватты посредством калькуляторов в режиме онлайн, где такой перевод может быть посчитан на нестандартные величины, например, нужно рассчитать миллиамперы (1 мА = 0, 001 А).

Важно! При прокладке проводки важно производить расчет тока, что будет проходить по ней от приборов в доме, так как неправильно подобранные кабеля могут не выдержать нагрузки: просто перегорят или выбьются автоматы. Например, алюминиевый кабель с маленьким сечение не способен проводить ток от мощного водонагревателя или даже чайника на 2 500 Вт.

Не зная некоторых величин произвести любые переводы невозможно, в данном случае измерить их можно посредством мультиметра.

Измерение силы тока, который потребляет шуруповерт, мультиметром

Многие задаются вопросом о том, как перевести самостоятельно вольты в амперы. Ответ: такой перевод не может быть осуществлен, так как это совершенно разные величины. Теоретически, зная сопротивление и напряжение, можно выполнить подобный перевод, но он будет скорее проверочным и применим только для равномерной цепи, в которой есть только потребители электроэнергии, а источник питания отсутствует.

Зная, как перевести амперы в ватты и обратно, а также нюансы таких переводов, многие проблемные вопросы с проводкой, подключением в сеть приборов или подбором автоматического выключателя легко можно решить.

Видео

Оцените статью:

Ампер в Киловатт (кВт) Калькулятор преобразования электрической энергии

Введите ток и напряжение для преобразования ампер в ватты для одно- и трехфазных цепей постоянного и переменного тока.

Как преобразовать амперы в киловатты

Для преобразования ампер в киловатты можно использовать формулу мощности, которая гласит, что I = P ÷ E, учитывая, что P — мощность в ваттах, I — ток в амперах, а E — напряжение в вольтах.

Формула из ампер в киловатты, полученная из формулы мощности:

P _(кВт) = I _(A) × V _(V) 1000

Таким образом, мощность P в киловаттах равна току I в амперах, умноженному на напряжение V в вольтах, деленному на 1000.

Например, , давайте найдем мощность в киловаттах для цепи с током 12 ампер и напряжением 120 вольт.

мощность = ток × напряжение ÷ 1000
мощность = 12 А × 120 В ÷ 1000
мощность = 1440 ÷ 1000
мощность = 1,44 кВт

Ампер однофазной цепи переменного тока в киловатты Преобразование

Преобразование ампер в киловатты для однофазных цепей переменного тока с использованием коэффициента мощности может быть выполнено с помощью немного другой формулы.

P _(кВт) = I _(A) × V _(V) × PF1,000

Таким образом, мощность P в киловаттах равна току I в амперах, умноженному на напряжение V, в вольтах, умноженному на коэффициент мощности PF, деленному на 1000.При необходимости попробуйте наш калькулятор коэффициента мощности, чтобы узнать коэффициент мощности.

Преобразование ампер трехфазного переменного тока в киловатты

Использование линейного напряжения

Формула для преобразования ампер в киловатты для трехфазных цепей переменного тока, в которых известно линейное напряжение, следующая:

P _(кВт) = I _(A) × V _(V) × PF × √31,000

Таким образом, мощность P в киловаттах равна току I в амперах, умноженному на напряжение V, в вольтах, умноженному на коэффициент мощности PF, умноженный на квадратный корень из 3, разделенный на 1000.

Использование напряжения между фазой и нейтралью

Формула для преобразования ампер в киловатты для трехфазных цепей переменного тока, в которых известно напряжение между фазой и нейтралью, выглядит следующим образом:

P _(кВт) = I _(A) × V _(V) × PF × 31000

Таким образом, мощность P в киловаттах равна току I в амперах, умноженному на напряжение V, в вольтах, умноженному на коэффициент мощности PF, умноженному на 3 и разделенному на 1000.

Как преобразовать амперы и омы в киловатты

Также можно преобразовать амперы в киловатты, используя сопротивление цепи по следующей формуле:

P _(кВт) = I _(A) ² × R _(Ом) 1000

Таким образом, мощность P в киловаттах равна току I в амперах, умноженному на сопротивление R в омах, деленному на 1000.

Возможно, вас заинтересует наш калькулятор ампер в ватт.

Эквивалентные амперы и киловатты при 120 В переменного тока

Эквивалентные амперы и киловатты при 240 В переменного тока

🔥 Калькулятор для преобразования ампер в кВт (киловатт)

Аналогичный преобразователь кВт в амперы и кВтч в Ач

преобразовать амперы в киловатты

При работе с расчетами преобразований вы должны убедиться, что набор единиц согласован, чтобы получить правильные ответы.Когда дело доходит до того, сколько энергии будет потребляться определенными приборами и осветительными приборами, наиболее часто используемые термины — это амперы и ватты. Между ними существует огромная разница, поскольку ватты могут быть исчерпывающим показателем мощности, тогда как амперы — это просто количество потребляемого тока.

Ампер (Ампер): Важно иметь возможность количественно измерить величину тока, протекающего в цепи, поскольку это позволяет определить характеристики цепи и обеспечить работу цепи должным образом.Чтобы добиться этого, необходимо иметь блок ампер или ампер.

кВт (киловатт): кВт известен как фактическая мощность или рабочая мощность. Киловатты — это количество энергии, которое преобразуется в полезную мощность. Мощность может быть мерой того, насколько быстро что-то вырабатывает или генерирует энергию. Во многих отношениях со средними значениями KW работать легче.

Переменный ток (AC): Переменный ток — это зарядка. В результате уровень напряжения дополнительно меняется на противоположный.Переменный ток используется для подачи энергии в дома, офисные здания и т. Д. Переменный ток может вырабатываться генератором переменного тока.

Постоянный ток (DC): Постоянный ток может быть немного проще для понимания, чем переменный. Вместо того, чтобы периодически двигаться вперед и назад, постоянный ток обеспечивает постоянное напряжение или ток. Генератор переменного тока, оснащенный устройством, называемым коммутатором, может производить постоянный ток.

Калькулятор

Ампер в кВт

Это калькулятор преобразования, который преобразует ток в амперах (A) и напряжение в вольтах (В) в мощность в киловаттах (кВт).Первый шаг — выбрать текущий тип. Это может быть постоянный ток (DC) или переменный ток (AC). Следующим шагом является ввод силы тока в амперах, и после этого в следующем поле вы можете ввести напряжение в вольтах. Затем вам просто нужно нажать на кнопку расчета, и он выполнит расчет одним щелчком мыши. Кнопка сброса стирает все в текстовых полях и может использоваться для дальнейших расчетов.

Преобразования в соответствии с действующими типами:

1.Расчет из ампер постоянного тока в киловатты

P (кВт) = I (A) × V (V) / 1000
P (мощность) в кВт (киловаттах) равна I (ток) в А (амперах), умноженному на V (напряжение) в В (вольт) разделить на 1000.

2. Расчет мощности однофазного переменного тока в киловаттах

P (кВт) = PF × I (A) × V (V) / 1000
P (мощность) в киловаттах является произведением PF (коэффициента мощности), I (тока) в (амперах) и RMS V (напряжения ) в (вольтах) разделить на 1000.

3.Расчет трехфазного переменного тока в киловаттах
Расчет при линейном напряжении

P (кВт) = √3 × PF × I (A) × VL-L (V) / 1000
P (мощность) в кВт (киловаттах) равняется квадратному корню из 3 умноженных на PF (коэффициент мощности) фаза I (ток) в А (амперах), умноженная на действующее значение линейного напряжения VL-L в В (вольтах), деленное на 1000

Расчет с линейным напряжением

P (кВт) = 3 × PF × I (A) × VL-N (V) / 1000
P (мощность) в (киловаттах) является произведением трехкратного PF (коэффициента мощности) на фазу I (ток ), умноженное на действующее значение напряжения нейтрали VL-N, деленное на 1000
VL-N в В (вольтах), деленное на 1000.

Чтобы загрузить наш калькулятор из Ампер в кВт, нажмите здесь, чтобы перейти в Google Play и в App Store.

Нажмите здесь, чтобы посмотреть видео о калькуляторе из ампер в кВт

Ампер в Киловатт | Преобразователь ампер в кВт

Киловатт и ампер — это два разных количества электричества. В то время как первый количественно определяет количество мощности, потребляемой нагрузкой в ​​любой момент времени, последний количественно определяет количество тока, потребляемого нагрузкой. Вы можете использовать следующий калькулятор для расчета киловатт в амперах.Введите амперы, напряжение, , тип напряжения и коэффициент мощности для расчета.

Преобразователь ампер в киловатт

Как перевести киловатт в ампер?

Поскольку ампер (А или амперы) является мерой силы тока, а киловатты (кВт) — киловаттами, ампер не может быть напрямую преобразован в киловатты или наоборот. Ниже приведены формулы для преобразования ампер в киловатт.

Один киловатт = 1000 Вт

DC — расчет кВт

Для любой цепи постоянного тока Мощность в киловаттах = В постоянного тока x Idc / 1000

Где Vdc — приложенное постоянное напряжение, а Idc — ток.

Следовательно, киловатты можно рассчитать в амперах, умножив приложенное напряжение на ток и разделив произведение на 1000.

Однофазный переменный ток — расчет кВт

Для любой однофазной цепи переменного тока Мощность, кВт = (В пер. Тока x P.F. x Iac) / 1000

Где Vac — это среднеквадратичное значение приложенного переменного напряжения, а P.F. коэффициент мощности нагрузки.

Следовательно, для расчета кВт в однофазном переменном токе, разделите произведение действующего значения приложенного переменного напряжения, тока и коэффициента мощности на 1000.

Трехфазный переменный ток — от кВт до А

Для трехфазной цепи переменного тока: , если известно межфазное напряжение , киловатты можно рассчитать в амперах по следующей формуле.

Для любой трехфазной цепи переменного тока Мощность, кВт = (√3 x V _L x P.F. x I _L ) / 1000

Где V _L и I _L — среднеквадратичное значение приложенного линейного напряжения и линейного тока соответственно, а P.F. коэффициент мощности нагрузки

Следовательно, кВт можно рассчитать делением произведения √3, действующего значения приложенного сетевого напряжения, коэффициента мощности и тока на 1000.

Для трехфазной цепи переменного тока: , если известно фазное напряжение , кВт можно рассчитать по следующей формуле.

Для любой трехфазной цепи переменного тока Мощность, кВт = (3 x В, _ф. x P.F. x I _L ) / 1000

Где V _ф. и I _L — среднеквадратичное значение приложенного фазного напряжения и линейного тока соответственно, а коэффициент P.F. коэффициент мощности нагрузки

Следовательно, кВт можно рассчитать, разделив 3-кратное произведение действующего значения приложенного сетевого напряжения, коэффициента мощности и тока на 1000.

Другой калькулятор

Ампер в кВт Калькулятор

Ампер в Киловатт Калькулятор преобразования

Это калькулятор преобразования, который изменяет ток в амперах (A) и напряжение в вольтах (V) на результаты измерения мощности в киловаттах (кВт). Первый шаг — выбрать текущий тип. Это может быть постоянный ток, обозначенный как (DC), или переменный ток (AC). Следующее текстовое поле дает вам возможность ввести ток в амперах, в то время как другое требует, чтобы вы вводили напряжение в вольтах.

Процедура проста, и вы можете нажать кнопку «Рассчитать», которая выполняет расчет одним щелчком мыши. Кнопка «Сброс» стирает все в текстовых полях и может использоваться, когда вы хотите выполнить другие вычисления.

Например, если у вас есть 100 ампер и 80 вольт при постоянном токе, то результат вашей мощности в киловаттах будет 8 кВт. Если тип тока был AC-однофазный, вы можете ввести 100 ампер и 80 вольт в требуемые ячейки.

Затем вы можете ввести коэффициент мощности, который должен находиться в диапазоне от 0 до 1.например 0,567. Нажав на кнопку «Рассчитать», вы получите результат мощности в киловаттах, равный 4,536 кВт. AC-трехфазный шире и потребует от вас выбора типа напряжения. Возможные варианты — линейное напряжение и линейное напряжение нейтрали.

Если у вас 100 ампер, 80 вольт, коэффициент мощности 0,567, а линейный ток является вашим типом энергии, то мощность в киловаттах будет равна 7,8565824631 (кВт).

Есть способы, которыми калькулятор выполняет вычисления;

Оценка усилителей постоянного тока в киловаттах

P (кВт) = I (A) x V (V) / 1000, что означает, что мощность в киловаттах рассчитывается путем умножения тока в амперах на напряжение в вольтах и ​​деления результата на 1000.

Расчет однофазного переменного тока на (кВт)

P (кВт) = PF x I (A) x V (V) / 1000, что означает, что мощность в киловаттах рассчитывается путем умножения коэффициента мощности на фазный ток в амперах, умноженного на действующее значение напряжения в вольтах, после деления результатов на 1000. .

Расчет трехфазного переменного тока в киловаттах

Линейное напряжение

P (кВт) = √3 x PF x I (A) x V LL (V) / 1000, что означает, что мощность в киловаттах рассчитывается как квадратный корень из трех, умноженный на коэффициент мощности, умноженный на фазный ток в амперах, на линейное напряжение RMS.Затем результаты делятся на 1000.

Линия к нейтрали Напряжение

P (кВт) = 3 x PF x I (A) x V LN (V) / 1000, что означает, что мощность в киловаттах рассчитывается путем умножения трех на коэффициент мощности, умноженный на фазный ток в амперах на линию к нейтрали. среднеквадратичное значение напряжения, разделив результаты на 1000.

KW to Amps Calculator (с 3 примерами)

Одно из наиболее часто используемых преобразований электроэнергии — это киловатты (киловатты) в амперы.

• кВт — единица измерения электрической мощности (мощности).
• Ампер (А) — это единица измерения электрического тока (силы тока).

Чтобы преобразовать кВт в Амперы, мы можем использовать уравнение для электрической мощности:

Мощность (кВт) = I (А) * В (В)

Вы можете использовать этот преобразователь киловатт в ампер. Ниже вы найдете 3 примера преобразования кВт в Ампер для:

1. Центральный кондиционер 4 кВт (220 В).
2. Стиральная машина 1 кВт (220 В).
3. Электрический водонагреватель мощностью 36 кВт (240 В).

Калькулятор

кВт в Ампер

С помощью калькулятора мы рассчитали таблицу из кВт в Ампер:

Пример 1: Сколько ампер потребляет центральный блок переменного тока мощностью 4 кВт?

Например, возьмем центральный кондиционер на 36 000 БТЕ с выходной мощностью 4 кВт.Электрическая схема может обеспечивать напряжение 220 В. Сколько ампер потребляет блок переменного тока мощностью 4 кВт? Давайте воспользуемся калькулятором из кВт в Ампер:

.

Мы видим, что кондиционеру мощностью 4 кВт для нормальной работы требуется 18,18 А.

Пример 2: Стиральная машина мощностью 1 кВт на ток

Большинство стиральных машин потребляют около 1000 Вт или 1 кВт электроэнергии. Для обычной стиральной машины не нужно обновлять электрическую схему. Вот сколько ампер он потребляет:

Стиральной машине

мощностью 1 кВт требуется около 4 штук.55 ампер для работы.

Пример 3: Электрический безрезервуарный водонагреватель мощностью 36 кВт

Бесконтактные водонагреватели известны тем, что требуют большого количества электрического тока (в амперах). Например, у вас есть водонагреватели без резервуара мощностью 9 кВт, 18 кВт, 27 кВт и даже 36 кВт, которые работают на электричестве. Обычно они работают от 240 В и могут достигать 200 ампер.

Для этого примера возьмем безрезервуарный водонагреватель мощностью 36 кВт с потенциалом 240 В:

Как видите, 36 кВт преобразуется в 150 ампер.Это серьезная сила тока; для такого устройства потребуются автоматические выключатели 4 х 40 А.

Если у вас есть вопросы по расчету кВт / ампера, вы можете задать их в комментариях ниже.

Преобразование

: преобразование ампер в

кВт

Перевести квт в амперы

С помощью этого онлайн-калькулятора вы можете конвертировать Амперы в кВт и наоборот.

Теория и формулы преобразования — см. Внизу на этой странице.

Быстрый отклик для 12 В:

1 Ампер = 0.012 кВт
1 кВт = 83,333 А

Быстрый отклик для 120 В:

1 А = 0,12 кВт
1 кВт = 8,333 А

Быстрый отклик для 230 В:

1 А = 0,230 кВт
1 Вт = 4,348 Ампер

С помощью этого онлайн-калькулятора вы можете переводить амперы в киловатты. Это простая программа для преобразования квт в амперы.

Используйте этот калькулятор, чтобы узнать, как переводить киловатты в амперы. Введите свои числа в форму для преобразования единиц.Это расчет для преобразования постоянного тока. Для цепей переменного тока с индуктивным или емкостным сопротивлением используйте другой калькулятор.

Как преобразовать кВт в Ампер и наоборот?

Используйте следующие формулы для расчета:

1) Мощность = Электрический потенциал * Электрический ток
2) Электрический ток = Мощность / Электрический потенциал
3) Электрический потенциал = Мощность / Электрический ток

Условные обозначения:

кВт — Киловатт (мощность)
A — Амперы (электрический ток)
В — Вольт (электрический потенциал или напряжение)

Киловатт (кВт) — это единица измерения мощности.В Международной системе единиц (СИ) он определяется как производная единица 1/1000 джоуля в секунду и используется для количественной оценки скорости передачи энергии.

Ампер (А или ампер) — основная единица измерения электрического тока в Международной системе единиц (СИ).

Вольт (В) — это производная единица для электрического потенциала, разности электрических потенциалов (напряжения) и электродвижущей силы.

Таблица преобразования ампер в киловатт для 110 В

Ниже приведена таблица для преобразования A в кВт и кВт в A.

Ампер в кВт — Преобразование, формулы, диаграммы, преобразование и калькулятор бесплатно.

С помощью этого калькулятора вы можете онлайн автоматически, легко, быстро и бесплатно переводить амперы в кВт или кВт в амперы.

Чтобы облегчить расчет, мы объясняем, какая формула используется, как рассчитать всего за 2 шага, а также таблицу и примеры преобразования ампера в кВт.

Мы также показываем типичные коэффициенты мощности для различных конструкций, устройств и двигателей.

Формула расчета ампер на кВт:

• кВт = киловатт или киловатт.
• В LN = напряжение между фазой и нейтралью.
• В LL = Напряжение между фазами.
• I AC1Ø = ток / однофазный ток.
• I AC2Ø = ток / двухфазный ток.
• I AC3Ø = ток / трехфазный ток.
• FP = коэффициент мощности нагрузки.

Как преобразовать амперы в кВт за 2 шага.

Шаг 1:

Умножьте соответствующее напряжение согласно формуле на коэффициент мощности, ток и корень из трех. Например, если у вас холодильник 220 В (Linea-Line) с коэффициентом мощности 0,8 и током 5 А, умножьте 220 × 0,8x√3 × 5 и получите 1524,20. 220 × 0,8x√3 × 5) = 1524,20.

Шаг 2:

Разделите шаг 1 на 1000, взяв предыдущий пример, мы получим: (220 × 0.8x√3 × 5) / 1000 = 1,52 кВт.

Примеры преобразования ампер в кВт:

Пример 1:

Есть ли мельница с нагрузкой 50 А, трехфазная, в линию 220 В, с коэффициентом мощности 0,85 и напряжением фаза-нейтраль? 127V, какая будет мощность мельницы в кВт?

Rta: // Чтобы найти результат, мы должны умножить силу тока, линейное напряжение, коэффициент мощности и корень из трех следующим образом: 50Ax220Vx0,85x√3 = 16194, затем мы просто разделим предыдущий результат на 1000, что даст силу тока 16.1 кВт

Пример 2:

У нас есть фен, однофазный, 1Ф, с силой тока 12 А, напряжением 120 В, линейно-нейтраль и коэффициентом мощности 0,88, какая мощность в кВт у фена. ?

Rta: // Принимая во внимание формулу для однофазной силы тока, мы должны умножить силу тока на напряжение и коэффициент мощности, чтобы окончательно разделить предыдущее значение на 1000, как мы можем видеть ниже: (12Ax120Vx0,88) / 1000 = 1,27кВт.

Пример 3:

У нас есть двухфазная плита на 30 А, с напряжением 240 В между фазами и 127 фазами с нейтралью, с коэффициентом мощности 0.99, какая будет мощность печи в кВт?

Rta: // Чтобы узнать ответ, вы должны умножить силу тока 30 А на линию напряжения до нейтрали 127 В, на коэффициент мощности и на 2, а затем разделить предыдущее значение на 1000 следующим образом: (30Ax127Vx0,99 × 2) / 1000, что дает: 7,54 кВт

Ампер в кВт, таблица эквивалентности, преобразование и преобразование (Fp = 0,8, напряжение = 220 В, переменный ток, 3F):

Примечание: Преобразования в предыдущей таблице были выполнены с учетом коэффициента мощности 0.8, напряжение 220 В при трехфазном питании переменного тока, для различных переменных необходимо использовать калькулятор, который появляется в начале.

Типовой коэффициент мощности для двигателей, конструкций и оборудования.

Типичный неулучшенный коэффициент мощности по отраслям:

.

Типичный коэффициент мощности для бытовой техники 3

Электронное устройство Коэффициент мощности Проекционный телевизор Magnavox — в режиме ожидания 0,37 Samsung 70 ″ 3D Bluray 0,48 Цифровая фоторамка 0,52 Монитор ViewSonic 0,5 Монитор Dell

901 39 0,55 Magnavox Projection TV 0,58 Цифровая фоторамка 0,6 Цифровая фоторамка 0,62 Цифровая фоторамка 0 Цифровая фоторамка , 65 Проекционный телевизор Philips 52 дюйма 0,65 Wii 0,7 Цифровая фоторамка 0,73 Xbox Kinect

39 Xbox 360 0,78 Микроволновая печь 0,9 Sharp Aquos 3D TV 0,95 PS3 Move 0,98 0,98 0,99 Элемент 41 ″ Плазменный телевизор 0,99 Современный большой телевизор с плоским экраном 0,96 Воздухозаборник для установки на Windows nditioner 0,9 Цветной телевизор на базе ЭЛТ 0,7 Плоский компьютерный монитор Legacy 0,64 Светодиодный светильник While-LED 0,61 Старый адаптер питания ноутбука 0,55 Лазерный принтер 0,5 Лампы накаливания 1 Люминесцентные лампы (без компенсации) 0,55 0,55 Люминесцентные лампы (компенсированные) 0,93 Газоразрядные лампы 0,4-0,6

Типичный коэффициент мощности двигателя:

56

C = 60 M = 5 Y = 95 K = 0RGBPROCESS11618272

C = 30 M = 0 Y = 10 K = 0 RGB ПРОЦЕСС 175223229

C = 60 M = 10 Y = 5 K = 0RGBPROCESS 88182222

C = 80 M = 5 Y = 10 K = 0RGBPROCESS0176216

К = 100 СЕРЫЙ ПРОЦЕСС 255

К = 90 СЕРЫЙ ПРОЦЕСС 229

К = 80 СЕРЫЙ ПРОЦЕСС 203

К = 70 СЕРЫЙ ПРОЦЕСС 178

К = 60 СЕРЫЙ ПРОЦЕСС 152

К = 50 СЕРЫЙ ПРОЦЕСС 127

K = 40GRAYPROCESS101

К = 30 СЕРЫЙ ПРОЦЕСС 76

К = 20 СЕРЫЙ ПРОЦЕСС 50

К = 10 СЕРЫЙ ПРОЦЕСС 25

К = 5GRAYPROCESS12

PANTONE 7404 CSPOT100.000000CMYK0.0000008.99960078.9992990.000000

C = 0 M = 0 Y = 0 K = 100SPOT100.000000CMYK0.0000000.0000000.000000100.000000

PANTONE 425 CSPOT100.000000LAB36.862701-1
-2

PANTONE 187 CSPOT100.000000LAB37.64709957
30

application / pdf

CeilingGuideFlyer

доказательство: pdfxmp.Сделал: b150535a-51f8-48b2-83e3-7ee8b8cf26a3uuid: d852a3b5-2341-5f41-932b-ba83ce6c6f13xmp.did: 256811F1A0206811808399E955283F3F3F1xeemp.iid86-129-684-495-64-64-64-64-64-64-64-64a-aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa которых -d86 сделал: 256811F1A0206811808399E955283F3Fproof: pdf

savedxmp.iid: 256811F1A0206811808399E955283F3F2012-02-17T10: 10: 52-05: 00 Adobe Illustrator CS5.1 /

savedxmp.iid: b150535a-51f8-48b2-83e3-7ee8b8cf26a32019-07-02T10: 50: 46-04: 00 Adobe Illustrator CC 23.0 (Macintosh) /

EmbedByReference / Users / anthonycastoro / Desktop / Astor Graphics / KAMCO / Associate logos / tectum.tifadobe: docid: photoshop: bb9bf979-5135-7e44-a757-129b4984f7afxmp.iid: 1513d05b-f877-4b8e-8855-90b73c83c834

EmbedByReference / Users / anthonycastoro / Desktop / Astor Graphics / KAMCO / Postcard / потолочная открытка / respecialtyceilingpostcard-1 / plank.jpg

EmbedByReference / Users / anthonycastoro / Desktop / Astor Graphics / KAMCO / Postcard / потолочная открытка / IMG_2236.jpgxmp.did: 0580117407206811994C96822081D08Exmp.iid: 0980117407206811994C96822081D08E

EmbedByReference / Users / anthonycastoro / Desktop / Astor Graphics / KAMCO / Postcard / потолочная открытка / IMG_2238.jpgxmp.did: 0380117407206811994C96822081D08Exmp.iid: 0880117407206811994C96822081D08E 9025

EmbedByReference / Users / anthonycastoro / Desktop / Astor Graphics / KAMCO / Flyers / Misc / потолок2.jpgxmp.did: 6743646b-1205-41f3-bb90-af10ca73df7exmp.iid: 6743646b-1205-41f3-bb90-af10ca7df7e

/ Пользователи / anthonycastoro / Рабочий стол / Astor Graphics / KAMCO / Associate logos / tectum.tifadobe: docid: photoshop: bb9bf979-5135-7e44-a757-129b4984f7afxmp.iid: 1513d05b-f877-4b8e-8855-90b73c83c834

/ Пользователи / anthonycastoro / Desktop / Astor Graphics / KAMCO / Открытка / потолочная открытка / respecialtyceilingpostcard-1 / plank.jpg90870A436D1BAB0A477FA3C603A93892xmp.iid: 9A14018B77206811AB08F249ED0E6C4C

/ Пользователи / anthonycastoro / Рабочий стол / Astor Graphics / KAMCO / Открытка / Открытка на потолке / IMG_2236.jpgxmp.did: 0580117407206811994C96822081D08Exmp.iid: 0980117407206811994C96822081D08E

/ Пользователи / anthonycastoro / Рабочий стол / Astor Graphics / KAMCO / Открытка / Открытка потолка / IMG_2238.jpgxmp.did: 0380117407206811994C96822081D08Exmp.iid: 0880117407206811994C96822081D08E

/ Users / anthonycastoro / Desktop / Astor Graphics / KAMCO / Flyers / Misc / потолок2.jpgxmp.did: 6743646b-1205-41f3-bb90-af10ca73df7exmp.iid: 6743646b-1205-41f3-bb90-af10ca73df7e

Библиотека Adobe PDF 15.00FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001

конечный поток
эндобдж
3 0 obj
>
эндобдж
5 0 obj
> / ExtGState> / ProcSet [/ PDF / ImageC] / XObject >>> / TrimBox [0.

Соединители электрических проводов: обзор популярных коннекторов + правила выбора соединителя

16.12.2018 0 admin Разное

Как соединить провода | Лучшие и быстрые способы

Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение  – это сварка, а потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

Винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

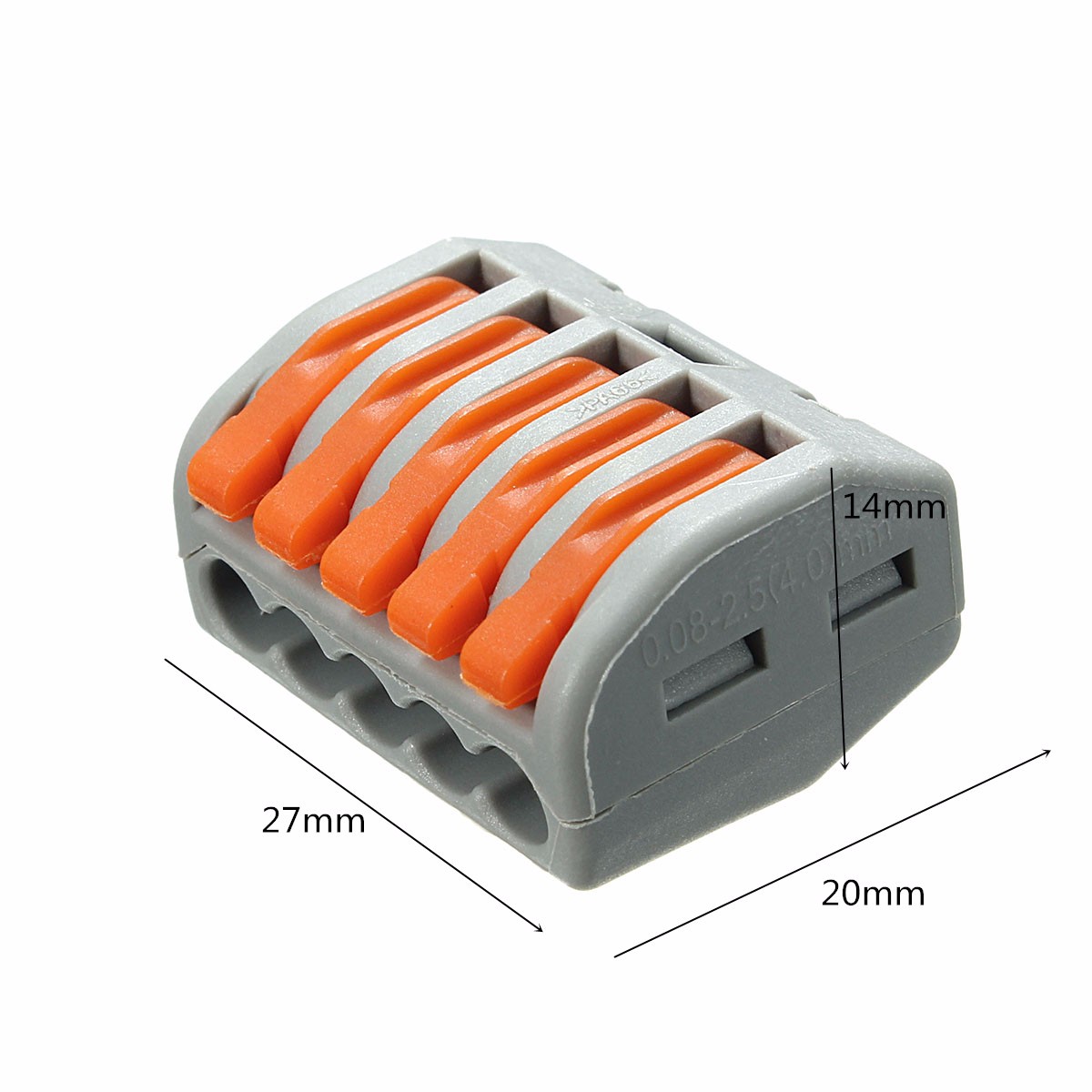

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману.  В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про  силу тока,  на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО  на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

Соединитель для проводов электрических, соединительные сжимы

При работе с электропроводкой всегда придется соединять провода. От качества соединителей для электрических проводов зависит электрический контакт. При подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.

Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки. В статье поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
1. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
2. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

Соединения проводов скруткой

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

Соединение проводов пайкой

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Пружинные клеммы

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительный сжим

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
1. ножевых;
2. вилочных;
3. кольцевых;
4. штыревых;
5. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм² методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм². Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм² окрашиваются в синий цвет, остальные (от 2 до 6,64 мм²) – в жёлтый цвет.

Муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25-16,78 мм. Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Колодки электрические соединительные

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Они обладают целым рядом преимуществ:
• Простота использования.
• Возможность соединения проводов из разнородных материалов.
• Защита от коррозии и других внешних воздействий.
• Надежность, прочность соединений.

Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
1. винтового;
2. пружинного;
3. ножевого;

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

Клеммные колодки винтовые

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.

Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм² по 35 мм².

К достоинствам винтовых колодок можно отнести:
• Не требуется специальный инструмент (нужна только отвертка).
• Возможность многократного использования.
• Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:
1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:
• От колодки отрезать необходимое количество клемм (обычным ножом).
• Зачистить изоляцию соединяемых проводов (на 5-12 мм).
• Вставить зачищенные концы проводов в клеммы.
• Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:
1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм². Они рассчитаны на напряжение 220 В и ток 32 А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм². Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:
• Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
• Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:
1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.
13. К недостаткам можно отнести невысокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм², шириной 6 мм для проводников 1-2,5 мм². Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:
• Экономия времени на монтаж.
• Зачистка и обжимка провода не требуется.
• Безопасное соединение за счет рычага с защелкой.
• Надежность, компактность.
• Не требуется специальный инструмент.
• Не требуются специальные навыки.
• Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм². Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:
1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

медные, винтовые и резьбовые коннекторы, сращивание

На чтение 6 мин. Просмотров 178 Опубликовано 30.08.2019 Обновлено 15.09.2019

Основная задача, решаемая при электромонтаже – правильно подобрать соединитель проводов, оптимально подходящий для текущих операций. От качества этого элемента зависит надежность и безопасность эксплуатации любой электропроводки. Этим и объясняется желание пользователей подробно разобраться с тем, какие разновидности этих изделий чаще всего используются на практике и для какой проводки они подходят. Кроме того, важно ознакомиться с тем, как правильно соединять проводники, а также с особенностями применения различных типов коннекторов для электропроводов.

Классификации и требования ГОСТ

Соединители для электропроводки

Классификация электрических соединителей приводится в ГОСТ 10434-82, согласно которому они делятся на классы (1, 2, 3) и группы (А, Б). Помимо этого, в соответствии с действующими стандартами они различаются по типу образующегося контакта и способу фиксации жил.

Требованиями ГОСТ оговариваются условия применения различных образцов соединительных изделий и также их технические характеристики, обеспечивающие требуемое качество коммутации. Прежде чем разобраться со всеми этим вопросами, желательно ознакомиться с существующими способами соединения проводников, рекомендуемых ПУЭ.

Способы соединения проводов

Соединение проводов представляет собой простейшую операцию, позволяющую коммутировать их согласно требованиям технических условий (ТУ). Среди известных способов образования надежного контакта между проводниками выделяются следующие:

• традиционная скрутка;
• соединение пайкой и сваркой;
• сочленение посредством специальных переходников.

Скрутка – это простейший вариант образования соединения, применяемый только в крайнем случае. При его выборе обязательно использование защитных материалов в виде обычной изолирующей ленты или специальных пластмассовых колпачков.

Не допускается обустраивать соединение скруткой, если провода изготовлены из разнородных металлов (алюминия и меди, например).

Многочисленные недостатки скручивания проводников вынуждают дополнительно повышать качество контакта методами пайки или сварки. После их применения в этом месте образуется достаточно прочное и надежное сочленение. Когда сращиванию подлежат разнородные проводники, приходится применять специальные переходные клеммы.

Виды клемм для соединения проводов

Муфтовый фиксатор для проводов

Перед тем как соединить провода при монтаже следует запастись специальными клеммами, посредством которых удается налаживать контакт без применения вспомогательного оборудования. Обойтись без паяльника и сварочного аппарата позволяют следующие виды контактных соединителей для электрических проводов:

• муфтовые фиксаторы;
• колодочные и самозажимные клеммы;
• ножевые контакторы;
• винтовые и пружинные разъемы.

Каждая их этих разновидностей нуждается в особом рассмотрении.

Муфтовые фиксаторы

Этот вид соединителей для проводов рассчитан на монтаж электрических шин сечением порядка 0,25-16,78 мм квадратных. Он изготавливается в виде полой металлической гильзы, фиксирующей жилы путем их силового обжима. Другой вариант муфтового фиксатора предполагает сочленение проводов за счет организации болтового соединения. Обычно этот вид соединителей применяют для одножильных обжимных проводников: качество и надежность крепления многожильного кабеля в этом случае резко падает, так как отдельные проволочки расходятся под сильным давлением на них.

Клеммы на пластиковых колодках

Клеммы в пластиковых колодках

Еще один очень удобный способ фиксации проводных изделий – использование специальных клемм, размещенных на прочных продолговатых пластиковых колодках. От обычных клеммных соединителей они отличаются тем, что гарантируют равномерный прижим по всей площади контакта. Особенностью их конструкции является наличие на прижимной поверхности особой выемки, ограничивающей давление на коммутируемую жилу проводника.

Такие клеммы годятся для любых проводников. Для образования надежного сочленения потребуется зачистить концы соединяемых жил от изоляции и поместить в зазор, образованный контактной и прижимной пластинами. Эти изделия оснащаются крышкой из прозрачного пластика, которая при желании легко снимается.

Самозажимные клеммы

Разъемы для проводников этого типа отличаются удобством и простотой налаживания контакта. Для этого достаточно вставить конец жилы в отверстие и утопить его до упора, после чего он автоматически фиксируется встроенным зажимом. Благодаря качественному материалу клеммы прижимное усилие со временем не ослабевает и гарантирует долгую эксплуатацию установившегося контакта.

Самозажимные клеммы оптимально подходят для соединения медных и алюминиевых проводов и пользуются повышенным спросом у профессиональных электромонтажников. Недостаток этого вида зажимов – возможность использовать их только один раз, поскольку после удаления концов провода контакт теряет свою прежнюю надежность.

Колодки винтовые

Винтовые клеммные колодки

Зажимы этого класса являются разновидностью муфтовых соединителей; они также выполняются в виде гильзы, но со скругленным донышком овальной формы. В ее верхней части имеется отверстие под винтовой зажим, а сам корпус изделия помещен в изолятор из капрона. Для вкручивания и ослабления винтов в теле изоляции предусмотрены сквозные каналы.

Эти изделия подразделяются на одиночные и групповые контакторы, рассчитанные на разное число сопряжений. Первые выполняются в виде отдельного контактного разъема, соединяющего одножильные проводники, а вторые – как мультисоединители. С их помощью допускается коммутировать проводники с сечением жилы до 25-ти мм квадратных.

Пружинные клеммные колодки

Типичные представители соединителей этого класса – клеммы или колодки от фирмы «WAGO». Коннекторы для проводов под таким названием выпускаются в следующих двух исполнениях:

• PUSH WIRE – одноразовые неразъемные образцы;
• CAGE CLAMP – соединители многоразовые.

Достать уже вставленный провод из одноразовой клеммы WAGO, не повредив его, практически невозможно.

Многоразовые соединители оснащены специальным рычажком, позволяющим легко освобождать концы жил кабеля. Корпуса таких изделий изготавливаются на основе полиамида или поликарбоната, устойчивых к колебаниям температуры и к агрессивным средам. Сами металлические коннекторы выполнены из луженой меди, улучшающей качество контакта, снижающей сопротивление перехода и улучшающей антикоррозийную защиту.

Колодки ножевые

Клемма ножевая

Разъемные соединители этого типа применяются в практике электромонтажа не так часто. Они обычно используются при организации цепей зануления или заземления трехжильного кабеля, а также при монтаже неразрывных токопроводящих линий. Иногда к ним прибегают при оформлении ответвлений в линейных трассах методом врезки.

Соединители ножевого типа нередко применяются для коммутации проводных линий в аудиотехнике. Известно два типа изделий этого класса: одноразового и многоразового использования. К первым относятся хорошо известные колодки фирмы «Scotchlok» от компании 3М.

Изделия укомплектовываются специальным приспособлением, при использовании которого несколько жил вставляются в контакт путем простого надавливания. Отличительной особенностью и преимуществом этих контакторов является возможность обходиться при проведении операций подсоединения без зачистки концов от изоляции.

Порядок выбора соединителя

Перед выбором нужного типа соединителя важно учитывать следующие характеристики:

• марку и материал, их которого изготовлено изделие;
• напряжение, на которое рассчитаны его контакты;
• минимальный диаметр коммутируемых проводников, допустимый для данного образца.

Помимо напряжения также выясняется, на какую токовую нагрузку он рассчитан, после чего можно смело покупать подходящий по всем параметрам коннектор. Рекомендуется узнать у специалиста по продажам, рассчитан ли он на подключение проводников из разнородных металлов.

Потребность соединения проводов разного сечения чаще всего возникает при разводке распределительных цепей по отдельным коробам. После этого допускается приступать к подбору коннектора подходящего типа, клеммы которого рассчитаны на подсоединение жил различной толщины.

Перед тем как соединять проводники в домашних условиях, важно разобраться с наиболее подходящими для заявленных целей видами коннекторов. Кроме того, потребуется подготовить специальный инструмент, без которого невозможно обойтись при опрессовке фиксаторов муфтового типа, например.

Клеммы для соединения проводов, цена

В процессе выполнения электромонтажных работ всегда требуются соединители для проводов и кабелей. Они используются для сращивания различных проводов (в процессе наращивания длины и устройства разветвлений), а также для подключения их к различным приборам и устройствам.

Соединители для проводов и кабелей

Разновидности соединений и их основные свойства

Соединитель проводов в общем случае может быть выполнен различными способами.

Наиболее распространенные неразъемные разновидности соединителей представлены пайкой и скруткой.

Скрутка при всей ее простоте отличается малой надежностью и не позволяет сращивать алюминиевый и медный провода из-за образования гальванической пары и постепенного разрушения места контакта из-за электрохимической коррозии. Кроме того, применение скрутки запрещено ПУЭ (правилами устройства электроустановок).

Пайка обеспечивает наиболее качественное соединение, однако очень сложна в реализации. Кроме того, она также не позволяет выполнять соединение алюминиевого провода с медным.

Поэтому на практике чаще всего используются полупостоянные соединители, которые по своим характеристикам мало уступают неразъемным, но позволяют выполнить соединение несколько раз. В их основу положены различные клеммы для соединения проводов.

Обжимная клемма

Обжимные клеммы

Принцип работы обжимного соединителя проводов основан на том, что на соединяемые провода предварительно устанавливается наконечник со стандартизованными размерами, который затем вставляется и фиксируется в дополнительном промежуточном элементе.

Наибольшее распространение на практике получили клеммы для проводов с элементом крепления на провод в форме трубки. В процессе соединения зачищенный провод вдвигают в трубку, после чего выполняют ее обжим. На втором своем конце трубка переходит в плоскую площадку с отверстием под винт.

Обжимные клеммы для проводов могут изготавливаться из обычной или луженой меди, а также алюминия, что полностью устраняет проблему электрохимической коррозии.

Соединители для электрических проводов в обжимном варианте могут быть выполнены как изолированные наконечники для проводов, которые используются совместно с клеммниками.

Винтовые клеммы

Винтовые клеммы

Клеммные колодки для соединения проводов или просто клеммники для соединения проводов по ГОСТ Р 50030.7.1-2000 представляют собой изолированный носитель для одной или нескольких групп выводов, который может крепиться на несущей панели. Соединение проводов с помощью клеммника заключается в фиксации жилы провода или его наконечника в гнезде с помощью винтов.

Клеммники для проводов очень просты в работе. Для соединения достаточно вдвинуть провод в установочное гнездо, после чего затянуть крепежные винты. Корпус клеммника выполнен из изолирующего материала, обеспечивает необходимый уровень безопасности и при необходимости допускает контроль цепей индикаторами и тестерами.

Винтовые клеммы для соединения проводов действуют по тому же самому принципу, но отличаются от клеммников только тем, что рассчитаны на пару проводов. Соединительные клеммы для проводов часто имеют корпус из прозрачного материала для визуального контроля соединения.

Соединитель проводов 3М Scotchlok MH

Соединитель проводов (термоусаживаемый соединитель проводов) 3М™ Scotchlok™ MH

Соединители проводов Scotchlok™ MH – это термоусаживаемые соединительные обжимные гильзы с подклеивающим слоем. Состоят из термоусаживаемой трубки с подклеивающим слоем и внутренней гильзы под опрессовку. Предназначены для быстрого соединения проводов между собой при монтаже или ремонтных работах. После опрессовки при нагревании происходит усадка термоусаживаемой  трубки и по краям её выступает клей, обеспечивающий герметичность соединения. Материал гильзы: лужёная медь.



Преимущества использования Соединителей проводов Scotchlok™ MH:

— Прозрачность трубок упрощает процесс монтажа — видно вставляемый в гильзу провод;
— Превосходная стойкость газам и растворителям
— Высокая стойкость к истиранию;
— Повторяют рельеф изделия;
— 100% герметичность;
— Рабочие температуры от -55°С до +105°С;
— Коэффициент усадки трубки 3:1.

Таблица выбора соединителей проводов Scotchlok™ MH:

Мощность	Скорость	Коэффициент мощности
(л. Армстронг потолок калькулятор: Калькулятор подвесного потолка 17.12.2018 0 admin Разное Расчет потолка АРМСТРОНГ — Калькулятор ОНЛАЙН Спасибо РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЯ Наименование Кол. Вес (кг) Объем Кол. коробок Несущая 600:         Несущая 1200:         Несущая 3600:         Количество плиток:         Подвесы:         Пристеновой угол:         Светильник:         Спасибо за заказ, оператор свяжется с вами Потолок Армстронг – современная подвесная конструкция, включающая в себя каркасную систему и потолочные плиты. Каркас состоит из металлических профилей разного вида и формы. Для облицовки потолка предлагается несколько вариантов панелей: Байкал, Ритейл, Оазис, Plain, Dune и т.д. Чтобы сделать расчет расхода материалов потолка и количество светильников Армстронг с помощью калькулятора нужно: Определить периметр и площадь помещения. Выбрать необходимый тип плиты. Указать вариант подвесной системы Ввести в поля калькулятора полученные данные. Нажать кнопку «рассчитать». Представленный онлайн калькулятор для расчета потолка Армстронг просчитает число следующих элементов: плиток; подвесов; углового профиля; направляющих каркаса; светильников (число может меняться в зависимости от пожеланий – предлагается стандартная комплектация потолка) Расчет комплектующих подвесного потолка Армстронг онлайн по площади и периметру помещения поможет сэкономить средства и время – вы будете точно знать, в каком количестве приобретать необходимые материалы. У нас вы можете получить бесплатную консультацию по выбору потолочной и подвесной системы. Мы предлагаем лучшие цены на рынке за качественный и сертифицированный товар. Онлайн калькулятор потолка Армстронг, кассетного потолка и Т-профиля Для того чтобы смонтировать подвесной потолок Армстронг или кассетный потолок, необходимо качественно смонтировать скелет из Т-профиля. От того, насколько правильно будет сделан каркас, зависит срок службы потолка и его внешний вид. Самостоятельный расчет нужного количества материала – это сложный и трудоемкий процесс. Чтобы сэкономить ваше время и деньги, мы предлагаем вам воспользоваться нашим бесплатным, быстрым и удобным онлайн-калькулятором для подсчета необходимого количества Т-профиля, потолка Армстронг и кассетного потолка. Как произвести расчеты Выберете Т-систему (24/25 или 15/38). Ведите количество м² и длину периметра м. Определите тип потолка: армстронг, кассетный или только Т-профиль (каркас). Нажмите кнопку «Рассчитать». Деловые линии ЖелДорЭкспедиция Распечатать Отправить расчет Другие калькуляторы: Преимущества использования онлайн-калькулятора: Скорость – при помощи сервиса расчеты займут несколько минут; Точность – поможет избежать нехватки или покупки лишнего материала; Расчет денежной суммы – вы будете знать, на какую сумму рассчитывать. Если у вас возникнут сложности с самостоятельным выбором Т-профиля или кассетного потолка наши специалисты всегда помогут вам. Также, для удобства мы предлагаем распечатать или отослать нам таблицу с количеством всех материалов по которой наши менеджеры очень быстро подготовят счет на оплату. При выборе Т-профиля необходимо учитывать кромку кассеты или потолка Армстронг. Весь наш Т-профиль (каркас) хорошего качества, изготовлен не из жести, а из оцинкованной стали и соответствует всем техническим характеристикам. Как правильно подобрать потолок Армстронг и кассетный потолок Если вам нужен подвесной потолок для помещений с большой площадью, а также для помещений с особыми санитарно-гигиеническими требованиями, то лучшим решением будет выбрать кассетный потолок или потолок Армстронг. Для того чтобы подобрать нужный тип потолка, предлагаем вам подробнее познакомиться с данным видом потолка на страничке кассетный потолок, потолок Армстронг. Кассетные потолки и потолки Армстронг имеют разные типы кромок, которые влияют на общий внешний вид потолка. При помощи этого элемента можно визуально расширить пространство и украсить интерьер. Для разных видов кромки подходит свой тип Т-системы. Для подсистемы Т15/38 кромки microlook Для подсистемы Т24/25 кромки tegular и line При выборе кассетного потолка и потолка Армстронг учитывайте его предназначение и характеристики. Если правильно изучить свойства всех видов плит, то вы не допустите ошибку. Если самостоятельно трудно определиться, обратитесь к нам, и мы с удовольствием точно подберем подходящий и нужный Вам вариант. Онлайн калькулятор Армстронга по площади   Нашли ошибку? Сообщите нам об этом.     Специалисты предприятия «Альфа-Про» занимаются продажей составляющих для потолка Армстронг и установкой конструкции. На продукцию и монтажные работы предоставляются гарантии от 1 года. Для определения стоимости составляющих необходимо предварительно подсчитать количество элементов, узнав рабочую площадь. Поможет быстро выполнить расчет потолка Армстронг онлайн калькулятор, представленный на сайте компании. Необходимо указать ширину и длину помещения. Сразу же появятся значения расхода материала для системы Армстронг. Онлайн калькулятор Армстронга по площади выполняет расчет количества плиты, поперечного и главного профиля, подвеса, анкер-клина, по периметру производит подсчет пристенного угла и крепежей для него. В калькуляторе размер плит указан по умолчанию – 600×600 мм. Также есть другие способы расчетов потолка Армстронга, кроме онлайн калькулятора: графический, ручной, используемый в отдельных ситуациях. Делают чертеж, на котором в масштабе изображают комплектующие подвесной системы для помещений указанной площади. Ручной расчет позволяет определить объем стройматериалов для комнат сложной, неправильной формы, при нестандартном размещении элементов потолка Армстронг. Применяется монтажниками для уточнения данных. При любом методе расчета (онлайн калькулятор, графический) комплектующие для подвесного потолка лучше заказывать с запасом 5-10 %. Как получить точные данные При расчете комплектующих подвесного потолка Армстронг калькулятор дает приблизительный результат, который позволяет сориентировать покупателя перед онлайн заказом стройматериала. В таких подсчетах используются стандартные упрощенные формулы, поэтому многие параметры не учитываются. Расчет подвесного потолка в зависимости от индивидуальных параметров помещения рекомендуется доверить специалистам компании-поставщика или монтажникам. Профессионалы обращают внимание на технические детали (наличие ниш, перегородок, балок, колонн, встроенного освещения и т.п.), получают точный расчет потолка требуемой площади. Расчет потолка Армстронг на сайте и самостоятельно Главная / Статьи / Расчет потолка Армстронг Потолочные подвесные системы типа Армстронг Для успешного монтажа подвесной системы важно правильно выполнить расчет потолка Армстронг. Подвесная система – это набор профилей для формирования ячеек каркаса подвесного потолка. Подвесные потолки Армстронг популярны благодаря универсальности, низкой цене и легкости монтажа. Потолки Армстронг в настоящее время выбираются для большинства офисных и общественных помещений. Подвесные потолки системы Армстронг состоят из металлического профиля и прессованных минеральных плит. Видимая часть металлического каркаса – это отличительная черта подвесных потолков Армстронг и элемент дизайна.   Минеральные плиты бывают квадратной и прямоугольной формы. Монтаж и расчет подвесных систем практически у всех производителей, представленных на рынке России, идентичен. Подвесные системы от компании Ю-МЕТ Ю-МЕТ — один из крупнейших в России производителей легких металлоконструкций, металлического профиля для ГКЛ, систем крепления, вентилируемых фасадов под маркой Primet. Компания Ю-МET производит компоненты для подвесных систем ТМ Primet, соответствующие стандарту ТУ5285-003-79227238-2006, и гарантирует, что материалы, структурные и качественные характеристики соответствуют предписанным стандартам.   Компания Ю-МЕТ предлагает подвесные системы и комплектующие для потолков типа Армстронг: металлические кассеты Primet с перфорацией и без перфорации; потолочные плиты; уголок пристенный; европодвес; светодиодные светильники для потолка Армстронг; Т- профиль. Расчет материалов для подвесного потолка Армстронг на сайте Выбрав подвесной потолок в качестве оформления офисного или другого помещения, каждый сталкивается с проблемой – как рассчитать количество необходимых составляющих или как выполнить расчет потолка Армстронг? Расчет подвесного потолка Армстронг, как известно, выполняется по стандартной формуле. Для вашего удобства мы создали инструмент для расчета подвесного потолка Армстронг онлайн на нашем сайте. Чтобы рассчитать материалы для подвесного потолка на нашем сайте, необходимо знать площадь потолка. Расход материала для конструкции подвесной системы Армстронг на 1 кв.м потолка   Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно! Форма на сайте в разделе Услуги — Расчет необходимого количества делает приблизительный расчет потолка без учета дверных проемов и окон. Для точного расчета вам необходимо обратиться к менеджеру. Как самостоятельно произвести расчет подвесного потолка Самое простое – посчитать количество плит для потолка. Стандартная квадратная плита имеет размеры 60х60 см. Значит, для подсчета количества плит надо разделить площади потолка на 0,36 кв.м. Рекомендуется покупать плиты с небольшим запасом. Чтобы при случайном повреждении плиты сразу заменить ее на другую. Затем надо посчитать количество стенового профиля. Для этого периметр помещения надо разделить на длину профиля. Результат округлить в большую сторону. Как рассчитать количество несущего профиля? Чтобы рассчитать количество профилей в ряду, надо разделить ширину комнаты на величину профиля. Если разделить длину потолка на шаг фиксации несущего профиля и округлить в большую сторону, получится количество рядов. Затем число профилей в ряду умножаем на количество рядов и получаем нужное количество несущего профиля. Чтобы рассчитать продольный профиль, длину потолка делят на длину профиля и округляют в большую сторону, а ширину делят на шаг установки, равный 0,6 метра, и округляют в меньшую сторону. Затем два полученных числа перемножают. Рассчитываем количество поперечного профиля. Длину помещения делим на 1,2 метра и округляем в меньшую сторону. Затем ширину делим на длину профиля и округляем в большую сторону. Оба числа перемножить. Надо также узнать нужное количество подвесов. Для этого стороны помещения делят на 1,2 м (шаг монтажа). Затем оба результата нужно округлить в большую сторону и перемножить. Примеры расчета потолка Армстронг при помощи формы на сайте Расчет потолка Армстронг площадью 50 м2: Плита — 146 шт., 7 уп.; Основная направляющая 3600мм — 44.1 пог.м, 13 шт.; Поперечная направляющая 1200мм — 87.7 пог.м, 74 шт.; Поперечная направляющая 600мм — 44.1 пог.м, 74 шт.; Угол пристенный — 31.5 пог.м, 11 шт.; Европодвес — 35 шт. Расчет потолка площадью 100 м2: Плита — 292 шт., 13 уп.; Основная направляющая 3600мм — 88.2 пог.м, 25 шт.; Поперечная направляющая 1200мм — 175.3 пог.м, 147 шт.; Поперечная направляющая 600мм — 88.2 пог.м, 147 шт.; Угол пристенный — 63.0 пог.м, 21 шт.; Европодвес — 70 шт. Расчет системы армстронг в идеале лучше доверить непосредственным исполнителям последующего монтажа, чтобы расчет комплектующих потолка учитывал все индивидуальные особенности помещения (колонны, балки, перегородки, окна, дверные проемы и т.д.) и погрешность была сведена к минимуму. Мы поможем сделать расчет потолка Армстронг, изготовим нестандартный профиль на заказ, предоставим скидку на подвесные потолки для оптовых покупателей. Расчет потолка армстронг, расчет гипсокартона                              Расчет стройматериалов онлайн Мы ценим ваше время и, чтобы вы могли его экономить, мы разработали систему самостоятельного расчета необходимых стройматериалов для ремонта!  На нашем сайте вы можете за 5 секунд узнать количество необходимого материала для самых популярных конструкций: подвесного потолка Армстронг, подвесного гипсокартонного потолка, гипсокартонной перегородки и гипсокартонной пристенной фальшстены.  Калькулятор гипсокартона, металлических профилей и дополнительных материалов создан с учетом строительных норм и правил. Результат расчета дает точные данные для идеально прямоугольного помещения и, конечно же, не учитывает особенностей помещения: выступов, колодцев, колонн, скосов и тому подобное.   В случае нестандартного помещения рекомендуем вам два варианта. Первый — разбить план помещения на части, и посчитать их отдельно. Второй вариант — дорисовать прямоугольник, его посчитать, и отдельно посчитать секции, которые нужно удалить из представленного прямоугольника.  Стандартный просчет подвесного потолка Армстронг и расчет потолка из гипсокартона производится для простой легкой конструкции. Армстронг рассчитывается без дополнительного утеплителя и со стандартными встраиваемыми светильниками. Для получения расчета Вам достаточно измерить площадь помещения (S), и периметр помещения (Р) по полу. В итоге вы получите необходимое количество:  для потолка Армстронг:  Потолочной плиты 600 х 600 мм,  Профиля основного по 3,6 м,  Профиля поперечного по 1,2 м,  Профиля поперечного по 0,6 м,  Пристенного уголока по 3,0 м,  Подвесов L 250 — 1500 мм,  Дюбель-шурупов «гриб» 6×40,  Дюбелей анкерных 6×40 BIERBACH.  для потолка из гипсокартона: Гипсокартона 9,5 мм,  Профиля направляющего UD по 3м,  Профиля стоечного CD по 3м,  Подвесов прямого (скоба) «П»,  удлинителя продольного,  оединителей одноуровневых типа «краб»,  Саморезов TN 25,  Винтов ТЕХ 3,5×9,5 типа «блошки»,  Дюбель-шурупов гриб 6×40,  звукоизоляционного материала.  При выборе, какому типу потолка отдать предпочтение, следует учитывать прежде всего необходимость дополнительного утепления потолка, поскольку конструкция из гипсокартона имеет лучшую теплоизоляцию. И во вторых — внешний вид, так как многоуровневый дизайнерский потолок и потолок с точечным освещением можно выполнить, используя гипсокартон.  Чтобы смонтировать подвесной потолок Армстронг, из инструментов вам понадобится: (помимо защитной одежды и защитных очков):  1) Стремянка нужной высоты для каждого рабочего  2) Перфоратор  3) Шуруповерт  4) Отвертка крестовая  5) Молоток  6) Пассатижи  7) Уровень  8 Карандаш  9) Ножовка по гипсу  Для монтажа достаточно двух человек.   Вторая наиболее частая задача при ремонте помещений или строительстве — это установить гипсокартонную перегородку или стену.  Для своего калькулятора гипсокартона мы сознательно исключили расчет отделочных материалов: краски, шпаклевки, ленты и пр. Расчет ведется для самой популярной стандартной легкой конструкции с тепло-звукоизоляционным материалом. Дополнительно вам стоит задуматься и приобрести все для прокладывания инженерных коммуникаций: электро- или водоснабжения помещения.  Для перегородки, стены или фальшстены расчет как гипсокартона, так и расчет профиля из гипсокартона произведен для помещения высотой 3 метра, с шагом монтируемых профилей 40-60 сантиметров.  Для расчета гипсокартонной перегородки на металлическом каркасе, вам достаточно измерить длину необходимой стенки (L) и высоту помещения (H) и рассчитать площадь конструкции (S = L х H). Введите значения в верхние поля и после нажатия кнопки “рассчитать”, сайт вам покажет необходимое количество:  Гипсокартона 12,5 мм,  Профиля направляющего UW по 3 м,  Профиля стоечного CW по 3 м,  Саморезов TN 25,  Винтов ТЕХ 3,5 × 9,5 типа «блошки»,  Дюбель-шурупов гриб 6×40,  Ленты уплотнительной,  Тепло- и звукоизоляционного материала,  Подвес прямой «П» (только для пристенной фальшстены).  Набор инструментов аналогичен монтажу подвесного потолка (смотрите список выше). На высотах до 3-х метров справиться с работой может один специалист.  Перед покупкой гипсокартона рекомендуем получить качественную консультацию. На данный момент предлагаются разные виды материалов, которые выглядят на первый взгляд одинаково, однако имеют различия характеристик по водостойкости, теплопроводности, звукоизоляции и конечно же, по качеству материала.  Мы много лет продаем гипсокартон и, как эксперты, можем вам предоставить бесплатную профессиональную консультацию при выборе и расчете материала.   Звоните по указанным на сайте телефонам.  Спасибо! Калькулятор подвесного потолка — Компания «ИнтерПром» в России Подбор потолка предполагает учет ряда параметров, от которых зависит итоговая стоимость: площадь и периметр помещения; тип и материал потолка; количество люстр или встроенных светильников; материал плинтуса; наличие труб и других скрытых коммуникаций; дополнительные элементы системы, например, звукоизоляция. Используемый для расчета потолков калькулятор использует общие формулы, поэтому определенная им стоимость не всегда точна. Такой способ дает возможность определить примерную цену, и вы можете сравнить, прикинуть различные варианты, однако точная сумма может быть рассчитана только специалистом после проведения необходимых замеров. Например, может оказаться, что выбранный вами тип потолочных реек или кассет не вписывается в параметры вашего помещения и их придется удлинять/укорачивать, применять дополнительные крепежные элементы, тратить время и материалы. Это увеличит общую стоимость, а в ряде случаев повышения цены можно избежать, подобрав другую комплектацию, в чем вам помогут наши специалисты. Учитывая исходные данные, калькулятор подвесного потолка определит суммарные затраты на следующие составляющие конструкции: каркас; кассеты ли панели; дополнительные элементы. Стоимость ощутимо зависит от типа потолка, поэтому необходимо считать соответствующей программой. Например, калькулятор подвесного потолка армстронг определит количество элементов исходя из конкретно этой системы, а калькулятор потолка грильято не может рассчитать стоимость потолочных плит или иных систем. Произвести точные расчеты вам помогут специалисты компании «ИнтерПром». Учитывая все параметры помещения и ваши пожелания к виду и характеристикам потолочной конструкции, мы быстро рассчитаем количество необходимых материалов и их стоимость. Доставка выбранного вами товара осуществляется в кратчайшие сроки, а при желании вы можете заказать у нас также и профессиональный монтаж. Программа-калькулятор для расчета подвесного потолка (реечного типа «Армстронг») Как рассчитать подвесной потолок из гипсокартона типа реечного «Армстронга»? Данный калькулятор поможет Вам сделать приблизительный расчет, cколько потребуется соответствующих материалов (потолочной плитки, реек, подвесов) — достаточно лишь ввести площадь потолка, выбрать тип потолочной плиты и нажать кнопку «Рассчитать«. Если вам нужно сделать пересчет, то воспользуйтесь кнопкой «Очистить» и введите новые данные. В десятичных дробях в качестве разделителя используйте точку.   Как установить подвесной потолок «Армстронг»?  Обмерьте помещение и разбейте его на основные взаимно перпендикулярные оси. Далее разметьте потолок от намеченных осей в обоих направлениях, чтобы определить размер плит, которые будут находиться по краям вдоль стен, а также месторасположение светильников и решеток вентиляции. Потом сделайте монтаж угловых профилей на стены и колонны дюбелями, а также крепление подвесов с тягами анкерными элементами к основному потолку. Следующий этап — установка и выравнивание основных Т-профилей, в просечки которых установите поперечный Т-профиль. Затем в просечки поперечного установите продольный Т-профиль. Будьте внимательны при монтаже плит в ячейки каркаса — их укладку нужно выполнять в определенном направлении, которое указано на обратной стороне плиты. Будьте внимательны с плитами, прилегающими к колоннам и стенам — их нужно обрезать как можно ровнее.   ! На заметку: Помимо светильников и вентиляционных решеток, во время укладки плит можно также проложить звуко- или теплоизоляционные материалы. Для прокладки над плитами дополнительных тепло- или звукоизоляционных материалов, а также монтажа светильников, создающих дополнительную тяжесть, нужно соответственно увеличивать количество подвесов. Для массивных светильников нужно использовать самостоятельные крепления к основному потолку. Во время укладки плит влажность в помещении должна быть не выше 70%, а температура от +15 до +30 градусов.   См. также: Смета проекта потолка | Потолки Потолочный продукт Сметная стоимость потолочного изделия: {% EstimatedCost%} {% #if countryId == ‘ca’%} CAD {% / if%} {% #if Estimation.panelQuantity> 0%} Расчетное количество (панели) *: {% оценка.panelQuantity%} от {% оценки.имя элемента %} {% /если %} {% #if Estimation.cartonQuantity> 0%} Приблизительное количество (коробок) *: {% Estimation.cartonQuantity%} коробок {% Estimation.item.name%} {% /если %} Детали для установки {% #if contains (Estimation.item.installationMethod, «uspend»)%} Ориентировочная стоимость материалов: {% getSuspendedCostRange (оценка.элемент, длина, ширина)%} {% #if countryId == ‘ca’%} CAD {% / if%} Расчетное количество (штук) *: {% getMainBeamQuantity (длина, ширина)%} — главные балки 12 футов {% get4FootCrossTeeQuantity (длина, ширина)%} — поперечные тройники 4 ‘ {% get2FootCity (% get2FootCity (% get2FootCity) , ширина)%} — Поперечные тройники 2 ‘ {% getWallMoldingQuantity (длина, ширина)%} — планка стен * Если вам нужен новый, быстрый и простой способ подвесить и выровнять потолок подвала, воспользуйтесь нашими крючками для подвешивания QUICKHANG. * Расчеты производятся для квадратного помещения. Количество деталей и их стоимость будут варьироваться в зависимости от вашей конкретной планировки. Для более точной оценки ваших установок размером 24 x 24 дюйма и 24 x 48 дюймов используйте наш калькулятор подвесного потолка. По вопросам непосредственного нанесения изделий из досок и стен обращайтесь в службу технической поддержки Techline. {% #if содержит (оценка.item.facetSize, ’24 \ «x 24 ‘) && оценка.item.lookCategory == ‘Олово / Металл’%} Ориентировочная стоимость отражает наиболее распространенный стиль сетки, доступный в большинстве розничных продавцов. Обратитесь в местный магазин красок, чтобы подобрать подходящую краску. В качестве альтернативы, комплекты координатной сетки Metallaire ™ доступны по специальному заказу, так что вам не нужно красить свою сетку. Подробнее об оценке общей стоимости вашего проекта, включая фурнитуру и молдинги, читайте в статье о стоимости монтажа металлического потолка. {% elseif Estimation.item.lineName == ‘Coffered Look’%} Подробнее об оценке общей стоимости вашего проекта читайте в статье о стоимости кессонного потолка. {% еще %} Ориентировочная стоимость отражает наиболее распространенный стиль сетки, доступный в большинстве розничных продавцов. Доступны варианты альтернативной ширины, внешнего вида, грузоподъемности и огнестойкости.Узнайте подробности и расценки у предпочитаемого вами продавца или посетите нашу страницу систем установки для получения дополнительной информации. {% /если %} {% elseif is2x4 (Estimation. item.facetSize) && (Estimation.item.lookCategory == ‘Олово / Металл’ || ‘Étain / métal’)%} Прямое нанесение: — Коробка с гвоздями: 10,75 — 16,50 долларов Подробнее об оценке общей стоимости вашего проекта, включая фурнитуру и молдинги, читайте в статье о стоимости монтажа металлического потолка. {% elseif (Estimation.item.installationMethodId == ’13’ && (contains (Estimation.item.facetSize, ‘»16 \» x 16’) || contains (Estimation.item.facetSize, ’12 \ «x 12 ‘) )) || Estimation.item.shortCode == ‘480’)%} Вариант 1. Дорожки и клипы Easy Up® Ориентировочная стоимость материалов: {% getEasyUpCostRange (оценка.item, длина, ширина)%} {% #if countryId == ‘ca’%} CAD {% / if%} Расчетное количество (штук) *: {% getTracksAndClips (оценка.item.facetSize, length, width) .tracks%} Tracks {% getTracksAndClips (Estimation.item.facetSize, length, width) .clips%} Clips Вариант 2: Клей Для укладки плитки или досок из минерального волокна непосредственно на существующий гипсокартон или гипсокартон с помощью клея используйте рекомендуемый клей для плитки, например, акустический клей для потолочной плитки Henry 237 AcoustiGum ™. Уточняйте цены у предпочитаемого вами продавца. * Расчеты производятся для квадратного помещения.Количество деталей и их стоимость будут варьироваться в зависимости от вашей конкретной планировки. Для более точной оценки ваших установок размером 24 x 24 дюйма и 24 x 48 дюймов используйте наш калькулятор подвесного потолка. По вопросам непосредственного нанесения изделий из досок и стен обращайтесь в службу технической поддержки Techline. {% elseif содержит (Estimated. item.name, «WoodHaven») || содержит (оценка.item.name, «WOODHAVEN»)%} Вариант 1. Дорожки и клипы Easy Up® Ориентировочная стоимость материалов: {% getEasyUpCostRange (приблизительная.элемент, длина, ширина)%} {% #if countryId == ‘ca’%} CAD {% / if%} Расчетное количество (шт.) *: {% getTracksAndClips (эстимейт.item.facetSize, length, width) .tracks%} Tracks {% getTracksAndClips (Estimation.item.facetSize, length, width) .clips%} Clips Вариант 2: используйте зажимы и винты, входящие в комплект досок Woodhaven ™ — без дополнительных затрат на проект. Вариант 3 Использование существующей потолочной подвесной системы 15/16 и зажимов Easy Up® Ориентировочная стоимость материалов: {% getWoodhavenCostRange (приблизительная стоимость.элемент, длина, ширина)%} {% #if countryId == ‘ca’%} CAD {% / if%} Расчетное количество (шт.) *: {% getTracksAndClips (эстимейт.item.facetSize, length, width) .clips%} Клипы * Расчеты производятся для квадратного помещения. Количество деталей и их стоимость будут варьироваться в зависимости от вашей конкретной планировки. Для более точной оценки ваших установок размером 24 x 24 дюйма и 24 x 48 дюймов используйте наш калькулятор подвесного потолка.По вопросам непосредственного нанесения изделий из досок и стен обращайтесь в службу технической поддержки Techline. Узнайте больше о вариантах установки деревянных потолочных планок. {% /если %} Где купить Очистить и начать заново Калькулятор потолочной плитки — Ceilume Пожалуйста, выберите тип установки ниже. Плитка для подвесного потолка устанавливается в решетку подвесного потолка, а клееная плитка крепится непосредственно к потолку или стене с помощью клея. Вы планируете установку на стене или потолке? Пожалуйста, выберите размер плитки ниже. Плитки бывают размером 2 х 2 фута и 2 х 4 фута. Пожалуйста, выберите тип соединения ниже. Плитки встык стыкуются друг с другом, а стыки между плитками закрываются декоративными или гладкими полосами. Плитки для стыковки внахлест имеют кромку внахлест, что позволяет укладывать их без использования декоративных или гладких полос. Пожалуйста, выберите форму вашей комнаты ниже.На следующем шаге вы сможете редактировать и добавлять размеры. Выберите форму стены ниже. На следующем шаге вы сможете редактировать и добавлять размеры. Чтобы добавить размеры потолка, щелкните и перетащите метки с буквами, чтобы изменить длину стен, или щелкните значок карандаша рядом с «Размеры потолка», чтобы ввести все размеры сразу. Чтобы добавить размеры стены, щелкните и перетащите метки с буквами, чтобы изменить длину стены, или щелкните значок карандаша рядом с «Размеры стены», чтобы ввести все размеры сразу. Большинство внутренних помещений не идеально квадратные. Скорее всего, у вас будет граница по краю потолка, где требуются потолочные плитки меньшего размера (выделены желтым цветом ниже). Бордюрная плитка была разработана с узорами, которые можно обрезать и укладывать в бордюрах потолка. Чтобы настроить размер границы потолка, щелкните и перетащите линии сетки, чтобы переместить их, или щелкните значок карандаша рядом с «Ширина границы», чтобы ввести всю ширину сразу. Большинство внутренних помещений не идеально квадратные. Скорее всего, у вас будет граница по краю стены, где требуется меньше полноразмерной плитки. Чтобы настроить размер границы, щелкните и перетащите линии сетки, чтобы переместить их. Большинство внутренних помещений не идеально квадратные. Скорее всего, у вас будет граница по краю потолка, где требуется потолочная плитка меньшего размера. Чтобы отрегулировать размер границы потолка, щелкните и перетащите линии сетки, чтобы переместить их. Теперь все становится интересно! По умолчанию для вас выбраны элементы и границы. Встречайте Стратфорд, нашу самую популярную плитку! Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль. Добавьте еще одну потолочную плитку и щелкните квадраты сетки, чтобы изменить отдельные плитки. Вы даже можете добавить аксессуары, которые позволят вам изменить цвет вашей сетки! Начните в любое время, щелкнув значок «Очистить». Теперь все становится интересно! По умолчанию ваша функция и плитки границы были выбраны за вас… познакомьтесь с Fleur-de-lis, нашим самым универсальным стилем! Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль. Добавьте еще одну плитку и щелкните квадраты, чтобы изменить отдельные плитки. Вы даже можете добавить аксессуары! Начните в любое время, щелкнув значок «Очистить». Теперь все становится интересно! По умолчанию ваши плитки были выбраны для вас … познакомьтесь с Нантакетом, нашим самым универсальным стилем! Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль. Добавьте еще одну плитку и щелкните квадраты, чтобы изменить отдельные плитки.Начните в любое время, щелкнув значок «Очистить». Отличная работа! Теперь вы можете добавить новую потолочную плитку в корзину, распечатать PDF-файл с макетом и дизайном потолка или и то, и другое! Отличная работа! Теперь вы можете добавить новую настенную плитку в корзину, распечатать PDF-файл с макетом и дизайном стены или и то, и другое! Ширина границы Border A Ширина: Border B Ширина: Border C Ширина: Border D Ширина: Border E Ширина: Border F Ширина: Ширина бордюра G: Border H Ширина: Border I Ширина: Border J Ширина: Border K Ширина: Border L Ширина: Калькулятор потолочной плитки | Armstrong, Grigliato, Custom Наши услуги помогут вам выполнить расчет потолка Armstrong и Grillato (в том числе по индивидуальным размерам), чтобы узнать приблизительное количество компонентов для установки по площади. Инструмент рассчитывает опорные и направляющие рельсы, угол периметра, подвесы и соединители. Алгоритм программы предполагает укладку классическим способом, в случае диагонального расположения к результату прибавляется 15%. Теоретическая основа расчета представлена ​​ниже. Нажмите кнопку « Рассчитать », чтобы получить результат расхода материала. Оценка материала потолка Армстронг S — площадь поверхности, S e — площадь элемента, P — периметр поверхности. Плитка: S / S e ; Подшипник 3,7 м: 0,23 × S; Направляющие 1,2 м: 1,4 × S; Направляющие 0,6 м: 1,4 × S; Вешалки: 0,7 × S; Углы: P / 3. Оценка материала потолка Грильято S — площадь поверхности, S e — площадь элемента, P — периметр поверхности. Грильято 50х50 Плитка: S / S e ; Профиль «Мужской»: 30.58 × S; Профиль «Женский»: 30,58 × S; Подшипник 2,4 м: 0,7 × S; Направляющие 1,2 м: нет; Направляющие 0,6 м: 2,78 × S; Вешалки: 1,75 × S; Разъемы: 0,7 × S; Углы: P / 3. Грильято 75х75 Профиль «Мужской»: 19,46 × S; Профиль «Женский»: 19,46 × S; Подшипник 2,4 м: 0,7 × S; Направляющие 1,2 м: нет; Направляющие 0,6 м: 2,78 × S; Вешалки: 1.75 × S; Разъемы: 0,7 × S; Углы: P / 3. Грильято 100х100 Профиль «Мужской»: 13,9 × S; Профиль «Женский»: 13,9 × S; Подшипник 2,4 м: 0,35 × S; Направляющие 1,2 м: 1,39 × S; Направляющие 0,6 м: 1,39 × S; Вешалки: 1,75 × S; Разъемы: 0,35 × S; Углы: P / 3. Грильято 150х150 Профиль «Мужской»: 8,34 × S; Профиль «Женский»: 8.34 × S; Подшипник 2,4 м: 0,35 × S; Направляющие 1,2 м: 1,39 × S; Направляющие 0,6 м: 1,39 × S; Вешалки: 0,85 × S; Разъемы: 0,35 × S; Углы: P / 3. Как оценить акустический потолок | Home Guides Когда вы выполняете строительный проект, одним из этапов процесса планирования является определение количества материала, необходимого для завершения проекта. Акустический потолок состоит из двух основных частей: потолочной плитки и решетки, используемой для подвешивания плиток к потолку.В Интернете есть онлайн-калькуляторы, но вы также можете использовать базовые математические навыки, чтобы определить количество материалов, необходимых для установки акустического потолка. Набросайте план комнаты на листе бумаги. Если есть участки необычной формы, разбейте план крыши на более мелкие прямоугольные или треугольные участки, которые можно легко измерить. Измерьте каждую сторону потолка и отметьте размеры в соответствующих точках на эскизе. Вычислите площадь каждого участка эскиза в квадратных футах. Умножьте длину на ширину для прямоугольных участков. Для треугольных областей умножьте основание треугольника на высоту, затем умножьте это число на половину. Сложите квадратные метры каждой секции, чтобы рассчитать квадратные метры для всего потолка. Умножьте стороны потолочной плитки вместе, чтобы определить площадь. Плитки имеют размеры 2 фута на 2 фута или 2 фута на 4 фута. Разделите площадь потолка на площадь одной потолочной плитки, чтобы определить, сколько плиток вам нужно для покрытия потолка.Добавьте 10 процентов к общей сумме, чтобы учесть поврежденную плитку или плитку, которую нужно разрезать. Вычислите периметр потолка, сложив четыре стороны вместе. Это измерение используется для определения необходимого вам углового кронштейна по периметру потолка. Разделите ширину потолка пополам, чтобы определить, сколько направляющих вам понадобится для потолочной решетки. Направляющие — это металлические кронштейны, которые проходят по длине потолка. Вы делите ширину потолка на два, потому что ширина плитки 2 фута. Рассчитайте необходимое количество рядов поперечных тройников для потолка, разделив длину потолка на 2 или 4 фута, в зависимости от размера используемых плиток. Ссылки Ресурсы Биография писателя Карсон Барретт начал профессионально писать в 2009 году. Его публиковали на различных веб-сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента. Калькулятор материалов для подвесного потолка Оцените количество материалов, необходимых для подвесного потолка. Расчет необходимого материала основан на измерениях, но фактическое необходимое количество может немного отличаться в зависимости от того, как вы выкладываете сетку. Довольно часто у вас нет возможности использовать полную длину. Например, если вам нужно 4 прогона 13-футовых основных T, исходя из необходимых линейных опор, вы сможете сделать это с длинами 5 x 12 футов. Концы основного зажима вместе, что облегчает выравнивание и в этом случае было бы легче потратить лишние 8 футов и получить 6 таких длин.Оставшиеся более 8 футов не будут пустой тратой, так как вы можете использовать их для меньших крестовин. В качестве альтернативы, немного творчески вырезав, вы можете создать новый конец, который можно вставлять в другую секцию. Примечания: Округлите длину комнаты до ближайшего значения в футах. Он принимает десятичные значения. Анкерные опоры для проволоки рассчитаны по 4 шт. На длину основного Т-образного стержня, и вам может потребоваться еще несколько. Необходимое количество стяжной проволоки зависит от количества опорных анкеров, падения потолка в дюймах и дополнительных 4 дюймов на индивидуальную длину. Важно использовать соответствующую длину для значений A и B в соответствии с направлением потолочных балок. Подвесной потолок Расчет Падение потолка. Предустановка @ 4 дюйма Основная Т-образная планка и обшивка по периметру могут быть разной длины Длина основного Т-образного стержня предварительно установлена ​​@ 12 футов, а длина обрезки по периметру — @ 10 футов. выберите размер плитки (24 x 24 или 24 x 48 дюймов) введите длину потолка A (длина, измеренная перпендикулярно направлению балки) введите длину потолка B (длина, измеренная в направлении балки) Результаты периметр потолка квадратных метра потолка количество рядов основных Т-образных стержней количество необходимых плиток необходимой длины обрезки по периметру Необходимая длина основного Т-образного стержня Требуются 4-футовые Т-образные стержни Требуются 2-футовые Т-образные стержни минимальное количество необходимых анкерных опор (для поддержки сетки) количество стяжек в ножках Подвесной потолок, гипсокартон, изоляция, полы, калькуляторы краски Посетите нас на Если у Вас есть вопросы или комментарии, пожалуйста Свяжитесь с нами © 1998, VmNet. Поиск продуктов | Armstrong Ceilings Armstrong Ceiling & Wall Solutions Получите доступ к документации по продуктам LEED, LBC, WELL, GreenGlobes, а также федеральным стандартам . Легко найти потолки и стены, которые соответствуют вашим критериям устойчивости. Начиная с нашего дизайна, выбор сырья для производства и доставки потолочных и стеновых изделий; за счет восстановления потолков в конце срока их полезного использования устойчивость становится неотъемлемой частью нашего мышления во всем, что мы делаем. Начало работы 1. Создайте учетную запись, чтобы вы могли документировать и сохранять свою работу. 2. Выберите продукт для обзора — вы можете выбрать одну из категорий слева или ввести название продукта или номер позиции в строке поиска. 3. Если вы хотите добавить в проект, нажмите + Project и создайте новый проект или добавьте к существующему. 4. Если вы хотите задокументировать вклады, выберите эту опцию, а затем выберите свою рейтинговую систему. 5. Если вы хотите сравнить продукты, воспользуйтесь опцией сравнения. 6. Оцените и сохраните свою документацию. Ресурсы Свяжитесь с нашим экспертом по устойчивому развитию Мы приглашаем вас связаться с Анитой Снадер, нашим менеджером по устойчивому развитию и нашей командой по устойчивому развитию специалистов, и обсудите, как мы можем помочь вам при проектировании с использованием экологически чистых материалов. Наши столпы устойчивого развития Наш GreenPrint сосредотачивает нас вокруг столпов устойчивого развития, важных для нашего бизнеса и наших заинтересованных сторон. Это наша дорожная карта для устойчивого будущего. Программа утилизации потолков Armstrong Утилизируйте потолки из ваших проектов ремонта с помощью нашей программы утилизации замкнутого цикла. Калькулятор экономии затрат Хотите узнать о вторичной переработке потолка? Отслеживайте экономию на утечке и переработке с помощью нашего калькулятора экономии на переработке и приступайте к работе! Калькулятор воздействия на окружающую среду См. Наш портфель высокоэффективных устойчивых потолочных систем SUSTAIN Потолочные системы SUSTAIN позволяют находить и определять высокоэффективные устойчивые потолочные решения быстро и легко.Выберите из полного предложения из минерального волокна, стекловолокна, металлических потолочных панелей, TECTUM. стеновые и потолочные панели, наличники и переходы, а также подвесные и гипсокартонные системы. Просто найдите значок SUSTAIN. CeilingGuideFlyer % PDF-1.3 % 1 0 obj >] / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток Adobe Illustrator CC 23.0 (Macintosh) 2019-07-02T10: 50: 51-04: 002019-07-02T10: 50: 51-04: 002019-07-02T10: 50: 51-04: 00 256160JPEG / 9j / 4AAQSkZJRgABAgEBLAEsAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABABLAAAAAEA AQEsAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAoAEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4qld15p8s2kl3FdatZ wS2ABvo5J40aEFFkHqKWBWqSKd / EYq841 / z3rGqaDZS3Fna2nO4jZTYa / BC3rKoYQidU + LYksvH7 IxVCaRcXlr5rsozd3M0zXaJIsnmOzkDwyTKqzSQUEknw0URgfF02xVOvzl / OzTvy8tobSCAX / mC8 QyW1ozcY446lfVmI34lgQqj7VDuMVeUW2t + dvO / k + 9806trerC3VWjg0y0CaZp5mZ2WrTxuzvbQi jSPJxpSnInYaHWdqThnGIcI + ZNe7 + ceg3ciGMEW8 + 1Lypy0Atpnl / UPMNxd + mg81yfWVhMzSKlLS CimSNieCtLux6AdMshrScv7zJHHX8G11 / SPQ9aHJBhtsL80gi8pfmRpFbqHSdWsCGVTNHDcRHkz + kg5KBuXPFcz49oYJGhOPzHvYcEu56N5a / M / 8 / vJ8kralaX2raZZIst9BqUUk3CMgnl9ZAMiHip6s QKbjbGGvwTqpx35bqcZ7nuflv8zh548la7ren2osrSzhpbMbyOOf6ykXqSpMXj9OBUfjxc8gymtB uuZbWxi4i8wzRwKuoXdyb2GCOCKHzJbco7sO4Ajd0Bdn5L0r8Sinuqmvlnz9d2GlXk1vBDqAuLlG ilvNfs5QxEKRyUlYKUSOOJXagYksSBQ7KvTNA1Y6tpMOoGNIvWMg4RTR3KAJIybSxEo1eNTQ7dO2 KphirsVdiqSeYbjzTFNANEtY54 / TmNwZGRfjKUhChmXo / wATe22VZDP + EOZpY4CD4ho2K / T9nJK5 br8wgzGK1DoFUorC3RmHJOv75gJKc6j7NKUNdsrJy933frckQ0vU / wC68 / 6PLl5 + S + 1k / MB / VNxG kZSR / SVfRIkTieH7RI3A99 / uR4nVExpRVHp5rPrv5ihIKWKMQjfWqmBWMhAIEY9VgVVkIqxFQw8D jxZe5Ph6Tf1e7n9u34oovVrnzkZ5f0dalYSkTRKfq5YElfUDM0v2xVtqFdtjkpmfQNWGGnocZ33 / AJ3w6cvt8lA3fn76mQlkv1xZ0IaRoBE0NE5L8MhYGvOpp8q4LyVy3Z8Gl4vq9Ned3v5e5fpd352d LqHUbQQ3D2 / + hTr6TRLOFf7XF2NPsV5d6gbb4wOTewjNDTCjA2L3G91t5e9BQXv5nji0 + nwkfFzV HhqOQBXjVwDxKMDWn2h5HIiWbqG6WPRdJH7f1fikxvNQ85DTXks9M53y3fwwyvAoa0Ls2zCRlDcA FNe52rk5SnWw3v7HHx4tPx1Kfp4fP6vl8VO7ufPS6ndpb2iPY + pGLSWsI + AqebMC4aimle / gMBOS zQ2ZQhpuAWfVRvn + pBxTfmc9q0kkEMUqJGPSrCZHZpzzK / EUHGLf4m + 85EHLTbKOjEqBNb9 / dt58 2prv8zhI3pWUTRguIzygDFS7cC9X6hCNh28eoxJy9yYw0dbyP2 / qRUFx + Yh2 + ESW0X1Mzlbkn0wy xepHvHR25AJzpWh8QCBWQOS / JqlHS8Jonirbnzo89u + vJSM35kNHKwhiRg0 / BCISWUBfR4 / vKDkX brWnh4wXlZ8Oksbnp3 / Hp + LdPJ + YiwxPHGHlcVkih2eiN6MbAVZhUes0in2X70 + L + KWI0lkE7f53 ef0V81fQbnz62qRLrFrFHYlH9V42iPF + TcKcXLHYL2 / sOM5L9Q2a9TDSiB8Mni + P6mU5kOtSy88r eWL6aae90iyup7gqZ5ZreKR5CgCrzZlJaiqAK + GKvMdT0jR / LV + mkXPnTTtK1R4ob + GKbSbEOyRv cetIo4qD6rzGnh5l47faaqqtpk2h6h5nsri1866XcTq1mq240q0WeWWNk9VVuDRg83Tiu8fL5Yq8 7 / 5yq / LvXpNbi852UL3WlG2S3vzGC7WzRFqOyjpGykfF0B69RikJB5H80PrWv22i2Mgj8oWmnzWd zoPxIj2s3wyyu8jKr3DSSc + X3bVzlddpvCxmch ++ MgRPzHIf1acmErNdGdX0muckS00 / TjDYP6tr Is8rtF9UtUFrLNEvqIEgSTnxpw5sDsfibVQ4OspXLnsN7PqAPnVXzr5C023oGr + bNS9KVLaBreUx 3CK17xkW2FsEiX41kPqpLM07O6klu2wwZ8WKFizfL6et7 / Chw13KCS861L8xLfTPL915SjtnGr2j 6hbWtwzzXBh2525fCwAklKsY1mr9liQN6HdYezpZMgy / wS4SRsPp + 4deHvaTkoU9R / JjyDqPlD8q PMF35mmGkPrEbTOlzALgWtukRVZJrdwQzHmS0bDpQHeoHTOOUaNO8nxrYy23nHRVGnh2z6ek2Eks kVtD6tBTlIpRY3fkm / XwxQj / AC5f + VrPVFj1Lzvo2raasDXFtpa6fZWyRqiEtKJYyf2YuX + qngpx VmelefvID2cg0 / UbeK1tGijkiVGhETXA5xqYyqFeVa9PnirI7S6gu7WG7t25wXEayxOQVJRwGU8W AI2PQjFVXFXYqhtU1TTtK0 + 41HUrmO0sLVDLc3MzBERF6licVeOSf85GnX7me3 / L / SYdSt7UyfWt Y1W8isbaJIVDyS + hV7powGHxcB + BzD1Wux4Pquz3Am / 0fazjAyedal / zkb + altYT6nqmo6JoKTRy S6JpjWdzNdXiKCY5PT5M0MctPgeXjXrSm + RGsMpcMImX847Vh59SOoC8FDdith / zmX + asE4e6ttL vIf2omgkjPQ9GSUU + 7M5g9R8if8AOZflPVbiKz816dJoUsh5 / XomNxa1JoOYAWRB70bFX0JZ3tnf WsV1Zzx3NtOiyQzRMHR0cVVlYVBBBGKq2KpJ511250HytqOsW0aSz2cXqRxyVKk8gN + JB7 + OKvE5v + cjvOSpbvHpmm / veQdWM3IFDuwUOTx4kUNOobwyfCxtdJ / zkX5zLmCLSrEXFaIjLOQxG2xEgFK96 7ZGUSOTOJBQ7 / wDOSvnKCR7a / wBIsrOcUAlZJ2jBO / xKZEYVHvlMpSHJsEB1R0f / ADkV5mPxyafY Jb / EfX / fFABzb4m5jjRUFa7VNK5jHVS7mwYAjrj89vNsdt68ek2khFKpWQbGh3ZnWpodv6biEdaS ejM6YUhj / wA5BeaWJMem2QWpUc1nQ1UkH7TDww / nD3I / LhC3n / OSHmW19Hlp9k5ljEkkYjuQ1uxc xrFKS3Bi1FIaNioLBG4sU53jMTGxTUcYBoso / LT84tf81 + ZotKvbC2toJIZJS8Xqc6oBT7TEfhhx ZuI0ieOg9czIannvm + 98y6rNcWFpYeYNLNqZltr7THsljuaLyVmaZmZRWPio4V + LwxVic15qF3GD Hca / HNdXiiFri5080iukLoqufUjaNGjeNUAL7hu9VVTDR31KbzMkKXt / HbQ30EzBptLlSZZZQ3pr xR7lY1rvuhKbb74q9eIBBBFQdiDiryrz9 + Vv5SiRLm + 0yXTJb1j6l1pTm1UcBUvIissX7XXgSTsK k0NOaUBXEHK02lnlvh6MTXyV5V / RS2ll571pNLj2hS8giueA48qRO8KslAP2aZgHT6WUuPh4 + I + 5 yz2dqRtX2hBWf5KflRblXvfNWr3lEWUpEwjUh2LqCBE7fZHSta / TTL48PcPk1Ds7Oen2vVvy / wDy / wDy2061g1ry7pqSTTD91qd1zmuiErHs8 / J0 + zT4aCmX4zExuPJxc + GWOZhL6gyLzbHcyeWNUjtW mW4e1lWJ7eSOKZWKkBkkmDRoy9eTCgybS8lgnlk0uVbe58xKL6HhHP6 + lCRSGEhML + sqh3r6bbUr 0xVfHDraSs2ktrM89kxS3ZJdKMkkTPLN6vpyJI3J1dtmj5dVNMVem + Vba4fTTBqti6XNnJ6Sz3Xp SSTjgknqgxqq0DOU6DdcVT9VVVCqAqqKKo2AA7DFW8VdirwT / nMmy8xXP5a2kmnB30y2vlk1hIwT + 74ERO9P2Fc7 + 9MVeLflD5n0ryxp + ladY2VlrV55juR / iY3DW3KGwPwC2hjaQSyNSsrhl4 / s0PXO d7T08s0pSkZQEB6KveXedqHc5GOQHxZ7c + X / AClpWntpE1tJq9xLKh2PXpLW0vJroyStJK63U0hb lJHGsCCgCVbZj9nWRzZZy4geEdI2RXdsPn5 + TZQGzaN + XupMbWXyvpwhkeNnkgs4AOX724lfnH + 9 9L6zGltQLyIVzTf4U + PDcZJf6Y + Q911cvkvpPRhfmHV / IUnkC + N / b6SfOPC9t7i0t7axgm9QSstr KjK7CFIIa1jjPqO9AenxbDBizjOOEz8L0myZEct / fZ6nYBhIx4fN7l / ziXo2o6f + UsE + oW3oS31z LNbO6hZHtaKIiTTkV5cylex22zpXGe0Yqxj8zIvV8i6vF / PEq1 + ci4Qr5c0L9h4FxNbX5LpJpV9D FEiyOQ3CaZZDxHw8COfL9ggNtTkMjGRvfd + pozRJquh / QXpc / lDyxHLPrGjX1tPYWHh2YI5VukWS 34zTqso + tOzPbq3wcGajbFRSlk4RIsNMMshICQZX5o8taRf2qWl / As4jqUi + zxLceXAqQyhuABod wN8w5RB5ucC8l1T8uL7TpZJ9AuGUnpaz0KV36iqp9piTTjQbUJzGy6fi8 / vboZaQNno1w15eR3EP 6PurZkSWNKNHKolkJCNUgAt6jc9zyoTyGUQ0pJonb7WyWauShfaLOt6rRorEjgLlIuUyqVJoQQeA 51atXWg + LiSBjk00ojbcdywzA89lG5iSCWN2CFZCQlaSllcGvKo + yebLxNRTb2zGxk9OYbZV1egf ks6v + YiSemqtLb3LuY0jiQNVa0ROIUGuwVeI9thl2lJM92rMPS9ltfzH8k3F3PaDVoIZrcgP9Yb0 FJIDUVpOKlqMCVrWhBpQiuycRGyecfKMcoik1zT0lZeaxtdQhipAPIAtWlHU19xiqTQ6B + V1z6Vp Gun3JlaOGKH6wsrO9sGdUUF2LFVmYsvcN8VRiqq2hflpbaot28WnRajA8ESs8iB0khIaBeJbZ14 / DtXIHJEdQ3R02QixGVc + R5J + ms6Q8cMiX1u0dweMDrKhWQ8gtEIPxfEwG3cjDxx70HBkBIMTtz25 NDW9FZJnF / bFIFEk7etGQiMKqzmvwg12JweJHvCfy + Sx6Zb8tioP5n8sKvJ9Wsgu1Ga4ip8QqvVu 46YPFh4hmNHm6Ql8iqrr + gMnqLqNoUCluYmjICgKSa8ugEi / ePHD4ke8MTpsvLhl8j + Oh + S2PzJ5 dkuFto9UtHuHf01hWeIuXrTiFDV5e2IyxurCTpMoFmEq9xWX935a1G0u9OvLm0uLWRXgvbd5UKld lkSQV / yqMD448ce8Mfy + Tb0y38ikTaR + VJmgnf8ARjyWcoaB3njb05XTitOTkBmjXiP8nbpg8WHe GX5TN / Ml8inFj5O8sWOptqlrp0UeoMa / Wt2dfhKUQsTxXi1OK0h4DLHHVNa806BohQareLamRWdA yu1VXr9kNiqQ6x + bfk3SrywgnuHkgvpZoPrUaMUikgMYIcEBip9XZlByEpiPNytPpJ5oyMf4WTaX rWk6tHNLpl1HeRW8pglkhbmgkVVYryGxoHHTJuKjcVUrpLWSB4bpUeCYek8coBRw / wAPAhtjyrSm KvHtc / 5xe8jy64mueVbqfyrrERLobRY54FZhx5LBMDw7 / YYDK8uKOSJjIWCkGkssPyp / M6yQWS + a tE1edHPoXF3BcRzpJC3qcfSgm9I8C9fs8hWtRmtydjYZGxcfIft3bBmKVaV + RX5tabIlpL + Ytlpt mirS2trOM8YUJ + zHIIxxWtBXL59mYJG5Rs + 8 / rQMsgyXyx / zjl + Vum6zJrGu3a + ZdbZxLK94YIoA 5KqG + qwhUqW / nrUnxzMx4xCIiOQYE29kt5bV4YzbOjQlf3RjIKlRt8PHag9smhVxVKvNItzo0gue Jt / Wt / W5nivD6xHy5MaUFO + EK + XfLuiSLcTT3CSI1nZXbyUdoqrNpr3UHQrVGVa + BGxqDTMnFsCe 79bj5jZEe8 / oei + cfIF0 + qaXd6XDFazQerqOszXECWMnoSrO1x9a1CCKewkHqPGrQtA7MvJixVmb I3a1Scafqlnb + WrW81a7H6SIWDU5LuSIul6GETxO0Z9FT6vwhU2Pata5UQ5AYV5l8wfWPVaBZVt4 HLq8DsskgjBYUHwMKlSONd + 9KkYEoGK5tggiBkjaZSI + CFihCk1Pwsq0pty27YqsmRFlipT96rPQ EfZViPiC9Dt0bem / SmKsf80zsGDm3WXlUGUHjKjEKeXJSOX2hXmGoOnEmuQljBZCRDOvyR0uW188 o4iYRfV5eDqaqFPJQCu / HZFPhvTfMXHglGdndnOYIZ3p3kbyZPA14nlG5v4NQh + GWX6gpkhm / eVb jPE7s / KpeWr + JzLaUePJflESmb / Aj + oeZLEWJr6iBGrW6 / lUfLqN8VW2vknyvZ6rpuqWXky5tLvS fVNkYJLONFMwIcsi3QVvtGnIbYqiptG9S6Nx + idWVxObmNRLprKjuXZ + IeZtmaVia19qZScAu3Oj r5iNUOVdfLz8ggrbyzZS6Xa2w0jV5dPjSttE0unDiHKSE8lmV6kxqdzt2pkfy0aremw9qZOIyqPE efPz8 / NEQ + XIYYp4U0jV / Rng + r + mZtPKovJXJUGf7RZamtfuwjTxHexl2lkJBqNg2q2 + irDcST / o fVXeQ27ODJpqqWtZI5UbikyCtYVB9ulMIwAG / wAbMZa + ZFUOvf8AxAg8z5pdH5F0hCa6Fq7o8aRS IbixAZI + FK8bgH / dS1p4ZAaSDee2cx / m875e / wDWUxTT1sZIdQ / ROq87ESSM7Sac5YMFL8qzE7 + m Ps0OTGEAguNPXTlExIFh4 + fn5of / AAxB6zyfonWSHoojM + n8VjDF / SUev9ksd ++ 3XI / l4 + bb / KeS qqPy697ofLEELQNHpGrhrZuUBMumtw + 1UANMRQlyd98Rp4hZdp5Ddgb8 + f6 / JNdSvtdkuIjDbarZ CQ8EiiGlOpYKW3MksjdFPfMh2yTaz5avdZKNqVpq1w8XMQSEaQrxiQEMEKSr2NPir49cVUrTyRps WnahYXPl69vIdRb1HEo0senIFKh5uE68GAO1OlMBAPNnjySgbiaZH5B8vaFonlu3j0RJUsr0Jej6 wwaUtNEm7U2rxUVA28MLBkWKsL / NC0tbnSY1mtdKuTGJpQurXT2ilY05siPGOXFuI5mtFoCVbsqw Hyv5X / Ku4huzrdl5dsbV4kMdzYaq8nxxr6L15uoj4cRwYN + K1xVlV55L / I + YyR3DacJp4lhLG / Если gjeovH97sVb46jvvirVz5V / Iv07CG6k00raQONP9W / PwwyOzuULTbguWNfniqdt + Un5dNd2N4dFi + tacxezm5zc0Jlebrz + L95M5 + KvXwxVBH8jfyqZub + X4Xb4aEvNtwrx6OOnI4qzHStLsNJ0210zT oRb2NlEsFrApJCRoOKqCxJ2A7nFUk / MtI38h62kih0a2YFSKg7jYjwwhXzRbeZr + CJRdraX0c0Y0 92urejLZyxy2Z5yQGN2iihmIbf1CBHTlwyYlsQwI3D0 / VPzA8vR / lteR2Oqpe6tNFA86Sy3Epe6L wJccIdXS6K2wDBgm5ZefGjKz5EFkQx / yzqGia1aw6v5t1S60 + a4aW4gtLNRNGJJ9QvkaiehPJ6Ec FpH8bbIDRm3GE2o2TGLS / IDz3TxeY5Pqy6fBd2L3Fxb2 / qyTSXBaNq27uAvpoCqR8l6EFtsBTaXQ + Wrf / EeoJa + c9Ni061S1ngujGhuebmUFI5FuBE3B / T5ELyr2Sg9QWlROi2EHmjSrVPMh2I3j3Ba5 so4XKG3VJR6hS4BAkAarLJXb4fHJRiSxlKkr8y + Wn0SweO6u / rjRyuqykceSrGW50 / Z5 + mlU3Cna p64mNIjK3pH5ZpbWvme3gt79ZRLDcepCqCUN9XIUqLgOeBjeRg6UNW60K5iY5SMjbYQKeleU / wDl FdG / 5gbb / kyuZDFD + bbLzbd2kCeWtQh065WVWuJJkWQNFUclAZJN6V7YqhPI9h + YVqL0 + cdTs9Qa T0RYrZR8BHxQ + sXJSPlzc7bbAYqyjFWO6loV5rXlvTrW11S40mSMQytcWrFXZREV4EgrtVg3hUCo IqCqwTzN5L8w + XLWTWm82 + ZtTTnawRadYkzekzSCMyGNmZ5I6MeQZi3 + UcVYnY + YtXu9VubTl54t 7aQQcri6hkSGzEskYlbkkiSycOXGTiSy7lKdlWW + XfJXmbzF5c069Hm3zDpkbXN7NLDev6d9wZkt 1hb0nVPT / cPInIErzFKb4qzrTNEvdF8q3djeapcavIscxW7uzymKlKAM3fpX6dtsVa852nnu4ht / 8JX1pZzBZ1uReIWDGSMpC6kJJT0ZD6lKfFTj3qFWPHQ / zu + omMeY9O + uNcBvX + rgBbcrKGUL6JHL k0RFf5Tv4qsvtoNQgtdHh2G5F7fo9Lq6VBEskn1eXkwjGygnoMVYtJov5ynVdRlTzFp66bKt2NNt / qw9SJnM31QuxjPLgGi59a8e / wC0qyPyrY + arSzlHmPUotRu5JA0XoRLEkScRVAQFL / FX4iBtiqt 5T / 5RXRv + YG2 / wCTK4qmuKsQ / MuS2TRP3t7pVnKgea3 / AEzCs1qzQFZWMvKvGNY1blxAavGjL + 0q w3yInlrX9WWxu7fyZqFusctx9U0 + xZLr1G40lEdwtFUK3Btiem / bFXoQ / L / yKJ57g + XtOee6cyXE slrC7uxJNSzKT1YmnufHFVV / JHkuRo2fQNNZok9KJmtICVTYcFqmy / CNvYYqnWKuxV2KsT / NaT0 / y81x / CAVp4c1rhCvlBdA1p45biaRLWCaFpbGR5Elq / JGRQBz9NmVmPxhVPffBLNGN39yeAmqQFro vnGSeW19aNwFkliQGB6sqlmVFgV5Klf5lpTqRgjmEuX3JOOmVw + VfPjyEPBbQRxxenULbBICSWop VJpqOSw3bka0ZmpXLTM9zAQDJL7yzZaTqYsXuf0pHZ2tzeW1wkFzFKtyoje3sQ1vLEVj9V3b6wGV q / CxrxYCRJKigEoTyPeQxXccF6y20 / JFNHSQm3 + FEkilkLRw3PAmX434HiVDfs08R4qumyhSOs / K + i6LegaLLexwwrO9vJcCK6lE7Q0ZnaSjNGKLwh6VBbl8dFnGRBYSiCEN5tn1S7sBCJbnUlQ7Tzww wyUKcacII4V7nc1JNd8nxE80CIHJnn5ZvCfP1gtooW3FvfO9I3jBeVkkL0I6uxZmrTf55i4rs2zI ZlbeZl0TQdEt5k1W5Mum2sqNZ29vKm6onpglQeQryp / Ll7FTf8y4Vtba5 / R3mIxXQcpS0tKrwYKA 4JqvMHkPbrQ7YqzS1iubi1huPrd1F6yLJ6UqQB15AHi4EZowrQ74qq / Urn / lvn / 4GD / qlirEbvzU 2irY2DQaves1jDcetZw2bxAN8HAtJ6Z5DjWlO474qgh + ZsZdlGl + Yiy273Tf6NYj4UMw4buKyN9X + FR / MvvRVUuvzIitiyvYa + 7iL1lWO3sXr8IYR8lYqrnlTixGKsyt4zcJzh2OWRe5X6u1D4GkeKqO q2dx + i7z / Tpz + 4k24wfyH / irFUg1fzoNM1ebTHtdcuHhZVNzb2ts8Dc0V6hyF2HPiagbg4qm2iar Hq0Hqx3l3bMZHSOC5W1SVlQmkgjCswVwOS8qGnUDFW9eM9hbR3pubu4FqZZjBAlu0r + nbSvwjUxq C7UooJ64qktj56huru3tjDrNr68npma6gs4Y4xwL85Gb9nYDapqw2xVlUUEk0ayRalLJG26un1dl PyIjxVD + UhTypoorX / QLbc / 8YVxVNcVYf + Zl4bXR4X / Sk2lRiVWkmi046mpVGVjyjCtSgB96VNDT ZV58 / mSP145bXzw0V7EoMV2nliWkcUjUMdOCsfUWGlAdqV6cRiqZaZrvmL9KnS7vzzctezzSWcFu + g8FV3DrA5kRnXiCymvMEmnLiDirP / K + j + bNPmuTrevrrFu6RJaRC0S3aNkBEkjSKzF / UO9KfD4n FWQYq7FXYqkHn5IpPJ + pxywrPFJEEkhfkFZXdVNSpVuh7HEKXkWlaD5bkidF0jTI7lVUQC4jmZX7 UMhlPFjtu23WrDvJFrxNFFObW60e1t / T / dBFFwnDj8PEr6vw0pT2yTG0yjnVHkdbKENLQyfFcUJB J6er4nBZSoy29lNcNcS6fCZn + 0 / O4B6Af799sB3SCq + hZsyM1hExTZSXuD + uXFbdFZ6YyrXTYlAq AvKfavUH97TFbRsuj6U9h9ZgsoTNE1J4Wa4NFavCQUkpx34nfY0 / mGBNpj + Xdvbf4gkIs4oHit3Z XjaUtUsi0PORxSjeGDhAXitB6p5JTzXofl2QXa2kVvp1ukqS6S940hEJC / vHK0RTJXiBufooqhJP yh9S0Fu + qxni0jB / 0JISvqwxRkpykbi3OJpCa7ltxsMVej6C76dpFtY3lxLez24KfWEsZLdSgY + m oijQqvBKLt4VxVMP0nbfyT / 9I8 // ADRirz3XfJS + Yrmw1Nb42oj02G0EUmlPdMCpZ + ayNx415gUA 7Vr4KpQn5PuqyKNaWjWU9lGP0FUL6z3DA / ET8Ci5A4LSvH7VGIxVUvfyka4lunj1n0PrFtHbIV0M cl9OJI9yOIZapUCgoKCpIrirKPy68uQeUtOubR7s37XconE0OmyWpIVFT4gvqc6UFG8KDFWRarqV udLvBwn / ALiT / j3n / kP + RirBte / Li31fzHq2sNeJGmqCIGJtGaWZBHFFEazt9vkIe60oQN6Yqmfk ryP5f8tok8sC3erRu5j1GHTJLRljZSoj4Rqy7Bm + / FU382Lb6vpMmlfvI / r6XFr6klnNMi + taTR1 aIqokA5brUVxVhNp + UlimpWdzeXkV3aW7xtPZnQ + IlSOIR8A / wATIGK8jSo9u + KvRtN / Q + mWMVjp 9rLbWkIIihS2nCryJY0 + DxJOKteUjXypop8bC267f7pXFU1xVi35gSX8emI1lJqsUp9RDJo8Uc8i iReBZo3D1ZQ1Y / hI5dfHFXnkGr + ​​YZo7 + 5S587FoCirYzWFvG / wAM3rJJGqxeowkFuYq / Zoxr44qn 3lfy75l13T31L / Fmv2VlcBfqtpe2sNrdRgRKA7Fg / KpPLoPfcVxVn + g6Zc6XpMFjc6hcapNDz5X1 3wMz8nZgG4Ki / CG4jboN6nfFUfirsVdiqS + dF5eWL8eKr / xNcIQXksSHhyQAsd132PhvTChNl + r3 sSQXgCyKOEd5Ql1A2VXofiQdOnIClNhxKpQv1aaxlME4PAmta8hToChFQV + Xzw82PJF + ktARuD0p kWSwoqyrycAP8KoabsKt8J + QNR / biq8o3xFaoVBC1AZSSAQ1B8Rp0pUfqxVG2V39XlWVTyRlKSRh iqyRuPiQ08R37dcKp55UtYoPMtwYW5wPbM0EnXkhkSlTQbj7Lf5QIwJCAn8 // wCGdB0GBtNN3HLp UE / r / WrS2VSsaLxIuJI23qPiAp9OBKFn / OuONhw0dZUCiSVxqmmARxkovN6z / ZDyBdq70pWuKsz8 oeYn8w6Kmpm1FqskjpGqTxXKOsbceaSxEqRUEU6ggg4qnWKvKPO2o + WFvtLtdY0uG / mi0V1illvr a1KQ6gvoTL6czK9WEXwuPcDFWP8A6d8jrZ3FpFoscEclj6s0g1u0SWWKztriwWBZPVLf7zwFSVIU VJ5VUnFVJLP8uIbiws7Ly / FdXUUfqWEEGtWzyyTzrVY5AZQZHb1aVbl267YqzhfyD / K426xfolgn pLCAZpeQUCGm / Ktf9GT8fE4qmuifl55W8n6brb6FbvA2pRF7vnK8gJiR + HFWJVAOZ2UAYqo65 + Za aTr1xpLad63oMi / WPrlnEDziWTeOWRZVpzp9n36YqyHy5ri61p7XixLCBNLCYhLHMymJytJPTLKj 7fElar0OKu8w331C0S + 4er9U9af0uSpy9O1mbjzairWnU7DFWO6R + ZkOpajY2S2KW5vZTEJJb6zY CiyNRRDJKXc + lsi + 5rscVZtiqVeU / wDlFdG / 5gbb / kyuKprirEvzHhnfTIJIdOm1F4Wd1WLUDpwR gtUbnWhkDCsZps3cVNVXnX6E1m / hhuIdK8yw3AERuoofMEaC54R + h6rshJeRfTDhqIS6 / MYqy + 08 7 + bLaxFpZeS7u4FnDHBavLf2Z9eRSicPUVn + IKWdyeymgJ2xVUsvzF83y3lvFd + SLy2t7qdIIbhL q3mAVlZmd + NFXiF / m36ddsVRM3nfzqtqssPke8nmMHqGFbu1AEtSDFyZh0p1p9GKs1RmZFZl4sQC V8Ce2Kt4qk / nBOflq / X1PSJQUenKh5ilR4V6 / wAcQgvJopGV1inASVgpXiwZTyUMNxUA79O3Trkk I5VO2KoiGdHtDE4E8Ug5RlTTi5AAdTv7cvEe4UgKteGe2EbAh7eSpVl33A + Jd6cWUncfT0IOFHJo OoQAbgCgJJJp7k74EtCV + YG3Cm571 + WKqgZq1rtirKfJF1I95JBJV1jiZoCTtGGdfUUD / LPE9dqe 5xKQxTzFoHmrUdN8sz6Lpf6QgTSrWO4V / wBHGJqBZODi6X1SKqKhHA / 2QwJSS78h / mDF6lxaaDG0 0sEaSWca6MlswWLk8e8avV5EQEMWXmSagAHFXtHl / TIdM0SysIoI7YQRKHhhjSJBIRykISP4Rycl jTviqYYq8p83 + V9f1TULK5sNIa9tjo8Eh2pG01Csod24VuopJiODmq14GvY8qqsal8jefI7NoLfy yzPKKPJ / uDVhAZJxJbBiCOM3q + q / wUqdqfEMVRt15Q8 / rcvKmhTTXFlFFHYXyPoiuWtDEsciK8Y4 PMIFPVQnYbDFWfWeuefobVoX8rPM1pBGEnm1G19S5kEgjb7C8Q3p / vSTxHYb4qjbTVfMN / purDV9 DbRligP1ZmuYbn1uSPzoIa8OBA + 11rirBvNfk7zTf + dNVv7bRjcWrvA9pcsukcJQtvDGwLTRvdDi 3Ld / 5dtqYqzb8urPV7Py2tvq2njTLtZpSbVWtzHxZuQMYtgI0Tf4V6 + OKojzrb3lzoNxbWUZmvZ4 bqO2iHpVeV7OdUUevWLdiB + 8 + Hx2xV595W8qebrDzLpVxP5eEFlbyD1blW0lJEDwsCT9XjV + CtJx KpuxFfs4q9fxVKvKf / KK6N / zA23 / ACZXFU1xVhn5j6h + WsUdjYednjh2wynToWWcyOYQrSembcF6 iqmg36Yqx21b8hbsrBBPEBFNHGg9W9iVppZHaPiWZRIzu7EEVrUdiuKoGDzJ / wA443n1u7guojHc zL9auUGoRwtNbhuKiQBY + QEp + FTvUbHbFVl6P + cddO1S90WW4FvewypHc2UZvm9O4gWXjx4hv3nB 3Gx3270xVOPLGtfkj5dlkm8uukcnwQTTW8d7dFfrCKyRu / GXgXW3B4kj7PjXFWQP + bP5eo10rawg Nkpa5 / dT0VRy3rwo32CRxrtv0IxVGeXPzE8l + Zb2Sx0PVYr + 6jjM7Rxhx + 7HCrhmUKR + 9Xoe + Kon zjy / w3ehQWYhAFAqTWRRsBiEF5XbXMTqFJEkDMrGJmIVmUGgYAqa8WPuKnpkkImKNkEawFpuXBBB xJk5sSPgoDyGw2NDvQVpXFVSOVXHINUbjYU / XgVcktOIaroHDtESQrFagBgpFdmIxVVubeJg0tpy aIKGdD9pKmlGNAOvcdduh3xVAiYAAsCDtVaVIJ8aVwqqGdNkYVV / hrSo + R + eKso8iPXWJx / y7tT / AINMBSEfoc3lOx8taKNRewtZXsLZwLgwxswMaLy + OhPxGlfHAlFJrX5evyCX + kNwUyPSW2PFAwUs aHYcmAr4nFUwsYPLl / apd2Mdnd2shYR3EAikjYqxVqOtQaMpB98VRH6J0r / lig / 5FJ / TFWD65fya dHpdtpo0OANpk09wupekshnEaiyCKZoDwkl5h3IPTqMVSoebNTjtbiSRfK01yI4vqtutxbxBn + pu bmV5GnekUV5EwoF5emrdWGKqEHmLzjytVuE8nhiHk1FVmUGGMAkcf3zc6fCS1AKHFUQYPzua3V49 F8rGQxK5X0piOZEBKA + uO7zb1 / ZHjiqbeWLTzvPo + sHzvo2j2ciQD6gdNQnnVH9UyB3m40PHiA30 + CrJp7nyZb3D21xLp0NzGQskEjQK6ll5KCpoQSpqPbFUVa23l67V3tYrS4SN2ikaJYnCyIaMhK1o ynqMVQ + p2GiW7Ws89vbQwRSu80rpGqKi28rMzMQAAAKknFVsd35Lkkijjm015J3EUCK0BLyEFgiA h5mopNB4YqmH6J0r / lig / wCRSf0xVCeUgB5U0UAUAsLYAD / jCuKprirC / wA0J0g0u3f9Jw6VIX4L cTWA1DkjMgkTiVfiGSqttuD7Yq8 + tfMtotyjyebdL9CM28t6qaBKhMkdJ2kDGM8SVaQ1P2Kg9a8l WUad5D803OmxzLq + jvFcLBND6WjwLC68JSxZGqx9QSR9xQL86qqkX5e + ezZXEE + taOZpkThKmiw0 WVWWr8C / E / uucYDVoD9OKqmneRPPsHrPLrmlrcSLIqXNtpEMcicoZBHSrMG4TurUPVRx6ktiq2P8 u / Obp / pms6TLLwNZl0a3DNMZkf1ZORcN8HqLRQv2j33CqM8veUfPel61aXE2q6ZNYAS / pL0tPjt7 iUMR6UaNFxCqoA3JPSlD1Cqe + e3KeU9RYCpCLQf89FwhBePDU2lIRmKyAUV2X4tgqr8f7QVEoqmt B0AwsUZa3Fy6FiNkJ5cCCaAOxJXdgoVORYbDuRiqKint5WQuCgoESaIJsC3Isy7epsSBU16b0GKV s5lSNeb09TdHUqe5Hb7J26N7da42q611FrecSJIFYeNCKEUIIOxBHUd8VRrWi36STWgHrLVjaxhm JXr + 7HxM3Hw6 / PekeSpCdVt452hJYSLuVIIP45NFsu / LS + SfX5o1rX6o7V7UEkY6 / TkSkMq0HQ9F v / LOjSX + n213J + jrWPnPDHI3ARq3Grg / Dy3p44GSIj8keS4y5j0DTUMiGKQraQDlGzBijUTdSyg0 8RiqZ2Gn2Gn2qWdhbRWdpHX07eBFijXkxZuKIAoqxJPviqviryzzPomu3WuaVfWeipqVlHpVvHI0 lvZTIzI7yPEzTUuBUBUHE8aOxoT9lVj8v5f + Y44fWTR5PWjT0J4Y7fSaXKyXEzMq1i + GExrzdXG / qkceZJxVZrnk3zzJ6yQ6PNd / V4PThmkj0lmYejGOEReMfDyJUBkh3f5ftKp5pdp + bF / 5hubG8udT 0fT5aMmor + j5oYiKPwhQRqeJC8PjQ0PfrirN7LR9X0zRdVXU9Zm1l5kleKSaKOIxrwPwARAKR9Fc VR9z5U8r3V5Je3Oj2M95Mwaa5ltoXldlQRqWdlLEhFCip6ADFUbY2FjYWy2tjbRWlsleEECLHGKm poqgAVOKofV7W1vBbWl3Clxa3EkkVxbyqHjkje3lV0dGBVlZTQg9cVU7Xyx5atLmO6tNJsre5hBE M8VvEjoCCDxZVBFeR6YqmeKpV5T / AOUV0b / mBtv + TK4qmuKsS / Mh7xdIjFrdataPy5l9GgSeU + my vQ8hsW48F3oeR5Ajoqk3liw8z + YtNluZPM + rwwlpra4s9Q02ztXYmP4WVBHXgBIG2bfoelAqj5PI / nVyAPPd9HGpLKqWdkpr8ISpEdKKE + zTiamoxVlmk2l7aafFb3t62o3SV9W8kRImkJYkVSMKgoDT YYqi8VdirsVSjzdpeoar5cvtO09447u5QRo0zMsZUsOasUDNRkqOhxUvMbf8rPM93ePy1HTTEJeN 6ls7MU5MTIFT0eKN8Wy7KKUoMNsaTK5 / KjXvrTi1vYBahf3RlZ / UJCE / EFjCjlJtUdF / Zrja0pR / lP5oM5Ml / bIjsDI6vK53PxNwKLyNP8oVPfFaXxflp5rgR + V5Zokg4yr6svFhyBAasQruB1742tIX VvIk9laPfy6hp9naRis7NPIYk5ScQVPpllUc1X4ifngMqZwxSkajuW08n6rYW8OrNqVnJp / KJhLb NPcNIkkiogjWGJ2k5M4C8a7nJxHFsGMomPNAat5akupmuY3uUm5V + LTNWoa / zEWmT8GX9H / TR / W1 8Q / AKc / lnbx2WverJOXF1FNaQ / 6LfwqZ435SJ6lxbwR8k9BwV5cqjpjPDICzXzH60xmCs1G81my0 vy7a6HaQO02mW80wOmPdgBIi8rmRGQBuMfFUO7E / IGlsY / H5w8 + wpE1xpcMv1mMeiF0C5Vlk9dYz 6g9U0qscjU7BlJNATiqaeVZ / zP8AMHrNHFpNn9SZUuYr3SJ7UysWbl6T + rMpAC8dq + Nd8VesDSdL oK2VuD3AjQiv3YqwLUNC / Mjjby + Wk8vvYGGL07fUYpUenpJWskMcm / Pl26UxVAa5a / mdpOiSX11N 5ahnW5SNAbe4eL0ZKKn2IWkMnqHcBacd698VSHR / zIuAk9zq2qeVWsGiMVpNDb30D / WJVZ7Z5Fmt z8LiSGqj3oTUDFU40i2 / NfWtDi1TSbrypOtx6hgY2l36XwSLHxPJI5NuMnIFQeQA8cVT / TNJ88rZ 3P8Aiey0Ewehd + o + neqXB4R / V + KywIDTjLz3h3lp03VROr + bfL2maxPpb + W7y4e3KBrqCzhaA80W Socuuw5UNR1xVOtCl0PWLN7qHTBbok0kHC4hiV6xNxLcVLFQewajeIGKta5a6RYwRXjafHKls0sz RRQo0jiO2lbiimgLGmwr1xVItM85eW7 + 7sbYeXLu1a / l9GN7m2tokU8ZG5OTJ0PpGgWrHw60VZf + idK / 5YoP + RSf0xVCeUgB5U0UAUAsLYAD / jCuKprirHPNWveadMu7KHRPLza3HcB / rMguYrcQsHjC V9SpIZGkJIG1B44qxxfOn5tSMoTyPEiqheVm1GF / jBUiJQgPxMr1Bag2OKoyDzj + YklpeNJ5Kkiu 4vSNnCbuEpKp4iYtIPssrk8VpuortiqTR / mH + cZjBP5cs0g5mVTfwxqAFBQqzA1qaimKptJ50 / MG O / liHlL17Q3AW0uo7qMI1uRMOUjNsr80hFKEfGf5d1VJvN35r / Vo5 / 8ABsKMZCslu98vIJwZxJyV SvH7K77g12oMVQk3n783l06Ccfl4UuneRJoDqMDcQq25jb4Rv6jTSrTqCnviqNtPOH5pvPaJdeSk ginliW4lS + jkEMbyBXYjipYopLbYqsh / JjSvrs91Pq + pF5kKcre4kt32NEZmRjVkjCoOIUbbg9lV d / yf0h3Ltr2vGWlFlGpShxQACjAA7U6Hbc1riqM0P8vptC1aTUbHXL + 6X6n9Tt7HUZpLmBGaUSST NVgzO3Gg6UqfHFUbrmi + YtW06bT5bqzWCY7usMquvBg8bKTKy8lZQdwR7UxVjWlfkxpdtczC8m + t afcK8U9mSyiSNqkcivEhkahBWneuJFimWPJKEhKJohW8v / lIuhm + ez1V3eZofqK3EZmSCO0uUuIE IDxs4Hp0ajL17ZLERh4LnmckjI8yhT + VPmcS6RcQeZra2vNEt47Swu49L5SrFHG8JVvVupFYPG9C GUgEVXiWfllnVRN3GwTfP8fj4ON4R235eSe6R5S83wa + NS1jzQNTs1me5j01bJYEjkaFoF9N / Vld VVH + zvU7n4iTlcs0OGoxo99sxCV2SkGqXPlWHRfLh2ny3e63L + jLdIZrWFZURZoDG6tWWPjRC55E bDvWmYzYx2KX8qpfSR / y + 1qI20KyQI9uacTcK9BxumBIlndzX + Vz2xVOPKvnHypo3rN5e8heYLZL 5la8kgslkHIOwXnS4c7c2b4R0OKssf8AMEreLbL5Z15wbs2j3C2QESKJ0gFwS0ikwnnzBUE8AW44 qyLSf + OVZf8AGCL / AIgMVVLuzs7yA295BHcwMQWimRXQlSGUlWBGxFRiqVweSPJduawaBpsRpSqW kC7Vr2TxxVNLKxsrG1S0sbeO1tYqiK3hRY41BJJ4ooAG5riqnq3 / AByr3 / jBL / xA4qxbXbL8prnX 5X1uXSjrsfppMlzcRLcL8IaMFGcMpKbrt0xVO / LFx5UNm1p5cubWe2g + ORbWZZqGUlubsGckuQTy Y1OKq2utYrBE2oPHHYBpTdyTMEjWEW03qF2JAVQtaknFWL6Uv5N6fdWdzpt3pEdxFvZNHdxPTnyT ko9RhvzK8vemKs6xVKvKf / KK6N / zA23 / ACZXFU1xVjnm7SfJWoiCPzNLEi8XSGOa7e2Do7x8xxWS MOC4jG9ew74qkC + UvyYuLkSJNZyTuGuF4alIaq3JnkCielG + IsR13JxVVg8sflLqF5FHZ3VtNess ccKQag8khjgjWMKqes / + 6VCkgV4nrvXFUyb8rfIzW31Y6e5h5B6fWrqtVBA + L1eVACdq03PicVUP + VQ + QSjxNp7vA5jZYTcXHFGiEihkYSBwT6zV + LFVdfys8iq8L / o52MACxB7m6cALM84BVpSD + 8lY 79a06UGKt6d + V3kfT72O9tbCQXMUqTxySXV3LSSIBUakkrg0oOo9 + uKsqxV2KqbXEYcqa1HfBaaU YL8S / bhkh3 / b4H6PgZ8bWl8t7BFx5czzNBwjd / v4KafThQg9QneWS2hhvGs0nZ4xInpiUyqodYwk 0cnWNXbp0GKq0lpHI6SPJKWjNRxlkRT / AKyoyq30jAluCRortoGLMkoMkJNTx40DpWnyYVNTU9hh QjMVeaP5Utdf0ry / feubeW20lbb95prXR / e2rR1VnWiislW47sBQMK1xVJ3 / ACeBjs411aNVtVCs v6Cfg / 8ApL3HLgHCgguKVr8Q5dcVZZ5C8sJ5VOomW7a + a / kWTnHpslqw4lz8ZQPz + 34CnYb0CrLf 0nbfyT / 9I8 // ADRiqE0rUrcaXZjhP / cR / wDHvP8AyD / IxVAn8x / IwdkOtWodTRl57ghiu4p / MpHz GKou184eW7uQRWl8txIzcFSJXdi3AycQFU78AW + W + KoWH8xPJE0ixw6zbSSOyoiIxZi0h5ooAHVi KDxxVG6rqVudLvBwn / uJP + Pef + Q / 5GKsV1jyHpWp + YbrWmv76GS6aNngSxjZR6cSRAc3tmkP93Xd sVTTyvoVh5fudRniub26 / SLrI4mtnqrKzsW5LErMzmSrFifamKovzIbPVLEabJ9YjjvRNbu4tpGK rNazISFeNkanLowI8RirFW / LLSDbQ2 / 6U1HhDIki0sowp4Fzui2wSv7wivHFXoH6Ttv5J / 8ApHn / AOaMVQnlI18qaKfGwtuu3 + 6VxVNcVYj + YWl6XdW9pLeeV28ysZVtjEhUGKOQ8zKwYiqpJGh6VU / E u4xVhCaT5SheS5tPyqv7e6eCSWQiOKEFol5 + ipglfd2k4qKAEV8KYqrXL + X9C1651GH8s9RfULWd ltdStIhKjqjpFC6nlyUyFhsqGiipO2Kssi / Ma / kV2 / wfryBJIoyHt4gSJI5HZ1HqmqxmIK3uy + 9F VBvzL1cMCPJGvNH6XqV9GHnyIJEfh2acvho1W2NMVVx5 / wBZjumt5 / J + r0WNpRPAkUsR4xNJwqXj bkWTgAFNSRiq6Lz / AKq / 1Vn8n61HHciUtWOAvEYlUj1V9XYPyotCTUdKb4qjdF826jqN9FbT + XdR 0 + KYycLm4WMIoiHWSjEpz / Y61xVkbsFUsewriqArvU9e + QZN03qMK2qxnbpgVLJEa3XVrmRl4xXE d4p4likSQRLJQL8XIrG4FPHJBiU1BBA + 7FUPfQSSwcoOIuoSJbZmoAJFrQFir8QwJRiBXiTTFUXa XKXNtHcIGVZVDBXBV1r1VlO6sOhB6YVedap5p8z6J5b8vDRoraSJtKilnNzbXc1CqRRpxeCifalF VJ5EdMVSO4 / NX8wCkhtLeweSGBLiVH0 / UQaUWOUKS6r / AHvIip + zsfiBBVehfl / rms635dTUtVNu ZpZZFi + qxyQr6cbcPijkkmYNyVv2ulMVZJirz7X / ADR5s0iSwt9MitZLF9JM4MttdzSLcRRsau8J WJYvsVqeVfnUKvLtZS1hu4EXy7pk0l7E / qNPp + rTSMXDWrrR5kZQIpGVeqrXZlC1xVMPLem2VhO0 2maNZWE9k1xJaGOPVLZPVtkgjiLqtzJHMeMssfCpMi / u1HEPir0Lyh + VfkGPSNJ1MaLBFqMkcF9L LC10i / WHUSOwWaRpOPNmokldjQ98VZtq3 / HKvf8AjBL / AMQOKsC81efvNGleabjTLVbM2iGMxepa X80vB41JLSQj0q + oWHUbUrvirLfKGsXur6P9euwnJ5pliMUckcZiRyqFDIzNICo + 3RQ3UKMVVPM1 xdW1gLm0CG7gE8luJQzR + olrMycwnxFeQ347 + GKsM8ufmF5m1PVtLtJVtDFeSt6wgs71XESpKeVZ 2jVByRaua06cSTsq9JxVKvKf / KK6N / zA23 / JlcVTXFWI / mU11 + h7UQQazLS7iZ20GT07hV4uDzoe TR + Ip1oe2KvP7OGKh2bj9GfmCxaAWqzPMWuWR + UZLEyK4ZD8Ybkex8BiqIt9ORIpIDb + fQqsrmR7 kkI0acKW3x1APTZVU1NPDFXJczX11NJLpHnpE1ESwG1mlItkS / JQlo2kcR / V0lHHwINa0qVUHpEA SeKOKH8wDfw3MC3d3MwAdkdZyrVYRelJ6tH6AAk7GuKqksVhKzaPc6d5 / nUvDC9xJI0hZLeRyJGc yfYZnFSu7cVPUVxVndh + WFrZo6L5i8wSoyemqyalLRFoqqECBAvFUoD13J6muKqM35TWk0Ukb + Z / MdZCrequpyLKvAMFCSqodR + 8bvv3xVmFx + 7hSIEtsASxqSB4nAUhDj3wKqAdMVXLtiqjbzh9YurU 7hbaCQj / AF3mU / 8AEMIQW9OdjaiNg3OFmhYuFVmMTFOdF2AfjyHscVROKoe3MVpd + iAqQ3bM8YFA PW3aQDfq4BfYdQxPXCrzzVPLGveYPLmgGxtYfTj0uGGX60XqwYQyARmG5i4VMQqxBO1KEVGKpNJ + T2srI729jZrNPD6dzcO92a1b1GQRG + IoXAHPnWm9O2KvTfLWnroWi22mW2nTokKkuBKsi + o5LyFW mnkfiXYkAttiqafXbn / lgn / 4KD / qrirzLzL5au9XvrO9WG0jV9IismW9kPqnl6n2FjuokQFZivML z3O + KpBqP5Zaxc / Vp2i0tGiSkU7zXbA0mL8QBfxqUVeNAa03HQ7KomXyDq3q3qWx00Qzi5WOMyzh z9ZeNgHK3 + 1BFGDTrTagJBVZTpiefbDT / qNre6fHaWNtHBYxiJZCghcD9473ZaggXjvU8t67bqo / TtS81 / o / Vhrslrd87f8A0SKxESFP3bBy5a4csHqpUU28TiqQ + Y / y + 17VvNd / q62VskNwYTbyStct OvpxRxnmkd9FCfstTio2p3qSqynyRp + taJon1LULPncetLLyt2DAiRuVXeed5HepPJid / AYqiPNH 1 ++ 002VvZOs9ys8MJmMfp85LWZV5 + nMj8anfiwNOhrirC / Lv5e + Y9J1rTLz6na / VbOQO0MbXBZB6 RRvT9a9lRnLSOQ7LsDSngq9M + u3P / LBP / wAFB / 1VxVCeUjXypoppT / QLbY / 8YVxVNcVYh + Zllb3e iRJcQavNEJ1Zjohb6wKJJ + ygZqb9h247jFWAXU1uVnSO1 / MKaYpV05SChc / A4NSFdBuo7daVxVfH BZRvFcPF + YFzeJM8gjkaQScQsZ34lB6X774B4hwf2sVZD5I0qDV4ZVGo + bbOXTk + rTpq9w0cj / WY i9eh5Oiyij7Mp49MVTWT8roXhmh / xR5iCy8aH9IszJwJK8CysQQT16navQYqvj / LK3Up6vmPzBOi qFMUmoycGAVl + MKF5VLcjXqfbbFVsX5XWqRlJPMevzkmMrJLqLmRfSV1orqqsA3qVb3APbFU68se WBoEFzENV1HVBcymbnqdybp4yf2I2IXin + Tiq7VYfMJnL2AtZY9qJMXRgKdKqGHWpr + HfAQm0DHd eb0elxosLR0Px294HYmn8kkcXf8AysaW1h27V4qev5dv69zCbaVR / wAllb8MaVVl81WMDlZ7S / jU U / efU7h2NR / xWjnbp0wUqK0nV7DUb8SWcjODCyyB45InXg448lkVG35GlR8sIUql3dwadezvN6nC cLKgUPKzuF4skUaB3PFYw3FV7k + OJQ3K + s3ClbOGO1Ur8Nzd1chiARSBCpYbkGsiGviMKomDTuMq zTzyTyruorwjB48TSNKA16 / FXFXn2sfmHceU / L3laGKC2m + uafEx + szPEf3cUY4pxRwSeW1evtiq Ux / nxePpc + oG104Rw3T2wEdzNKpCwLNVpPRRVb4vsntuO4xV7Ep5KGpSorTb + GKt4q8W89XHkkX6 fpPRNK1O + h0dPrEt3LKswhYxR + m4SJljjPr / AGi25oPtEYqxvVNa8hs8OjTeWtIntWiSWK3lvLqW NPXg9d / RjEbHct + yoqPiNKAFVZaXX5bXcf6SbyroIlFrdSVW4ud0tIvWWOiwkIh5Vc7qBU / ETTFX ovk3yz5Dv9c15bbQrC3ktWEU7WsrM0n1gSpKtzEp9MMRyqKt9ok7nFU6uvyz8i2Vvc31npEVtdxw Ck0LSRsfQjURcuLDlxEKfar0GKpV5n / Nh9E81XGhrFYTCIxqWku2jmQyRJJR4hE + / wAdRv03xVlv lLzAde0g6gViSs00QSFzIFEblQC9FVm23K1XwJxVf5mvjp9gL8GMG0E84MzFI / 3drM / xsASF23NM VYd5b / NmXWdU02x9GxT67M0TPDcvOfhSR6IqxD4j6dd / hArU1pir0fFUq8p / 8oro3 / MDbf8AJlcV TXFWN + atT8y217Z22iXOjxvPHIXg1WWWOVmUrRoViryVRy5fRviqQXvmH8x7f6uJNR8pWsknqGSO a4ut1UKFaMkx14vy5Dj4Co6lVbL5o / MMNcmG / wDKLpC8ho95coY4xIFHqkK / xIrUbpVv5a7Koxtd 8 + m3a4jvPLJiZI3gc3FxwIEVZmLgU4hxVaD7PXFUHp / mT8x7gxBr / wAozqU9SVre6uiQpBCsq0aq 81I3I74qi9L8w + eW1uG01O98sG1iUNqMdrc3Bu1BFQyRuKAFWjPxH9r5VVZbNrmiwSRxz6hbRSTE iFHmjVnIpXiCd + vbFVX9I6eQSLqGg2J9Rdj9 + Kq6OkiB42DowqrKagjxBGKt4q7FWO335ieSLC9u LK + 1m2tLq1f054539Oj8VYqCwAYhZEJ41pyFeoxVefPvkdYZLg67YLDEypJIbiMKGYsFBNe / Bvux VG6L5m8va56 / 6h2G3v8A6qwW4 + ryLJwLVpy4navE0xVMsVdirxXz7FqcmjeSPqbTJH9Si + sGODUZ kZQkFVc2Loq9a / vKbA9V5DFUh2K28zRNJaQ3M / 8Ap13E0EqjWTbqk9vIeTshAVVEqB + MgAYMteYL BVPdL / Lf8wL + 0GoJqkMMd5bRGGOS61aOVO55A3DGPruASffFU28l / lv5 + 0jzDpd / qup21xZWkkrX EUd3qMrMrW0kKBRcOyv8bqSJK0pUfFiqVectYuG1STT49QktFttJgkEcVzqcfxuYW5sltC8KUUEB uR8ONW5BVQ0 / RfOmu6ncPo2szyR6e6Wl8n6W1BUS4itxFJ1ji9f412fo32q1FCqjv + Vf / meLGNfr 9w1zGrkyHW74OSePEBuLCv2tmqvtU1VVfcfl / wDmWZoHgv51AW39dRrV8KtHbRxuCeK8gZFY8iOT E1IxVnGi + X73RvLV + l9f3V / eTxSNK1zcSXCoFRgix + oSV + GnLxbfFWEa / r6af + cCy3esSRadA0aT WImv + IY2ysF + rpG8D1Mgb4T1671xV6npOsadq1qbvT5TNbiR4hIUdAWjPFuPNV5LXow2PY4ql3nS f6voVxP6pt / RhupPXX1AY + NnOeY9IGT4evwfF4b4qw78rPNFjEs + n3upy3t5f37rYLW9ugE4FgOU 0QEK0jY7mg6V6VVenYqlXlP / AJRXRv8AmBtv + TK4qmuKpZrHljy9rXD9Ladb3xj2jM8auVFeVASN txXFWOXnlnyTpNdPTyor2EqFeVvDD6HxOZWUqzpRi5rsNziqFfS / IDyvBJ5SSQ3S + g8noQMskRYC jOX33X4vliqZaT5S8k3kouF8sQ2c9tH6MUz28aVQ8wyxuu5X4mrUCtenXFVWX8tvIEVuzR + W7KQx RFI4khjBKqTIEWtB9pjT3OKpLd2H5e307T3nlKOe5KgmSaC2ZnCKsRCEuWYqhpuBsMVUf8O / lleQ RmTyRC4hBCRS2dv60aqVA4qW + EVTx7DFWRp + W35fNCF / w7YiNwpKNboPsj4eQp1FcVRct9Y6B9X0 21011sxGWgS1EaoDyqyKjMnjU / PFVIecImk4Lp105YI6FBEwMbqG5h59qVp / HFUx07VjeyvEbSe3 aNeReRRwNTSisCan6MVUNU8v6BL6 + oTaLa316kbMC0ELTSEAkIHdf2um5xVj7nyiSyHyknP7LI1r Z1NWLMgHIktXk3H54qirLXdGsUmbTtCe0Z2AmSOO3gZgpUBn4tvvL8P099sVTzTtWkvZShtJYAqk l3G1fhoAaUqQ2KphiqSWflu6s7OCzt9cv1gto0hiUrZEhEUKoqbbfYYqrfobUf8Aq / X3 / AWP / ZNi rv0NqP8A1fr7 / gLH / smxV36G1H / q / X3 / AAFj / wBk2KrINAvoYY4Y9dvwkahEBSxOyig / 49sVX / ob Uf8Aq / X3 / AWP / ZNirv0NqP8A1fr7 / gLH / smxV36G1H / q / X3 / AAFj / wBk2KrJ9Avp4JIZNdv + EqlG oliDRhQ / 8e2Kr / 0NqP8A1fr7 / gLH / smxV36G1H / q / X3 / AAFj / wBk2KrJNAvpHidtdv6xMXT4LHqV Kf8ALN4McVX / AKG1H / q / X3 / AWP8A2TYq79Daj / 1fr7 / gLH / smxVGaZYR6dptpp8TvJHZwxwJJJx5 ssSBAzcQq8jTegAxVE4q7FUh80afqlzGGt51NuvH / RTaLckOpYmUVkj3pTb298VY7DYj / j6024aL 0yJETTYquWWgJLM / 2TUEU8MVZR5Zsru1sqSz8rZlX6raG3W2MCitVKqT1riqbTLI0TrG / pyMpCSU DcSRsaHrTFWC3OlzWbyxi0e5kt2Z / Uh02MxyKVhJVD6lankQT8wB8O6rrfRoru8s4DZTRFm9dZ59 OiWONSvqKhbkeDqeQJI + 0cVZ1ErrEiyNzkCgO9OPIgbmnauKpF5s0 + 5mW2v7cLI9lypF9WW6kJlZ AGjBZCOPHffpv2xVjUNuIpCZNKuucH7znBpiL6nMRlVTk7UaM1r9PhirJPKGnmC2lvCrxfW6cYJr ZLWZAhYESKhatSaivbFWQYqwnzFoc8d5 + 6gW4S + kaUmPT0nEbhwC0rCRCaiXr16nFUHJZzNZrILC dHmpGaaYhkCoq / aUyHirNRvYg9qYqzLRNJXS7M2ymMqXLj0olhUVAh3VJHbriqYYq // Z 1 TrueFalse 8. 50000011.000000 дюймов Голубой пурпурный желтый Черный PANTONE 187 C C = 0 M = 0 Y = 0 K = 100 PANTONE 425 C Группа образцов по умолчанию 0 Белый RGBPROCESS255255255 Черный RGBPROCESS 343131 CMYK Красный RGBPROCESS 2353339 CMYK Желтый RGBPROCESS 25223831 CMYK зеленый RGBPROCESS 016579 CMYK Голубой RGB ПРОЦЕСС 40171226 CMYK Синий RGBPROCESS 4654143 CMYK Пурпурный RGBPROCESS 233 10138 C = 15 M = 100 Y = 90 K = 10 RGB ПРОЦЕСС 1 6 C = 0 M = 90 Y = 85 K = 0 RGB ПРОЦЕСС 2396454 C = 0 M = 80 Y = 95 K = 0RGBPROCESS 2419041 C = 0 M = 50 Y = 100 K = 0 RGB ПРОЦЕСС 24614632 C = 0 M = 35 Y = 85 K = 0RGBPROCESS 25017565 C = 5 M = 0 Y = 90 K = 0 RGB ПРОЦЕСС 24823549 C = 20 M = 0 Y = 100 K = 0 RGBPROCESS 21422238 C = 50 M = 0 Y = 100 K = 0 RGB ПРОЦЕСС 13919764 C = 75 M = 0 Y = 100 K = 0RGBPROCESS 5717974 C = 85 M = 10 Y = 100 K = 10 RGBPROCESS 014771 C = 90 M = 30 Y = 95 K = 30 RGB ПРОЦЕСС 110556 C = 75 M = 0 Y = 75 K = 0RGBPROCESS 39180115 C = 80 M = 10 Y = 45 K = 0RGBPROCESS0166156 ЧертежRGBPROCESS121133193 C = 85 M = 50 Y = 0 K = 0RGBPROCESS 27117187 C = 100 M = 95 Y = 5 K = 0RGBPROCESS4259143 C = 100 M = 100 Y = 25 K = 25 RGB ПРОЦЕСС 403796 C = 75 M = 100 Y = 0 K = 0 RGBPROCESS 10147142 C = 50 M = 100 Y = 0 K = 0 RGBPROCESS 14440141 C = 35 M = 100 Y = 35 K = 10 RGB ПРОЦЕСС 1583299 C = 10 M = 100 Y = 50 K = 0 RGBPROCESS 2172993 C = 0 M = 95 Y = 20 K = 0RGBPROCESS 23543123 C = 25 M = 25 Y = 40 K = 0 RGB ПРОЦЕСС 193180154 C = 40 M = 45 Y = 50 K = 5RGBPROCESS 154132121 C = 50 M = 50 Y = 60 K = 25 RGB ПРОЦЕСС 113 10188 C = 55 M = 60 Y = 65 K = 40 RGBPROCESS 917466 C = 25 M = 40 Y = 65 K = 0RGBPROCESS 195152106 C = 30 M = 50 Y = 75 K = 10 RGB ПРОЦЕСС 16812479 C = 35 M = 60 Y = 80 K = 25 RGB ПРОЦЕСС 1389359 C = 40 M = 65 Y = 90 K = 35 RGB ПРОЦЕСС 1177741 C = 40 M = 70 Y = 100 K = 50RGBPROCESS 965823 C = 50 M = 70 Y = 80 K = 70 RGB ПРОЦЕСС 593622 C = 0 M = 30 Y = 70 K = 0RGBPROCESS 25118699 C = 5 M = 70 Y = 90 K = 0 RGB ПРОЦЕСС 23111150 C = 5 M = 90 Y = 75 K = 0RGBPROCESS 2296469 C = 30 M = 0 Y = 95 K = 0RGBPROCESS 1

Наименование изделия	Цвет	Сечение провода	Сечение провода    Длина (L) в см
Mh28BC	красный	0,5-1,5 мм.кв.	3,4
Mh24BC	синий	1,5-2,5 мм. кв.	3,8
Mh20BC	желтый	4-6 мм.кв.	4,2



Основные технические характеристики соединителей проводов 3М™ Scotchlok™ MH:

Максимальная рабочая температура	105°C
Максимальное рабочее напряжение	Установочный провод — 600 В светотехническое оборудование — 1000 В
Максимальный ток	Тот же, что и у соединяемого провода
Материал изоляции	Полиолефин с адгезивом, TMW
Материал соединителя	Электролитическая медь структуры ETP
Покрытие соединителя	Лужение оловом



Соединители проводов  с термоусадочной трубкой имеющей клеевой слой Scotchlok™ включены в номенклатуру UL и сертифицированы CSA для работы под максимальным напряжением 600 В (установочный провод), 1000 В (для световых сигналов и светотехнического оборудования) при максимальной температуре  105°С.



ОСТ 1 00912-78 Герметизация заделок электрических проводов в электрические соединители. Технические требования / 00912 78

ОТРАСЛЕВОЙ СТАНДАРТ

ГЕРМЕТИЗАЦИЯ ЗАДЕЛОК ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ В ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ Технические требования

ОСТ 1 00912-78 На 12 страницах Взамен 966АТ

Распоряжением Министерства от 27 сентября 1978 г. № 087-16
срок введения установлен с 1 июля 1979 г.

Несоблюдение стандарта
преследуется по закону

1. Настоящий стандарт устанавливает
требования к герметизации заделок электрических проводов в электрические
соединители ШР, 2РТ, 2РМ, 2РМД, РС, РПКМ, РП, СНЦ-22, СНЦ-23, СНЦ-27, СНЦ-28,
СНЦ-29, СНЦ-30, СНЦ-31 и СНЦ-32 с целью защиты заделок от воздействия
окружающей среды.

2. В заделках, подлежащих герметизации:

— при пайке проводов в контакты
соединителей должно быть обеспечено наличие необлуженных участков жилы у среза
изоляции в соответствии с черт. 1 и табл. 1;

— заделка радиочастотных коаксиальных
кабелей в контакты соединителей должна осуществляться с применением переходного
провода, имеющего необлуженный участок жилы у среза изоляции, в соответствии с
черт. 1
и табл. 1;

— термоусаживаемая трубка на участке
контакт соединителя — переходной провод не устанавливается. Заделка конца
радиочастотного коаксиального кабеля, соединение кабеля с переходным проводом,
подсоединение провода заземления и защита места соединения должны
соответствовать исполнению 1 типов 13 — 15 ОСТ 1 03678-83.

1 -
контакт; 2 — провод

Черт. 1

Таблица 1

мм

Тип соединителя	а	b
ШР, 2РТ, 2РМ, 2РМД, РПКМ, РП, СНЦ-22, СНЦ-23, СНЦ-27, СНЦ-28, СНЦ-29, СНЦ-30, СНЦ-31, СНЦ-32	4+1	2-0,5
РС	2+0,5	1-0,5

3. В заделках, подлежащих
герметизации, к незадействованным хвостовикам контактов соединителей должны
быть подсоединены отрезки проводов длиной не менее 200 мм с маркировкой, на
которой указаны номер контакта и сечение провода.

Необходимость подсоединения отрезков
проводов и их количество определяются разработчиком.

4. Герметизация заделок проводов в
соединители должна производиться шприцеванием герметика непосредственно в
патрубок соединителя через технологическое отверстие диаметром (3^+0,5)
мм или шприцеванием герметика в специальные съемные формы.

В технически обоснованных случаях
сочлененные соединители дополнительно герметизируются поверхностной обмазкой
герметиком.

5. Дополнительная
защита в цилиндрических соединителях должна осуществляться введением герметика:

— в шпоночную канавку вилки со стороны
хвостовиков контактов;

— в шпоночную канавку розетки в
соответствии с черт. 2.

1 -
герметик; 2 — резиновое кольцо; 3 — корпус соединителя

Черт. 2

6. Герметизация заделок
проводов в соединители шприцеванием герметика непосредственно в патрубок должна
производиться следующими марками герметиков для соединителей, работающих:

— в воздушной среде — ВИКСИНТ У-2-28 НТ
ОСТ 38 03238-81, ВПГ-2Л ОСТ 1 90049-88, ВПГ-300М ТР1.2.694-87 и ВПГ-2У
ТР1.2.1081-88, под прижимы патрубка соединителя применять ленты ЛЭТСАР ТУ
38.103171-80 или РЭТСАР ТУ 38.103172-80, или из резины ИРП-1338 ТУ 005.1166-87;

— в среде масел и топлив — ВГФ-2 ОСТ 38
03238-81, под прижимы патрубка соединителя применять ленту из фторсиликоновой
резины 51-1434, 51-1479 или 51-1570 ТУ 005 1166-87.

7. Герметизацию заделок проводов
шприцеванием герметика в соединители с применением специальных съемных форм
производить герметиками, указанными в п. 6.

При применении герметика ВПГ-2Л
необходимо жесткое закрепление жгута на расстояние не более 150 мм от соединителя.

8. Герметизацию поверхностей обмазкой
соединителей производить:

— для соединителей, герметизированных
ВИКСИНТ У-2-28 НТ и ВПГ-2Л, герметиком ВГО-1 ОСТ 38 03238-81;

— для соединителей,
герметизированных ВГФ-2, герметиком ВГФ-1 ОСТ 38 03238-81.

Примечание.
В технически обоснованных случаях по согласованию с заказчиком допускается
применение других герметиков, отвечающих требованиям настоящего стандарта.

9. Герметики, применяемые для
герметизации заделок проводов в соединители, должны иметь электрическую прочность
изоляции не менее 3,8 кВ/мм и не вызывать коррозию.

10. Герметизированные заделки проводов в
соединителях должны быть устойчивыми, прочными и стойкими к внешним
воздействующим факторам, указанным в табл. 2.

Таблица 2

Внешний воздействующий фактор	Характеристика внешнего воздействующего фактора	Максимальное значение внешнего воздействующего фактора, степень жесткости
Синусоидальная вибрация	Амплитуда ускорения, м×с-2 (g)	98 (10)-1
	Амплитуда перемещения, мм	1,5
	Частота, Гц	2000
Механический удар многократного действия	Пиковое ударное ускорение, м×с-2 (g)	147 (15)
	Длительность действия ударного ускорения, мс	10
Пониженное атмосферное давление	Рабочее давление, гПа (мм рт. ст.)	6,65 (5)
Повышенная влажность	Относительная влажность при температуре 35 °С, %	100

11. Герметизация заделок
проводов в соединители шприцеванием герметика непосредственно в патрубок должна
производиться:

— в соединители ШР и 2РТ по черт. 3 и 4;

— в соединители 2РМ и 2РМД по черт. 5 и 6 и табл. 3;

— в соединитель РС по черт. 7;

— в соединитель РП по черт. 8.

12. Герметизация заделок проводов в
соединители с применением специальных съемных форм должна производиться:

— в соединители ШР, 2РТ, 2РМ, 2РМД по
черт. 9;

— в соединитель РС по черт. 10;

— в соединитель РПКМ по черт. 11;

— в соединитель РП по черт. 12;

— в соединители СНЦ-22 и СНЦ-23 по черт. 13;

— в соединители СНЦ-27 и СНЦ-30 по черт. 14;

— в соединители СНЦ-28 и СНЦ-31 по черт. 15;

— в соединители СНЦ-29 и СНЦ-32 по черт. 16.

В чертежах 13, 14, 15, 16 размер «D»
соответствует условному размеру корпуса электрического соединителя типа СНЦ.

1 — герметик; 2 — прокладка; 3 — лента защитная

Черт. 3

1 — герметик; 2 — прокладка; 3 — лента защитная

Черт. 4

1 — герметик; 2 — прокладка; 3 — лента защитная

Черт. 5

1 -
герметик; 2 — прокладка; 3 — лента защитная

Черт. 6

Таблица 3

мм

Диаметр корпуса	А, пред. откл. ± 1
	Прямой патрубок	Угловой патрубок
14	7	18
18
22		20
24
27
30	10
33
36		27
39		30
42
45

1 — герметик; 2 — лента защитная; 3 — втулка по ОСТ 1
11863-74

Черт. 7

1 — герметик; 2 — лента защитная; 3 — прокладка

Черт. 8

1 — герметик; 2 — бандаж

Черт. 9

1 — герметик; 2 — бандаж

Черт. 10

1 — герметик; 2 — бандаж

Черт. 11

1 — герметик; 2 — бандаж

Черт. 12

1
— герметик; 2 — бандаж

Черт. 13

1 — герметик; 2 — бандаж

Черт. 14

1 — герметик; 2 — бандаж

Черт. 15

1 -
герметик; 2 — бандаж

Черт. 16

13. На электрические соединители типа ШР
устанавливать резиновые уплотнительные кольца по ГОСТ
9833-73, указанные в табл. 4 в зависимости от условий эксплуатации в
соответствии с требованиями п. 5.

Таблица 4



Соединитель проводов: история и патенты

Соединитель проводов – обобщённый термин для обозначения разных приспособлений, объединённых предназначением образовывать электрическое соединение между жилами различных проводов. Читателям окажется интересно прочитать обзор про Клеммную колодку. Под соединителем понимаются, помимо прочего, разъёмы, вилки, штепсельные розетки и прочее.

Из истории

В середине XVIII века образована первая электрическая цепь (изначально проводником статического электричества служили шёлковые нити). Люди не раз задумывались, как собрать воедино разрозненные проводники. Процесс ужесточился с ходом технической революции. Каждый захотел обзавестись электрическим освещением, откладывать далее изобретение соединителя проводов стало нерентабельным.

Дальнейшее изложение идёт по датам выпуска патентов, не отделяясь от современных конструкций по причине малого изменения за прошедшее время. Таким образом, любому практику полезно ознакомиться с предложенной историей.

Кабельная муфта

Опубликованный 5 февраля 1889 года патент US397424 A вводит в обиход понятие кабельной муфты, поныне верно служащей предприятиям, поставляющим электрическую энергию. Высоковольтные линии объединяются исключительно приспособлением, в особенности это касается подземных коммуникаций. Из рисунка видно, что количество жил и толщина – любые.

Винтовые зажимы плавно перекочевали в современную энергетику, в чем возможно лично убедиться, посмотрев видео на Ютуб youtube.com/watch?v=amaKOiMZYYM. Вильям Гриском и Генри Вайндер предвосхитили будущее развитие техники на поколения вперёд.

Примечательно, что разъем разрабатывался для железнодорожных составов, как и приведённый ниже. В обоих по три провода. Используется как электрический соединитель для переменного и постоянного тока (см. ниже). Конструкцию нельзя назвать легкоразборной, а современные кабельные муфты надеваются раз и навсегда.

Электрический соединитель американцев надёжно защищает контакт от попадания грязи и пыли.

Первая обжимная клипса для проводов

Из содержания патента за номером US438400 A, опубликованном 14 октября 1890 года:

«Да будет известно, что Джордж Бреннен из Линна, провинции Эссекс, штата Массачусетс изобрёл нечто новое касательно электрических проводников, о чем пойдёт дальнейшее изложение».

Эта типичная формулировка лишь кажется формальностью. По правилам изобретатель обязан представиться и немедленно доказать, что его изделие полезное для массового использования и гипотетически способно принести прибыль.

Джордж ввёл в обиход клипсовый коннектор, популярный среди монтажников электрических сетей. Этот маленький кусочек металла способен обжать жилы разного сечения для надёжного электрического соединения. Изобретатель упоминает по тексту скрутку и говорит, что его способ быстрее применим, практичнее (дешевле) и надёжнее. Клипсу в виде замкнутого овала специфической формы (см. рис.) предполагается изготовить из меди – материала, из которого, начиная с Вольты, состояли любые провода.

Удобство не вызывает сомнений, стоимость лежит в пределах экономической целесообразности. Сжатие предполагалось производить обычным молотком. Логично использовать тиски или специальный скримпер. Бреннен упоминал крепление на стены, подразумевая современную систему крепления проводов на вертикальной плоскости при помощи металлических клипс.

На рисунке изображён вариант на два провода. Автор не исключает изготовление клипс с большим количеством сокетов. Геометрические размеры отверстий чуть превышают сечение жил, чтобы до монтажа свободно протащить провод с зачищенной изоляцией внутрь. Причём диапазон калибров заведомо предполагается охватить предельно больший. Затем клипса обжимается ударами молотка.

Первый jack

Разъёмы типа jack сегодня известны не только студиям звукозаписи. Компьютерные колонки, наушники смартфона, микрофоны – малая часть приборов, где применяется этот практичный вариант электрического соединителя. Патент US465430 A Вильяма Десанта стал представителем множества похожих устройств, приближен к современному варианту.



Опубликованный 1 июля 1891 года текст утверждает, что разъем идеален для стыковки электрической оснастки железных дорог. По задумке изобретение разрешало стыковать и разъединять проводку максимально просто, быстро и надёжно. На половинке «папы» присутствует различимый жёлоб по окружности цилиндрического продольного наконечника. Противоположная сторона оснащена трёхлепестковым захватом с выпуклым жёлобом соответствующей формы. Каждый лепесток сделан из мягкого и упругого сплава, допускающего неоднократно выполнять соединение без потери контакта.

Для дополнительной прочности жёлоб венчика плотно охвачен стальным кольцом из пружины для одновременного повышения упругих свойств соединения. Внешняя оболочка разъёма выполнена из жёсткой резины для обеспечения изоляционных свойств.

Электрический соединитель для телефонной станции

Общеизвестно, что ранее труд телефонистов не был простым. Приходилось вручную коммутировать два провода между телефонами нужных абонентов. Вильям Гудридж 26 мая 1891 года получил патент за номером 453000 на изобретённый соединитель для телефонных станций. Он упрощал подведение к линии провода заземления, объединённого в единую шину, пристыкованную одновременно ко всем линиям.

Если присмотреться, указанный тип соединений и сегодня встречается на предприятиях связи.

Соединительный разъем на три фазы

Патент US468654 A на электрический соединитель для поездов получен Джорджем Гибсом 9 февраля 1892 года. Примечательно, что документ пылился на полке бюро почти 10 лет, заявленный 23 ноября 1881 года. Похожий случай наблюдался в деле по трёхфазному счётчику Чарльза Штайнметца. Предположительно, американский изобретатель не хотел идти на открытый конфликт с Эдисоном и К, поэтому придержал рассмотрение изобретения. Известно, что в начале 80-х годов Никола Тесла оказался дважды обведён вокруг ёлки на общую сумму 75 тыс. долларов упомянутыми лицами за попытку продвигать идеи использования переменного тока.

Теперь не кажется удивительным то, что Джордж Гибс не высказывал намерения повторить опыт европейского изобретателя. Патент не говорит прямо, что освещение состава идёт от переменного тока, но конструкция намекает на использование двух или даже трёх фаз (с изолированной нейтралью). Автор два вывода разъёма тактично даёт шанс закоротить специальным винтом с четырёхугольной головкой, чтобы использовать постоянный ток.

В конце XIX века каждый вагон имел фонари. История говорит, что полагалось бы изобрести разъёмные соединения для максимального упрощения труда железнодорожников. Что и выполнено Джорджем Гибсом.

Контакты разъёма зажимные – каждый из двух винтов, по каждой фазе внутри идёт сплошная медная шина солидного размера. Две соседние линии объединены винтом (см. выше). Уже в то время присутствует защита от неправильного включения путём ввода перемычки между двумя штекерами (из трёх). Дальнейшее понятно из изложения. Следует лишь добавить, что на многожильный провод предполагалось вначале надеть гильзу и лишь потом зажимать винтами.

Стыковка половинок разъёма производится с затяжкой центрального болта. Автор попутно объясняет, что отдельные соединители возможно подпружинить, когда нет механической нагрузки, для ускорения процесса стыковки. Эта идея сегодня присутствует в большинстве новейших выключателей, розеток, где зажимной винт отсутствует. Вместо этого соединители подпружиниваются.

Соединительный терминал

Этот популярный сегодня соединитель проводов по данным Википедии появился в марте 1923 года. Патент US1583479 A опубликован 4 мая 1926 года. Его автор, Вильям Патерсон Марр из провинции Онтарио (Канада), описывает новое и полезное изобретение, суть понятна из рисунка. Автор предполагает скрутку проводов изолировать диэлектрическим колпачком. Это хорошая идея, изоляционная лента быстро стареет и становится ломкой (эффект возрастной и тепловой деполимеризации).

Изготавливается металлическая гильза, закрытая с одного конца, с мелким резьбовым отверстием в боку, куда вкручивается винт. Скрутка из любого количества проводов вставляется в отверстие, плотно зажимается отвёрткой. В довершение конструкция плотно охватывается снаружи диэлектрическим колпачком. Полимер берётся жёстким, эффект разрушения материала во времени сильно сглажен. Требования к эластичности не предъявляется, что дополнительно упрощает выбор материала.

Автор обосновывает пользу изобретения тем, что «каждый электрик знает, как легко заделать стену, декоративные элементы и потолок, применяя пайку». Следы дыма и припой хорошо заметны на плоскости. Колпачок проще надеть, а скрутка закрепляется винтом. Этот способ сегодня применяется в большинстве розеток и выключателей в качестве соединителя проводов.

В нынешних вариантах встречаются изделия без бокового винта. Зато коническая резьба расположена на самой гильзе. Скрутка завинчивается туда, а диапазон калибров жил расширяется за счёт правильно подобранной конусности. Этот вариант нельзя назвать идеальным, зато он быстро разрешает изолировать скрутку небольшой длины для выполнения условий безопасной эксплуатации.

Передвижной коннектор

Эта разновидность обжимного соединителя включена в рассмотрение за оригинальность задумки. Патент US2837358 Джона Милларда опубликован 3 июня 1958 года. Из изложения видно, что автору часто приходилось сталкиваться с необходимостью сделать ответвление на открытой проводке. К примеру, местной линии распределения электроэнергии. Причём разрезать жилу не лучшее решение. Суть изобретения:

1. Клипса из алюминия показывает два отверстия для заделки проводящих жил кабелей.
2. В местах контакта изоляция зачищается, удаляются следы оксида, накипи, загрязнений.
3. Проводки вставляются внутрь, исходя из соображений удобства. Допустимо заделывать и концы жил.
4. В каждое отверстие вставляется фиксирующая пружина из материала заведомо более твёрдого, чем прочие части конструкции. К примеру, если клипса и жилы алюминиевые, спираль изготавливается из твёрдой нержавеющей стали.
5. Конструкция обжимается тисками, кримпером, плоскогубцами и пр.

Дополнительным плюсом становится шанс при первоначальном монтаже линии делать без ограничений ответвления. Потребуется лишь вначале не забыть надеть нужное количество клипс. Это идеальное решение для мелких дачных поселков, частного сектора домовладений.

В результате обжатия стальные спирали прочно врезаются в провод и клипсу, что делает невозможным скольжение в электрическом соединителе.

Дом

Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств. Приобретайте провода и кабели, электрические клеммы, разъемы, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электрических продуктов, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.

Аккумуляторные кабели и аксессуары

Кабельные стяжки и крепления для проводов

Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и дворники

Защитные ограждения и ящики для инструментов

Разъемы проводов — электрические 101

Синий провод — Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов № 14 или № 12.

Red Wing- Гайка Обычно используется для подключения от 3 до 4 проводов № 14 или № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG.Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания двери гаража, соединенная с контактным разъемом телефонного провода.

Как установить Twist-

на соединители проводов

1. Выключите питание.
2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
3. Совместите изношенные жилы и проводники.
4. Равномерно сожмите концы проводов.
5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
6. Слегка потяните за каждый провод, чтобы убедиться, что провода закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод откручивается при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Push-

in Wire Connectors

Очень легко подключить провода к push- in разъемам, но их очень сложно отсоединить.Их следует использовать только в светильниках. В осветительной арматуре используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не используйте вставные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, провода в этих разъемах, вероятно, придется разрезать и повторно подключить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов вместе.Типов соединителей проводов много, самые распространенные — twist- вкл. Соединители Twist- на проводах IDEAL Industries являются наиболее часто используемыми и будут рассмотрены в этой статье. Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Разъемы Twist-

On Wire

Первый разъем IDEAL Industries назывался wire- nut® и стал торговым названием любого разъема Twist- на проводе.IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они аналогичны разъемам IDEAL.

Таблица идеального сечения проводов

— Краткое руководство на двух страницах для подбора размера провода, количества проводов и цветового кода соединителя.

Брошюра по

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе. На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве.Доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной разъем, его следует заменить новым проводным разъемом из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для обеспечения надежного захвата и дополнительного крутящего момента. Доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire-.

A Guide to Wire Connectors

Разъемы проводов или гайки, как их часто называют, представляют собой крышки, которые используются для скрепления двух электрических проводов вместе. Эти удобные маленькие разъемы предотвращают оголение проводов под напряжением или их соприкосновение с металлическими поверхностями, что может вызвать опасную неисправность или короткое замыкание.

Соединители для проводов доступны в различных цветах, материалах, формах и размерах.Некоторые из самых популярных соединителей для проводов — это поворотные, вставные и обжимные. В отличие от многих проектов по электромонтажу, работа с электрическими соединителями и их использование легко для домашних электриков-любителей и требует очень небольшого количества инструментов. Как и в любом электрическом проекте, при использовании соединителей, убедитесь, что электричество отключено от цепи, с которой вы будете работать.

В дополнение к отключению электричества важно выбрать соединитель провода правильного размера для вашей работы.После того, как соединители будут вставлены на место и снова будет включено электричество, ток, очевидно, будет проплавлен по проводам, а также по разъемам, где он встретит небольшое сопротивление в своем потоке. Это сопротивление приведет к небольшому нагреву проводов и их расширению. И наоборот, когда ток прекращается, провода остывают и сжимаются. Если используется соединитель неправильного размера, он может вылететь при нагревании и расширяться или выпадать, когда они остывают и сжимаются.В результате останется оголенная проводка, что может привести к большим проблемам. Чтобы избежать этой проблемы, убедитесь, что используемый разъем рассчитан на провода, которые он соединяет.

Разъемы Twist-On Wire

Они доступны с наружными канавками или с крыльями для облегчения работы и обычно скручиваются вручную. Чтобы использовать, зачистите два соединяемых провода примерно на ½ дюйма от конца. Выровняйте рядом и скрутите вместе зачищенные участки проводов, наденьте соединитель на два провода и поверните его по часовой стрелке, чтобы выполнить соединение.Они удерживаются на месте внутренними канавками или конической спиральной металлической пружиной внутри соединителя, которая навинчивается на соединенные провода, чтобы плотно удерживать их вместе. Если вам нужно снять разъем, просто поверните его против часовой стрелки, пока он не отсоединится.

Накручиваемые разъемы обычно имеют цветовую кодировку, указывающую на размер или емкость разъема. Их легко включать и выключать при необходимости, они часто используются в системах электропроводки для выключателей света, потолочных вентиляторов, электрических розеток или розеток, систем безопасности, HVAC и т. Д.Однако винтовые соединители обычно не используются для проводов толще, чем AWG # 10, так как сплошной провод, подобный этому, слишком жесткий для использования с этим типом соединителя.

Вставные соединители для проводов

Эти разъемы предназначены для использования только с одножильным проводом, так как многожильный провод не будет надежно подключаться к портам разъема. Как следует из названия, соединение осуществляется путем вдавливания сплошного провода в разъем, пока он не сядет на место. Начните с использования инструмента для зачистки проводов или обжима , чтобы удалить примерно ½ дюйма изоляции провода.Теперь просто вставьте зачищенный провод в один из портов (в этих разъемах может быть от 2 до 4 портов, в зависимости от требований к проводке). Убедитесь, что провод вставлен в разъем достаточно глубоко, и если вы потянете за него, он не сможет легко выйти обратно.

Разъемы push-in

имеют прозрачную оболочку, позволяющую увидеть, было ли соединение выполнено плотно. Кроме того, прозрачная оболочка позволяет легко обнаружить неплотное соединение во время ремонта, а из-за своего небольшого размера они легко помещаются в распределительные коробки.Чтобы отсоединить провод от многоразового вставного разъема, просто возьмите разъем в одной руке и, используя легкое вращательное движение, другой рукой потяните провод от разъема.

Разъемы для обжима проводов

Обычно соединители для обжимных проводов изготавливаются из стали или меди, и для их правильного соединения требуется обжимной инструмент. Чтобы использовать, зачистите соединяемые провода, выровняйте их рядом друг с другом, а затем скрутите два конца вместе. Теперь наденьте обжимной соединитель на провода и используйте обжимной инструмент, чтобы обеспечить плотное и безопасное соединение.

Поскольку эти разъемы надежно обжаты, соединение должно быть постоянным, в отличие от поворотных или вставных разъемов. Если необходимо внести изменения в проводку или удалить обжимные соединители проводов, их придется полностью отрезать с помощью кусачки.

Несмотря на то, что они просты в использовании и имеют небольшой размер, соединители для электрических проводов могут оказать большую помощь, когда дело доходит до обеспечения правильного и безопасного выполнения электромонтажных работ.

Лучшие соединители для проводов купить в 2020 году? [Обзоры и сравнение]

Разъемы для проводов используются для обеспечения безопасного и низкоомного соединения между двумя или несколькими электрическими проводами внутри коробки.

Благодаря токоведущей и огнестойкой внешней стороне и материалам, соединители проводов предотвращают контакт проводов с другими проводами или оголенными проводящими поверхностями, предотвращая опасные короткие замыкания или другие неисправности.

Давайте посмотрим на некоторые варианты на рынке, чтобы выяснить, какие из них лучше всего покупать в 2018 году.

Нажмите или коснитесь, чтобы перейти к любому разделу

Сравнительная таблица

Комплект соединителей для термоусадочной проволоки Top Pick

Weilder

Второе место

Wirefy Heat Shrink

Прочность

цилиндр, термоусадочная трубка и устойчивый к повреждениям

Термоусадка увеличивает долговечность

Хуже, чем у других более известных брендов

Лучший выбор

Комплект термоусадочных соединителей Weilder

Прочность

другой ствол, термоусадочная трубка и устойчивый к повреждениям

Рейтинг редакции

Занявший второе место

Прочность

Термоусадка увеличивает долговечность

Рейтинг редакции

Прочность

Хуже, чем у других более известных брендов

Рейтинг редакции

Последнее обновление 2020-03-20 в 06:35 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Наши обзоры соединителей проводов

1.Комплект термоусадочных соединителей Weilder

Этот комплект соединителей проводов является одним из лучших комплектов по соотношению цены и качества, предлагаемых на сегодняшний день брендом Weilder, предлагая выбор из 9 различных типов соединителей, которые бывают самых разных размеров и цветов.

Характеристики:

• Кол-во штук: 270 штук

• Типы: вилки, кольца, крючки, быстроразъемные соединения, стыковые соединители
• Долговечность: медная усадка, термоусадка и устойчивый к повреждениям

• Простота применения:

Этот полный набор соединителей проводов сертифицирован в соответствии с электрическими стандартами, включая стандарты ROHS, ISO 9001: 2008, SGS и CE.

Это обеспечивает их прочность и долговечность для повседневного использования. В набор входит широкий выбор вилок, колец, крючков, быстроразъемных соединений и стыковых соединителей.

Что нравится в наборе термоусадочных соединителей Weilder

Хотя цена аналогична другим наборам, которые мы перечислили, этот набор поставляется с огромным выбором деталей из 270 деталей с большим разнообразием крючки, кольца и прочее.

Конструкция медного цилиндра обеспечивает такие преимущества, как уменьшение колебаний напряжения и увеличение тока.

Что не нравится в Комплект термоусадочных соединителей Weilder

Хотя существует множество различных типов соединений, их всего три цвета — желтый, синий и красный. Это может немного запутать.

Кроме того, вам понадобится высококачественный обжимной пресс, чтобы упростить процесс обжима, поскольку низкокачественные устройства могут нагреваться недостаточно быстро или недостаточно.

ПРОФИ

• Большое количество единиц
• Конструкция медного ствола дает ряд преимуществ

МИНУС

• Меньше цветов, чем есть деталей
• Требуется

гильза высокого качества

2. Wirefy Heat Shrink

Wirefy — один из лидеров бренда в создании высококачественных соединителей для проводов со встроенными функциями, повышающими прочность и долговечность. Они также водонепроницаемы и устойчивы к коррозии.

Характеристики:

• Кол-во штук: 180 штук
• Типы: 3 размера разъемов

• Долговечность: термоусадка увеличивает долговечность

• Ease Прозрачный дизайн упрощает задачу


Ствол изготовлен из цельного куска бесшовной меди, что устраняет проблему открытия ствола.Полупрозрачная термоусадочная трубка также обеспечивает высокую прочность на разрыв, обеспечивая устойчивость к растяжению или механическим повреждениям.

Что нравится в Wirefy Heat Shrink

Конструкция этих разъемов делает их полупрозрачными, что действительно полезно при обжиме проводов, поскольку вы можете видеть успех соединения внутри. Функция термоусадки также обеспечивает более надежное соединение между двумя или более проводами.

Что не нравится в Wirefy Heat Shrink

Поскольку это, как правило, более дорогой бренд, вы заплатите немного больше, чем некоторые другие продукты, перечисленные здесь, но при этом получите меньше единиц.Однако вы получаете дополнительные функции, такие как термоусадка. К сожалению, для усадки обертки также требуется много тепла, поэтому вам понадобится хороший обжимной пресс.

ПРОФИ

• Прозрачный для удобного просмотра внутри
• Термоусадка создает более безопасные соединения

МИНУСЫ

• Более дорогой бренд
• Для усадки пленки требуется много тепла

3. Glarks 540 штук

Эти разъемы не самые лучшие, но и не ужасные. Однако за небольшую цену вы получаете множество устройств, что делает их идеальными для электрика или энтузиаста-любителя, который использует такие детали на полурегулярной основе.

Характеристики:

• Кол-во штук: 540 штук
• Типы: 12 типов

• Долговечность: Хуже, чем у других известных брендов

• : Легко наносится


Ассортимент проводов в этом наборе включает разъемы 22-16 (красный), 16-24 (синий) и 12-10 (желтый), а также выбор качественных материалов из меди и ПВХ, используемых в изготовление.Все детали также соответствуют стандартам электрического соответствия UL и ROHS.

Что нравится в Glarks 540 штук

Учитывая, что набор включает 540 штук и 12 различных типов разъемов, у вас не будет недостатка в каких-либо конкретных деталях. Это делает комплект идеальным для тех, кто выполняет электрические работы на полурегулярной основе, так как разъемы прослужат очень долго.

Что не нравится в Glarks 540 штук

Показательно то, что вы получаете такое большое количество устройств по такой небольшой цене.Как и следовало ожидать, качество не такое хорошее, как у ведущих брендов. Более того, поскольку эти детали производятся за рубежом, доставка может занять некоторое время.

ПРОФИ

• Огромное количество запчастей
• Большое количество отсеков хорошо разделяет детали

МИНУСЫ

• Качество хуже, чем у ведущих брендов

Доставка товара долгий срок

4. Eventronic 200 шт.

Набор соединителей для проводов Eventronic, состоящий из 200 шт., Поставляется с большим количеством деталей, хотя то, что он компенсирует изобилием, ему не хватает разнообразия; в этом наборе всего 3 вида.

Характеристики:

• Кол-во штук: 200 штук
• Типы: 3 типа
• Долговечность: Достаточно долговечная
• Простота применения: легко создать прочное уплотнение

Разъемы в этом наборе имеют цветовую кодировку (синий, желтый и красный) и являются изолированными и водонепроницаемыми изделиями морского класса, обеспечивающими надежную защиту электронной проводки.Полупрозрачная термоусадочная трубка обеспечивает высокую прочность на разрыв и сопротивление растяжению.

Что нравится в Eventronic 200 Pieces

Хотя это может показаться небольшим преимуществом, футляр, в котором эти разъемы хранятся, образует плотное уплотнение, которое удерживает их в порядке. Многие продукты поставляются в хлипких ящиках, что приводит к хаотичному беспорядку. Трубки с цветовой кодировкой также помогают быстро и легко идентифицировать проводку.

Что не нравится в Eventronic 200 Pieces

Одним из недостатков этого продукта является то, что процесс обжима вызывает разрывы внутри термосварки.Более того, для этого вам понадобится достаточно мощный и качественный обжимной станок; некачественной недорогой модели не хватит.

PROS

• Плотно закрытый корпус поддерживает порядок
• Трубки с цветовой кодировкой обеспечивают легкую идентификацию

МИНУСЫ

• Требуется хороший обжим
• 9027 при нагревании вызывает разрыв

  5. Wirefy 120 штук


  Этот набор разъемов от Wirefy содержит чуть меньше половины устройств, предлагаемых другим набором того же бренда, который мы рассматривали ранее.Примерно с конца 2016 года этот набор имеет те же конструктивные особенности и качественные характеристики, что и вышеупомянутый набор.

  Характеристики:

  • Кол-во штук: 120 штук

  • Типы: вилки, кольца, крючки, быстроразъемные соединения, стыковые соединители
  • Прочность: Повышенная долговечность

  • Простота использования: Легко прикрепляется, хотя корпус хрупкий


  В этом наборе 120 штук, включая вилки, кольца, крючки и ряд других разъемов.Они оснащены медным цилиндром для увеличения тока и уменьшения падения напряжения, а также имеют ленточную изоляцию для проводов и цилиндр обжимного соединителя. Эти разъемы также соответствуют стандартам электрического проектирования.

  Что нравится в Wirefy 120 штук

  Набор проводных соединителей Wirefy, состоящий из 120 элементов, поставляется в привлекательной упаковке с широким набором соединителей, доступных прямо из коробки. Более того, термоусадочная трубка простирается до конца и уплотняется вперед, а не только прилегает к лезвию, но и покрывает область измельчения.

  Что не нравится в Wirefy 120 штук

  Два негатива этого продукта тесно связаны; во-первых, корпус довольно хрупкий, что в некоторых случаях приводит к отсоединению улова. Кроме того, хотя это и является второстепенным моментом, вы получаете только определенное количество каждого разъема, поэтому, если вам нужно больше одного типа, вы можете не использовать многие другие.

  PROS

  • Привлекательная упаковка
  • Термоусадка обеспечивает полное покрытие
  • Разнообразные разъемы

  МИНУСЫ

  • Корпус достаточно хлипкий
  • Может отсоединяться
  • Catch60 t выберите необходимые соединители

  ЗАКЛЮЧИТЕЛЬНЫЙ ВЕРДИКТ

  Для нас очевидным выбором среди всех этих продуктов является комплект термоусадочных соединителей Weilder. Этот набор имеет такую ​​же цену, что и остальные, перечисленные здесь, хотя набор включает в себя колоссальные 270 штук, а также большое разнообразие типов разъемов.

  Как правильно выбрать гайку для проволоки

  Выполняя практически любую электрическую проводку в своем доме, вы, скорее всего, столкнетесь с разъемами, которые используются для различных соединений проводов цепей для осветительных приборов, розеток, переключателей и других устройств. Самый распространенный тип соединителей — это маленькие круглые пластиковые колпачки, часто называемые проволочными гайками , которые накручиваются на оголенные концы проводов для создания плотных соединений.Соединения гайки проводов обратимы — их можно будет открутить в будущем, если вам понадобится заменить какое-либо устройство.

  Разъемы

  — самые лучшие

  Если вы когда-нибудь обнаружите, что провода соединены изолентой, или провода скручены вместе, а затем обернуты изолентой, избавьтесь от ленты и соедините провода с помощью гаек. Никогда не используйте ленту вместо проволочных гаек — она ​​просто недостаточно надежна и уязвима для повреждения. Некоторым нравится использовать проволочные гайки и обматывать их лентой.Это нормально, но вы, вероятно, не найдете ни одного производителя гайки, который посоветовал бы вам это сделать.

  Существуют также разъемы для проводов с защелкой, которые обеспечивают очень надежные соединения и просты в использовании. Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.

  Как они работают

  Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли удобно держать их.У некоторых видов вместо гребней есть маленькие боковые крылья. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая обеспечивает натяжение проводов, чтобы надежно удерживать их. Когда вы затягиваете соединитель, скручивая его, пружина все сильнее затягивается вокруг проводов. Варианты классических проволочных гаек витого типа включают в себя вставные разъемы для проводов (прямые концы проводов вставляются в отверстия), водонепроницаемые разъемы для проводов (обычно заполненные гелем для предотвращения попадания влаги) и разъемы для стыкового сращивания конец).

  Как ими пользоваться

  Всегда следуйте инструкциям производителя, так как методы различаются в зависимости от продукта. Но вот стандартная процедура:

  1. Зачистите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов. Обязательно используйте правильное отверстие в приспособлении для зачистки, чтобы не разрезать металл проволоки.
  2. Удерживайте провода вместе, чтобы их концы были выровнены.
  3. Установите гайку подходящего размера на концы проводов и надавите на провода, поворачивая гайку по часовой стрелке.Поворачивайте гайку настолько сильно, насколько это возможно, и под гайкой не будет оголенного провода. Вы также можете окончательно закрутить гайку с помощью линейных плоскогубцев, если чувствуете, что гайка недостаточно затянута.
  4. Немного потяните за каждый провод, чтобы убедиться, что он надежно удерживается гайкой. Если провод вообще вырывается, снимите гайку и начните заново.

  Некоторым людям, в том числе многим электрикам, нравится скручивать провода линейными плоскогубцами по часовой стрелке на перед тем, как прикрепить соединительный элемент.Они считают, что это обеспечивает более надежное соединение и может помочь удерживать провода вместе в ситуациях, когда вибрация может ослабить гайку. В любом случае лучше всего следовать инструкциям производителя, который часто не включает , а не , включая предварительное скручивание проводов вместе.

  • Наконечник : При соединении сплошного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем для сплошного провода. Многожильный провод имеет тенденцию оборачиваться вокруг сплошного провода, когда вы накручиваете гайку, поэтому дополнительная длина помогает создать надежное соединение.Перед тем, как надеть гайку для проводов, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы сплошного провода.

  Размеры

  Разъемы для проводов бывают разных размеров и цветов. Цвет указывает на размер, количество и тип проводов, которые может вместить гайка. Гайка неправильного размера — это та, которая либо слишком велика, либо слишком мала для размера и количества подключаемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (отсоединенные провода вызывают возгорание).На упаковке всех гаек есть таблица, в которой указано, какой цвет гаек использовать с проводами, которые вы подключаете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя одножильными проводами калибра 16. Следующий размер (возможно, синяя гайка) может подойти для двух одножильных проводов 22-го калибра и максимум трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в диапазоне используемого вами цвета.Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.

  Работа с проводом — learn.sparkfun.com

  Введение

  Когда кто-то упоминает слово «провод», он, скорее всего, имеет в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

  Внутри многожильного провода

  Электропровод — это основа нашего общества. В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию вокруг металлической жилы. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует.Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

  Рекомендуемая литература

  Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

  Многожильный против Solid Core Wire

  Провод может быть двух видов: одножильный или многожильный.

  Твердый сердечник

  Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь. Один очень распространенный тип сплошной проволоки — проволочная обмотка.

  Сплошной провод различных цветов

  Многожильный сердечник

  Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

  Многожильный провод различных цветов и размеров

  Применение одножильных и многожильных проводов

  Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, при создании прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

  Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

  Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

  На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

  Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу соединения из строя.

  Толщина проволоки

  Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и к механическому. В этом уроке будет рассмотрена только электрическая часть. Существуют две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

  Примерный масштаб проволоки разного калибра

  Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода. Как правило, более толстый провод может пропускать больший ток.

  Приблизительная толщина провода в соответствии с таблицей допустимых значений тока

  Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / построек, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

  SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

  Нажмите, чтобы просмотреть больше вариантов проводов!

  Тем не менее, есть возможность использовать проволочную ленту 30 AWG , если вам нужно меньше.

  Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

  Как зачистить провод

  Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

  Без вмятин и царапин. Эти провода были зачищены должным образом

  Инструменты

  Ручной инструмент для зачистки проводов

  Простой ручной инструмент для зачистки проводов — это пара противоположных лезвий, очень похожих на ножницы. Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

  Инструмент для зачистки проводов — 22-30AWG

  В наличии

  ТОЛ-14762

  Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

  1

  Инструмент для зачистки проводов — 20-30AWG

  В наличии

  ТОЛ-15220

  Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

  1

  Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

  Хотя нож также может обнажить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и нанести серьезные травмы.

  Саморегулирующийся инструмент для зачистки проводов

  Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку. Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

  Совет:
  Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

  Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями.
  >

  Инструмент для намотки проволоки

  Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине уже может быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.


  Инструмент для намотки проволоки

  В наличии

  TOL-14915

  Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

  Зачистка провода ручным устройством для зачистки проводов

  Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

  Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

  Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

  Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов. В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы разрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

  Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

  Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение губок с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

  Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

  После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

  Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

  Когда закончите, ваши кабельные провода должны быть полностью зачищены!

  Советы, уловки и подсказки

  Важно, чтобы размер провода соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрежет внешнее кольцо проволоки, уменьшив общий диаметр проволоки и снизив ее прочность. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

  Этот провод не был полностью зачищен, есть зазубрины и недостающие жилы

  Если на проводе случайно образовалась зазубрина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

  Как соединять провода

  Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

  Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

  Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

  Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

  Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

  Убедитесь, что нижняя сторона провода также припаяна.

  Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

  Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

  Тепло от паяльника	Тепло от паяльной станции горячего воздуха

  По завершении термоусадка должна проходить по оголенному проводу.

  Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.

  Вы также можете попробовать зацепить и скрутить провода вместе в сращивании Western Union (также известном как Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.

  Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо. Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

  Western Метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

  Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.

  Как обжать электрический разъем

  Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

  Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа разветвленный соединитель (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть лопаточный штекер (a. к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

  Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

  Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

  Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, подключаемые к штыревым выводам микровыключателя.

  Что такое обжим?

  Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

  Металл деформирован, чтобы зажать провод и удерживать его на месте

  Инструмент

  Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

  Инструмент для обжима трещотки

  Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

  Обжимной инструмент с храповым механизмом для быстроразъемных соединений

  В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

  Инструмент для обжима обжимных штифтов с трещоткой

  На изображениях ниже показаны провода разного калибра, обжатые на разветвленном разъеме, и обжимной штырь для поляризованного разъема.

  Вилочные соединители, обжатые для настенного адаптера	Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус

  Ручной обжимной инструмент

  Инструменты для ручного обжима

  позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

  Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

  Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

  Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!


  Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

  Обжим быстроразъемного соединителя

  Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если вы должны использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

  Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

  Хорошее соотношение длины проволоки к цилиндру

  Затем нужно вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

  Хорошо: проволока немного торчит за ствол

  Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

  Терминал должен располагаться горизонтально цилиндрической стороной вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

  После того, как обжатие будет завершено, провод и соединитель должны оставаться вместе после попытки их разъединить с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже представлена ​​таблица технических характеристик обжимных соединений.

  Совет: Если провод не входит в цилиндр или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.

  Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы.

  Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

  На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

  Обжим обжимного штифта

  Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения. Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

  Обжимной штифт, вырезанный из катушки для поляризованного разъема	Пластиковый корпус для поляризованного разъема

  Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками PTH 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штырем справа.

  Процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

  Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

  Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подходили. Мы будем использовать большую челюсть.

  Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

  Обжимной инструмент с трещоткой, вид сбоку	Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора

  Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет обжать язычки в достаточной степени.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

  Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его изолятор находился заподлицо с матрицей.

  Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

  Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

  Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

  По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

  Общие ошибки

  Ниже приведен список типичных ошибок при обжиме быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

  Разъем неподходящего размера для провода или провод неправильного размера для разъема.

  Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

  Будьте осторожны, чтобы не снять слишком много изоляции.

  Слишком много изоляции снято, слишком много оголенного провода

  Также стоит упомянуть, что, хотя это и не обязательно опасно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

  Излишки оголенного провода следует обрезать

  Внимание! Помните, что для проволочной обертки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

  Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

  Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

  Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез вдоль стороны цилиндра.

  Вставьте провод в штифт заголовка (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыри с вилкой.

  Примечание: Штифты штабелируемого охватывающего жатки могут перекручиваться с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть проволокой штырьки штекерного разъема.

  Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

  Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

  Если вам требуется больше соединений на одном и том же контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

  Удаление витых проводов

  Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

  Освободив проволочную обертку, оттяните провод от штифта.

  Управление проводкой

  Скручивание проволоки в оплетку

  Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает отрывание проводов от движущихся частей
  • усиливает связь

  Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

  Скрутите вторую пару проводов против часовой стрелки.

  Скрутите пары проводов по часовой стрелке.

  После завершения, провода в вашем проекте станут управляемыми и более простыми в обращении. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

  Рукава и канатные дороги

  Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

  Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

  Маркировочный комплекс Электромонтаж

  Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

  Маркированные провода от micro: arcade kit

  Советы: Дополнительные идеи можно найти по ссылкам ниже.Клеммы для электрических проводов

  | Разъемы для оптовых продаж

  Maney Wire & Cable предлагает широкий выбор медных наконечников и медных проушин для электрических применений и других целей. Все медные проушины и люверсы, которые мы продаем, произведены в США. Мы также продаем термоусадочные устройства с двойными стенками, чтобы помочь вам создать надежные и долговечные электрические соединения, а также инструменты для обжима для быстрой и простой установки.

  Дополнительную информацию и технические характеристики см. В отдельных списках продуктов.

  Запросите ценовое предложение на необходимые вам клеммы и разъемы или свяжитесь с Maney Wire & Cable прямо сейчас.

  Maney Wire & Cable предлагает высококачественные высокопроизводительные соединители для стыкового сращивания различных размеров и стилей. Наш инвентарь включает изолированные и неизолированные стыковые соединители для всех электрических применений.

  У нас есть огромный выбор стандартных и специальных кольцевых соединителей. Мы предлагаем неизолированные, с нейлоновой и виниловой изоляцией кольца, а также высокотемпературные петлевые соединители и многое другое.

  Наш ассортимент лопаточных соединителей включает стандартные, фиксирующие, фланцевые и узкие блоки. У нас есть вилки разных размеров, чтобы удовлетворить ваши потребности в проводке.

  Мы предлагаем быстроразъемные нажимные клеммы в сотнях стилей и размеров, а также переходники для быстрой и легкой установки в любых электрических системах.

  Maney Wire & Cable имеет как изолированные, так и неизолированные пулевые наконечники различных размеров и стилей. Мы также предлагаем переходники с пулевыми выводами.У нас есть необходимые вам патроны!

  Пожалуй, самые простые из всех клемм для проводов, гайки для проводов используются в бесчисленных приложениях. Мы предлагаем стандартные проволочные гайки, гайки с крыльчаткой и гайки для подземной проволоки.

  У нас в наличии прозрачные обжимные колпачки с нейлоновой изоляцией различных размеров AWG. Обжимные колпачки, также известные как коннекторы с закрытым концом, представляют собой быстрое и легкое решение для зажимов проводов.

  Мы предлагаем различные специальные клеммы и соединители для проводов, в том числе тройники, X-образные соединители, Y-образные соединители, клеммы Skotch / Loks и Quick Splice.

  В нашем ассортименте есть различные варианты розеток и вилок для прицепов. Все розетки и вилки для прицепов соответствуют требованиям ATA и SAE J560b.

  В нашем ассортименте корпусов разъемов и уплотнений штырей, розеток и кабелей мы предлагаем комплексные решения для защиты от погодных условий для ваших наружных электрических нужд.

  Свяжитесь с нами для получения информации о клеммах, разъемах и многом другом для электрических проводов

  Maney Wire & Cable — ваш источник №1 для электрических соединителей, клемм, установочных инструментов и многого другого.

пошаговая инструкция, чертежи, преимущества и недостатки

Особенности печи-ракеты

Реактивная печь с лежанкой — наиболее производительный вариант для дома

Несмотря на столь бешеную популярность в мире, в странах СНГ реактивная печь длительного горения известна лишь единицам. И это довольно странно, ведь в некоторых регионах нашей страны холода длятся более, чем полгода.

Ракетная или реактивная печь, вопреки своему названию, не подразумевает ничего сверхъестественного в своей конструкции. Никаких турбин здесь вы не найдете. Но все же есть в такой конструкции нечто сходное с космическим транспортом — и это поток пламени, отличающийся высокой интенсивностью, а также характерное гудение, возникающее в процессе работы.

Реактивные печи отопления устроены предельно просто, но несмотря на это в них используются передовые методики сжигания топлива. Рассмотрим, что же делает данную конструкцию столь эффективной:

• По печным каналам происходит движение газообразных продуктов исключительно за счет естественной тяги. По этой причине принудительная эжекция здесь не требуется.
• Процесс пиролиза, возникающий вследствие сухой перегонки твердого топлива.

Чертежи реактивных печей в самом простом варианте

Важно! Самая простая конструкция «ракеты» представляет собой трубу большого диаметра с характерным изгибом. При этом один ее участок является короче другого. Он устанавливается горизонтально и предназначается для закладки дров.

Рассмотрим процесс работы печи более подробно:

• В топку производится закладка дров, которые затем поджигаются.
• Далее прибор начинает работать в режиме традиционной буржуйки, который продолжается до тех пор, пока не прогреется более длинная вертикальная часть печки, представляющая собой дымовую трубу.
• Металл разогревается докрасна, вследствие чего происходит воспламенение горючих веществ, скопившихся в дымоходе, в верхней точке которого появляется зона разрежения.
• Тяга усиливается, обеспечивая усиление воздушного потока к дровам. Благодаря этому эффективность процесса горения существенно повышается.

Чертежи походной печи Робинзон

Совет! Чтобы реактивная тяга в печи стала еще сильнее, конструкцию следует оборудовать топочной дверцей. Работает это следующим образом: когда сечение воздушного канала уменьшается, то происходит прекращение подачи кислорода в топку. Таким образом, традиционный процесс горения перерастает в пиролиз, при котором древесина начинает тлеть и разлагаться. При этом процесс прогорания топлива замедляется, а потому тепло выделяется дольше.

• Чтобы обеспечить полное сгорание топлива в результате пиролиза, в печи необходимо предусмотреть специальную зону, которая предназначается для дожигания газов. Более конкретно об этом будет сказано ниже, но здесь следует заметить, что наряду с теплоизоляцией дымохода такое усовершенствование классической «ракеты» позволяет ей успешно конкурировать с современными установками длительного горения.

Важно! Самая простая печь-ракета своими руками обычно используется для разогрева или приготовления пищи. Для этого необходимо лишь установить специальную площадку на вертикальном участке печи.

Плюсы и минусы подобных отопительных агрегатов

Печь ракетного типа с лежанкой: тепло и уют в вашем доме

Несмотря на всю простоту своего устройства, печь реактивного горения имеет целый ряд преимуществ:

• Очень высокий КПД, который сопоставим с лучшими агрегатами, работающими на твердом топливе.
• Конструкция может разогреваться до 1000 градусов по Цельсию.
• Высокие показатели экономичности. В среднем печь-ракета из баллона расходует в три-четыре раза меньше дров в сравнении с обыкновенной буржуйкой.
• «Всеядность». Можно использовать для работы печи любые виды твердого топлива (шишки, хвою, стружку, а также различные растительные отходы).
• Для обеспечения бесперебойного отопительного процесса возможна дозагрузка топлива при работе устройства.
• Печь-ракета надежна и проста в устройстве.
• Экологичность. Ввиду полного прогорания топлива, дым, исходящий из ракетной конструкции, состоит из углекислого газа и водяного пара.
• Полное сгорание топлива. При работе данного агрегата, температура достигает таких пределов, что происходит возгорание сажи.

Схематическое изображение движения воздушного потока по печной системе

• Большое разнообразие конструкций. Наряду со стационарной печью существует переносная или походная. Также ракетная печка может с успехом использоваться для дома или бани.

К недостаткам таких агрегатов относятся:

• При эксплуатации возникает риск того, что в помещение проникнет угарный газ.
• Такие конструкции не подходят для использования в больших домах, поскольку их мощности будет недостаточно для комплексного обогрева.
• При установке теплообменника водяного типа происходит спад тепловой мощности, что в результате нарушает нормальный рабочий режим.
• Непривлекательный внешний вид. Однако многие любители этно-стиля поспорят с данным утверждением, ведь для них такая печная конструкция является просто находкой.

Виды отопительных приборов данного типа

Конструкция мобильной ракетной печи

Существует несколько вариантов подобного оборудования:

• Мобильная. Такие конструкции могут легко переноситься с места на место и изготавливаются из ведер, жестяных банок, металлических труб и т. д.
• Варианты, изготовленные из газовых баллонов.
• Стационарная печь, выложенная из кирпича (шамотного).
• Отопительные конструкции, оборудованные лежанкой.

Важно! Самыми сложными в изготовлении являются кирпичные агрегаты, поскольку они требуют определенных навыков каменщика. Однако при наличии детальных порядовок и элементарной прилежности, с работой сможет справиться даже начинающий специалист.

Теперь рассмотрим поподробнее, что же представляет собой каждый из вышеописанных вариантов.

Переносные ракетные печи

Такие конструкции являются наиболее простыми по устройству. Они представляют собой трубы, которые могут быть или согнутыми, или сваренными из отдельных отрезков. В данной конструкции может быть лишь одно усовершенствование; оно касается монтажа специальной перегородки, посредством которой обустраивается зольник. В ней предусматривается специальная прорезь, посредством которой происходит воздушный подсос.

Очень часто в нижней части загрузочной камеры устанавливается колосник, посредством которого осуществляется подача воздуха прямо в зону горения. В проем, предназначенный для закладки дров, устанавливается специальная дверца, необходимая для регулировки подачи воздуха.

Совет! Поскольку мобильная печка предназначена в основном для приготовления пищи, то в верхнем срезе дымоходной трубы желательно предусмотреть подставку для установки посуды.

Конструкция, изготовленная из газового баллона

Ракетная конструкция, изготовленная из баллона

Это следующий этап в эволюции отопительных приборов реактивного типа. Благодаря усложненной конструкции, такая печь обладает большими показателями экономичности и тепловой мощности. При этом изготовить такую печь можно из подручных средств. Понадобится баллон из-под газа, несколько обрезков стальных труб с толстыми стенками, а также лист металла, имеющий 5 мм в толщину.

Совет! Вместо баллона для корпуса может использоваться бачок из-под ГСМ или отрезок трубы, диаметр которой превышает 30 см. Обязательным требованием является наличие толстых стенок конструкции.

Особенности работы печи из баллона заключаются в следующем:

• Дрова загружаются в топливник, воспламеняясь посредством сильного притока воздуха, поступающего через загрузочное окно.
• Горючие газы дожигаются непосредственно в трубе, размещенной внутри баллона. Это происходит благодаря подаче вторичного воздуха.
• Для усиления данного эффекта внутренняя камера должна быть утеплена, что позволяет поднимать внутреннюю температуру более, чем на 1000 градусов по Цельсию.
• Двигаясь по системе, раскаленный газ доходит до колпака, попадая во внешнюю камеру, являющуюся теплообменником.

Схема работы печной конструкции из баллона

• После того, как продукты сгорания остывают, производится их выведение посредством дымохода, установленного в нижней части конструкции с обратной ее стороны.

Важно! Для создания оптимального уровня тяги необходимо расположить верх дымоходной трубы на 4 метра выше загрузочного окна.

Устройство комбинированной конструкции

Комбинированная печка представляет собой агрегат, изготовленный из металлической бочки и кирпича. При этом шамотный кирпич используется не как облицовочный материал, именно из него выкладываются внутренние камеры и топливник. Таким образом, получается стационарный отопительный аппарат, который изготовлен из материалов высокой теплоемкости, а потому отлично накапливает тепло, осуществляя его отдачу в течение нескольких часов.

Совет! Это оптимальный вариант для обогрева жилых помещений.

Конструкция с лежанкой

Один из недостатков реактивных печей заключается в выведении большей части тепла посредством дымохода. Однако этим грешат практически все конструкции, работающие на твердом топливе. И в данном случае этот минус можно легко исключить посредством существенного увеличения длины дымоходных каналов.

Схема устройства ракетной печи с лежанкой

Речь идет о реактивных печах с лежанкой, которые являются отличным воплощением данной идеи. Такие агрегаты могут быть изготовлены из бутового камня или кирпича, в качестве декора используя пластичную массу, созданную из опилок и глины. Высокая теплоемкость используемых материалов позволяет таким конструкциям удерживать тепло в течение всей ночи, что вкупе с экономичностью делает подобные конструкции прекрасным выбором для помещений жилого типа.

Как сделать печь-ракету самостоятельно

Рассмотрим изготовление печи с лежанкой. Благодаря своим высоким техническим характеристикам она является элитой среди отопительных приборов. Это наиболее сложная по устройству конструкция, но благодаря предоставленным ниже схемам и чертежам, построить ее будет не так уж и тяжело. Среднее время строительства составляет около трех дней.

Пошаговая инструкция предполагает проведение следующих работ:

• Углубляем на 10 см то место, где будет сформирован топливник, выложив его шамотным кирпичом. Далее нужно установить опалубку по контуру будущей конструкции.

Совет! Чтобы сделать фундамент более прочным, можно использовать арматуру или строительную сетку, которая укладывается сверху на кирпичное основание.

• Используя уровень, выкладываем основу для рабочей камеры.
• Далее следует заливка конструкции бетоном. Как только раствор схватится, можно продолжать строительство. В среднем раствор сохнет сутки.

Заливаем фундамент

• Укладываем кирпич сплошным порядком, таким образом формируя основание печи.
• Поднимаем боковые стенки, укладывая несколько рядов кладки.
• Теперь обустраивается нижний канал ракеты, согласно порядовки.
• Укладываем ряд кирпичей поперек, тем самым перекрывая камеру сгорания. Необходимо осуществить выкладку таким образом, чтобы райзер (вертикальный канал) и топочный проем остались открытыми.

Формирование камеры сгорания

• Берем старый корпус бойлера, обрезаем его с двух сторон. В итоге должна получиться большая по диаметру труба.
• В нижней части емкости из-под ГСМ необходимо установить фланец, именно в него будет установлена труба горизонтального теплообменника.
• Для обеспечения герметичности необходимо предусмотреть сплошные сварные швы, что позволит существенно обезопасить конструкцию.

Монтируем нижний патрубок посредством сварки

• Далее в бочку следует врезать выходной патрубок. После этого она очищается от ржавчины, покрывается грунтовкой, поверх которой наносится несколько слоев термостойкой краски.
• К горизонтальному дымоходу следует приварить боковой отвод, который будет выполнять роль зольника. Чтобы обеспечить удобство его прочистки, необходимо оборудовать канал герметичным фланцем.
• Используя огнеупорный кирпич, необходимо осуществить выкладку жаровой трубы. Ее внутренний канал должен иметь размер 18 на 18 см, будучи квадратной формы.

Выкладываем жаровую трубу

Совет! Выкладывая внутренний канал, необходимо строго контролировать вертикальность конструкции, используя для этого строительный уровень или обвес.

• На жаровую трубу надевается кожух. В образовавшиеся промежутки необходимо разместить перлит. При этом нижнюю часть райзера необходимо загерметизировать глиняной смесью, что предотвратит просыпание теплоизолятора на пол.
• Теперь следует изготовить топливный колпак. Для этого берется ранее отрезанная часть водонагревателя, к которой нужно для удобства использования приварить ручку.
• Далее необходимо улучшить внешний вид конструкции путем нанесения на нее саманной замазки. Для этого глиняный раствор смешивается с древесными опилками (до 50%).

Выполнение обмазки печного корпуса

Совет! Опилки в замазке выполняют роль щебня в бетоне. Они используются для того, чтобы такая поверхность не растрескалась в процессе высыхания.

• Сверху перлитовая засыпка также запечатывается посредством обмазки.
• Далее формируем лицо печи. На данном этапе необходимо выложить печной контур. Для этого могут быть использованы кирпичи, камень, саман, мешки с песком и т. д. Внутреннюю часть необходимо заполнить щебнем, а верхней придать необходимую форму посредством обмазывания саманной смесью.
• Кожух, изготовленный из металлической бочки, устанавливаем на подготовленное основание, при этом нижний патрубок емкости должен быть направлен в сторону лежанки. Нижнюю часть покрываем глиной, таким образом герметизируя ее.
• Используя гофротрубу, необходимо подвести канал к топливнику. Именно посредством данного канала топка соединяется с внешней атмосферой.

Формирование канала для подачи воздуха снаружи

Важно! Если канал не установить, то печью будет осуществляться потребление теплого воздуха непосредственно из помещения.

• Далее проводится первая растопка конструкции, целью которой является проверка свободного выведения газов посредством горизонтального дымохода.
• Трубы теплообменника необходимо подсоединить к нижнему патрубку. Его следует установить на основании, выложенном из красного кирпича.
• Монтируем дымоходную трубу. Соединения следует уплотнить, используя огнеупорную обмазку и асбестовый шнур.
• Далее следует придать лежанке необходимую форму тем же способом, что и при вышеописанном изготовлении корпуса. При этом поверхность бочки может быть полностью скрыта саманом. Открытой стоит оставить лишь горизонтальную площадку — она впоследствии используется при разогревании пищи.

Так выглядит готовая печная конструкция с лежанкой

Совет! Проводить испытания конструкции следует только после полного высыхания обмазки самана. Если же запустить печку раньше, можно вызвать тем самым растрескивание декоративного слоя.

Заключение

Печь ракетного типа — это экономичный вариант для обогрева жилья и приготовления пищи. Такая конструкция отличается сравнительной простотой, но при этом имеет высокий КПД и длительность автономной работы.

Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

к содержанию ↑

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

к содержанию ↑

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверцы топочной;
• промежуточный колпак;
• труба для дымохода.

к содержанию ↑

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

• кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
• кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
• болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
• киянки с резиновым наконечником для выравнивания кирпича в кладке;
• крученного шнура — причалки;
• строительного уровня;
• угольника и рулетки;
• лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

к содержанию ↑

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

к содержанию ↑

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

к содержанию ↑

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

к содержанию ↑

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

к содержанию ↑

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

к содержанию ↑

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

к содержанию ↑

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

Ракетная печь длительного горения: принципы работы и изготовление

Ракетная печь использовалась многими народами мира задолго до появления современных домашних и бытовых печей. Она служила, прежде всего, для обогрева жилища и обеспечивала теплое спальное место в доме. Приготовление пищи также играло немаловажную роль. При разработке устройства печи, нужно было придумать систему, которая смогла бы работать с максимально возможным КПД при загрузке древесного топлива низкого качества (в сухом и влажном виде).

В наше время ее используют для обогрева, для приготовления еды, а также в качестве элемента интерьера. Сделать ракетную печь своими руками можно практически из подручных средств. Все зависит от ее назначения и места, где она будет использоваться.

Принцип работы ракетной печи

Видов и конструкций ракетной печи много — от самых простых до многофункциональных. Для эффективной работы необходимо соблюдать некоторые правила эксплуатации печной конструкции. Выделяют 2 основных принципа работы ракетной печи, в независимости от ее конфигурации:

• свободная циркуляция выделенных газов из топлива по сформированным печным каналам, без ручного проведения тяги дымохода;
• догорание пиролизных газов, высвобождающихся от прогорания топлива в условиях недостаточной подачи кислорода.

Конструкция, характеристика и применение

Печь-ракета своим уникальным названием обязана характерному печному гулу, который можно слышать на протяжении всего процесса горения. Он отдаленно похож на звук взлетающей ракеты. Сходство с ракетой еще и в том, что в ней, в процессе горения, создается реактивная тяга. Конусовидную форму печи также можно связать с названием, но это не основная характеристика.

Различают 2 вида печной конструкции (представлены на схемах):

Простейшая печь-ракета

Самая простая конструкция ракетной печи прямого горения представляет собой 2 трубы, соединенные отводом — печь русская ракета.

Нижняя труба разделяется металлической пластиной. Верхняя часть трубы составляет примерно 2/3 от общего пространства, куда непосредственно закладывается основное топливо. Нижняя часть служит примитивным поддувалом, которое обеспечивает воздухообмен в печи.

Закладка топлива в данном случае горизонтальная. При вертикальной закладке печь ракетного типа состоит из двух вертикальных, разных по длине, труб, и третьей горизонтальной, служащей соединительным каналом. Последняя выполняет функцию топки.

Устанавливается простейшая форма реактивной печи обычно на открытом воздухе — с целью приготовления еды и подогрева воды.

Для изготовления стационарной простейшей печи ракеты из кирпича, используется материал, который устанавливается на жаростойкую платформу.

С целью достижения более высокой производительности, в простейшую конструкцию печки были добавлены новые элементы.

На схеме представлена походная реактивная печь. Нижняя труба разделяется специальной перемычкой, на топливный отсек(2) и отсек для отвода воздуха в область горения(3). Верхняя часть печи состоит из трубы-райзера, вокруг которой уложен теплоизолирующий состав(4), поверх закрывающийся внешним металлическим корпусом(1).

Работа печи складывается следующим образом: в топливный отсек закладывается разогревающее печь топливо (солома, бумага), после прогорания которого добавляется основное топливо (щепки, прутья и пр.). В процессе активного горения образуются раскаленные газы, поднимающиеся по райзеру и выходящие наружу. На срезе трубы устанавливается подставка под посуду для варки, с учетом промежутка 7-10 мм. В противном случае, при не сохранении необходимого зазора будет перекрыт выход для тяги кислорода, который, в свою очередь, поднимает раскаленные газы вверх. Процесс горения прекратится.

При соблюдении условия создания воздушной тяги, даже при закрытой топочной дверце процесс горения не прекратится. Здесь частично срабатывает второй принцип работы ракетной печи длительного горения — дожигание пиролизных газов в условиях недостаточной подачи кислорода.

Чтобы этот принцип работал в полной мере, необходимо обеспечение ракетной печи качественной термоизоляцией камеры вторичного горения, ведь для процессов образования и сжигания газов нужно соблюдение температурных требований.

Усовершенствованная конструкция

Такой тип ракетной печи в усовершенствованной комплектации может использоваться в домашних условиях как для приготовления еды, так и для обогрева комнат. Помимо топливного отсека и трубы, в ней присутствует второй корпус, наверху которого установлена варочная поверхность, а дымоход проведен на улицу. Отопить такой печкой можно помещение, площадью до 50 кв.м.

В результате проведенной модернизации, полезные качества и эффективность увеличивается за счет того, что ракетная печь длительного горения приобретает несколько уникальных и важных свойств:

• в отличие от простой конструкции ракетной печи, в усовершенствованной используется второй наружный корпус, термоизолирующий материал вокруг трубы горения, герметично закрытая верхняя часть корпуса, что создает условия для поддержания высокой температуры длительное время;
• автономное отверстие для подачи вторичного воздуха в модернизированной печи выполняет оптимальный поддув, в то время как в простой конструкции для этого используется открытая топка;
• система дымохода спроектирована таким образом, что нагретый газовый поток не устремляется наружу из трубы сразу, а проходит по печным каналам, обеспечивая качественное догорание вторичного топлива, нагрев варочной панели и равномерную теплоотдачу воздуха в помещении через нагретый корпус печи.

В усовершенствованной конструкции используются дополнительные элементы, ориентированные на создание высокой теплоотдачи и многофункциональности ракетной печи. Здесь активно задействованы два принципа работы печи. Вначале происходит предварительное горение твердого топлива, которое при сгорании выделяет пиролизные газы, использующиеся как вторичное топливо.

Принцип работы ракетной печи такой конструкции подробно изображен на схеме слева. В топливный отсек (1) загружается топливо для предварительного горения. В зоне самого активного теплообмена (2), в условиях недостаточной подачи первичного кислорода (А), регулируемого заслонкой (3), происходит выделение пиролизных газов. Они устремляются в конец огневого канала (5), где осуществляется их догорание. Благоприятные условия горения газов создаются благодаря высокой теплоизоляции конструкции и непрерывно поступающему потоку вторичного кислорода (Б).

Затем раскаленный газ поднимается вверх по внутреннему каналу трубы-райзера (7) под крышку корпуса, которую часто оборудуют под варочную поверхность (10), в связи с непрерывным высокотемпературным нагревом. Там скопление газа расходится по каналам, расположенным между райзером и внешним печным корпусом (6). В условиях постоянного нагрева корпуса, его стенки аккумулируют тепло, от чего воздух в помещении нагревается. После этого газовый поток опускается вниз по каналу, а затем выходит наверх, в трубу дымохода (11).

Процесс горения может продолжаться несколько часов. Для максимальной теплоотдачи печи и полного сжигания пиролизных газов, необходимо поддержание стабильно высокой температуры в райзере. Для этого его помещают в трубу чуть большего диаметра, которая называется обечайка (8). Образованное пространство между двумя трубами плотно заполняют жаростойким составом, например, просеянным песком, для обеспечения теплоизоляции в трубе.

Особенности эксплутации ракетной печи

1. Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
2. Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
3. В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
4. Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
5. Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
6. При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
7. Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
8. Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент — нагревательный бак из трубы.

Виды топлива

При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели. Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Как сделать своими руками

Подробно рассмотрим изготовление печи-ракеты своими руками с лежанкой. Ее конструкция более громоздкая, сложнее установка, чем перечисленные выше типы печей, но благодаря пошаговой инструкции и схемам, построить ее самостоятельно не составит особого труда. Главное — соблюдение всех рекомендаций по установке.

Пошаговая инструкция, как сделать ракетную печь:

• Вначале, выполнить углубление на 10 см для установки топливного отсека, выложив его кирпичом из шамотной глины. Затем нужно установить опалубку по линии конструкции. Для более прочного фундамента можно использовать строительную арматуру или сетку, выложив ее на кирпичное основание.
• С помощью уровня выложить основу для камеры горения.
• Затем нужно залить конструкцию бетоном, и в течение суток дать просохнуть. После того, как раствор схватится, можно продолжать возведение печи.

• Выложить основание печи, укладывая кирпич сплошным порядком.
• Сформировать боковые стенки путем укладывания нескольких рядов кладки.
• Выполнить обустройство нижнего канала ракеты, учитывая порядовку.
• Затем нужно уложить ряд поперечных кирпичей так, чтобы труба-райзер и топочный отсек остались открытыми, а камера сгорания — скрытой.

• Нужно взять корпус старого бойлера и обрезать с двух сторон так, чтобы в итоге получилась широкая по диаметру труба.
• В нижнюю часть корпуса из-под ГСМ устанавливается фланец, в который будет установлена труба горизонтального термообменника. Чтобы соблюсти герметичность и безопасность изделия, нужно предусмотреть использование в работе сплошных сварных швов.

• После этого в бочку врезается выходной патрубок. Бочка проходит очистку от ржавчины, покрывается грунтовкой и несколькими слоями термостойкой краски.
• К дымоходу, расположенному горизонтально, нужно приварить боковую отводку для формирования зольника. Для облегчения его прочистки, при эксплуатации печи канал нужно оборудовать герметичным фланцем.
• Далее из огнеупорного кирпича выкладывается жаровая труба, с соблюдением размеров 18×18 см квадратной формы. При выкладке внутреннего канала, важно соблюдение строгой вертикальности для стабильной работы печи. Для этого можно использовать обвес или уровень.

• На жаровую трубу необходимо одеть кожух, а в образовавшееся пространство поместить перлитовые шарики. Нижнюю часть райзера нужно герметично замазать глиняной смесью, чтобы предотвратить просыпания теплоизолята.
• Затем изготавливается топливная крышка — с помощью ранее отрезанной части от бойлера. К крышке, для удобства, можно приварить ручку.
• Смешать глиняный раствор с древесными опилками (не дают потрескаться изделию), до 50% от общего объема. В итоге получается так называемая «саманная смазка», которой нужно обмазать внешний вид получившейся конструкции для маскировки неприглядных деталей и увеличения термоизоляции.

• Далее формируется внешний вид печи. Выкладывается печной контур. Для этого можно использовать разные материалы: камень, кирпич, мешки с песком. Внутренняя часть заполняется щебнем, а верхняя замазывается саманной смесью.
• 200-литровая бочка, служащая внешним печным корпусом, устанавливается на предварительно подготовленное основание. Обязательно, нужно установить бочку так, чтобы нижний патрубок был со стороны лежанки. Далее нижняя часть покрывается глиной для герметизации.
• Затем из гофротрубы нужно сформировать канал для подачи воздуха с улицы, подвести его к топливному отсеку. Без установки такого канала, ракетная печь своими руками при работе будет потреблять теплый воздух из помещения.

• После возведения основной части печной конструкции, проводится тренировочная растопка для проверки свободного выведения газов через горизонтальный дымоход.
• К нижнему патрубку, установленному на основании из кирпича красного типа, подсоединяются трубы теплообменника.
• Далее нужно выполнить монтаж дымоходной трубы своими руками, герметично уплотнив все соединения асбестовым шнуром или огнеупорной обмазкой.
• В конце лежанке нужно придать форму таким же способом, что и ранее — при формировании основного корпуса. Если оставить бочку открытой, без маскировки саманом, то жар при горении будет моментально поступать в помещение. Если же бочку замазать саманом полностью, оставив нетронутым крышку, то тепло будет аккумулироваться в корпусе, что создаст отличные условия для приготовления пищи на варочной поверхности.

Вместо бочки можно использовать газовый баллон (печь-ракета из газового баллона), а вместо бойлера — подогнанные под форму трубы, жестяные ведра. Очень важно при создании ракетной печи своими руками соблюдать точность и пропорциональность в размерах, используя чертежи. Это даст гарантию долгой и эффективной эксплуатации печи длительного горения своими руками.

Преимущества от использования самодельных ракетных печей, в обиходе значительны. Возведение печи не требует больших экономических затрат (на материалы, отопление) и временных (на изготовление печи уходит максимум 3-4 дня).

Высокая производительность и теплоотдача при неприхотливой загрузке топлива идеальна. Оформить печь можно в каких угодно вариантах, тем самым добавив новый элемент интерьера в дом.

Реактивная печь для отопления своими руками

Реактивная печь сегодня значительно набирает популярность. Каждый день всё больше людей узнаёт про особенности данной системы отопления. Такая печь очень энергоэффективна. Её можно сделать своими руками. Будет она из газового баллона, кирпича или других материалов – решать только вам.

Как работает. Материалы для работы

Пиролизные печи тесно соседствуют с конструкциями на реактивной тяге. Такая конструкция имеет колено, угол которого равен 90 градусов. Это главная особенность реактивной печи. Также имеется воздуховод, находящийся с топкой через стенку.

Перед тем, как сделать конструкцию своими руками, нужно понять, как именно она работает. Воздух поступает вместе с кислородом через воздуховод для дальнейшего горения. Тепловая энергия попадает в топку в достаточных количествах. Печку можно топить обычными дровами. Температура горения может превышать +1200 градусов.

Конструкция предназначена для длительного горения. В таком режиме ей не нужно какого-то особого регулирования подачи воздуха.

Чтобы сделать такую печку своими руками, можно воспользоваться простыми подручными материалами. Но всё же рекомендуется найти и применить следующие:

• металлическая бочка – 200 литров;
• барабан для печки с лежанкой;
• профильные трубы самого разного диаметра;
• для обработки снаружи – смесь на основе соломы и глинистого грунта;
• оцинкованный листовой металл.

Как топить данную печь

Все печки длительного горения можно отлично растопить в том случае, если труба теплая. Реактивная печь не является каким-то особым исключением. Когда простой был довольно долгим, обязательно будет необходим предварительный разгон. Чтобы это сделать, можно использовать:

• солому;
• бумагу;
• сухую стружку.

Есть много версий, объясняющих, почему реактивную печку назвали именно так. По одной из них во время работы происходит довольно характерный гул. Когда его тон сильно уменьшается, разгон можно считать завершенным. Следовательно, можно начинать подкидывать основное топливо. Когда горение только начинается, дверцу поддувала необходимо открыть. Её чуть-чуть закрывают, когда гул начинает увеличиваться.

Строим печь длительного горения для гаража своими руками

В первую очередь посмотрим, как изготовить своими руками реактивную печь длительного горения из газового баллона для своего гаража. Этот вариант является самым простым, в особенности если соблюдать чертежи и все необходимые размеры на них. Для примера возьмем газовый баллон на основе пропана, диаметр которого составляет 300 миллиметров. Загрузочным бункером и топливником будет труба из стали размером в 150 миллиметров.

Отрезаем у трубы необходимую длину, у баллона убираем верхнюю часть. Берем чертежи и согласно им свариваем все детали. Не забудьте между всеми вертикальными трубами засыпать теплоизоляционный материал. Для этого вполне подойдет песок.

Такая конструкция весит сравнительно немного и для отопления гаража отлично подходит. Когда вы поставите в гараже на пол всю конструкцию, к ней потребуется приварить ножки. В гараже можно изготовить своими руками реактивную печь из кирпича.

Построить такую конструкцию немного сложнее. Огневые каналы нужно сделать из шамотного кирпича. В качестве колпака подойдет бочка.

Будущая конструкция опускается немного ниже уровеня пола. Для этого нужно своими руками вырыть небольшую яму. Уплотните дно и по опалубке, залейте фундамент из бетона. Его толщина должна составлять 100 миллиметров. Когда фундамент застынет, можно начинать кладку. Основой раствора обычно служит огнеупорная глина. После того, как вы завершите кладку, яму потребуется засыпать и надеть железную бочку, в которой нет дна, на огневой канал. Далее возьмите утеплитель и засыпьте его между кирпичом и бочкой.

Помажьте торец печки аналогичным раствором и сверху наденьте колпак. К его низу приварите дымоходный патрубок.

Помните, что такой агрегат не будет полноценно отапливать дом. Притом не важно, из чего он изготовлен – кирпича, металла или пропанового баллона. Поэтому подобные печи используют, в основном, в саду или гараже. Такое устройство превосходно работает на дровах.

Как сделать печь длительного горения для гаража

В традиционных печках горение дров, каменного угля, торфобрикетов происходит интенсивно, поэтому для длительного отопления постоянно через некоторые интервалы времени необходимо делать новые закладки топлива. Но традициям есть хорошая альтернатива. Для частного «автодома» легко установить печь для гаража своими руками.

Интересно!

Как показала практика, печи в гараж своими руками длительного горения (ДГ) строились активно после ВОВ, когда был дефицит угля, а о торфяных брикетах не могло идти речи. На газогенераторах даже работали автомобили.

Сегодня идет речь о самом востребованном и дешевом твердом топливе — дровах. Тема статьи, как построить печку для гаража своими руками, вложив в проект минимум средств. Для длительного горения необходимо сделать газогенераторную печь. Это когда горящие дрова, другое твердое топливо сжигается при малом поступлении кислорода. Такие печи длительного горения для гаража своими руками при одной закладке дают тепло на протяжении десяти часов кряду. Это выгодно. Печь для гаража своими руками работает по особому принципу.

• топливо не горит, а все время тлеет при высокой температуре;
• твердое топливо начинает тлеть не традиционно снизу, а сверху;
• сделанная печь ДГ в гараже своими руками безопасная.

Необходимые материалы

Устройство печи длительного горения

Поскольку сжигание топлива в газогенераторной печи начинается с верхней точки его закладки, печку в гараж своими руками по чертежам легко соорудить. Рациональные чертежи сможет сделать сам владелец, зная какой объем воздуха в помещении.

Прочное железо является одним из лучших материалом. Если сравнивать с «буржуйкой», то ДГ, именно это, только печь для гаража своими руками чертежи выше по высоте.

Для хорошего обогрева помещения необходимо приготовить:

1. Листовой металл толщиной 3 миллиметра.
2. Необходимое количество вспомогательных трубопроводов.

При устройстве ДГ важно обратить внимание на корректное устройство дымохода. Печи для отопления гаража своими руками требуют трубу, установленную под наклоном определенным уклоном. В другом случае тяга будет недостаточной. Оптимальное сечение нужно выбрать в 12 см. Труба гарантирует хорошую вытяжку.

Устройство дымохода

1. Для очистки дымохода от гари.
2. Для безопасности стыкуемое с печкой колено должно иметь толщину метала не меньше 3 см.
3. Но не собирать всю выводящие сгоревшие газы трубу, поскольку дымоотводная конструкция получиться весьма тяжелой.
4. От первого колена монтаж дымоотводящей трубы делают из более легкого металла.
5. Лучше установить дымоотводную трассу составную, чтобы было легче чистить.

Варианты устройства печки

Устройство дымохода

Ведая принципы работы, несложно изготовить печь для гаража своими руками. Для устройства печек для гаража своими руками чертежи можно позаимствовать или разработать самому. Это несложно и зависит от того, какому корпусу будет отдано предпочтение. Исходя из этого печку для отопления гаража своими руками на базе:

• обычной бочки для ГСМ;
• баллона из-под сжиженного газа;
• готового квадратного короба;
• сварить корпус из листового металла печки своими руками в гараж.

Как видим, печь для гаража своими руками изготовить просто, выбирая из множества вариантов. Здесь главное подготовить чертежи. Самодельные печи в гараж должны быть рассчитанными на объем обогреваемого воздуха и отвечать требованиям техники безопасности.

Рекомендуемый вариант!

Как показала практика, для отопительного прибора длительного горения лучше остановиться на обычной бочке для ГСМ. По мнению многих, такие печи своими руками в гараже не требуют никаких дополнительных материальных затрат.

Важно участь, что бочка имеет небольшую толщину металла и стенки ее могут прогореть, если топить чрезмерно и долго каждые сутки.

Но есть и свои плюсы. Такая печь для гаража своими руками подлежит простому ремонту. В случае появления дырок в стенках, можно использовать новую бочку, использовавши всю оставшуюся «оснастку».

Проект Бочка

Самодельные печки для гаража своими руками имеют несложную начинку. В ее структуру входят:

1. Пресс, которые должен перемещаться внутри емкости, толщиной 4 мм.
2. Дымоходная труба сечением 15 см.
3. Надувная труба сечением 10 см, длиной с корпус + 50- 100 мл.
4. Швеллер (четыре отрезка длиной 15 см).
5. Колосник (легко сделать самому).
6. Огнебезопасная емкость для утилизации золы.

Монтажные работы

Печь ДГ — Бочка

Изготовление печки своими руками в гараж реализуется по следующему алгоритму:

• срезают крышку с бочки из-под ГСМ, выравнивают края болгаркой, которые подгибают так, чтобы при постановке на бочку он плотно входил;
• в крышке вырезают отверстие для поступления воздуховода;
• высота трубы для приема воздуха равна 20 см;

Внизу приваривают уголки или швеллеры, на которые производится монтаж колосников. Все остальные операции подобны на действия, совершаемые при установке буржуйки. Далее печь для гаража своими руками требует установки дымоотвода. Это обычная дверка, выдвижной зольник и т д.

Следует помнить!

От правильности установки дымоотвода будет зависеть не только степень отопления, но запах дыма в гараже. Печки длительного горения и об этом не следует забывать. Необходимо сделать обогрев безопасным для человека. Угарный газ особенно опасен. Он должен стопроцентно утилизироваться.

Установка в рабочее положение дымоотвода требует наличие шибера. По опыту это лучше сделать на первом колене. Так удобнее регулировать тягу. Таким образом, устанавливают печки для обогрева небольшого гаража своими руками.

Для ее стабилизации необходимо сделать функциональный фиксатор. Короче говоря, когда интегрируют печку в гараж своими руками, то это несложно придумать

Дымоход

Самому создать чертежи и установить печку своими руками в гараже сможет любой владелец автомобиля. Доказано, чем меньше длина дымохода, тем хуже тяга. Для печи длительного горения установка в рабочее положение колен дымоотвода подпирается уголками или швеллерами. В месте максимального прогиба устанавливают шаровой краник для слива конденсата.

Пресс

В нем готовят дыру, учитывая диаметр трубы поступления атмосферного воздуха.

Необходимо знать!

Эффективность тления дров еще зависит от пространственного нахождения продуктов горения. Эксплуатируемая печь для гаража своими руками чертежам должна соответствовать стопроцентно.

Печь для гаража своими руками необходимо тщательно отгородить от быстро возгораемых материалов. Не рекомендует их крепить к стенам, даже это голый кирпич или блоки. Обычно гаражные помещения внутри отделаны ДВП, ДСП, фанерой, другими быстро возгораемыми материалами. Соприкосновение с горячими трубами может вызвать пожар. Поэтому печь для гаража своими руками требует предельной внимательности.

Пресс по мере сгорания дров опускается вниз. Для того, чтобы его не перекосило во время длительного горения дров приваривают по периметру блина куски необходимой длины уголка или швеллера. Это обеспечит нормальную работу печки длительного горения.

Главная опора для печи

Схема печи длительного горения

Если деревянные полы, то фундаменты под печь в гараж нужно возводить. В процессе отопления помещения все металлическое будет накаляться, а дерево прекрасно горит. В этом случае подойдет фундамент из бетона. Необходимо соорудить небольшую бетонную площадку с приямком, чтобы при выемке зольника искра не попала на дерево. Поскольку печь легкая, то для длительного горения не стоит делать массивный фундамент. Твердотопливные печки в гаражи своими руками получаются компактными, экологически чистыми и завидной мощности. Ее выдержит любой фундамент. Для кратковременного обогрева гаража подойдет любой.

Пользуясь печами и обогревателями для гаража, следует не забывать о правилах пожарной охраны.

Печь на реактивной тяге

Печь на реактивной тяге

В России вид обогрева редкий. А зря. В Европе используют в полной мере. Печи ракета для гаража своими руками вполне можно построить. В ней для отопления используют и газы, которые в обычных печах утилизируют. Печь ракета несколько иного строения. Их несколько видов:

1. Мобильные конструкции, изготавливаемые из банок, ведер и т.д.
2. Конструкции из кирпича и железных бочек.
3. Тотально кирпичные.

Для портативных вариантов не требуются фундаменты под печки в гараже.

Достоинства печей:

• в печи ракета большой коэффициент полезного действия;
• высокая экологичность;
• нет сажевого образования;
• высокая температура в пределах +1200 С°;
• малое потребление топлива: печь ракета требует в четыре раза меньше чем традиционные;
• для портативных печей не требуется фундамент;
• для отопления подходит сухая трава, шишки, ветки сырые и т. д.

Ракетная печь: варочная и отопительная

1. Конструкция ракетной печи
2. Виды ракетной печи
3. Достоинства и недостатки реактивных печей
4. Варочная ракетная печь своими руками (видео)
5. Ракетные печи (фотогалерея)

Ракетная печь – отопительный прибор высокой эффективности с вертикальной топочной камерой небольшого диаметра. Конструкция печи довольно проста и сделать ее самостоятельно по силам даже простому пользователю, знакомому со сваркой, а не только профессиональному печнику.

Топливо ракетной печи сжигается практически полностью, благодаря конструктивным особенностям, позволяющим прибору работать в режиме длительного горения.

Чаще всего ракетную печь используют для приготовления пищи, но также очень популярны отопительные варианты, с подогревом пола или с организацией теплого лежака. Это объясняется высокой экономичностью печи, ее эффективностью и возможностью использования самого примитивного топлива: сухих веток, травы и шишек. При этом сгорают не только древесные отходы, но и сажа, так как в рабочем режиме прибора достигается высокая температура нагрева.

Конструкция ракетной печи

Самая простая ракетная печь – это труба, согнутая под углом в девяносто градусов, размещенная в открытом металлическом цилиндре . Топкой служит более короткая горизонтальная часть прибора, а дымоходом – вертикальная. Обычно такая конструкция характерна для варочных печей, с поверхностью нагрева, размещенной на конце вертикального участка трубы. При горении топлива пламя вырывается из дымохода, подобно огню из сопла ракеты, поэтому печи такой конструкции и получили название «ракетных».

Для отопления используют ракетную печь более сложной конструкции, например, с загрузочной камерой, приваренной под углом в сорок пять градусов к корпусу, и колпаком, блокирующим выход дымовых газов через вертикальный отрезок трубы, изолированный жаропрочным утеплителем.

В нижней части ракетной печи организованы каналы для первичного и вторичного воздуха, один из которых необходим для поддержания режима первичного сгорания топлива, а второй – для розжига пиролизных газов, которые скапливаются в конце горизонтального участка трубы. В рабочем режиме печи раскаленная газовая смесь устремляется вверх, по пути отдавая тепловую энергию стенкам корпуса, и , остывая, идет вниз, но не по трубе, а между стенками корпуса и дымохода и далее – в горизонтальные дымоотводные трубы, так как спуск в обратном направлении блокирует раскаленный поток газа, поднимающегося вверх. Так как остывающий низходящий поток газа имеет высокую температуру, целесоотразно использовать его для отопления помещения, устанавливая по его периметру трубу, либо организуя сеть дымоотводных каналов в полу.

Еще один оригинальный способ забора тепла ракетной печи – установка над дымоотводом лежанки из огнеупорного материала, как это реализрвано в китайской печке канн.

Также существуют модели ракетной печи с водяной рубашкой, позволяющие не только отапливать помещение, но и обеспечивать потребителя горячей технической водой.

Виды ракетной печи

Сегодня существует следующие разновидности реактивных печей:

• Туристские или походные варочные печи из металлических банок.
• Металлические ракетные печи с наружным топливным бункером и горизонтальным дымоходом.
• Печи ракеты с водной рубашкой.
• Реактивные печи из термобетона (печь-ракета Широкова-Храмцова).
• Кирпичная печь ракета.

Достоинства и недостатки реактивных печей

К плюсам печей ракет можно отнести:

• Простоту конструкции.
• Низкую стоимость материалов.
• Достаточную тепловую эффективность.
• Саморгулирование процесса горения.

К отрицательным свойствам реактивных печей относятся

• Переменность КПД
• Невозможность использования в качестве каменки – из-за того, что печь дает слишком мало тепла в инфракрасном диапазоне
• Требование сухого топлива
• Контроль процесса горения

Варочная ракетная печь своими руками (видео)

Ракетные печи (фотогалерея)

чертежи, фото и видео инструкция

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000⁰С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

•
  высокий коэффициент полезного действия – 85%;
•
  очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
•
  отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
•
  возможность использовать любое твердое топливо;
•
  минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции.  Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Ракетные печи (фотогалерея)

чертежи, фото и видео инструкция

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000⁰С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

•
  высокий коэффициент полезного действия – 85%;
•
  очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
•
  отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
•
  возможность использовать любое твердое топливо;
•
  минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции.  Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

•
  высота барабана составляет 2 его диаметра;
•
  высота глиняной обмазки – 2/3 высоты;
•
  толщина обмазки – 1/3  диаметра;
•
  площадь сечения трубы – 7% от ее поперченного сечения;
•
  площадь поддувала – 1/2 сечения трубы;
•
  жаровая труба по горизонтали и вертикали должна быть одинаковой;
•
  объем зольника – 4-6% от высоты барабана;
•
  площадь сечения внешнего дымохода —  двойное поперченное сечение трубы.
•
  толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
•
  толщина обмазки лежанки – 1/4 диаметра барабана;
•
  высота внешней трубы – 4000 мм;
•
  длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

1.
   Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
2.
   Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

•
  2 ведра;
•
  труба из нержавеющей стали;
•
  речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

Основы Rocket Stoves

Эта статья впервые появилась в шестом выпуске журнала Pip Magazine; Журнал австралийской пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из мастерских VEG App-Tech

Большая часть наших домашних потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, и они составляют значительную часть нашего ежемесячного счета. Ракетные печи — это пример соответствующей технологии, которая может удовлетворить все эти потребности, почти ничего не стоить для постройки и всего лишь нескольких палочек для бега.

Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:

1. Они обеспечивают почти полное сгорание древесины, а это значит, что они сверхэффективны и сжигают сверхчисто.
2. они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать это тепло для
3. они могут использовать дрова, которые обычно считаются слишком маленькими, чтобы их можно было назвать дровами
4. они легко изготавливаются из обычных материалов.

Совершенно верно — вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку.Если вы хорошо разбираетесь в мусоре, их строительство может практически ничего не стоить, а когда вы подрезаете фруктовые деревья, вы можете получить топливо, необходимое для приготовления обеда, обогрева дома и принятия приятного горячего душа.

В чем отличие горения ракеты от нормального

Основное различие между обычным камином или дровяной печью и ракетной печью состоит в том, что ракетное сгорание почти завершено. Когда дерево горит, оно выделяет летучие соединения, которые мы узнаем как дым, сажу или креозот.В ракетной печи эти соединения засасываются в изолированный и очень горячий «горящий туннель» блока, где они воспламеняются, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного огня, когда они выдуваются через дымоход.

Это характерное втягивание пламени в горящий туннель и возникающий в результате «рев» — это то, что дало ракетным печам свое название. Это тоже часть их магии. Ракетные печи открыты там, где подается дрова, что позволяет втягивать в установку много кислорода.Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух поднимается вверх по стояку тепла, втягивая за собой много воздуха. Этот входящий воздух поступает в подающую трубку и через горящие дрова, создавая тот же эффект, что и при наведении большого воздуходувки на огонь. Становится очень жарко, дерево красиво горит, и вы слышите рев воздуха, который заряжается через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше. Этот недостаток кислорода препятствует сгоранию, что приводит к холодным ожогам, неполному сгоранию и образованию большого количества дыма и креозота.Когда сгорание завершено, то, что выходит из дымохода, в значительной степени представляет собой только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; но с ракетными печами, иногда, когда нет дыма, все еще есть огонь!

Обеспечив полное сгорание и, следовательно, максимальное тепловыделение, только тогда мы думаем о , используя получаемого тепла. Обычные дровяные печи отводят тепло из камеры сгорания для приготовления пищи, обогрева помещений или с помощью водонагревателей с «мокрой обратной стороной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к дыму.Камера сгорания ракетной печи сильно изолирована, чтобы предотвратить преждевременные потери тепла, и огромное количество тепла вырабатывается за счет эффективного процесса сгорания.

Ракетная печь барабанного типа не только функциональна, но и красива.

ЧТО ДЕЛАТЬ СО ВСЕМ ТЕПЛО

Когда сгорание завершено, мы можем отводить тепло из печи в верхней части нагревательного стояка. И здесь ваше воображение и внутренний изобретатель могут разыграться: все, что вы можете придумать, чтобы сделать с очень горячим воздухом, можно сделать с этого момента.

Вот несколько вещей, которые можно привести в действие с помощью ракетной печи.

• Духовка — либо переделанная обычная печь с ракетой под ней, либо специально построенная бочковая печь из старых бочек емкостью 44 галлона (около 200 литров).
• Варочная панель или барбекю — хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные плиты радиатора, на которые можно ставить кастрюли и сковороды, или просто готовить на потоке горячего воздуха.
• Системы горячего водоснабжения — мы сделали различные системы, от систем, которые нагревают большой вентилируемый резервуар с водой с медным змеевиком, проходящим через него, до термосифонов с теплообменником, нагнетающих горячую воду от солнечных батарей.
• Космические обогреватели — часто можно увидеть с перевернутой бочкой на 44 галлона, являющейся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (обогреватели ракетной массы).

Температуры за пределами графика

Берегитесь! Хорошо построенная ракетная печь может работать настолько хорошо, что это может быть опасно. Ракетная печь Дэна однажды нагрелась до 180 ° C за шесть минут, 230 ° C за семь минут и 325 ° C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя обшивка подающей трубы светилась красным, как и дно внутренней части духовки: термометр показывал 350 ° C, а жареные овощи были изрядно обугленными ( с тех пор он снизил температуру до 200 ° C).

Несмотря на то, что ракетные печи довольно популярны в некоторых частях мира, они являются относительно редким явлением в системах пермакультуры Австралии. Они являются прекрасным примером соответствующей технологии, альтернативной обычным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.

Чтобы прочитать эту статью и больше информации об альтернативных технологиях, загляните в шестой выпуск журнала Pip Magazine.

Духовка с ракетным двигателем: как создать свою собственную сверхэффективную плиту от Тима Баркера и Иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине.

Электронная книга включает в себя инструкции по преобразованию обычной духовки в ракеты — здесь вы найдете соответствующие технологические семинары с VEG.

8 фактов о ракетных нагревателях массы

Совместное использование — это забота!

Когда я впервые услышал о нагревателях ракетной массы, я был настроен скептически. Я читал, что они могут уничтожить примерно 80-90% дров из обычной печи, и подумал: «Ба! Мне это кажется довольно необоснованным.«Так что я надел свои исследовательские штаны и стал очень одержим.

Это гостевое сообщение Кэсси Лангстраат.

Одной из первых статей, на которые я наткнулся, была статья Пола Уитона о нагревателях ракетной массы. Он хорошо разбирается в технологиях таким образом, чтобы каждый мог их понять. Итак, я собираюсь передать часть его информации, а также некоторые другие детали, которые я собрал! Я хочу рассказать вам о нескольких причинах, по которым нагрев ракетной массы так важен.Давайте начнем.

# 1 — Обогреватели ракетной массы сильно отличаются от обычных дровяных печей.

Они больше похожи на суперэффективные и суперкомфортные каменки, за исключением того, что люди строят их за НАМНОГО меньше денег. Вы спросите, как им удается достичь такой сверхэффективности? Что ж, это связано с внутренностями нагревателя массы ракеты. Сначала палочки вертикально кладут в кормушку для древесины. Они стоят прямо. Тогда горит только дно палочек, а огонь горит боком!

Как огонь горит боком? Ну, поскольку нагревательный элемент в стволе настолько безумно горячий, он создает конвективный поток, который втягивает огонь в него боком.Затем тяга термосифона вытягивает дым от костра вверх в стояк и в ствол. Крутой поворот смешивает этот дым с огнем, так что он сжигает дым! Таким образом, остается только крошечный крошечный кусочек CO2! Это почти чистый пар. Этот процесс проиллюстрирован на фотографии выше из статьи Пола Уитона.

№2 — Отопление с помощью нагревателя ракетной массы намного дешевле и чище, чем на природном газе.

Этот меня удивил, потому что природный газ должен гореть очень чисто.Я не знал, что дерево МОЖЕТ гореть так чисто. Может, если разогреть огонь; древесина может полностью сгореть до пара и CO2, как и природный газ, с небольшим количеством минеральной золы.

Но если учесть экологический след от добычи природного газа (например, фракционирования) и его очистки, а также километры труб или резервуаров для доставки, которые должны быть на месте, чтобы вы могли его использовать, то заготовка местного валежника начинает выглядеть привлекательно чистый по сравнению.

Большая часть таких эффективных нагревателей ракетной массы — это их фактическая «массовая» часть.Есть несколько типов массы, с которыми экспериментировали, но наиболее распространенная масса сделана из глыбы. (Початок — это природный строительный материал, сделанный из песка, глины, воды, какого-либо волокнистого или органического материала (соломы) и земли.)

Когда выхлопные газы проходят через массу початков, масса поглощает чрезвычайно большое количество тепла. Затем он медленно высвобождает тепло в течение нескольких дней. Это позволяет нагревателям ракетной массы продолжать нагревать пространство в течение длительного времени после прекращения огня. Это резко снижает количество древесины, необходимой для содержания этих плохих парней. Некоторые люди годами отапливают свой дом, используя только мертвый двор и древесные отходы, что позволяет сэкономить более 150 долларов в месяц на счетах за природный газ.

# 3 — На них очень удобно сидеть, как на грелке для всего тела.

Вы когда-нибудь пригибались к обогревателю в своей ночной рубашке или пижаме, пытаясь согреться достаточно, чтобы одеться? Хороший способ опоздать в школу, не так ли? Перемещение горячего воздуха — неэффективный способ нагреть предметы — воздух не удерживает много тепла, к тому же он вызывает испарение, которое делает вас холоднее.Принудительное воздушное отопление довольно неэффективно, единственная причина, по которой мы это делаем, заключается в том, что им относительно легко управлять с помощью термостатов и вентиляционных отверстий, и он не так опасен, как паровое отопление.

Эти нагреватели ракетной массы более эффективны, как пар, но менее опасны — температура поверхности просто теплая на ощупь. Обычно из них изготавливаются сиденья или кровати с подогревом, поэтому, если вам нужно разогреться, вы просто свернетесь калачиком и засовываете пальцы ног под подушки.

Переутомленные друзья просто тают на скамейке, когда приходят на ужин.

№4 — Подогреватели ракетной массы могут быть сделаны своими руками.

Эти нагреватели ракетной массы определенно могут быть созданы вами и вами в одиночку. Эрни и Эрика провели массу мастер-классов по их созданию. У уважаемых учителей во всем мире тоже есть! Это не означает, что это на 100% просто или надежно. Вам определенно нужно провести исследование и особенно выяснить, какой тип нагревателя ракетной массы лучше всего подходит для вашей ситуации. Однако при исследовании и тщательном планировании вы определенно сможете сделать его самостоятельно и при этом не потратить много денег.

Процесс сборки ракетных нагревателей массы Cob

# 5 — Вы сохраняете в доме гораздо больше тепла с помощью обогревателя с ракетной массой, чем с помощью обычной дровяной печи.

Обычная дровяная печь использует много тепла для вытеснения дыма из дома. С помощью нагревателя ракетной массы тепло поглощается массой и извлекает как можно больше тепла до того, как выхлопные газы покидают дом.

№ 6 — Зимой Монтаны люди комфортно живут в типи, нагретом ракетной массой.

Как я уже сказал, на земле Пола Уитона происходит масса экспериментов. Одна из самых крутых инноваций в области нагревателя ракетной массы — та, что находится внутри типи. Это традиционный обогреватель ракетной массы в виде початков, который нагревает полностью неизолированное холщовое типи. Каждый из людей, которые в нем жили, сообщил о высочайшем комфорте. Это огромно, потому что Монтана зимой опускается до -25 градусов по Фаренгейту. Я действительно побывал на земле Пола в декабре и повалялся в типи, там было совершенно тепло и жарко!

Тепло и уютно в холщовом типи посреди зимы.

№7 — Нагреватели ракетных масс используют старую технологию с новой интерпретацией.

Это соответствует тому, что я говорил ранее о тепле, поглощаемом массой. Он смешивает современную науку со знаниями сотен лет назад. Сжигайте дым и улавливайте тепло от выхлопных газов, уделяя особое внимание использованию более эффективных форм тепла: лучистое и проводящее тепло предпочтительнее конвективного тепла.

В новом изюминке используются современные материалы (бочки, воздуховоды), чтобы сделать процесс строительства дешевле и проще, а также сделать обогреватели более эффективными для получения тепла там, где оно нужно людям: прямо там, где они могут сесть на них и прижать свои холодные пальцы ног. под подушки.

• Конвекция — это передача тепла через движущийся воздух или воду, как работает большинство наших стандартных систем отопления.
• Электропроводность возникает, когда две поверхности соприкасаются друг с другом — например, ваше тело сидит на теплом выхлопе печи.
• Лучистая теплопередача происходит, когда тепло излучается от горячей поверхности и попадает на другую поверхность. Не требует движения воздуха. Примеры включают тепло, исходящее от огня или солнца.

№ 8 — Есть много различных видов нагревателей ракетной массы.

Самая популярная конструкция нагревателя массы ракеты — это 6-дюймовый вариант приложения, но существует также очень много различных конструкций. Вот несколько:

• Вариант обхода кушетки
• Вариант конвекционного стенда Bonny
• Вариант Batchbox
• Стиль Cob
• Стиль Pebble
• Транспортировочные сердечники в деревянном ящике
• Малые формованные транспортируемые сердечники
• Ракетный подогреватель массы, который служит барбекю, плитой и коптильня
• Ракетная печь с сковородкой, духовкой и горячей водой
• Batch Box Вариант с направлением тепла в пол

Как видите, эти обогреватели ракетной массы предоставляют множество возможностей для обогрева вашего дома чистым, эффективным и дешевым способом.Они также дают нам огромную возможность что-то сделать и построить что-то, что может спасти окружающую среду, в которой мы живем!

Но построить нагреватель массы ракеты, не увидев его перед собой, может быть непросто. Вот почему Пол Уитон, Эрни и Эрика Виснер создают новый набор DVD, который показывает все тонкости создания множества различных типов.

DVD-диски будут охватывать нагреватели ракетной массы в стиле гальки, нагреватели ракетной массы в стиле гальки, отправляемые ядра и даже мероприятие для новаторов в области ракетных нагревателей, которое Пол проводил на своей земле.По мере того, как все больше и больше людей узнают, насколько просты, эффективны и экологичны нагреватели ракетных масс, тем быстрее мир начнет двигаться — поцарапайте это — мчась в правильном направлении к спасению этой прекрасной земли, на которой мы живем.

Чтобы быстро взглянуть на нагреватель ракетной массы и «познакомиться» с Полом, Эрни и Эрикой, вы можете посмотреть видео ниже:

Вам также может понравиться:

Кэсси Лангстраат — писательница, выросшая под синим небом Монтаны.Недавно она получила степень бакалавра искусств. на английском языке из Университета Монтаны и отправился на запад, чтобы испытать жизнь Калифорнии. Она очень страстный человек, у которого в душе огонь ко всему, что касается литературы, пермакультуры и феминизма. Когда она не пишет и не роется в саду, ей нравится читать увлекательные философские романы, ловить рыбу в темноте и есть сыры с названиями, которые она не может произнести.

Vapor Fire 100 — Высокоэффективная печь для газификации древесины

Часто задаваемые вопросы

Что мне нужно знать о сертификации EPA Phase 2 от Kuuma Vapor-Fire 100?

Мы рады сообщить, что Lamppa Vapor-Fire 100 сертифицирован EPA.

Мы работали над сертификацией в течение многих лет и вложили в это несколько сотен тысяч долларов.

Что нас отличает, так это то, что мы решили не проводить Фазу 1 EPA NSPS, которая сертифицировала производителя только с 15 мая 2017 года до 15 мая 2020 года. Вместо этого мы решили сразу перейти к стандарту выбросов Фазы 2 2020 года ( намного сложнее!), а это означает, что каждое сертифицированное испытательное сжигание должно приводить к выбросам менее 0,15 фунта твердых частиц на миллион генерируемого тепла.Наш Vapor-Fire 100 оказался на 40% ниже этого более жесткого стандарта.

Но путь к сертификации был нелегким. Это был кошмар с бумажной волокитой и бюрократические джунгли. Прошло с октября 2016 года по октябрь 2017 года, прежде чем мы наконец получили наш сертификат.

В настоящее время наша печь с теплым воздухом из шнуровой древесины модели Vapor-Fire 200 находится в испытательной лаборатории Агентства по охране окружающей среды США и ожидает испытаний на соответствие стандарту Фазы 2.

Lamppa Vapor-Fire 100 в настоящее время имеет 2 рекорда.Это самая чистая печь на шнуре из дерева, которую когда-либо тестировало Агентство по охране окружающей среды, и самая высокая эффективность из когда-либо проверенных. Мы считаем, что дополнительное время, чтобы сделать все правильно, стоило потраченных времени и энергии.

Что мне нужно знать о рейтингах BTU?

Многие люди не понимают, сколько БТЕ требуется для обогрева дома, потому что нефтегазовые печи не работают стабильно час за часом. Если бы они это сделали, вы бы потратили 20 000 долларов в год. отапливать дом. Некоторые люди тратят более 4000 долларов в год.отапливать свои дома. Они циклически включаются и выключаются. Ваши потребности в БТЕ поступают с перерывами. Если ваш дом плохо изолирован или если по какой-то причине вы дадите ему остыть, ваша газовая и газовая печь будет работать стабильно. Как правило, печь рассчитана на 100 000 БТЕ / час. работает от 1/4 до 1/3 часа в самый холодный из MN дней, обеспечивая от 30 до 40 000 БТЕ / час. для поддержания комфортного уровня тепла в вашем доме, то есть 70 градусов по Фаренгейту. Большинство людей чувствуют прохладу в своих домах между включениями и выключениями газовых и газовых печей, поэтому многие люди предпочитают дровяное отопление, потому что оно непрерывное.

Теперь отопление дома с помощью наших печей Kuuma Vapor-Fire действительно особенное, потому что они час за часом доставляют очень равномерное непрерывное тепло. Они не тлеют дрова, а затем сжигают их (две крайности), как другие дровяные печи. Вместо этого его уникальная автоматическая система вытяжки позволяет избежать этих крайностей с помощью непрерывной схемы прожига от передней до задней, которая позволяет пользователю регулировать скорость горения, которая, в свою очередь, изменяет выходную мощность в БТЕ. В мягкую погоду вы используете низкую настройку — 15-25 000 БТЕ / час., в умеренную погоду средняя настройка — 25-45 000 БТЕ / час, а в холодную погоду — высокая настройка 45-60 000 БТЕ / час. Он настраивается, просто поворачивая ручку на компьютере от низкого до высокого и в любом другом месте. Большинство людей никогда не выходят за пределы среднего значения всю зиму.

Имейте в виду, что вся древесина имеет одинаковое количество британских тепловых единиц фунт на фунт. Более тяжелая и плотная древесина (дуб, гикори, клен) имеет больше доступных БТЕ на кусок, чем более легкая менее плотная древесина, такая как тополь и сосна, только потому, что каждая часть весит больше.В каждом фунте 100% сухой древесины содержится примерно 8600 БТЕ / фунт. Скажем, например, вашему дому нужно 100 000 БТЕ / час. для нагрева потребуется 11,6 фунтов / час. из 100% сухой древесины, чтобы нагреть ее. Теперь, если ваша древесина имеет влажность 20%, в каждом фунте древесины содержится только 6880 БТЕ (это 8600 x 0,80). Тогда, если ваша дровяная печь имеет общий КПД только 60%, ваши БТЕ будут только 4 128 БТЕ / фунт (то есть 6 880 x 60). Это привело бы к смехотворному количеству древесины, 24,2 фунта / час, чтобы получить необходимые 100 000 БТЕ / час.Через 24 ч. Период, который означал бы 576 фунтов древесины, необходимых для 100 000 БТЕ / час. после часа В результате, возможно, потребуется более 20 деревянных шнуров для обогрева вашего дома за одну зиму. Разумнее будет сказать, что в большинстве домов в самую холодную погоду используется только 30-40 000 БТЕ / час. и, вероятно, используют 7-10 деревянных шнуров в сезон для обогрева своих домов. С нашими печами Kuuma Vapor-Fire с общим КПД 85% и КПД сгорания 99% большинство людей используют только 3-5 деревянных шнуров для обогрева своего дома / сезона, и это делает нашу печь особенной.В довершение всего у нас также есть чистый ожог менее 1 гр. выбросы / час.

Есть ли в Kuuma Vapor-Fire 100 автоматическая заслонка?

Да, компьютер на 24 В управляет (шаговым) двигателем на 24 В для вашего первичного всасываемого воздуха, используемого при сгорании.

Есть ли у Kuuma Vapor-Fire 100 вторичная камера для сжигания древесных газов?

Да, прямо в верхней части топки и вокруг нее происходит газификация в зоне, облицованной керамикой, с наличием вторичного воздуха.

Автоматическая заслонка управляется дистанционным термостатом?

Нет, регулировка прямо на самом компьютере. Вы просто поворачиваете ручку, чтобы отрегулировать (мягкая погода = более низкая, а холодная = более высокая). Это упрощает работу.

Какой тип нагнетательной системы используется для отвода тепла?

Имеет двухскоростной вентилятор, управляемый дистанционным термостатом. Система нагнетания активируется термостатом кнопки нижнего предела, который регулирует 90-130 градусов по Фаренгейту.для температуры. Как только он активируется, ваш удаленный термостат определит, нужна ли ему высокая скорость (требуется больше тепла) или низкая скорость (поддерживается комнатная температура). Высокая скорость составляет примерно 1500 куб. Футов в минуту, а низкая скорость составляет примерно 500 кубических футов в минуту, в зависимости от системы. обратное давление. Таким образом, настройки компьютера и двухскоростной вентилятор помогают поддерживать желаемый уровень тепла.

Облицована ли топка кирпичом?

Да, это не только кирпичная кладка прямо до потолка, но и керамическая облицовка под кирпичом.Все внутренние детали выполнены из нержавеющей стали и являются заменяемыми (потолок, задняя часть, держатели для кирпича и ремни, передняя часть). Это печь на весь срок службы.

Какой размер капота нужен?

Отверстие для капота имеет размер 2’x2 ’и 2’x2’ для вытяжного воздуха. Высота капота должна составлять примерно 2 фута. Ваш канал вывода тепла должен быть не менее 180-200 квадратных дюймов, чтобы предотвратить чрезмерное противодавление.

Какой размер нужен фильтр?

Требуется два фильтра 14x24x1.

Будет ли печь нагреваться при отключении электроэнергии?

Да, при отключении питания вентилятор и компьютер выключаются. Компьютер закрывается до отверстия для пилотного воздуха, в результате чего огонь постепенно утихает. Вы должны открыть все тепловые каналы, снять воздушные фильтры и затем полагаться на гравитационный поток воздуха. Передний откидной капюшон также можно легко снять, чтобы дополнительное тепло отводилось от воздушной рубашки во время отключения электроэнергии. Подойдет резервный генератор или источник переменного тока на 24 В.

Какая длина деревянных досок лучше всего и какого диаметра они должны быть, прежде чем их следует расколоть?

Лучшая длина 20 ″. Если это небольшие куски (4 дюйма в диаметре или меньше), их можно оставить круглыми или неразрезанными, но если они больше, их нужно разделить, чтобы они лучше высохли (5-8 дюймов в диаметре).

Функции безопасности?

Имеет изолированную воздушную рубашку с зазорами 6 дюймов. Низкие температуры дымовых газов и очень полное сгорание повышают безопасность.Компьютер на 24 В настроен на предотвращение пожара от недожога (вызывающего креозот) или чрезмерного возгорания (вызывающего повреждение топки). У компьютера на 24 вольта есть аварийный сигнал, который срабатывает, если печь когда-либо перегревается (зольник или главная дверь остается приоткрытой). У него есть датчик верхнего предела на капоте, который вызывает активацию высокой скорости вентилятора независимо от вашего дистанционного термостата, а также отключает компьютер, если температура продолжает повышаться до 250 градусов по Фаренгейту.

Дом какого размера он будет обогревать?

Он отапливает примерно 3500 квадратных футов.Если дом правильно утеплен.

Какое значение имеет сжигание дров по сравнению с другими расходами на топливо?

«У меня дом площадью 3200 квадратных футов, и я обычно покупаю 5 веревок из березовой и кленовой древесины в год. Стоимость составляет 75-100 долларов за шнур лесоруба, и я сам режу и расколол его. Тогда мои общие затраты составляют около 500 долларов в год или меньше, и это примерно от 1/4 до 1/3 стоимости использования другого топлива, такого как газ, нефть или электричество. При использовании дерева тепло гораздо более постоянное, поэтому оно мне нравится.Наш резервный источник тепла — электрический плинтус ». говорит владелец производства Lamppa Дэрил Лампа

Какие белые выхлопы вы видите из дымохода?

Выхлоп, который вы видите, когда температура составляет 32 градуса по Фаренгейту или меньше, на самом деле представляет собой водяной пар, конденсирующийся с образованием пара. Два побочных продукта полного сгорания — водяной пар и углекислый газ. Если наружная температура выше 32 градусов по Фаренгейту, при полном сгорании выхлопа не происходит.

Как часто нужно чистить печь?

Раз в год я использую грабли, которые идут в комплекте с печью, чтобы очистить теплообменник.Я пропылесосил крышку для очистки. Наконец, я снимаю трубы сзади и выдуваю их наружу. Я эксплуатирую эту печь 28 лет и никогда не прочищаю дымоход, на самом деле у меня даже нет щетки для дымохода (БЕЗ ДЫМА = БЕЗ КРЕОЗОТА) .

Ракетная печь длительного горения своими руками. Печи ракетные дровяные, их разновидности и сборки

Этот прибор, несмотря на наши смелые космические достижения, пока еще очень мало известен в нашей стране. И наверняка мало кто интересуется, как сделать ракетную печь своими руками, потому что не понимает принцип ее работы.

Это относительно новое слово в области отопления жилых помещений, пришедшее из Германии. Залог небывалой популярности в домашних условиях — простая и дешевая конструкция вкупе с высокой эффективностью и малейшим отсутствием признаков нагара. Учитывая, что самостоятельно изготовить оборудование несложно, мы расскажем, как это сделать, дадим чертежи, рекомендации специалистов, видео и фото.

Принцип действия

Как ни странно, но само название «ракетная печь» не имеет ничего общего ни с космосом, ни с самими ракетами.Единственная аналогия, которая может отдаленно вспомнить, это струя пламени, которая поднимается вверх в мобильных установках.

Особенностью конструкции топки является наличие колпака, в который попадают дымовые газы и где происходит окончательное сжигание шлама. Под капотом температура уже в течение первых 2 часов поднимается до 1000 0 С, в результате чего все горит без осадка, а выхлоп образуется только в виде пара и нагара. В этом случае газы свободно циркулируют по каналам без принудительной тяги, которую обычно создает дымоход.

Такая конструкция позволяет использовать печь не только для обогрева помещения, но и для разогрева пищи или воды (на звонке). Если провести дымоход через определенный участок комнаты, вплоть до лежака, он тоже нагреется.

Среди основных преимуществ ракетных печей можно выделить следующие:

• высокий КПД — 85%;
• очень быстрый обогрев помещения — 50 кв.м. через 45-60 минут;
• отсутствие копоти и, как следствие, нагара — при температуре выше 1000 градусов все бесследно выгорает;
• возможность использования любого твердого топлива;
• минимальный расход — при одинаковой температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Простейшая ракета работает по формуле прямого сгорания — это мобильные конструкции, которые легко собираются в полевых условиях буквально из подручных материалов, а также легко разбираются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о самодельной ракетной топке первых ступеней (см. Видео), то знакомство все же стоит начать с простейшей конструкции … Походная печь представлена ​​в виде гнутого участка трубы, на котором расположена топливная камера. и зольник совмещены.

Для топлива к нижней части приваривается стальная пластина, в нижней части которой прорезано отверстие для забора воздуха.

Для изготовления может быть использована любая прямая цилиндрическая емкость — на чертеже ракетной печи показано, как происходит процесс прямого горения.

Видео 1 Простая конструкция переносной ракетной печи

Ракетная кирпичная печь за 20 минут

Если у вас под рукой 20-30 кирпичей, вы можете сделать простую ракетную печь всего за несколько минут.Кроме того, для кладки не нужны клеи.

Выложите кирпич, как показано на фото, вертикальную камеру сгорания. В этом случае посуду ставят на вытяжку таким образом, чтобы не препятствовать движению выделяемых газов.

Ракетная печь из кирпича своими руками:

Чтобы такая конструкция хорошо работала, нужна теплая труба. Этот термин у печников означает предварительный прогон стружки и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит отопление.А если труба теплая, то при розжиге дров в канале появляется мощная тяга.

Для справки. У рассмотренных выше простейших конструкций из газового баллона или трубы есть существенный недостаток — вертикальная загрузка дров. Каждый раз нужно перемещать дрова в камеру, когда она догорает, и только потом добавлять их. Стационарные ракетные печи на угле или длительного горения уже предусматривают вертикальную кладку, что значительно упрощает эксплуатацию.

Ракетная печь длительного горения

Фото 6 Строительство стационарной ракетной печи

Схема ракетно-струйных печей своими руками

Для того чтобы сделать такой агрегат своими руками, нужно определиться с габаритами и элементами конструкции.

Как работает ракета:

Как видно из чертежа, за основу взят диаметр заглушки (D), закрывающей верх трубы, и ее поперечное сечение (S).

Исходя из этих показателей рассчитаны габариты ракетной печи:

• высота барабана составляет 2 его диаметра;
• Высота глиняного покрытия — 2/3 высоты;
• толщина покрытия — 1/3 диаметра;
• площадь сечения трубы — 7% от ее сечения;
• площадь воздуходувки — 1/2 участка трубы;
• жаровая труба должна быть одинаковой по горизонтали и вертикали;
• объем зольника — 4-6% от высоты барабана;
• площадь сечения наружного дымохода — двойное сечение трубы.

№

• толщина изоляционного слоя (глинобитной подушки) под наружным дымоходом 60 мм;
• толщина покрытия станины 1/4 диаметра барабана;
• высота наружной трубы — 4000 мм;
• Длина дымохода напрямую зависит от диаметра барабана. Если для ее изготовления была взята металлическая емкость диаметром 50-60 см и объемом 200 литров, то длина газовой трубы будет не менее 6 метров. Если диаметр вдвое меньше, то скамейку следует делать до 4 метров.

Если вы делаете стационарную ракетную топку своими руками, обязательно обратите внимание на футеровку верха трубы. Это нужно для утепления мангала от стенок духовки во избежание перегрева стенок. Для футеровки можно использовать шамотный кирпич.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стены, но и сама вагонка.Для защиты от горючих газов можно сделать металлическую обшивку и засыпать речным песком. Для этого можно использовать любой доступный металлический предмет — бочку, ведро, оцинковку.

Песок насыпают в ведро слой за слоем, при этом каждое обильно заливают водой для надлежащего уплотнения. Когда защита будет засыпана песком доверху, оставьте ее на 7-10 дней, чтобы она высохла.

Облицовка мангала выполняется намного быстрее — на глиняный раствор кладут шамотные кирпичи, а пространство между последним и стеной также придется послойно засыпать песком — водой и дать время просохнуть.

Схема прокладки труб

Все дальнейшие работы по установке ракетной печи продолжаются только после высыхания не только футеровки, но и глиняной защиты, которая накладывается поверх верхнего среза.

Прежде чем делать стационарную конструкцию, потренируйтесь на движущейся модели. После первого опыта станет понятно, даже если вы не читали книги по ракетным печам.

Недостатки ТЭН

1. Часто это устройство используется для нагрева пищи или воды — действительно, огромное количество тепла, горячая шляпа, почему бы не воспользоваться этой идеей? Однако подключение водяного контура для обогрева всего дома, а не комнаты, невозможно.Конструкция настолько проста, что любое вмешательство, включая змеевик, нарушит работу.
2. Удивительно, но такой легкий мобильный отопительный прибор совершенно не подходит ни для бани, ни для гаража. Даже при своем высоком КПД походный агрегат не будет нагревать воздух в парилке до необходимого минимума. Не рекомендуется использовать приборы с прямым открытым огнем в гараже или на складе.

В этой статье мы приведем пример походной установки, для которой не нужны ни кладка, ни отделочные материалы.

Необходимые материалы:

• 2 ведра;

Труба из нержавеющей стали

• ;
• песок речной или щебень для футеровки.

Шаг 1. Вырежьте отверстие в боковой стенке одного из ковшей по диаметру трубы на высоте 5 см от дна. Высоты должно хватить, чтобы заполнить ведро щебнем или песком.

Шаг 2. Разделите трубу на 2 части — короткую загрузочную часть и блинное колено-дымоход.

Шаг 2.Вставьте трубу в отверстие в ведре.

Шаг 4. Вырезать, по аналогии с п.1, отверстие в ведре, но прямо в днище. Диаметр отверстия соответствует диаметру трубы. Вставьте трубу.

Шаг 5. Насыпьте в ведро песок или гравий, который будет действовать как аккумулятор тепла для жаровой трубы.

Шаг 6. Делаем ножки или подставку. Для этого подойдет обычная арматура, которую под давлением изгибают и вырезают основу.

Ракетная печь из газового баллона

Это сложная и улучшенная версия, для изготовления которой понадобится уже использованный газовый баллон и труба прямоугольного сечения 4 мм.

Схема остается точно такой же, за исключением того, что горючие газы выводятся сбоку через отверстие, а не сверху, как в случае с путевыми образцами.

Если есть необходимость приготовить или разогреть пищу, у баллона с краном срезается верх, а сверху приваривается плоская пластина.

Видео 2 Ракетная печь своими руками

Практичный обогревательный прибор, не уступающий по своим функциональным возможностям традиционной печи, — это ракетная печь.Его спрос заключается в его высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать такой агрегат в домашних условиях смогут даже начинающие мастера.

Что такое ракетная печь?

Свое название струйная печь получила благодаря особой конструкции корпуса — традиционная форма устройства состоит из пропилов металлических труб, соединенных сварным швом. Внешне он напоминает ракетную установку. Упрощенную модель духовки можно собрать за считанные часы.

Реактивный нагреватель становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при большой подаче воздушной массы в топливную камеру топка начинает создавать мощный гул и вибрацию.

Важно! Гудящий режим ракетной печи характеризуется нерациональным расходом топлива при ее сжигании. Экономичный режим отопления обеспечивает бесшумную работу отопительного агрегата.

Принцип работы

Несмотря на то, что ракетная печь довольно проста, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что устройство не требует дополнительного обдува, а внутренняя тяга создается дымоходной системой.Чем выше дымоход, тем сильнее тяга.
• Дожиг необработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Это обеспечивает быстрое повышение КПД устройства и эффективное использование топливного материала при сгорании.

Сам процесс розжига топки осуществляется следующим образом:

1. В топливный отсек закладываются дрова и производится розжиг.
2. Далее задается штатный режим работы топки, при котором вертикальная часть конструкции — дымоход — полностью обогревается.
3. Достаточный нагрев корпуса печи обеспечивает возгорание летучих веществ в дымоходе и разрежение воздуха в его верхней части.
4. Естественная тяга увеличивается, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса сгорания.
5. Для обеспечения полного сгорания топливного материала конструкция топки должна быть оборудована специальной зоной дожигания пиролизных газов.

Простая версия ракетной печи из профильной трубы, предназначенная для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и кемпингов.

Достоинства и недостатки

Ракетная печь длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и простота сборки … Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов через несколько часов.
• Эффективный теплообмен с использованием различных видов древесного топлива — дров, щепы, веток, коры и стружки.
• Широкий функционал. Устройство можно использовать для обогрева помещений, приготовления пищи и нагрева воды.
• Полное сгорание топлива с возможностью дожигания пиролизных газов. Это повышает эффективность, предотвращая отравление угарным газом.
• Возможность заправки топливом, не прерывая рабочего процесса.
• Нет необходимости создавать принудительную тягу в дымоходной системе. Высокий уровень саморегулирования режимов работы устройства.

Эргономичная печь может быть установлена ​​в любом помещении, а легкие конструкции не требуют дополнительного устройства усиленного фундамента.

Несмотря на значительные преимущества, такой агрегат не лишен недостатков:

• Отсутствие автоматизации печного процесса. Самодельные печи требуют постоянного контроля человека за заправкой топливного материала.
• При сильном нагреве металлической конструкции велика вероятность получить ожоги.
• Устройство не предназначено для отопления больших жилых домов и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, так как избыток влаги может привести к возникновению в дымоходе обратной тяги.
• Неэстетичный вид готового устройства.

Конструкция

Печь ракетная представлена ​​довольно простой конструкцией, которая изготавливается из труб необходимого диаметра.

Топливная камера представляет собой горизонтальный участок трубы, в которую загружается топливо. В некоторых случаях духовку можно загружать вертикально. В данном случае устройство состоит из трех конструктивных элементов — двух вертикальных труб разной высоты, установленных на горизонтальной трубе. Короткий участок трубы — топливный отсек, длинный — дымоход.

Для повышения КПД ракетные топки могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) — для загрузки топлива.
• Форсажная камера (горизонтальная) — для сжигания топлива и накопления тепловой энергии.
• Нагнетательный отсек — для дожигания пиролизных газов, образующихся при сгорании топлива.
• Внешний кожух печи служит для теплоизоляции конструкции.
• Lounger — площадка для отдыха в положении лежа или сидя.
• Дымоход — для отвода продуктов сгорания топлива и создания естественной тяги.
• Варочная панель представляет собой горизонтальную зону для приготовления пищи или нагрева воды.

Изготовление своими руками

Самодельная печь из баллона с отработанным газом — доступный вариант дровяной печи, которая предназначена для эффективного обогрева помещения и экономичного расхода топлива.

Для изготовления печки в домашних условиях потребуется:

• Корпус пустого баллона — 2 шт.
• Металлическая труба для создания вертикального дымохода (диаметр — 12 см).
• Труба профильная для изготовления топки и загрузочной камеры (длина 100 см, сечение — 12 × 12 см).
• Отрубы металлических труб: короткие на 80 см (диаметр — 15 см) и длинные на 150 см (диаметр — 12 см).
• Лист стальной (толщина 3 мм).
• Металлические стержни.
• Термостойкий изоляционный материал (перлит).
• Сварочное оборудование.
• Болгарский.
• Средства индивидуальной защиты — очки и перчатки.

Для правильной сборки духового шкафа рекомендуется подготовить рабочий чертеж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

1. Из профильной трубы вырезают три секции — две по 30 см и одна для лежака 35 см. Из заготовки для лежака болгаркой делается прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания прохода для воздуха.
3. Топливный отсек приварен к трубе горячим способом.
4. Решетка состоит из фурнитуры, дверцы топливной камеры и зольника.
5. Далее создается вторичная камера дожигания пиролизных газов.
6. Внизу цилиндра проделано отверстие под топливный отсек. Снаружи баллон фиксируется коленом под трубу диаметром 12 см для дымохода.
7. Внизу трубы вырезается отверстие для прочистки дымохода.
8. Отрезок трубы диаметром 15 см помещается поверх трубы и приваривается к цилиндру сваркой.
9. Свободное пространство между двумя трубами заполнено утеплителем, края закрыты сварным швом.
10. Во втором цилиндре срезано днище и приварено отверстие для клапана. Он будет использоваться для дожигания пиролизных газов.
11. Оба цилиндра крепятся друг к другу в специальной канавке с помощью двух сварных колец, чтобы обеспечить герметичность готовой конструкции. Паз заделывают асбестовым шнуром.

Важно! Прежде чем приступить к топке самодельной ракетной топки, необходимо тщательно проверить качество стыков и герметичность конструкции.Воздушные массы не должны бесконтрольно проникать в рабочий блок.

Как правильно потопить ракету?

Для получения максимального эффекта нагрева перед основной заправкой топливным материалом ракетную топку необходимо тщательно прогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, тростник или солома, которые помещаются в открытый отсек воздуходувки.

Прогрев системы приведет к появлению характерного звука — мягкого или громкого гула.Далее основное топливо загружается в нагреваемое устройство для получения необходимого количества тепловой энергии.

Сам процесс горения осуществляется по следующей схеме:

• Открытие дверцы нагнетательного отсека.
• Укладка топливного материала для поддержания оптимальной температуры сгорания.
• При появлении гула в топке нагнетатель закрывается до момента полного перехода в бесшумный режим работы.

Важно! Если закрытая воздушная заслонка привела к уменьшению интенсивности пламени, ее необходимо открыть, чтобы увеличить тягу и ускорить процесс горения.

Ракетные печи других типов

На основе базовой конструкции ракетной топки созданы другие варианты нагревательных устройств с повышенным КПД, которые предназначены для использования вне помещений и внутри помещений в качестве источника отопления и горячего водоснабжения. .

Плита-плита

Устройство предназначено для приготовления пищи и зимнего консервирования, оснащено удлиненной варочной панелью, рассчитанной на несколько емкостей.

Отличительной особенностью ракетной печи является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности.В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы печь оставалась горячей как можно дольше, внутри горизонтального канала скапливаются топливные газы. Оставшаяся газовая смесь выводится в вертикальный дымоход, соединенный под углом с варочной панелью.

Для удобства использования печь оснащена устойчивыми опорами, поэтому ее можно легко использовать на любой поверхности, как в помещении, так и на открытом воздухе.

Печь с водяным контуром

Аналогичная установка оснащена теплообменником, который подключается к системе отопления: радиаторам, трубам и резервуару для воды.Он предназначен для создания полноценной автономной системы отопления небольшого сада или загородного дома.

Конструктивно печь состоит из следующих функциональных элементов:

• Вертикальный топливный отсек и кирпичный пожарный канал выложены на прочном бетонном основании … В нижней части конструкции находится зольник с поддоном. дверь для золоудаления.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный внешним металлическим кожухом.
• Теплообменный агрегат с водяным контуром, установленный на металлическом кожухе.

Отличительной особенностью печи является создание водяной рубашки, когда по трубам циркулирует жидкий теплоноситель вместо воздуха, что обеспечивает эффективное обогревание помещения.

Плита с лежанкой

Еще один вариант использования струйной печи в быту — оборудовать удобную конструкцию специальной площадкой для отдыха в сидячем или лежачем положении. Кушетка может иметь разную форму исполнения — топчан, широкая кровать, компактный диван, скамейка.

Для изготовления кушетки используется кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует накоплению тепловой энергии на долгое время, из-за чего такую ​​печь рекомендуется устанавливать в жилых комнатах.

По типу материала, из которого изготовлены конструкции, ракетные печи бывают:

• Глиняно-кирпич … Хорошая теплоемкость кирпича и шамотной глины способствует тому, что такие конструкции хорошо аккумулируют и отводят тепло в окружающую среду. комната.Температурный режим горения топлива в таких печах может достигать 1000 градусов. Агрегаты из глиняного кирпича требуют минимального ухода, который заключается в периодическом покрытии корпуса глиной и устранении трещин.
• Металлик. Такие устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Наличие материалов позволяет получить надежный и эффективный отопительный агрегат. Наиболее популярны походные металлические печи — «Робинзон», «Огниво» или «Тайга». Они компактны, могут быть установлены в любом доступном месте и просты в эксплуатации.
• Из подручных материалов … Упрощенные конструкции ракетных печей можно изготавливать из самых дешевых и доступных материалов: жестяных банок, стальных ведер и других емкостей. Печи малой мощности можно использовать для быстрого нагрева воды в поле.

Передвижная печь — это практичный и дешевый вариант для пеших прогулок и отдыха на природе, который рассчитан на экономичный расход топлива и простоту использования в любом климате.

Стационарная печь — эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

Самодельная конструкция реактивной печи при всех своих достоинствах не подходит в качестве полноценного источника тепла для отопления жилого дома. Но использование технических возможностей устройства для решения повседневных задач вполне допустимо.

Всегда очень популярны самые простые и удобные решения. Особенно если речь идет о отопительных установках. Итак, ракетная печь идеально подходит для использования в частном доме, так как мастера сами могут спроектировать ее, не сильно истощая кошелек.Более того, принцип ракетной печи позволяет приспособиться к любому дизайну дома, тот же принцип используется в Корее и Китае для обогрева домов зимой. Плюс в том, что при таком типе отопления дров расходуется намного меньше, чем в традиционной русской печи.

Работа печи основана на двух основных принципах:

1. Прямое горение — свободный поток топливных газов по каналам топки без тяги, создаваемой дымоходом.
2. Дожиг дымовых газов, выделяемых при сжигании древесины (пиролиз)

Ракетная печь может топиться вторичными материалами, обрезками деревьев и почти всем, что потенциально может гореть, так как на выходе из топки из-за высоких температур горения в самой топке выделяются почти только углекислый газ и водяной пар.Длинный дымоход обеспечивает полное охлаждение, что может привести к выделению воды. При правильной конструкции этой топки топливо должно гореть только в нижней части, постепенно оседая.

Одновременное использование духового шкафа для приготовления пищи и обогрева помещения делает его универсальным.

Простым отопительным прибором, который по популярности не сильно уступает буржуйке, является ракетная печь. Он работает на дереве, а схема конструкции настолько проста, что возможно изготовление самостоятельно.Печку тоже можно сделать экономной — многие думают, что вид буржуйки означает прожорливость камеры сгорания, но нет. Существуют схемы, работающие на тлеющем дереве (пиролиз), а значит, они экономичны при такой же эффективности.

Почему ракета и почему реактивный

Такую печь часто называют «ракетой», но не потому, что дрова в ней горит с большой скоростью, а из-за формы конструкции — традиционный вариант ракетной печи состоит из двух сваренных между собой кусков железных труб.Агрегат напоминает ракету по детскому рисунку … Использование упрощенной формы позволяет сделать это менее чем за сутки. Прилагательное «реактивная» тоже употребляется для печки, но тоже не из-за скорости сгорания топлива, а из-за особенностей горения — на определенном этапе подачи воздуха в топку он начинает сильно гудеть, как будто включен турбонаддув форсунок в двигателе.

Гудение печи — неэффективный и расточительный режим горения.При нормальной работе издает тихий шорох.

Любой владелец загородного или загородного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных инструментов. Так что они помогут в изготовлении чудо-ракеты плюс чертежи и минимальный запас материалов: трубы или металлические ящики, лист железа и — при строительстве стационарного варианта — кирпич и раствор на глине. Теперь становится понятно, что струйную печь делают переносной или стационарной, например, для отопления дома или бани.

Если стационарная струйная печь будет обогревать дом, то ее ставят вдоль внешней стены … Правильно спроектированная и оборудованная, она может обогреть дом до 50м2. Также печь устанавливается на открытой площадке — на приусадебный участок, а также используется как летний вариант для приготовления пищи.

Как работает печь ракетного типа

Устройство простейшее — два принципа сжигания топлива, позаимствованные у других печей:

1. Естественная циркуляция горячих газов и дыма по каналам печи — стандартное решение, т.к. в печке.
2. Дожиг несгоревших газов (пиролиз) с ограниченным доступом кислорода в камеру сгорания.

Схема простейшей струйной печи, предназначенной только для приготовления пищи, использует естественное горение дров — в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания несгоревших газов.

Рассмотрим простую конструкцию ракетно-ракетной топки прямого горения, которая традиционно устанавливается во дворе на открытой местности.Его можно использовать для быстрого нагрева воды или приготовления обеда для семьи на отдыхе. Из рисунка ниже становится ясно, что для такого образца потребуются две секции цилиндрической или прямоугольной железной трубы, которые соединяются сваркой под углом 90 °.

Горизонтальный участок металлической коробки действует как горение. камера — туда кладут дрова. Также загрузку топлива можно организовать вертикально — добавьте вертикальный чугунный цилиндр поверх горизонтальной трубы для загрузки дров. Таким образом, вы получаете конструкцию из трех труб или ящиков, самый нижний из которых (горизонтальный) будет работать как топка.В стационарной схеме в самой простой конструкции печки часто используется красный кирпич, который кладется на глиняный раствор.

Эффективность конструкции нельзя назвать удовлетворительной, поэтому мастера придумали, как повысить эффективность ее работы. Дополнительный элемент — еще одна труба большего диаметра (как видите, все материалы доступные и дешевые), в которую устанавливается основная труба стояка печи (первичного дымохода). Это увеличивает общий нагрев и продолжительность удержания тепла.

На схеме:

1. Внешний корпус.
2. Труба, служащая топкой.
3. Воздуховод для выхода воздуха в камеру сгорания.
4. Изолированный участок между корпусом и стояком. Такой же ясень может служить утеплителем.

Как нагреть

Струйная печь «Робинзон» нагревается по принципу разжигания костра — сначала укладывается бумага, сено, солома или другой быстро воспламеняющийся материал, а затем мелкая стружка или крупная стружка.Последние бревна укладываются размером с топку. Горячие продукты сгорания поднимаются по вертикальной трубе (2) и уходят наружу. Кастрюля или резервуар для воды можно поставить на открытый конец трубы (2).

Чтобы топливо горело непрерывно и активно, необходимо предусмотреть зазор между выпускным патрубком (2) и поддоном с водой с помощью специальной решетчатой ​​металлической опоры.

На схеме ниже показано простое устройство с дверцей на отверстии для загрузки топлива. Тяга воздуха образуется за счет наличия специального канала, образованного нижней поверхностью топки и приваренной железной пластиной в 8-10 мм от камеры сгорания.Такая конструкция будет принудительно качать воздух, даже если дверь закрыта полностью. Из схемы видно, что конструкция также рассчитана на работу в режиме пиролиза, при этом постоянный поток «вторичного» воздушного потока будет сжигать отработанные газы. Но чтобы дожиг был 100%, необходимо оборудовать теплоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить необходимые температурные показатели для пиролиза.

На схеме:

1. Принудительный канал для нагнетания воздуха с закрытой дверцей сгорания.
2. Активная зона горения.
3. Дымовые газы.

Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовление пищи, на что рассчитана верхняя варочная поверхность. Итого: к самому простому варианту «Ракеты» можно добавить внешний кожух, который будет дополнительно обогревать комнату, дверцу топки, продувку воздухом для поддержания режима пиролиза и плиту для приготовления еды. Данную схему можно реализовать уже в самом доме, а не во дворе, так как труба дымохода вынесена наружу.Это небольшое обновление значительно повышает эффективность модели. Итак, ракетная печь своими руками, чертежи которой представлены ниже, имеет следующие возможности:

1. За счет заделки наружного кожуха из трубы большего диаметра и ее изоляции, создающей тепло -изолирующий слой для стояка, а также за счет возможности герметичного закрытия верхней трубы горячий воздух остывает намного дольше.
2. В нижней части печи добавлен отдельный дутьевой канал, что дает возможность организовать пиролизное горение.
3. Дымоход по такой схеме рекомендуется размещать не вертикально вверху, а внизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печи, обеспечивая быстрый прогрев печи. варочная панель и весь утепленный корпус.

В топке (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, это режим «А», которым можно управлять с помощью заслонки (3).Горячие газы, но не выгорели при пиролизе, поступают в концевую часть топочного канала (5), в котором они догорают. Дожиг обеспечивает качественную теплоизоляцию и постоянный поток «вторичного» воздуха в режиме «В» по каналу (4).

Затем горячий поток поступает во внутренний стояк (7), поднимается к конфорке (10) и нагревает ее. Затем горячий воздух попадает в объем (6) между внешней и внутренней трубами, изолированный слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение.Наконец, охлажденный воздух опускается в дымоход (11) и выходит наружу.

Стабильный нагрев в стояке (7) обеспечивает максимальную теплоотдачу и создает условия для полного сгорания газов за счет размещения стояка в более крупной трубе — кожухе (8). Свободное пространство засыпается золой или другим огнеупорным веществом (9) для футеровки — это также может быть раствор обыкновенной глины с песком в соотношении 1: 3.

Пальма первенства по популярности принадлежит промышленной модели «Робинзон». «- это простая, но надежная конструкция… Имея такую ​​передвижную печь, можно быстро приготовить еду или нагреть воду на даче или в походе. Конструктивно это перевернутая Г-образная труба, как показано на схемах ниже.

Дрова укладываются в горизонтальный участок топливоприемника, а розжиг осуществляется со стороны, с которой входит вертикальная труба. В L-образной трубе из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только увеличиваться по мере нагрева корпуса печи.Подача воздуха регулируется задвижкой.

Печь работает по принципу энергопотребления естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее, а камера и варочная панель быстрее нагреваются. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить емкость на уже нагретую поверхность. На схеме видно, что варочная панель в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет ставить в топку подкладки большого диаметра.

Стационарный духовой шкаф

Стационарные модели имеют вытяжку, чтобы в помещении дольше оставалось тепло. В такой печи сжигание топлива происходит по другому сценарию. Начало процесса горения дров такое же — подача воздуха ограничена. Это вызывает выброс пиролизных газов, которые дожигаются в нижней части вертикальной трубы или воздуховода, куда вторичный воздух подается отдельно.

Горячий газ, оказавшись наверху, начинает остывать и опускается в свободный межкамерный объем, а затем в дымоход.Это работает так:

1. Силы тяжести заставляют более холодные и, следовательно, более тяжелые дымовые газы устремляться вниз, где они попадают в дымоход.
2. Этому способствует постоянно поддерживаемое давление закладываемых дров и неизменно высокая температура газов.
3. Естественная тяга в дымоходе.

Все это создает эффективные условия для сжигания дров, и появляется возможность прикрепить к «ракете» дымовой канал произвольной геометрии.В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.

Главный недостаток всех печей на твердом топливе — это невозможность удерживать большую часть тепла в доме. Но положительные черты позволяют нейтрализовать отрицательные моменты — высокая скорость выхода газа позволяет организовать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике — русская печь. В струйной печи с горизонтальным многоканальным дымоходом также можно оборудовать теплые кушетки, показанные на схеме ниже.

Ракетно-ракетная печь — вариант отопления дома, дешевле которого только подарок. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в конструкцию, подходящую к любому домашнему интерьеру … Главной задачей облагораживания внешнего вида станет декорирование железного колпака и крышки топки — всего остального не будет и на виду. .

Печь комбинированная кирпично-металлическая бочка

Стационарна, так как конструкция не может быть перемещена. Топливная камера и дымовая труба выложены из шамотного кирпича, вентили и дверцы — из металла.Кирпич очень медленно отдает тепло, поэтому в помещении долго будет тепло.

Высокий КПД не является сильной стороной таких моделей, но хорошей теплоотдачи можно добиться, регулируя подачу воздуха в камеру, не стремясь войти в режим горения, при котором плита начинает «гудеть» и «гудеть». «.

Чтобы хоть как-то минимизировать тепловые потери при работе этой простой конструкции, многие мастера встраивают в топку водяной контур и подключают резервуар для горячей воды… Также конструкция кровати с многоканальным горизонтальным дымоходом способствует сохранению тепла в помещении. Отрицательные качества «ракетных» моделей, которые невозможно свести к минимуму или убрать:

1. Необходим постоянный контроль и регулировка тяги — устройств автоматики не предусмотрено.
2. Каждые 2-3 часа нужно загружать новую партию дров.
3. Железный вытяжной шкаф нагревается до опасных температур.

Самым простым и дешевым вариантом является модель Робинсона, которая представлена ​​на рисунке ниже.Для его изготовления потребуются отрезы для трубы или прямоугольного профиля коробки, металлические уголки для ног, сварочный аппарат. Его габариты подбираются исходя из габаритов заготовок. Главное придерживаться соблюдения принципа действия, а не габаритов.

Для самодельной конструкции часто берут газовые баллоны или 200-литровые бочки — толстые стенки и подходящий размер максимально приближены к задуманному. Оба используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выносятся кирпичом — половинками, четвертями или целыми.

Общей формулы расчета теплоотдачи для всех моделей ракетной печи нет, поэтому вариант использования готовых расчетов по принципу подобия схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы приблизительно соответствовал объему отапливаемого помещения. Например, для гаража подойдет газовый баллон, для загородного дома — двухсотлитровая бочка. Примерный подбор внутренних элементов показан на схеме ниже.

Печь с чугунным цилиндром

1. Баллон — газовый, кислородный, из углекислого газа.
2. Труба ≥ 150 мм для топливных и загрузочных камер.
3. Трубы 70 и 150 мм — для внутреннего вертикального дымохода.
4. Трубы 150 мм — для отвода дымохода.
5. Утеплитель любого типа, обязательно негорючий.
6. Заготовки листовые Н = 3 мм.

Верх цилиндра срезан сваркой. Из соображений безопасности лучше всего открыть на нем запорный кран и наполнить его водой перед резкой.По бокам нужно вырезать отверстия для топливной камеры и дымохода. Труба под топкой соединяется с вертикальной трубой дымохода снизу баллона.

После установки внутренних элементов срезанный верх приваривается. Визуально проверяют швы, подключают основной дымоход. Если есть водяной контур, он тоже включается. После этого можно проводить испытания ракетной печи.

Достаточная тяга обеспечивается высотой дымохода — он должен быть выше топки не менее чем на 4 метра.

Как выложить топку из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича — керамический или силикатный кирпич сразу же потрескается. Кладка осуществляется на глиняный раствор, пропорции состава указаны выше. Под основание печи выкапывается яма, грунт внизу утрамбовывается и заливается бетонным раствором … Размер фундамента 1200х400х100 мм.

После застывания основания его защищают листом базальтового картона, затем выкладывают топку, вертикальный дымоход и загрузочную камеру.С лицевой стороны топки приделана дверца для золоудаления. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба необходимого диаметра … Полости между кирпичом и трубой следует заполнить утеплителем — базальтовой ватой, золой или другим негорючим материалом. , например, асбест.

Теперь на кладку ставят заглушку Ø 600 мм — подойдет вырезанная крышка из металлической бочки. Перед установкой в ​​нем вырезается отверстие, в которое вставляется патрубок под дымоход.Надев этот колпачок, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем дымоход выводится — либо прямо на улицу, либо через устройство лежака с горизонтальными дымоходными каналами. Лежак можно выложить обычным силикатным кирпичом, так как температура газов уже будет невысокой.

Ракетная печь по конструкции делится на два основных типа: переносная и стационарная. Портативная модель предназначена для пеших прогулок, а также отдыха на природе.Широко распространена его промышленная модель под названием «Робинзон». Он носит свое название из-за его сходства с ракетой. Сходства изображению добавляет то, что из короткого дымохода при горении вырывается пламя, издается гул при неограниченном притоке воздуха. Используется для приготовления пищи, нагрева чайника в полевых условиях.

Рассмотрим принцип работы, исходя из представленной выше модели.

Описание работы

1. Для строительства используется сталь толщиной 2-3 мм.
2. Имеет форму спичечного коробка, без коробки. К его боку приварены крышка и дно. С другой стороны будет топка, в которую прямо загружаются дрова.
3. Вверху, ближе к низу, к коробу под углом 45 градусов приваривается труба. Сверху приваривается конструкция, которая служит подставкой для посуды и разделителем пламени.
4. Чтобы пламя не прожигало дно сковороды во время приготовления. Для изготовления понадобится отрезок трубы, который разрезаем на три кольца, каждое кольцо разрезаем пополам, всего выходит шесть полуколец, привариваем их ровным углублением по центру, изделие привариваем к верх дымохода.
5. К дну ящика приварены ножки, обеспечивающие устойчивость конструкции.

Готовый образец с размерами показан ниже на рисунке и схеме.

Принцип работы

• Рассмотренный вариант хорош тем, что не требуется возводить над огнем конструкцию для подвешивания казана или чайника.
• Готовить кулеш или уху будет удобнее, как на кухонной плите дома.Агрегат должен быть ориентирован навстречу ветру, он должен дуть в топку.
• Дрова догорают быстро, выделяемого тепла достаточно для приготовления пищи, но большая его часть улетучивается.
• В стационарной модели эти недостатки устранены за счет улучшения базовой конструкции. А именно топка оснащена дверцей, под ней установлен вентилятор, ограничивающий подачу воздуха, тем самым замедляя горение дров.
• Также воздух подается в зону над горением, где газы уходят, но там не горят, это дает возможность запустить процесс пиролиза, тем самым обеспечивая дожигание пиролизных газов.
• Также камера сгорания топлива должна быть обернута кожухом, что увеличивает теплоизоляцию. На него надевается изготовленный теплоизолятор, который дополнительно задерживает тепло внутри, это показано ниже.

Материалы

Ракетная печь потребует производства следующих расходных материалов: два газовых баллона и все, что указано в таблице ниже.

Начало работы

Отрежьте от профиля кусок 20 см, остальное разрежьте на три части.

Из куска размером 315 мм делается основание «лежак», из второго размером 300 мм место для загрузки дров и приваривается под углом. Для этого делаем пропил на косой.

Третью заготовку размером 280 мм разрезаем поперек, получаем два швеллера, один шириной 35 мм привариваем снизу, тем самым делая нагнетатель.

На верхней поверхности основания вырезаем прямоугольное отверстие на всю ширину, длинное для бункера с воздуходувкой, и на нем со стороны стыка делаем вырез под него.Расстояние от начала до заготовки — 100 мм.

При резке следует соблюдать меры предосторожности, сначала ее необходимо наполнить водой, это приведет к коррозии оставшегося газового конденсата.

Технология изготовления воздуходувки

Из нижней части основания напротив отверстия привариваем пять стержней длиной 16 см из арматуры. Делаем прорези между приваренными решетками. Далее привариваем другую часть канала (остаток от третьей заготовки) ниже решетки.Привариваем заднюю стенку, на которой для удобства дальнейшего монтажа делается скос, его заглушка. После того, как «рабочая» заготовка была приварена к основанию, следует приварить днище заглушкой.

Далее приступаем к изготовлению кожуха, который будет выполнять роль проводника. Заполните пространство между ними минеральным перлитным наполнителем. Внизу делаем вырез под «лежак» шириной 120, а высота выреза будет 160 мм, т.е. свариваем полосу снизу отрезком длиной 40 мм.

Это изолирует дно на стыке с перлитом. Прячем в кожух, к его дну привариваем круглую крышку.

Необходимый объем перлита

Для предстоящей покупки следует выяснить экспериментальным путем, для этого следует заполнить это пространство водой. Требуемый объем получается. Перлит продается в садовых магазинах, мера его — литры. К бункеру приваривается швеллер, через него будет обеспечиваться тяга и на основании будет установлен загрузочный бункер.Организуем подачу воздуха внутрь «рабочего». Для этого прорезаем там кожух и на место паза привариваем заготовку в виде кольца. Из отрезка профильной трубы делаем ответвление для воздуховода. На нем сделана дверца для регулировки.

Двери изготовлены и прикреплены к топке с нагнетателем и к загрузочной камере с тяговой камерой. Двери в загрузочном помещении нужно использовать регулярно, на топке — только при розжиге или при выборе ясеня, поэтому лучше их соорудить, как показано ниже, так будет практичнее.

Перлит заливается, отверстие сверху закрывается кольцевой заглушкой. В данном случае было использовано 5 с половиной литров утеплителя.

Производятся замеры и вырезается отверстие для крепления нижней части изоляции. Поскольку на боковой стенке печки был прикреплен отсос воздуха, вырез не имеет правильной прямоугольной формы.

Еще делаем два кольца-шарика.

Кольца изношены на стыке, одно снаружи, другое внутри.

Между ними укладывается набивка, представляющая собой негорючий уплотнительный шнур длиной 150 мм и толщиной 10 мм. Эти манипуляции позволят надежно зафиксировать верхнюю часть колпачка, поместив ее в пазы образовавшегося так называемого «седла», при этом она останется съемной, чтобы обеспечить возможность очистки от мусора в будущем.

Ракетная печь видео

Печь можно перевернуть вверх дном для облегчения монтажа нижней части. Центрируем, приварив проставки между крышкой и кожухом.После этого привариваем вставку поверх «лежака» в место выреза. Привариваем кольца, ширина которых 30 мм с выходом на верх 20 мм, одно внутри нижней крышки, другое снаружи.

Рассчитываем расстояние между верхом «рабочей» трубы и верхней поверхностью раструба. Площадь сечения должна быть меньше боковой площади воображаемого цилиндра. В данном случае его диаметр составляет 120 мм. Площадь поперечного сечения 11304 мм². Расчетное значение необходимого расстояния составляет 50 мм.

Резюме: верх нагреется, а тепло разойдется по всей площади поверхности — это будет печь с отличным КПД, так как тепло останется в приборе, а не улетит в дымоход.

Заглушка крепится следующим образом: уголки с 10 отверстиями привариваются по контуру снизу и сверху и закручиваются болтами длиной 8х8 см в четырех местах.

Последняя ступень — выход дымохода внизу. Для этого под него вырезается отверстие.

Стационарная ракетная печь в данной статье была рассмотрена на примере видеоматериала, который можно просмотреть, перейдя по ссылкам ниже.

Подогреватель ракетной массы

Подробные сведения о подогревателях ракетной массы

Это может быть самый чистый и надежный способ обогрева обычного дома. Некоторые люди сообщают, что для обогрева своего дома используют только мертвые ветки, падающие с деревьев во дворе.И они горят настолько чисто, что множество подлых людей используют их незаконно, в городах, незамеченными.

Когда кто-то впервые рассказал мне о нагревателях ракетной массы, все это не имело смысла. Огонь горит боком? Не курить? Если обычная дровяная печь эффективна на 75%, не означает ли это, что максимальная экономия древесины, которую вы можете сэкономить, составляет около 25%? Как сделать большую дыру прямо над огнем, чтобы дом не наполнился дымом? Я был настроен скептически.

А потом я увидел один в действии.Огонь действительно горит боком. Выхлоп близок к комнатной температуре и очень чистый. Дым больше не выходит, потому что огромное количество воздуха засасывается в деревянное отверстие. Аккуратный! Я сел на тот, в котором не было огня 24 часа — все еще было жарко!

как это работает:

Палочки стоят прямо вверх. Горят только нижние концы палочек. Огонь горит боком. Поскольку стояк тепла изолирован, он становится очень горячим. Это вызывает сильное конвективное течение.Когда горячие газы попадают в ствол, он выделяет много тепла, которое охлаждает газы, которые становятся намного меньше, и их легче перемещать. Выходящие газы обычно представляют собой просто углекислый газ и пар.

Настоящее волшебство происходит с стояком тепла. Сильный конвективный поток — это то, что заставляет воздух всасываться через древесину, так что огонь горит боком, а дым не выходит. Это также место, где становится так жарко, что сгорает весь дым.

Выше намного лучше изображение, показывающее могучую мощность изолированного стояка тепла, повторно сжигающего дым и приводящего в действие всю систему.

Я сделал небольшое видео, чтобы объяснить, как работает нагреватель ракетной массы:

На первом изображении ниже представлена ​​самая тщательная конструкция нагревателя ракетной массы, которую я когда-либо видел. За ним следует подогреватель ракетной массы, созданный на основе этой конструкции. Оба они являются продуктами лидеров инноваций в области нагревателей ракетной массы Эрни и Эрики Виснер, которые построили более 700 нагревателей ракетной массы.

Нагреватель ракетной массы

в сравнении с обычной дровяной печью

обычная дровяная печь использует много тепла для выталкивания дыма из дома

Нагреватель ракетной массы отбирает как можно больше тепла перед выпуском выхлопа

Я проводил презентации и учил людей их делать. Вопрос, который мне чаще всего задают: «Если моя нынешняя дровяная печь эффективна на 75%, кажется, что больше всего возможностей для улучшения составляет около 25%.Но вы говорите, что с помощью десятой доли дров можно обогреть дом. Разве это не говорит о том, что нагреватель ракетной массы эффективен на 750%? Разве 100% эффективность не была бы максимальной? »Есть два способа ответить на этот вопрос.

1. Измерьте температуру и объем дыма, выходящего из обычной дровяной печи (очень горячий и большой объем), и сравните его с выхлопом нагревателя ракетной массы (немного больше комнатной температуры и струйки). Гораздо больше тепла остается внутри с нагревателем ракетной массы.
2. Давайте посчитаем.

• Оценка «КПД 75%» не учитывает часть тепла, которое поднимается по дымоходу для удаления дыма. Лаборатории тестирования будут
  используйте число 14% или 16% для дыма, поднимающегося в дымоход. Таким образом, число 75% на самом деле составляет 59%. Разрешено говорить 75% и продается больше дровяных печей.
• Оценка 75% была наиболее эффективным результатом, полученным в лаборатории, когда эксперты пытались получить наиболее эффективные числа.Таким образом, хотя дровяная печь может достичь 75% эффективности в лаборатории, в домашних условиях это происходит редко. Опытный оператор дровяной печи, вероятно, испытает что-то более 35%. Кто-то, использующий влажную / зеленую древесину и часто закрывающий заслонки для «медленного горения», вероятно, испытает что-то вроде эффективности 5% (или меньше!) С дровяной печью с эффективностью 75%. Таким образом, остается много возможностей для улучшения. Нагреватели ракетных масс не могут уменьшить воздушный поток для медленного и неэффективного горения.У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%.

Еще вопрос по креозоту. В обычной дровяной печи при неэффективных условиях креозот может накапливаться в дымоходе и вызвать пожар в дымоходе. «Дымоход» в ракетной печи — это то же самое, что и стояк тепла. Ракетная печь спроектирована таким образом, чтобы при каждом горении дымохода контролировался.

Эрни рассказывает о том, как заменить обычную дровяную печь на обогреватель с ракетной массой, и как он теперь использует 1/8 древесины, которую использовал раньше:

Лучшее нагревание древесины: Ракетные нагреватели массы своими руками

Этот набор из 4 DVD о нагревателях ракетной массы вышел в сентябре 2016 года.

Вот трейлер к новому DVD.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации

получить бесплатно полезности нагревателя ракетной массы

Если вы подпишетесь на ежедневную рассылку прямо сейчас, то получите самые популярные на рынке дизайнерские планы ракетных массонагревателей — 6-дюймовую вариацию приложения! Эрни и Эрика обычно продают этих плохих парней за 15 долларов, но они делятся этой информацией с вами в надежде заручиться поддержкой их предстоящего кикстартера, который принесет знания о ракетном нагревателе массы миллионам людей!

Щелкните здесь, чтобы получить мгновенный доступ!

Дровяные печи 2.0 Набор из 4 DVD

После многих лет работы над этой статьей, проведения презентаций и обучающих семинаров … Эрни, Эрика и я организовали специальный семинар, чтобы
вмешивайтесь во все, что касается нагревателей ракетных масс, ракетных печей и т. д., чтобы мы могли снять это на видео и поместить все это в этот набор из 4 DVD.

Прицеп к комплекту подогревателя реактивной массы 4-ДВД:

Подробнее здесь

Планы зданий

Если эти ракетные печи вас интересуют, следующий разумный шаг, вероятно, — получить набор планов, которые очень похожи на то, что вы собираетесь разработать.Эти планы — проверенные конструкции, разработанные и испытанные ведущими новаторами ракетных печей Эрни и Эрикой Виснер.

Планы подогревателя 6-дюймовой ракеты

Изменение приложения

Это были самые популярные чертежи на сегодняшний день. Они предназначены для L-образной скамьи с подогревом. Цифра «6» обозначает диаметр теплообменного воздуховода. Этот дизайн обеспечивал единственное тепло для старого коттеджа / квартиры Портленда площадью около 800 квадратных футов.

Нажмите здесь, чтобы узнать больше!

Кушетка с байпасом

Эти планы относятся к небольшому обогревателю с канальным отоплением, который обогревает гостевой коттедж 11 x 11 (120 квадратных футов) в Портленде, штат Орегон. Байпас от коллектора к дымоходу позволяет легче заправлять нагреватель при холодном пуске. Вместо скамейки масса составляет платформу для кровати!

Нажмите здесь, чтобы узнать больше!

Планы подогревателя 8-дюймовой ракеты

Комбо Эрни и Эрики ВСЕ

С этой комбинацией вы получите огромную экономию в колонке старых денег, получив ВСЕ планы выше
.
ПЛЮС глава 4 Руководства изготовителя ракетного массонагревателя
ПЛЮС Искусство огня
PLUS Простые идеи убежища
ПЛЮС двухкамерная земляная печь чертежи

Нажмите здесь, чтобы узнать больше!

книги

Руководство изготовителя ракетного массонагревателя Эрики и Эрни Виснер

Узнайте больше об этом и получите книгу здесь.

Наконец-то — исчерпывающая книга о нагревателях ракетной массы! Это должно положить конец фейк-шоу с пламенной смертью, появляющимся на YouTube, ошибочно обозначенным как нагреватели ракетной массы, и положить конец тому, чтобы одни и те же вопросы задавались снова и снова. Мы можем начинать каждый ответ с

«Вы читали Руководство изготовителя ракетного массонагревателя?»

Подогреватели ракетных масс Янто Эванса

Прочтите отзывы из Перми и получите книгу здесь.

Это восхитительная книга, чтобы прочитать и понять, КАК работают нагреватели ракетной массы и ПОЧЕМУ нагреватели ракетной массы работают так хорошо.Янто — изобретатель нагревателей ракетной массы, и он отлично рассказывает историю.

Подкасты о ракетных массах

Когда я разрабатывал свои инновационные портативные нагреватели ракетной массы, я несколько раз звонил Эрни и Эрике. В конце концов, они знают гораздо больше, чем я. После большого успеха Дня Земли я записал с ними подкаст. Не только для того, чтобы иметь подкаст, загруженный информацией о нагревателе ракетной массы / ракетной печи, но и для того, чтобы немного злорадствовать об успехе моего нововведения.Это был мой самый первый подкаст о нагревателях ракетной массы!

С тех пор я записал более дюжины подкастов о нагревателях ракетной массы, и вы можете получить их гигантским комплектом здесь:

кредитов

Хорошая работа здесь сделана Дэниелом Ван Тасселлом, хотя Дэниел настаивает на том, что я благодарю Адриану Стагнаро за совместные усилия на форумах по перми.

Ракетные нагреватели массы: согрейте ваш дом за меньшие деньги

Ракетные нагреватели массы — это инновационное нечто среднее между ракетной печью и каменной печью.

Используя на одну десятую меньше топлива, чем у обычной дровяной печи, обогреватель ракетной массы преобразует горящие горячие газы, поднимающиеся от огня, в тепло, а также тепло выделяемого пара и углекислого газа.

Обогреватель ракетной массы — это эффективный и чистый способ обогрева вашего дома.

Как это работает

Палки, помещенные вертикально в топочное отверстие, горят снизу. На самом деле они горят боком, так как именно здесь находится дымоход к следующей стадии. Пламя и горячие газы втягиваются в металлическую бочку, где происходит вторичное сгорание и большая часть тепла излучается в комнату.Оставшиеся горячие газы, в настоящее время в основном углекислый газ и пар, выходят боковыми путями через змеевидный канал через глыбу и каменную скамью, отдавая при этом большую часть своего тепла.

Эффективность

Ракетные обогреватели используют только одну десятую количества древесины, чем обычная дровяная печь для достижения той же комнатной температуры. Они не страдают от смолистости, так как вторичное горение в цилиндре стояка тепла поглощает любые загрязнения. Ожог настолько чистый, что люди использовали его незаконно в бездымных зонах без обнаружения.Единственным условием является то, что ствол и дымоходы должны быть достаточно горячими, чтобы отводить огонь в сторону через систему. Как и для всех дровяных горелок, качество топлива является ключом к эффективному сжиганию, поэтому для достижения оптимальных результатов следует использовать только хорошо выдержанные твердые породы дерева, такие как дуб.

Различные стили

Початок

Нагреватель ракетной массы в виде глыбы — «старая надежда». Початок изолирует барабан и трубы, впитывая тепло и медленно выпуская его в комнату.

Галечный стиль

Разница в том, что масса обычно представляет собой деревянную скамейку, заполненную галькой и камнями. Другая эстетика. Эти конструкции (относительно стиля cob) легко перемещать и изменять. Они также имеют тенденцию быть легче, поэтому их лучше устанавливать в местах с деревянным полом.

Отгружаемый сердечник

Это основная система ракетной печи как единое целое, благодаря чему людям еще проще построить свою собственную.

Кольцо огня

Круглый нагреватель ракетной массы со стеклом, чтобы показать горение, создавая: это открытый нагреватель / плита / коптильня ракетной массы, нагреватель ракетной массы в стиле «пакетной коробки» с измеренной выходной мощностью, чище, чем все, с чем мы когда-либо сталкивались; комнатная ракетная печь, сковородка и водонагреватель.

Пол Уитон из Permies.com запускает Kickstarter, собирая деньги на создание DVD-диска, обучающего изготовлению различных стилей нагревателя ракетной массы и многому другому.Будет четыре DVD-диска, по одному для каждого из вышеперечисленных стилей. Для получения дополнительной информации или поддержки этого кикстартера посетите www.kickstarter.com/projects/paulwheaton/rocket-mass-heaters-4-dvd-set/description

Дополнительные ресурсы

Наручные часы: Ракетная плита кухонная

Наручные часы: Ракетная печь Cobb

Ракетная печь Horizon

НОВАЯ УЛУЧШЕННАЯ
ПЕРМАКУЛЬТУРА ПОДПИСКА

Эксклюзивный контент и БЕСПЛАТНЫЙ цифровой доступ к более чем 20-летним выпускам

ПОДПИСАТЬСЯ:
www.permaculture.co.uk/Подписаться

Попробуйте БЕСПЛАТНУЮ цифровую копию ЗДЕСЬ!

Какое топливо лучше всего подходит для вашей печи?

Продукты на масляной основе уже давно служат источником света и тепла для домов и предприятий по всему миру. Сегодня мазутные печи — это распространенный, надежный и безопасный способ обогрева вашего дома или здания.

Однако, если у вас есть система отопления, которая сжигает масло, вы должны сделать осознанный выбор, какое масло сжигать. Вот несколько фактов о мазуте и керосине, которые помогут вам решить, какой вид топлива лучше всего подойдет для вашей печи.

Печное топливо и керосин производятся на нефтяной основе. Так же, как бензин, дизельное топливо и авиакеросин, эти нефтепродукты начинаются с сырой нефти. Для создания этих различных нефтепродуктов сырая нефть нагревается и перекачивается в специализированные дистилляционные колонны, где она разделяется на различные нефтяные компоненты, известные как фракции .

Эти фракции идентифицируются по массе и температуре кипения. Самые тяжелые фракции, которые, естественно, имеют самые высокие температуры кипения, опускаются на дно дистилляционной башни, в то время как более легкие фракции с более низкими температурами кипения поднимаются наверх.Нефтяные фракции, которые превращаются в керосин и топочный мазут, классифицируются как жидкости средней массы, поэтому их отбирают из середины дистилляционной башни.

Топочный мазут и керосин подвергаются аналогичному процессу очистки после перегонки, но керосин подвергается дальнейшей очистке, в результате чего его свойства несколько отличаются от свойств топочного мазута.

Различия в отоплении жилых и коммерческих помещений

Многие бытовые и коммерческие мазутные печи могут сжигать керосин или мазут.Однако различия в процессе очистки после дистилляции дают этим маслам различные преимущества и недостатки, когда они используются для обогрева зданий. Решая, какой вид топлива купить для печи, помните о следующих фактах.

Топочный мазут, также известный как дизельное топливо или газойль, аналогичен дизельному топливу. Печное топливо для дома часто бывает плотнее, чем обычное дизельное топливо, но технически оба могут использоваться для заправки дизельных двигателей. Однако в Соединенных Штатах топочный мазут часто окрашивают в красный цвет, чтобы указать, что его нельзя законно использовать в качестве дизельного топлива, поскольку он не облагается налогом как дорожное топливо.

Масло

легко доступно, поэтому, как правило, стоит дешевле, чем другие типы масла, что делает его идеальным для домовладельцев и владельцев бизнеса с ограниченным бюджетом. Топочный мазут также безопасно хранить и использовать. В отличие от бензина, этот нефтепродукт не может загореться или взорваться, если он не нагревается до температуры вспышки 140 градусов по Фаренгейту, когда он испаряется в горючие газы, которые нагревают вашу печь.

Хотя топочный мазут безопасен для хранения, обеспечивает длительное нагревание и является относительно экономичным, он иногда содержит примеси, такие как сера, которые могут образовывать опасные пары при сжигании топочного мазута.Из-за таких примесей топочный мазут также может гореть не так чисто, что может привести к образованию окиси углерода в качестве побочного продукта. Таким образом, дом или офис, в котором сжигается мазут, должны отдавать приоритет соответствующей вентиляции.

Топочный мазут также имеет тенденцию становиться более вязким или «гелеобразным» при низких температурах, поэтому он может быть не лучшим выбором для домов и предприятий с топливными баками для наружных печей.

Керосин также известен как парафин или ламповое масло, а керосиновые лампы иногда все еще используются вместо электрического освещения.Керосин имеет более высокую вязкость и более низкую плотность, чем типичное топочное масло, что означает, что он имеет более низкую температуру вспышки. Керосин выделяет легковоспламеняющиеся газы при нагревании примерно до 100 градусов по Фаренгейту, что делает его немного более опасным для возгорания и взрыва, чем топочный мазут.

Однако, поскольку керосин более очищен, он горит чище, чем обычный топочный мазут, что может сделать печи, сжигающие керосин, более экономичными. Керосин также производит меньше дыма из-за отсутствия примесей, хотя все еще существует небольшой риск образования побочных продуктов окиси углерода.

Из-за своей более низкой вязкости керосин также не загустевает в зимние месяцы, как мазут. Это делает его идеальным топливом для домов и предприятий, у которых есть наружный топливный бак как часть системы отопления.

Для получения дополнительной информации обратитесь к экспертам Biltmore Oil о вашей системе отопления.
