Схема гидравлического домкрата: Домкраты: устройство и принцип работы

Как выглядит схема гидравлического домкрата?

В процессе выполнения работ по ремонту автомобиля не получится обойтись без домкратов. Данные устройства предназначаются для подъема тяжелых грузов и их закрепления на нужной высоте. Эффективнее всего использовать гидравлические домкраты, так как у них рабочие усилия создаются с помощью специальной жидкости и поршня.

Гидравлический домкрат обычно используется при ремонте автомобилей.

Типы домкратов подобного типа могут быть следующими:

1. Приспособление бутылочного типа.
2. Подкатной домкрат.
3. Двухуровневое гидравлическое устройство.
4. Зацепной подъемник.
5. Приспособление ромбового типа.

На сегодняшний день гидравлические домкраты используются достаточно часто. Подобные устройства являются достаточно надежными и могут поднимать тяжелые грузы при минимальных затратах.

Устройство простого гидравлического домкрата

Главными несущими элементами подобного приспособления является корпус, рабочая жидкость и поршень, который может выдвигаться. Конструкция может иметь длинный или короткий корпус, который производится из металла. Корпус будет выступать для поршня направляющим цилиндром, а также использоваться в качестве резервуара для рабочей жидкости.

Схема домкрата бутылочного типа.

Винт с подъемной пяткой будет вворачиваться в плунжер, потому в случае необходимости можно будет увеличить максимальную высоту подъема. Подобная конструкция оснащается специальным насосом с воздушным приводом для ног или рук. Устройство домкрата предусматривает клапаны безопасности и другие приспособления для обеспечения бесперебойной работы.

Подъемник и выдвижной цилиндр, который поднимает площадку вверх, располагаются в отверстиях корпуса. Спуск выполняется с помощью поворота ручки в форме буквы Т. В домкрате есть полиамидные колеса, благодаря которым приспособление имеет возможность маневрировать. Удлиненный корпус чаще всего используется для работы с грузовыми транспортными средствами.

Вернуться к оглавлению

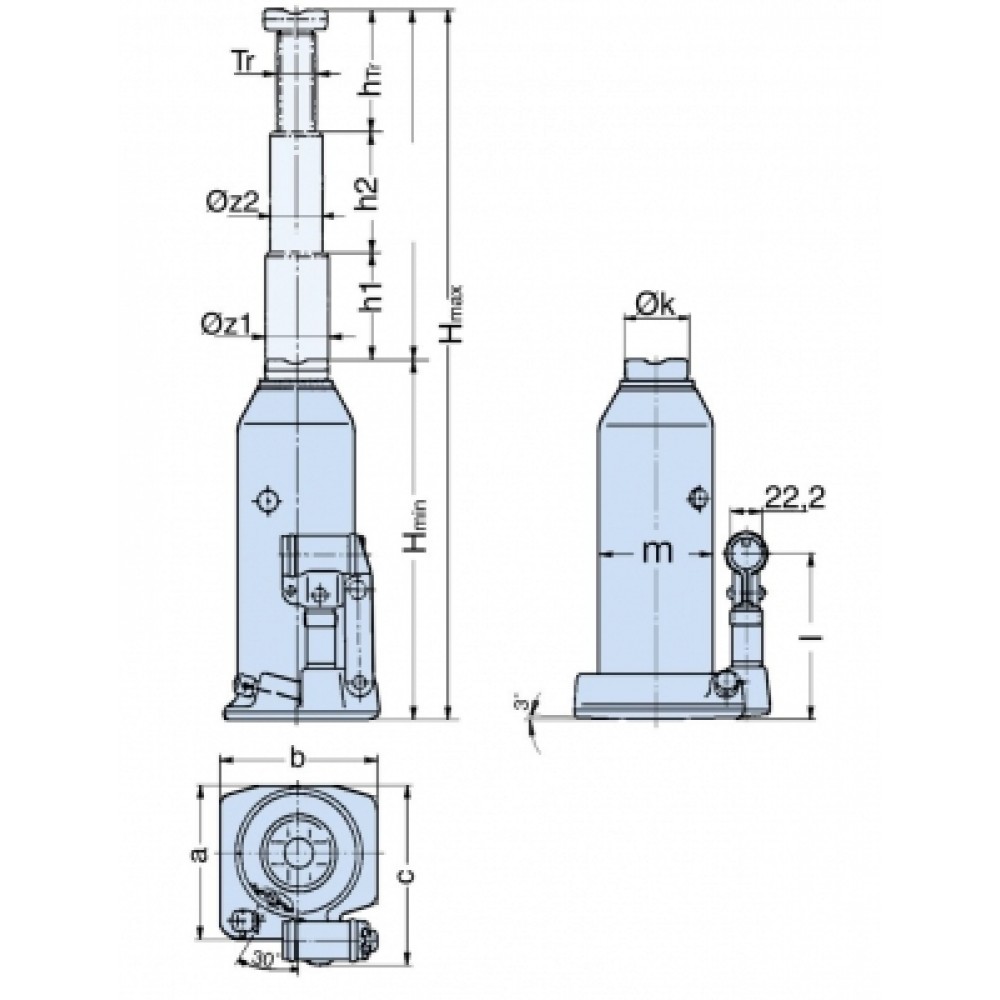

Чертежи гидравлических подъемников

Вернуться к оглавлению

Устройство бутылочного гидравлического домкрата

Конструкция подобного устройства является простой. Такие домкраты могут поднимать груз весом от 2 до 100 т, в связи с чем конструкции используются в разных сферах. Чаще всего устройства применяются в грузовом автомобильном транспорте. К достоинствам таких моделей можно отнести универсальность использования, небольшие размеры и большую площадь опоры.

Устройство подкатного подъемника.

Бутылочные устройства могут быть одноштоковыми и двуштоковыми. Одноштоковый домкрат имеет простую конструкцию, эксплуатировать его очень удобно. С его помощью можно производить работу любой сложности: монтаж и демонтаж деталей автомобиля, элементов строительства и так далее. Его можно использовать и в качестве силового узла пресса.

Двуштоковый подъемник функционирует за счет двух рабочих штоков. Поршень располагается в основе конструкции. Устройство можно устанавливать как горизонтально, так и вертикально. Он имеет небольшие размеры, потому его можно использовать для любых автомобилей. Детали можно поднимать при помощи специального рычага, который приводится в действие цилиндром.

Вернуться к оглавлению

Подкатная гидравлическая конструкция: чертеж и устройство

Привести в движение данный домкрат можно с помощью качания рычага.

Подкатное приспособление работает по тому же принципу, что и бутылочное. Разница лишь в том, что ось цилиндра размещается горизонтально, а поршень не совмещен с подхватом. Подкатной подъемник является телегой на колесиках, которая может передвигаться по ровному основанию. При подъеме подхвата подъемник будет смещаться под деталь.

Привести в движение подобную конструкцию можно при помощи качания рычага. Опускать домкрат можно поворотом винта клапана. Если понадобится опустить деталь вниз, то следует насадить ручку на винт клапана, чтобы заслонка могла войти в паз крепежного элемента. В процессе вращения рукоятки крутится и винт, в результате чего в рабочем цилиндре сбрасывается давление, а груз опускается вниз.

В большинстве случаев подобные конструкции встречаются на станциях шиномонтажа, так как они идеально подходят для подъема части автомобиля. Эксплуатировать данное устройство можно исключительно на ровном основании. Из-за больших размеров конструкцию не получится перевозить в автомобиле.

Вернуться к оглавлению

Чертеж и устройство двухуровневого гидравлического домкрата

Чертеж ромбового домкрата.

Двухуровневые конструкции используются чаще всего в автосервисах. К особенностям подобного устройства можно отнести 2 площадки для подъема груза. Оно состоит из силового гидравлического цилиндра, педали и рычага. Конструкция представляет собой гибрид подкатного и бутылочного подъемника. Приспособление используется на высоте 70-380 мм от земли в качестве подкатного и на высоте 380-690 мм в качестве бутылочного. В процессе работы механизма для подъема деталей используется рычаг и педаль.

Гидропневматический подъемник сочетает в себе пневматические и гидравлические элементы. Он может изготавливаться в подкатном варианте. Грузоподъемность конструкции – 3-80 т. Высота подхвата в данном случае будет низкой. Приспособление используется в большинстве случаев в сервисах по ремонту и обслуживанию автомобилей.

Вернуться к оглавлению

Зацепные и ромбовые гидравлические конструкции: чертежи и принцип действия

Подъемники низкого подхвата используются в случае, когда необходима небольшая высота подхвата: для установки и разборки оборудования, поднятия различных полотен в автомобильных мастерских. Минимальная высота подхвата составляет 15 мм. Ее можно регулировать пошагово, что является значительным преимуществом подобной конструкции. В основе такого подъемника лежит обыкновенное приспособление бутылочного типа.

Гидравлический домкрат ромбового типа используется чаще всего для подъема автомобилей в процессе ремонта. Его можно охарактеризовать высокой надежностью и простотой эксплуатации.

В качестве несущих элементов используются 4 рычага, которые соединяются между собой шарнирами. Принцип работы конструкции подобного типа и подъем деталей базируются на изменении углов между несущими элементами. К преимуществу ромбовых домкратов можно отнести небольшие размеры приспособления, что позволяет с легкостью его транспортировать в собственном автомобиле. Помимо того, конструкция отличается жесткостью и большой опорной поверхностью.

На чертеже гидравлического домкрата содержатся дополнительные элементы, которые могут быть установлены. Электродвигатель позволяет поднимать груз без применения особой силы. Вращение винта ромбического подъемника производится за счет электрического привода, который присоединяется к оси пантографа. Редуктор используется для того, чтобы увеличить крутящий момент.

Выбирать тип гидравлического домкрата необходимо исходя из того, какие грузы понадобится поднимать.

Каждый из устройств имеет свои преимущества и недостатки.

Схема гидравлического домкрата устройство

Гидравлический домкрат: виды, устройство, принцип работы

Гидравлический домкрат может быть переносным, стационарным или передвижным на специальной тележке. Он предназначен для поднятия тяжелых грузов и может использоваться как подъемник в автомобильных мастерских, при строительно-монтажных и других работах. Современные гидравлические подъемные устройства имеют высокий уровень показателей КПД, легко управляются и просты в обслуживании.

Кроме этого, они могут не только поднимать большие грузы вертикально вверх, но и работать как прессы в горизонтальном направлении или использоваться для натяжения арматуры при изготовлении конструкций из бетона.

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

1. Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
2. Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
3. Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Принцип работы гидравлического домкрата

Схема устройства гидравлического домкрата бутылочного типа состоит из высокопрочного цилиндрического корпуса, разделенного на два резервуара. В одном находиться подвижный поршень, а в другом жидкость (масло).

Там же встроены плунжер с клапанами, через которые перекачивается жидкость. На самом корпусе смонтирован рычаг для перекачки жидкости из одного резервуара в другой.

Схематическая работа этого гидроподъемника довольно простая. Здесь действует принцип сообщающихся между собой сосудов. Рычаг, приводимый в движение руками оператора, приводит в движение нагнетательный насос, который через плунжер перекачивает рабочую жидкость из резервной емкости в емкость под поршень.

При каждом качке рычага количество жидкости под поршнем увеличивается, и она выдвигает его из корпуса гидродомкрата. Поршень выдвигаясь, поднимает определенный груз. При этом благодаря специальным клапанам, усилие, которое прилагает человек, увеличивается почти в сотни раз.

Для того чтобы поршень вернулся в исходное положение, приоткрывается возвратный клапан. Под давлением поршня жидкость перемещается в резервную емкость, и он опускается внутрь корпуса.

Подобная схема работы присуща практически для всех видом гидродомкратов. Поэтому чертежи, схемы, руководства по их сборке, а также эксплуатации этих инструментов практически одинаковы.

Устройство подкатного гидравлического домкрата

Этот вид гидроподъемника, по сути, напоминает тележку на четырех колесах, которую без усилия можно загнать под любую автомашину или специальный поддон с грузом. На раме тележки укреплен гидравлический подъемник с горизонтальным выдвижным штоком.

Шток при выдвиженииприводит в движениемеханизм вертикального подъема специальной упорной площадки, которой и осуществляется подъем грузов.

Механизм, который преобразует горизонтальное движение в вертикальное, чаще всего состоит из шарнирной конструкции, а управление передвижением тележки, осуществление ее подката под груз и его подъем, осуществляется одной длинной рукояткой.

После подката домкрата под автомобиль, поворотом рукоятки открывается впускной клапан емкости, в которой находится выдвижной поршень. Покачиванием ручки приводится в действие насос, благодаря которому под поршень перекачивается жидкость и он приводит в движение шарнирный подъемный механизм. Основная работа производится плунжером и прямым впускным клапаном.

Чтобы опустить ранее поднятый груз, или несколько понизить давление в системе домкрата, ручку управления следует повернуть в обратную сторону. При этом откроется выпускной клапан и жидкость, находящаяся под поршнем, перетечет в резервную емкость гидродомкрата.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

• Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
• Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
• Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
• Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Ремонт подкатного гидродомкрата своими руками

Ремонт гидродомкрата начинается со снятия подъемного поршня и его осмотра для выявления коррозии и деформации. Если эти изъяны обнаружены, рекомендуется поршень заменить новым.

Затем промывается от грязи и проверяется пропускной клапан, через который масло перекачивается под поршень. В случае если на нем обнаружатся следы деформации или какие-либо иные изъяны, клапан попросту заменяется новым из ремкомплекта.

Устроенный в седло клапан не пропускает жидкость из-под поршня обратно в резервную емкость домкрата и должен быть тщательно очищен от грязи, а также плотно перекрывать отверстие клапана.

После осмотра и очистки, все детали промываются в керосине, а вышедшие из строя меняются на новые и устанавливаются на свои места. А также меняются все уплотнительные прокладки и манжет. После полной сборки подъемника, в него заливается свежее масло.

Прокачка системы от воздуха

При длительной эксплуатации домкрата, в его рабочей жидкости постепенно накапливаются пузырьки воздуха которые снижают скорость выхода поршня.

Для этого нужно открыть клапан, пропускающий рабочую жидкость из рабочего отделения домкрата в резервный бачок.

Затем, сняв с бачка крышку, несколько раз быстро перекачать масло. После нескольких перекачек воздух из рабочего отделения полностью удалиться и инструмент снова заработает в своем обычном режиме. Если прокачка не увенчалась успешно, следует снова произвести перекачку масла.

Заливка масла

Состоит из двух действий — промывки и самой заливки. После того как старая жидкость будет слита, вместо нее заливается жидкость для промывки. Ее свободно можно купить в строительном магазине.

После этого следует минимум 3−4 раза прокачать домкрат, затем, долив жидкости, прокачать еще пару раз. Слив промывочной жидкости производиться тем же способом, что и отработанное масло.

При заливке поршень должен быть полностью опущен в корпус гидродомкрата. Масло заливается под самый верх отверстия масляного бачка. Затем, закрыв крышку бака, следует прокачать механизм около 5 раз, при этом уровень масла в резервуаре будет уменьшаться, поэтому после каждой перекачки его нужно доливать.

После того как уровень жидкости после перекачки перестанет уменьшаться, следует открыть перепускной клапан и перекачать домкрат еще пару раз, пока залитое масло не освободится от воздушных пузырьков.

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

1. Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
2. Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
3. Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
4. Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

Гидравлические домкраты бутылочного и подкатного типа: устройство, принцип действия, схемы

Для подъема на небольшие высоты грузов нецелесообразно привлекать спецтехнику. С этой задачей специально справляется особый вид инструментов – домкрат. Максимальной грузоподъемностью обладают гидравлические модели, которые отличаются не только надежностью, но и долговечностью эксплуатации.

Принцип работы и конструкция гидравлического домкрата

Конструкция гидравлического домкрата

Схема работы этого подъемного устройства предельно проста. В основу его функционирования положен принцип действия сообщающихся сосудов. С помощью нагнетательного насоса рабочая жидкость перекачивается из резервной емкости в основную. Это создает в последнем повышенное давление, которое провоцирует поднятие поршня.

Для практической реализации этой схемы была разработана простая конструкция. Для ее обслуживания и ремонта не нужно специальных инструментов, так как количество деталей невелико. Они не отличаются сложностью, имеют большой эксплуатационный ресурс.

Устройство гидравлического домкрата должно включать в свою схему следующие компоненты:

• резервная емкость. Она содержит рычажную систему, которая предназначена для перекачивания рабочей жидкости в основной цилиндр;
• рабочий цилиндр. Он имеет поршень, поднимающийся по мере поступления масла. Для ограничения высоты в некоторых конструкциях предусмотрен плунжер;
• опора. Должна иметь большую поверхность, чтобы компенсировать механическое давление, возникающее в результате поднятия груза.

Главным параметром устройства является грузоподъемность. Также при выборе следует учитывать допустимую высоту подхвата, которая зависит от принципа действия устройства — минимальное расстояние между верхней плоскостью поршня и основания. Величина рабочего хода характеризует максимально допустимое поднятие груза.

В случае поломки гидравлического домкрата его ремонт можно сделать самодеятельно. Но предварительно следует детально изучить особенности конкретной модели.

Виды гидравлических домкратов

Виды гидравлических домкратов

Для выбора оптимальной модели необходимо предварительно проанализировать требуемые эксплуатационные свойства. Для автомастерской они будут одни, а для частного использования – другие. Это повлияет на характеристики гидравлического домкрата.

Прежде всего следует определиться с максимальной грузоподъемностью. В выбранной модели это показатель должен быть на 10-15% больше, чтобы обеспечить больший срок безремонтной эксплуатации. Немаловажное значение имеет температура в помещении – она может повлиять на качество рабочей жидкости. Сохранение ее исходных параметров является основным принципом нормальной эксплуатации.

Исходя из этих характеристик, возможен выбор следующих типов гидравлических домкратов:

• подкатного типа. Состоит из рамы, на которой располагается весь механизм. Поднятие происходит за счет действия гидравлического поршня на рычажную систему. Для большей мобильности она оборудована колесами. Во время поднятия они смещаются относительно рамы, чтобы вся нагрузка приходилась только на нее;
• бутылочного типа. Самая простая модель, где рабочий цилиндр располагается вертикально, по принципу бутылки. Отличается небольшими габаритами и часто используется для комплектации автомобилистами;
• тип привода – ручной или электрический. В первом случае нагнетание рабочей жидкости происходит за счет работы механического рычага. Для поднятия больших грузов рекомендуется приобретать модели с электрическим приводом, у которых перекачка происходит с помощью встроенного насоса.

Схема бутылочного домкрата Схема подкатного домкрата Домкрат с ручным приводом Домкрат с электрическим приводом

Для многих важна возможность сделать ремонт домкрата самостоятельно. Меньше всего усилий понадобится для восстановления работоспособности бутылочной модели. Профессиональное ремонтное оборудование потребуется для электрических подкатных домкратов.

Для увеличения грузоподъемности можно приобрести модели, где поршень давит не на груз, а в обратном направлении. При этом можно использовать широкую опору, которая снизит вероятность проседания грунта.

Причины поломок домкратов гидравлического типа

Гидравлический домкрат в разобранном виде

Существует несколько объективных причин, по которым подъемное оборудование не будет полностью или частично функционировать. Чаще всего их появление связано с нарушением правил эксплуатации. На бутылочный домкрат может оказывать усилие, превышающее паспортные характеристики. В этом случае потребуется выполнить ремонт.

Наиболее часто встречающиеся неполадки гидравлического домкрата:

• остановка. Чаще всего это связано с отсутствием масла или засорением фильтра. Для выяснения причин необходимо разобрать конструкцию и сделать ремонт или заполнить емкость рабочей жидкостью;
• не поднимается поршень. Объясняется недостаточным объемом рабочей жидкости;
• медленный подъем или рывки. Причина – наличие воздуха в системе, действие его на поршень;
• снижение давления. Необходимо сделать ремонт клапана или его полную замену.

Чаще всего после разборки корпуса проблема видна сразу. Если же причиной неисправности является механическое повреждение корпуса или поршня – лучше всего приобрести новый домкрат,а не производить ремонт старого.

В видеоматериале наглядно показан принцип работы бутылочного гидравлического подъемника:

Гидравлический домкрат: устройство, как прокачать своими руками и принцип работы

Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.

Фото устройства гидравлического домкрата

Собрать подкатной домкрат своими руками хотят многие автовладельцы. Это существенно упрощает процессы ремонта, профилактики автомобиля, избавляет от необходимости посещать СТО и тратить деньги на покупку заводских домкратов.

Сам по себе домкрат — это устройство, предназначенное для подъема груза на требуемую высоту. Такие агрегаты широко применяются в быту и промышленности, различаясь при этом габаритами и мощностью.

Устройство для подъема груза применяется для:

• Фиксации;
• Перемещения;
• Поднятия тяжелых деталей;
• В строительных сферах;
• При разборке автомобиля, замене колес и пр.

При этом главная отличительная черта — это грузоподъемность. Некоторые модели предназначены для поднятия нескольких тонн, а другие — для сотен тонн веса.

Устройство гидродомкрата

Схема принципа работы и устройства гидравлического домкрата

Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления.

Подъемное устройство состоит из трех основных компонентов:

• Подвижного поршня;
• Корпуса. Его изготавливают из высокопрочного металла, имеет форму цилиндра. Помимо функций корпуса, он играет роль емкости, где находится масло;
• Жидкой среды. В роли нее выступает машинное масло;
• Рычаги;
• Клапаны;
• Плунжеры.

1. На рычаг подается усилие, а применение клапанов дает возможность увеличить его в десятки раз.
2. Плунжер позволяет перемещать устройство поршня путем передачи рабочей жидкости, которой выступает масло, в емкость под плунжером.
3. За счет клапана масло не перетекает обратно в корпус.
4. Постепенно плунжер передает большее количество масла под поршень, что способствует его поднятию.
5. Для опускания груза нужно, чтобы масло вернулась в устройство корпуса. Тут требуется приоткрыть клапан.

Подобный принцип работы актуален для всех гидравлических домкратов. Потому схема, чертежи, видео руководства по сборке и эксплуатации данных устройств примерно одинаковы.

Преимущества и недостатки

Если вы решите собрать устройство для подъема груза бутылочного типа, создавая тем самым гидравлический домкрат, либо хотите купить заводское оборудование, следует предварительно узнать про сильные и слабые стороны, которыми характеризуется устройство.

Начнем с преимуществ, к которым относят:

• Высокие показатели мощности;
• Простота эксплуатации;
• Высокий КПД, достигающий 80 процентов;
• Устройство работает при перемещении грузов весом до 200 тонн. Так что поднимает гидродомкрат приличную массу.

Но у такого типа домкрата есть свои недостатки. Их следует знать до начала работы на нем.

1. Устройство не может поднять груз с небольшой высоты.
2. Невозможность устанавливать уровень опускания деталей.
3. Устройство такого типа требует пристального внимания, периодического сервисного обслуживания. Схема сервисного обслуживания предусматривает необходимость заливать масло, менять сальники, прокладки.
4. Гидравлический домкрат можно транспортировать и хранить только при условии его вертикального расположения. В противном случае вытекает масло, его приходится заливать заново для нормальной работы. Заправить агрегат не сложно, но постоянно делать это никому не захочется.
5. Принцип устройства не позволяет ему быстро выполнять функции подъема и опускания.
6. Подъем осуществляется циклично.
7. Устройство такого типа достаточно дорогое.
8. Поломки для гидравлических домкратов не редкость, а в обслуживании они довольно дорогие.

Виды гидравлических домкратов

Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.

1. Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
2. Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами. Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
3. Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
4. Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
5. Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.

Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.

Ремонт и прокачка

Принцип работы понятен. Остается разобраться, как выполнить ремонт и прокачку устройства. Какое именно масло вы будете заливать при его замене или доливке, опирайтесь на заводские инструкции производителя.

К самым распространенным поломкам гидравлических домкратов можно отнести следующие:

• Недостаток масла;
• Избыток воздуха внутри;
• Образование ржавчины, грязи;
• Деформированный шток.

В этом случае потребуется провести ремонт и прокачать ваш гидравлический домкрат.

1. По мере эксплуатации масло будет вытекать из гидравлического домкрата, что приводит к необходимости периодического добавления рабочей жидкости. Доливка выполняется ремкомплектом.
2. Перед началом обслуживания подготовьте емкость, куда будет сливаться старое масло, подготовьте свежую жидкость для заливки.
3. Гаечными ключами открутите крепления, извлеките клапан слива, поршень домкрата.
4. Зачистите поршни, удалите грязь, ржавчину, проверьте их на предмет целостности.
5. Снаружи внутри зачастите клапан стравливания. Наличие на нем дефектов говорит о необходимости замены.
6. Осматривая клапан, не потеряйте шарик из металла. Если он не будет плотно прилегать, домкрат работать толком не сможет.
7. Путем прокачки слейте старое масло. Для этого перемещайте рычаг вверх-вниз, пока все масло не перетечет в главный цилиндр.
8. Зачистите все детали после слива, замените манжеты, прокладки.
9. Желательно промыть керосином. Залейте его внутрь домкрата, прокачайте, предварительно сняв запорную иглу. Прокачкой удалите керосин, заполните емкость новым маслом.
10. Если образовалась воздушная пробка в домкрате, снимите пробку масляного бака, откройте клапан и прокачайте несколько раз. Затем откройте сливной клапан и поставьте на место пробку.

Принцип прокачки, обслуживания не вызывает проблем, потому каждый пользователь может своими руками ремонтировать гидравлический домкрат.

Рейтинг статьи — рейтинг материала: 4,50 из 5 Loading…

Устройство гидравлического домкрата

Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ. Подобный инструмент предназначается для подъема тяжелых объектов на небольшую высоту. Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Рассматриваемое грузоподъемное устройство характеризуется определенными качествами, которые нужно учитывать при его выборе и ремонте. Рассмотрим подробнее устройство и принцип действия гидравлического домкрата, особенности проведения ремонтных работ и обслуживания подробнее.

Устройство гидравлического домкрата

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

1. Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
2. Рабочей камеры, которая имеет зеркальную поверхность.
3. Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
4. Специальный клапан, ограничивающих движение жидкости.
5. Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

1. Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
2. Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
3. Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
4. Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

1. Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
2. Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
3. Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
4. Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
5. Подъем осуществляется циклами, плавности у хода нет.
6. Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
7. Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Устройство домкрата бутылочного типа

Довольно большое распространение получили бутылочные домкраты. Это связано с их невысокой стоимостью, а также простотой конструкции и ее надежностью. Устройство гидравлического домкрата бутылочного типа характеризуется наличием следующих элементов:

1. Основной поршень.
2. Шток.
3. Рычаг.
4. Клапан всасывания рабочей жидкости.
5. Предохранительный элемент, не позволяющий жидкости идти в обратную сторону.
6. Резервуар, в котором хранится масло.
7. Рабочая камера.

Только при обеспечении герметичности конструкции можно обеспечить надежную работу рассматриваемого устройства. При изготовлении наружного корпуса применяется чугун или сталь, которые могут выдержать высокую нагрузку.

Гидравлический домкрат бутылочного типа

Устройство бутылочного домкрата определяет то, что при увеличении размеров механизма повышается и показатель грузоподъемности.

Принцип работы

Устройство гидродомкрата позволяет быстро поднять различные объекты, вес которых может достигать несколько тонн. Принцип работы подкатного гидравлического домкрата можно охарактеризовать следующим образом:

1. Для подъема груза первым делом нужно оказать воздействие на рычаг. При этом передаваемое усилие невысокое, оно способно создать требующееся давление для открытия клапана.
2. После открытия клапана жидкость из накопительной камеры попадает в рабочую. При отсутствии давления на момент подъема рычага клапан закрывается, исключая вероятность обратного тока масла.
3. При наполнении рабочей камеры происходит постепенный подъем поршня. Стенки цилиндра рассчитаны на нагрузку, которая прямо пропорциональна весу поднимаемой конструкции.

Для того чтобы поршень вернулся в нижнюю точку требуется открыть запорный клапан. Оказываемое давление на конструкцию приведет к тому, что масло будет выдавлено в накопительную камеру. Работает гидравлический домкрат по закону Паскаля, поршень некоторых приводится в действие не рычагом, а другим механизмом.

В заключение отметим, что подкатная конструкция характеризуется наличием специальной подвижной опоры. За счет этого механизм можно быстро разместить под автомобилем или другим объектом. Основная часть также представлена бутылочным домкратом, который рассчитан на большую нагрузку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата

Во многих областях деятельности возникает необходимость поднятия и удержания грузов на определённой высоте.

Часто вес этих грузов превышает возможности человека.

Поэтому для решения таких задач применяют различные виды домкратов, в том числе и гидравлический домкрат.

Преимущества и недостатки

Популярность современных гидравлических домкратов объясняется их достоинствами с точки зрения конструктивной надёжности и относительной простоты в эксплуатации. К основным достоинствам можно отнести следующее:

• Широким диапазоном грузоподъемности. Отдельные образцы способны поднимать грузы до 200 тонн.
• Достаточно высоким коэффициентом полезного действия. У хороших аппаратов она достигает 80 процентов.
• Хорошая плавность движения. Она проявляется как во время подъёма, так и при опускании груза.
• Способность обеспечить высокую точность момента торможения.
• Стабильную надёжность фиксации груза на требуемой высоте.
• Применение различных схем подъёма груза.
• Небольшие габариты для заданных параметров подъёма.

К недостаткам относятся:

• Начальная высота подъёма выше, чем у механических домкратов.
• Они достаточно медленные при подъёме и опускании.
• Большую массу по сравнению с механическими домкратами.
• Относительно крупные массогабаритные характеристики.
• Ограничения при эксплуатации в различных условиях окружающей среды (температуре, влажности).
• Критичность к горизонтальному уровню установки.
• Требуют проведения регулярных регламентных работ.
• Устранение проявившихся неисправностей требует определённой квалификации и наличия соответствующих запасных частей.
• Относительно высокая цена каждого агрегата.

Классификация гидравлических домкратов

Современные гидравлические домкраты целесообразно классифицировать по следующим показателям: области применения, техническим характеристикам и типу (форме) конструкции. Область применения предъявляет требования к техническим характеристикам и форме конструктивного исполнения.

К техническим характеристикам следует отнести:

• грузоподъёмность;
• максимально допустимая высота подъёма заданного груза;
• геометрические размеры самой конструкции;
• допустимому усилию на привод, создаваемому домкратом;
• виду подключённого привода. Обычно применяют два вида или механический или электрический;

Конструкция гидравлического домкрата определяется поставленными задачами.

В основном они бывают следующих видов:

• Наиболее распространённый, так называемый бутылочный гидравлический домкрат.
• Для увеличения высоты подъёма применяется телескопический домкрат. У него в качестве рабочего штока применяется выдвигающийся телескопический поршень.
• Для повышения грузоподъёмности в конструкцию домкрата включают второй поршень. Такие домкраты называются двухштоковыми.
• В автомобильных сервисных центрах, на складах, где необходимо производить подъём груза с малой высоты применяются так называемые подкатные домкраты.

Устройство и принцип работы гидравлического домкрата

Принцип работы любого гидравлического домкрата основан на известном ещё со школы законе Паскаля. Все гидравлические домкраты выполнены как два сообщающихся сосуда. Они заполнены специальным гидравлическим маслом. В процессе перекачки этого масла из одного сосуда в другой через специальный клапан, во втором сосуде создаётся избыточное давление. Благодаря этому давлению происходит процесс движения поршня домкрата, Этот поршень исполняет роль подъёмника.

Чтобы вернуть поршень домкрата в исходное состояние открывается так называемый стравливающий клапан. Через него гидравлическое масло возвращается в первоначальную ёмкость. По аналогичному принципу построен пневматический домкрат. Главной особенностью таких домкратов является использование для операции подъёма и опускания, давление воздуха. Оно создаётся отдельным компрессором.

Управление домкратом зависит от модели выбранного насоса. Процесс управления может осуществляться либо вручную, гидравлической системой, либо пневматической системой.

Детальная схема гидравлического домкрата включает следующие элементы:

• Цилиндрический корпус. В нем размещается гидравлическое масло. Он является одним из сообщающихся сосудов.
• Поршень. Он двигается в корпусе благодаря давлению масла. Это давление создаётся системой управления.
• Распределитель. С его помощью происходит перераспределение давления в требуемом направлении.
• Фильтр для очистки гидравлического масла. Благодаря ему происходит удаление грязи и различных частиц из состава масла. Кроме этого он предотвращает образование областей с повышенной вязкостью.
• Нагнетающий клапан. С его помощью в рабочей области домкрата поддерживается требуемое давление. Это способствует поднятие необходимого груза на заданную высоту и его удержании на этой высоте.
• Для возврата поршня в исходное положение предусмотрен специальный клапан сброса давления.
• Внешний насос. С его помощью происходит нагнетание масла в цилиндр и поддержание требуемого давления. В современных домкратах обычно применяют три вида насосов: шестереночный, пластинчатый, поршневой.

Ремонт гидравлического домкрата своими руками

Принцип работы гидравлического домкрата

Работа гидравлического домкрата основана на принципе механического гидравлического рычага .

В результате действия этих законов прикладывая небольшое усилие к ручке домкрата можно получить большую силу на его штоке.

Конструкция гидравлического домкрата

Рассмотрим конструкцию домкрата подробнее.

Наиболее важными элементами домкрата являются рычаг 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.

Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.

При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8.

За счет этого разрежения клапан 5 открывается, а клапан 6 закрывается.

Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через обратный клапан 5.

Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая давление в ней.

Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.

После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз — жидкость вытесняется под поршень.

В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.

Устройство гидравлического подъемника

В рассмотренном примере в одном корпусе были объедены несколько важнейших элементов гидропривода:

• полость с насосным плунжером и клапанами — это поршневой насос
• расположенный в цилиндрической полости поршень со штоком — гидроцилиндр
• емкость с жидкостью — бак

Эти элементы могут быть размещены отдельно, тогда изменятся конструктивные особенности, предназначение домкрата, но принцип его работы останется неизменным. Изменим компоновку ручного домкрата и получим подъемник для ремонтной мастерской.

Поршневой насос, можно заменить на шестеренный. Приводом для насоса послужит электродвигатель.

Рабочая жидкость по рукавам высокого давления будет поступать к гидроцилиндрам, расположенным в направляющих опорах. Для управления движением гидроцилиндров используется гидравлический распределитель. Для защиты системы от перегрузки служит предохранительный клапан.

Принцип работы подъемника

В нейтральном положении распределителя жидкость через предохранительный клапан отправляется на слив. При переключении распределителя жидкость под давлением начнет поступать под поршни гидроцилиндров, заставляя их переместиться вверх. При переключении распределителя в нейтраль полости цилиндров будут заперты, штоки цилиндров будут неподвижны (для исключения движения за счет перетечек используют гидрозамок).

При переключении распределителя в третье положение, жидкость начнет поступать в штоковую полость гидроцилиндра, заставляя его переместиться вниз.

Устройство бутылочного домкрата

Домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1.       Основной поршень

2.       Рычаг

3.       Шток

4.       Клапан всасывания

5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид
•  Двухштоковый бутылочный

Домкрат одноштоковый

Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 3.5 из 5.

Принцип работы домкрата гидравлического бутылочного разрезе

Гидравлический домкрат может быть переносным, стационарным или передвижным на специальной тележке. Он предназначен для поднятия тяжелых грузов и может использоваться как подъемник в автомобильных мастерских, при строительно-монтажных и других работах. Современные гидравлические подъемные устройства имеют высокий уровень показателей КПД, легко управляются и просты в обслуживании.

Кроме этого, они могут не только поднимать большие грузы вертикально вверх, но и работать как прессы в горизонтальном направлении или использоваться для натяжения арматуры при изготовлении конструкций из бетона.

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

1. Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
2. Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
3. Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Принцип работы гидравлического домкрата

Схема устройства гидравлического домкрата бутылочного типа состоит из высокопрочного цилиндрического корпуса, разделенного на два резервуара. В одном находиться подвижный поршень, а в другом жидкость (масло).

Там же встроены плунжер с клапанами, через которые перекачивается жидкость. На самом корпусе смонтирован рычаг для перекачки жидкости из одного резервуара в другой.

Схематическая работа этого гидроподъемника довольно простая. Здесь действует принцип сообщающихся между собой сосудов. Рычаг, приводимый в движение руками оператора, приводит в движение нагнетательный насос, который через плунжер перекачивает рабочую жидкость из резервной емкости в емкость под поршень.

При каждом качке рычага количество жидкости под поршнем увеличивается, и она выдвигает его из корпуса гидродомкрата. Поршень выдвигаясь, поднимает определенный груз. При этом благодаря специальным клапанам, усилие, которое прилагает человек, увеличивается почти в сотни раз.

Для того чтобы поршень вернулся в исходное положение, приоткрывается возвратный клапан. Под давлением поршня жидкость перемещается в резервную емкость, и он опускается внутрь корпуса.

Подобная схема работы присуща практически для всех видом гидродомкратов. Поэтому чертежи, схемы, руководства по их сборке, а также эксплуатации этих инструментов практически одинаковы.

Устройство подкатного гидравлического домкрата

Этот вид гидроподъемника, по сути, напоминает тележку на четырех колесах, которую без усилия можно загнать под любую автомашину или специальный поддон с грузом. На раме тележки укреплен гидравлический подъемник с горизонтальным выдвижным штоком.

Шток при выдвиженииприводит в движениемеханизм вертикального подъема специальной упорной площадки, которой и осуществляется подъем грузов.

Механизм, который преобразует горизонтальное движение в вертикальное, чаще всего состоит из шарнирной конструкции, а управление передвижением тележки, осуществление ее подката под груз и его подъем, осуществляется одной длинной рукояткой.

После подката домкрата под автомобиль, поворотом рукоятки открывается впускной клапан емкости, в которой находится выдвижной поршень. Покачиванием ручки приводится в действие насос, благодаря которому под поршень перекачивается жидкость и он приводит в движение шарнирный подъемный механизм. Основная работа производится плунжером и прямым впускным клапаном.

Чтобы опустить ранее поднятый груз, или несколько понизить давление в системе домкрата, ручку управления следует повернуть в обратную сторону. При этом откроется выпускной клапан и жидкость, находящаяся под поршнем, перетечет в резервную емкость гидродомкрата.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

• Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
• Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
• Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
• Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Ремонт подкатного гидродомкрата своими руками

Ремонт гидродомкрата начинается со снятия подъемного поршня и его осмотра для выявления коррозии и деформации. Если эти изъяны обнаружены, рекомендуется поршень заменить новым.

Затем промывается от грязи и проверяется пропускной клапан, через который масло перекачивается под поршень. В случае если на нем обнаружатся следы деформации или какие-либо иные изъяны, клапан попросту заменяется новым из ремкомплекта.

Устроенный в седло клапан не пропускает жидкость из-под поршня обратно в резервную емкость домкрата и должен быть тщательно очищен от грязи, а также плотно перекрывать отверстие клапана.

После осмотра и очистки, все детали промываются в керосине, а вышедшие из строя меняются на новые и устанавливаются на свои места. А также меняются все уплотнительные прокладки и манжет. После полной сборки подъемника, в него заливается свежее масло.

Прокачка системы от воздуха

При длительной эксплуатации домкрата, в его рабочей жидкости постепенно накапливаются пузырьки воздуха которые снижают скорость выхода поршня.

Для этого нужно открыть клапан, пропускающий рабочую жидкость из рабочего отделения домкрата в резервный бачок.

Затем, сняв с бачка крышку, несколько раз быстро перекачать масло. После нескольких перекачек воздух из рабочего отделения полностью удалиться и инструмент снова заработает в своем обычном режиме. Если прокачка не увенчалась успешно, следует снова произвести перекачку масла.

Заливка масла

Состоит из двух действий — промывки и самой заливки. После того как старая жидкость будет слита, вместо нее заливается жидкость для промывки. Ее свободно можно купить в строительном магазине.

После этого следует минимум 3−4 раза прокачать домкрат, затем, долив жидкости, прокачать еще пару раз. Слив промывочной жидкости производиться тем же способом, что и отработанное масло.

При заливке поршень должен быть полностью опущен в корпус гидродомкрата. Масло заливается под самый верх отверстия масляного бачка. Затем, закрыв крышку бака, следует прокачать механизм около 5 раз, при этом уровень масла в резервуаре будет уменьшаться, поэтому после каждой перекачки его нужно доливать.

После того как уровень жидкости после перекачки перестанет уменьшаться, следует открыть перепускной клапан и перекачать домкрат еще пару раз, пока залитое масло не освободится от воздушных пузырьков.

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

1. Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
2. Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
3. Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
4. Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

Подъем грузов является не такой простой, как может показаться на первый взгляд, операцией. Здесь, как и при решении любой другой задачи, необходимо использовать правильный подход. Не каждое оборудование может быть использовано для этой цели. Чаще всего применяются гидравлические домкраты, которые не только обладают прекрасной грузоподъемностью, но и обеспечивают более высокий уровень безопасности, нежели современные виды лебедок. Сам по себе гидравлический домкрат имеет довольно простое устройство, поэтому при желании его можно даже сделать своими руками.

Назначение и особенности устройства

Многие знают, что одними из первых к помощи домкрата прибегают автолюбители. Этот инструмент им требуется для того, чтобы поднять свое транспортное средство на определенную высоту, чтобы в подобном положении провести необходимые работы. Лучше всего с этой задачей справится именно гидравлический домкрат, учитывая его большую грузоподъемность и отсутствие необходимости прилагать большие усилия для подъема груза.

Когда-то подобного рода задачи решали при помощи механических приспособлений подобного типа. Но шло время, и в определенный момент пришло понимание того, что возможности механики ограничены и нельзя создать высокое давление, какие бы усилия человек ни прилагал. На смену им пришли современные подъемные механизмы, в которых для работы используется масло. Благодаря этому веществу, которое находится в домкрате под давлением, можно с легкостью создать необходимое давление. Именно особенности конструкции позволяют им поднимать достаточно тяжелые грузы на различную высоту.

Встречаются такие приспособления, которые могут поднимать даже грузы весом в несколько тонн. Из этого следует, что домкраты можно использовать для подъема не только автомобилей, но и любых других элементов конструкций. Например, они прекрасно справятся с задачей по подъему плит фундамента или колонн.

Возвращаясь же к самому распространенному случаю применения домкратов, они позволяют на долгое время поднять и зафиксировать транспорт в нужном положении, благодаря чему можно спокойно заниматься решением возникшей задачи, например, выполнить балансировку колес автомобиля.

Их имеют в своем арсенале не только специалисты автомастерских, но и рабочие крупных нефтеперерабатывающих предприятий. Незаменимы эти помощники и на электростанциях. Постепенно с возможностями этих приспособлений познакомились и простые обыватели. За последнее время все чаще такие механизмы можно встретить в гаражах рядовых граждан. Примечательно, что эти механизмы могут функционировать как в горизонтальной, так и в вертикальной плоскости. Это поспособствовало еще большему распространению этих устройств в сфере строительства.

Конструкция гидравлического домкрата

Познакомившись с основными возможностями домкрата, можно перейти к рассмотрению его конструкции. В ней можно выделить три основных элемента:

• Первым выступает жидкость, которая приводит в движение поршень. Обычно в качестве неё используется масло.
• Также домкрат имеет корпус, который должен быть надежным. Для этого его чаще всего изготавливают из закаленной стали. Есть модели, у которых корпус выполнен коротким или длинным. Подобные различия обусловлены в первую очередь предназначением оборудования.
• В корпусе, который выполняет функцию своеобразного цилиндра, ходит рабочий элемент, называемый поршнем. При необходимости винт с подъемной пятой можно вернуть в плунжер. Таким образом, можно регулировать максимальную величину подъёма.

Привести в действие подъемный механизм можно разными способами — рукой, ногой, или же он может работать в автоматическом режиме. Многие модели оснащены клапанами безопасности, не позволяющими рабочему органу совершать обратный ход.

Функция по подъему специальной площадки возложена на выдвижной цилиндр и подъемный механизм. Спустить ее можно при необходимости и в ручном режиме. Для этого нужно только повернуть ручку. Есть модели, в конструкции которых предусмотрены специальные колёса, делающие их мобильными. Обычно такие домкраты можно встретить в частных автомастерских. Есть в продаже и специальные удлиненные модели, с помощью которых можно поднимать на достаточно большую высоту большие грузы, например, автобусы.

Принцип работы домкрата

Разобравшись с тем, из каких элементов состоит домкрат, настала пора узнать, как работает это приспособление. На самом деле здесь нет ничего сложного. В основу работы положен принцип сообщающихся сосудов:

• Первым делом устройство устанавливают на ровную твердую поверхность.
• Далее, нужно нажать на специальный рычаг. Но прежде необходимо убедиться, что клапан на устройстве находится в закрытом положении.
• Когда домкрат с грузом достигнет нужной высоты, подъем останавливают. В обратной ситуации, когда нужно опустить систему, используют клапан аппарата, который плавно вращают против часовой стрелки.

Таким образом, основным рабочим элементом в этом устройстве выступает специальный рычаг, обеспечивающий перекачивание масла. Во время движения оно начинает воздействовать на поршень, который, в свою очередь, производит подъём. Вернуться назад масло не может, поскольку этому мешают нагнетательный и всасывающий клапаны.

Домкраты можно использовать не только для подъема грузов. С их помощью можно выполнять запрессовку, гибку, а также другие смежные работы. При решении подобных задач должна быть установлена защитная резьба. Для более точного выполнения операции можно откалибровать усилие. Подобрать подходящее давление позволяют специальные манометры.

В этом и заключается принцип работы домкратов. Он един для всех устройств вне зависимости от их конструкции. Научиться обращаться с таким механизмом может каждый. Конечно, в первый раз возможны определенные трудности. Однако если заранее узнать об особенностях конкретной разновидности домкратов, то всё значительно упрощается.

Классификация и сравнительные моменты

Этому вопросу также следует уделить внимание, ведь он раскрывает основные отличия гидравлического и других подобных устройств.

Бутылочные устройства

Домкраты подобного типа имеют довольно простую конструкцию. Можно сказать, что она является самой примитивной среди всех встречающихся сегодня приборов. Гидравлические бутылочные домкраты активно применяются во многих сферах человеческой деятельности, что можно объяснить их высокой грузоподъемностью. С их помощью можно поднимать грузы весом от 2 до 100 тонн.

Вертикальные версии обладают высокими прочностными характеристиками и предусматривают возможность использования широкой опоры для выполнения тех или иных операций. Наибольшее распространение они получили в сфере обслуживания грузовых автомобилей, где с их помощью осуществляют подъем грузовиков или автобусов.

Подкатные механизмы

Эта группа подъемных механизмов также является одной из самых востребованных. Чаще всего их используют в автомобильном деле. В конструкции этих устройств ось цилиндра размещена не в вертикальной плоскости, а соединяется напрямую с рычагом домкрата. Эти устройства обязательно оснащаются колёсами, которые позволяют их перемещать на любой поверхности.

Подъемные механизмы подобного типа отличаются высокими показателями грузоподъемности. Ещё они очень удобны в использовании. Работают они по тому же принципу, что и все прочие домкраты. По своему конструкционному исполнению подкатные гидравлические домкраты почти не отличаются от бутылочных аналогов.

Гидравлические гибриды

Эти версии домкратов получили наибольшее распространение в сфере сервисного обслуживания автомобилей, где с их помощью выполняют ремонтные работы различной степени сложности и с самыми разными автомобилями. Из особенностей этих устройств следует выделить наличие двух рабочих площадок. Они приносят пользу, когда необходимо поднять легковой автомобиль, а затем какую-нибудь газель.

Это прекрасный выбор для профессионалов. Такие модели сочетают в себе возможности бутылочного и подкатного домкрата. Благодаря тому, что их возможности смогли воплотиться в одном многофункциональном устройстве, у покупателей появляется возможность приобрести незаменимого помощника и немало на этом сэкономить. Эти устройства столь же просты в обращении, как и все остальные: для приведения их в действие можно использовать ручной рычаг или ножную педаль.

Зацепные домкраты

Чаще всего к этим механизмам прибегают в тех случаях, когда требуется небольшое подхватное усилие. Они отлично подходят для подъёма какого-либо оборудования. Также их можно использовать и в процессе сборки сложных механизмов, где необходима небольшая высота подхвата.

Ромбовые устройства

Подъемные механизмы подобного типа наиболее востребованы среди автолюбителей, которым требуется устройство для подъёма своего транспортного средства. Эти механизмы отличаются высокой надежностью. По своему исполнению они в точности выглядят как ромбовые винтовые домкраты. Иметь такого помощника в гараже будет рад каждый автолюбитель. В конструкции этих устройств функции несущих элементов выполняют четыре рычага.

Преимущества и недостатки гидравлических домкратов

Невозможно правильно выбрать домкрат, не ознакомившись прежде с их достоинствами и недостатками. К достоинствам можно отнести:

• Эти подъемные механизмы отличаются неприхотливостью в обращении. Обладая достаточно высокой мощностью подъема, они могут помочь решить возникшие задачи почти в любых, даже экстремальных, условиях.
• Функцию рабочего элемента выполняет несжимаемая жидкость. Благодаря ей можно плавно поднимать любое устройство, расположенное на домкрате, а также опускать его столь же аккуратно.
• Устройства отличаются высокой грузоподъемностью, обеспечивая высокий коэффициент полезного действия. Есть модели, у которых он составляет 80%.

При всей своей универсальности эти механизмы обладают и определенными недостатками:

• Если транспортное средство находится слишком низко, то, даже используя самый современный домкрат, поднять его не получится из-за невозможности подсунуть устройство под автомобиль. Для использования таких устройств необходима достаточно высокая начальная высота подъема.
• Определенные сложности возникают и с регулировкой высоты опускания. Объясняется это тем, что в каждой модели механизм регулировки может иметь разное исполнение.
• Иногда некоторые рабочие узлы выходят из строя. Чтобы этого избежать, необходимо постоянно следить за уровнем масла, а также осматривать сальники и клапаны на предмет присутствия протечек. При обнаружении последних их нужно сразу же устранять. Если этого не сделать, то дальнейшее использование устройства может быть небезопасным.

Необходимость подъема грузов возникает в самых разных сферах человеческой деятельности. Для оперативного и безопасного решения этой задачи необходимо использовать специальное устройство, которым на сегодняшний день является гидравлический домкрат. Это проверенное временем приспособление, которое обладает высокой грузоподъемностью и отличается универсальностью использования. Чаще всего домкраты применяют автомобилисты, когда им нужно поднять свое транспортное средство на высоту для выполнения определенных операций.

Однако, помимо этого, домкраты можно использовать и для выполнения других работ, например, запрессовки, гибки и др. Актуальным для большинства пользователей достоинством является то, что они очень просты в обращении. Поднять груз на необходимую высоту можно с помощью ноги или руки. Простой является и операция по опусканию поднятого груза. Поэтому нет ничего удивительного в том, что гидравлические домкраты активно используются не только специалистами, но и простыми обывателями.

В наши дни уже не требуется множество людей, чтобы поднять на какой-либо уровень высоты большой груз. Производство домкратов позволило усовершенствовать процессы строительства и ремонта автомобилей, поскольку использование данного устройства связано с наименьшими расходами и безопасностью при осуществлении подъемов груза.

Домкрат бутылочного типа осуществляет поднятие груза на большую высоту, грузоподъемностью в 2-100 тонн и больше.

Наличие домкрата в любом гараже облегчает ремонт личного автомобиля, одновременно повышая уровень его эффективного использования. Механизм приводит в действие гидравлика. Различают гидравлические домкраты по особенностям конструкций. Они могут иметь один или два плунжера, а также определенный тип устройства привода. Например, механизм с ручным приводом имеет возможность периодического действия, а электрический — действует непрерывно.

Делят гидравлические подъемные механизмы на основе типа конструкции на бутылочные домкраты и подкатные. Бутылочный домкрат принадлежит классу подъемных видов оборудования. Устройство осуществляет поднятие груза на большую высоту. Такие механизмы обладают грузоподъемностью, составляющей 2-100 тонн и больше.

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Таблица характеристик домкратов.

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Конструкция гидравлического домкрата бутылочного типа и ее особенности

Устройство домкрата бутылочного типа.

Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

1. Корпус.
2. Плунжер выдвигаемый (поршень).
3. Рабочее тело (гидравлическое масло).

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

1. Спирт.
2. Вода.
3. Технический глицерин.
4. Масло веретенное.

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.

Свойства и характеристики бутылочного домкрата

Бутылочный домкрат обладает превосходной грузоподъемностью при небольших приложенных усилиях.

Домкраты изготавливаются из простой или нержавеющей стали, которая может быть легированной. Это может быть и алюминий. Гидравлический домкрат, имеющий жесткую конструкцию, является устойчивым механизмом с плавным ходом во время его действия.

Для устройства характерна точность торможения, компактность, высокий КПД (0,75 — 0,8). Оно позволяет поднимать грузы практически с нулевой высоты. Благодаря таким особенностям конструкции домкрата, сфера его применения является очень широкой. Конструкция бутылочных домкратов имеет свои основные недостатки и преимущества, поскольку данное устройство отличается наличием:

1. Максимальной плавности работы домкрата.
2. Высоким коэффициентом полезного действия и превосходной грузоподъемностью при минимуме приложенного усилия.
3. Специальная жидкость является негорючей и незамерзающей.

КПД механизма, достигающий 80%, обеспечивает значительную грузоподъемность, которая составляет 100 тонн и более. Данная характеристика проявляется при малых усилиях, прилагаемых к плунжеру насоса, поскольку за счет наличия клапанов сила, прикладываемая к рычагу, способна увеличиваться в десятки раз. Имея малую скорость, устройство обладает небольшим циклом подъема, для которого не характерна большая высота.

Если домкрат поднял груз, но постепенно самопроизвольно опускается, тогда причину нужно искать в перепускном клапане или манжетах.

Среди других недостатков устройства отмечаются сложные условия хранения и транспортировки. Хранение и перевозка домкрата осуществляется в вертикальном положении. В ином случае происходит растекание рабочей жидкости, которая покидает тот объем, который для нее отведен.

Механизм домкрата имеет жесткую конструкцию и не требует слишком больших усилий, прилагаемых к приводной рукоятке. Сложное устройство может быть не только недостаточно устойчивым, но и иметь не слишком большой рабочий ход, обладать большим весом и начальной высотой.

Среди свойств гидравлического домкрата бутылочного типа можно выделить:

1. Способность к подъему веса, который равен весу автомобиля либо другого предмета, который требуется поднять.
2. Ход штока.
3. Высота подъема.
4. Высота подхвата.

Все эти свойства должны быть внимательно изучены перед покупкой нового устройства. Например, высота поднятия груза может колебаться в пределах 20-60 см. Вместе с тем следует учитывать и характеристики гидравлического домкрата, которые связаны со следующими показателями:

При обнаружении коррозии и повреждении деталей домкрата их заменяют.

1. Грузоподъемностью бутылочного домкрата, то есть максимально возможным весом поднимаемого груза.
2. Высотой подхвата, а именно минимальным расстоянием между поверхностью, которая является опорной (земля, пол и др.), а также самим подхватом, который представляет собой опорную точку устройства, находящуюся в нижнем рабочем положении.
3. Высотой подъема, то есть максимальным расстоянием от опорной поверхности до подхвата в рабочем положении сверху.
4. Рабочим ходом, который является расстоянием между верхним и нижним рабочим положением подхвата.
5. Собственным весом в рабочем состоянии.
6. Передаточным числом, которое показывает, как соотносятся площади плунжера гидравлического насоса и подъемного плунжера гидравлического домкрата.

От данных характеристик будет зависеть показатель мощности двигателя электрического насоса и усилие, прилагаемое к рукоятке домкрата.

Как производится поднятие грузов бутылочным домкратом

Для приведения в действие гидравлического домкрата насос качают ручным способом либо от источника электропитания. При заполнении нижней части цилиндра маслом поршень поднимается. Присутствие перепускного клапана характерно для устройства домкрата. В состав данного конструктивного элемента входит всасывающий и нагнетающий клапан. За счет них создается и поддерживается необходимое давление в рабочем цилиндре.

Гидравлические бутылочные домкраты являются самыми востребованными инструментами при ремонте автомобиля или старого дома.

Работает устройство в соответствии со следующей схемой. Первоначально происходит перекачивание специальной жидкости через клапаны в резервуар цилиндра за счет действия плунжерного насоса. Данной жидкостью производится необходимое давление на поршень, который перемещает груз на высоту с помощью специальной рукоятки.

Если данные типы устройств применяются не так часто, то лучше при их хранении не оставлять запорный механизм затянутым до конца. Устройство способно работать исключительно в вертикальном положении. Оно может только поднимать груз, а не удерживать его.

Корпус устройства выполняет роль одновременно направляющего цилиндра для поршня и резервуара для рабочей жидкости. Нагнетающий насос механизма принимает усиление, посылаемое приводной рукояткой через специальный рычаг. Продвигаемая вверх жидкость подается из резервуара в полость насоса.

В другом случае она нагнетается в полость рабочего цилиндра при нажатии на рукоятку устройства. При этом происходит выдвигание плунжера. Чтобы жидкость в обоих случаях не стремилась перетекать обратно, то конструкция оснащена всасывающим и нагнетательным клапаном.

При работе с устройством обязательно требуется соблюдать правила безопасности. Механизм нельзя использовать на пределе его возможностей. Не следует пытаться поднять грузы, масса которых превышает норму грузоподъемности, указанную изготовителем. Покупку бутылочного домкрата лучше совершить с учетом запаса мощности.

Принцип действия и осмотр устройства бутылочного домкрата

Принцип работы бутылочного домкрата.

Перед началом применения бутылочного домкрата производят его внешний осмотр, который позволяет сделать соответствующий вывод о том, в каком состоянии находится устройство. Оно должно быть исправным, иначе потребуется ремонт гидравлического домкрата. Устройство должно содержать клеймо и бирки, которые имеют обозначение грузоподъемности механизма, даты проведения испытаний и номера.

После осмотра механизма проверяют устройства безопасности. Требуется опробовать холостую работу устройства при подъеме и опускании. Если при осмотре механизма удалось обнаружить определенные неисправности, которые препятствуют безопасному осуществлению работ, то следует обратиться за помощью к специалисту, если нет возможности самостоятельно исправить все недостатки.

Резервуар, расположенный внутри бутылочного домкрата, содержит несжимаемую жидкость (масло).

Насос, имеющий рычаг, располагается сбоку от сосуда. Когда рычаг поднимается, то масло попадает в насос, а когда он опущен, то жидкость перетекает в цилиндр. В результате происходит подъем штока. Масло стекает в емкость, если откручен винт обратного клапана. При этом происходит опускание штока.

За счет гидравлического принципа действия происходит плавное опускание и подъем тяжелых грузов (КПД до 80%). Для поднятия даже очень тяжелых грузов не требуется прикладывать большие усилия. Для бутылочного домкрата характерно наличие большой опорной площади. Так груз не будет соскальзывать, что позволит гарантировать безопасное осуществление работ.

После проведения работ с домкратом инструмент освобождают от груза, чистят от грязи и пыли, приводят в необходимое положение, позволяющее осуществлять транспортировку устройства.

Домкрат гидравлический 12т устройство

Существует множество способов поднятия тяжелых и габаритных грузов, но наиболее доступным и простым среди всего многообразия вспомогательных приспособлений, является домкрат. Относительно компактное, удобное устройство, способно с легкостью оторвать от земли тяжелые предметы, а при необходимости и специальной установке, оказать мощное давление на небольшую площадь. В зависимости от классификации, данные приборы делятся на механические, пневматические и гидравлические, о которых и пойдет речь далее. Мы рассмотрим разновидности гидравлических домкратов, их конструкцию, принцип работы и основные этапы эксплуатации.

Особенности конструкции

Каждый подтип гидравлических домкратов, имеет свои конструктивные особенности и даже устройства одной категории, могут иметь некоторые различия. Единственным и неизменным элементом всех подобных приборов, является сам механизм подъема штока. Человеку с минимальными познаниями механики, не разбирающемуся в терминологии, устройство может показаться сложным, но на деле, принцип его достаточно прост. Чтобы понять, как устроен гидравлический домкрат, достаточно знать из каких деталей он состоит, и как они взаимодействуют между собой.

1.Рычаг. Выполняет главную роль в перекачивании жидкости внутри устройства, из одного резервуара в другой.
2.Плунжер. Перемещается вместе с рукояткой. При движении вверх, набирает жидкость из одного резервуара, а при опускании, толкает её в другой, создавая давление под штоком.
3. Поршень. Основа штока, плотно прилегающая к стенкам цилиндра. Поднимается за счет поступающей под него жидкости, влекущей повышение давления в резервуаре.
4.Шток. Ходит вместе с поршнем и является конечным элементом всей конструкции, упираемым в требуемый груз.
5, 6.Обратные клапаны. Позволяют жидкости двигаться только в одном направлении, из одного резервуара в другой, не вытекая обратно. К примеру, клапан 5, открывается, когда в отсеке с поршнем создается всасывание (вакуум), и закрывается, когда образуется давление. 6-й клапан действует наоборот, закрываясь при всасывании жидкости, и открываясь при подаче.
7.Перепускной клапан. Важный элемент конструкции, необходимый для нормализации давления, путем открытия заслонки между двумя резервуарами. Производит спуск штока, если на последний оказывается нагрузка.

Пожалуй, к самым элементарным гидравлическим домкратам, можно отнести бутылочный, поскольку он не использует каких-либо дополнительных элементов, поднимаемых штоком и упираемых в груз. Следом по простоте идет подкатной, где шток уже соединен с несущей площадкой. К самым своеобразным в плане реализации, можно отнести ромбические, поднимающие груз с помощью 4-х соединенных между собой рычагов.

Принцип работы гидравлического домкрата

Изучив основные компоненты подъемного механизма и получив представление об их взаимодействии, следует обрисовать общую суть работы инструмента в целом. Для начала скажем пару слов о жидкости — важнейшей составляющей, без которой устройство подкатного гидравлического домкрата, и аналогичных приборов, не представляется возможным. В качестве наполнителя, обеспечивающего мощную подъемную силу, используются типы масел с низкой вязкостью (гидравлических, веретенных, индустриальных). Поскольку корпус домкрата выполняется исключительно из металла, подверженного коррозии, заливать в него воду категорически запрещено.

Устройство работает по закону вытеснения. Под действием насоса, жидкость накачивается в герметичный резервуар с большим цилиндрическим пазом, к стенкам которого плотно прилегает подвижный шток (основа поршня). Когда масла в этом резервуаре становится слишком много, оно начинает давить на всю окружающую его поверхность. Металлический корпус и возвратный клапан, могут выдержать огромное давление, и единственным вариантом расширения пространства под поступающую жидкость остается выдвижение поршня наверх. Таким образом, производя постепенную накачку смеси, мы вытесняем ей поршень.

Поскольку масло не имеет свойства сжиматься, в отличии от газов, груз держится крепко, как если бы стоял на любой твердой поверхности. В целом, чтобы разобраться как работает домкрат гидравлического типа, не нужно быть семи пядей во лбу. Этот мощный инструмент, как и все гениальное, имеет в своей основе вполне понятную концепцию.

Схемы гидравлических домкратов

Наиболее подробный и в некоторым смысле наглядный план любого прибора заключается в его схеме. Это технологическое изображение в одной или нескольких плоскостях, максимально детально демонстрирует строение объекта в самых мельчайших деталях. Расположенный ниже чертеж гидравлического домкрата, представленный в нескольких вариациях, поможет вам дополнить свое понимание конструкции и действия подобного типа устройств.

Поскольку в семействе жидкостных подъемников существует не одна разновидность, затронем и прочие модели. Следующая схема подкатного гидравлического домкрата, демонстрирует основные конструктивные элементы, без указания конкретных размеров. Достаточно наглядно для понимания общей концепции инструмента.

Как пользоваться устройством

Изложенная выше информация, наглядно демонстрирует, что работа гидравлического домкрата представляет собой совокупность простых и немногочисленных процессов. Надежные компоненты, собранные в монолитном металлическом корпусе, обеспечивают высокий уровень безопасности и полный контроль над производимым усилием. Вопрос по функционированию, на этом, можно считать исчерпывающим и закрытым, однако, для полноты картины мы составили список конкретных пунктов по технике правильной эксплуатации данного инструмента.

В связи с незамысловатой конструкцией, нацеленной на широкий круг потребителей, разобраться как пользоваться бутылочным домкратом и ему подобными, не составляет большого труда. Для уверенного и эффективного использования приспособления, следует выполнить ряд несложных действий.

1. Разместить домкрат под поднимаемым грузом, чтобы его основание плотно прилегало к ровной поверхности, а точка упора была направлена на прочную часть объекта. При работе с авто, следует устанавливать домкрат под ребро жесткости и категорически запрещено упирать в бампер или пороги.

2. Выбрав оптимальное положение, можно приступать к подъему. Для этого берем рычаг, идущий в комплекте со всеми гидравлическими подъемниками, вставляем его в специальный паз и производим накачку простыми движениями (вверх-вниз). Если высоты подъема не хватает, под основание инструмента можно подложить ровную доску или другой прочный предмет с аналогичными габаритами.

3. По завершению работ, остается разобраться как опустить бутылочный домкрат. Это самый простой этап, идентичный для всех типов подобных устройств: ромбических, подкатных и т.д. Как было сказано выше, в описании конструкции, за спуск отвечает перепускной клапан. Его надо просто слегка повернуть, не более чем на 1 оборот. 2 резервуара объединятся и поршень выдавит жидкость из одного в другой, спустив шток в нормальное положение. Для поворота клапана обычно используется штатная рукоятка, на конце которой имеется специальный паз. Если таковой нет, можно выполнить эту операцию пассатижами.

Перед спуском домкрата, рекомендуется проверить шток на наличие грязи или воды, которые могут вызвать коррозию и негативно сказаться на надежности инструмента. При необходимости, протрите его сухой ветошью. Ухаживайте за инструментом, и он будет долго радовать вас верной службой.

Время на чтение: 7 минут

Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

• бутылочный и подкатной;
• зацепной;
• ромбовидный;
• гибридный.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

• масло, которое заливают в цилиндр, является рабочей жидкостью;
• рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
• первоначальное усилие создается с помощью ручного, плунжерного насоса;
• чтобы привести в движение плунжер, нужно переключить рычаг.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

Не работает домкрат .
Лежал себе в гараже, а тут срочно понадобилось поднять… и на тебе, не работает !
Что же можно с ним сделать, да по-быстрому?
1. Испытаем вхолостую: с открученным запорным винтом 10 качаний, заворачиваем до упора(без фанатизма), качаем.
Варианты:
— поднимает на 1/3 высоты и встаёт.То есть мало масла.Выкручиваем(или дёрг пассатижами резиновую) пробку заливной горловины, уровень меряем — вровень с отверстием, у иных ещё выше.Ищем что долить — тормозуху нельзя, трансмиссионку допустимо, моторку можно, индустриальное надо.Испытываем.
— поднимает оч.медленно при опускании рукоятки, а при ее подъёме опускается.Смотрим масло.Откручиваем заглушки и корпус нагнетательного плунжера и ищем инородное тело — кусочек резины/пластика, не теряем пружинки-шарики, вытекла вода — в сервис.
— не поднимает.Смотрим масло — ищем засор — в сервис.
— вытекает масло.Протягиваем — очищаем в поиске модели домкрата (если ШААЗ 8т/ШААЗ 12т у Вас нет шансов)- по магазинам (ремкомплект)- там вежливо посылают **- в сервис.
-поднимает оч.медленно, удерживает.Поднимаем на 1/4 хода, отпускаем пробку зал.горловины, затягиваем надёжно(фум — лента в помощь).Или разбавляем 10% керосина.
2. Испытываем под нагрузкой:
— груз не держит.Вывинчиваем запорный кл. Шарика нет-ставим от подшипника Ф 6 мм. Шарика нет но на винте конус (ну и старьё у Вас !)
— к токарю шлифовать и седло править .
Для тех кто не опознал свой гидравлический домкрат, фото в помощь:

ШААЗ 5т. телескопический.

ШААЗ 3т телескоп.

3 Комментария 3

Каким бы не был богатым опыт специалиста, и как бы он не был уверен в себе, иногда ему нужно посоветоваться с кем-то. Общение на просторах интернет-сети уже давно стало привычным нам. Разнообразные пользователи сети – будь то профессионал или много знающий любитель – могут выставить в сеть лайфхаки (простые полезные советы на разные темы), которые могут быть с пользой применены для вашего дома.

Какие плюсы пользования ресурсами форума?

• Постоянный поток интересной информации о новых идеях построек.
• Простые и полезные советы для строительства.
• Возможность общения с интересными людьми, опытными мастерами своего дела.
• Рекомендации о выборе инструмента или материалов.
• Также приятным плюсом является отсутствие рекламы, ведь пользователи такие же потребители, как и вы сами.

На нашем форуме размещены все свежие новости строительства, ведь наши специалисты всегда держат руку на пульсе событий строительства. У нас вы найдете полезную информацию для эксплуатации помещения, инвентаря и так далее. Многие считают полезным делать для дома больше своими руками, ведь это и полезно для здоровья, выгодно экономически, и предоставляет некий моральный комфорт. И возникает логичный вопрос: «Как самому сделать?» Ответы можно получить, полистав наш сайт. Именно после посещения этого форума вы ощутите полностью все плюсы. На этом интернет-ресурсе вы найдете сведения для обустройства дачи своими руками. Но многие из тех рекомендаций можно будет учесть и при обустройстве квартиры. Для осуществления бытовых проектов разного масштаба нужен инвентарь. Для общей консультации посетителей сайта создается обзор инструментов, где информация подана просто и доступно.

устройство и принцип работы, выбираем низкий, горизонтальный, с подхватом и другие модели гидродомкратов

Работа с автомобилем и подъем других грузов не могут обходиться без домкратных устройств. Чтобы не было проблем, нужно правильно выбрать подходящую модель. И потому так актуально знать все о гидравлических домкратах, об их особенностях и нюансах применения.

Описание

Устройство и строение гидравлического домкрата сравнительно просты. Эти приборы имеют универсальное назначение, могут применяться в самых разных сферах, для различных работ и манипуляций. Общая простота системы повышает ее надежность. Корпус любой модели изготавливают из крепкого, надежного сплава специальной рецептуры. Важным свойством такого сплава является его стойкость к коррозии.

Рабочая камера гидродомкрата имеет зеркальную поверхность. Поршень собирают из нескольких составных элементов. Для ограничения перемещения жидкости применяют особый клапан.

А начать перемещение масла помогает ручной либо автоматический механизм. Модели с лапой отличаются от обычных тем, что рассчитаны на низкий подхват.

Принцип работы

Чтобы понять схему действия гидравлического домкрата, необходимо сначала обратить внимание на жидкость, которая внутри него работает. Там используются масла с пониженным уровнем вязкости. В них не должно содержаться даже следовых количеств воды.

Когда работает насос, специальная жидкость поступает в резервуар с крупным цилиндрическим пазом. Стенки емкости плотно облегает подвижный шток, который является частью поршня. Согласно физическим законам, при переполнении емкости маслом оно начинает сдавливать все прилегающие части устройства. Корпус и клапан рассчитаны на сопротивление огромному давлению. Потому единственным вариантом развития событий оказывается вытеснение поршня кверху.

Так как сжимаемость масла очень мала, поршень будет удерживаться на его поверхности столь же крепко, как и на асфальте. Изображение гидравлического домкрата в разрезе приведено на рисунке.

Отдельные гидродомкраты используются для натяжения арматуры. Но они могут быть предназначены и для решения ряда других задач (в зависимости от мощности и характеристик):

• поднятие автомобилей и иного транспорта;
• сжатие очень тугих и мощных пружин;
• соединение частей строительной конструкции на высоте;
• ремонтные работы;
• прочие ситуации, когда нужно работать с тяжелым грузом, длительно зафиксировав его.

Виды

Рассмотрим наиболее распространенные виды гидравлических домкратов.

Горизонтальный

По большей части такое устройство имеет винтовое исполнение. Салазки снабжаются специальным винтом. Общая грузоподъемность может достигать 15000 кг. Подобные аппараты применяют в единичных случаях, когда есть повышенные требования. В основном горизонтальный домкрат используют водители массивных автомобилей. Для легкового транспорта повышенная грузоподъемность не нужна.

Ручной

Владельцы автомобилей также обращают внимание и на ручные модели. Они устроены сравнительно просто. Цена готового изделия довольно мала и устроит большинство покупателей. Надежность инструмента гарантирована, но только при сравнительно малой нагрузке. Попытки поднять что-то очень тяжелое не увенчаются успехом.

Кабельный

Такой вид домкратов в автохозяйствах не используют. Уже само его название подсказывает, что с помощью подобных приборов поднимают кабельные барабаны. Ось инструмента проходит через среднее отверстие барабана. Зазор между «щекой» и поверхностью установки стоек чаще всего составляет 0,05-0,1 м. В основном такие устройства используют, когда нужно смонтировать или перемотать кабель.

Другие

Довольно широко распространен масляный подтип гидравлического домкрата. Внутрь могут заливать масла, предназначенные для гидросистем автомобилей. Но подбирать их придется тщательно, учитывая свойства конкретных веществ. В некоторых случаях используют стандартные промышленные масла.

Тормозную жидкость использовать нельзя.

Стаканный или бутылочный гидроподъемник делится на два сообщающихся сосуда различного сечения. Это проверенная, классическая схема. Внутри устанавливают плунжерный насос. Именно такие устройства часто покупают в домашний гараж для кузовных работ. Но если их производительности не хватает, надо приобретать профессиональный промышленный грузовой домкрат.

А иногда еще используют плоские модели. Их основной рабочий орган делится на 2 «тарелки». Они соединяются по контуру. Для подсоединения к гидравлической системе используются специальные штуцеры. Верхняя и нижняя плита соединяются особыми направляющими. Такие системы могут поднимать груз равномерно, без резких движений. За обратный ход отвечают винтовые детали. А вот для домашнего применения более привлекательны подъемники мини. Такие и мебель поднимут, и в ремонте помогут, и на строительстве пристройки пригодятся.

Но обязательно надо упомянуть еще и о моделях с выносным насосом. Ярким примером такого устройства является TOR HHYG. Грузоподъемность может составлять от 2 до 200 тонн. Можно применять это оборудование и на строительстве, и в автохозяйствах, где работают с тяжеловесным автотранспортом. Выносная схема устойчивее, она позволяет ставить аппарат даже на неровное основание. Трехштоковый домкрат — один из подвидов бутылочной схемы.

Подобное исполнение отличается большой высотой подъема. При этом наличие сразу трех штоков гарантирует сравнительно небольшие общие габариты. Перевозить и хранить такие устройства довольно удобно. Длинноходный вариант в целом отличается повышенной функциональностью. А вот версии с коротким ходом редко себя оправдывают.

Термин «тянущий домкрат» говорит сам за себя. Он не только поднимает грузы, но и создает тянущий импульс. Такую технику используют, чтобы соединять судовые корпуса. Пригодится она и для соединения иных металлоконструкций, которые планируется сваривать. Разумеется, практически все виды подъемников могут делаться с манометром.

Это обеспечивает более эффективный контроль над внутренним давлением в приборе, потому легче будет регулировать усилие, создающееся на штоке.

Это автономный и весьма практичный в повседневной жизни аппарат. Он может пригодиться для взвешивания даже довольно тяжелых грузов. А домкрат двусторонний с полым штоком становится отличной частью прессовых машин и других приспособлений в промышленности. Его можно использовать при прессовке и выпрессовке отдельных деталей, натяжении арматуры и канатов.

Приводом для такого подъемника может выступать:

• ножной;
• ручной;
• электрический насос.

Важно: подавляющее большинство моделей (в том числе универсальные и стационарные домкраты) делается с подвижной плитой. Но внимания заслуживает и стоечный тип. Он подразумевает использование 1 или 2 винтов.

Такое устройство позволит поднять до 3000 кг. Недостатком подобной схемы является только значительная масса домкрата.

В клиновой системе все, кроме самого привода, выполнено чисто механически. Вращение винта передвигает особый клин по горизонтали. Это универсальное и довольно надежное техническое решение. Разумеется, любой домкрат стараются купить с маслостанцией. Модификации со станцией для заливки масла наиболее практичны и удобны, они позволяют оптимизировать заправку техническими жидкостями.

Но если заглянуть в самый обычный гараж, то там можно увидеть еще и ножничный домкрат. Особенность исполнения — пара диагональных блоков из металла. Их расширение и сжатие происходят точно так же, как в домашних ножницах. С помощью такой техники иногда поднимают только один угол транспортного средства. Однако на этом возможные варианты не заканчиваются.

Есть, например, модификации с фланцевым креплением. Они уже в базовой комплектации содержат гайку со специальным фланцем. Цилиндрический домкрат — просто распространенная форма. Что-то большее сказать о нем вряд ли можно. В принципе, его можно использовать и для гаражного крана.

Некоторые энтузиасты и вовсе покупают старые танковые подъемники. Они отличаются повышенной надежностью и рассчитаны на подъем нескольких десятков тонн груза. Это то, что нужно для работы с тяжеловесным транспортом или на крупном строительстве. Но во многих случаях правильнее использовать классическую трапецию. Да, она не обеспечит высокого подъема, но с основной функцией справится все же неплохо.

Обзор моделей

Говоря про лучшие маленькие конструкции домкратов, стоит обратить внимание на модель «ДН30П14». Низкий грузовой механизм выполнен по односторонней схеме. Возврат штока обеспечивается специальной пружиной. Его ход достигает 1,4 см. Предельная грузоподъемность устройства производства России равна 30000 кг.

Прочие технические параметры:

• подхват на высоте 58 мм;
• вместимость масляного резервуара – 0,58 л;
• собственная масса – 3,94 кг.

Аппарат пригоден для работы в ограниченном пространстве. Его можно применять при выравнивании мостовых пролетов. Наибольшее гидравлическое давление — 70 МПа. Допустимые температуры – не ниже -15 и не выше +50 градусов. Домкрат покрывают стойкой порошковой краской.

Полезно бывает присмотреться и к высоким, длинным подъемникам. Например, к модели «Ульяновск УРД-01_1т». Это приличное по качеству надежное устройство для полевой работы с автомобилем. Где бы ни возникли проблемы, починка существенно упрощается. Наибольшая грузоподъемность — 1 т, а наибольшая высота поднятия — 0,41 м.

При выборе вертикальных домкратов по характеристикам стоит присмотреться к модификации KRAFTOOL KRAF-43463-4. Двухштоковый механизм имеет бутылочное исполнение. Он поднимает до 4000 кг груза. Наименьшая высота захвата — 0,17 м. Груз будет поднят до 0,42 м.

В рейтинг лучших домкратов заслуженно попадают еще и модели на колесах. К примеру, 3Т Gigant HTJ-3. Он оснащается опорной зазубренной чашей, потому груз фиксируется надежно, срыв совершенно исключен. Важно: производитель рекомендует применять свою разработку в связке со страховочной подставкой, чтобы сократить опасность травмы. Специальное покрытие уменьшает риск коррозии.

Прочие особенности:

• подхват на высоте 0,135 м;
• поднятие на высоту 0,4 м;
• общая масса – 16,7 кг;
• суммарная грузоподъемность – 3000 кг;
• рукоять для поворота и кейс отсутствуют.

Стоит подумать и о покупке фирменных китайских домкратов модели «Сорокин FrogLine Jack 3.432». Суммарная загрузка достигает 3500 кг. Модель может быть применена в шиномонтажных центрах и на различных СТО. Масса нетто – 38 кг. Подхват происходит на высоте 0,135 м, а подъем идет до высоты 0,495 м.

Еще можно рассматривать JET 8,0 т JBJ-8 JE655558. Этот бутылочный домкрат применяют и в горизонтальном, и даже в перевернутом положении. Он поднимет до 8000 кг груза. Ход штока достигает 0,125 м. Масса домкрата — 6 кг.

Также хорошими гидравлическими приспособлениями можно считать:

• Ombra OHT150;
• Stels 51133 Quick Lift;
• Matrix Master 51035;
• Kraft KT 800115.

Как выбрать?

Модификаций гидравлических домкратов очень много, поэтому нужно внимательно выбирать устройство, в первую очередь отталкиваясь от собственных потребностей. Так, для тяжеловесных грузовых автомобилей оптимальным выбором может стать бутылочное устройство. Использовать другие конструкции тоже можно, но уже тогда, когда есть четкое понимание, зачем именно они необходимы. Стоит учесть, что у бутылочного подъемника высота поднятия не превышает 0,5 м.

Довольно удобным решением может стать подкатной домкрат. Правда, он весьма громоздок. Масса таких моделей иногда достигает 10-40 кг. Ставить их можно лишь на ровных твердых площадках. Потому такие изделия востребованы в основном в автосервисах и официальных ремонтных службах.

Обязательно надо учитывать грузоподъемность. Оптимальная ее величина определяется просто: к паспортной снаряженной массе добавляют 100-300 кг, чтобы компенсировать дополнительную загрузку. Если нужно менять колесо, достаточно подъема на 0,3-0,5 м. Для более серьезных ямных работ высота должна быть больше. Очень малая высота подхвата нужна для машин с низкой посадкой, клиренс у которых составляет менее 0,1 м.

Если планируется работать на дачном участке, можно ограничиться бутылочным гидродомкратом с несущей способностью до 10000 кг. Более мощные варианты нужны для профессиональных строительных бригад. Но можно выбирать и подкатной гидравлический аппарат с тем же ограничением по грузоподъемности.

А вот модели с винтовым механизмом иногда поднимают до 50000 кг. Чтобы точно определиться с этим параметром, нужно порой обращаться к профессионалам.

Как пользоваться?

Как уже говорилось, заправлять гидроподъемник можно только строго определенными жидкостями. Лучше всего только теми, что указаны в инструкции. Перед тем как начать работу, надо точно убедиться, что нагрузка и высота подхвата соответствуют норме. Хранение домкрата должно происходить только в специально отведенных сухих, чистых и теплых местах. В багажнике машины его ставят только на предусмотренное производителем автомобиля место.

Опустить гидравлический домкрат какой угодно конструкции несложно. Надо только поднять его до того уровня, который позволяет вытянуть устройство наружу. Если надо поднимать машину, ее ставят на ручном тормозе, а остающиеся на земле колеса блокируют. Точка установки домкрата под кузовным порогом зависит от того, что конкретно планируется поднять.

Важно: когда используют подкатное устройство, одновременно с подъемом плунжера оно должно постепенно подкатываться под днище машины.

Некоторые конструкции можно использовать вверх ногами. Но только в том случае, когда это прямо оговорено в инструкции.

Категорически недопустимо:

• упирать подъемник в бампер;
• делать что-то под кузовом машины, которую ничто, кроме домкрата, не держит;
• поднимать машину, сцепленную с прицепом;
• работать на проезжей части;
• использовать зажигание и заводить мотор в поднятом авто;
• подпирать его кирпичами, камнями.

Периодическое обслуживание домкрата нельзя сводить к его механической очистке (хотя и это, понятное дело, очень важно). Гидравлическое масло надо доливать своевременно. А периодически его еще и меняют. Чем интенсивнее работает само устройство и его насос, тем чаще нужна замена. Смешивать разные составы, даже подходящие по отдельности, нельзя.

Часто проблемы создает накапливающийся внутри гидроцилиндра воздух. Выгнать его можно, открыв клапан перепуска и открутив крышку для залива масла. Далее делают несколько быстрых нажатий на рукоятку. Насос прокачает жидкость, и воздуха внутри не будет.

Все трущиеся детали систематически покрывают консистентной смазкой. А если дополнительно проверять устройство на протечку масла, то проблем точно не будет.

Домкрат гидравлический бутылочный представлен на видео далее.

Устройство гидравлического домкрата

Во многих областях деятельности возникает необходимость поднятия и удержания грузов на определённой высоте, работа гидравлического домкрата основана на принципе механического гидравлического рычага, устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время, подъем грузов является не такой простой, как может показаться на первый взгляд, операцией, при подъеме тяжеловесных объектов на небольшую высоту используется специальное техническое устройство гидравлического, пневматического или механического типа, сколько может поднять домкрат гидравлический – 5 т, 10 т, или еще больше, домкрат — это специальное устройство, при помощи которого можно произвести поднятие и кратковременное удержание на определённой высоте автомобиля, а также других видов груза, пишет zheka147 в

О главном

Аренда и Покупка!

Бывает так, что клиенту очень срочно необходимо оборудование в единичном случае, но приобретать дорогостоящее оборудование, которое после будет стоять и пылиться не особо выгодно.Выход есть – просто возьмите домкрат в аренду!

Модернизация и улучшение оборудования!

Мы модернизируем  обычные домкраты и делаем из них горизонтальные! Их особенность в том, что в отличии от обычных они могут работать в горизонтальном положении, за счёт бака с маслом.  В бачке находится специальное гидравлическое масло, которое дополнительно поступает в сам домкрат, что обеспечивает стабильную работу горизонтального положения.При работе домкрата в горизонтальном положении, важно, чтобы бачок находился сверху.

Испытание и проверка оборудования!

Мы дорожим своей репутацией! Для нас очень важно, что бы клиент был доволен и в процессе работы оборудования не случилось конфуза. Поэтому при покупке или аренде проводим испытание и проверку оборудования. Если клиент находится далеко, то мы записываем специальное индивидуальное видео и отправляем для подтверждения.

Принцип работы гидравлического домкрата

• Принцип работы гидравлического домкрата
• Преимущества и недостатки
• Классификация гидравлических домкратов
• Устройство и принцип работы гидравлического домкрата
• Принцип работы гидравлического домкрата
• Конструкция гидравлического домкрата
• Устройство гидравлического подъемника
• Устройство бутылочного домкрата
• Виды, свойства и характеристики домкрата гидравлического бутылочного

Во многих областях деятельности возникает необходимость поднятия и удержания грузов на определённой высоте.

Часто вес этих грузов превышает возможности человека.

Поэтому для решения таких задач применяют различные виды домкратов, в том числе и гидравлический домкрат.

Основные этапы работ

Чтобы заставить автомобильный домкрат работать в перевернутом положении, понадобится отрезок стальной трубки диаметром 6 мм.

На конце этой трубки нужно будет нарезать резьбу М6 на длину около одного сантиметра.

Далее, используя метчик М6, необходимо нарезать резьбу в отверстии внутри корпуса домкрата.

При необходимости отверстие надо рассверлить до нужного диаметра. Потом обязательно продуваем все сжатым воздухом, чтобы избавиться от стружки, и вкручиваем трубку.

Теперь займемся клапаном, который находится в цилиндре. Чтобы он не выпал при эксплуатации, нужно подпереть его с помощью пластикового язычка.

Берем мягкую нежесткую пружину, откусываем от нее часть, и вставляем в отверстие с шариком. Потом прижимаем сам шарик пластиковым язычком.

И на последнем этапе останется только заглушить отверстие в корпусе для слива масла, и просверлить новое — в нужном месте.

Подробно о том, как переделать домкрат, чтобы он работал «вверх ногами», смотрите на видео.

Оцените запись

[Голосов: 12 Средняя оценка: 3.8]

Преимущества и недостатки

Популярность современных гидравлических домкратов объясняется их достоинствами с точки зрения конструктивной надёжности и относительной простоты в эксплуатации. К основным достоинствам можно отнести следующее:

• Широким диапазоном грузоподъемности. Отдельные образцы способны поднимать грузы до 200 тонн.
• Достаточно высоким коэффициентом полезного действия. У хороших аппаратов она достигает 80 процентов.
• Хорошая плавность движения. Она проявляется как во время подъёма, так и при опускании груза.
• Способность обеспечить высокую точность момента торможения.
• Стабильную надёжность фиксации груза на требуемой высоте.
• Применение различных схем подъёма груза.
• Небольшие габариты для заданных параметров подъёма.

К недостаткам относятся:

• Начальная высота подъёма выше, чем у механических домкратов.
• Они достаточно медленные при подъёме и опускании.
• Большую массу по сравнению с механическими домкратами.
• Относительно крупные массогабаритные характеристики.
• Ограничения при эксплуатации в различных условиях окружающей среды (температуре, влажности).
• Критичность к горизонтальному уровню установки.
• Требуют проведения регулярных регламентных работ.
• Устранение проявившихся неисправностей требует определённой квалификации и наличия соответствующих запасных частей.
• Относительно высокая цена каждого агрегата.

Классификация гидравлических домкратов

Современные гидравлические домкраты целесообразно классифицировать по следующим показателям: области применения, техническим характеристикам и типу (форме) конструкции. Область применения предъявляет требования к техническим характеристикам и форме конструктивного исполнения.

К техническим характеристикам следует отнести:

• грузоподъёмность;
• максимально допустимая высота подъёма заданного груза;
• геометрические размеры самой конструкции;
• допустимому усилию на привод, создаваемому домкратом;
• виду подключённого привода. Обычно применяют два вида или механический или электрический;

Конструкция гидравлического домкрата определяется поставленными задачами.

В основном они бывают следующих видов:

• Наиболее распространённый, так называемый бутылочный гидравлический домкрат.
• Для увеличения высоты подъёма применяется телескопический домкрат. У него в качестве рабочего штока применяется выдвигающийся телескопический поршень.
• Для повышения грузоподъёмности в конструкцию домкрата включают второй поршень. Такие домкраты называются двухштоковыми.
• В автомобильных сервисных центрах, на складах, где необходимо производить подъём груза с малой высоты применяются так называемые подкатные домкраты.

Устройство и принцип работы гидравлического домкрата

Принцип работы любого гидравлического домкрата основан на известном ещё со школы законе Паскаля. Все гидравлические домкраты выполнены как два сообщающихся сосуда. Они заполнены специальным гидравлическим маслом. В процессе перекачки этого масла из одного сосуда в другой через специальный клапан, во втором сосуде создаётся избыточное давление. Благодаря этому давлению происходит процесс движения поршня домкрата, Этот поршень исполняет роль подъёмника.

Чтобы вернуть поршень домкрата в исходное состояние открывается так называемый стравливающий клапан. Через него гидравлическое масло возвращается в первоначальную ёмкость. По аналогичному принципу построен пневматический домкрат. Главной особенностью таких домкратов является использование для операции подъёма и опускания, давление воздуха. Оно создаётся отдельным компрессором.

Управление домкратом зависит от модели выбранного насоса. Процесс управления может осуществляться либо вручную, гидравлической системой, либо пневматической системой.

Детальная схема гидравлического домкрата включает следующие элементы:

• Цилиндрический корпус. В нем размещается гидравлическое масло. Он является одним из сообщающихся сосудов.
• Поршень. Он двигается в корпусе благодаря давлению масла. Это давление создаётся системой управления.
• Распределитель. С его помощью происходит перераспределение давления в требуемом направлении.
• Фильтр для очистки гидравлического масла. Благодаря ему происходит удаление грязи и различных частиц из состава масла. Кроме этого он предотвращает образование областей с повышенной вязкостью.
• Нагнетающий клапан. С его помощью в рабочей области домкрата поддерживается требуемое давление. Это способствует поднятие необходимого груза на заданную высоту и его удержании на этой высоте.
• Для возврата поршня в исходное положение предусмотрен специальный клапан сброса давления.
• Внешний насос. С его помощью происходит нагнетание масла в цилиндр и поддержание требуемого давления. В современных домкратах обычно применяют три вида насосов: шестереночный, пластинчатый, поршневой.

Ремонт гидравлического домкрата своими руками

Схемы гидравлических домкратов

Наиболее подробный и в некоторым смысле наглядный план любого прибора заключается в его схеме. Это технологическое изображение в одной или нескольких плоскостях, максимально детально демонстрирует строение объекта в самых мельчайших деталях. Расположенный ниже чертеж гидравлического домкрата, представленный в нескольких вариациях, поможет вам дополнить свое понимание конструкции и действия подобного типа устройств.

Поскольку в семействе жидкостных подъемников существует не одна разновидность, затронем и прочие модели. Следующая схема подкатного гидравлического домкрата, демонстрирует основные конструктивные элементы, без указания конкретных размеров. Достаточно наглядно для понимания общей концепции инструмента.

Основные особенности реечного домкрата

Но в перечне механических домкратов есть один вид, который явно выходит за рамки основных показателей, поэтому о нем мы обязаны сказать пару слов. Это – реечный домкрат.

Да, он обладает внушительными габаритами, что делает его менее удобным для укладки в багажник, но его преимущества компенсируют с лихвой этот недостаток.

Он способен поднять груз в несколько тонн на высоту до 700 мм, что иногда бывает крайне полезным в полевых условиях, и даже послужить заменителем лебедки самовытаскивателя.

Оставив без внимания некоторые специфические виды винтовых механических домкратов, как то домкраты для деревянных домов и прочие, мы вспомним о конкурентах вышеописанных конструкций для сравнения возможностей и цены.

Контакты

Метро «Окружная» или «Верхние Лихоборы» 5 минут пешком от метро!

Для легкового автомобиля

Stels 51132 (2.5 т)

Плюсы

• Устойчивый
• Поднимает высоко
• Небольшой вес

Минусы

• Высокая цена
• Краска в “рабочих местах” стирается

От 4 000 ₽

Лучший домкрат для внедорожника. Устойчивый и надежный. Прекрасно подходит как для легковых автомобилей, так и для высоких кроссоверов. В перечень безусловных преимуществ модели стоит отнести наличие предохранителя. Благодаря ему, даже если вес и начнет опускаться, резкого падения не будет.

KRAFT KT 820009 (2.3 т)

Плюсы

• Поднимает высоко
• Надежный

Минусы

• С трудом выдерживает вес более указанной нормы

От 3 000 ₽

Незаменимый инструмент в машине каждого ответственного водителя. Станет в помощи при неожиданных проблем с колесами. Тип механизма – гидравлический. Максимальна высота подъема – 350 мм, чего вполне достаточно для легкового автомобиля. Для удобной перевозки комплектуется кейсом.

Аксессуары

К домкрату в свободной продаже можно найти различные аксессуары, например, резиновую накладку на подхват, опору и адаптер.

Последний представляет собой две опорные площадки, закрепленные на планке, которая, в свою очередь, устанавливается на штоке.

Это своеобразный домкратный “разветвитель”.

Как пользоваться устройством

Изложенная выше информация, наглядно демонстрирует, что работа гидравлического домкрата представляет собой совокупность простых и немногочисленных процессов. Надежные компоненты, собранные в монолитном металлическом корпусе, обеспечивают высокий уровень безопасности и полный контроль над производимым усилием. Вопрос по функционированию, на этом, можно считать исчерпывающим и закрытым, однако, для полноты картины мы составили список конкретных пунктов по технике правильной эксплуатации данного инструмента.

В связи с незамысловатой конструкцией, нацеленной на широкий круг потребителей, разобраться как пользоваться бутылочным домкратом и ему подобными, не составляет большого труда. Для уверенного и эффективного использования приспособления, следует выполнить ряд несложных действий.

1.

Разместить домкрат под поднимаемым грузом, чтобы его основание плотно прилегало к ровной поверхности, а точка упора была направлена на прочную часть объекта. При работе с авто, следует устанавливать домкрат под ребро жесткости и категорически запрещено упирать в бампер или пороги.

2.

Выбрав оптимальное положение, можно приступать к подъему. Для этого берем рычаг, идущий в комплекте со всеми гидравлическими подъемниками, вставляем его в специальный паз и производим накачку простыми движениями (вверх-вниз). Если высоты подъема не хватает, под основание инструмента можно подложить ровную доску или другой прочный предмет с аналогичными габаритами.

3.

По завершению работ, остается разобраться как опустить бутылочный домкрат. Это самый простой этап, идентичный для всех типов подобных устройств: ромбических, подкатных и т.д. Как было сказано выше, в описании конструкции, за спуск отвечает перепускной клапан. Его надо просто слегка повернуть, не более чем на 1 оборот. 2 резервуара объединятся и поршень выдавит жидкость из одного в другой, спустив шток в нормальное положение. Для поворота клапана обычно используется штатная рукоятка, на конце которой имеется специальный паз. Если таковой нет, можно выполнить эту операцию пассатижами.

Перед спуском домкрата, рекомендуется проверить шток на наличие грязи или воды, которые могут вызвать коррозию и негативно сказаться на надежности инструмента. При необходимости, протрите его сухой ветошью. Ухаживайте за инструментом, и он будет долго радовать вас верной службой.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

( 1 оценка, среднее 5 из 5 )

Гидравлический домкрат

— обзор

2.6.11 Сопротивление бетононасыщенных холоднокатаных балок

Балки были испытаны с помощью четырех гидравлических домкратов, как показано на рис. 2.196, для моделирования чистого распределения изгиба. Результаты экспериментов будут представлены с точки зрения прогибов, деформаций и распределения напряжений для двух испытанных балок. Для обеспечения правильных граничных условий между домкратами и верхней полкой балки использовалась конструкция, включающая шарнир, датчик нагрузки и цилиндрические ролики, как показано на рис.2.196.

Рис. 2.196. Схема конфигурации нагрузки и детали точки приложения нагрузки.

Три предварительных испытания были проведены для калибровки гидравлических домкратов, опор и приборов, используемых для измерения нагрузок, деформаций, прогибов и проскальзывания, как показано в таблице 2.12.

Таблица 2.12. Результаты испытаний

Первая предварительная нагрузка была выполнена, когда бетон застыл 53 дня, достигнув максимальной нагрузки 57,6 кН с максимальным прогибом 37,8 мм, измеренным в центральном пролете. После разгруженного процесса в балке остался остаточный прогиб 3,7 мм. При втором предварительном натяжении конструкция была нагружена до 100,8 кН с максимальным прогибом, полученным в центральном пролете 69,7 мм, и остаточным прогибом 5,3 мм. При третьем натяге конструкция была нагружена до 139.2 кН, с максимальным прогибом 99,5 мм и общим остаточным прогибом 20,3 мм (рис. 2.197).

Рис. 2.197. Общий план экспериментов и кривая зависимости первой испытательной нагрузки от вертикального смещения в середине пролета.

Прогибы были измерены в четверти и середине пролета балки тремя LVDT, расположенными на верхней полке. Прогибы в середине пролета показаны на рис. 2.197 вплоть до его схлопывания, которое произошло из-за разрыва сварного шва в середине пролета на нижнем фланце. Нагрузка и максимальное смещение составляли 240.На 2 кН и на 225,1 мм больше, чем обычно разрешенный максимум на 1/360 (т.е. 32,5 мм), как показано на рис. 2.198.

Рис. 2.198. Разрыв сварного шва нижнего фланца, 1-е испытание.

На рис. 2.199 показаны кривые зависимости нагрузки от деформации балки, измеренные двумя тензодатчиками, расположенными на нижней полке, на расстоянии 200 мм от середины пролета балки. Нелинейное поведение, инициированное при значениях нагрузки более 120 кН, в то время как начало деформации деформации стали соответствовало значениям нагрузки 176,8 и 187,5 кН, соответственно, с разницей в 6%.При предельной нагрузке деформации в 1,6 и 1,9 раза превышают деформацию текучести, ɛ _y .

Рис. 2.199. Кривая зависимости нагрузки от нормализованной деформации, 1-й тест.

Кривые зависимости нагрузки от нормализованной деформации для двух стержней арматуры, расположенных вблизи растянутой части стального профиля, показаны на рис. 2.199. Деформации регистрировались двумя тензодатчиками, расположенными на нижней стороне каждого стержня, на расстоянии 200 мм от середины пролета балки. Кривые похожи, что указывает на симметричное поведение.Предел текучести стального прутка был достигнут при значении нагрузки 253,0 кН.

Когда срок бетонирования достиг 44 дней, во второй балке был произведен одиночный предварительный натяг, достигший нагрузки 28 кН, максимального вертикального центрального смещения 15,2 мм и остаточного прогиба 1,9 мм (таблица 2.12). В последнем испытании, когда нагрузка составляла 210 кН, был достигнут максимальный ход центрального домкрата, что привело к необходимости закрепить конструкцию на лабораторной реакционной плите. Когда эта задача была завершена, домкраты были опущены, и испытание прошло нормально.На рис. 2.200 показана деформированная конфигурация второй балки во время фазы нагружения. Когда значение приложенной нагрузки составляло приблизительно 284,3 кН, разрыв сварного шва на единственной холодной штамповке U нижнего фланца в середине пролета привел к разрушению конструкции. Максимальная нагрузка 284,6 кН была зафиксирована вскоре после разрыва сварного шва.

Рис. 2.200. Деформированная конфигурация под нагрузкой и нагрузкой в ​​зависимости от смещения середины пролета, 2-е испытание.

На рис. 2.200 также показана кривая зависимости нагрузки от вертикального смещения, измеренная LVDT, установленным в середине пролета.Нелинейное поведение было замечено для значений нагрузки более 122,2 кН. Начиная с этой нагрузки, которая соответствует прогибу на 89,9 мм, смещения значительно увеличиваются. Максимальная нагрузка составила 284,6 кН, что очень близко к теоретической нагрузке в 284,3 кН. Максимальное смещение составило 452,6 мм, что значительно превышает предел эксплуатационной пригодности для пролета более 360.

На рис. 2.201 показаны две кривые зависимости нагрузки от деформации для точек, расположенных на верхнем фланце холодногнутого профиля, полученные двумя тензодатчиками 150. мм от середины пролета балки.Кривые практически идентичны с линейным поведением для значений нагрузки менее 109 кН. Деформация текучести была связана со значениями нагрузки 196,4 и 193,5 кН. Когда приложенная нагрузка достигла максимума, деформации были в пять раз выше значений текучести. На рис. 2.201 показаны зависимости приложенной нагрузки от деформаций для двух арматурных стержней. Деформации регистрировались двумя тензодатчиками, расположенными на их нижней стороне, на расстоянии 150 мм от середины пролета балки. Еще раз было отмечено аналогичное поведение при подаче при нагрузке 220 кН.

Рис. 2.201. Кривая зависимости нагрузки от нормализованной деформации, 2-й тест.

Наличие железобетона увеличило инерцию балки, что сделало конструкцию более жесткой и, как следствие, привело к меньшим смещениям, чем при несоставном решении. Теоретические и экспериментальные значения перемещений были выше максимальных пределов, обычно принятых в строительных стандартах. Имея в виду это ограничение, можно пересчитать максимально допустимый прогиб для строительных конструкций, где тестируемая балка будет подходить для пролетов до 7.5 мес.

Испытания не показали скольжения на стыке стали и бетона, подтверждая, что соединители, работающие на сдвиг, приваренные к стенке стального профиля, обычно применяемые в прокатных стальных балках, не требуются для испытанных холодногнутых профилей. В основном это произошло из-за дополнительного сопротивления, связанного с эффектом удержания бетона.

Один из самых интересных аспектов этого эксперимента заключался в процессе создания этих элементов, и он был выполнен в три этапа.Первый заключался в сгибании стальных листов для придания им желаемой формы. За этим последовала сварка этих изолированных элементов в секцию I. Наконец, была произведена заливка бетона. Он был выполнен за два дня, то есть по одному на каждую сторону профиля. Бетонное ограждение оказалось чрезвычайно эффективным, поскольку исключает использование соединителей на стенке балки, которые являются обычными и необходимыми при использовании прокатных или сварных стальных профилей вместо принятых холодногнутых профилей.

В принятой контрольно-измерительной аппаратуре использовались тензодатчики, датчики LVDT и индикаторы с круговой шкалой, где ключевым моментом было измерение скольжения на границе раздела сталь-бетон.Это было сделано с помощью LVDT, расположенных на стальном профиле, путем измерения относительного смещения бетона в этой области и способствовало пониманию высокого удержания бетона в стальном профиле.

Смещения и возможные движения твердого тела также контролировались в предлагаемой системе перекрытий с помощью LVDT и индикаторов часового типа. Тензодатчики использовались для определения распределения деформации в стальном профиле для оценки их реальных структурных характеристик. В опорах и точках приложения нагрузки использовались универсальные шарниры и ролики, чтобы обеспечить их надлежащую работу в рамках структурной модели, спроектированной как простая опора под действием сосредоточенных нагрузок.

Как работает гидравлический домкрат?

Спросил:

Гаурав Кумар

Ответ

Гидравлические домкраты и многие другие технологические достижения, такие как автомобильные тормоза и стоматологические кресла, работают на основе принципа Паскаля, названного в честь Блеза Паскаля, жившего в семнадцатом веке. По сути, принцип гласит, что давление в закрытом контейнере одинаково во всех точках. Давление математически описывается силой, деленной на площадь.Следовательно, если у вас есть два цилиндра, соединенные вместе, маленький и большой, и вы приложите небольшую силу к маленькому цилиндру, это приведет к заданному давлению. Согласно принципу Паскаля, это давление будет таким же в большем цилиндре, но поскольку больший цилиндр имеет большую площадь, сила, излучаемая вторым цилиндром, будет больше. Это представлено преобразованием формулы давления P = F / A в F = PA. Давление во втором цилиндре осталось прежним, но площадь увеличилась, что привело к увеличению силы.Чем больше разница в площадях цилиндров, тем больше потенциальная выходная сила большого цилиндра. Гидравлический домкрат — это просто два цилиндра, соединенных, как описано выше.

Ответил:

RC Rosignol, бакалавр физики, учитель физики, средняя школа Pace, Браунсвилл, Техас

Замкнутая жидкость под давлением оказывает это давление по всему объему и против
любая поверхность, содержащая его. Это называется «Принцип Паскаля», и он позволяет гидравлическому лифту генерировать большое количество СИЛЫ от приложения небольшой СИЛЫ.

Предположим, что небольшой поршень (площадь в один квадратный дюйм) нагружает 1 фунт. к закрытой гидравлической жидкости. Это обеспечивает давление в 1 фунт. на квадратный дюйм во всей жидкости. Если другой поршень большего размера с площадью 10 квадратных дюймов находится в контакте с жидкостью, этот поршень будет ощущать силу 1 фунт / квадратный дюйм x 10 квадратных дюймов = 10 фунтов.

Итак, мы можем применить 1 фунт. к маленькому поршню и получите 10 фунтов. силы, чтобы поднять тяжелый предмет с помощью большого поршня. Это «получение чего-то даром»? К сожалению нет.Подобно тому, как рычаг обеспечивает большую силу около точки опоры в обмен на большее расстояние, гидравлический подъемник просто преобразует работу (сила x расстояние) на меньшем поршне для ТАКОЙ ЖЕ работы на большем. В этом примере, когда меньший поршень перемещается на расстояние 10 дюймов, он вытесняет 10 кубических дюймов жидкости. Эти 10 кубических дюймов, смещенные в поршне размером 10 квадратных дюймов, перемещают его только на 1 дюйм, поэтому небольшая сила и большее расстояние заменяются большой силой через меньшее расстояние.

Ответил:

Пол Валорски, бакалавр наук, преподаватель физики по совместительству

Взаимодействие нагрузок в системе полного цикла

Контроль давления является ключом к управлению движением и усилием, но мало известно о том, как контролируется давление. Распространенное заблуждение состоит в том, что давление — это «сопротивление потоку» или что давление регулируется сервоклапанами с использованием кривых увеличения давления.Пришло время внимательнее взглянуть на то, что именно происходит, когда работает гидравлическая система.

Одна из основных формул для изменения давления:

Где ΔP — изменение давления, Β — модуль объемной упругости масла, ΔV — изменение объема под давлением и V — общий объем под давлением.

Итак, если сжатый объем уменьшается, давление увеличивается.Это то, что происходит, когда шток цилиндра ударяется, и масло на стороне крышки поршня сжимается.

Приведенная выше формула полезна в относительно статических ситуациях, но в динамических ситуациях, таких как управление движением или силой, формула должна быть изменена, чтобы включать время. Теперь формула принимает вид

или

Где dP / dt — мгновенное изменение давления, а dV / dt — мгновенное изменение сжатого объема масла.

Когда гидравлический цилиндр движется, объем масла изменяется по мере движения поршня. Чтобы давление оставалось постоянным, значение dP / dt должно быть равно 0. Следовательно, масло должно добавляться или вычитаться из цилиндра. Формула для dP / dt должна быть расширена, чтобы включить расход.

Обратите внимание, что увеличение объема приводит к отрицательному изменению давления. Но если поток как функция времени, Q (t) , равен скорости изменения объема под давлением, давление остается постоянным.

Затем необходимо увеличить объем и изменение объема. Изменение объема масла равно площади поршня, умноженной на скорость поршня. Объем масла при сжатии равен мертвому объему плюс расстояние от поршня до конца цилиндра. Результирующее уравнение:

Где A — площадь поршня на стороне крышки в этом примере, dv — мертвый объем масла между полностью втянутым поршнем и клапаном, x (t ) — это положение поршня относительно полностью втянутого положения, а v (t) — скорость поршня как функция времени.Положительно, когда цилиндр перемещается из полностью втянутого положения. Когда v (t) положительный, давление на стороне крышки поршня падает, если не будет добавлено масло.

Положение и скорость поршня можно измерить с помощью устройства обратной связи, которое обычно представляет собой стержень магнитострикционного преобразователя. Расход не измеряется, а, скорее, косвенно регулируется гидравлическим контроллером движения, управляющим пропорциональным клапаном. При моделировании или моделировании поток можно точно оценить, используя спецификацию производителя.Сначала рассчитайте постоянную потока клапана, используя:

Теперь можно рассчитать расход как функцию давления и положения золотника x (t), используя:

Положение золотника регулируется выход контроллера движения. P _s — давление подачи, а P _a — давление на стороне крышки цилиндра. Обратите внимание, что изменение давления на стороне крышки цилиндра зависит от многих факторов, включая давление на стороне крышки цилиндра! Это требует сложного расчета.

Иногда необходимо контролировать только давление, например, при проверке способности емкости выдерживать давление. В таких случаях нужен только датчик, контролирующий давление внутри емкости.

Обычно давление используется для управления силой, прилагаемой к объекту. В этом случае давление с каждой стороны поршня умножается на площадь соответствующего поршня, а разница составляет результирующую силу. В этом случае контроллер движения замыкает петлю вокруг чистой силы.Для расчета чистой силы требуется установленный датчик нагрузки или датчик давления, позволяющий измерять давление с каждой стороны поршня.

Во время управления движением давление также регулируется косвенно. Однако при моделировании чистой силы и движения должна быть система уравнений для каждой стороны поршня, поскольку требуется результирующая сила. Чистая сила используется для расчета ускорения. Затем интегрируется ускорение для определения скорости, а затем интегрируется скорость для определения положения.

Очевидно, что уравнения для расчета изменений давления сложны и зависят от многих факторов, которые постоянно меняются. Гидравлические симуляторы используют текущее состояние для вычисления следующего состояния с небольшими временными интервалами. Обычно достаточно приращения в 100 микросекунд. Причина использования небольших временных приращений заключается в том, что давление быстро изменяется при ударе о препятствие, как в прессе. Кроме того, чем меньше интервал времени, тем лучше и плавнее будет моделирование.Компромисс — это дополнительное время, необходимое для вычислений, и большой объем генерируемых данных.

Еще в начале 2000-х я использовал электронную таблицу для моделирования системы клиентов, которая была спроектирована неправильно. В то время моя программа для работы с электронными таблицами могла обрабатывать только 32 768 строк. Но при 100 микросекундах для каждой строки я смог смоделировать только 3,2 секунды, что, к счастью, было достаточно долго.

Каждый столбец представлял собой уравнение для расчета положения, скорости, ускорения, чистой силы, давления со стороны крышки и со стороны штока.После завершения первой строки формулы были скопированы в остальные строки. Изменения давления зависят от этих значений, поэтому их приходилось рассчитывать для каждой строки или за 100 микросекундных итераций. Это работало, но было ограничено скоростью и объемом памяти персональных компьютеров в то время.

В следующей статье будет показано, как расчет изменений давления похож на начисление процентов на сбережения; начисление процентов, начисляемых ежедневно, также является итеративным процессом.

Питер Нахтвей — президент Delta Computer Systems, Battle Ground, Вашингтон.Для получения дополнительной информации звоните (360) 254-8688 или посетите www.deltamotion.com .

Как работает гидравлический напольный домкрат? (Простое объяснение)

Последнее обновление 26 августа 2020 г., Тим

Гидравлические напольные домкраты бывают разных размеров, грузоподъемности и сплавов, что обеспечивает универсальность использования и простоту хранения и транспортировки. Но задумывались ли вы когда-нибудь о том, что именно происходит внутри домкрата, который позволяет вашей силе поднять даже трехтонный автомобиль? Ответ кроется в названии, и это древняя технология, которая приводила в движение машины примерно с 200 г. до н.э. — гидравлика.

Изучение гидравлики охватывает огромную область, но, в частности, здесь речь идет о передаче энергии с использованием жидкости; а именно передача движения руки вниз движению автомобиля вверх.

Ручка напольного домкрата соединяется с вилкой, которая соединяется с блоком домкрата для бутылок, основным рабочим механизмом. Внутри бутылки или резервуара находится цилиндр, а внутри — поршень.

Под ними находятся пара каналов, два обратных клапана (состоящие из маленьких шариков на пружинах) и выпускной клапан, а на конце их — цилиндр насоса и поршень, который он содержит, и соединенный с ним приспособление. к ручке вашего домкрата.Наполнение резервуара — это гидравлическая жидкость, неотъемлемая часть всего механизма.

Когда вы поднимаете ручку домкрата, поршень насоса поднимается, вытягивая жидкость из резервуара, и цилиндр насоса заполняется определенным количеством жидкости. Когда вы опускаете ручку, подавая на нее энергию, жидкость под давлением сдерживается обратными клапанами и переходит в другой канал, заполняя главный цилиндр, толкая подъемный поршень вверх. Прокачайте ручку достаточное количество раз, и вы сможете поднять даже трехтонный автомобиль.

Когда подъем домкрата больше не требуется, вы слегка поворачиваете выпускной клапан, и он сливает жидкость из главного цилиндра обратно в резервуар, позволяя поршню вернуться в исходное положение. В напольном домкрате узел домкрата для бутылок расположен параллельно земле, а поршень прикреплен к рычагу с помощью специальных шарниров; поршень толкает нижнюю часть рычага вперед, а верхняя часть рычага поднимается, поднимая седло и автомобиль вместе с ним.

Гидравлические напольные домкраты — отличный пример мощности контролируемой жидкости под давлением.Эти домкраты представляют собой замкнутую систему, и, если у них не возникнет утечка, их не нужно заполнять гидравлической жидкостью, и они настолько эффективны, что даже физически слабый человек может поднять автомобиль с помощью одного. Гидравлический напольный домкрат — неотъемлемая часть хорошо укомплектованного гаража, будь то домашний или профессиональный.

Вот хороший небольшой видеоролик для тех, кто более нагляден:

Прочтите материалы по теме: Лучший бренд напольных домкратов на 2020 год

Гидравлический домкрат

— бесплатные примечания к редакции ZIMSEC и Cambridge

Гидравлический домкрат

ZIMSEC O Level Combined Science Notes: Гидравлический домкрат

• Имеет большой плунжер, прикрепленный к поршню в большом цилиндре

Схема гидравлического домкрата.Изображение предоставлено slideplayer.com

• Поршень в малом цилиндре приводится в движение рукояткой
• Давление на этот цилиндр при нажатии ручки вниз
• проходит через жидкость к плунжеру с большей площадью поверхности
• Таким образом, поршень прикладывает большее усилие, направленное вверх

Схема простого гидравлического домкрата. 2

Чтобы получить доступ к другим темам, перейдите на страницу «Объединенные научные заметки».

Быстрое пополнение эфирного времени NetOne, Econet и Telecel

Поделитесь этой историей, выберите платформу!

Он имеет диплом с отличием в области бухгалтерского учета Университета Зимбабве.Он увлечен технологиями и их практическим применением в современном мире.

Какие части у домкрата для бутылок?

Введение в судовые гидравлические домкраты

Работа гидравлических домкратов

В принципе, винт можно затягивать, когда гайка закручивается во время натяжения шпильки гидравлической силой, а затем ослабляется гидравлическое усилие.Этот метод гидравлической затяжки обеспечивает более простую работу и более надежный результат, чем ручная затяжка в целом. Таким образом, большинство важных или больших винтов затягиваются гидравлически на судах, таких как гайки головки цилиндров, гайки выпускного клапана, подшипника кривошипа, подшипника с крестообразной головкой, главного подшипника, стяжных болтов и т. Д. Винт с гидравлической затяжкой всегда состоит из набора шпильки и гайки, которые подходят для набора гидравлических инструментов. Гайка имеет отверстия под штифт для проворачивания через отверстие опоры домкрата, как показано на рисунке ниже.

Набор гидравлических инструментов состоит из гидравлического насоса, шлангов и распределителя, которые предназначены для общего использования независимо от размера винта. Большинство гидравлических винтов затягиваются парами, для чего требуется распределительный элемент для одинакового давления затяжки. Есть два вида распределителей с разным количеством портов. Для винтов на головке блока цилиндров требуется четыре порта, а для других, которым требуется два порта, используется соответствующий распределительный элемент.

Для каждого винта требуется собственный комплект гидравлического домкрата и опоры для соответствующего размера винта.В зависимости от условий работы необходимо добавить удлинительный винт для домкрата, как показано на рисунке ниже.

Для каждого винта также необходимо собственное усилие затяжки, которое должно соблюдаться абсолютно.

Примечание: Перед подачей давления в гидравлический домкрат, убедитесь, что манометр откалиброван и отображает фактическое давление. Применяемое давление масла должно составлять в диапазоне ± 5 бар от заданного давления для каждой шпильки .

Процедура затяжки гидравлического домкрата

1. Проверьте предварительную затяжку шпильки и затяните гаечным ключом, если он ослаблен.
2. Очистите шпильки, гайки и места вокруг седел.
3. Заверните гайку вручную, пока гайка не будет плотно прилегать к седлу.
4. Проверьте состояние комплекта гидравлических инструментов и подготовьте их к работе.
5. Установите опору (удлинительный винт) и вручную прикрутите домкрат.
6. Подсоедините шланги от насоса к домкратам через раздаточный патрубок.
7. Закройте выпускной клапан гидравлического насоса.
8. Откройте заглушку для выпуска воздуха из домкрата и проверьте выпуск воздуха путем откачки.
9. Закройте вентиляционную пробку и создайте давление до указанного для затяжки гайки.
10. Вручную поверните гайку, которую необходимо закрутить, с помощью шпильки через отверстие в опоре.
11. Сбросьте гидравлическое давление, открыв выпускной клапан гидравлического насоса.
12. Повторите подачу давления и проверьте ослабление гайки.
13. Затяните гайку, если она ослаблена.
14. Если шпилька или гайка были заменены новыми, повторите затяжку три раза для первой затяжки. Этот повтор необходим для установки резьбы
    .
15. Сбросьте гидравлическое давление и снимите набор инструментов.

Процедура ослабления гидравлического домкрата

1. Очистите седло и резьбу.
2. Проверьте состояние комплекта гидравлических инструментов и подготовьте их к работе.
3. Установите опору (удлинительный винт) и домкрат.
4. Подсоедините шланги от насоса к домкратам через раздаточный патрубок.
5. Поверните поршень домкрата до контакта с гайкой, а затем отверните поршень примерно на пол-оборота. Это важно для того, чтобы освободить место для ослабления гайки
   .
6. Закройте выпускной клапан гидравлического насоса.
7. Откройте заглушку для выпуска воздуха из домкрата и проверьте выпуск воздуха путем откачки.
8. Закройте вентиляционную пробку и создайте давление до указанного для ослабления гайки.
9. Отвинтите гайку на пол-оборота вручную с помощью штифта через отверстие в опоре.
10. Обязательно проверьте, чтобы ослабленная гайка двигалась свободно, не касаясь поршня домкрата. В противном случае домкрат и гайка могут заклинить друг друга после сброса гидравлического давления. В случае заедания немного увеличьте гидравлическое давление и поверните гайку примерно на 1/4 оборота по часовой стрелке, чтобы ослабить ее от поршня домкрата.
11. Сбросьте гидравлическое давление и снимите набор инструментов.

Артикул:

Инструкция по эксплуатации Himsen by HYUNDAI HEAVY INDUSTRIES CO., ООО. Подразделение двигателей и оборудования

Связанные сообщения

• 29 апреля 2014 г. Разрешение на размещение малых судов рядом с
• 27 ноября 2015 г. Эксплуатация судовых двигателей с отсечным цилиндром на кораблях
• 1 мая 2014 г. Принцип работы эксплозиметра
• 26 апреля 2014 г. Технические характеристики главного двигателя
• 25 ноября 2015 г. MEO Orals on Naval Architecture Function 3 Part 4
• 16 ноября 2015 г. Сухой док — морская техника
• 26 сентября 2015 г. MEO Class 2 Устные вопросы и ответы Часть 1 — Функция 3
• 29 апреля 2014 г. Форма ознакомления на борту судна
• 28 ноября 2015 г. Вспомогательный котел на корабле — Морская техника
• 27 ноября 2015 г. Вопросы и ответы для морских судов Инженеры — Часть 1

.
