Строительные леса своими руками из профильной трубы

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

  • Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.
  • Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.

Строительные леса состоят из нескольких элементов:

  • опорные рамы – это каркас, на него приходится основная нагрузка;
  • настилы (подмостки), на которых находятся строители и рабочий материал;
  • перила для защиты от несчастного случая;
  • упоры – для устойчивого положения;
  • распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
  • лестницы для подъема и спуска.

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

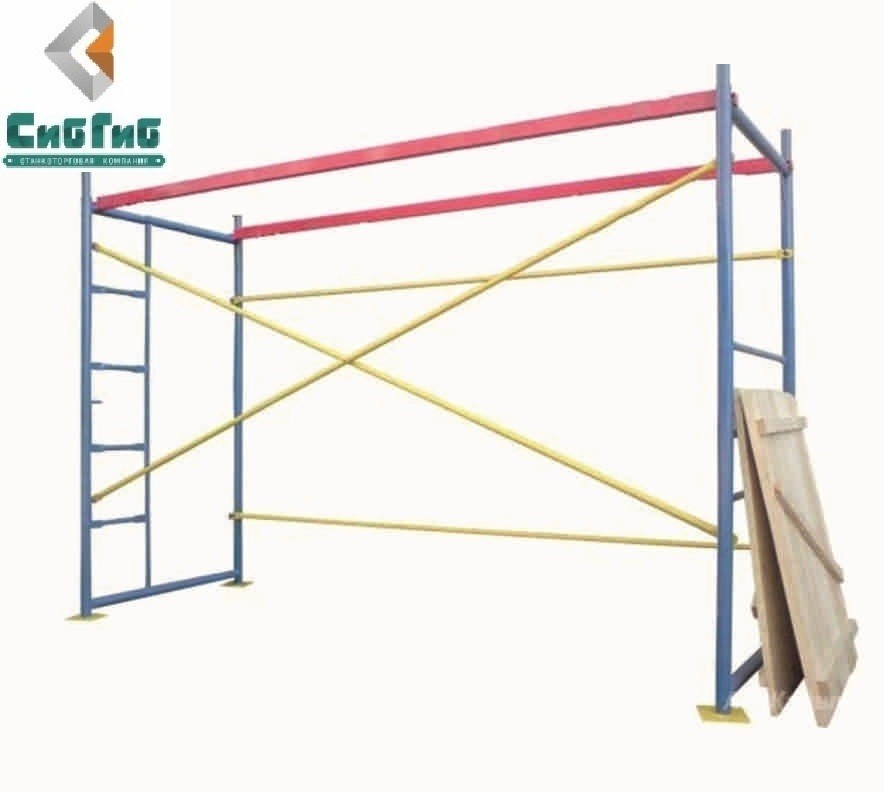

  • Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
  • Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
  • Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
  • Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

  • профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
  • труба с сечением 25х25 мм – для соединений;
  • труба диаметром 15 мм – для распорок;
  • доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
  • уровень;
  • сварочный аппарат;
  • саморезы, болты, гвозди;
  • болгарка;
  • дрель;
  • лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

  1. Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
  2. Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
  3. Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
  4. Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

  • Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
  • Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Леса для строительства и ремонта дома: какие выбрать?

Как только люди начали возводить здания и работать на высоте, появились строительные леса, как надежный помощник и партнер человека. Конструкция лесов видоизменялась со временем, но основной задачей такого оборудования всегда было обеспечение безопасной работы на высоте.

Строительные леса своими руками

Для стройки и ремонта малоэтажных зданий, вы можете своими руками сделать 2 вида лесов:

  1. Деревянные строительные леса.
  2. Леса разборные металлические.

Особенность самодельных деревянных конструкций в том, что их можно использовать один раз. После демонтажа брус теряет прочность не обеспечивает безопасность. Также на леса из дерева нельзя давать большую нагрузку.

Для самостоятельной сборки деревянных строительных лесов вам потребуются такие инструменты и материалы:

  • деревянный брус и доски с размерами как на рисунке;
  • гвозди и молоток;
  • уровень;
  • пила.

Металлические леса можно самостоятельно сделать из труб или квадратного профиля.





Здесь важно иметь время на тестирование, потому что чертежей в интернете много, но некоторые из них не обеспечивают безопасность. Вторые не проверены, а третьи требуют для выполнения бюджет, который больше, чем при покупке заводских рамных лесов.

Для малоэтажного строительства и ремонта, завод МВК предлагает леса рамные облегченные ЛР-20.

Леса для строительства и ремонта дома

Если вы строите 2-х и более этажную дачу на своем участке или занимаетесь ремонтно-строительным бизнесом, самодельные строительные леса не подойдут.

Многоразовый монтаж-демонтаж строительных лесов и экстремальные условия российской стройки разнесут самодельные леса в пух и прах. Они придут в негодность после одного-двух объектов.

Заводские строительные леса выполнены по специальным ТУ и проходят испытания на прочность, поэтому гарантируют выдерживание указанной в паспорте нагрузки при допустимой высоте.





Технические характеристики строительных лесов завода МВК смотрите на странице ЛРСП-200. Они подходят для многоэтажного строительства, ремонта и отделки фасадов зданий, возведения стадионов и т.д.

Леса для строительства в аренду

Если у вас малый бизнес и крупные объекты попадаются не всегда, многие компании предлагают аренду строительных лесов. Также актуально брать оборудование напрокат, когда вы в основном справляетесь с вышками-тура. Это может быть монтажный бизнес (холодильное, климатическое оборудование) наружный, внутренний ремонт домов и т.д.

На сайте завода МВК вы увидите только реальные фото строительных вышек и лесов собственного производства. При покупке и аренде оборудования получите всю необходимую документацию.

Также в списке услуг производителя есть обратный выкуп оборудования.

Сделать леса для строительства своими руками или обратиться к производителю и купить долговечное оборудование, решать вам.

Ждем вас в гости — главный офис завода находится в Екатеринбурге, также есть филиалы в Уфе, Челябинске, Владивостоке и Тюмени. Адреса и телефоны смотрите на странице контакты.

Как сделать строительные леса своими руками

Квартирный вопрос /29-июн,2014,02;07 /
38231

Когда идет ремонт в квартире, для отделки потолка необходимы вспомогательные подмостки, леса. Как правило, мы используем то что под рукой: табуреты, стремянки, столы. Работать на таком «оборудовании» очень неудобно и опасно. Поэтому, как-то само собой всплывает необходимость обзавестись строительными лесами. Умелец Vladlen предложил свою конструкцию, рассмотрим ее.

Такие строительные леса полностью разборные, поэтому их легко транспортировать. В разобранном виде не занимают много места в кладовке или гараже.
Учитывая различное назначение лесов, было сделано так, что бы регулировалось по высоте.

Как сделать строительные леса своими руками

Стойки сделанные из профильной трубы 30*30, для горизонтальных распорок идет 15*15, диагональные распорки 20*20, для лесенки 20*20.
Для площадки взята проф. труба размером 20*40, что бы не прогибалось установлено на ребро. Поверх этих труб ложится деревянный трап.

Принцип такой: было подобрано размер труб таким образом, что бы было труба в трубу. Нарезав 4 куска по 10 см к ним приваривается две проф. трубы на ребро 20*40-это верх. Обратите внимание, для площадки не нужно варить прямоугольник, достаточно две стороны. За остальные стороны будет служить лесенка. На лесенку привариваем соединительные гайки. По надобности (по выбору высоты) можно прикручивать необходимое количество.

Для удобства перемещения, такие леса можно снабдить колесами, прикрутив с одной стороны.

Габаритные размеры:высота 1,7 м, ширина 0,7 м, длина 2 м.

В итоге у нас получились прочные, устойчивые, регулируемые, разборные подмостки-леса.

Строительные леса своими руками фото

Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками

Статьи на Строительном портале Украины

Ни один объект строительства, высота которого превышает один этаж, независимо от того частный ли это дом или офисное здание, не в состоянии обойтись без строительных лесов. Так как эта, казалось бы, довольно простая конструкция значительно облегчает проведение как отделочных, так и строительных работ. Но когда дело доходит непосредственно до вопроса, где же взять строительные леса? — каждый строитель (или любитель, который решил самостоятельно проводить строительство своего дома) начинает задумываться, как лучше поступить. Существует несколько вариантов: строительные леса можно купить, можно на время арендовать, а для тех, кто хочет сэкономить и не боится работы, существует еще один вариант — изготовить строительные леса своими руками. Именно о том как сделать строительные леса своими руками мы и расскажем в данной статье.

Итак, строительные леса представляют собой небольшую каркасную конструкцию, которая состоит из металлических или деревянных элементов. Соответственно, Вы можете выбирать один из двух материалов, который Вам больше нравится, либо Вам легче его достать: это дерево или металл (точнее металлические трубы). Именно о втором варианте, а точнее о том, как самостоятельно построить металлические строительные леса мы и расскажем далее.

Как построить строительные леса из металла?

Для изготовления металлических строительных лесов обычно используют алюминиевые или стальные трубы. Перед началом изготовления и установки лесов необходимо подготовить ровную устойчивую площадку: хорошо утрамбуйте землю, а также сделайте водоотвод. Такие подготовительные действия уберегут Вашу конструкцию от подтопления и разрушения во время сильных осадков, а также сделают ее более устойчивой.

Перед тем как построить строительные леса из металла, необходимо детально продумать их конструкцию (расположение лестниц, этажей и остальных составляющих элементов), а также желательно предусмотреть такой нюанс как чертежи строительных лесов, которые вы можете составить самостоятельно либо воспользоваться помощью специалиста.

Для того чтобы построить металлические строительные леса  среднего размера  (чтобы одну секцию с места на место можно было перенести в одиночку), Вам потребуется:

для изготовления распорок — труба диаметром 15 мм.; для стоек — профильная труба 30 мм.; для соединительных вставок — кусочек профильной трубы диаметром 25 мм.

Основные этапы изготовления металлических строительных лесов своими руками

Этап 1.

Нарежьте пятнадцатимиллиметровую  трубу на отрезки длинной по два метра каждый. Затем с двух сторон подрежьте концовки так, чтобы  их было легче  расплющить.



Этап 2.

Cтойки для конструкции нарежьте длинной по  1.5 метра, а поперечные перекладины — по 0.74 метра. После этого следует сделать окончательную разметку и поварить все части в одно целое. В результате расстояние между поперечными балками должно получиться около 30 см.

Этап 3.

Затем необходимо подготовить переходники, которые необходимы для сборки наших строительных лесов. Их мы сначала нарезаем из трубы диаметром 25 мм., а затем собираем.

Этап 4.

На завершающем этапе изготовления металлических лесов необходимо просверлить отверстия под болты, после чего можно смело собирать нашу конструкцию.



Если у Вас останутся силы и желание, Вы можете подшлифовать Ваши строительные леса, а затем покрасить их.





Строительные леса своими руками — инструкция как сделать качественные леса

При возведении стен или наружной отделки зданий применяют леса. Эта конструкция даёт возможность безопасно проводить работы на высоте и держать под рукой необходимые инструменты и запас используемых материалов.

Краткое содержимое статьи:

Виды строительных лесов

Невзирая на то, что строительные леса представлены во многих видах, в их конструкциях находятся идентичные детали, несущие одно и то же назначение:

  • Вертикальные опоры.
  • Стяжки, соединяющие опоры по горизонтали и вертикали.
  • Поперечины.
  • Настил.
  • Опорные откосы.
  • Поручни.
  • Лестницы.


Материал для изготовления

При изготовлении лесов используют:

  • пиломатериал;
  • металл.

Конструкция из древесины намного дешевле металлической, но использовать её можно только при двух, трёх сборок. В дальнейшем она пригодна только на «выброс».

Леса, изготовленные из металлических труб, хоть и значительно дороже деревянных, зато не ограничены в использовании. Их легко демонтировать и переносить по мере надобности. Кроме того, леса из труб можно наращивать по высоте, дополняя ярусы.

Изготовление лесов из дерева

Чтобы изготовить строительные леса из дерева и поддонов своими руками, необходимо, в первую очередь, разработать чертежи и определить размеры.

Придумывать в этом плане ничего не нужно. Многолетняя практика сама определила и установила удобные в работе размеры:

  • предельная высота сооружения — 6 метров;
  • расстояние между опорами может варьироваться от 2,0 до 2,5 метров;
  • ширина рабочей площадки – 1 метр.

Изготовление строительных лесов

Пошаговое изготовление строительных лесов своими руками:

  • На ровной поверхности грунта выкладываются по две опоры, лучше из бруса, но можно и из пятидесятой доски, параллельно друг другу, одинаковых по высоте.
  • Опоры скрепляются по горизонтали поперечинами, на которые в последующем будет уложена площадка для работы.
  • Полученные две скреплённые конструкции, устанавливаются вертикально друг против друга и соединяются по диагонали и горизонтали поперечинам.
  • На горизонтальные поперечины застилаются и закрепляются доски, которые в последующем будут служить настилом.
  • Для фиксирования лесов, устанавливаются боковые упоры.
  • На опоры прибивается черепной брусок, который будет играть роль перил.
  • На последнем этапе устанавливается и фиксируется лестница для подъёма.


Если нужно установить две и более секций, то друг с другом они соединяются широкой доской, которая набивается на соседние опоры.  Чтобы предотвратить раскол от гвоздей, предварительно нужно просверлить для них отверстия.

Специфика изготовления лесов из труб

Приступая к изготовлению разборных строительных лесов из труб своими руками, надо знать, что по своим конструктивным данным они идентичны с деревянными лесами. Различие среди них представляют переходники, которые используют для увеличения конструкции по высоте.

Деталировка для сборки одной металлической секции

Чтобы собрать одну секцию, понадобится:

  • Профилированная труба для опор 40х40 мм — 4 шт. по 1,5 м.
  • Профилированная труба для перекладин — 4 шт. по 1 м.
  • Тонкостенная труба диаметром 20 мм — 4 шт. по 2 метра для стяжки по диагонали.
  • Профилированная труба 35х35 мм — 8 шт. по 10 см., которая будет играть роль переходников.
  • Профилированная труба 35х35 для перил — 1шт 2 — м.
  • Стальная пластина для подпятников 10х10 см толщиной 3 мм — 4 штуки.
  • Для соединения поперечин по диагонали с каркасом, понадобится 10 болтов с гайками и шайбами.

Сборка металлических лесов одного уровня

Чтобы собрать конструкцию, надо придерживаться инструкции: как правильно сделать строительные леса.

Сборка лесов из труб включает следующие операции:

  • К щиту из листа OSB, при помощи струбцин, закрепляются опоры лесов.
  • К опорам, с помощью сварки, привариваются поперечины по горизонтали.
  • На верхний торец стоек приваривают переходники размером 5 см.
  • Подняв со щита стойки с поперечинами, их надо повернуть на 90 градусов, снова уложить на щит и струбцинами закрепить к щиту.
  • Края и середину трубы, предназначенную для растяжки по диагонали, сплющивают и просверливают прорезь для болтов.
  • Две диагональные перекладины затягивают по центру болтом, прикладывают к стойкам и определяют место для просверливания.
  • Перекладины закрепляют на стойках болтами и затягиваются гайками.
  • На опорах и поручнях сверлятся отверстия и между собой их соединяют на болты.
  • К основанию труб привариваются подпятники.
  • Готовую конструкцию устанавливают вертикально.
  • На боковые перекладины укладываются доски, которые служат основанием рабочей площадки.

Фото как сделать строительные леса, можно посмотреть ниже.

Важно помнить, что диагональные перекладины необходимо закреплять с одной стороны конструкции, а горизонтальные на противоположной стороне. Тогда при сборке, они не будут мешать друг другу.

Фото строительных лесов своими руками

Обратите внимание!

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉



видео-инструкция как сделать, особенности устройства самодельных конструкций, цена, фото

Все фото из статьи

Существуют ли какие-то нормативные требования к подмосткам, использующимся при кладке стен и отделке фасадов? В этой статье мы познакомимся с документами, регламентирующими их сооружение, а также выясним, как правильно собираются самодельные леса из дерева.

Леса используются при отделке каркасного дома.

Нормативные документы

Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:

  1. ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
  2. СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.

Уточним: раздел посвящен не только лесам, но и безопасности при использовании средств малой механизации и подсобных приспособлений в целом.

Давайте углубимся в изучение требований.

ГОСТ 24258-88

В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.

Тип лесов Высота от уровня грунта, метры Нормативная нагрузка на 1 м2 поверхности, кгс
Стоечные приставные (то есть требующие крепления к конструкциям здания) Не более 100 100 – 500 в зависимости от вида работ и материала здания
Свободностоящие Не более 20 100 – 200
Передвижные Не более 20 100 – 200
Навесные Не более 20 100 – 200

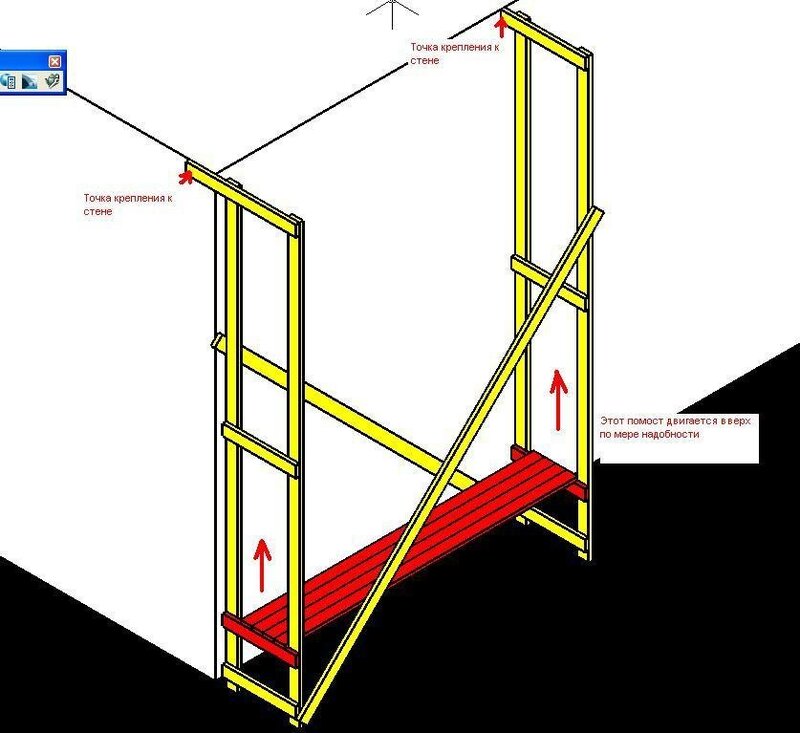

Один из вариантов конструкции деревянных приставных лесов.

Важно: в настоящее время при строительстве и отделке многоквартирных домов используются сборно-разборные металлические средства подмащивания.
Строительные деревянные леса востребованы в основном в частном строительстве.
С практической стороны требования к их несущей способности означают, что настил должен без деформации выдерживать вес двух взрослых людей на одной площадке.

Идея нормирования нагрузки получает развитие в следующей части документа:

  • Леса должны выдерживать как постоянную нагрузку собственной массой, так и временные нагрузки – вес людей, стройматериалов и давление ветра.
  • При расчете коэффициент надежности принимается равным 1,2 для веса людей и материалов; для расчетной ветровой нагрузки он берется равным 1,3. Стало быть, при максимальной расчетной нагрузке в 100 кг/м2 площадка подмостей должна выдерживать не менее 120 кг/м2; силой ветра в случае невысокой деревянной конструкции с решетчатыми вертикальными элементами можно пренебречь.

При таком исполнении лесов ветровую нагрузку можно не рассчитывать.

Отдельно оговаривается ограждение рабочих площадок:

  • При высоте настила более 1,3 метра от уровня грунта он должен иметь ограждение.
  • Расстояние между соседними горизонтальными конструктивными элементами ограждения (перилами, поручнями и т.д.) не должно быть меньше 45 сантиметров.

СНиП 12-03-99

Какими должны быть устройство деревянных лесов и условия их установки согласно второму документу?

  1. Площадка под леса должны быть выровнена и утрамбована. Кроме того, с нее должен быть организован отвод дождевых вод. Если в силу каких-то причин эта инструкция невыполнима, подмостки снабжаются регулируемыми опорами или иными средствами, позволяющими сделать рабочий деревянный настил строго горизонтальным.

Ехидный комментарий: в реальных условиях частного строительства в таких случаях сооружаются леса со стойками разной длины.

  1. Если леса не обладают необходимой устойчивостью, они могут крепиться с конструкции здания. При этом крепить подмостки к балконам, карнизами прочим выступающим архитектурным элементам строго запрещено.
  2. Подмостки вблизи автомобильных проездов снабжаются отбойным брусом и размещаются не ближе 0,6 метра от максимально выступающих за дорожное полотно габаритов проезжающего автотранспорта.
  3. Рабочие настилы должны быть ровными и иметь зазор между досками не более 5 миллиметров. Если под лесами есть проход или ведутся смежные работы, настил не должен иметь зазоров вообще.
  4. Высота ограждения настила не должна быть менее 110 сантиметров. Бортик настила, препятствующий падению инструментов и материалов, делают не ниже 10 см.

Комбинированное решение: стальной каркас и деревянный настил. Обратите внимание на бортики на каждом ярусе.

  1. Щиты смежных настилов укладываются с нахлестом на опору. При этом нахлест щитов в каждую сторону относительно опоры не должен быть меньше 20 см.
  2. При высоте до 4 метров леса могут приниматься в эксплуатацию прорабом или мастером участка. При высоте более 4 метров назначается приемная комиссия; результат приемки актируется. В дальнейшем сооружение осматривается прорабом или мастером не реже одного раза в 10 дней.

Заметьте: при простое свыше 1 календарного месяца лесам требуется повторная приемка комиссией с составлением акта.
Кроме того, осмотр требуется после дождей, ветров, оттепелей, землетрясений и действия прочих внешних факторов, способных повлиять на прочность конструкции.

Образец акта приемки.

Практические советы

Нормативные требования, безусловно, необходимо соблюдать. В той части, которая касается безопасности труда, они часто в буквальном смысле слова пишутся кровью; цена несоблюдения инструкций может быть самой высокой.

Однако существенная часть приведенных пунктов относится в первую очередь к промышленному строительству. Как сделать деревянные леса своими руками строителю небольшого частного дома? На что обратить особое внимание, чтобы обеспечить собственную безопасность?

Выбор пиломатериалов

Для стоек лесов используется деревянная доска или брус сечением 50х100 – 100х100 мм. Для перемычек между стойками, служащих опорой для настила, и для самого настила стоит взять доску толщиной 50 мм. Распорки, бортики и ограждение можно соорудить из 30-миллиметровой доски.

На фото в качестве распорок использован брусок сечением 50х50 мм.

При выборе досок следует обратить особое внимание на отсутствие крупных сучков и косослоя между более широкими плоскостями доски. И то, и другое резко уменьшает ее механическую прочность.

Размеры и расстояния

При сооружении лесов стоит придерживаться следующих габаритов:

  • Расстояние между соседними стойками – не более 2 метров.
  • Оптимальная ширина настила – метр.
  • Высота лесов – не больше шести метров.
  • Высота ограждения в полном соответствии со СНиП равна 1,1 м.

Ограждение существенно повышает безопасность конструкции.

Порядок сборки

  1. Стойки соединяются диагональными распорками, образующими жесткие треугольники, препятствующие деформации.
  2. Между стойками крепятся доски перемычек.
  3. На них укладываются и закрепляются доски настила.
  4. По бокам набиваются бортик, не дающий инструменту упасть с настила, и ограждение.
  5. Сбоку к лесам крепится лестница.

Безопасность

Возводя деревянные строительные леса своими руками, стоит уделить особое внимание нескольким моментам, непосредственно связанным с безопасностью работ.

  • Для соединения стоек с перемычками и распорками лучше всего использовать шпильки или болты с широкими шайбами. Они не только надежны, но и позволяют быстро разобрать конструкцию без повреждений пиломатериалов. Эконом-вариант – вбитые вразбежку (под углом в разные стороны) длинные гвозди. Саморезы здесь не используются.
  • Настил обязательно прибивается к доскам перемычек. В противном случае смещение доски рано или поздно приведет к вашему падению с высоты.
  • Доски настила не должны выступать за пределы перемычек более чем на 20 сантиметров. Иначе, наступив на перемычку, вы рискуете вырвать гвоздь с противоположной стороны доски и опять-таки спикировать с высоты.

Выступающие за пределы конструкции доски могут привести к падению.

Заключение

Как несложно заметить, основное, чему уделяется внимание при конструировании строительных лесов – безопасность. Прикрепленное видео в этой статье поможет вам более детально познакомиться с правилами безопасности при строительстве. Успехов!

Строительные леса по доступным ценам от производителя в Санкт-Петербурге

Особенности конструкции

В конструкцию строительных лесов входят:

  • опоры и вертикальные стойки;
  • горизонтальные и диагональные перемычки, повышающие жесткость конструкции;
  • крепежные элементы для укладки настила и сам настил – деревянный или металлический;
  • лестницы для перемещения работников на нужный ярус;
  • защитные ограждения.

Металлические элементы изготавливают из стальных труб и профиля. От коррозии их поверхность защищают лакокрасочными материалами или цинкованием. Второй вариант – более надежный и долговечный.

Конструктивные варианты и области их применения

Компания «Строительные Ресурсы» предлагает широкий ассортимент конструктивных вариантов лесов, что позволяет выбрать наиболее подходящее изделие для конкретного вида работ.

Рамные

В конструкции рамных моделей имеются готовые рамы – сваренные между собой стальные трубы. Элементы соединяются флажковыми креплениями и хомутами. Для рамных лесов характерны – простой монтаж/демонтаж, мобильность, благодаря относительно небольшой массе конструктивных элементов. Нижние концы вертикальных стоек могут оснащаться колесами. Эти конструкции используются при ведении внутренних облицовочных работ, для отделки фасадов простых форм.

Клиновые

Монтаж клиновых моделей начинается с установки пяты с регулируемой высотой. На пяту устанавливается стартовый элемент и стойка с фланцами, предназначенными для фиксации горизонтальных перемычек. Расстояние между фланцами определяет высоту яруса. Жесткость клиновых конструкций повышают: наличие диагональных распорок и крепление к стене. Изделия с клиновыми креплениями применяются при осуществлении фасадных и внутренних отделочных работ, ведении кирпичной кладки, сооружении временных сцен, установки опалубки при монолитном бетонировании.

Штыревые

Элементы в ходе монтажа соединяются с помощью штырей, располагаемых на несущих опорах. Штыревые модели отличаются высокой скоростью монтажа/демонтажа, прочностью, надежностью и устойчивостью. Конструкция способна выдерживать значительные нагрузки. Она может использоваться для установки на неровной поверхности, для работы на объектах с фасадами сложных форм.

Хомутовые

Процесс монтажа осуществляется с помощью глухих и поворотных хомутов, закручиваемых гаечным ключом. Хомутовые модели эффективны при строительстве, ремонте и реставрации зданий со сложными фасадами, значительной высоты и габаритов. Они позволяют наращивать ярусы в нужных направлениях, обходить угловые участки.

Леса Вишнева

Эти прочные и надежные металлические конструкции используются при ведении каменной кладки, благодаря высокой грузоподъемности. Могут сочетаться с другими типами строительных лесов.

Преимущества обращения в компанию «Строительные ресурсы»

По каталогу вы можете выбрать и купить строительные леса с требуемыми характеристиками. Мы обеспечиваем:

  • широкий выбор конструктивных вариантов, предназначенных для использования в различных эксплуатационных условиях;
  • надежность и долговечность всех представленных в каталоге моделей;
  • возможность забрать товар самовывозом или заказать его доставку автотранспортом подходящей грузоподъемности по СПб и Ленинградской области.

Башня деревянных лесов: 11 ступенек (с изображениями)

Присоедините носилки

Положите две ноги вниз, подперев их обломками, чтобы облегчить зажим, а затем положите носилки сверху. Убедитесь, что гнезда перекладин направлены внутрь, так как это окончательная установка подмостей. Использование большого обрамляющего квадрата, прикрепленного к одной из ножек, выровняет носилки по отношению к ножке. Я обнаружил, что использование стального коробчатого сечения тоже помогает, но это не совсем необходимо.

Как только вы убедитесь, что подрамник квадратный с одного конца, просверлите подрамник и ножку, а затем вставьте болты, чтобы удерживать законченный угловой квадрат. Поздравляем, самая сложная часть завершена. Повторите процесс для оставшихся трех углов, затем разберите все и переверните.

Используя шаблон Форстнера, проделайте ранее зенковку в каждом отверстии под болт в стойке. На этот раз протолкните болты через отверстия, убедившись, что в них есть шайбы. Затяните болты гаечным ключом и торцевым ключом.

После того, как все четыре угла затянуты болтами, измерьте расстояние от угла до угла или расстояние каждой диагонали. Если рамка не квадратная, это будет отображаться как разница в двух измерениях, и вам нужно постучать молотком по длинной диагонали, пока размер не станет таким же, как и меньшая диагональ. В моем случае разница составила всего 2 мм, что отлично для рамы такого размера.

Прикрепите поперечную распорку

Поперечная распорка, которая будет установлена ​​следующей, идет на внешней стороне ножки, что означает, что раму необходимо осторожно перевернуть.Стоит измерить его квадрат после того, как он был перемещен, но он должен быть в состоянии справиться с этим уровнем движения.

Положите кусок бруса по диагонали на ножки, отметьте место, где они выступают, и отрежьте его лобзиком. Я использовал пару лоскутков, чтобы держать распорку подальше от носилок, но это было просто для вида. Пока ваши распорки проходят примерно из угла в угол, не имеет значения, где именно.

Макет для болта, удерживающего распорку на месте, а затем просверлите его на обоих концах диаметром 10 мм.Снимите первую часть распорки, а затем повторите процесс для другой диагонали. Теперь необходимо прорезать соединение внахлест посередине обеих частей распорки.

Установите одну скобу, а затем положите другую поверх и с помощью пары очень длинных 10-миллиметровых болтов закрепите верхнюю часть на месте. Затем нужно просто отметить, где именно должны быть вставлены две детали. Вытащить гнездо для соединения можно с помощью того же приспособления, которое использовалось для перекладин. Обратите внимание, что приспособление необходимо закрепить под неудобным углом, чтобы разрезать это соединение.Вместо того, чтобы пытаться настроить приспособление, я просто прибил его к распорке.

Положите две части распорки на ножки и соедините их вместе. Я обнаружил, что у меня есть небольшой изгиб на одной части распорки, так что это немного убедило меня пойти домой. Вернувшись домой, я закрепил соединение винтом. Как и в случае отверстий под болты для носилок, головки болтов потребуют расточки для крепления. Это можно делать по одному после того, как кусок снова перевернется.

Деревянные леса и трубы для мебели, бесплатные планы и вдохновляющие идеи.

Посмотрите, как легко сделать мебель из строительных лесов.

Самодельная мебель из мелиорированных лесов.
Эти строительные чертежи состоят из двух групп.
Во-первых, это столы и стулья, самодельные скамейки и кровати из строительных лесов.
Эти строительные чертежи также подходят для других досок, кроме древесины от строительных лесов.
В основном это серия примеров деревообработки для начинающих, без необходимости использовать сложные методы обработки дерева или классические столярные изделия.Читать далее «Мебель для строительных лесов, сделанная из строительных лесов и регенерированных досок».

Использовать восстановленные леса для изготовления мебели.

Старые трубы от лесов.

Вы можете использовать старую древесину, а также трубы от строительных лесов, чтобы сделать свою собственную мебель.
Восстановленные материалы строительных лесов идеально подходят для оформления в индустриальном стиле.
Из прочных труб и хомутов можно сделать прочный каркас.
Доски для строительных лесов выдерживали при любых погодных условиях, поэтому они приобрели вид выветривания.

Эти деревянные доски часто пропитывают консервационной жидкостью.
Следовательно, древесина не обязательно требует дополнительной обработки, но она, несомненно, улучшит внешний вид вашей готовой мебели. Читать далее «Планы и чертежи восстановленных строительных лесов».

Строительные чертежи для изготовления стула из труб для строительных лесов.

Строительный чертеж кресла-трубки в разобранном виде.

Стулья для дома или для сада.
Погодостойкая мебель, изготовленная из восстановленных строительных лесов.
Стальные трубы и хомуты для труб в сочетании с толстой древесиной из тех же лесов.
Если результат вас не устраивает, вы можете изменить его назначение.
Просто разберите их и утилизируйте в другом мебельном проекте.

О строительных лесах .
Этот лес стоит на улице несколько лет назад.
Поэтому он выглядит и на ощупь потрепанным.
Древесина плохо сохранилась, ее можно использовать даже без морилки.
Тем не менее, мы советуем потратить некоторое время на красивую отделку.
Выберите красивые доски и отшлифуйте их как можно более гладко, прежде чем нанести на них пятно от древесины. Читать далее «Стул-труба с каркасом из трубок каркаса — регулируемый наклон спинки».

Прочная конструкция для шкафа, сделанная из старых переделанных строительных лесов.

Это очень прочная конструкция для шкафа или комода с ящиками.
Его структура, во-первых, прочна, потому что она сделана из массива дерева толщиной примерно три сантиметра.
Кроме того, ящик имеет дополнительную раму, сделанную из толстых брусьев лесов и зажимов для труб.
Каждая из этих конструкций уже прочна сама по себе. Читать далее «Шкаф с внешней рамой из строительных лесов».

Шкаф для хранения вещей в прихожей и вешалка для одежды.

Строительный чертеж для изготовления мебели для прихожей из старых досок и труб для строительных лесов.
Вешалка для одежды в индустриальном стиле и полка для головных уборов.
Эта мебель для прихожей отлично сочетается со столами и стульями, которые можно сделать из строительных лесов и труб. Читать далее «Вешалка для одежды и кладовая в коридоре из восстановленных строительных лесов».

Сделайте свои собственные столы и стулья из переработанных деревянных лесов.

Подмости деревянные с металлическими наконечниками.

Садовая мебель и комплекты для отдыха внутри помещений.
Узнайте, как можно собрать деревянные скамейки и шкафы, не имея опыта работы с деревом.

Соберите мебель саморезами.
Конструкции становятся прочными за счет усиления стыковых соединений дополнительными планками под столярными изделиями.
Однако, если вы хотите сделать действительно красивые столярные изделия из дерева, вы также найдете для этого примеры. Читать далее «Деревянные леса как строительный материал для домашней мебели».

Чертежи деревообработки и строительные чертежи самодельного журнального столика.

Восстановленное дерево от строительных лесов очень хорошо подходит для изготовления этого журнального столика.
Деревянные столы, такие как обеденный стол из дерева, а также гарнитуры для гостиной, очень популярны для самостоятельной сборки.
Приставные тумбочки и деревянные кашпо станут прекрасным дополнением к этой самодельной мебели.
Эти низкие столики для отдыха отлично подходят для того, чтобы прикончить остатки дерева.
Вы можете сделать их, используя всего несколько досок и реек.
Срок строительства мебели для этого дома минимален. Читать далее «План конструкции бокового столика для строительных лесов».

Строительные чертежи самодельного деревенского стола.

Бесплатные планы для создания столов из вторичной древесины.
Такой дизайн стола легко сделать, даже если вы никогда раньше не занимались изготовлением мебели.
Материалы для деревенских столов дешевые, а иногда и бесплатные.
Восстановленные доски с строительных лесов и свободная древесина с поддонов идеально подходят для этого строительного чертежа.
Столы можно использовать как внутри, так и снаружи на террасе. Читать далее «Сельский стол из строительных лесов».

Примеры стола со встроенным охладителем — ведерко для льда.

Прикольные идеи сделать садовый стол.
Держите напитки в прохладном месте и под рукой.
Вставьте ведро в столешницу и наполните льдом, это очень просто.
В качестве альтернативы вы можете вместо холодильника со льдом поместить горшки с растениями в настольное ведро.
Таким образом, вы можете выращивать травы и овощи прямо на садовом столе.
Строительные чертежи базовой модели садового стола без охлаждающих ведер в столешнице. Читать далее «Холодильный стол с ведерком для льда в столешнице.”

Woodworking планирует сделать трехуровневую каскадную сеялку.

Трехуровневая стойка для сеялки.

Эти стойки и каскадные опоры для сеялки идеально подходят для небольших открытых пространств.
Как сделать эти каскадные сады очень просто.
Большинство дизайнов состоят из двух А-образных рам с несколькими полками между ними.

Это очень простые примеры конструкции многоуровневого кашпо и подвесных мини-садов.
Вы можете сделать эти мини-сады из досок для строительных лесов и вторичного бруса.
Поддоны немного тонкие для этих самодельных кашпо.
Более толстая древесина особенно необходима для вертикальных А-образных рам, которые удерживают стеллаж для растений вместе. Читать далее «Трехуровневая каскадная сеялка».

Компактный офисный стол из строительных лесов.

Достаточно всего нескольких досок, чтобы сделать просторный письменный стол, не занимающий много места и не занимающий много места.
Сделайте этот стол из досок для строительных лесов или вторичной древесины.
Поскольку вы будете работать за этим столом, вам придется отшлифовать поверхность до очень гладкой текстуры.
Дайте доскам некоторую защиту, например, белую окраску или двухцветную серую окраску. Читать далее «Пример конструкции настенного стола».

Бесплатные строительные чертежи массивного обеденного стола.

В первую очередь это стол, который очень легко сделать самому.
Узнайте, как сделать стол за очень короткое время.
Перед тем как начать, обрежьте всю древесину, тогда сборка будет очень быстрой и легкой.
Все доски соединены саморезами.
Нет необходимости в сложных навыках обработки дерева.
Сначала внимательно ознакомьтесь с планом конструкции обеденного стола, затем укорачивайте древесину и начинайте сборку. Читать далее «План конструкции обеденного стола для досок строительных лесов».

Простые инструкции и бесплатные планы по изготовлению деревянного стула своими руками.

Это, наверное, один из самых простых примеров изготовления деревянного стула.
Для этих работ по дереву можно использовать дешевую древесину.
Доски для строительных лесов и вторичная древесина идеально подходят для изготовления собственной мебели.
В этом примере для самодельных стульев мы использовали доски шириной 30 см. и толщиной три сантиметра. Продолжить чтение «Строительные чертежи деревянных стульев и план деревообработки».

Строительные чертежи простой деревянной скамьи без спинки.

Сверхлегкая конструкция деревянной скамейки.
Используйте доски для строительных лесов или аналогичную древесину.
Самый дешевый материал для изготовления этой садовой скамейки — это переработанные доски со свалки.
Необязательно владеть высокими столярными навыками.
Обработка дерева с использованием досок для строительных лесов очень проста и понятна.

Чертежи деревообработки угловой скамейки из деревянных строительных лесов.

В первую очередь, это деревянные скамейки с прямой спинкой.
В результате этой модели вы получите прочную скамейку для отдыха, которую можно разобрать на две части.
С другой стороны, небольшим недостатком этой угловой скамейки может быть необходимость в подушках на сиденье и спинке.
Посмотреть другие образцы самодельных деревянных скамеек
